Felhasználói Kézikönyv CD-PLUS/R5 Protokoll Átalakító

Átírás

1 Felhasználói Kézikönyv Protokoll Átalakító

2 BEVEZETÉS Köszönjük, hogy termékünket választotta. A korszerű gyártástechnológiának és a minőségbiztosítási eljárásnak köszönhetően a készülék megfelel az IS-9001 szabványnak. Kérjük, használat előtt olvassa el figyelmesen ezt a kézikönyvet. TARTALJEGYZÉK Bevezetés... Tartalomjegyzék... egjegyzések... Biztonsági figyelmeztetések...3 Rendszer jellemzők...3 űködési leírás...3 A készülék felépítése... Telepítés... Beállítások...6 LED-jelzések...6 Programozás...7 Telepítési ábrák...8 Portás kaputelefon bekötése D4L-R elosztóval...8 Portás kaputelefon bekötése D4L-RR elosztóval...9 Gerinchálózati átalakító mód (általános ajtópanel)...10 Gerinchálózati átalakító mód (kódzáras ajtópanel) D4L-R elosztóval...1 Gerinchálózati átalakító mód (kódzáras ajtópanel) D4L-RR elosztóval...13 Hibaelhárítás...14 EGJEGYZÉSEK Az eszközök telepítését és karbantartását csak képzett szakember végezheti. Telepítés vagy karbantartás előtt ellenőrizze, hogy a készülék ne legyen feszültség alatt. A vezetékek bekötésekor ügyeljen, nehogy túl erősen szorítsa meg a csatlakozókat. Az eszközt más készülékektől legalább 40cm távolságra telepítse. A rendszerbe bekötés előtt ellenőrizze az ajtópanelek, beltéri telefonok, monitorok, tápegységek, átalakítók, stb. vezetékezését. Az első bekapcsolás vagy beállítások után a rendszer kb. 4 másodpercig nem működik, ez idő alatt a készülék elvégzi a kezdeti beállításokat vagy módosításokat. indig kövesse a felhasználói kézikönyvben leírt utasításokat.

3 3 BIZTNSÁGI FIGYELEZTETÉSEK Telepítés vagy karbantartás előtt ellenőrizze, hogy a készülék ne legyen feszültség alatt. Az eszközök telepítését és karbantartását csak képzett szakember végezheti. A vezetékek bekötésekor ügyeljen, nehogy túl erősen szorítsa meg a csatlakozókat. A készüléket száraz és védett helyre telepítse. Ne telepítse fűtőtestek közelébe, illetve poros vagy párás környezetben. Ne takarja el a burkolaton található szellőző nyílásokat. A sérülések elkerülése érdekében rögzítse az átalakítót egy stabil, biztonságos helyre. RENDSZER JELLEZŐK Digitális jelátalakító VISTA PLUS video kaputelefon rendszerekhez. Lehetővé teszi: a PLUS portás kaputelefonok telepítését a VISTA PLUS rendszerekbe. a PLUS ajtópanelek bekötését belső hozzáféréssel a VISTA PLUS rendszerekbe. a PLUS kódzáras ajtópanelek csatlakoztatását a VISTA PLUS monitorokhoz. Legfeljebb 0 db átalakítható csatlakoztatható telepítésenként. Legfeljebb 10 db általános ajtópanel csatlakoztatható gerinchálózatonként. Legfeljebb 00 db kódzáras ajtópanel csatlakoztatható gerinchálózatonként. Legfeljebb 00 db monitor/lakáskészülék csatlakoztatható gerinchálózatonként. Egyszerű beállítás a könnyen elérhető DIP-kapcsolók segítségével. A LED lámpák jelzik a telepítési és programozási hibákat. ŰKÖDÉSI LEÍRÁS 1. űködési mód: Portás kaputelefon bekötése Lehetővé teszi egy CETK-90 portás kaputelefon bekötését az ajtópanel és a lakáskészülékek közé. A portás kaputelefon hagyományos funkciói: ajtópanelről érkező hívások fogadása, lakáskészülékek hívása, lakásokból érkező hívások fogadása, ajtópanelről érkező hívások továbbítása a lakáskészülék felé, nem fogadott hívások tárolása, stb. Tekna R monitorok ax. 10 db lakás Portás kaputelefon 3Koax 4 VISTA PLUS ajtópanel VISTA PLUS ajtópanel Többi ajtópanelhez 4

4 -.?!, a bc def3 ghi4 ancel j kl mno6 pqrs7 tuv8 wxyz9-0x * ŰKÖDÉSI LEÍRÁS 4. űködési mód: Gerinchálózati átalakító (általános ajtópanelhez) Lehetővé teszi a PLUS rendszerű általános ajtópanelek összekötését a VISTA PLUS rendszerű belső ajtópanelekkel. Az átalakító és az ajtópanel közé telepíthet egy CETK-90PLUS portás kaputelefont is. Az ilyen típusú telepítésnél mindegyik gerinchálózatra szükséges egy átalakító telepítése. Lásd az alábbi ábrát: Tekna R monitorok Tekna R monitorok ax. 10 db lakás ax. 10 db lakás 1. Gerinchálózat. Gerinchálózat VISTA PLUS ajtópanel VISTA PLUS ajtópanel 4 4 Többi gerinchálózat 3 Koax 3 Koax Portás kaputelefon 3 Koax PLUS általános ajtópanel 0. Gerinchálózat PLUS általános ajtópanel 3 Koax C 3. űködési mód: Gerinchálózati átalakító (kódzáras ajtópanelhez) Lehetővé teszi a PLUS rendszerű kódzáras ajtópanelek összekötését a VISTA PLUS rendszerű beltéri monitorokkal. Az átalakító és az ajtópanel közé telepíthet egy CETK-90PLUS portás kaputelefont vagy az átalakító és a monitorok közé telepíthet egy VISTA PLUS belső ajtópanelt is. Az ilyen típusú telepítésnél nem szükséges általános ajtópanel bekötése a rendszerbe. Portás kaputelefon Tekna R monitorok 3 Koax ax. 00 db lakás 3 Koax PLUS kódzáras ajtópanel C

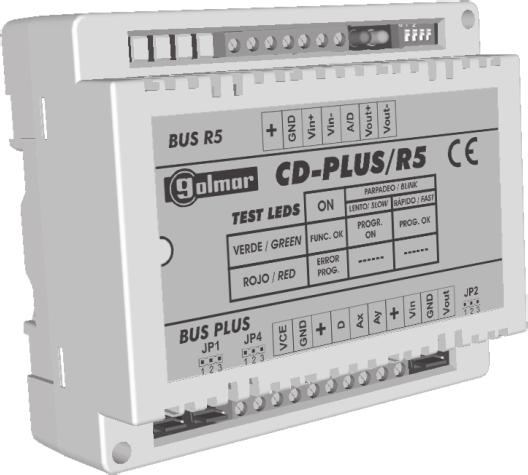

5 A KÉSZÜLÉK FELÉPÍTÉSE DIN-sín kioldó perem LED fényjelzők DIP-kapcsolók R csatlakozó bemenetek PLUS csatlakozó bemenetek TELEPÍTÉS Az átalakítót száraz és védett helyre telepítse, ahol nem érheti víz. A készülék károsodásának elkerülése érdekében megfelelően rögzítse. Telepítés előtt ellenőrizze, hogy a készülék ne legyen feszültség alatt. Az átalakító telepítését és karbantartását csak képzett szakember végezheti. Az átalakító fali rögzítéséhez fúrjon két Ø6mm átmérőjű lyukat a falba a megfelelő pontokon, majd rögzítse a készüléket a mellékelt csavarok segítségével. Az átalakító egy 6 részes DIN-sínre is felhelyezhető. Az átalakító DIN-sínről történő leszedéséhez használjon egy laposfejű csavarhúzót. Lásd az ábrát. DIN 4677

6 BEÁLLÍTÁSK 6 DIP-kapcsoló beállítások A DIP-kapcsolók a készülék jobb felső részén találhatók. Állítsa az SW1 kapcsolót "N" állásba, ha az épületben vagy gerinchálózaton nem található VISTA PLUS ajtópanel. Gerinchálózati átalakító (ester): Állítsa az SW kapcsolót "N" és az SW3 kapcsolót "FF" állásba, ha az átalakító előtt van telepítve PLUS ajtópanel és az átalakító után van telepítve VISTA PLUS monitor (ajtópanel nélkül). Gerinchálózati átalakító (Kiegészítő): Állítsa az SW kapcsolót "N" és az SW3 kapcsolót "N" állásba, ha az átalakító előtt van telepítve PLUS ajtópanel, valamint ha az átalakító után van telepítve VISTA PLUS monitor és ajtópanel. Portás kaputelefon bekötése: Állítsa az SW kapcsolót "FF" és az SW3 kapcsolót "N" állásba, ha portás kaputelefont szeretne telepíteni a PLUS rendszerű telepítésbe. Állítsa az SW4 kapcsolót "N" állásba a gerinchálózat programozásához. Ez a funkció csak akkor használható, ha az átalakító modul gerinchálózati átalakító módban működik. A programozás befejezése után állítsa az SW4 kapcsolót "FF" állásba. Jumper kapcsoló beállítások JP1 AUT FF (Portás kaputelefon módban). Állítsa be a kapcsolót "AUT" állásba, ha a portás kaputelefon a D4L-R vagy D4L-RR elosztó segítségével van csatlakoztatva a rendszerhez (ajánlott telepítés), ellenkező esetben állítsa be a kapcsolót "FF" állásba. JP N FF (Gerinchálózati átalakító módban). Állítsa "FF" állásba minden átalakítón, kivéve az utolsón, amibe a vezeték végződik. JP4 Gyártói beállítás. indig hagyja "FF" állásban. N FF * Gyári beállítás

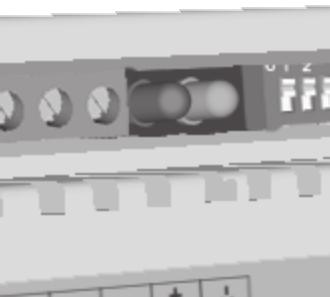

7 7 LED JELZÉSEK Az állapotjelző LED-ek a készülék jobb felső részén, a DIP-kapcsolók mellett találhatók. Zöld LED Folyamatosan világít: egfelelő működés. Lassú villogás: Programozás alatt. Gyors villogás: Programozás befejezve. Piros LED Folyamatosan világít: Programozási hiba, kezdje a programozási folyamatot újra. Nem világít: egfelelő működés. PRGRAZÁS Gerinchálózati átalakító módban minden átalakítóhoz különböző kódot kell programozni. Kövesse az alábbi lépéseket: Lépjen be a panel programozói módba a kulcs gomb megnyomásával és egy négyjegyű kód beütésével (alapértelmezett kód: 131). Állítsa az SW4 kapcsolót "N" állásba a programozás elkezdéséhez, ekkor az ajtópanel hangjelzést ad és a zöld LED lassan villogni kezd az átalakítón K. Üsse be a programozni kívánt gerinchálózat kódját, majd egészítse ki '0' számokkal. A mentéshez nyomja meg a csengő gombot. Az ajtópanel újra hangjelzést ad és a zöld LED gyorsan villogni kezd az átalakítón, ami azt jelenti, hogy a programozás sikeres volt. A kilépéshez állítsa az SW4 kapcsolót "FF" állásba és nyomja meg a "Cancel" gombot az ajtópanelen. egjegyzések: 1. Több átalakító esetén minden egyes készüléknél különböző kódot adjon meg.. Ha programozás közben a piros LED felvillan, akkor kezdje a műveletet újra.

8 BEKÖTÉSI ÁBRÁK 8 Portás kaputelefon bekötése D4L-R elosztóval Tekna R monitor Tekna R monitor JP1 Vbe Vbe- SA Vbe Vbe- SA D4L-R VD1 V -V VD1- VD SPL. UT 1 CN3 CN KILÉPÉS CN4 SPL. UT 4 VD4- VD4 Távolítsa el a JP1 jumperkapcsolókat az összes elosztóról, kivéve az utolsóról. VD3- VD- SPL. UT CN1 V -V BELÉPÉS SPL. UT 3 VD3 SW CETK-90 Plus CN3 - Vbe Vki A D CT PLUS BUS VCE GND D Ax Ay Vin GND Vout 1 JP R BUS GND V be V be- V ki V ki- VISTA PLUS Ajtópanel VD1 VD- VD1- VD VD3- SPL. UT 1 SPL. UT JP1 CN3 V -V CN CN1 V -V KILÉPÉS BELÉPÉS D4L-R CN4 SPL. UT 4 SPL. UT 3 VD4 VD4- VD3 FA- PLUS/C EL00/R CN1 - CV CV Vbe- Vbe Vki Vki- =ester K =Kiegészítő

9 9 JP1 D4L-RR SW CETK-90 PLUS PLUS BUS R BUS CN JP VD1 VD Vki Vbe Kötődoboz BEKÖTÉSI ÁBRÁK Portás kaputelefon bekötése D4L-RR elosztóval Tekna R monitor Tekna R monitor Vbe Vbe- SA Vbe Vbe- SA Távolítsa el a JP1 jumperkapcsolókat az összes elosztóról, kivéve az utolsóról. - Vbe Vki A D CT VCE GND D A x A y V be GND V ki GND V be V be- V ki V ki- JP1 VD1 VD Vki VD3 VD4 D4L-RR VD3 VD4 =ester K =Kiegészítő Vbe VISTA PLUS Ajtópanel Kötődoboz FA- PLUS/C EL00/R CN1 - CV CV Vbe- Vbe Vki Vki-

10 .K. BEKÖTÉSI ÁBRÁK 10 Gerinchálózati átalakító mód (általános ajtópanel) 1. Gerinchálózat VISTA PLUS Ajtópanel EL00/R CV CV Vbe- Vbe Vki Vki- Általános ajtópanel R-BUS GND P VP V ki V ki- 1 JP K STADI 1 3 C PLUS-BUS VCE GND D A x A y V be GND V ki INX RCK CANCEL Általános ajtópanel Kommunikációs : ENGEDÉLYEZVE CV- CV - D Aki Abe Vbe- Vbe Vki Vki-

11 11 BEKÖTÉSI ÁBRÁK 0. Gerinchálózat VISTA PLUS Ajtópanel EL00/R CV CV Vbe- Vbe Vki Vki- R-BUS GND P VP V ki V ki- 1 JP K R-BUS VCE GND D A x A y V be GND V ki 0. Gerinchálózat =ester K =Kiegészítő Általános ajtópanel K Kommunikációs : LETILTVA CV- CV - D Aki Abe Vbe- Vbe Vki Vki- Következő ajtópanelekhez

12 .K. 0 CANCEL BEKÖTÉSI ÁBRÁK 1 Gerinchálózati átalakító mód (kódzáras ajtópanel) D4L-R elosztóval Tekna R monitor Tekna R monitor JP1 Vbe Vbe- SA Vbe Vbe- SA D4L-R VD1 V -V VD1- VD SPL. UT 1 CN3 CN KILÉPÉS CN4 SPL. UT 4 VD4- VD4 Kódzáras ajtópanel VD3- VD- SPL. UT CN1 V -V BELÉPÉS SPL. UT 3 VD3 1 3 C STADI Távolítsa el a JP1 jumperkapcsolókat az összes elosztóról, kivéve az utolsóról. =ester K =Kiegészítő INX FA- PLUS/C R-BUS GND V be V be- V ki V ki- JP RCK PLUS-BUS VCE GND D A x A y V be GND V ki FA- PLUS/C Kódzáras ajtópanel Kommunikációs : AKTIVÁLVA CV- CV - D Aki Abe Vbe- Vbe Vki Vki-

13 .K. 13 BEKÖTÉSI ÁBRÁK Gerinchálózati átalakító mód (kódzáras ajtópanel) D4L-RR elosztóval Tekna R monitor JP1 Tekna R monitor D4L-RR Vbe Vbe- SA Vbe Vbe- SA VD1 VD Vki VD3 VD4 Vbe Kódzáras ajtópanel Kötődoboz 1 3 C STADI Távolítsa el a JP1 jumperkapcsolókat az összes elosztóról, kivéve az utolsóról. =ester K =Kiegészítő INX FA- PLUS/C R BUS GND V be V be- V ki V ki- 1 JP RCK PLUS BUS VCE GND D A x A y V be GND V ki FA- PLUS/C Kódzáras ajtópanel Kommunikációs : AKTIVÁLVA CV- CV - D Aki Abe Vbe- Vbe Vki Vki-

14 HIBAELHÁRÍTÁS Portás kaputelefon mód A portás kaputelefon nem fogad hívásokat az ajtópanelről: Ellenőrizze, hogy a hívás elkapás funkció be legyen kapcsolva (6. DIP-kapcsoló "N"). Ellenőrizze a LED jelzéseket, hogy a portás kaputelefon be legyen kapcsolva. Ellenőrizze az átalakító bekötéseit és beállításait. A portás kaputelefonon nem jelenik meg a látogató képe: Ellenőrizze, hogy a CD-PLUSR átalakító "" és "-" bemenetei között a tápfeszültség értéke 17,~18,VDC legyen. Ellenkező esetben ellenőrizze a tápegység bekötését. Ellenőrizze, hogy az átalakítón a megfelelő bemenetet használja a koaxiális vezetékhez (VCE és GND), majd ellenőrizze, hogy a. DIP-kapcsoló "FF" és a 3. DIP-kapcsoló "N" állásban legyen.. Gerinchálózati átalakító mód (Általános ajtópanel) Nem lehet hívást kezdeményezni az általános ajtópanelről: Ellenőrizze, hogy a gerinchálózatok programozása megfelelő legyen. Ha az épületben vagy gerinchálózaton nincs VISTA PLUS ajtópanel, akkor az 1. DIP-kapcsolót állítsa "N" állásba. Ellenőrizze a monitor programozását. Ha szükséges, akkor programozza be újra. Ellenőrizze, hogy az eszközök "" és "-" bemenetei között a tápfeszültség értéke 17,~18,VDC legyen. Ellenkező esetben ellenőrizze a tápegység bekötését. A monitoron nem jelenik meg a látogató képe az ajtópanelről érkező hívásoknál: Ellenőrizze a vezetékek megfelelő bekötését az átalakító be- és kimenetein. Ellenőrizze, hogy a. DIP-kapcsoló "N" és a 3. DIP-kapcsoló "FF" állásban legyen. Ellenőrizze, hogy az utolsó elosztón a JP jumper aktiválva legyen. Az átalakító nem programozható: Ellenőrizze, hogy a kódzáras ajtópanel beállítási módban legyen, mielőtt a 4. DIPkapcsolót "N" állásba állítja. Ellenőrizze, hogy az "" és más bemenet között ne legyen rövidzárlat. 3. Gerinchálózati átalakító mód (Kódzáras ajtópanel) Nem lehet hívást kezdeményezni: A táp vagy egy készülék bekötése után a rendszer 4 másodpercig még inaktív marad. Ellenőrizze az átalakító programozását. Állítsa a. DIP-kapcsolót "N" és a 3. DIPkapcsolót "FF" állásba. Ellenőrizze a vezetékek megfelelő bekötését és a beállításokat. Ha az épületben vagy gerinchálózaton nincs VISTA PLUS ajtópanel, akkor az 1. DIP-kapcsolót állítsa "N" állásba. Ellenőrizze, hogy az eszközök "" és "-" bemenetei között a tápfeszültség értéke 17,~18,VDC legyen. Ellenkező esetben ellenőrizze a tápegység bekötését.

15 1 HIBAELHÁRÍTÁS A monitoron nem jelenik meg a látogató képe az ajtópanelről érkező hívásoknál: Ellenőrizze a vezetékek megfelelő bekötését az átalakító be- és kimenetein. Ellenőrizze, hogy a. DIP-kapcsoló "N" és a 3. DIP-kapcsoló "FF" állásban legyen. Ellenőrizze, hogy az utolsó elosztón a JP jumper aktiválva legyen. 4. Bármely működési mód Semmi nem működik: A táp vagy egy készülék bekötése után a rendszer 4 másodpercig még inaktív marad. Ellenőrizze, hogy az eszközök "" és "-" bemenetei között a tápfeszültség értéke 17,~18,VDC legyen. Ellenkező esetben ellenőrizze a tápegység bekötését. Rövidzárlat esetén távolítsa el a tápegységet, majd ellenőrizze a vezetékezést. Folyamatos visszhang: Ellenőrizze, hogy az "" és más bemenet között ne legyen rövidzárlat. Nincsen hang: Ellenőrizze az átalakító bekötését Budapest, Fogarasi út 77. Tel.: *0-7940, , 0-799, , Fax: obil: , Budapest, ester utca 34. Tel.: *18-4, , 1-70, , Fax: 18-4 obil: , info@delton.hu Web: A dokumentáció a Delton szellemi tulajdona, ezért annak változtatása jogi következményeket vonhat maga után. A fordításból, illetve a nyomdai kivitelezésből származó hibákért felelősséget nem vállalunk. A leírás és a termék változtatásának jogát a forgalmazó és a gyártó fenntartja.
