1 MÁTRIX Oktatási Központ INFORMATIKAI RENDSZERGAZDA SZAKKÉPESÍTÉS

2 1. Konzultáció október 18.

3 Oktató Göcs László mérnöktanár Kecskeméti Főiskola GAMF Kar Informatika Tanszék

4 PC konfigurációs alapismeretek

5 Alaplap

6 Processzor

7 Processzor hűtés PC LAPTOP

8 Processzor foglalatok Socket name Socket AM2+ Socket P Year of introduction CPU families Package Pin count Pin pitch Bus speed 2007 AMD Athlon 64 AMD Athlon X2 AMD Phenom AMD Phenom II PGA mm MHz 2007 Intel Core 2 PGA MT/s ( MHz) Socket Intel Atom PGA 441? MHz LGA 1366/ 2008 Intel Core i7 (900 series) LGA GT/s Socket B Intel Xeon (35xx, 36xx, 55xx, 56xx series) 2009 AMDPhenom II PGA mm MHz Socket AM3 AMD Athlon II AMD Sempron LGA 1156/ Socket H 2009 Intel Core i7 (800 series) Intel Core i5 (700, 600 series) Intel Core i3 (500 series) Intel Xeon(X3400, L3400 series) Intel Pentium(G6000 series) Intel Celeron(G1000 series) LGA 1156? 2.5 GT/s Socket G AMDOpteron(6000 series) LGA 1974? MHz Socket C AMDOpteron(4000 series) LGA 1207? MHz LGA Intel Intel Itanium 9300-series LGA 1248? 4.8 GT/s LGA Intel Intel Xeon 6500/7500-series LGA 1567? GT/s LGA 1155/ 2011/Q1 Intel Sandy Bridge-DT LGA 1155? 5 GT/s Socket H2 LGA 2011/ Future Intel Sandy Bridge B2 LGA 2011? GT/s Socket R (2011/Q3) Socket FM AMD Llano Processor PGA mm

9 Memória foglalat PC LAPTOP

10 Memória típusok

11 Videó-kártya kimenetei

12 Videó-kártya foglalat

13 Winchester csatlakozásai P(ATA)

14 Winchester csatlakozásai SATA

15 Winchester csatlakozásai SCSI

16 Winchester méretek 5,25 3,5 2,5 1,8 (microdrive)

17 Winchester jellemzők Kapacitás 320GB-3TB Fordulatszám (fordulat/perc)

18 Winchester jellemzők Sebesség esata - 300MB/sec SATA 3-600MB/sec SATA 2-300MB/sec SATA 1-150MB/sec PATA 133(IDE) - 133MB/sec SAS - 300MB/sec Ultra-320 SCSI (Ultra-4) - 320MB/sec Ultra-640 SCSI (Ultra-5) - 640MB/sec

19 SolidStateDrive (SSD) Az SSD magyarul szilárdtest-meghajtó, félvezetős memóriát használó adattároló eszköz.

20 SolidStateDrive (SSD) Előnyök a merevlemezzel szemben: rövid indulási idő, nincs felpörgés, Power On - Ready átmenet 1 s mozgó alkatrészek teljes hiánya olvasási várakozási idő 12.5 μs (merevlemezeknél 5,5~12) írási várakozási idő 33 μs (merevlemezeknél 5,5~12 milliszekundum) olvasási sebesség 520 MB/s (felsőbb árkategória) írási sebesség 320 MB/s (felsőbb árkategória) alacsony áramfelvétel zaj teljes hiánya (nincsenek mozgó alkatrészek, például motor vagy fej) mechanikai megbízhatóság képes elviselni szélsőséges ütést, vibrációt, nyomást, hőmérsékletet széles hőmérsékleti tartományban képes működni tipikus merevlemez 5-55 C között, míg a flash SSD C között is működőképes viszonylagosan állandó olvasási és írási teljesítmény kis fizikai méret és tömeg Az SSD hátrányai magas ár az újraírások száma korlátozott: átlagos flash-memória szer írható, drágább memóriáknál ez akár az 5 milliót is elérheti.

21 Optikai adattárolás CD 74/80 perc - audio 650/700 MB - adat 12 centiméter (létezik 8 centisben is)

22 Optikai adattárolás DVD 4,7 GB (1 réteg, 1 oldal) Szintén 12/8 centis

23 Optikai adattárolás BlueRay Disk 25/50 GB

24 Optikai olvasó

25 Sugarak

26 Lemezek kapacitása

27 PENDRIVE-ok

28 Memóriakártyák

29 Csatlakozók: PS/2 Csatlakozás: 6 pin/mini Din Billentyűzet/egér IBM Personal System/2 series Lábak: 1 = Data + 2,6 = n.cs. 3 = GND 4 = VCC (+5V 275mA) 5 = +CLK

30 Csatlakozók: USB Csatlakozás: 4+1 pin Perifériák nagy része Universal Serial Bus USB 1.0 ( ) 1,5 Mbit/sec USB 1.1 ( ) 12 Mbit/sec USB 2.0 ( ) 480 Mbit/sec USB 3.0 ( ) 5 Gbit/sec

31 USB változatok

32 Csatlakozók: Soros (Com) Csatlakozás: Soros port Csatlakozó: DSUB-9 Lábak: 2 sorban 4+5 Paraméterei: Sebesség (9600 bps) Data bitek ( ) Stop bitek (0-1) Paritás Átvitel vezérlés

33 DSUB -9 Pin SIG. Signal Name DTE (PC) 1 DCD Data Carrier Detect in 2 RXD Receive Data in 3 TXD Transmit Data out 4 DTR Data Terminal Ready out 5 GND Signal Ground - 6 DSR Data Set Ready in 7 RTS Request to Send out 8 CTS Clear to Send in 9 RI Ring Indicator in

34 Csatlakozók: Párhuzamos (Printer Port) Csatlakozás: Párhuzamos port Csatlakozó: DSUB-25 Lábak: 2 sorban Felhasználása: nyomtatók, számítógépek

35 DSUB -25 Pin No (D-Type 25) Pin No (Centronics) SPP Signal Direction In/out Register Hardware Inverted 1 1 nstrobe In/Out Control Yes 2 2 Data 0 Out Data 3 3 Data 1 Out Data 4 4 Data 2 Out Data 5 5 Data 3 Out Data 6 6 Data 4 Out Data 7 7 Data 5 Out Data 8 8 Data 6 Out Data 9 9 Data 7 Out Data nack In Status Busy In Status Yes Paper-Out / Paper-End In Status Select In Status nauto-linefeed In/Out Control Yes nerror / nfault In Status ninitialize In/Out Control nselect-printer / nselect-in In/Out Control Yes Ground Gnd

36 Csatlakozók: Dsub-15 (VGA) Analóg monitor jel továbbítása DSUB-15-ös csatlakozó (3x5pin)

37 DSUB Red out 6. Red return 11. Monitor ID 0 in 2. Green out 7. Green return (ground) 12. Monitor ID 1 in or data from display 3. Blue out 8. Blue return (ground) 13. Horizontal Sync out 4. Unused Vertical sync 5. Ground 10. Sync return (ground) 15. Monitor ID 3 in or data clock

38 Csatlakozók: DVI Analóg és digitális monitor jel (mindkettő) DSUB-15-ös csatlakozó (3x5pin) Láthatóan jobb kép az analóghoz képest!! 24+5 pin (D+A)

39 DVI

40 DVI

41 Csatlakozók: HDMI 19 pin (digitális videó+hang) Fajtái: a 1.4a (ARC,4x2K,EC)

42 Felbontások elnevezés vízszintes függőleges VGA SVGA XGA SXGA UXGA p Full HD WQUXGA

43 Otthoni és mikro-vállalati hálózat

44 A bejövő internet kapcsolat Vezetékes kapcsolat Telefonhálózat UTP kábel Optikai kábel Coax kábel Vezeték nélküli kapcsolat Mikrohullám Mobil internet

45 Telefonosos bejövő kapcsolat Telefon Bejövő telefonos hálózat Jel elosztás Modem Számítógép

46 Coaxiális bejövő kapcsolat Bejövő Internet (coax) MODEM Számítógép vagy Switch

47 UTP-s bejövő kapcsolat Bejövő Internet (UTP) ROUTER Számítógép

48 Optikai bejövő kapcsolat Bejövő Internet (optikai) MÉDIA KONVERTER Számítógép vagy Switch

49 Mikrohullámú kapcsolat Mikrohullámú torony jel Mikrohullámú vevő antenna PoE eszköz ROUTER Számítógép

50 Mobil internet kapcsolat Mobilszolgáltatói hálózat Mobil stick vevő 3G / 4G ROUTER Számítógép

51 Hálózat kiépítése (több kliens kiszolgálása) Vezetékes Vezeték nélküli

52 Összetett Router

53 Összetett Router Több kliens gép kapcsolódása vezetékkel LAN1-4 Vezeték nélküli kommunikáció Még több kliens számára Titkosításos megoldás (WPA2/PSK) USB Hálózati nyomtató kezelése Központi adattároló

54 HOMEPLUG AV Az otthoni hálózatot használja adatok továbbításra Mbps 300méter távolság Rossz WiFi jel esetén Nagy távolságok áthidalására

55 Vállalati hálózat fizikai struktúrája Iroda Munkaállomás (hálózati kártya RJ45) UTP kábel (A-A vagy B-B bekötésű egyenes kábel) Fali aljzat (duplikálva) Kábelcsatorna Szerverszoba Rack szekrény Patch panel (Rendező) Rövid egyenes bekötésű UTP (Patch kábel) Switch Router, Szerver

56 UTP egyenes kábel Hálózati kártya csatlakozás (RJ-45) SZERVERSZOBA Patch kábel Patch panel Munkaállomás Fali aljzat (duplikálva) IRODA Kábelcsatorna Switch Router Bejövő kapcsolat Rack szekrény

57 Vékony kliens technológia

58 Vékony kliens technológia A vékony kliensek úgynevezett solid-state készülékek, diszk és mozgó alkatrészek nélkül, amelyek kapcsolatban vannak egy központi szerverrel néhány elérési szoftver vagy böngésző által. Az információ feldolgozása a szerveren történik, az adatok bevitele pedig a felhasználó által a vékony kliens készüléken. Minden alkalmazás a központi szerveren fut, mialatt a felhasználó egység csak annyi számítógépes forrást használ, amennyi szükséges, hogy elérje a szervert.

59 Vékony kliens technológia Előnyök: Alacsony üzemeltetési költségek Jóval olcsóbb, mint a hagyományos PC Kevesebb karbantartás (nincs mozgó alkatrész) Kisebb teljesítményfelvétel (alacsony fogyasztás) Könnyen mozgatható, költöztethető az egész infrastruktúra Magas szintű biztonság Központosított a rendszer karbantartása Hátrány: Nem igazán támogatja a 3D-t és az AutCad-et Gyenge multimédiás megjelenítés Gyenge minőségű hang átvitel

60 Vékony kliens technológia Alkalmazási terület: Vékonykliens infrastruktúrát elsősorban irodáknak tervezték, ahol a fő tevékenység a dokumentum szerkesztés, és ügyviteli szoftverek alkalmazása. Iskolák Könyvtárak Net kávézók

61 Vékony kliens technológia

62 Vékony kliens technológia

63 Vékony kliens Technológia Konnektorba szerelhető PC

64 Felhő alapú informatika

65 ONLINE alkalmazások Amikor nem lokálisan szerkesztjük és tároljuk az adatunkat, fájlokat, hanem egy nagy közös szerveren vannak elhelyezve. - Webes levelezőprogram - Online dokumentum szerkesztők - Fájlmegosztó szolgáltatások

66 A számítási felhő segít a különböző eszközökön, (PC, notebook, PDA, mobiltelefon) lévő adatok szinkronizálásában is ban az Apple indított el egy számítási felhőt, a MobileMe szolgáltatást, amelynek azonban az adatszinkronizálási működése nem volt elég korszerű, ezért hamarosan felváltotta az icloud felhő.

67 Felhő alapú számítástechnika Az internet felhasználásával nyújtott szolgáltatások összességét jelenti. Egy olyan felhőalapú virtuális infrastruktúraszolgáltatás, ahol saját szerverparkunk lehet virtuális hálózattal és mindezt egy könnyen kezelhető vezérlőpultból irányíthatjuk, bővíthetjük. Olyan állományokkal és programokkal dolgozunk, melyek fizikailag nem a saját gépünkön, hanem az interneten, egy ismeretlen helyen vannak, valahol a felhőben.

68 A felhasználó csupán egy egyszerű, kis teljesítményű számítógéppel, és egy böngészővel rendelkezik. Nagy teljesítményű szerverek

69 Felhőszolgáltatások szintjei Legalsó szint: Iaas - Infrastracture as a Service, vagyis infrastruktúra nyújtása szolgáltatásként. Ez gyakorlatilag csak erőforrás bérlését jelenti, vagyis meghatározott mennyiségű processzor, memória és tárhely használatát egy felhő szolgáltatónál, szoftver nélkül. Középső szint: Paas Platform as a Service, vagyis fejlesztési platformok nyújtása szolgáltatásként. A platformszolgáltatás igénybevételével a felhasználó általában valamilyen fejlesztői környezetet bérel a cloud szolgáltatótól. Felső szint: SaaS Software as a Service, vagyis szoftver nyújtása szolgáltatásként. Ez a legegyszerűbb felhő alapú szolgáltatás, olyan szoftverek bérlését biztosítja a felhasználók számára, amiket nem kell telepíteni, használatukhoz elegendő egy webböngésző. A többit a felhő szolgáltatóra bízhatja.

70 Kiépítés szerint három felhő alapú megoldások: Privát felhő Publikus felhő Számítási felhő

71 Privát felhő Privát felhő esetén a szolgáltatást nyújtó erőforrások kizárólag a részünkre vannak dedikálva, nem kell osztoznunk azok teljesítményén másokkal. (önkormányzatok, bankok, vagy nagyvállalatok) Publikus felhő Jelenti a klasszikus felhőt, melynek infrastruktúrjából bárki bérelhet egy részt, megfelelő havidíj kifizetése ellenében.

72 Számítási felhő Ebben az esetben kiemelten hangsúlyos a szolgáltatás sebessége. Vagyis számítási kapacitást vásárolunk. Ilyenkor a szolgáltató garantál egy rövid válasz időt, egy adott számítás elvégzésére vállal határidőt. Ezeknek a betartása érdekében a szolgáltató akár dinamikusan meg is többszörözheti az erőforrások számát, gyakorlatilag, ha szükséges, akár több száz vagy több ezer új szervert is üzembe állít, amik csak nekünk számolnak.

73 Redundancia Nagy előnye, hogy segítségével különböző szolgáltatások könnyen redundássá tehetőek. Ez a gyakorlatban azt jelenti, hogy a vállalkozásnak nem kell ugyanarra a feladatra két szervert megvásárolnia, és azokat különböző fizikai helyen elhelyeznie a folyamatos üzletmenet érdekében, hanem elég két földrajzilag eltérő helyen lévő virtuális szervert bérelnie.

74 Fizikai felépítés

75 BLADE szerverek A blade rendszerekben egy szerver ugyanúgy egy elkülöníthető eszköz, mint a hagyományos rendszerekben, de nem tartalmaz sok bővítő helyet, nincs önálló tápegysége, így sokkal karcsúbb (ezért is nevezik penge szervernek). A helykihasználás javítása érdekében a penge szerverek befogadására létrehoztak egy keretet, amely a tápellátást, hálózati csatlakozást, a kezelőszervek (billentyűzet, egér) és monitor csatlakoztatását is megoldja.

76

77 BLADE szerverek előnyei a helykihasználás racionalizálása a kábelezési szükséglet minimalizálása a gyors bővíthetőség: az új szerver fizikai telepítése mindössze annyi, hogy egy penge szerver modult tolunk a keretbe.

78 TÁROLÓKKAL (STORAGE) VALÓ KAPCSOLAT A szerverekhez csatlakoztatott tárolók típusától Fibre Channel avagy üvegszál, SAS avagy Serial Attached SCSI, Ethernet felületen elérhető NAS függően választható modul. a kerethez a megfelelő csatoló

79 1 Hard disk drives 4 Slots (24) if present, not used 2 LED if present, not used 5 Serial/WWN label 3 Button if present, not used

80 TÁROLÓK (STORAGE)

81 SZERVERPARKOK

82

83

84 KÁBELEZÉS

85 Koaxiális kábel: A koaxiális kábel egy belső és egy külső vezetőből áll, amelyeket polietilén szigetelő réteg választ el egymástól. A külső vezető tulajdonképpen egy fonott fémhuzalokból kialakított cső, az ezen belüli szigetelő közepén fut a belső vezető huzala. A külső vezető tulajdonképpen leárnyékolja a külvilágot a belső vezető számára. Rádióhullámsávú átvitelre alapozott hálózatok kiépítésére alkalmas.

86 Mind pont-pont, mind üzenetszórásra alkalmas Tipikus TV és LAN alkalmazás. Ethernet - üzenetszórásos 10Base5 vastag Ethernet 10Base2 vékony Ethernet Felépítés: rézmag, szigetelő dielektrikum, fonott külső vezető, műanyag burok

87 Sodrott érpár: Két egymással összefont vezetékből állt. A vezetékek összefonása akadályozza meg, hogy olyan elektromos mező keletkezzen, ami zavarja az adatátvitelt; és egyben csökkenti az elektromos mezőkből eredő interferencia veszélyét. Új változata már több csavart érpárt tartalmaz egy kábelben egymás mellett.

88 Sodrott érpár: UTP (Unshielded Twisted Pair = UTP) csavart érpár Közepes zavarvédettség és megbízhatóság Valamivel olcsóbb, könnyű szerelni Tipikus Ethernet kábelezéshez 4 vezeték, adás és vétel ág, max 100 m, alapsávú impulzusátvitel

89 Sodrott érpár: STP (Shielded Twisted Pair = STP) Az ér-védő árnyékolás földként használható Csökkenti az interferenciát és áthallást (jó zavarvédettség, jó megbízhatóság) Növeli (azonban) a csillapítást. Nagy sebességű átvitelnél (pl. Token Ring) Vastagabb kötegek

90 Sodrott érpár : FTP Ez a kábelfajta árnyékoló fóliával, míg az S-FTP szőtt harisnyaárnyékolással is el van látva. Ez a megoldás biztonságos és gyors átvitelt tesz lehetővé. Nagy elektromos zajszintű munkahelyeken használata feltétlen szükséges.

91 Sodrott érpár kategóriák CAT1 - telefonkábel (hangátvitel, 2 érpár) CAT2 - maximum 4 Mb/s adatátviteli sebesség CAT3-10 Mb/s az adatátviteli sebesség CAT4 - max. 20 Mb/s adatátviteli sebesség CAT5-100 Mb/s adatátviteli sebesség CAT5e Mb/s átviteli sebesség CAT Mb/s átviteli sebesség CAT7 10Gbit/s átviteli sebesség

92 American wire gauge (AWG)

93 Optikai kábel: Korszerű vezetékes adatátviteli módszer, az üvegszálas technológia alkalmazása. Az információ fényimpulzusok formájában terjed egy fényvezető közegben, egy üvegszálon. Az átvitel három elem segítségével valósul: átviteli közeg (hajszálvékony üveg vagy szilikát), amit egy szilárd fénytörő réteg véd (szintén üveg vagy műanyag), fényforrás-ból (LED vagy lézerdióda) és a fényérzékelő-ből (fotodióda).

94 UTP egyenes kábel bekötés (TIA/EIA 568 A és B )

95 UTP egyenes kábel bekötés (TIA/EIA 568 A és B )

96 UTP kereszt kábel bekötés 2 aktív elem közt AUTO MDI/MDIX

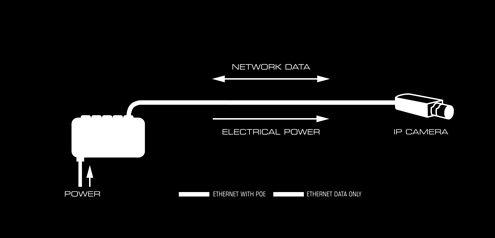

97 PoE - Power Over Ethernet A Power Over Ethernet (PoE) technológia lehetővé teszi, hogy ugyanazon az Ethernet kábelen, amelyen a kommunikáció zajlik, tápellátást is kapjon az eszköz, ezért az eszköz telepítési helyén nincs szükség külön tápegységre, vagy hálózati aljzatra, esetleg további kábelezésre. A PoE segítségével így csökkenthetjük a kiépítési és fenntartási költségeket, és rugalmas hálózati infrastruktúrát tudunk kialakítani, ezért a technológia uralkodó megoldássá vált a tápegység korlátozások legyőzésében a hálózati alkalmazások esetében.

98 PoE - Power Over Ethernet A legtöbb PoE eszköz az IEEE 802.3af szabványt használja, amely 15,4W teljesítményű táplálást képes nyújtani minden egyes eszköz számára,bár a táplált eszközök számára 12,95W elérhető ténylegesen. Ez a veszteség a kábel disszipációjának köszönhető, és egyben korlátozást is hordoz magában: sok eszköznek szüksége van kiegészítő táplálásra, amely másodlagos tápegységként is alkalmazható, az Ethernet kábel meghibásodása esetén. Az IEEE 802.3at szabvány, más néven PoE+, akár 30W teljesítményt képes nyújtani olyan eszközök számára, mint például a nagy teljesítményű PTZ (pan-tilt-zoom) IP biztonsági kamerák. Egyre növekedtek az igények a fokozott biztonságra, így a PoE+ megjelenése nemcsak szükségszerűség volt, hanem megoldás a ma és a holnap problémáira.

99 RJ 45

100 Fali aljzat

101 Krimpelő fogó Univerzális oldalvágó, blankoló, több féle csatlakozó szerelése

102 Kábel teszter

103 Patch panel

104 Patch panel szerelési szerszám

105 PoE Power over Ethernet A Power over Ethernet, egy olyan technológia, amely lehetővé teszi a készülékek számára, hogy a működésükhöz szükséges áramot az Ethernet adathálózaton keresztül kapják. A PoE technológiát kezdetben a gyártók saját implementációban (egységesség nélkül) kezdték el forgalmazni, majd később az IEEE 802.3af alatt szabványosították. A specifikáció max. 48 V feszültséghez 350 ma áramot enged meg.

106 RACK szekrény Fali: kisvállalatok, otthoni felhasználás Álló: nagyvállalati, szerverparkokban

107 Mini Rack 10

108 Normal Rack 19

109 RACK szekrény kiegészítők Felfogató csavar Patch panel (Rendező) Tápegység

110 RACK Unit

111 IPv4 SZÁMÍTÁSOK

112 IPv4 címek 4 db decimális szám ponttal elválasztva XXX. XXX. XXX. XXX db decimális szám 8 biten ábrázolva bináris számrendszerben: Pl: 181 =

113 IP címek osztályozása A osztály maszk=8bit ( ) Kezdő IP: Utolsó IP:

114 IP címek osztályozása B osztály maszk=16bit ( ) Kezdő IP: Utolsó IP:

115 IP címek osztályozása C osztály maszk=24bit ( ) Kezdő IP: Utolsó IP:

116 IP címek osztályozása A D és E osztályokban nem oszthatók ki IP címek. D osztály - a közötti címek tartoznak hozzájuk, multicasting eljárás céljaira vannak fenntartva. E osztály - a közötti címek tartoznak hozzájuk, melyek az Internet saját céljaira fenntartott címek.

117 Hatókör szerint Nyilvános (Public) Magánhálózati (Private) Automatikusan konfigurált IP cím (APIPA)

118 Magánhálózati címtartományok A /8 B /16 C /24

119 Automatikusan konfigurált IP cím A rövidítés az Automatic Private Internet Protocol Addressing kifejezés rövidítése, magyarul automatikus magán IP-cím kiosztási eljárás. A Microsoft otthoni és kisebb irodai hálózatokhoz vezette be a még csak draft formájában létező APIPA-t, olyan helyekre, ahol bizonyosan nincs kiszolgáló, mert nem érné meg, és nincs szaktudás sem a hálózat konfigurálására. Az APIPA működése egyszerű: ha induláskor az operációs rendszer nem talál DHCP kiszolgálót, a draft által lefoglalt, B típusú IPcímtartományból véletlenszerűen kiválaszt egy címet, meggyőződik arról, hogy azt más nem használja, majd elindul. A meggyőződés annyit tesz, hogy egy ICMP csomagot indít a kiválasztott cím felé. Ha érkezik rá válasz, már létezik a cím a hálózatban, tehát másikat kell keresni. Tízszer próbál így címhez jutni, és tekintve, hogy a lehetséges címek száma, kicsi az esélye, hogy nem találja meg az igazit /16

120 MASZK (+1) (+2) (+3) (+4) (+5) (+6) (+7) (+8) Pl: = 29 bites = 21 bites

121 MASZK Jelöl Címek Alháló maszk d. Alháló maszk bin. / /9 128x /10 64x /11 32x /12 16x /13 8x /14 4x /15 2x /16 1x /17 128x /18 64x /19 32x /20 16x /21 8x

122 MASZK Jelöl Címek Alháló maszk d. Alháló maszk bin. /22 4x /23 2x /24 1x /25 128x /26 64x /27 32x /28 16x /29 8x /30 4x /31 2x /32 1x

123 1. Feladat Adott a /24-es hálózat Hány db IP cím osztható ki a hálózatban? Mi a hálózatban kiosztható első IP cím? Mi a hálózatban kiosztható utolsó IP cím? Mi a hálózat üzenetszórásos (broadcast) címe?

124 Megoldás Hálózati azonosító (NetID) Host azonosító (HostID) hálózat azonosítója kiosztható IP címek hálózat broadcast címe a 24 bites maszk Kiosztható IP címek száma: = 2 8-2=254 db Első IP ím: /24 Utolsó kiosztható IP cím: /24 Üzenetszórásos cím: /24 Maszk:

125 2. Feladat Adott a /27-es hálózat Hány db IP cím osztható ki a hálózatban? Mi a hálózatban kiosztható első IP cím? Mi a hálózatban kiosztható utolsó IP cím? Mi a hálózat üzenetszórásos (broadcast) címe?

126 Megoldás Hálózati azonosító (NetID) Host azonosító (HostID) hálózat azonosítója kiosztható IP címek hálózat broadcast címe a 27 bites maszk Kiosztható IP címek száma: = 2 5-2=30 db Első IP ím: /27 Utolsó kiosztható IP cím: /27 Üzenetszórásos cím: /27 Maszk:

127 Feladat Látja e egymást a 2 host Routerek nélkül? / /26

128 Feladat IP cím bites MASZK hálózati azonosító Broadcast cím

129 Feladat IP cím bites MASZK hálózati azonosító Broadcast cím
