Számítógép felépítése

Átírás

1 Számítógép felépítése

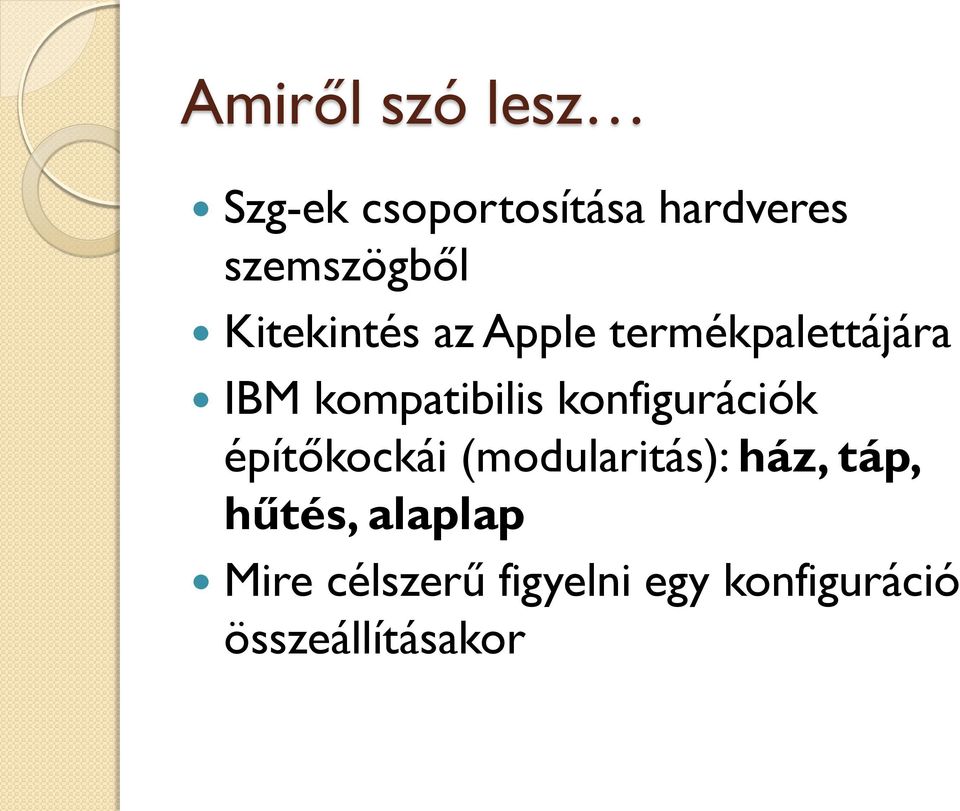

2 Amiről szó lesz Szg-ek csoportosítása hardveres szemszögből Kitekintés az Apple termékpalettájára IBM kompatibilis konfigurációk építőkockái (modularitás): ház, táp, hűtés, alaplap Mire célszerű figyelni egy konfiguráció összeállításakor

3 Számítógép csoportok

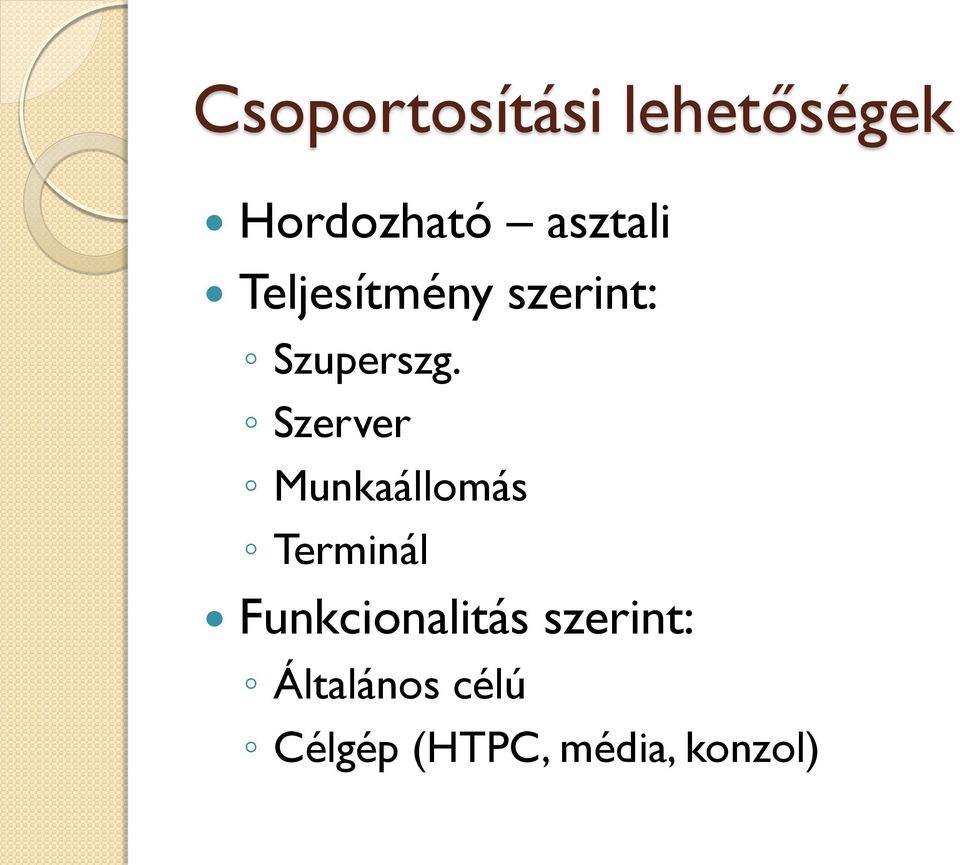

4 Csoportosítási lehetőségek Hordozható asztali Teljesítmény szerint: Szuperszg. Szerver Munkaállomás Terminál Funkcionalitás szerint: Általános célú Célgép (HTPC, média, konzol)

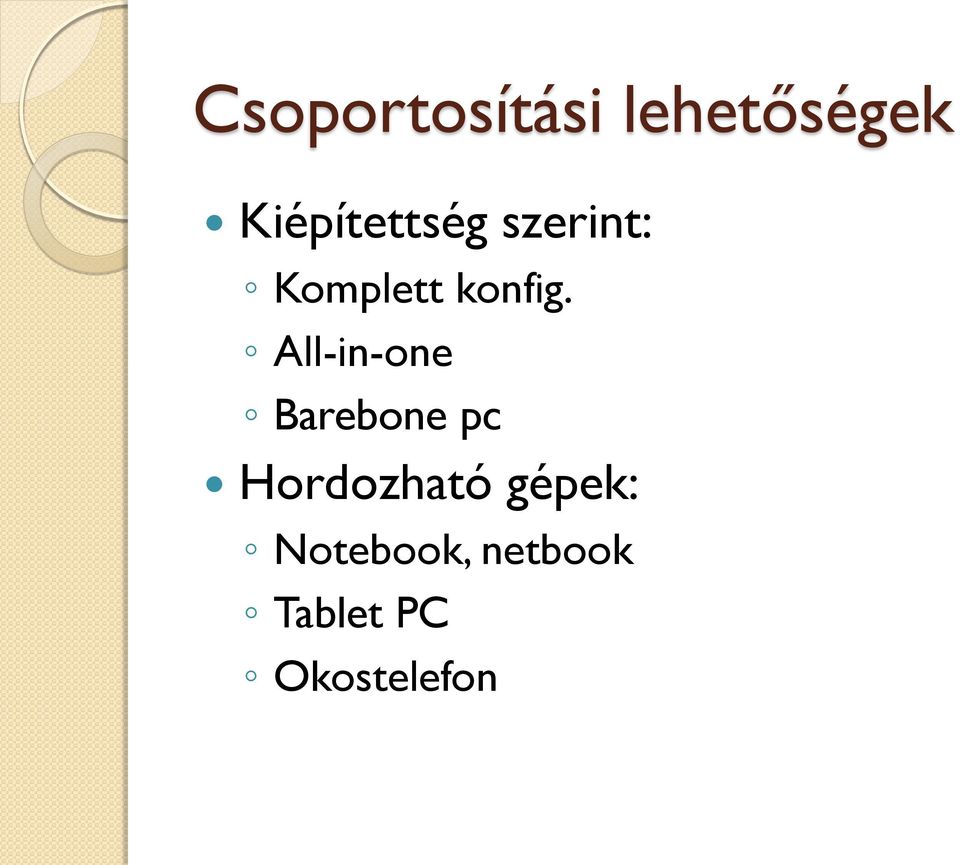

5 Csoportosítási lehetőségek Kiépítettség szerint: Komplett konfig. All-in-one Barebone pc Hordozható gépek: Notebook, netbook Tablet PC Okostelefon

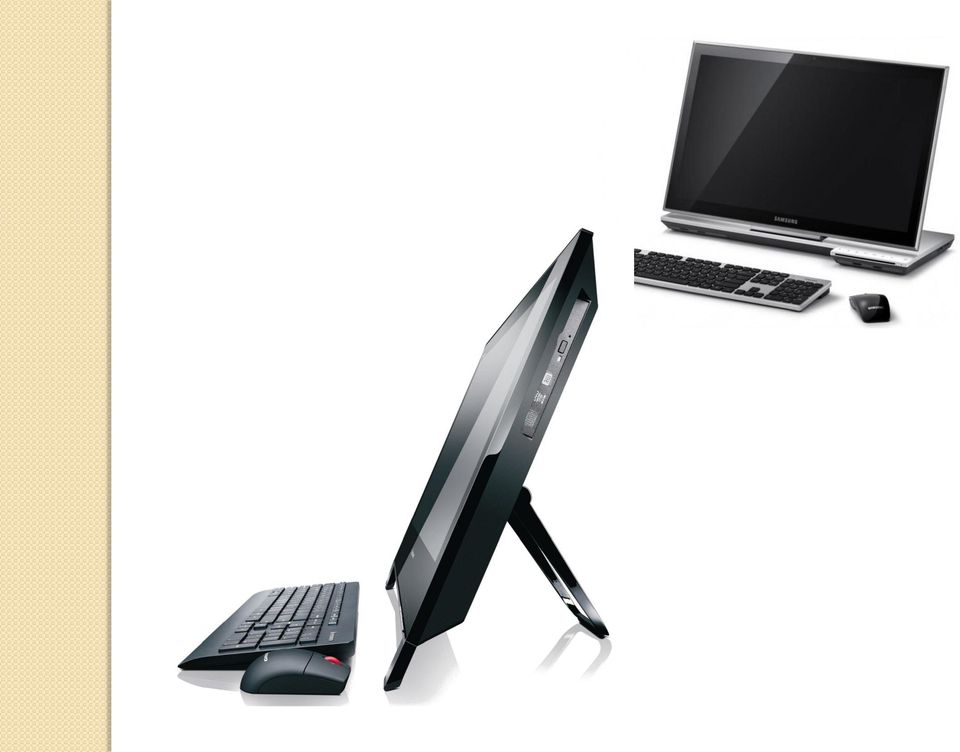

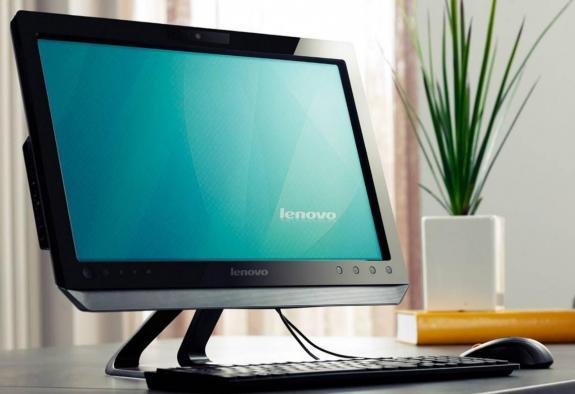

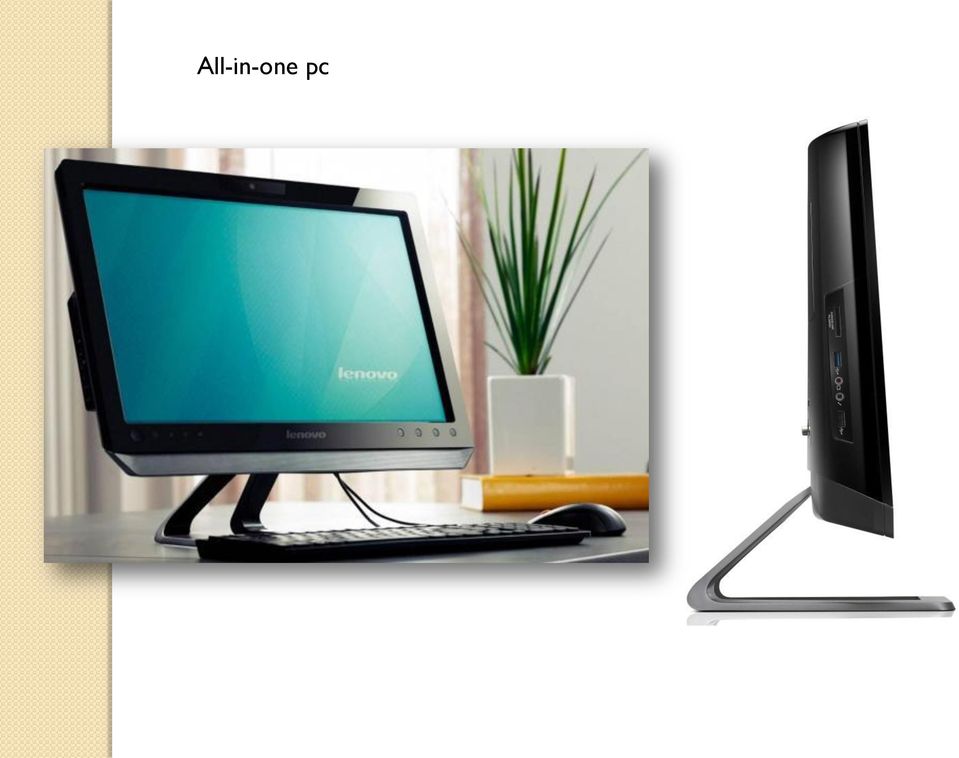

6 All-in-one pc

7

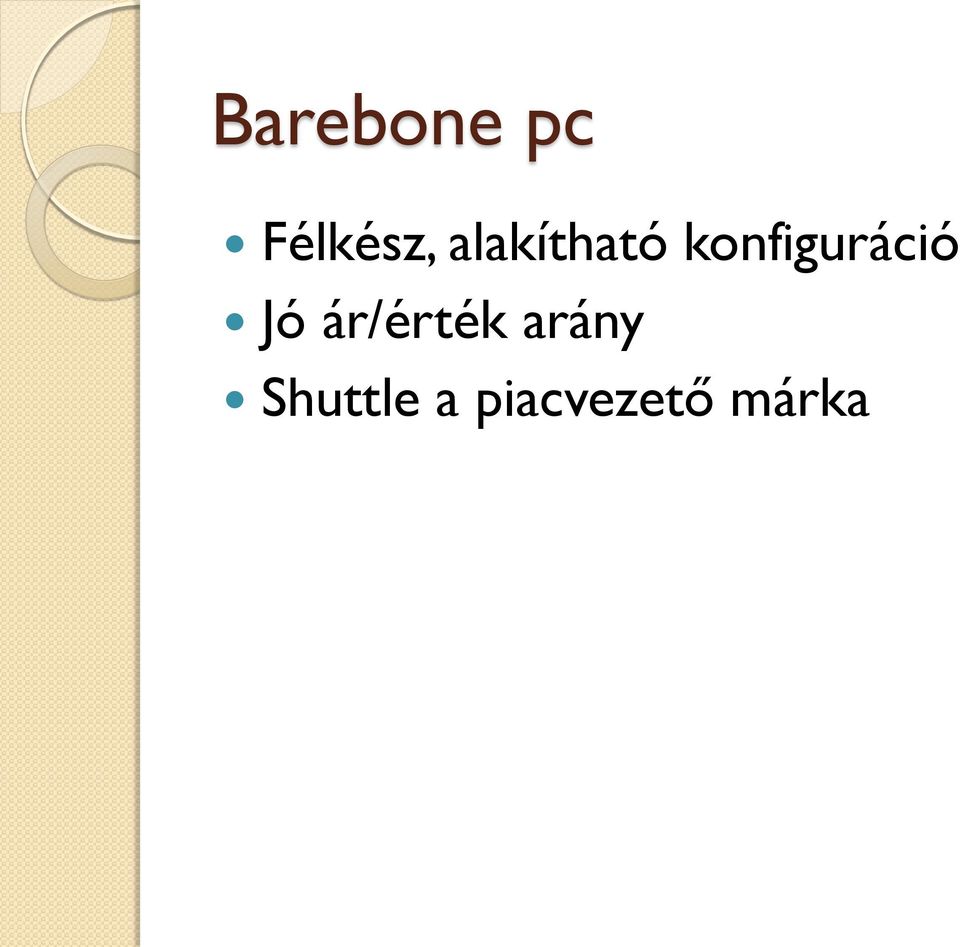

8 Barebone pc Félkész, alakítható konfiguráció Jó ár/érték arány Shuttle a piacvezető márka

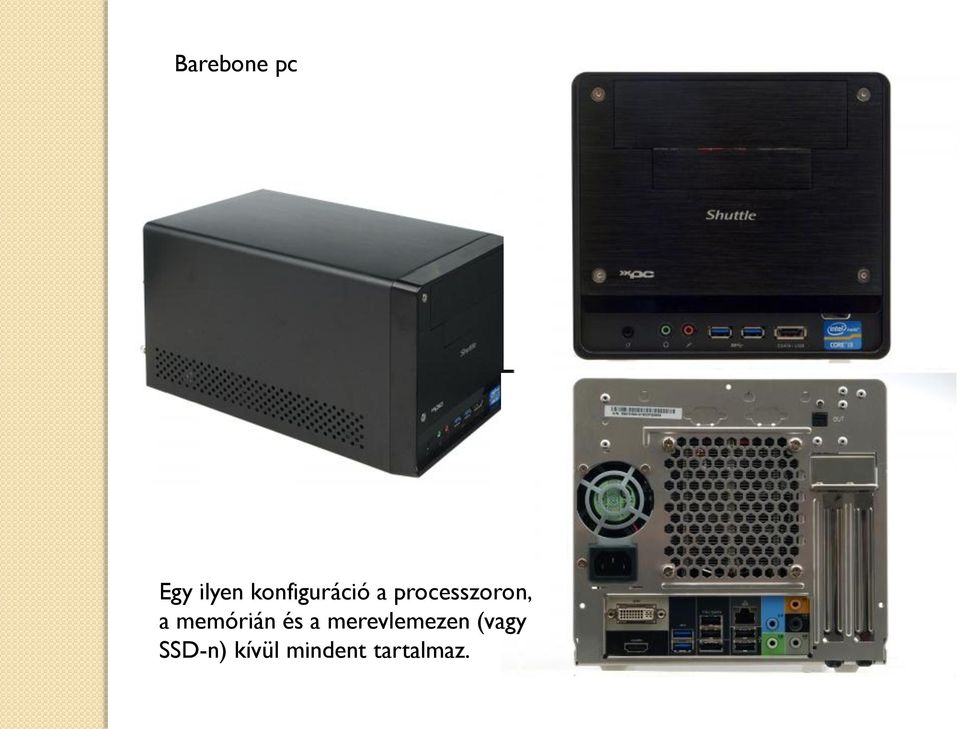

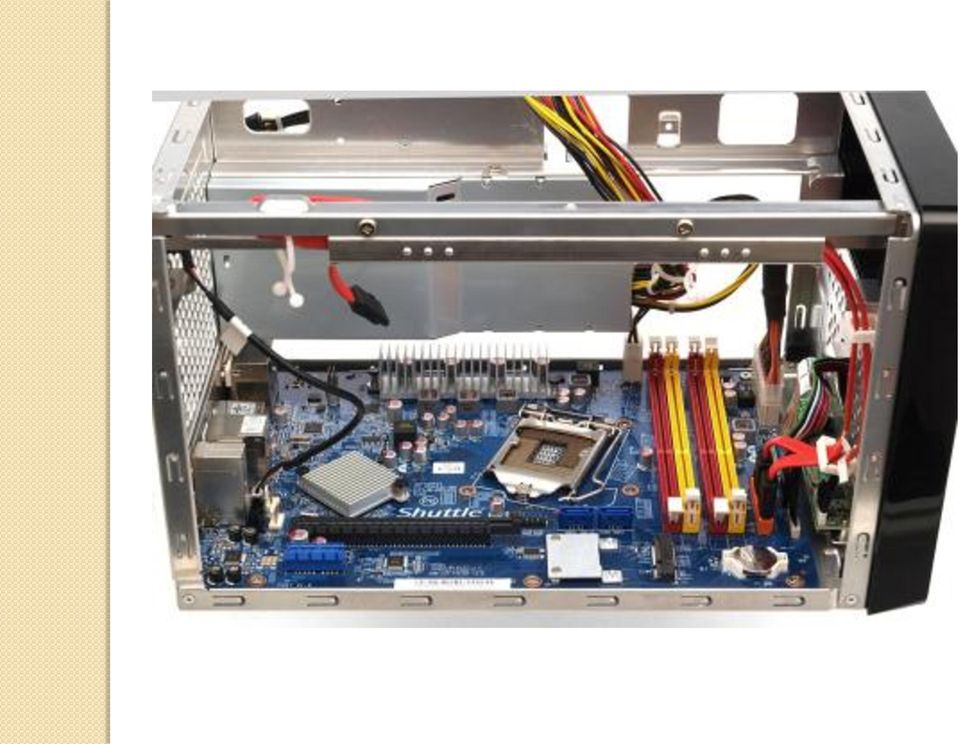

9 Barebone pc Egy ilyen konfiguráció a processzoron, a memórián és a merevlemezen (vagy SSD-n) kívül mindent tartalmaz.

10

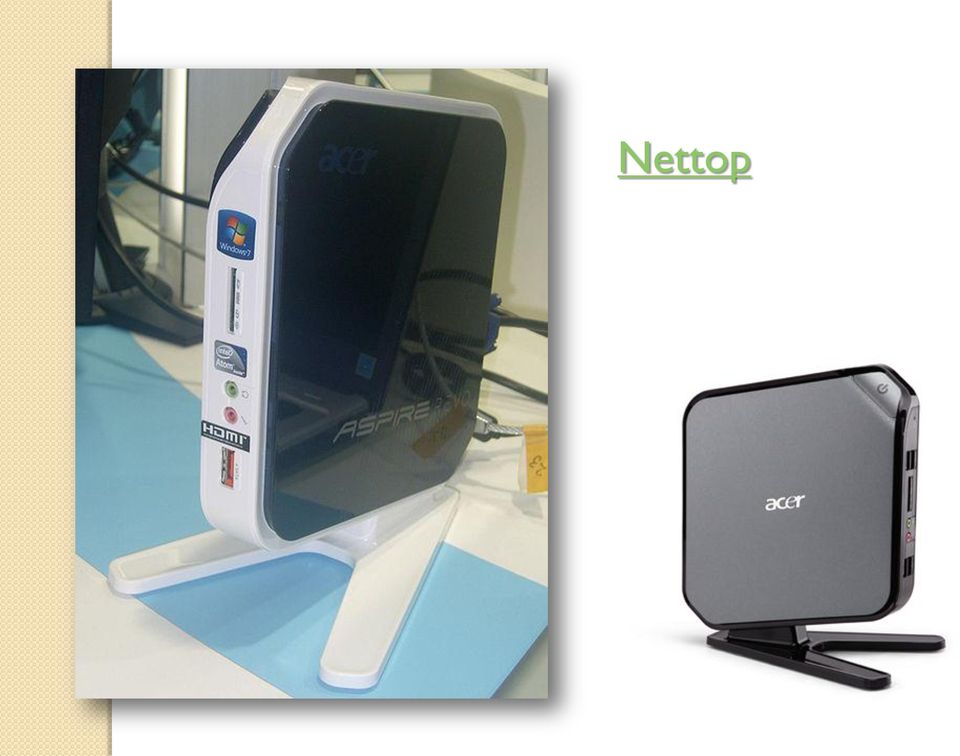

11 Nettop

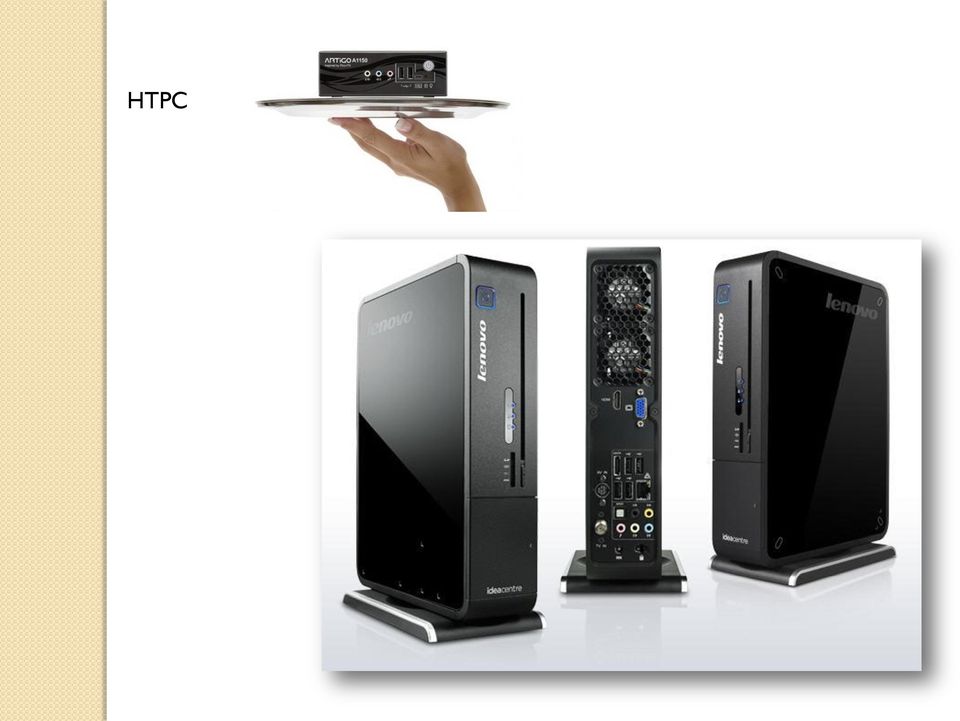

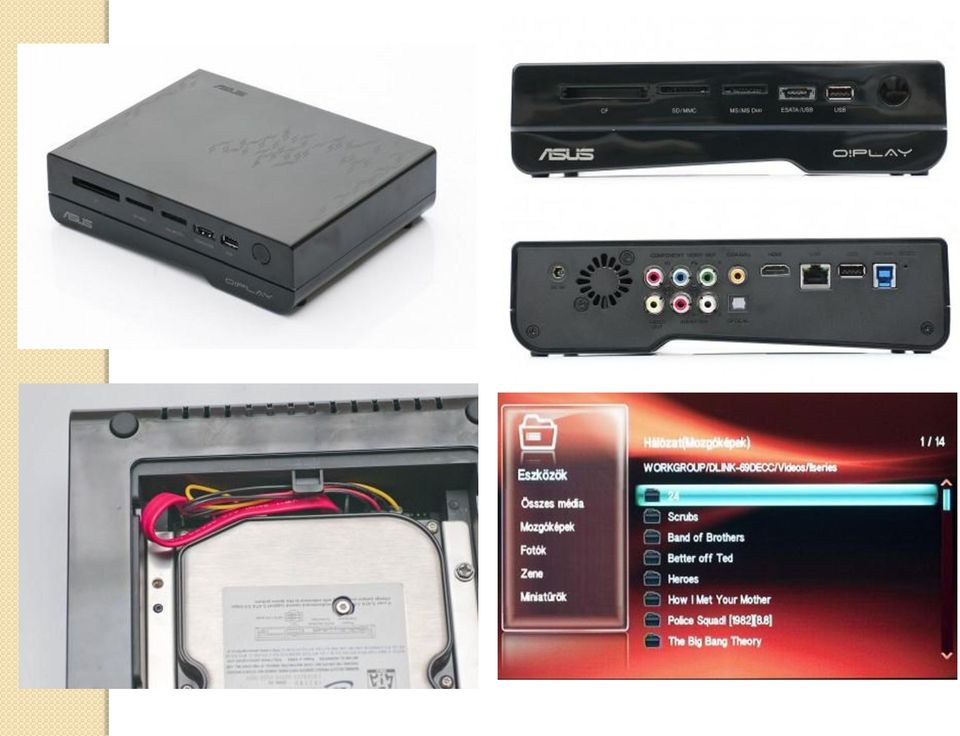

12 HTPC

13 Médialejátszó Médialejátszás Fájlletöltés Nas

14

15 Apple gépei Mac Pro, imac MacBook Air, Pro Mac mini ipad

16 Mac Pro

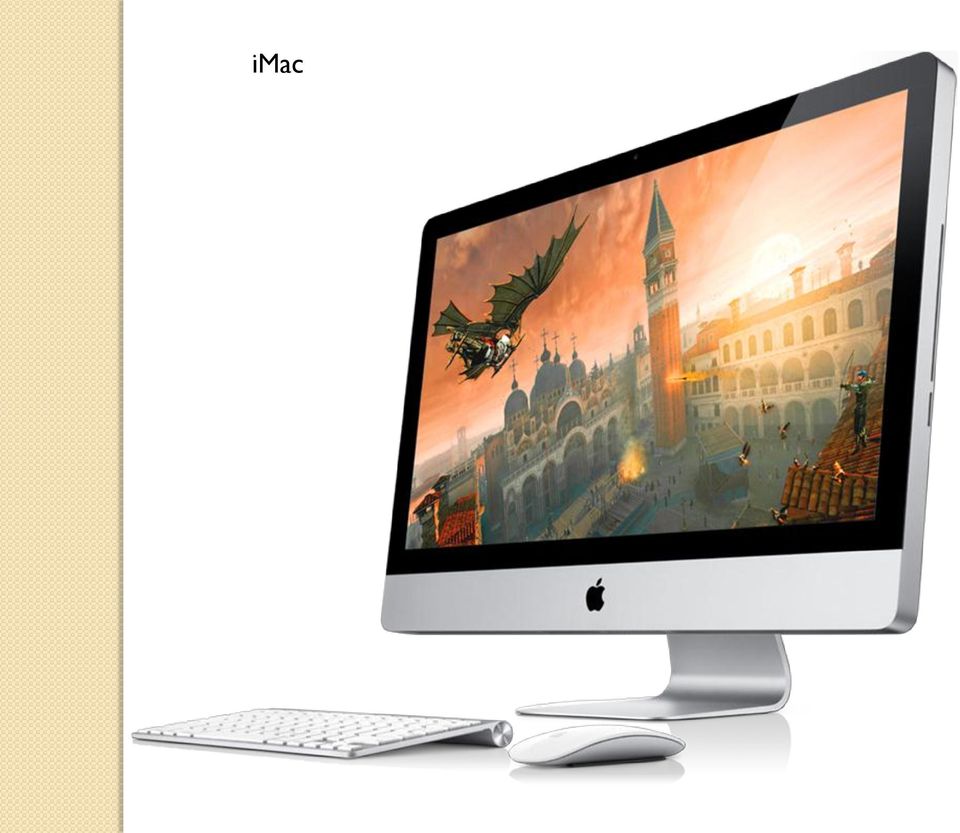

17 imac

18 MacBook Pro

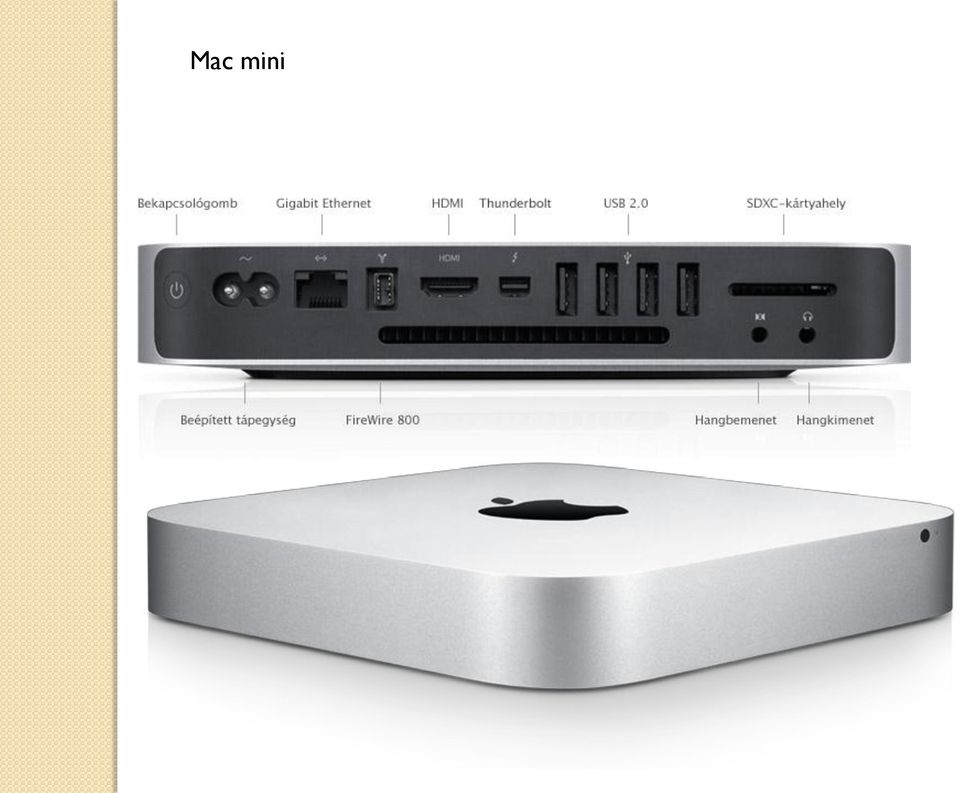

19 Mac mini

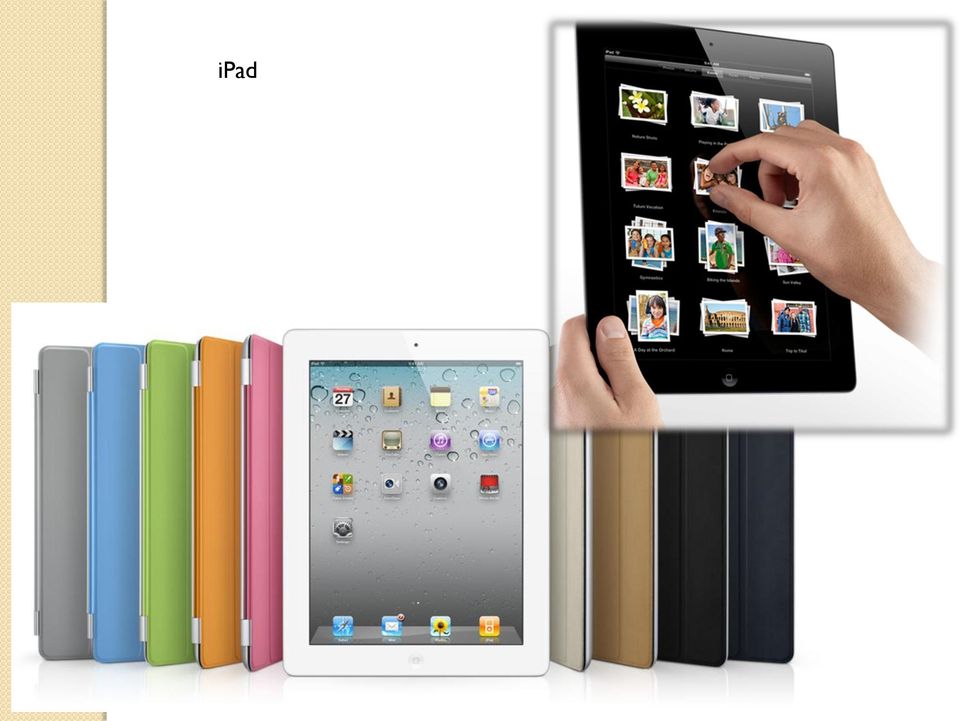

20 ipad

21 Számítógépház

22 Szempontok Szerelhetőség, tágasság Hűtés mennyire hatékony, folyadékhűtés ; zajszint Porvédelem, porszűrés Ár/érték arány Milyen eszközöket és ezekből hányat tud fogadni Külső megjelenés Méret (fekvő v. torony; mekkora ezen belül) Előlapi csatlakozók

23

24

25

26

27

28 TÁPEGYSÉGEK

29 Tápegység

30

31

32

33 Teljesítmény: Watt mm-es ventilátor Kábelhossz: 50 cm felett Zajszint Alaplapi 4+4 tűs, 12 voltos csatlakozója jó hosszú 60 centiméteres kötegen ül. A fő 24 tűs köteg 50 centiméteres hosszával sem lesz baj, a 6 és 6+2 tűs PCI Express grafikus kártyákhoz valók pedig még öt centiméterrel hosszabbak. Perifériákhoz összesen hat SATA és három IDE csatlakozó jár, egészen okosan elosztva. Van egy régi gépekhez való kábel két IDE és egy flopi konnektorral, egy modern három SATA-val és egy vegyes, melyre a három SATA után még egy IDE csatlakozó került.

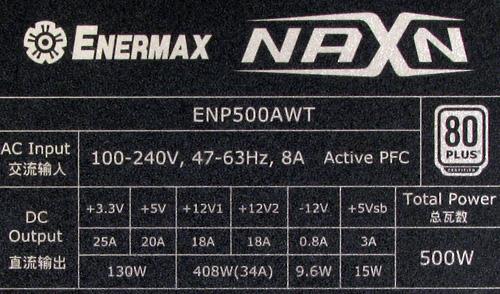

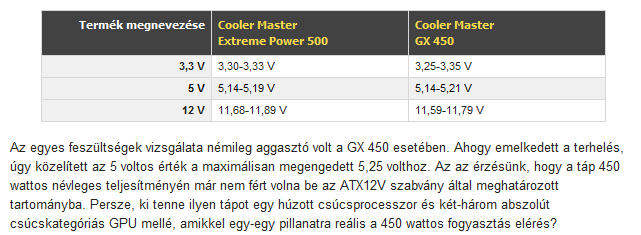

34 Táblázatunkban a konnektorból felvett fogyasztási értékek szerepelnek. Azok a mennyiségek, amit a táp felvesz az elektromos hálózatból, majd megfelelő egyenárammá alakítva a számítógépnek továbbít. Ez a folyamat veszteséggel jár, mely a modern tápoknál 10-20%-ot tesz ki, és hőenergia formájában manifesztálódik. Hatásfoka 80-85%.

35 NAXN-nal úgy wattnyi energiát pazaroltunk el az áram átalakítása során. A 60 watt pedig nem piskóta, ennek lekezeléséhez már 35 db környékére felpörgött a táp ventilátora.

36 Fixkábeles Moduláris változat: lecsatlakoztatható kábeles

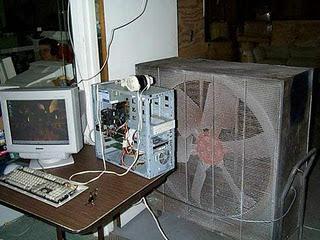

37 UPS Szünetmentes akkumulátor lép működésbe áramkimaradás esetén Túlfeszültség elleni védelmet is nyújt Kb. 500 W kimeneti teljesítmény: egy átlagos PC + monitor tápellátását 10 percig tudja biztosítani áramszünet esetén

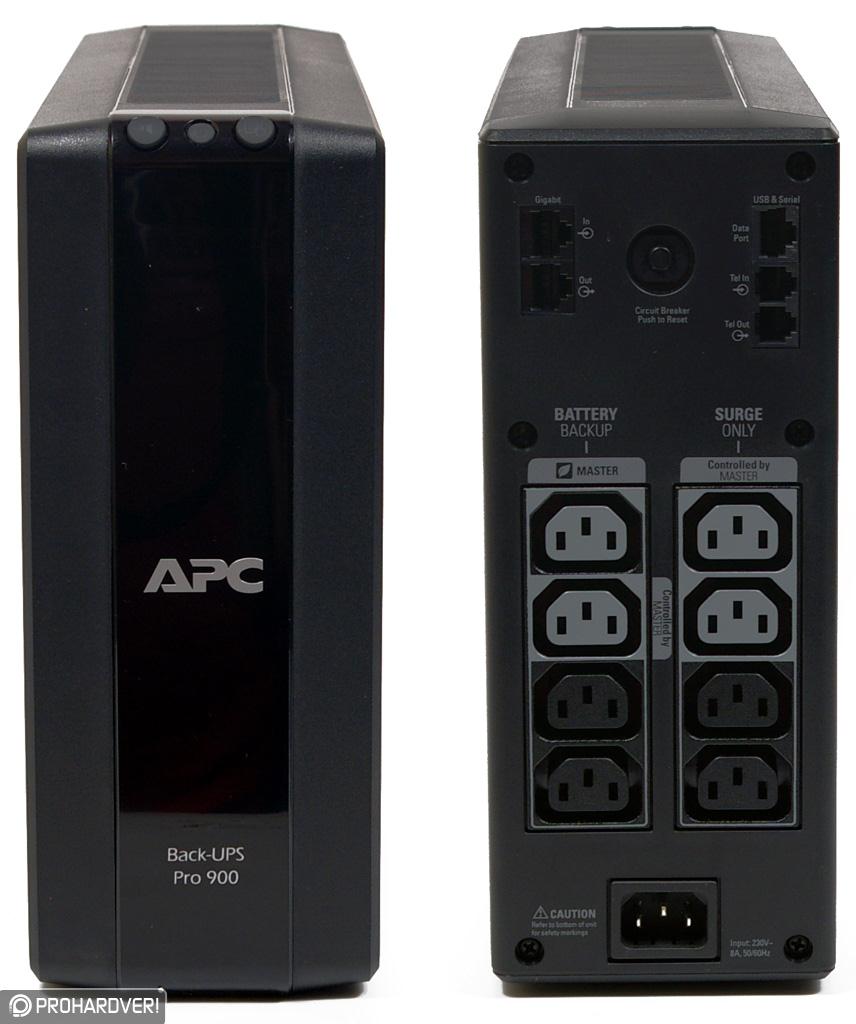

38 Táp - UPS

39 HŰTÉS

40 Processzor hűtés Ventilátorméret: 12 cm Hő csövek, amik a lamella sorra, bordára vezetik a hőt Csatolófelületen szilikonpaszta Folyadék felületen sikló csúszógyapágyon forog a lapátkerék Fordulatszám: rpm Alacsony zajszint Rögzítő eszközök: milyen foglalatokra tehetők

41

42

43

44

45 VGA hűtés

46

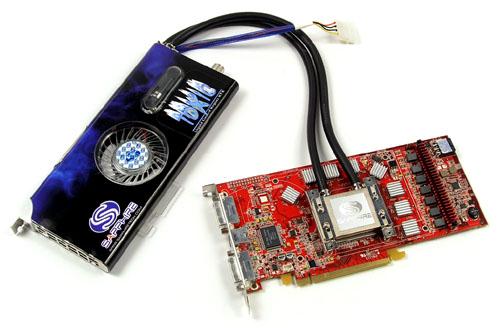

47 Vízhűtéses megoldás - VGA

48

49

50 Merevlemez hűtése SMART HD Sentiel: Melegedésről tájékoztató szoftveres felületek

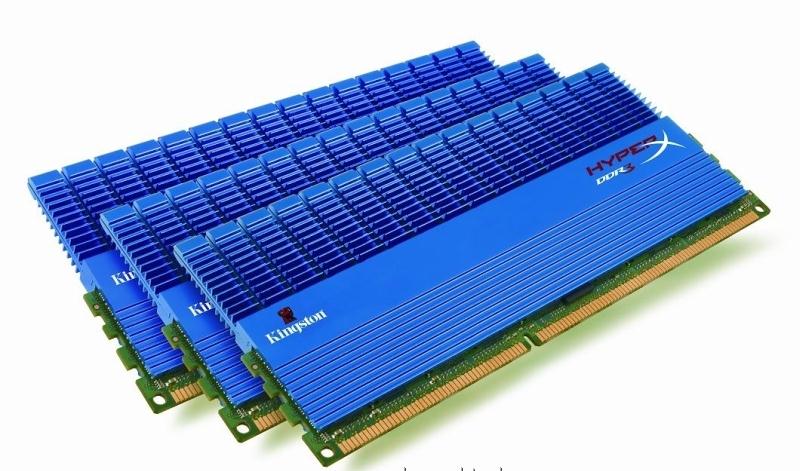

51 Memória hűtése, bordákkal

52 ALAPLAPOK

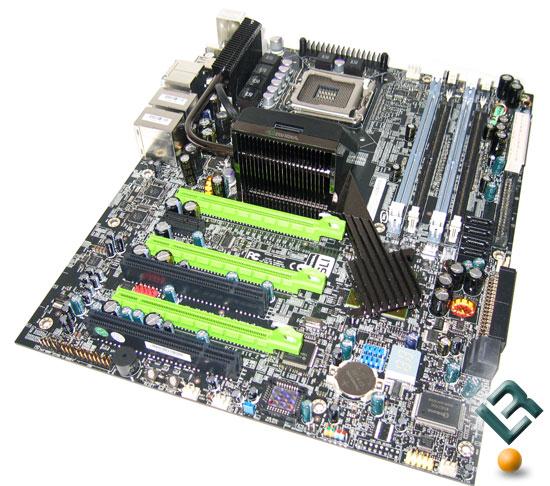

53 Alaplap Processzorfoglalat: INTEL vs. AMD Chipset lapkakészlet határozza meg az adatátvitel sebességét (buszok), bővítőkártyák körét (X58), RAID; grafikus mag, további vezérlők integrálása a CPU-ba Integrált vagy sem Bővítőkártya foglalatok: PCI, PCIe Csatolók: IDE, SATA Memóriafoglalatok:DDR3 DIMM Csatlakozófelületek: USB, esata, FireWire, soros, párhuzamos, PS/2 Flash BIOS, UEFI Tuningolhatóság

54 BIOS - UEFI

55 Processzor foglalatok AMD AM2, AM3, FM1 foglalatok INTEL Socket LGA 1156, Socket LGA 1366 (LGA 2011) foglalatok

56 AMD alaplapok

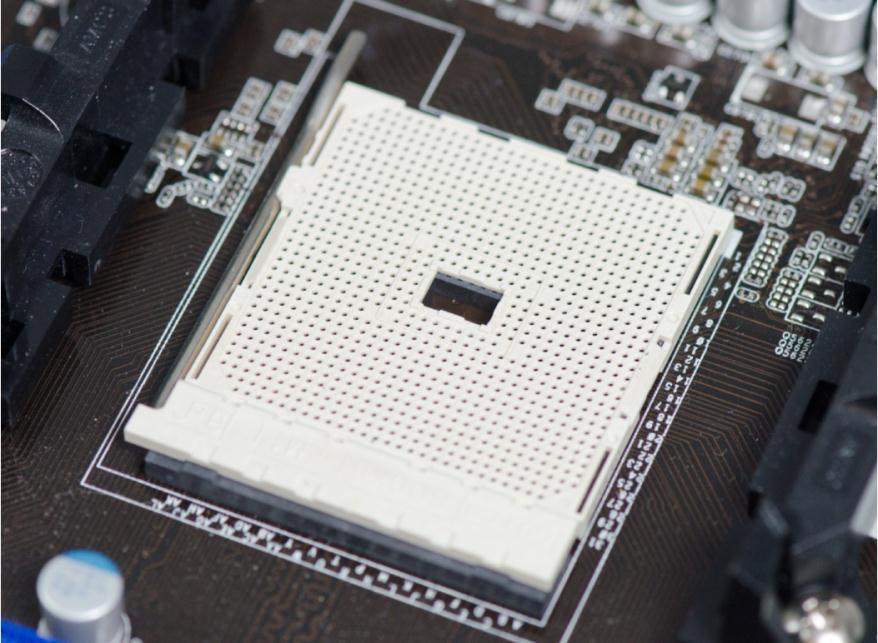

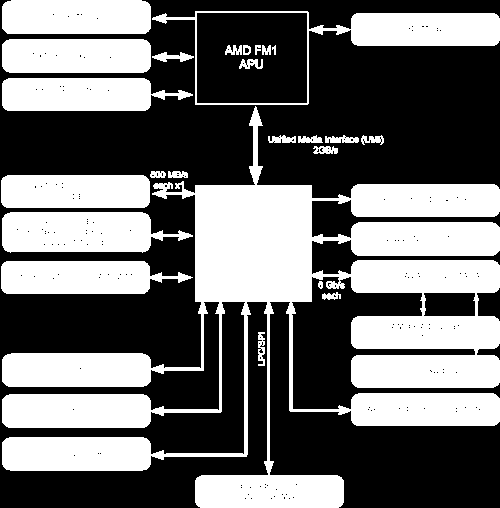

57 Socket FM1 foglalat

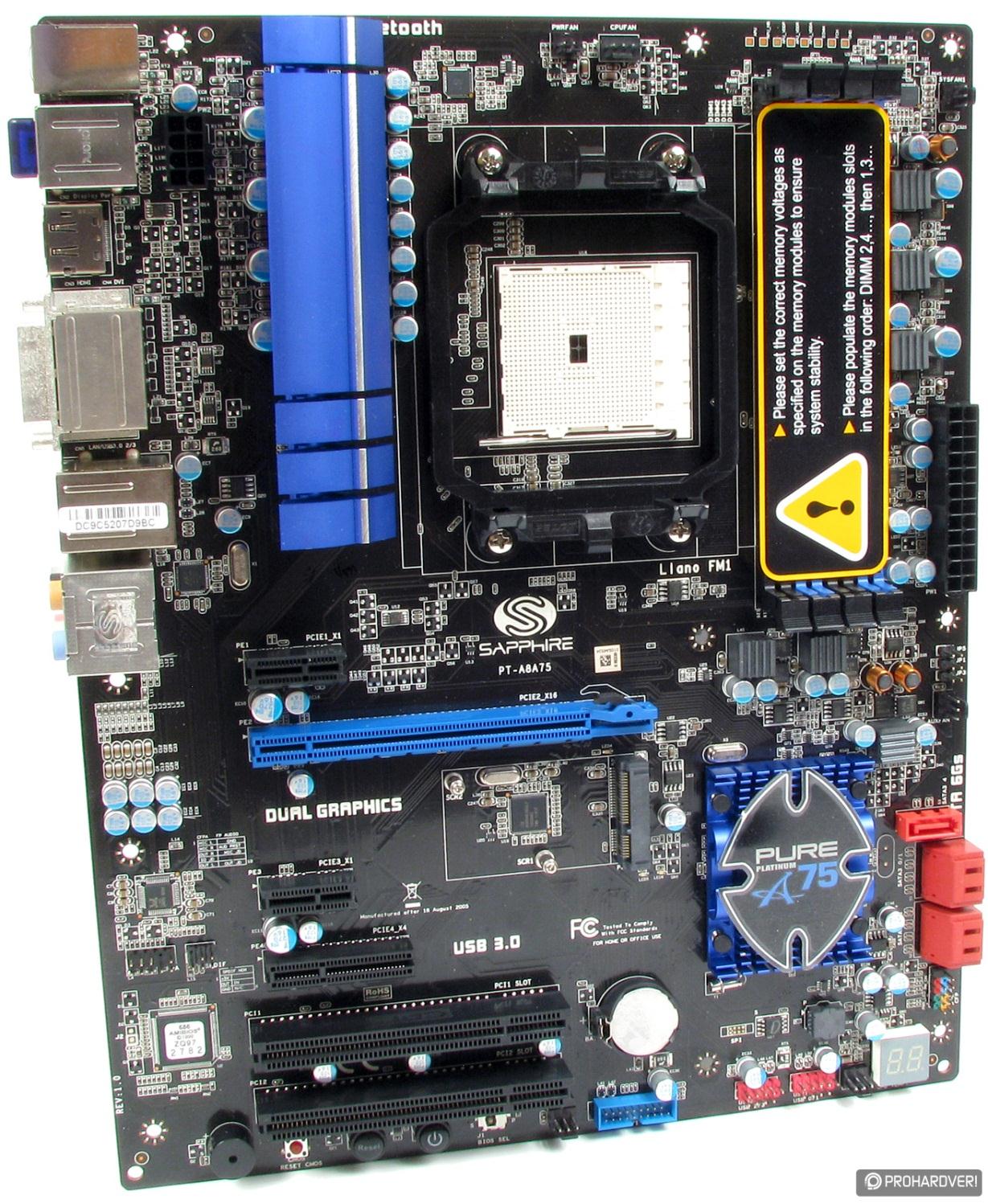

58 Sapphire Pure Platinum A75 alaplap

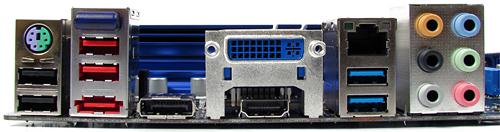

59 Sapphire Pure Platinum A75 4 DIMM slot (DDR3) A75-ös lapkakészlet FM1-es processzorfoglalat 6 SATA port 4 USB PCIe (1 x16; 3 x1), 2 PCI foglalat

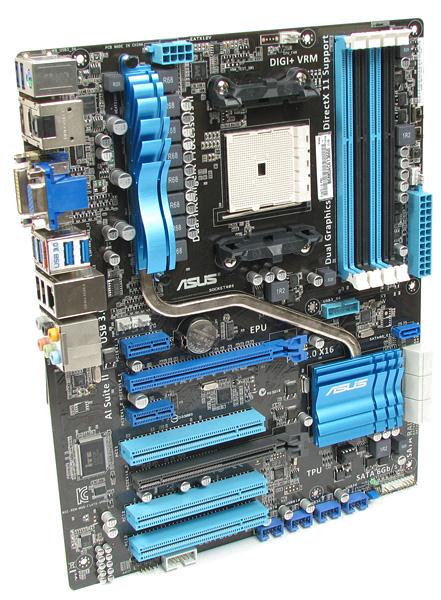

60 ASUS F1A75-V PRO alaplap

61 ASUS F1A75-V PRO

62 INTEL alaplapok

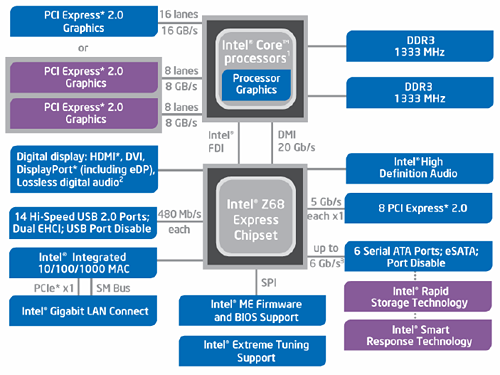

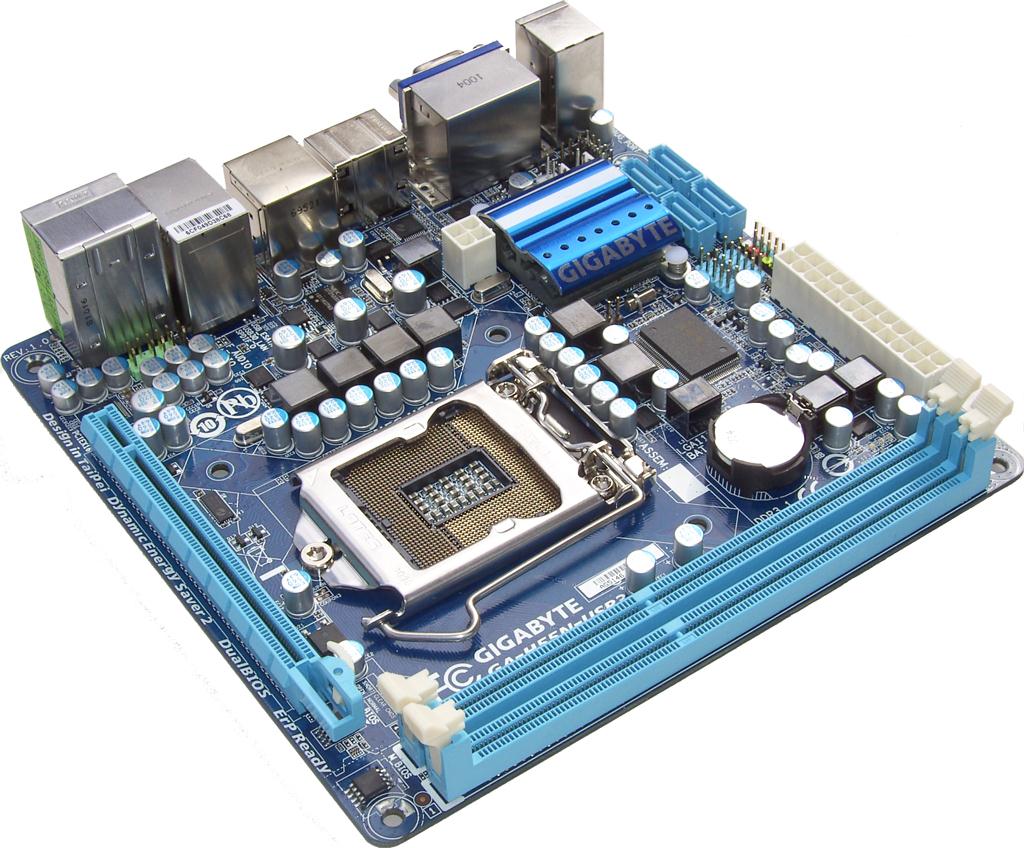

63 Socket LGA 1156 foglalat

64 Socket LGA 1366 foglalat

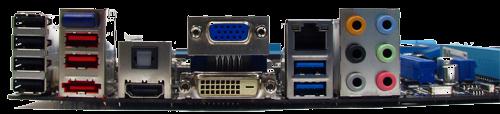

65 Asus P8Z68-V PRO alaplap

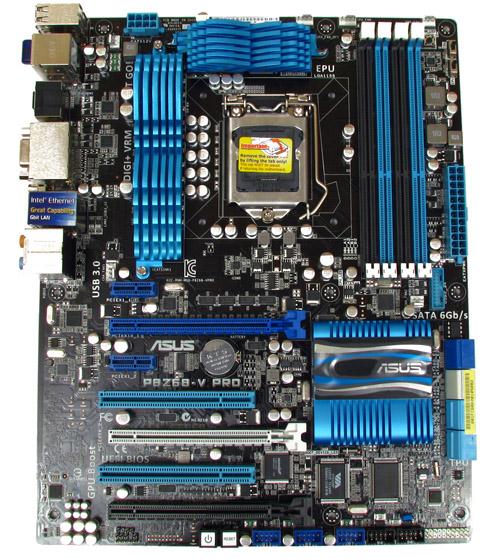

66 Asus P8Z68-V PRO alaplap

67 MSI Z68A-GD80 alaplap tesztje ITT olvasható

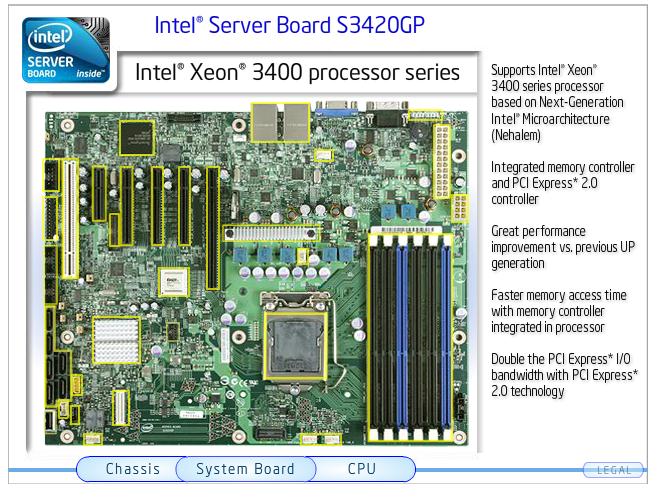

68 Intel Server alaplap

69 Tudatos vásárlás Tesztek olvasása, pl.: prohardver.hu Everest, SiSoftware Sandra, benchmarkok
