1 HÁLÓZATI ESZKÖZÖK Göcs László mérnöktanár KF-GAMF Informatika Tanszék tanév

2 PC építési ismeretek

3 Alaplap

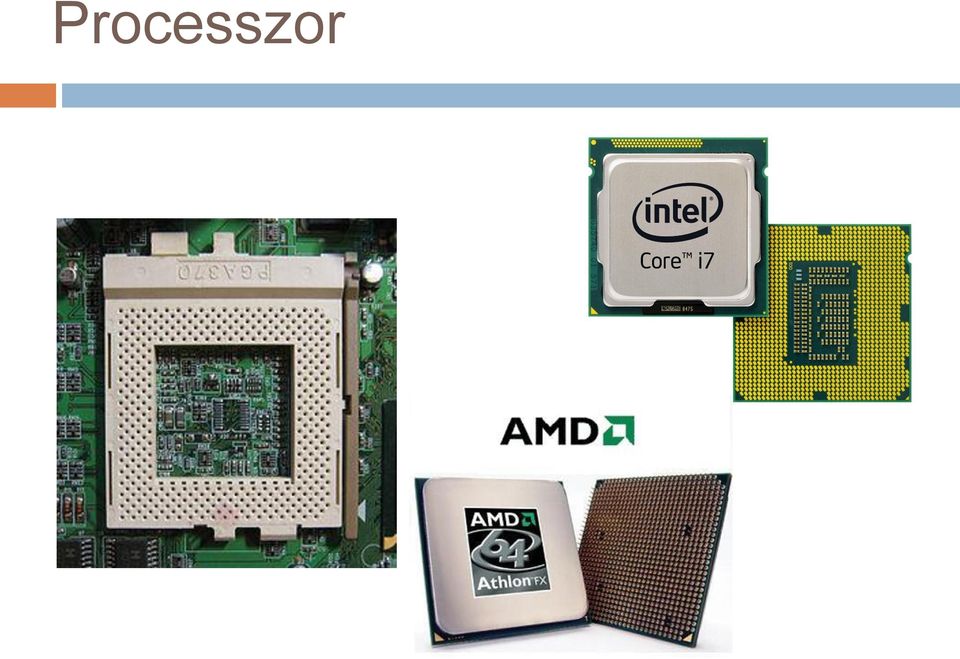

4 Processzor

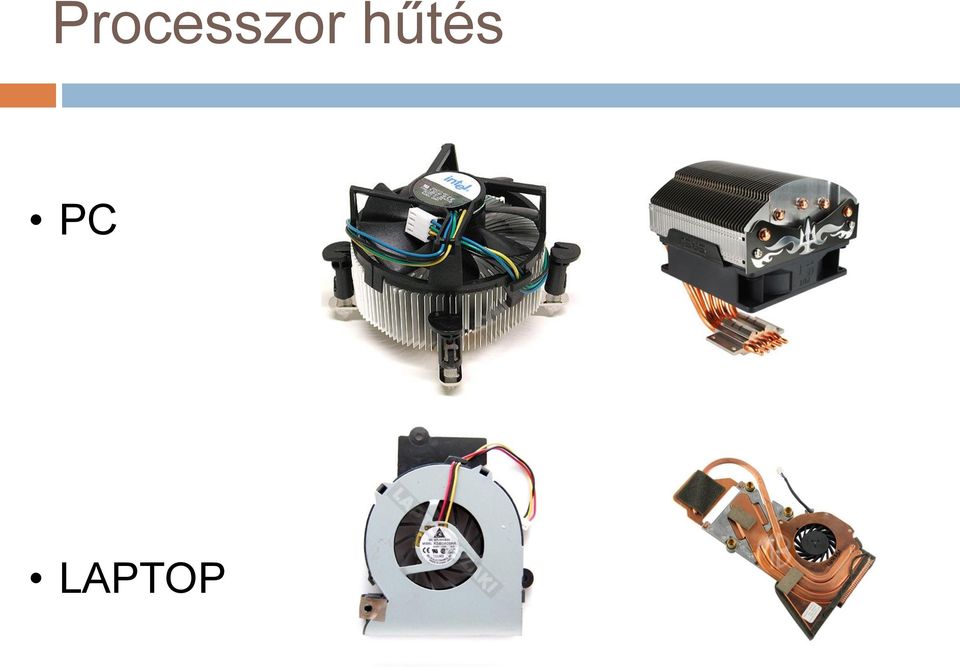

5 Processzor hűtés PC LAPTOP

6 Processzor foglalatok Socket name Socket AM2+ Socket P Year of introduction CPU families Package Pin count Pin pitch Bus speed 2007 AMD Athlon 64 AMD Athlon X2 AMD Phenom AMD Phenom II PGA mm MHz 2007 Intel Core 2 PGA MT/s ( MHz) Socket Intel Atom PGA 441? MHz LGA 1366/ 2008 Intel Core i7 (900 series) LGA GT/s Socket B Intel Xeon (35xx, 36xx, 55xx, 56xx series) 2009 AMDPhenom II PGA mm MHz Socket AM3 AMD Athlon II AMD Sempron LGA 1156/ Socket H 2009 Intel Core i7 (800 series) Intel Core i5 (700, 600 series) Intel Core i3 (500 series) Intel Xeon(X3400, L3400 series) Intel Pentium(G6000 series) Intel Celeron(G1000 series) LGA 1156? 2.5 GT/s Socket G AMDOpteron(6000 series) LGA 1974? MHz Socket C AMDOpteron(4000 series) LGA 1207? MHz LGA Intel Intel Itanium 9300-series LGA 1248? 4.8 GT/s LGA Intel Intel Xeon 6500/7500-series LGA 1567? GT/s LGA 1155/ 2011/Q1 Intel Sandy Bridge-DT LGA 1155? 5 GT/s Socket H2 LGA 2011/ Future Intel Sandy Bridge B2 LGA 2011? GT/s Socket R (2011/Q3) Socket FM AMD Llano Processor PGA mm

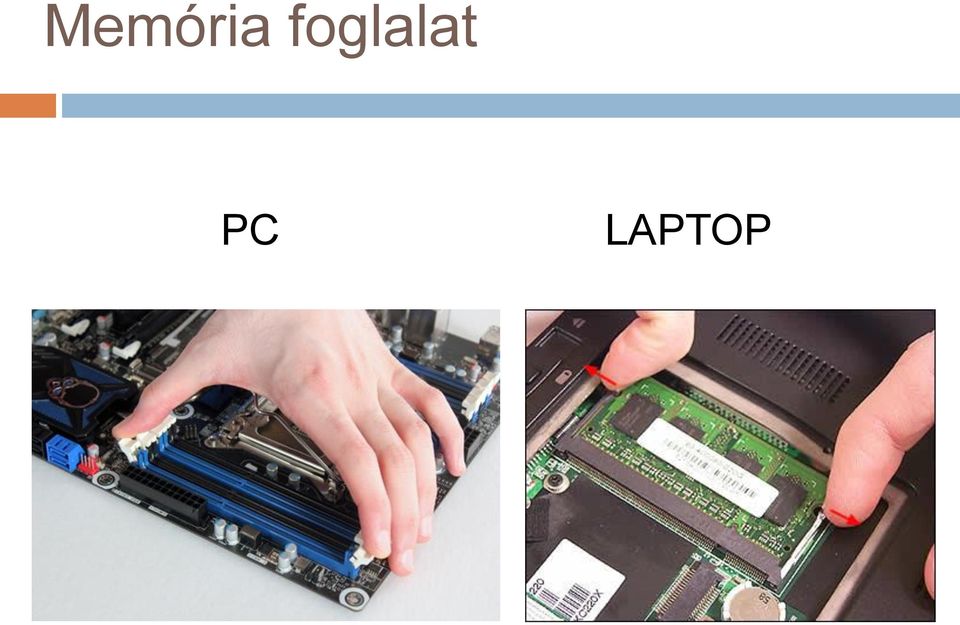

7 Memória foglalat PC LAPTOP

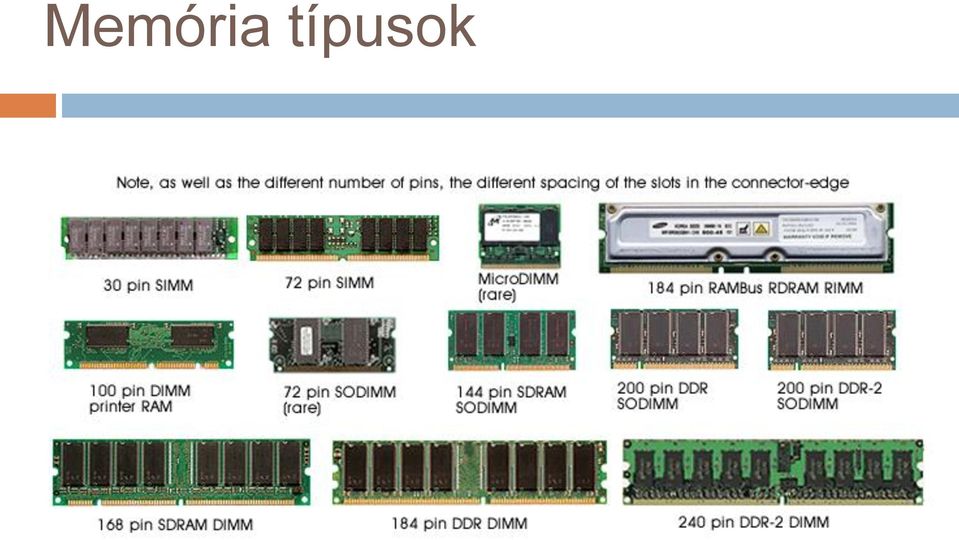

8 Memória típusok

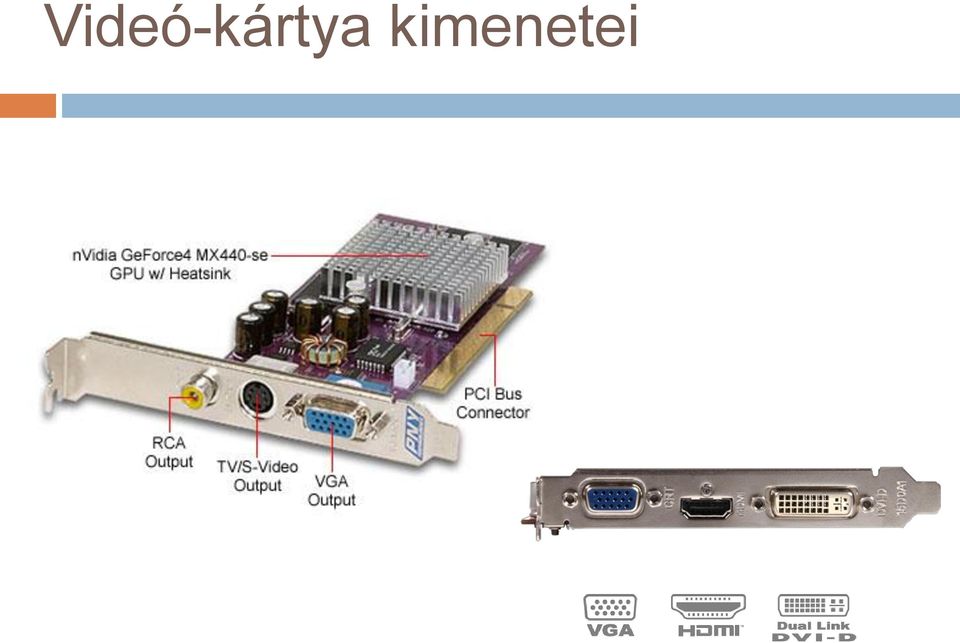

9 Videó-kártya kimenetei

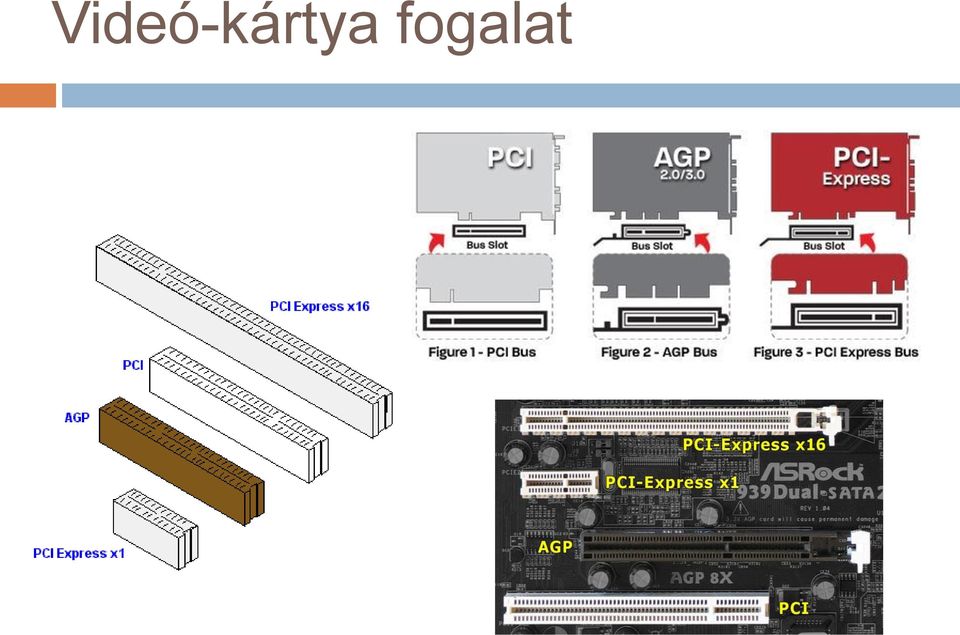

10 Videó-kártya fogalat

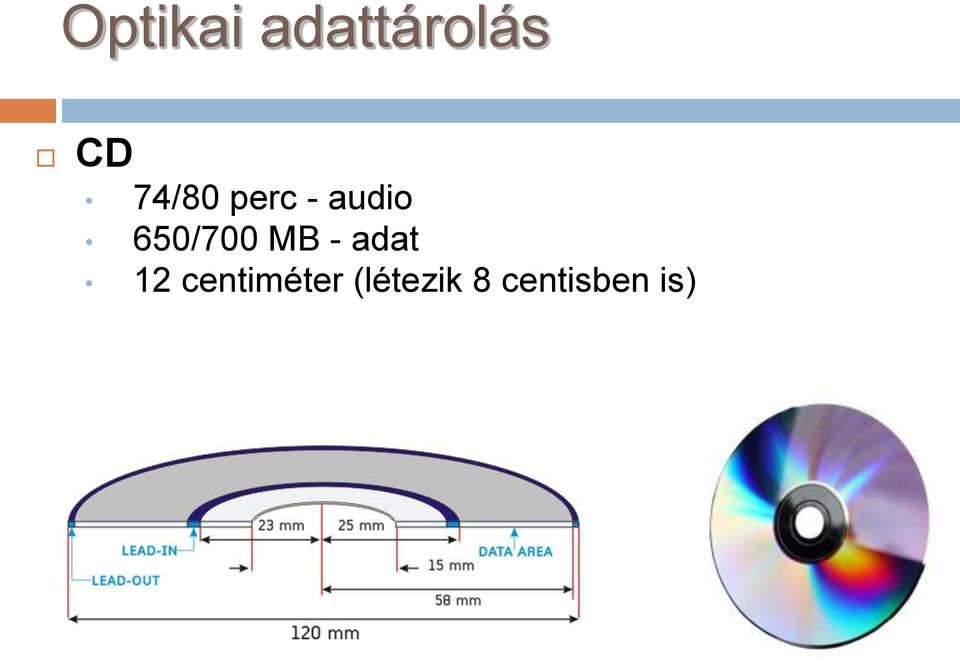

11 Optikai adattárolás CD 74/80 perc - audio 650/700 MB - adat 12 centiméter (létezik 8 centisben is)

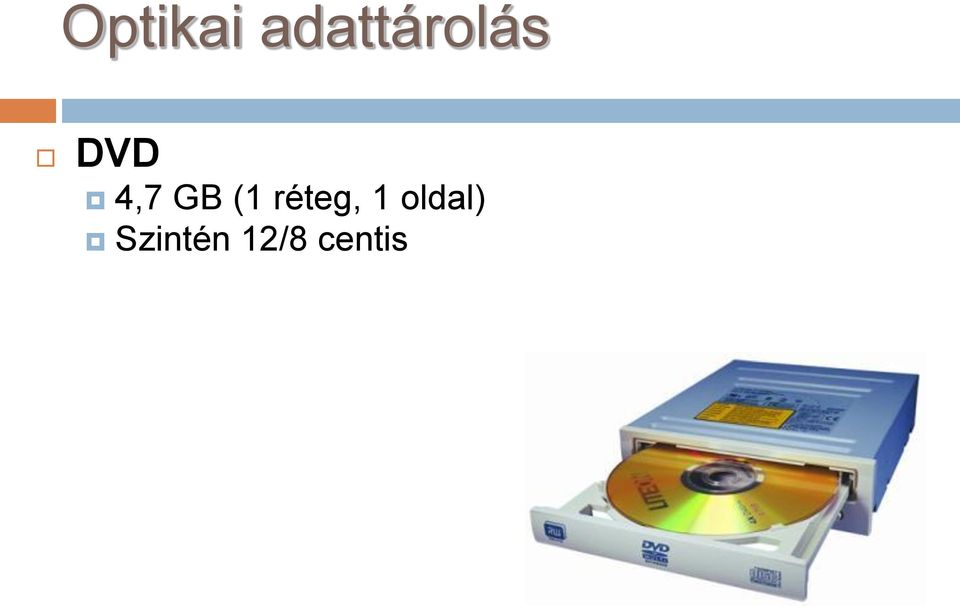

12 Optikai adattárolás DVD 4,7 GB (1 réteg, 1 oldal) Szintén 12/8 centis

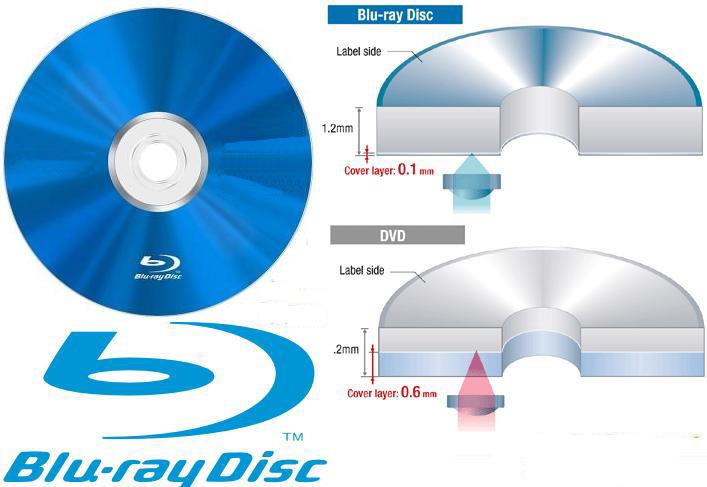

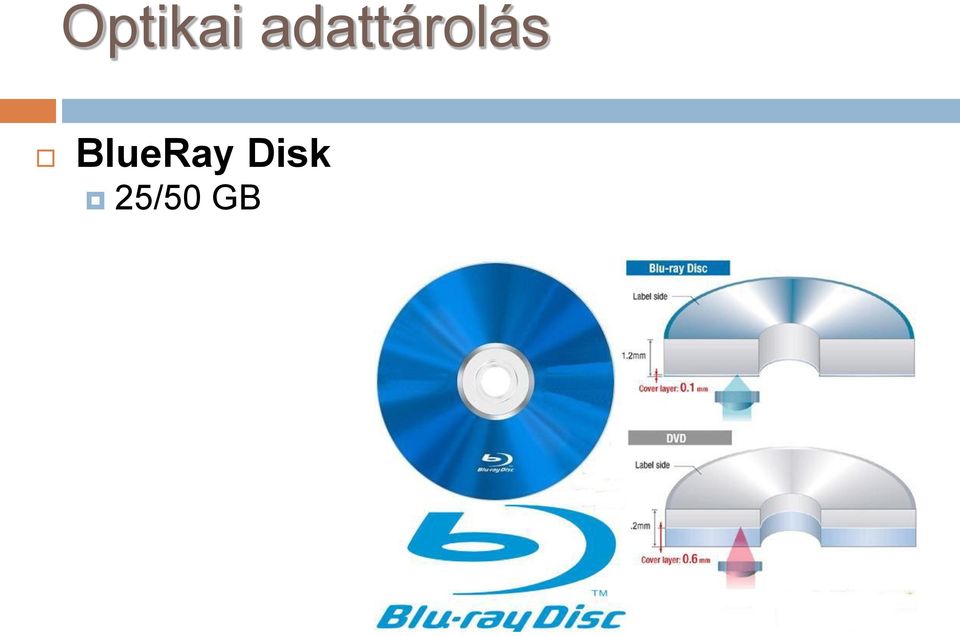

13 Optikai adattárolás BlueRay Disk 25/50 GB

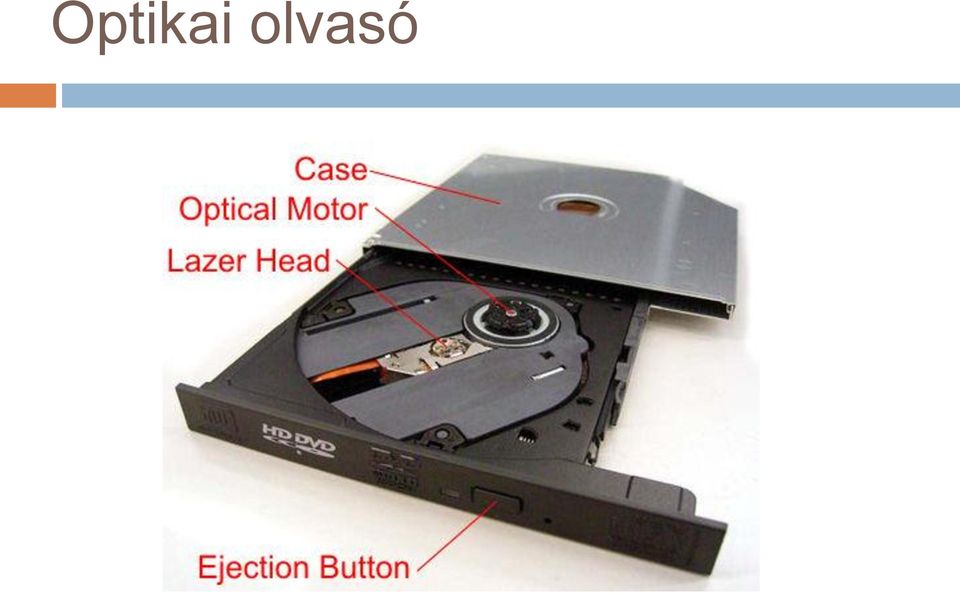

14 Optikai olvasó

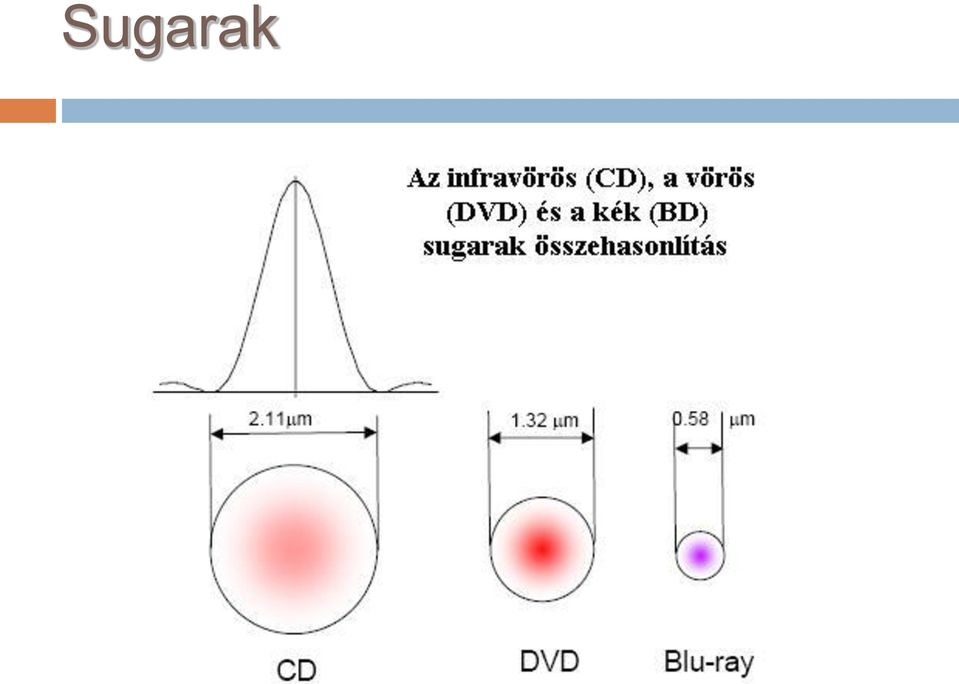

15 Sugarak

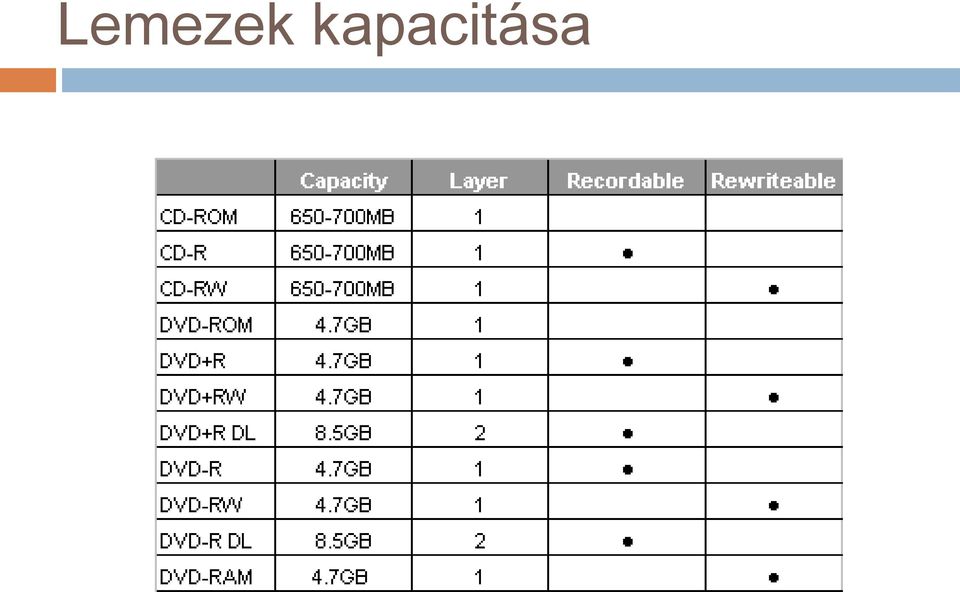

16 Lemezek kapacitása

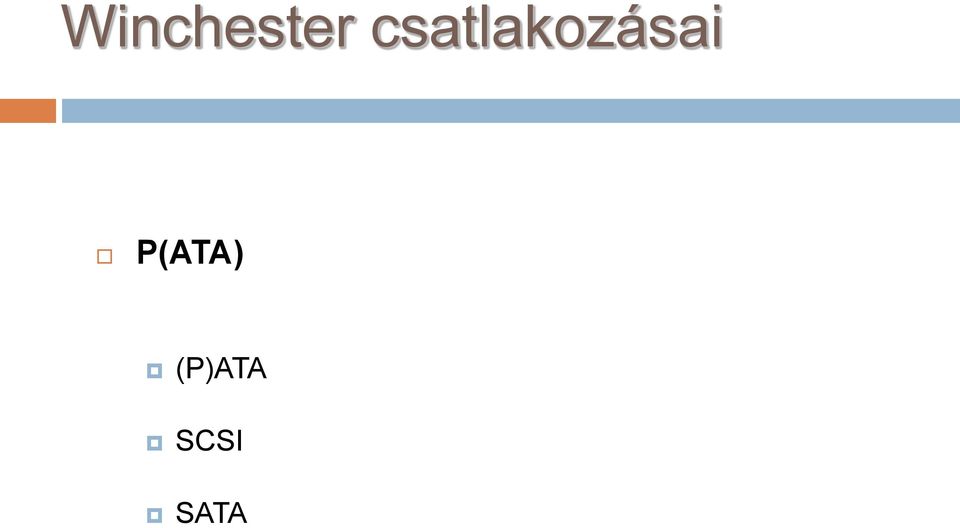

17 Winchester csatlakozásai P(ATA) (P)ATA SCSI SATA

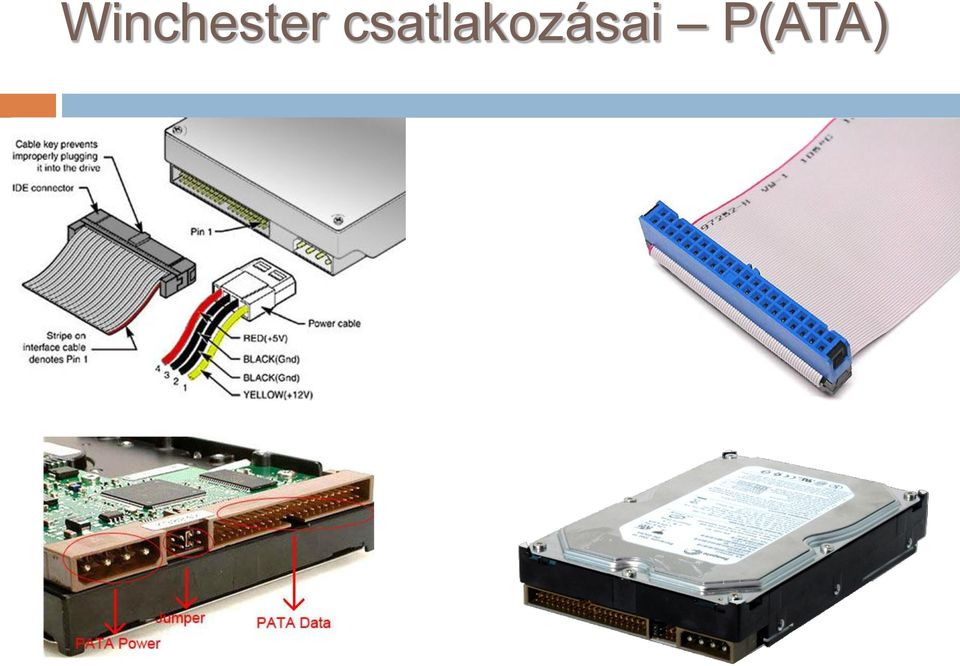

18 Winchester csatlakozásai P(ATA)

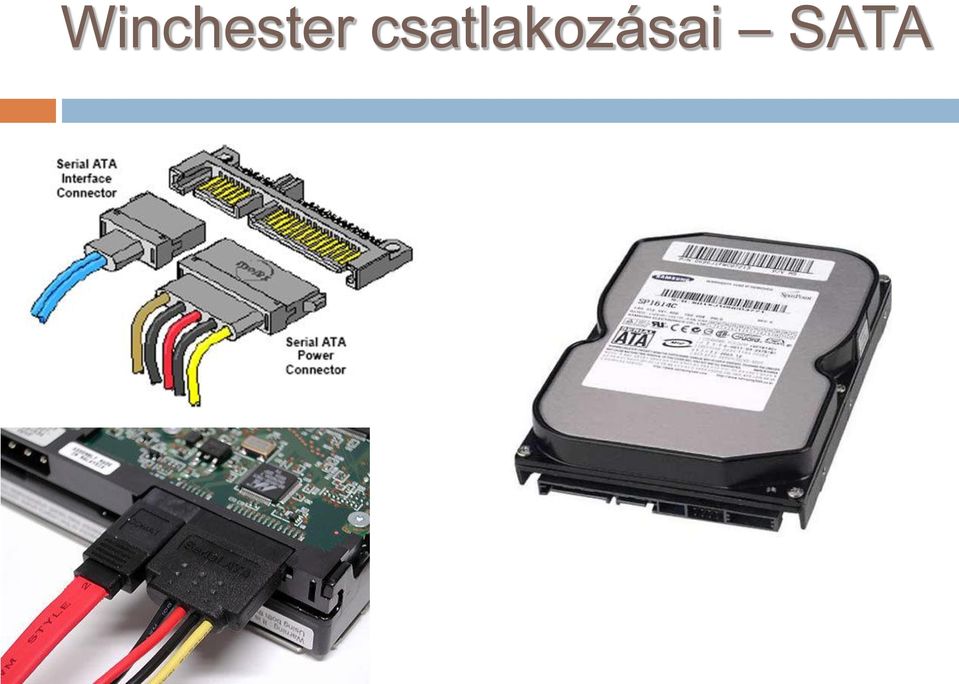

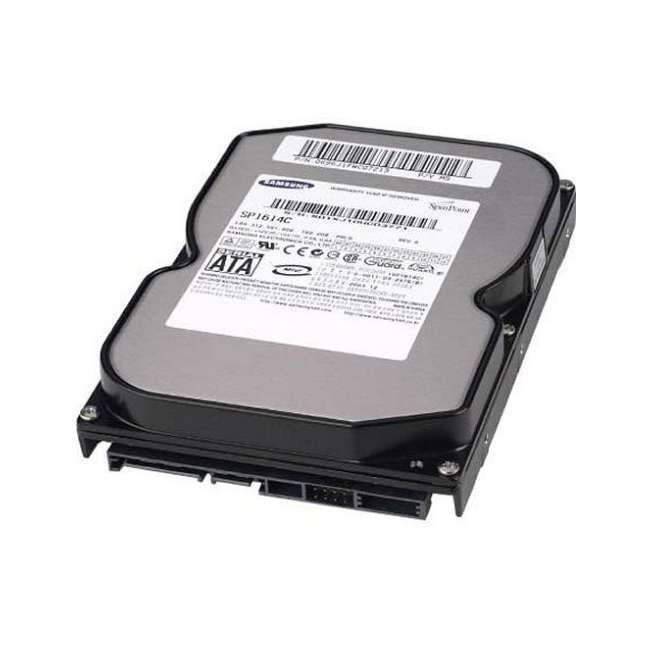

19 Winchester csatlakozásai SATA

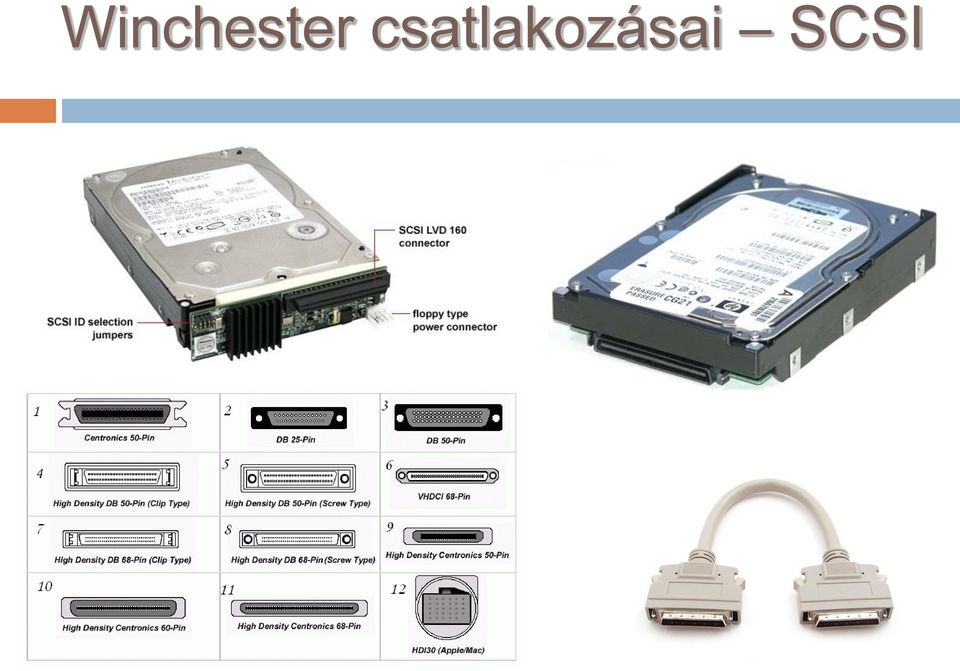

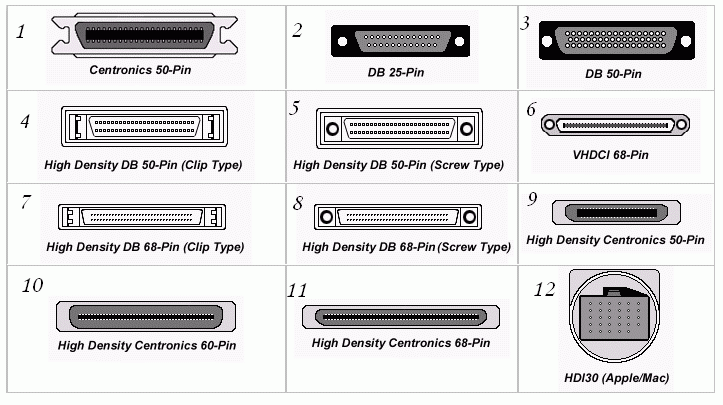

20 Winchester csatlakozásai SCSI

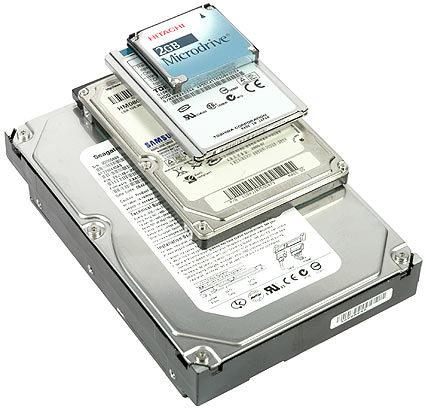

21 Winchester méretek 5,25 3,5 2,5 1,8 (microdrive)

22 Winchester jellemzők Kapacitás 10MB-3TB Fordulatszám (fordulat/perc)

23 Winchester jellemzők Sebesség esata - 300MB/sec SATA 3-600MB/sec SATA 2-300MB/sec SATA 1-150MB/sec PATA 133(IDE) - 133MB/sec SAS - 300MB/sec Ultra-320 SCSI (Ultra-4) - 320MB/sec Ultra-640 SCSI (Ultra-5) - 640MB/sec

24 SolidStateDrive (SSD) Az SSD magyarul szilárdtest-meghajtó, félvezetős memóriát használó adattároló eszköz.

25 SolidStateDrive (SSD) Előnyök a merevlemezzel szemben: rövid indulási idő, nincs felpörgés, Power On - Ready átmenet 1 s mozgó alkatrészek teljes hiánya olvasási várakozási idő 12.5 μs (merevlemezeknél 5,5~12) írási várakozási idő 33 μs (merevlemezeknél 5,5~12 milliszekundum) olvasási sebesség 520 MB/s (felsőbb árkategória) írási sebesség 320 MB/s (felsőbb árkategória) alacsony áramfelvétel zaj teljes hiánya (nincsenek mozgó alkatrészek, például motor vagy fej) mechanikai megbízhatóság képes elviselni szélsőséges ütést, vibrációt, nyomást, hőmérsékletet széles hőmérsékleti tartományban képes működni tipikus merevlemez 5-55 C között, míg a flash SSD C között is működőképes viszonylagosan állandó olvasási és írási teljesítmény kis fizikai méret és tömeg Az SSD hátrányai magas ár az újraírások száma korlátozott: átlagos flash-memória szer írható, drágább memóriáknál ez akár az 5 milliót is elérheti.

26 PENDRIVE-ok

27 Memóriakártyák

28 Csatlakozók: PS/2 Csatlakozás: 6 pin/mini Din Billentyűzet/egér IBM Personal System/2 series Lábak: 1 = Data + 2,6 = n.cs. 3 = GND 4 = VCC (+5V 275mA) 5 = +CLK

29 Csatlakozók: USB Csatlakozás: 4+1 pin Perifériák nagy része Universal Serial Bus USB 1.0 ( ) 1,5 Mbit/sec USB 1.1 ( ) 12 Mbit/sec USB 2.0 ( ) 480 Mbit/sec USB 3.0 ( ) 5 Gbit/sec

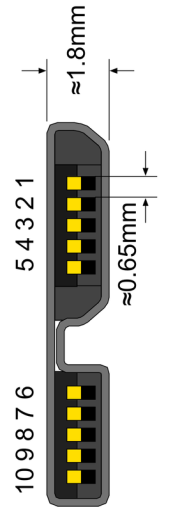

30 USB változatok

31 Csatlakozók: Soros (Com) Csatlakozás: Soros port Csatlakozó: DSUB-9 Lábak: 2 sorban 4+5 Paraméterei: Sebesség (9600 bps) Data bitek ( ) Stop bitek (0-1) Paritás Átvitel vezérlés

32 DSUB -9 Pin SIG. Signal Name DTE (PC) 1 DCD Data Carrier Detect in 2 RXD Receive Data in 3 TXD Transmit Data out 4 DTR Data Terminal Ready out 5 GND Signal Ground - 6 DSR Data Set Ready in 7 RTS Request to Send out 8 CTS Clear to Send in 9 RI Ring Indicator in

33 Csatlakozók: Párhuzamos (Printer Port) Csatlakozás: Párhuzamos port Csatlakozó: DSUB-25 Lábak: 2 sorban Felhasználása: nyomtatók, számítógépek

34 DSUB -25

35 DSUB -25 Pin No (D-Type 25) Pin No (Centronics) SPP Signal Direction In/out Register Hardware Inverted 1 1 nstrobe In/Out Control Yes 2 2 Data 0 Out Data 3 3 Data 1 Out Data 4 4 Data 2 Out Data 5 5 Data 3 Out Data 6 6 Data 4 Out Data 7 7 Data 5 Out Data 8 8 Data 6 Out Data 9 9 Data 7 Out Data nack In Status Busy In Status Yes Paper-Out / Paper-End In Status Select In Status nauto-linefeed In/Out Control Yes nerror / nfault In Status ninitialize In/Out Control nselect-printer / nselect-in In/Out Control Yes Ground Gnd

36 Csatlakozók: Dsub-15 (VGA) Analóg monitor jel továbbítása DSUB-15-ös csatlakozó (3x5pin)

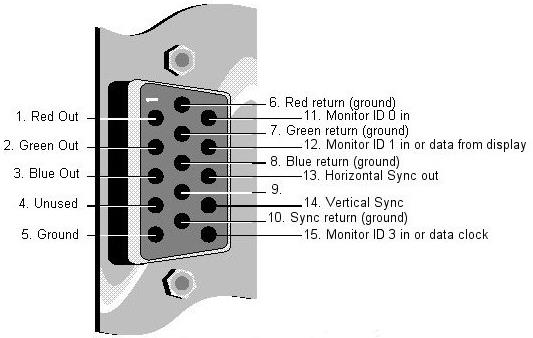

37 DSUB Red out 6. Red return 11. Monitor ID 0 in 2. Green out 7. Green return (ground) 12. Monitor ID 1 in or data from display 3. Blue out 8. Blue return (ground) 13. Horizontal Sync out 4. Unused Vertical sync 5. Ground 10. Sync return (ground) 15. Monitor ID 3 in or data clock

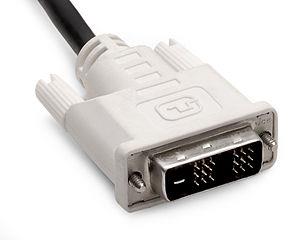

38 Csatlakozók: DVI Analóg és digitális monitor jel (mindkettő) DSUB-15-ös csatlakozó (3x5pin) Láthatóan jobb kép az analóghoz képest!! 24+5 pin (D+A)

39 DVI

40 DVI

41 Csatlakozók: HDMI 19 pin (digitális videó+hang) Fajtái: a 1.4a (ARC,4x2K,EC)

42 HDMI

43 Felbontások elnevezés vízszintes függőleges VGA SVGA XGA SXGA UXGA p Full HD WQUXGA

44 Otthoni és mikro-vállalati hálózat

45 A bejövő internet kapcsolat Vezetékes kapcsolat Telefonhálózat UTP kábel Vezeték nélküli kapcsolat Mikrohullám Mobil internet

46 Telefonosos bejövő kapcsolat Telefon Bejövő telefonos hálózat Jel elosztás Modem Számítógép

47 UTP-s bejövő kapcsolat Bejövő Internet (UTP) ROUTER Számítógép

48 Mikrohullámú kapcsolat Mikrohullámú torony jel Mikrohullámú vevő antenna PoE eszköz ROUTER Számítógép

49 Mobil internet kapcsolat Mobilszolgáltatói hálózat Mobil stick vevő 3G / 4G ROUTER Számítógép

50 Hálózat kiépítése (több kliens kiszolgálása) Vezetékes Vezeték nélküli

51 Összetett Router

52 Összetett Router Több kliens gép kapcsolódása vezetékkel LAN1-4 Vezeték nélküli kommunikáció Még több kliens számára Titkosításos megoldás (WPA2/PSK) USB Hálózati nyomtató kezelése Központi adattároló

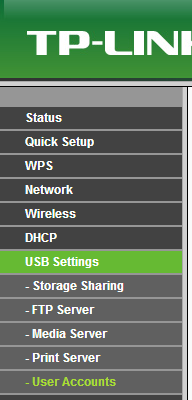

53 USB konfigurálási lehetőségei

54 HOMEPLUG AV Az otthoni hálózatot használja adatok továbbításra Mbps 300méter távolság Rossz WiFi jel esetén Nagy távolságok áthidalására

55 Vékony kliens technológia

56 Vékony kliens technológia A vékony kliensek úgynevezett solid-state készülékek, diszk és mozgó alkatrészek nélkül, amelyek kapcsolatban vannak egy központi szerverrel néhány elérési szoftver vagy böngésző által. Az információ feldolgozása a szerveren történik, az adatok bevitele pedig a felhasználó által a vékony kliens készüléken. Minden alkalmazás a központi szerveren fut, mialatt a felhasználó egység csak annyi számítógépes forrást használ, amennyi szükséges, hogy elérje a szervert.

57 Vékony kliens technológia Előnyök: Alacsony üzemeltetési költségek Jóval olcsóbb, mint a hagyományos PC Kevesebb karbantartás (nincs mozgó alkatrész) Kisebb teljesítményfelvétel (alacsony fogyasztás) Könnyen mozgatható, költöztethető az egész infrastruktúra Magas szintű biztonság Központosított a rendszer karbantartása Hátrány: Nem igazán támogatja a 3D-t és az AutCad-et Gyenge multimédiás megjelenítés Gyenge minőségű hang átvitel

58 Vékony kliens technológia Alkalmazási terület: Vékonykliens infrastruktúrát elsősorban irodáknak tervezték, ahol a fő tevékenység a dokumentum szerkesztés, és ügyviteli szoftverek alkalmazása. Iskolák Könyvtárak Net kávézók

59 Vékony kliens technológia

60 Vékony kliens technológia

61 Vékony kliens Technológia Konnektorba szerelhető PC
