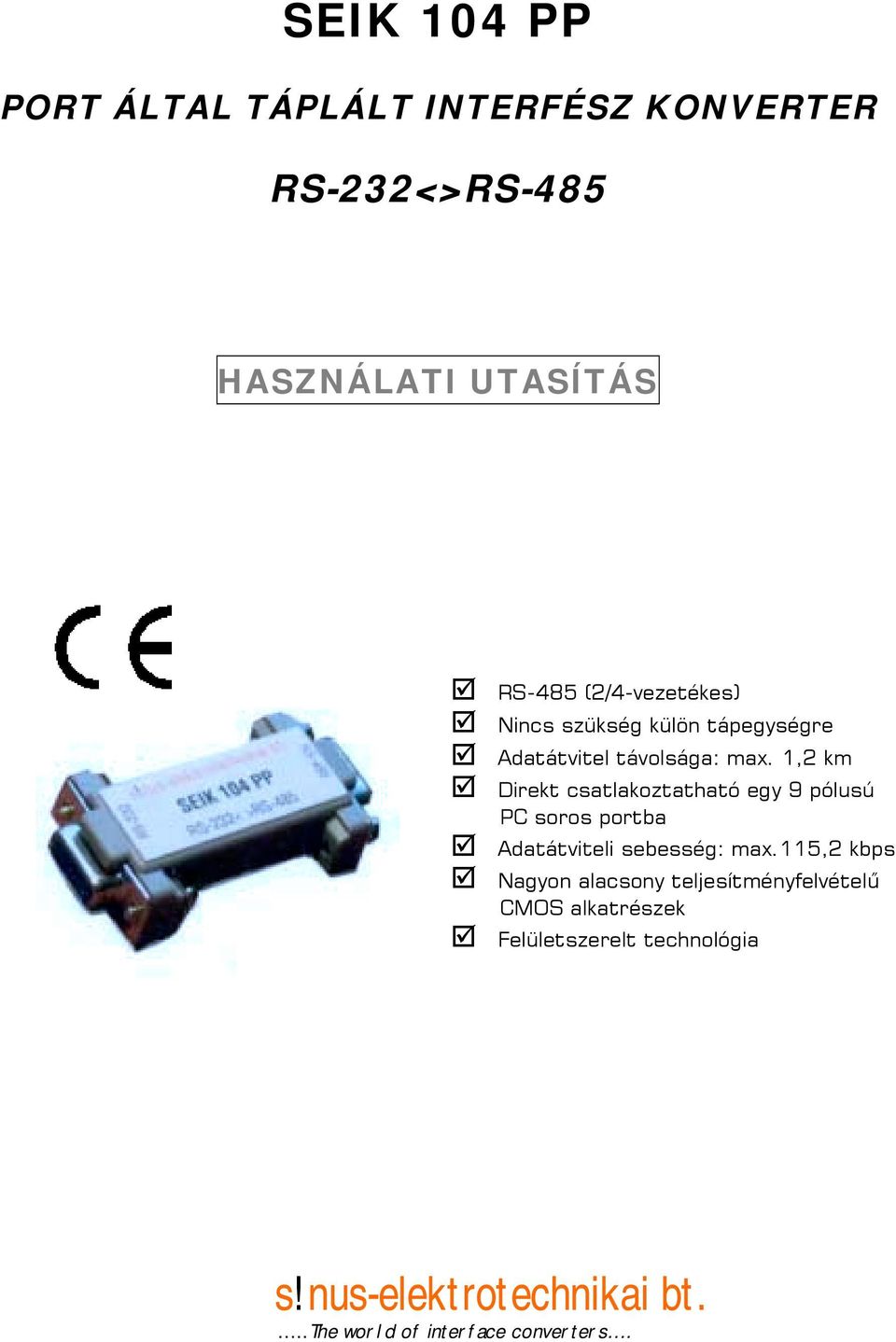

1 PORT ÁLTAL TÁPLÁLT INTERFÉSZ KONVERTER RS-232<>RS-485 HASZNÁLATI UTASÍTÁS! RS-485 (2/4-vezetékes)! Nincs szükség külön tápegységre! Adatátvitel távolsága: max. 1,2 km! Direkt csatlakoztatható egy 9 pólusú PC soros portba! Adatátviteli sebesség: max.115,2 kbps! Nagyon alacsony teljesítményfelvételű CMOS alkatrészek! Felületszerelt technológia s!nus-elektrotechnikai bt...the world of interface converters.

2 - 2 - SEIK 104 PP RS-232<> RS-485 interfész konverter LEÍRÁS: A SEIK 104 PP típusú interfész konverter egy kompakt, dugaszolható interfész átalakító, mely az RS-232 aszimmetrikus jelet RS-485 szimmetrikus jellé alakítja át. Ez a jelátalakítás (konvertálás) kétirányúan történik. A kimenő RS-232 jelet átalakítja RS-485 jellé, és a beérkező RS-485 jelet RS-232 jellé alakítja át. Az átalakító használatával egy soros RS-232 kimenettel rendelkező készülék (számítógép) kommunikálni tud más RS-485 jeleket használó készülékekkel, mely kommunikáció az elektromos zavarokra, zajokra érzéketlen. SPECIALITÁS: A SEIK 104 PP típusú interfész konverter a speciális port által táplált kapcsolásának köszönhetően tápegység nélkül működik. Tápfeszültségét az RS-232 soros port kézfogásos jeleiből veszi (DTR,RTS). ALKALMAZÁS: A SEIK 104 PP típusú interfész konvertert a legkülönbözőbb helyzetekben lehet használni. A következő ábra egy két-vezetékes alkalmazást mutat be.

3 - 3 - TESTELÉS, FÖLDELÉS: Az RS-422 és RS-485 rendszernél a kifogástalan működéshez szükséges a testpontok jó összekötése a rendszer mindkét végén. Az összekötés létrejöhet egy külön testkábel alkalmazásával, vagy mindkét végen a készülékek testpontjainak leföldelésével. Ilyenkor a képen látható módon 100 Ω értékű ellenállásokat kell az áramkörbe bekötni, az itt folyó áramok korlátozása végett. LEZÁRÓ ELLENÁLLÁS: Amennyiben az nem szükséges port táplálta konvertereknél ne használjunk lezáró ellenállást (200 kbaud sebességig illetve 300 m átviteli távolságig nem szükséges lezáró ellenállás használata). Amennyiben mégis szükséges, az AC lezárást használjuk, ilyenkor a megfelelő ( Ω) ellenállással sorosan kell kötni egy 1000 pf nagyságú kondenzátort. A lezáró ellenállást az RxA és RxB kapcsok közé kell párhuzamosan bekötni az átviteli vonal két végére. (Lásd a már előzőekben ismertetett ábrákon.) A legtöbb esetben nem kell használnunk lezáró ellenállást a konverterben felhasznált speciális IC-nek köszönhetően. TÁPLÁLÁS, MŰKÖDÉS: Az SEIK 104 PP interfész konverter a tápfeszültségét az RS-232 kézfogásos DTR és RTS vonalakról veszi. Ezen kézfogásos jelek legalább egyikének magas állapotban kell lennie ahhoz, hogy a konvertert megfelelően táplálni tudja. Az RS-485 adó növekvő RTS jelnél engedélyezett, és csökkenő RTS jelnél tiltott. Az RS-485 vevő tiltott, ha az adó engedélyezett, és engedélyezett, ha az adó tiltott. A maximális tápellátás érdekében, az RS-232 kézfogásos jelek nincsenek visszahurkolva (egymással összekötve). Ennek eredményeképpen, a CTS, DCD és DSR vonalak alacsony állapotúak. Amennyiben a szoftver, amit használunk megkívánja, valamely kézfogásos vonalak visszahurkolását, úgy azt egy összekötő dobozban, vagy kábelben megtehetjük. Az alábbi felsorolásban bemutatjuk, milyen jelszinteknél, hogyan működik a készülék: RTS - alacsony, DTR - alacsony : Nem működik a konverter RTS - magas, DTR - magas : Adásban van a konverter RTS - alacsony, DTR - magas : Vételben van a konverter RTS - magas, DTR - alacsony : Adásban van a konverter

4 - 4 - Az RS-232 oldal kialakítása olyan, hogy egyből dugaszolható a számítógép, vagy más DTE készülék COM portjába. ELŐFESZÍTŐ ELLENÁLLÁSOK: A SEIK 104 PP interfész konverterben felhasznált előfeszítő ellenállások értéke 4,7 kω. CSATLAKOZÓ BEKÖTÉSEK: RS-232 OLDAL (SUB-D 9 MAMA) RS-485 OLDAL (SUB-D 9 PAPA) 1-1 Test(GND) 2 RXD 2 Test(GND) 3 TXD 3 TxB (+) 4 DTR 4 RxA (- ) 5 SGND 5 Test(GND) 6-6 Test(GND) 7 RTS 7 TxA (- ) 8-8 RxB (+) 9-9 Test(GND) papa mama AZ RS-485 OLDALI KÁBEL KIVÁLASZTÁSA: Az RS-422 és az RS-485 szabvány sodrott érpárú kábel használatát írja elő. Kábelkiválasztásnál figyeljünk arra, hogy gondoljunk a testvezetékre is. A leggyakrabban használt kábeltípus a CAT 5. (UTP vagy STP) kábel 24 AWG átmérővel. HIBAELHÁRÍTÁS: Amennyiben nem működik a rendszer, kérjük ellenőrizze le az alábbiakat: Ellenőrizze le azt, hogy a konverter A / B csatlakozásai megfelelően vannak-e bekötve a kábel mindkét oldalán. Ellenőrizze le, hogy a konverter megkapja-e a megfelelő tápfeszültséget a DTR és/vagy RTS jelekről (egyszerű feszültségméréssel). Ellenőrizze le, hogy mindegyik lezáró ellenállással sorba legyen kötve egy 1000 pf-os kondenzátor. Nézze meg, hogy megfelelően van-e bekötve a felhasznált testkábel, vagy földelés. MŰSZAKI SPECIFIKÁCIÓ: RS-232 oldal: Csatlakozó: RS-422 oldal: Csatlakozó: Adatsebesség: Rt lezáró ellenállás: Tápfeszültség: RS-232 oldal: SUB-D 9 pólusú mama SUB-D 9 pólusú papa max. 115,2 kbps nincs a konverterben +5 V DC (RTS és/vagy DTR jelből)

5 - 5 - Hőmérséklet: Üzemi hőmérséklet: 0 C tól + 50 C Tárolási hőmérséklet: -20 C tól + 70 C Méret: Súly: GARANCIA: 61mm x 29mm x 16mm 20 gramm A gyártó a készülék rendeltetésszerű használata és szakszerű kezelése során bekövetkezett meghibásodások esetére garanciát vállal a vásárlástól számított 12 hónapra. Ez idő alatt a meghibásodott részeket pótolja, szükség esetén a készüléket kicseréli illetve a javítás jogát fenntartja. A készülék javítása céljából felmerülő szállítási költségek a készülék tulajdonosát terhelik. A garanciába nem tartozik bele a készülék nem megfelelő használatából, valamint a külső behatásokból adó hibák. EGYÉB TERMÉKEINK: Interfész konverterek: RS-232<>RS-422/485 nagy sebességű Null modemek, gender-changer, stb. RS-232<>20mA áramhurok (IEC1107) RS-232<>TTL (CMOS) RS-232<>RS422/485 szigetelt Különböző tartozékok, kábelek, stb. RS-232<>optikai leolvasó fej (IEC1107) RS-232<>RS-422 SMPTE video szabvány kompatibilis, port táplált! Kérje az RS-232/422/485 szabványokat, valamint termékeinket is ismertető ingyenes információs füzetünket, vagy keresse fel honlapunkat. GYÁRTÓ: s!nus-elektrotechnikai bt. I 9028 Győr, Móra tér 17. I tel:96/ I fax:96/ I mobil:30/ I info@s-e.hu
