1 BIZTONSÁGI VIZSGÁLATOK GÉPEKEN, HORDOZHATÓ KÉSZÜLÉKEKEN, KAPCSOLÓSZEKRÉNYEKEN ÉS MÁS BERENDEZÉSEKEN Hermann Zoltán C+D Automatika Kft Budapest, Földvári u. 2. Tel , Fax info@meter.hu Készült a METREL segítségével.

2 A biztonság vizsgálata: - Típusvizsgálat laboratóriumokban - Rutinvizsgálat sorozatgyártásnál - Periódikus vizsgálat - Javításokat, átalakításokat követő vizsgálat

3 BIZTONSÁGI MÉRÉSEK: 1. Átütési szilárdság vizsgálat (átégetés) 2. Védővezető folytonosság és feszültségesés mérése 3. Szigetelési ellenállás mérése 4. Kisütési idő mérése külső belső 5. Szivárgóáram mérése különbségi helyettesítő érintési 6. Funkcionális vizsgálat

4 A leggyakrabban figyelembe vett szabványok: MSZ EN :2010 Gépi berendezések biztonsága. Gépek villamos szerkezetei. 1. rész: Általános előírások (IEC :2005) MSZ EN :2003 Háztartási és hasonló jellegű villamos készülékek. Biztonság. 1. rész: Általános követelmények (IEC :2001, módosítva) MSZ EN :2000 Kisfeszültségű kapcsoló- és vezérlőberendezések. 1.rész: Tipizált és részlegesen tipizált berendezések(iec :1999) MSZ EN :2005 Lámpatestek. 1. rész: Általános követelmények és vizsgálatok (IEC :2003, módosítva) MSZ EN :2007 Angol nyelvű! Villamos motoros kéziszerszámok. Biztonság. 1. rész: Általános követelmények (IEC :2006, módosítva) MSZ EN 60950:2007 Angol nyelvű! Információtechnikai berendezések biztonsága (IEC 60950: , módosítva) MSZ EN :2002 Angol nyelvű! Villamos mérő-, szabályozó- és laboratóriumi készülékek biztonsági előírásai. 1. rész: Általános előírások (IEC :2001) MSZ EN :2010 Angol nyelvű! Hordozható, villamos motoros szerszámok biztonsága. 1. rész: Általános előírások (IEC :1990, módosítva) MSZ EN :2006 Teljesítménytranszformátorok, tápegységek és hasonlók biztonsága. 1. rész: Általános követelmények és vizsgálatok (IEC : 2005 módosítva) MSZ EN 60065:2002 Audio-, video- és hasonló elektronikus készülékek. Biztonsági követelmények (IEC 60065:2001, módosítva) DIN/VDE Javítást, átalakítást követő vizsgálatok és periódikus vizsgálatok

5 Példák szabványok követelményeire (korábbi anyag) Szabvány VDE 0113 VDE 0411 VDE 0711 VDE 0750 MSZ EN MSZ EN MSZ EN MSZ EN Vizsgált készülék Gépek Mérő-, szabályozó és laboratóriumi készülékek Lámpatestek Gyógyászati készülékek Vizsgálat fajtája rendszeres vizsgálat típusvizsgálat típusvizsgálat rendszeres vizsgálat Védővezeték-vizsgálat Ellenállás (ohm) 1,0 mm 2 : 0,33 <0,1 <0,5 Eszköz: <0,1 1,5 mm 2 : 0,26 Hálózattal: <0,2 2,5 mm 2 : 0,19 4,0 mm 2 : 0,33 >6,0 mm 2 : 0,33 Mérőáram >10 A >25 A >10 A >10 A / > 25 A Mérőfeszültség <25 VAC / 60 VDC <12 V <6 VAC Vizsgálat ideje >10 s 1 perc - 5 s Szigetelési ellenállás mérése Alapszigetelés (ohm) 1 M - 2 M - Megerősített szigetelés (ohm) M - 2. védelmi osztályú eszköznél Alapszigetelés (ohm) M - Járulékos szigetelés (ohm) M - Mérőfeszültség 500 V 500 V - Vizsgálat ideje perc - Átütési szilárdság Vizsgáló feszültség Alapszigetelésre 1000 V táblázat szerint 2*U+1000 V 1500 V Megerősített szigetelésre - táblázat szerint 2*U+3500 V 4000 V Járulékos szigetelésre - táblázat szerint 2500 V 2500 V Feszültség fajtája RMS 50 Hz RMS vagy DC vagy csúcs RMS 50 / 60 Hz RMS Lekapcsolási szint % 50 % Felfutás - <10 s gyors gyors Letörés <10 s és <50 s között Vizsgálat ideje 1 s 1 perc 1 perc 1 perc Vizsgáló teljesítmény 500 VA VA -

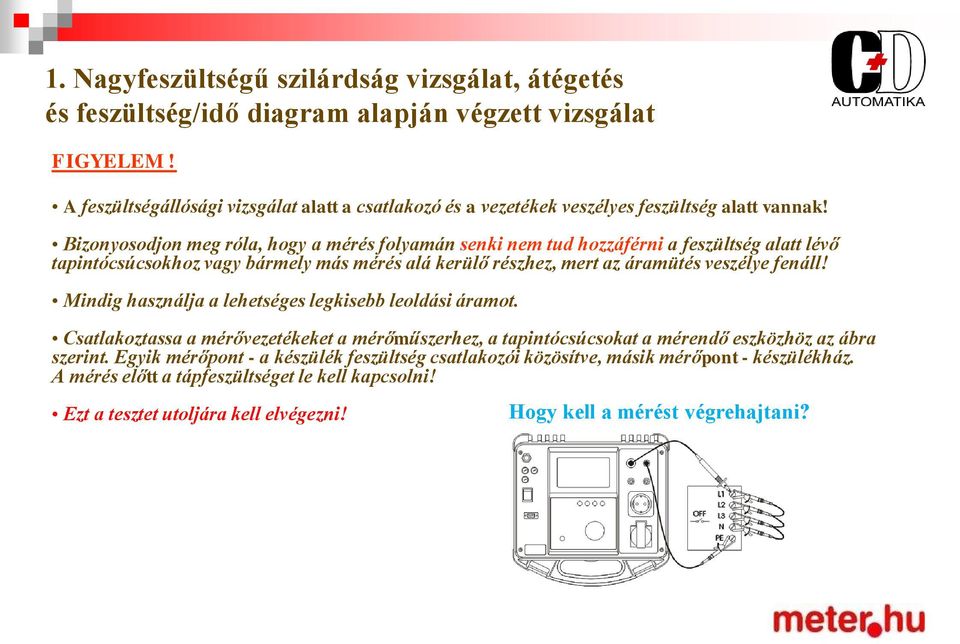

6 1. Nagyfeszültségű szilárdság vizsgálat, átégetés és feszültség/idő diagram alapján végzett vizsgálat FIGYELEM! A feszültségállósági vizsgálat alatt a csatlakozó és a vezetékek veszélyes feszültség alatt vannak! Bizonyosodjon meg róla, hogy a mérés folyamán senki nem tud hozzáférni a feszültség alatt lévő tapintócsúcsokhoz vagy bármely más mérés alá kerülő részhez, mert az áramütés veszélye fenáll! Mindig használja a lehetséges legkisebb leoldási áramot. Csatlakoztassa a mérővezetékeket a mérőműszerhez, a tapintócsúcsokat a mérendő eszközhöz az ábra szerint. Egyik mérőpont - a készülék feszültség csatlakozói közösítve, másik mérőpont - készülékház. A mérés előtt a tápfeszültséget le kell kapcsolni! Ezt a tesztet utoljára kell elvégezni! Hogy kell a mérést végrehajtani

7 Nagyfeszültségű szilárdság vizsgálat, átégetés és feszültség/idő diagram alapján végzett vizsgálat Vizsgáló áramkör Hogy kell a mérést végrehajtani

8 2. Védővezető folytonosság (kis ellenállás mérése) 0.2A/10A/25A mérőárammal és feszültségesés mérése 10 A-es mérésnél Vizsgáló áramkör Hogy kell a mérést végrehajtani - Kétvezetékes mérés - Négyvezetékes mérés - AUTOMATIKUS START

9 3. Szigetelés ellenállás Vizsgáló áramkör Hogy kell a mérést végrehajtani

10 4. Kisütési idő - külső belső Vizsgáló áramkör Hogy kell a mérést végrehajtani

11 5. Szivárgóáram különbségi Vizsgáló áramkör Hogy kell a mérést végrehajtani II. ÉV osztályú készülék csatlakoztatása I. ÉV osztályú készülék csatlakoztatása

12 Szivárgóáram helyettesítő Vizsgáló áramkör Hogy kell a mérést végrehajtani ISOLATED II. ÉV osztályú készülék csatlakoztatása I. ÉV osztályú készülék csatlakoztatása

13 Szivárgóáram érintési Vizsgáló áramkör Hogy kell a mérést végrehajtani II. ÉV osztályú készülék csatlakoztatása I. ÉV osztályú készülék csatlakoztatása

14 6. Funkcionális vizsgálat Vizsgáló áramkör Hogy kell a mérést végrehajtani

15 Vizsgálatok CE Multitester MI 2094 Multiservicer MI 2170 Multiservicer XA MI 3321 OmegaGT Plus MI 3305 BetaGT Plus MI 3304 AlphaPAT MI 2142 GammaGT MI 3311 Nagyfeszültségű szilárdság vizsgálata (VAC) Szigetelési ellenállás mérése Folytonosság vizsgálata Mérőfeszültség V lépcsős vizsgálat (500 VA) n Mérőfeszültség V pillanatnyi érték (500 VA) n Mérőfeszültség 2500 V / 1000 V (250 VA/500 VA) n/n n/n n/ - Átégetés V (500 VA) n Gyors és rövid vizsgálat (Flash Test) 0-2,5 ma n/n (MI 3000 V / 1500 V n/n 3305) Mérőfeszültség 250 V/500 V/1000 V DC n/n/n - / - /n - / - /n n/n/ - n/n/ - n/n/ - Mérőfeszültség Shuko csatlakozóval 250 V/500 V DC n n n n n Mérőfeszültség <12 VAC Mérőáram 25 A / 10 A / 200 ma / 100 ma n/n/n/n - /n/n/ - - /n/n/ - n/n/n/ - - / - /n/ - Feszültségesés-mérés <12 VAC számolt áram max.10 A n n n Automatikus mérés a mérővezeték csatlakozásakor n n n Védővezeték folytonosság vizsgálata Shuko csatlakozóval Mérőáram 25 A / 10 A / 4 A / 200 ma n - /n/ - /n - /n/ - /n n/n/ - /n n/n/n/n - / - / - /n Belső, külső feszültség 0-60 V n n n Kisütési idő mérése Belső, külső feszültség V n n n Különbözeti áram mérése n n n n n Szivárgó áram mérése Helyettesítő áram mérése n n n n n Érintési áram mérése n n n n Hálózati feszültség n Frekvencia n Áram Shuko csatlakozóval / lakatfogóval TRMS n/ - n/ - n/ - n/n n/n Funkcionális vizsgálatok Teljesítmény VA n n n/ - Teljesítmény W, var, cos n Polaritás-, és hibavizsgálat n n n Hurok- és vonali impedancia /n ÉV vizsgálatok mérése / RCD vizsgálat n/n - Szoftver és RS 232/USB n/n n/n n/ - n/ - n/ - n/n RS 232 kimenet nyomtatóhoz n n Tartozékok Vonalkód leolvasó n n n n Be-, és kimenet (távvezérlő, készenléti lámpa) n

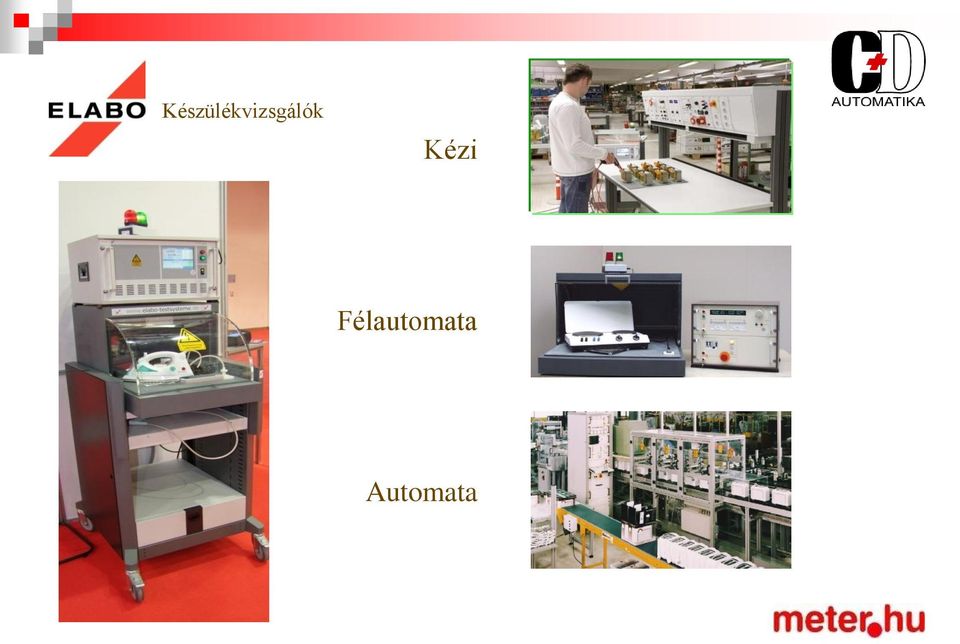

16 Készülékvizsgálók Kézi Félautomata Automata

17 Hozzáadott értékek Szakmai kiadványok, szakkönyvek Kalibrálás
