1 PORT ÁLTAL TÁPLÁLT INTERFÉSZ KONVERTER RS-232<>RS-422 HASZNÁLATI UTASÍTÁS! RS-422 (4-vezetékes)! Nincs szükség külön tápegységre! Adatátvitel távolsága: max. 1,2 km! Direkt csatlakoztatható egy 9 pólusú PC soros portba! Adatátviteli sebesség: max.115,2 kbps! Kiküszöböli a zaj és a föld problémákat! Nagyon alacsony teljesí tményfelvételű CMOS alkatrészek! 1:1 SMPTE kompatibilis bekötés s!nus-elektrotechnikai bt..the world of interface converters.

2 - 2 - SEIK 109 PP SMPTE RS-232<> RS-422 interfész konverter LEÍ RÁS: A SEIK 109 PP SMPTE tí pusú interfész konverter egy kompakt, dugaszolható interfész átalakí tó, mely az RS-232 aszimmetrikus jelet RS-422 szimmetrikus jellé alakí tja át. Ez a jelátalakí tás (konvertálás) kétirányúan történik. A kimenő RS-232 jelet átalakí tja RS-422 jellé, és a beérkező RS-422 jelet RS-232 jellé alakí tja át. Az átalakí tó használatával egy soros RS-232 kimenettel rendelkező készülék (számí tógép) kommunikálni tud más RS-422 jeleket használó készülékekkel, mely kommunikáció az elektromos zavarokra, zajokra érzéketlen. SPECIALITÁS: A SEIK 109 PP SMPTE tí pusú interfész konverter a speciális port által táplált kapcsolásának köszönhetően tápegység nélkül működik. Tápfeszültségét az RS-232 soros port kézfogásos jeleiből veszi (DTR,RTS). Az RS-422 oldali bekötés megfelel az SMPTE videó szabványnak, ezért kiválóan felhasználható professzionális multimédiás berendezések kontrolljára is (Sony, Grass Valley, BTS, stb). Az RS-422 oldal bekötése SMPTE Master oldali bekötés. ALKALMAZÁS: A SEIK 109 PP SMPTE tí pusú interfész konvertert a legkülönbözőbb helyzetekben lehet használni. Az RS-232<>RS-422 konvertereket leggyakrabban az RS-232 rendszer hatótávolságának meghosszabbí tására használják. Az alábbiakban bemutatunk egy lehetséges felhasználási módot: RS-232 átalakí tása RS-422 rendszerre:

3 - 3 - TESTELÉS, FÖLDELÉS: Az RS-422 és RS-485 rendszernél a kifogástalan működéshez szükséges a testpontok jó összekötése a rendszer mindkét végén. Az összekötés létrejöhet egy külön testkábel alkalmazásával, vagy mindkét végen a készülékek testpontjainak leföldelésével. Ilyenkor a képen látható módon 100 Ω értékű ellenállásokat kell az áramkörbe bekötni, az itt folyó áramok korlátozása végett. LEZÁRÓ ELLENÁLLÁS: Amennyiben az nem szükséges port táplálta konvertereknél ne használjunk lezáró ellenállást (200 kbaud sebességig illetve 300 m átviteli távolságig nem szükséges lezáró ellenállás használata). Amennyiben mégis szükséges, az AC lezárást használjuk, ilyenkor a megfelelő ( Ω) ellenállással sorosan kell kötni egy 1000 pf nagyságú kondenzátort. A lezáró ellenállást az RxA és RxB kapcsok közé kell párhuzamosan bekötni az átviteli vonal két végére. A legtöbb esetben nem kell használnunk lezáró ellenállást a konverterben felhasznált speciális IC-nek köszönhetően. TÁPLÁLÁS, MŰKÖDÉS: Az SEIK 109 PP SMPTE interfész konverter a tápfeszültségét az RS-232 kézfogásos DTR és RTS vonalakról veszi. Ezen kézfogásos jelek egyikének megléte elegendő a készülék működéséhez, függetlenül attól, hogy a vonal állapota alacsony, vagy magas. Az RS-422 adó és vevő minden időpillanatban engedélyezve van. Bizonyos szoftverek megkí vánják a kézfogásos jelek visszahurkolását, ezért azok az alábbiak szerint vannak összekötve: RTS-CTS DTR-DSR-DCD Az RS-232 oldal kialakí tása olyan, hogy egyből dugaszolható a számí tógép, vagy más DTE készülék COM portjába. ELŐFESZÍ TŐ ELLENÁLLÁSOK: A SEIK 109 PP SMPTE interfész konverterben felhasznált előfeszí tő ellenállások értéke 4,7 kω.

4 - 4 - CSATLAKOZÓ BEKÖTÉSEK: RS-232 OLDAL (SUB-D 9 MAMA) RS-422 OLDAL (SUB-D 9 MAMA) 1 DCD 1 Test (GND) 2 RXD 2 RxA (RC-) 3 TXD 3 TxB (TX+) 4 DTR 4 Test (GND) 5 GND 5 Test (GND) 6 DSR 6 Test (GND) 7 RTS 7 RxB (RC+) 8 CTS 8 TxA (TX-) 9-9 Test (GND) papa mama AZ RS-422 OLDALI KÁBEL KIVÁLASZTÁSA: Az RS-422 és az RS-485 szabvány sodrott érpárú kábel használatát í rja elő. Kábelkiválasztásnál figyeljünk arra, hogy gondoljunk a testvezetékre is. A leggyakrabban használt kábeltí pus a CAT 5. (UTP vagy STP) kábel 24 AWG átmérővel. HIBAELHÁRÍ TÁS: Amennyiben nem működik a rendszer, kérjük ellenőrizze le az alábbiakat: Ellenőrizze le azt, hogy a konverter A / B csatlakozásai megfelelően vannak-e bekötve a kábel mindkét oldalán. Ellenőrizze le, hogy a konverter megkapja-e a megfelelő tápfeszültséget a DTR és/vagy RTS jelekről (egyszerű feszültségméréssel). Ellenőrizze le, hogy mindegyik lezáró ellenállással sorba legyen kötve egy 1000 pf-os kondenzátor. Nézze meg, hogy megfelelően van-e bekötve a felhasznált testkábel, vagy földelés.

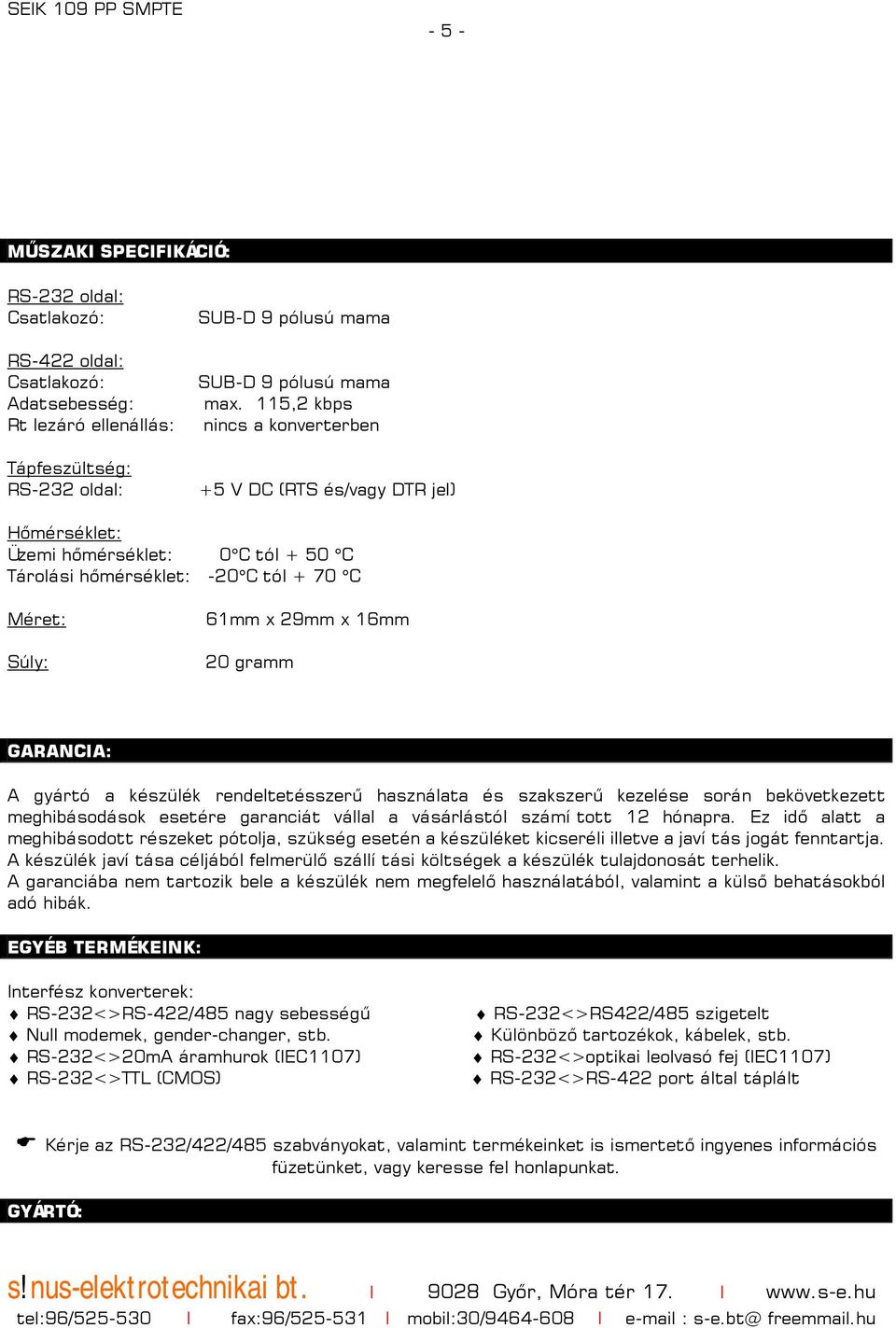

5 - 5 - MŰSZAKI SPECIFIKÁCIÓ: RS-232 oldal: Csatlakozó: RS-422 oldal: Csatlakozó: Adatsebesség: Rt lezáró ellenállás: Tápfeszültség: RS-232 oldal: SUB-D 9 pólusú mama SUB-D 9 pólusú mama max. 115,2 kbps nincs a konverterben +5 V DC (RTS és/vagy DTR jel) Hőmérséklet: Üzemi hőmérséklet: 0 C tól + 50 C Tárolási hőmérséklet: -20 C tól + 70 C Méret: Súly: 61mm x 29mm x 16mm 20 gramm GARANCIA: A gyártó a készülék rendeltetésszerű használata és szakszerű kezelése során bekövetkezett meghibásodások esetére garanciát vállal a vásárlástól számí tott 12 hónapra. Ez idő alatt a meghibásodott részeket pótolja, szükség esetén a készüléket kicseréli illetve a javí tás jogát fenntartja. A készülék javí tása céljából felmerülő szállí tási költségek a készülék tulajdonosát terhelik. A garanciába nem tartozik bele a készülék nem megfelelő használatából, valamint a külső behatásokból adó hibák. EGYÉB TERMÉKEINK: Interfész konverterek: RS-232<>RS-422/485 nagy sebességű Null modemek, gender-changer, stb. RS-232<>20mA áramhurok (IEC1107) RS-232<>TTL (CMOS) RS-232<>RS422/485 szigetelt Különböző tartozékok, kábelek, stb. RS-232<>optikai leolvasó fej (IEC1107) RS-232<>RS-422 port által táplált! Kérje az RS-232/422/485 szabványokat, valamint termékeinket is ismertető ingyenes információs füzetünket, vagy keresse fel honlapunkat. GYÁRTÓ: s!nus-elektrotechnikai bt. I 9028 Győr, Móra tér 17. I tel:96/ I fax:96/ I mobil:30/ I s-e.bt@ freemmail.hu
