INTERFACE Wireless Ipari rádiótechnika

Átírás

1 604 PHOENIX CONTACT

2 INTERFACE Wireless Ipari rádiótechnika A Phoenix Contact INTERFACE termékcsaládjának vezeték nélküli jelátviteli rendszereivel egyszerűen és gyorsan továbbíthatók analóg és digitális jelek vagy soros adatok rádióhullámon keresztül. Így egyszerű átviteli szakasz áll rendelkezésére a tervező és a felhasználó számára az ipari alkalmazási területekre. Olyan jelek is egyszerűen és gyorsan begyűjthetők, amelyek begyűjtése eddig nem, vagy csak nagy ráfordítással volt megoldható. A mindenkori igény szerint különböző rádiós technológiák állnak rendelkezésre: Trusted Wireless A Trusted Wireless kifejezetten az ipari alkalmazásokra kifejlesztett vezeték nélküli kommunikáció. A sávkiterjesztéshez az FHSS eljárást alkalmazzuk, amely nagyfokú zavarmentességet garantál. A Trusted Wireless tulajdonságai a következők: párszáz métertől több kilométerig terjedő nagy hatótávolságok tartós és megbízható adatkommunikáció ipari környezetben licenszmentes ISM sáv jó diagnosztikai lehetőségek nagy helyi rendszersűrűség akár több száz hálózattal is lehetséges párhuzamosan és zavarmentesen üzemeltethető a WLAN és a Bluetooth rendszerekhez. Bluetooth A szintén az FHSS eljárással működő Bluetooth segítségével akár hét résztvevővel rendelkező helyi vezeték nélküli hálózatok is felépíthetők. Az eltérő követelményrendszerek miatt különböző feladatoknál rugalmasan alkalmazhatjuk a szabványt. Tulajdonságai: Hatótávolság* jellemzően több mint 100 m az ipari csarnokokban és több mint 200 m a terepen kis adatcsomagok ciklikus és gyors átvitele nagy helyi rendszersűrűség, tehát több Bluetooth hálózat zavarmentes párhuzamos üzeme lehetséges WLAN hálózatok zavarmentes párhuzamos üzeme nagyfokú adatbiztonság a 128 bites kódolásnak és résztevevő-azonosításnak köszönhetően. Termékkínálat Termékáttekintés 605 RAD-Line (2400 MHz) RAD-Line IO Kétirányú (BD) rádiórendszer 609 RAD-Line IO Bővítőmodulok 610 RAD-Line IO Egyirányú (UD) rádiórendszer 612 RAD-Line Soros IO 615 RAD-Line Soros 618 RAD-Line tartozék 619 Rendszerek önálló energiaellátáshoz 624 PSI-WL-...Bluetooth (2400 MHz) 626 PSI-Modem Line (GPRS/GSM) 630 RAD-Line (900 MHz) RAD-Line IO Kétirányú (BD) rádiórendszer 633 RAD-Line IO Bővítőmodulok 634 RAD-Line IO Egyirányú (UD) rádiórendszer 636 RAD-Line IO XD rádiórendszer 638 RAD-Line Soros 641 RAD-Line Ethernet 642 RAD-Line tartozék 644 Szolárrendszerek önálló energiaellátáshoz 648 GPRS A GPRS (General Packet Radio Service) egy kiegészítő szolgáltatás az adatok mobil GSM-telefonhálózatokon (Global System for Mobile Communications) történő cseréjéhez. A TCP/IP alapú GPRS kapcsolatok a következő előnyökkel rendelkeznek: Az elszámolás az adatmennyiség és nem a kapcsolati idő alapján történik állandó kapcsolat, tehát nincs szükség az időigényes betárcsázásra világszerte több, mint 200 országban rendelkezésre áll Átviteli sebesség akár bit/s * A hatótávolság lényegesen nagyobb vagy kisebb is lehet, és függ a környezettől, az antennatechnikától, valamint az alkalmazott terméktől. PHOENIX CONTACT 605

3 INTERFACE Wireless Termékáttekintés RAD-Line IO Kétirányú Wireless IO (2400 MHz) RAD-Line IO Bővítőmodulok RAD-ISM BD... RAD-IN-4A-I RAD-OUT-4A-I Leírás Kétirányú rádiórendszer, Trusted Wireless-szel, IO bővítőmodulokkal bővíthető Analóg modul, négy bemenethez ill. négy kimenethez RAD-IN-8D RAD-OUT-8D-REL Digitális modul, nyolc bemenethez ill. nyolc kimenethez RAD-IN+OUT-2D-1A-I Analóg-digitális modul, két digitális be-/kimenethez és egy analóg be-/kimenethez RAD-IN-2D-CNT RAD-OUT-2D-CNT Digitális modul, két számláló-/ frekvenciabemenethez ill. két számláló-/frekvenciakimenethez oldal Wireless IO (2400 MHz) RAD-Line IO Egyirányú RAD-ISM-2400-SET-UD-ANT RAD-ISM-2400-PIPE-TX-ME- RX-UD Leírás Egyirányú rádiórendszer, Trusted Wireless-szel, Adó és vevő az IP20-as készülékházban Egyirányú rádiórendszer, Trusted Wireless-szel, Adó (IP65) és vevő (IP20) RAD-ISM-2400-PIPE-SET-UD- ANT Egyirányú rádiórendszer, Trusted Wireless-szel, Adó és vevő (IP65) RAD-ISM-2400-ME-TX-PIPE- RX-UD Egyirányú rádiórendszer, Trusted Wireless-szel, Adó (IP20) és vevő (IP65) RAD-ISM-2400-SET-UD- RPS...EX Egyirányú rádiórendszer, Trusted Wireless-szel, 1-es Ex-zónához oldal Soros Wireless (2400 MHz / GPRS/GSM) RAD-Line Soros IO RAD-Line Soros PSI-WL-...Bluetooth PSI-Modem Line RAD-ISM-2400-DATA-BD-BUS RAD-ISM-TW-PB-GATEWAY RAD-ISM-2400-DATA-BD PSI-WL-... PSM-Modem... Leírás Rádiós transcevier, Trusted Wireless-szel, soros interfészhez (RS-232, RS-422/ RS-485), I/O bővítőmodulokkal bővíthető PROFIBUS csatoló, RAD-ISM-2400-DATA-BD-BUS rádiós transceiverhez Rádiós transcevier, Trusted Wireless-szel, soros interfészhez (RS-232, RS-422/RS-485) Bluetooth átalakító, RS-232 (V.24), RS-422 vagy RS vezetős átalakításához Bluetooth rádiós átvitelre, pl. Modbus, PROFIBUS Ipari GPRS/GSM modemek, minden GMS hálózathoz 850/900/ 1800/1900, kapcsoló be- és kimenetek, jelszavas védelem oldal Wireless tartozék (2400 MHz) Körsugárzó antennák Irányított antennák Adapter/elosztó Adapter/hosszabbítókábel Önálló tápellátás RAD-ISM-2400-ANT... RAD-ISM-2400-ANT... RAD-ADP..., CN-LAMBDA..., RAD-ISM-2400_SPL... Leírás Körsugárzó antennák, a 2,4 GHz-es ISM-sávhoz Irányított antennák, a 2,4 GHz-es ISM-sávhoz Adapter/elosztó, a 2,4 GHz-es ISM-sávhoz RAD-PIG... RAD-CAB... Adapter/hosszabbítókábel a 2,4 GHz-es ISM-sávhoz RAD-SOL-SET... RAD-BAT... Szolár- és akkumulátoros rendszerek, önálló tápellátáshoz oldal PHOENIX CONTACT

4 INTERFACE Wireless Termékáttekintés RAD-Line IO Kétirányú Wireless IO (900 MHz) RAD-Line IO Bővítőmodulok RAD-ISM BD... Kétirányú rádiórendszer, Trusted Wireless-szel, bővíthető IO bővítőmodulokkal RAD-IN-4A-I RAD-OUT-4A-I Analóg modul, négy bemenethez ill. négy kimenethez RAD-IN-8D RAD-OUT-8D-REL Digitális modul, nyolc bemenethez ill. nyolc kimenethez RAD-IN+OUT-2D-1A-I Analóg-digitális modul, két digitális be-/kimenethez és egy analóg be-/kimenethez RAD-IN-2D-CNT RAD-OUT-2D-CNT Digitális modul, két számláló-/frekvenciabemenethez ill. két számláló-/frekvenciakimenethez RAD-Line IO Egyirányú Wireless IO (900 MHz) RAD-Line IO XD RAD-ISM-900-SET-UD-ANT RAD-ISM-900-SET-...UD RAD-ISM-900-XD-BUS Egyirányú rádiórendszer, Trusted Wireless-szel, Adó és vevő az IP20-as készülékházban Egyirányú rádiórendszer, Trusted Wireless-szel, Adó (IP65) és vevő (IP20) XD rádiórendszer Trusted Wireless-szel, bővíthető IO bővítőmodulokkal Wireless Soros (900 MHz) Wireless Ethernet (900 MHz / 2400 MHz) RAD-Line Soros IO RAD-Line Soros RAD-Line Ethernet RAD-ISM-900-DATA-BD-BUS RAD-ISM-900-DATA-BD RAD-ISM-900-RS232-BD RAD-ISM-900-EN-BD RAD XD-HP... Rádiós transcevier, Trusted Wireless-szel, soros interfészekhez (RS-232, RS-422/RS-485), IO bővítőmodulokkal bővíthető Rádiós transcevier, Trusted Wireless-szel, soros interfészekhez (RS-232, RS-422/RS-485) Rádiós transcevier, Trusted Wireless-szel, soros interfészekhez (RS-232) Rádiós transcevier, Trusted Wireless-szel, Ethernet-hez (900 MHz) Rádiós transcevier, WLAN b/g-vel, Ethernet-hez (2400 MHz), IO bővítőmodulokkal bővíthető Wireless tartozék (900 MHz) Körsugárzó antennák Irányított antennák Adapter/elosztó Adapter/hosszabbítókábel Önálló tápellátás RAD-ISM-900-ANT... RAD-ISM-900-ANT... CN-UB..., RAD-ISM-900-ANT-4 Körsugárzó antennák, a 900 MHz-es ISM-sávhoz Irányított antennák, a 900 MHz-es ISM-sávhoz Adapter/elosztó, a 900 MHz-es ISM-sávhoz RAD-CON... RAD-CAB... Adapter/hosszabbítókábel a 900 MHz-es ISM-sávhoz Szolárrendszerek, önálló tápellátáshoz RAD-SOL-SET PHOENIX CONTACT 607

5 RAD-Line (2400 MHz) Országengedélyek A Trusted Wireless technológiával működő 2400 MHz-es rádiórendszerek jelenleg a következő országokban engedélyezettek: Belgium Bulgária 1) Dánia Németország Észtország Finnország Franciaország Görögország Nagy-Britannia Írország Izland Izrael Olaszország Lettország Litvánia Luxemburg Málta Hollandia Norvégia Ausztria Lengyelország Portugália Románia 1) Svédország Svájc Szlovákia Szlovénia Spanyolország Cseh Köztársaság Törökország 1) Magyarország Ciprus Peru 1) Kína 1) India 1) Szingapúr Egyiptom Dél-Afrika 1) 1) Az engedély egyes különálló rendszerekre korlátozódik. (Az aktuális rendszerengedélyek, valamint a további országengedélyek a címen találhatók, vagy kérésre megküldjük Önnek.) 608 PHOENIX CONTACT

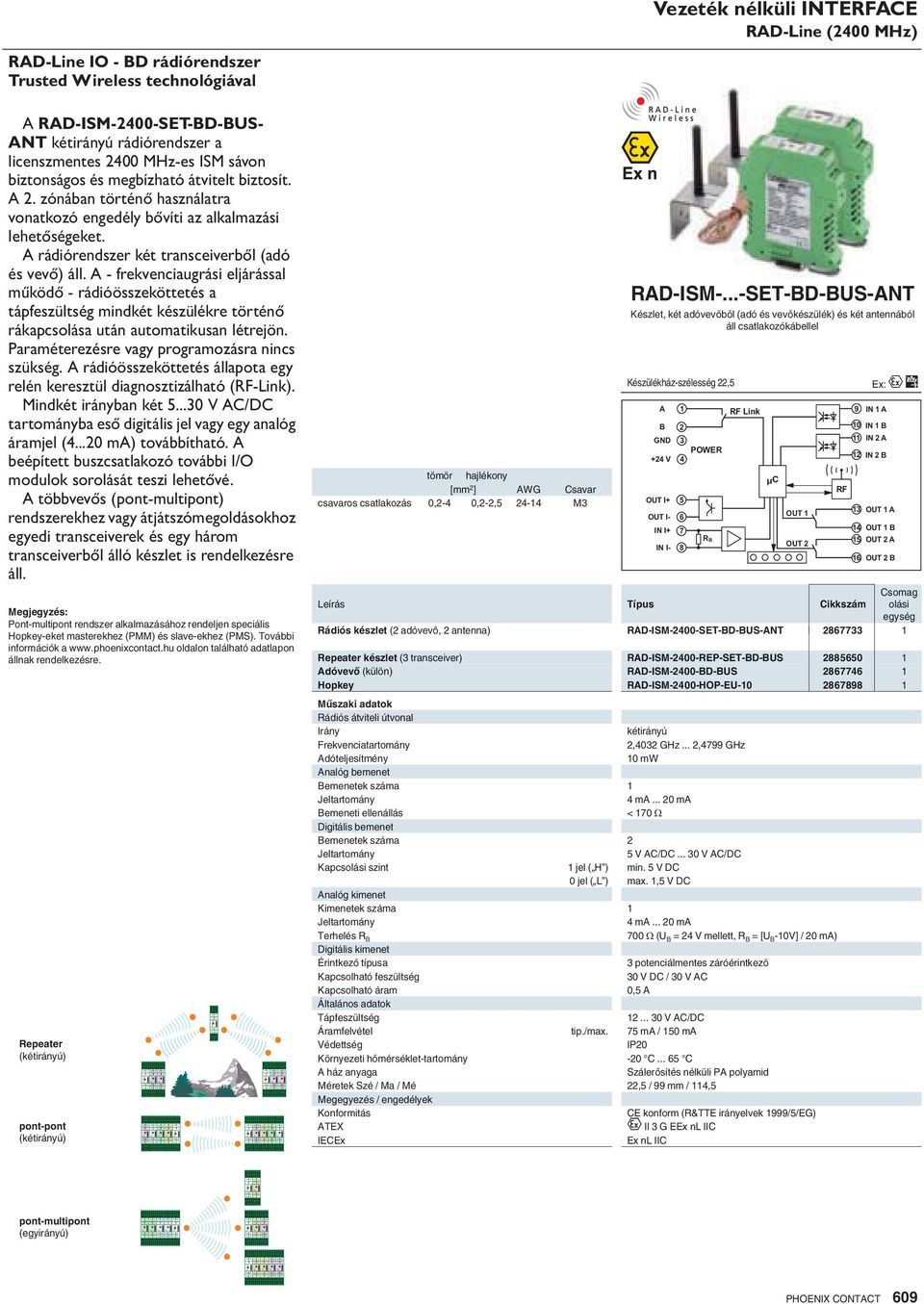

6 RAD-Line IO - BD rádiórendszer Trusted Wireless technológiával Vezeték nélküli INTERFACE RAD-Line (2400 MHz) A RAD-ISM-2400-SET-BD-BUS- ANT kétirányú rádiórendszer a licenszmentes 2400 MHz-es ISM sávon biztonságos és megbízható átvitelt biztosít. A 2. zónában történő használatra vonatkozó engedély bővíti az alkalmazási lehetőségeket. A rádiórendszer két transceiverből (adó és vevő) áll. A - frekvenciaugrási eljárással működő - rádióösszeköttetés a tápfeszültség mindkét készülékre történő rákapcsolása után automatikusan létrejön. Paraméterezésre vagy programozásra nincs szükség. A rádióösszeköttetés állapota egy relén keresztül diagnosztizálható (RF-Link). Mindkét irányban két V AC/DC tartományba eső digitális jel vagy egy analóg áramjel ( ma) továbbítható. A beépített buszcsatlakozó további I/O modulok sorolását teszi lehetővé. A többvevős (pont-multipont) rendszerekhez vagy átjátszómegoldásokhoz egyedi transceiverek és egy három transceiverből álló készlet is rendelkezésre áll. Megjegyzés: Pont-multipont rendszer alkalmazásához rendeljen speciális Hopkey-eket masterekhez (PMM) és slave-ekhez (PMS). További információk a oldalon található adatlapon állnak rendelkezésre. Repeater (kétirányú) pont-pont (kétirányú) tömör hajlékony [mm 2 ] AWG Csavar csavaros csatlakozás 0,2-4 0,2-2, M3 RAD-ISM-...-SET-BD-BUS-ANT Készlet, két adóvev b l (adó és vev készülék) és két antennából áll csatlakozókábellel Készülékház-szélesség 22,5 A B 1 2 GND 3 POWER +24 V 4 OUT I+ OUT I- IN I+ IN I RB RF Link OUT 1 OUT 2 RF 9 IN 1 A 10 IN1B 11 IN 2 A 12 IN2B 13 OUT 1 A 14 OUT1B 15 OUT 2 A 16 OUT2B Leírás Rádiós készlet (2 adóvev, 2 antenna) RAD-ISM-2400-SET-BD-BUS-ANT Repeater készlet (3 transceiver) RAD-ISM-2400-REP-SET-BD-BUS Adóvev (külön) RAD-ISM-2400-BD-BUS Hopkey RAD-ISM-2400-HOP-EU Rádiós átviteli útvonal Irány kétirányú Frekvenciatartomány 2,4032 GHz... 2,4799 GHz Adóteljesítmény 10 mw Analóg bemenet Bemenetek száma 1 Jeltartomány 4 ma ma Bemeneti ellenállás < 170 Digitális bemenet Bemenetek száma 2 Jeltartomány 5 V AC/DC V AC/DC Kapcs szint 1 jel ( H ) min. 5 V DC 0 jel ( L ) max. 1,5 V DC Analóg kimenet Kimenetek száma 1 Jeltartomány 4 ma ma Terhelés R B 700 (U B = 24 V mellett, R B = [U B -10V] / 20 ma) Digitális kimenet Érintkez típusa 3 potenciálmentes záróérintkez Kapcsolható feszültség 30 V DC / 30 V AC Kapcsolható áram 0,5 A Általános adatok Tápfeszültség V AC/DC Áramfelvétel tip./max. 75 ma / 150 ma Védettség IP20 Környezeti h mérséklet-tartomány -20 C C A ház anyaga Száler sítés nélküli PA polyamid Méretek Szé / Ma / Mé 22,5 / 99 mm / 114,5 Megegyezés / engedélyek Konformitás CE konform (R&TTE irányelvek 1999/5/EG) ATEX X II 3 G EEx nl IIC IECEx Ex nl IIC Ex: X ) pont-multipont (egyirányú) PHOENIX CONTACT 609

7 RAD-Line (2400 MHz) Bővítőmodulok A kétirányú RAD-Line IO rádiórendszerek bővítéséhez analóg és digitális, továbbá számlálóimpulzusok, valamint frekvenciamérési értékek fogadására és kiadására szolgáló bővítőmodulok állnak rendelkezésre. A bővítőmodulok egyszerűen az oldalt beépített buszcsatlakozó segítségével sorolhatók. A jeladatok és a tápfeszültség a buszcsatlakozón keresztül kerülnek átvezetésre. A maximálisan nyolc modullal legfeljebb 33 analóg és 66 digitális jelre történő bővítés érhető el. RAD-...-4A-I Analóg modulok 4 bemenethez ill. 4 kimenethez RAD-...-8D(-REL) Digitális modulok 8 bemenethez ill. 8 kimenethez Készülékház-szélesség 22,5 Ex: X U ) Készülékház-szélesség 22,5 Ex: X U ) GND +24V IN 1- IN Power OUT R B IN 1 IN 3 R B Power OUT 9 IN IN V 12 GND IN1A IN1B IN4A IN 1 IN 2 IN 3 IN 4 IN 5 IN 6 IN 7 IN IN5A IN5B IN8A IN 2 IN 4 IN4B 8 16 IN8B RAD-IN-4A-I RAD-IN-8D tömör hajlékony [mm 2 ] AWG Csavar csavaros csatlakozás 0,2-4 0,2-2, M3 GND 1 9 OUT 3+ Power OUT OUT 1 +24V 2 OUT 3 10 OUT 3- OUT V Power OUT OUT GND OUT 2 OUT 4 RAD-OUT-4A-I OUT1A 1 OUT1B 2 OUT4A 7 OUT4B 8 RAD-OUT-8D-REL OUT 1 OUT 5 OUT 2 OUT 6 OUT 3 OUT 7 OUT 4 OUT OUT5A OUT5B OUT8A OUT8B Leírás B vít modul Analóg BE RAD-IN-4A-I B vít modul Analóg KI RAD-OUT-4A-I B vít modul Digitális BE B vít modul g B vít modul kevert I/O g RAD-IN-8D Digitális KI RAD-OUT-8D-REL RAD-IN-4A-I RAD-OUT-4A-I RAD-IN-8D RAD-OUT-8D-REL Analóg bemenet Bemenetek száma Jeltartomány 4 ma ma Bemeneti ellenállás < Digitális bemenet Bemenetek száma Jeltartomány V AC/DC V AC/DC - Kapcs szint 1 jel ( H ) - - min. 5 V DC - 0 jel ( L ) - - max. 1,5 V DC - Bemeneti frekvencia Impulzushossz Analóg kimenet Kimenetek száma Jeltartomány - 4 ma ma - - Terhelés R B (U B = 24 V mellett, - - R B = [U B -10V] / 20 ma) Digitális kimenet Érintkez típusa Relé kimenet Kapcsolható feszültség V AC/DC (az EK megfelel ségi nyilatkozat szerint) 30 V DC (az U típusengedély szerint) 250 V AC (az U típusengedély szerint) Kapcsolható áram ,5 A (az EK megfelel ségi nyilatkozat szerint) 2 A (az U típusengedély szerint) Órajel-frekvencia Frekvencia kimenet Általános adatok Tápfeszültség 9 V DC V DC (buszcsatlakozóval) 9 V DC V DC (buszcsatlakozóval) 9 V DC V DC (buszcsatlakozóval) 9 V DC V DC (buszcsatlakozóval) Áramfelvétel tip./max. 100 ma / 130 ma 100 ma / 130 ma 25 ma / 30 ma 100 ma / 160 ma Védettség IP20 IP20 IP20 IP20 Környezeti h mérséklet-tartomány -20 C C -20 C C -20 C C -20 C C A ház anyaga Száler sítés nélküli PA polyamid Száler sítés nélküli PA polyamid Száler sítés nélküli PA polyamid Száler sítés nélküli PA polyamid Méretek Szé / Ma / Mé 22,5 / 99 / 114,5 mm 22,5 / 99 / 114,5 mm 22,5 / 99 / 114,5 mm 22,5 / 99 / 114,5 mm Megegyezés gy / engedélyek Konformitás CE-konform CE-konform ATEX X II 3 G EEx nl IIC X II 3 G EEx nl IIC IECEx Ex nl IIC Ex nl IIC UL, USA / Kanada Class I, Div. 2, A, B, C és D csoportok Class I, Div. 2, A, B, C és D csoportok 610 PHOENIX CONTACT

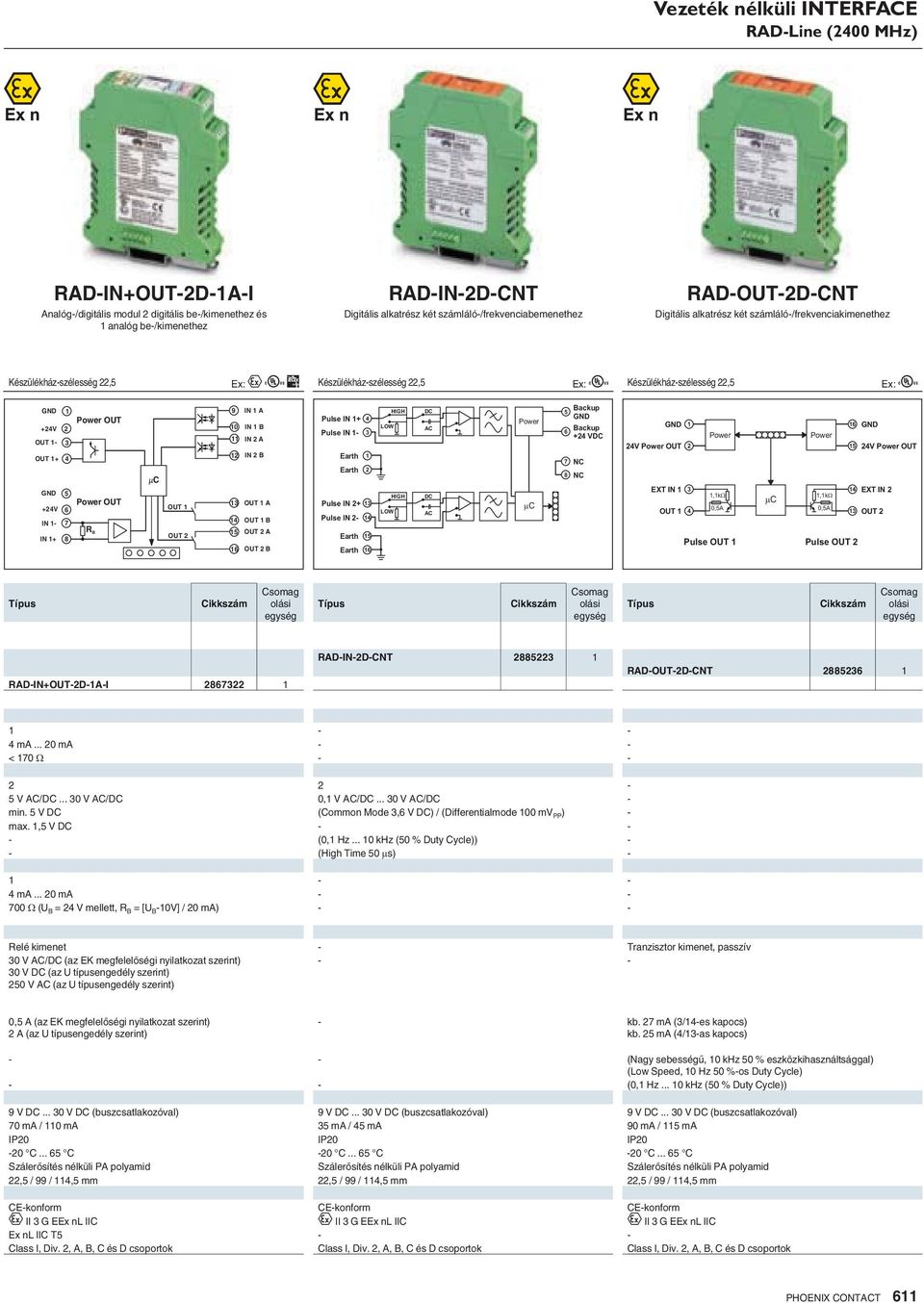

8 RAD-Line (2400 MHz) RAD-IN+OUT-2D-1A-I Analóg-/digitális modul 2 digitális be-/kimenethez és 1 analóg be-/kimenethez RAD-IN-2D-CNT Digitális alkatrész két számláló-/frekvenciabemenethez RAD-OUT-2D-CNT Digitális alkatrész két számláló-/frekvenciakimenethez Készülékház-szélesség 22,5 Készülékház-szélesség 22,5 Ex: X U ) Ex: U Készülékház-szélesség 22,5 Ex: U GND 1 9 IN1A Power OUT +24V 2 10 IN1B 11 IN2A OUT IN2B OUT 1+ GND 5 Power OUT 13 OUT1A +24V 6 OUT 1 IN OUT1B R B 15 OUT2A IN 1+ 8 OUT 2 16 OUT2B Pulse IN 1+ 4 Pulse IN 1-3 Earth 1 Earth 2 Pulse IN Pulse IN 2-14 Earth 15 Earth 16 HIGH LOW HIGH LOW DC AC DC AC Power C Backup 5 GND Backup VDC 7 NC 8 NC GND 1 16 Power Power 24V Power OUT 2 15 EXT IN ,1k 1,1k C 0,5A 0,5A OUT Pulse OUT 1 Pulse OUT 2 GND 24V Power OUT EXT IN 2 OUT 2 RAD-IN+OUT-2D-1A-I RAD-IN-2D-CNT RAD-OUT-2D-CNT ma ma - - < V AC/DC V AC/DC 0,1 V AC/DC V AC/DC - min. 5 V DC (Common Mode 3,6 V DC) / (Differentialmode 100 mv PP ) - max. 1,5 V DC (0,1 Hz khz (50 % Duty Cycle)) - - (High Time 50 s) ma ma (U B = 24 V mellett, R B = [U B -10V] / 20 ma) - - Relé kimenet - Tranzisztor kimenet, passzív 30 V AC/DC (az EK megfelel ségi nyilatkozat szerint) 30 V DC (az U típusengedély szerint) 250 V AC (az U típusengedély szerint) - - 0,5 A (az EK megfelel ségi nyilatkozat szerint) 2 A (az U típusengedély szerint) - kb. 27 ma (3/14-es kapocs) kb. 25 ma (4/13-as kapocs) - - (Nagy sebesség, 10 khz 50 % eszközkihasználtsággal) (Low Speed, 10 Hz 50 %-os Duty Cycle) - - (0,1 Hz khz (50 % Duty Cycle)) 9 V DC V DC (buszcsatlakozóval) 9 V DC V DC (buszcsatlakozóval) 9 V DC V DC (buszcsatlakozóval) 70 ma / 110 ma 35 ma / 45 ma 90 ma / 115 ma IP20 IP20 IP20-20 C C -20 C C -20 C C Száler sítés nélküli PA polyamid Száler sítés nélküli PA polyamid Száler sítés nélküli PA polyamid 22,5 / 99 / 114,5 mm 22,5 / 99 / 114,5 mm 22,5 / 99 / 114,5 mm CE-konform CE-konform CE-konform X II 3 G EEx nl IIC X II 3 G EEx nl IIC X II 3 G EEx nl IIC Ex nl IIC T5 - - Class I, Div. 2, A, B, C és D csoportok Class I, Div. 2, A, B, C és D csoportok Class I, Div. 2, A, B, C és D csoportok PHOENIX CONTACT 611

9 RAD-Line (2400 MHz) RAD-Line IO - UD rádiórendszer Trusted Wireless technológiával Az egyirányú RAD-Line IO modulokkal két digitális kapcsolójel (5 30 V), valamint egy analóg szenzorjel (4 20 ma) fogadható és továbbítható biztonságosan az adótól a vevőhöz. A rádióösszeköttetés a tápfeszültség mindkét készülékre történő rákapcsolása után automatikusan létrejön. Paraméterezésre vagy programozásra nincs szükség. A rádióösszeköttetés állapota egy relén keresztül diagnosztizálható (RF-Link). Az úgynevezett PIPE modulok, vagyis a RAD-ISM-2400-PIPE... ek közvetlenül kültérre telepíthetők. Ezért nincs szükség további kapcsolószekrényre. A tápellátás és a szenzorok ill. aktorok csatlakoztatása a készülék alján található M12-es csavaros csatlakozókkal kényelmes, egyszerű, robusztus és gyors. A közvetlen hálózati ( V AC), illetve a kisfeszültségű ( V DC) csatlakoztatáshoz különböző készülékek állnak rendelkezésre. A mindenkori Hopkey típustól függően a PIPE adók egyebek mellett akkumulátorról vagy szolárrendszerről is táplálhatók. Minden PIPE modul tetszőlegesen kombinálható a meglevő készülékekkel a kalapsínre szerelhető ME készülékházakban. A PIPE modulok, illetve a kombinációk megrendeléséhez használja a megfelelő rendelési kulcsot. Megjegyzés: A RAD-PIG-EF142-PIPE adapterkábellel (cikkszám: ) a széles kör RAD-Line tartozékprogram antennái csatlakoztathatók. Pont-pont Pont-többpont tömör hajlékony [mm 2 ] AWG Csavar csavaros csatlakozás 0,2-2,5 0,2-2, M3 Rugós csatlakozás (M12) - 0,14-0, RAD-ISM-2400-SET-UD-ANT Készlet, részei: adó, vev és két antenna csatlakozókábellel +24 V 4 GND 5 6 Power Loop Power Out RB RF V 8 9 GND RF OUT 10 IN 1 11 COM 12 IN ma IN Leírás Rádiós készlet (adó, vev, antennák) RAD-ISM-2400-SET-UD-ANT Adó (egyes) RAD-ISM-2400-TX Vev (külön) RAD-ISM-2400-RX Ex: X Rádiós átviteli útvonal Irány egyirányú Frekvenciatartomány 2,4032 GHz... 2,4799 GHz Adóteljesítmény 10 mw A csatornák száma 9 x 63 Analóg bemenet Bemenetek száma / jeltartomány 1 x 4 ma ma Bemeneti ellenállás < 170 Digitális bemenet Bemenetek száma / jeltartomány 2 x 5 V AC/DC V AC/DC Kapcs szint 1 jel ( H ) min. 5 V DC 0 jel ( L ) max. 1,5 V DC Analóg kimenet Kimenetek száma / Jeltartomány 1 x 4 ma ma Terhelés R B 700 (U B = 24 V mellett, R B = [U B -10V] / 20 ma) Digitális kimenet 3 potenciálmentes váltóérintkez Kapcsolható feszültség 30 V DC / 30 V AC Kapcsolható áram 0,5 A Általános adatok Adó (TX) Vev (RX) Tápfeszültség 12 V DC V DC 12 V DC V DC Áramfelvétel tip./max. 35 ma / 45 ma 54 ma / 120 ma Védettség IP20 IP20 Környezeti h mérséklet-tartomány -20 C C -20 C C A ház anyaga Száler sítés nélküli PA polyamid Száler sítés nélküli PA polyamid Méretek Szé / Ma / Mé 17,5 / 99 / 114,5 mm 17,5 / 99 / 114,5 mm Megegyezés / engedélyek Konformitás CE konform (R&TTE irányelvek 1999/5/EG) ATEX X II 3 G EEx nl IIC IECEx Ex nl IIC RAD-ISM-2400-PIPE-TX-ME-RX-UD rendelési kulcs (konfiguráció példaként) Tápellátás Adásmód Adó (TX) (Három normaid programozható) / TXLV / HET TXHV = V AC HCT = Folyamatos adás TXLV = V DC HET = Adás esemény esetén H005 = 1 adásciklus 5 percenként H060 = 1 adásciklus 60 percenként H120 = 1 adásciklus 120 percenként 612 PHOENIX CONTACT

10 RAD-Line (2400 MHz) RAD-ISM-...-PIPE-TX-ME-RX-UD Adóból (IP65) és vev b l (IP20) álló készlet antennákkal RAD-ISM-...-PIPE-SET-UD-ANT Adóból (IP65) és vev b l (IP65) álló készlet antennákkal RAD-ISM-...-ME-TX-PIPE-RX-UD Adóból (IP20) és vev b l (IP65) álló készlet antennákkal Ex: X ) Ex: X ) Ex: X ) 14/NO 1 11 / COM 2 12/NC 3 RF IN ma OUT 4 GND V 6 RF RF Link Power OUT 1 7 NC/12 8 COM/11 9 NO/14 10 NC/12 11 COM/11 12 NO/14 OUT 2 U B Power High (TXHV) L 1 AC N 2 DC U B=24V Power Low (TXLV) 1 GND 4 Analog IN GND 4 Power OUT U B 3 IN ma IN + 1 Power RB RF U B GND U B GND Digital IN 1 1 IN1A 2 IN1B 3 4 Digital IN 2 1 IN1A 2 IN1B 3 4 U B Power Low (RXLV) 1 GND 4 Analog OUT GND 4 Power OUT U B 3 OUT ma OUT + 1 Power RF RF-Link 2 A 4 B Digital OUT 1 2 OUT1A 4 OUT1B Digital OUT 2 2 OUT2A 4 OUT2B RAD-ISM-2400-PIPE-TX-ME-RX-UD RAD-ISM-2400-PIPE-SET-UD-ANT RAD-ISM-2400-ME-TX-PIPE-RX-UD RAD-ISM-2400-PIPE-TX RAD-ISM-2400-PIPE-TX RAD-ISM-2400-TX RAD-ISM-2400-PIPE-TX-HV RAD-ISM-2400-PIPE-TX-HV RAD-ISM-2400-RX RAD-ISM-2400-PIPE-RX RAD-ISM-2400-PIPE-RX RAD-ISM-2400-PIPE-RX-HV RAD-ISM-2400-PIPE-RX-HV egyirányú egyirányú egyirányú 2,4032 GHz... 2,4799 GHz 2,4032 GHz... 2,4799 GHz 2,4032 GHz... 2,4799 GHz 10 mw 10 mw 10 mw 9 x 63 9 x 63 9 x 63 1 x 4 ma ma 1 x 4 ma ma 1 x 4 ma ma < 170 < 170 < x 5 V AC/DC V AC/DC 2 x 5 V AC/DC V AC/DC 2 x 5 V AC/DC V AC/DC min. 5 V DC min. 5 V DC min. 5 V DC max. 1,5 V DC max. 1,5 V DC max. 1,5 V DC 1 x 4 ma ma 1 x 4 ma ma 1 x 4 ma ma 700 (U B = 24 V mellett, R B = [U B -10V] / 20 ma) 700 (U B = 24 V mellett, R B = [U B -10V] / 20 ma) 700 (U B = 24 V mellett, R B = [U B -10V] / 20 ma) 3 potenciálmentes váltóérintkez 3 potenciálmentes váltóérintkez 3 potenciálmentes váltóérintkez 30 V AC/DC 250 V AC/DC 250 V AC/DC 0,5 A 0,5 A 0,5 A Adó (TX) Vev (RX) Adó (TX) Vev (RX) Adó (TX) Vev (RX) lásd a rendelési kulcsot 12 V DC V DC lásd a rendelési kulcsot lásd a rendelési kulcsot 12 V DC V DC lásd a rendelési kulcsot 50 ma / 65 ma (24 V DC esetén) 54 ma / 120 ma 50 ma / 65 ma (24 V DC esetén) 115 ma / 145 ma (24 V DC esetén) 35 ma / 45 ma 115 ma / 145 ma (24 V DC esetén) IP65 IP20 IP65 IP65 IP20 IP65-20 C C -20 C C -20 C C -20 C C -20 C C -20 C C Alumínium/PBT Száler sítés nélküli PA polyamid Alumínium/PBT Alumínium/PBT Száler sítés nélküli PA polyamid Alumínium/PBT 92 / 340 / 98 mm 17,5 / 99 / 114,5 mm 92 / 340 / 98 mm 92 / 340 / 98 mm 17,5 / 99 / 114,5 mm 92 / 340 / 98 mm CE konform (R&TTE irányelvek 1999/5/EG) CE konform (R&TTE irányelvek 1999/5/EG) CE konform (R&TTE irányelvek 1999/5/EG) X II 3 G Ex nl IIC T4 X II 3 G Ex nl IIC T4 X II 3 G Ex nl IIC T4 Ex nl IIC T4 Ex nl IIC T4 Ex nl IIC T4 RAD-ISM-2400-PIPE-SET-UD-ANT rendelési kód RAD-ISM-2400-ME-TX-PIPE-RX-UD rendelési kód (konfiguráció példaként) (konfiguráció példaként) Tápellátás Adó (TX) Adásmód (Három normaid programozható) Tápellátás Vev (RX) Tápellátás Vev (RX) / TXLV / HET / RXHV / RXHV TXHV = V AC HCT = Folyamatos adás RXHV = V AC RXHV = V AC TXLV = V DC HET = Adás esemény esetén RXLV = V DC RXLV = V DC H005 = 1 adásciklus 5 percenként H060 = 1 adásciklus 60 percenként H120 = 1 adásciklus 120 percenként PHOENIX CONTACT 613

11 RAD-Line (2400 MHz) RAD-Line IO - UD rádiórendszer Trusted Wireless technológiával az 1. Ex zónához Az egyirányú RAD-ISM-2400-SET-UD- RPS-NAM-EX RAD-Line IO rendszerrel két digitális kapcsolójel és egy analóg érzékelő jele ( ma) fogadható a 0., az 1. és a 2. Ex zónákból, és továbbítható a biztonságos területen vagy a 2. Ex zónában lévő vevőhöz. Az egyirányú RAD-ISM-2400-SET-UD- RPS-EX RAD-Line IO rendszerrel analóg érzékelő jel ( ma) továbbítható. Az adó oldali készülékek Ex készülékházban felszereltek és közvetlenül az 1. Ex tartományba telepíthetők. A rádiórendszerekben levő tápláló leválasztó erősítő táplálja az Ex területen található gyújtószikramentes ma-es mérő-átalakítót, és továbbítja annak jelét a biztonságos területen található terheléshez. A RAD-ISM-2400-SET-UD-RPS-NAM-EX rádiórendszerben levő NAMUR kapcsoló leválasztó erősítőt az Ex környezetben található közelítés-iniciátorok és kapcsolók működtetésére alakították ki. Az Ex területről érkező jelek egy aktív tranzisztorkimeneten keresztül kerülnek átvitelre a biztonságos területen található vezérléshez. A rádióösszeköttetés a tápfeszültség bekapcsolása után automatikusan létrejön. Paraméterezésre vagy programozásra nincs szükség. A rádióösszeköttetés állapota egy relén keresztül diagnosztizálható (RF-Link). Megjegyzés : A rádiós készletr l, valamint az abban foglalt táplálóleválasztó er sít r l és a NAMUR-leválasztó kapcsolóer sít r l további információkat a oldalon található adatlapon olvashat. Rádiós készlet (egyirányú adó gyújtószikramentes táplálóleválasztó er sít vel, gyújtószikramentes NAMUR kapcsolóüzem leválasztóer sít vel és tápgel az exkészülékházban, egyirányú vev, antennák nélkül) Rádiós készlet (egyirányú adó gyújtószikramentes táplálóleválasztó er sít vel és tápgel az ex-készülékházban, egyirányú vev, antennák nélkül) Rádiós átviteli útvonal Irány Frekvenciatartomány Adóteljesítmény RAD-ISM-2400-SET-UD-...-EX Készlet, ex-házban (IP66) lev egyirányú adóból és vev b l (IP20) áll, antennák nélkül RAD-ISM-2400-SET-UD-RPS-NAM-EX RAD-ISM-2400-SET-UD-RPS-EX egyirányú 2,4032 GHz... 2,4799 GHz 10 mw A csatornák száma 9 x 63 Analóg bemenet Felhasználható bemeneti források 2 vezetékes mér váltó ma aktív, a terepen megtáplált 0/4 20 ma-es jelekhez Bemenetek száma / jeltartomány 1 x 4 ma ma Digitális bemenet Felhasználható bemeneti források NAMUR közelítésiniciátorok (EN ) nem kapcsolt kapcsolóérintkez k ellenállásokhoz kapcsolt kapcsoló érintkez k Analóg kimenet Kimenetek száma / Jeltartomány 1 x 4 ma ma Terhelés R B 700 (U B = 24 V mellett, R B = [U B -10V] / 20 ma) Digitális kimenet 3 potenciálmentes váltóérintkez Kapcsolható feszültség 30 V AC/DC Kapcsolható áram 0,5 A Általános adatok Adó (TX) Vev (RX) Tápfeszültség 100 V AC V AC 12 V DC V DC Védettség IP66 IP20 Környezeti h mérséklet-tartomány -20 C C -20 C C A ház anyaga Alumínium, rézmentes Száler sítés nélküli PA polyamid (tengervíznek ellenálló) Méretek Szé / Ma / Mé 236,5 / 371,5 / 172 mm 17,5 / 99 / 114,5 mm Megegyezés / engedélyek Konformitás CE konform (R&TTE irányelvek 1999/5/EG) ATEX X II 2 (1) G Ex de ib [ia] IIC T4 2. zóna 1. zóna Szenzor 4 ma...20 ma 0. zóna Szenzor 4mA...20 ma 614 PHOENIX CONTACT

12 RAD-Line Soros I/O / RAD-Line Soros Vezeték nélküli INTERFACE RAD-Line (2400 MHz) Önmagát szervező hálózat Ipari környezetben fontos a berendezések nagymértékű rendelkezésre állása az egyszerű pontpont átviteltől kezdve egészen a nagy teljesítményű Mesh hálózatokig. A slave-ek összekapcsolása közvetlenül vagy repeater-slave köztes állomásokon keresztül valósul meg. Itt akár 254 db repeater-slave is egymás után kapcsolható a rádiós kapcsolat útvonalának meghosszabbítása vagy több (repeater-) slave integrálása érdekében. A repeater-slave köztes állomásokhoz pedig ugyancsak soros perifériakészülékek vagy I/O bővítőmodulok csatlakoztathatók. Ha a hálózaton belül egy összeköttetés kiesik, akkor más hálózati csomópontokon keresztül megvalósított megkerülés (roaming) segítségével az adatkommunikáció fenntartása továbbra is lehetséges. A RAD-Line soros modulok alábbi tulajdonságaikkal nyújtanak meggyőző teljesítményt: párszáz métertől több kilométerig terjedő nagy hatótávolságok tartós és megbízható adatkommunikáció ipari környezetben Master Lehe tség tées roaming útvonalak komplex hálózati struktúrák felépítése akár 254 résztvevővel is a rendszer kényelmes távdiagnosztikája szoftver-eszköz segítségével határozhatjuk meg, hogy a modul alkalmazása master, slave vagy repeater köztes állomásként történjen Roaming funkció Fő kommunikációs útvonal PHOENIX CONTACT 615

13 RAD-Line (2400 MHz) RAD-Line Serial IO - BD rádiórendszer soros adatok és IO jelek átvitelére Az új RAD-ISM-2400-DATA-BD-BUS kétirányú adatátviteli rendszer több decentralizált vezérlő vezeték nélküli összekötését és a terepi I/O jelek gyűjtését és egy központi helyre (vezérlő) történő továbbítását egyaránt lehetővé teszi. Az RS-232, RS-422/RS-485 interfész mellett lehetőség nyílik a bővítőmodulok csatlakoztatására az oldalsó buszcsatlakozón keresztül. Így a terepi szenzorok és aktorok jelei érzékelhetők, és rádión keresztül a vezérlőhöz juttathatók. A lehetséges üzemmódok: pont-pont, pontmultipont és multipont-pont. Az egyes modulok egy egyszerűen kezelhető szoftverrel masterként, slaveként vagy repeaterként paraméterezhetők. A rádiómodulok a "hurkolt hálózatban" közvetlenül MODBUS-slave-ként konfigurálhatók. Egy masteren így legfeljebb 254 slave dolgozhat. A kényelmesen kezelhető diagnosztikai szoftvereszközzel megváltoztathatók a hálózat résztvevőinek paraméterei, és lehetséges a hálózat felügyelete az átviteli minőség szempontjából. Megjegyzés: A konfiguráció és a diagnosztika alapszoftvere ingyenesen letölthet a oldalon található letölt központból. A kett nél több hálózati diagnosztikájához szoftverlicensz szükséges. A konfigurációs szoftverhez további információk a 619 oldalon találhatók. Az RS-485/RS-422-interfész árnyékolójának bekötése a földelt kalapsínen keresztül történik. Árnyékoló kapcsokat a Phoenix Contact CLIPLINE katalógusában találhat. További rádiós rendszereket, valamint a tartozékot széles választékát (többek között antennákat, összeköt kábeleket) a oldalon találhat. tömör hajlékony [mm 2 ] AWG Csavar csavaros csatlakozás 0,2-4 0,2-2, M3 RAD-ISM-2400-DATA-BD-BUS Rádiós transcevier soros interfészhez (RS-232, RS-422/RS-485), I/O b vít modulokkal b víthet Készülékház-szélesség 22,5 +24 V 1 Power GND 2 A 3 B 4 2=Tx 3=Rx 5 = GND 7 = RTS 8 = CTS 1, 4, 6, 9 = n.c. RF-Link RS 232 RS485/ 422 RF 13 Rx(A+) 14 Rx(B-) 15 Tx(A+) 16 Tx(B-) Rádiós modul soros interfésszel RAD-ISM-2400-DATA-BD-BUS Rádiós átviteli útvonal Irány kétirányú Frekvenciatartomány 2,4032 GHz... 2,4799 GHz Adóteljesítmény 100 mw (beállítható) A csatornák száma 3 x 27 Soros interfész RS-232 RS-485 / RS-422 Csatlakozási mód SUB-D 9 (aljzat) COMBICON dugaszolható csavaros sorkapocs Soros átviteli sebesség ,6 kbit/s ,6 kbit/s Adatformátum / kódolás Aszinkron Adatsebesség ellen rzés / protokollok RTS/CTS méret 32 / 98 / 240 Byte Általános adatok Tápfeszültség V AC/DC Áramfelvétel tip./max. 70 ma / 115 ma Védettség IP20 Környezeti h mérséklet-tartomány -20 C C A ház anyaga Száler sítés nélküli PA polyamid Méretek Szé / Ma / Mé 22,5 / 99 mm / 114,5 Megegyezés / engedélyek Konformitás CE konform (R&TTE irányelvek 1999/5/EG) ATEX X II 3 G Ex nl IIC IECEx Ex nl IIC T4 Ex: X ) Repeater- Repeater- Repeater- Master Repeater- 616 PHOENIX CONTACT

14 SF BATF DC5V FRCE RUN RUN-P STOP RUN STOP MRES RAD-Line soros IO PROFIBUS gateway Vezeték nélküli INTERFACE RAD-Line (2400 MHz) Az új RAD-ISM-TW-PB-GATEWAY PROFIBUS gateway lehetővé teszi a RAD- ISM-2400-DATA-BD-BUS rádiómodulokból álló rádióhálózat csatlakoztatását a PROFIBUS-DP-re. A MODBUS masterként működő PROFIBUS gateway automatikusan szervezi a terepi I/O rádióállomások ciklikus adatcseréjét, és rendelkezésre bocsátja az állomásokat a PROFIBUS oldalon. A teljes PROFIBUS adatátviteli sebesség akár 12 Mbit/s is lehet. A GSD fájlok előre meghatározott szoftvermoduljai segítséget nyújtanak az I/O állomások egyedi hálózatának gyors és egyszerű leképezésében. Megjegyzés: A GSD fájl (a PROFIBUS-DP készülék jellemz kommunikációs tulajdonságaival) a címen található. Csatlakozási adatok tömör hajlékony [mm 2 ] AWG 0,2-2,5 0,2-2, RAD-ISM-TW-PB-GATEWAY Szélesség 35 mm PROFIBUS 24V GND 9-pólusú D-SUB 24V DC B-Line 3 RTS 4 GND PB 5 5V PB 6 A-Line 8 PROFIBUS-csatoló PROFIBUS Logika EPROM OUT RS- 232 Periféria COMBICON O1 TxD RxD GND Állapot Leírás PROFIBUS csatoló, a rádióhálózat PROFIBUS-DP-re való csatlakoztatásához Összeköt kábel RAD-ISM-TW-PB-GATEWAY RAD-ISM-TW-RS Bemeneti adatok U B üzemi feszültség 24 V DC ± 20% Névleges bemen áram U IN esetén típ. 50 ma (növelve egy kimenet terhelési áramával) Bemeneti kapcsolás Polaritásvédelem, túlfeszültség-védelem Digitális kimenetek Maximális kapcsolófeszültség 24 V DC ±20 % (U B - U maradék a kimeneten) Kapcsolóáram maximum 150 ma Maradékfeszültség < 0,5 V DC (U maradék IN mellett) Kimeneti kapcsolás Polaritásvédelem, túlfeszültség-védelem RS-232 interfész Átviteli sebesség 57,6 kbit/s Csatlakozási mód COMBICON PROFIBUS interfész Átviteli sebesség 12 MBit/s Csatlakozási mód D-SUB-9 Általános adatok Adatinterfész/tápellátás vizsgálófeszültsége 500 V AC Környezeti hõmérséklet (üzemi) -20 C C Névleges m ködési mód 100 % ED védettség IP20 Beépítés helyzete/szerelés tetsz legesen / térköz nélkül sorolhatóak Méretek S / Ma / Mé 35 mm / 99 mm / 114,5 mm PHOENIX CONTACT 617

15 RAD-Line (2400 MHz) RAD-Line Serial - BD rádiórendszer soros adatok átvitelére A soros interfészekhez való RAD-ISM DATA-BD kétirányú adatátviteli rendszer bevált Trusted Wireless technológiával továbbítja az RS-232, RS-422 vagy RS-485 formátumú adatokat közepes vagy nagy távolságokra. Így a vezérlések vezeték nélkül köthetők egymással hálózatba, illetve csatlakoztathatók távoli soros perifériákhoz. A lehetséges üzemmódok: pont-pont, pont-multipont és multipont-pont. Az egyes modulok egy egyszerűen kezelhető szoftverrel masterként, slaveként vagy repeaterként paraméterezhetők. Egy masteren így legfeljebb 254 slave dolgozhat. Az átvitel transzparens módon és protokollfüggetlenül valósul meg. A kényelmesen kezelhető diagnosztikai szoftvereszközzel megváltoztathatók a hálózat résztvevőinek paraméterei, és lehetséges a hálózat felügyelete az átviteli minőség szempontjából. Megjegyzés: A konfiguráció és a diagnosztika alapszoftvere ingyenesen letölthet a oldalon található letölt központból. A kett nél több hálózati diagnosztikájához szoftverlicensz szükséges. A konfigurációs szoftverhez további információk a 619 oldalon találhatók. Az RS-485/RS-422-interfész árnyékolójának bekötése a földelt kalapsínen keresztül történik. Árnyékoló kapcsokat a Phoenix Contact CLIPLINE katalógusában találhat. Tartozék: Master- és Repeater állomásokhoz a RAD-ISM ANT-OMNI-6-0 körsugárzó antennát (rendelési szám: ) ajánljuk. tömör hajlékony [mm 2 ] AWG Csavar csavaros csatlakozás 0,2-4 0,2-2, M3 +24 V 1 Power GND 2 A B RAD-ISM-2400-DATA-BD Rádiós transcevier soros interfészhez (RS-232, RS-422/RS-485) Készülékház-szélesség 22, = Tx 3 = Rx 5 = GND 7=RTS 8 = CTS 1, 4, 6, 9 = n.c. RF-Link RS 232 RS485/ 422 RF 13 Rx(A+) 14 Rx(B-) 15 Tx(A+) 16 Tx(B-) Leírás Rádiós modul soros interfésszel RAD-ISM-2400-DATA-BD Rádiós átviteli útvonal Irány kétirányú Frekvenciatartomány 2,4015 GHz... 2,4815 GHz Adóteljesítmény 100 mw (beállítható) A csatornák száma 3 x 27 Soros interfész RS-232 RS-485 / RS-422 Csatlakozási mód SUB-D 9 (aljzat) COMBICON dugaszolható csavaros sorkapocs Soros átviteli sebesség 300 Bit/s ,2 kbit/s 300 Bit/s ,2 kbit/s Adatformátum / kódolás Aszinkron Adatsebesség ellen rzés / protokollok RTS/CTS méret 32 / 98 / 240 Byte Általános adatok Tápfeszültség V AC/DC Áramfelvétel tip./max. 50 ma / 100 ma Védettség IP20 Környezeti h mérséklet-tartomány -20 C C A ház anyaga Száler sítés nélküli PA polyamid Méretek Szé / Ma / Mé 22,5 / 99 mm / 114,5 Megegyezés / engedélyek Konformitás CE konform (R&TTE irányelvek 1999/5/EG) ATEX X II 3 G Ex nl IIC IECEx Ex nl IIC T4 Hálózat Repeater- Repeater- Repeater- Master Repeater- 618 PHOENIX CONTACT

16 RAD-Line Serial - konfigurálási tartozékok és szoftverlicenszek A RAD-ISM-...-CONFIG-KIT konfigurációs csomag a rádió adó-vevő üzembe helyezéséhez szükséges alapfelszereltséget tartalmazza. A RAD-Link szoftver a rádióhálózatok konfigurálására és diagnosztizálására használható. A gyors és egyszerű üzembe helyezést egyszerű menüfelületek és egy érthető Varázsló teszi lehetővé. A program a következő operációs rendszereken futtatható: Windows 98, 2000 és XP. A számítógép és a rádió adó-vevő közötti kommunikáció egy szoftver-adapterkábel segítségével soros interfészen keresztül történik. Az átfogó diagnosztikai lehetőségek a mellékelt licenszekkel aktiválhatók. Megjegyzés: A konfiguráció és a diagnosztika alapszoftvere ingyenesen letölthet a oldalon található letölt központból. A kett nél több hálózati diagnosztikájához szoftverlicensz szükséges. Vezeték nélküli INTERFACE RAD-Line (2400 MHz) RAD-ISM-...-DATA-CONFIG-KIT Leírás Konfigurációs készlet, amely tartalmazza a RAD-Link konfigurációs szoftverrel rendelkez CD-t, a gyorsindítást, a beüzemelési útmutatót, a felhasználói kézikönyvet és az interfészkábelt (SUB-D9/USB) RAD-ISM-2400-DATA-CONFIG-KIT RS-232 kábel, a rádió-transcevier egy 9-pólusú készülékinterfészre történ csatlakoztatásához 2 m hosszú CABLE-D 9SUB/B/S/200/KONFEK/S cm hosszú CABLE-D 9SUB/B/S/ 50/KONFEK/S Összeköt vezeték, D-9-SUB-ról USB-re, D-9-SUB-ról D-25-SUB adapterrel CM-KBL-RS232/USB Licensz kiegészít diagnózis funkciók aktiválásához legfeljebb 8 hálózati résztvev számára RAD-LINK-LIC legfeljebb 15 hálózati résztvev számára RAD-LINK-LIC legfeljebb 25 hálózati résztvev számára RAD-LINK-LIC legfeljebb 100 hálózati résztvev számára RAD-LINK-LIC legfeljebb 255 hálózati résztvev számára RAD-LINK-LIC Monitoring PHOENIX CONTACT 619

17 RAD-Line (2400 MHz) RAD-Line tartozékok Körsugárzó antennák A körsugárzó antennákat mozgó és pontmultipont alkalmazásokhoz használják. A kisméretű körsugárzó antennákkal rövid hatótávolság érhető el. A robusztus RAD-ISM-2400-ANT-VAN körsugárzó antenna nagy ütésállósággal rendelkezik. RAD-ISM-2400-ANT-OMNI-2-1 RAD-ISM-2400-ANT-VAN-... Leírás OMNI körsugárzó antenna RAD-ISM-2400-ANT-OMNI Vandálbiztos OMNI körsugárzó antenna MCX csatlakozással (anya) RAD-ISM-2400-ANT-VAN- 3-1-MCX SMA csatlakozással (apa) RAD-ISM-2400-ANT-VAN- 3-0-SMA Szerelési anyagok RAD-ANT-VAN-MKT RAD-...VAN-3-1-MCX RAD-...VAN-3-0-SMA Környezeti h mérséklet-tartomány -20 C C -40 C C -40 C C Védettség IP65 IP55 IP55 Ütésállóság - IK08 IK08 Nyereség 2 dbi 3 dbi 3 dbi Impedancia Csatlakozási mód MCX (apa) kábellel (1,5 m) MCX (apa) kábellel (1,5 m) SMA (apa) kábellel (1,5 m) Nyílásszög függ leges / vízszintes 75 / / / 360 Méretek Sz / M 7,8 / 82,5 mm 86 / 43 mm 86 / 43 mm Frekvenciatartomány 2,4 GHz 2,4 GHz 2,4 GHz Szállított elemek szerelési anyaggal együtt - - Körsugárzó antennák Mindkét nagy OMNI antenna nagy hatótávolságú mobil alkalmazásokhoz alkalmas. A RAD-ISM-2400-ANT-OMNI-5-0 antenna kifejezetten a PIPE rádiómodulokhoz való. RAD-ISM-2400-ANT-OMNI-... RAD-ISM-2400-ANT-OMNI-6-0 Leírás OMNI-körsugárzó antenna 2,4 GHz, 5 dbi nyereség RAD-ISM-2400-ANT-OMNI ,4 GHz, 6 dbi nyereség RAD-ISM-2400-ANT-OMNI Környezeti h mérséklet-tartomány -20 C C -40 C C Védettség IP55 IP55 Nyereség 5 dbi 6 dbi Impedancia Csatlakozási mód SMA (apa) N (anya) Nyílásszög függ leges / vízszintes 45 / / 360 Méretek Sz / M 13 / 187 mm 22 / 250 mm Frekvenciatartomány 2,4 GHz 2,4 GHz Szállított elemek - szerelési anyaggal együtt 620 PHOENIX CONTACT

18 RAD-Line tartozékok Irányított antennák Vezeték nélküli INTERFACE RAD-Line (2400 MHz) Irányított antennákat akkor használnak, ha nagy távolságok áthidalására van szükség optikai rálátás mellett. Megjegyzés: A parabolaantenna egyirányú adók és kétirányú transceiverek esetében csak a RAD-CAB-EF393-15m antannahosszabbítókábellel együtt használható, különben túllépjük a 20 dbes legnagyobb megengedett kisugárzott értéket. RAD-ISM-2400-ANT-PAN-8-0 RAD-ISM-2400-ANT-PAR-19-0 Leírás PANEL iránysugárzó antenna (kábel nélkül) 8 dbi, lineárisan polarizált RAD-ISM-2400-ANT-PAN dbi, körpolarizált, jobbra forgó RAD-ISM-2400-ANT-CIR Parabolaantenna RAD-ISM-2400-ANT-PAR RAD-...PAN-8-0 RAD-...CIR-8-0 Környezeti h mérséklet-tartomány -40 C C -40 C C -40 C C Védettség IP55 IP55 IP65 Nyereség 8 dbi 8 dbi 19 dbi Impedancia Csatlakozási mód SMA (anya) SMA (anya) N (anya) Nyílásszög függ leges / vízszintes 70 / / / 17 Méretek Sz / M 80 / 100 mm 95 / 101 mm 610 / 419 mm Frekvenciatartomány 2,3 GHz 2,4 GHz 2,4 GHz Szállított elemek szerelési anyaggal együtt szerelési anyaggal együtt szerelési anyaggal együtt Csatlakozókábel/időjárás elleni védelem A PANEL irányított antenna PIPE rádiómodulhoz való csatlakoztatására tömítőhüvellyel ellátott RAD-PIG-EF142- PIPE adapterkábel kapható. Az önvulkanizálódó RAD-TAPE-SV időjárásvédelmi szalag az adapterek, antennaelosztók, kábelcsatlakozások, stb. időjárás elleni kiegészítő külső védelmére szolgál. RAD-PIG-EF142-PIPE RAD-TAPE-SV Leírás Adapterkábel tömít gy r vel, a PANEL irányantenna RAD-ISM PIPE-... rádiós modulokra történ csatlakoztatására 50 cm hosszú, SMA (apa) -> SMA (apa) RAD-PIG-EF142-PIPE Id járásvédelmi szalag RAD-TAPE-SV Környezeti h mérséklettartomány (kábel / tömít hüvely) -30 C C / -30 C C -40 C C Csillapítás kb. 0,93 db/m - Impedancia 50 - Újrafelhasználhatóság legfeljebb 20 alkalommal történ nyitáshoz - Kábelkeresztmetszet 3,5 mm... 7 mm - Tulajdonságok - önvulkanizálódó Szélesség - 25 mm Hossz - 10 m Vastagság - 0,75 mm PHOENIX CONTACT 621

19 RAD-Line (2400 MHz) RAD-Line tartozékok Túlfeszültség-védelem/adapter Az antennák épületen kívüli felszereléséhez Lambda/4 technológiával rendelkező túlfeszültség-védelmi adapterek állnak rendelkezésre. Az antennák épületen belüli felszereléséhez a RAD-ADP-N/F-N/F adapter áll rendelkezésre. RAD-ADP-N/F-N/F Leírás COAXTRAB, védelmi adapter a Lambda/4-technológiájú antennacsatlakozókhoz, 2,4 és 5,9 GHz között Aljzat-aljzat CN-LAMBDA/4-5.9-BB Dugasz-aljzat CN-LAMBDA/4-5.9-SB Aljzat-aljzat CN-LAMBDA/4-2.0-BB Dugasz-aljzat CN-LAMBDA/4-2.0-SB Adapter N (anya) -> N (anya) RAD-ADP-N/F-N/F N (apa) -> SMA (anya) RAD-ADP-N/M-SMA/F RSMA (anya) -> SMA (anya) RAD-ADP-RSMA/F-SMA/F SMA (anya) -> SMA (anya) RAD-ADP-SMA/F-SMA/F SMA (anya) -> SMA (anya), derékszög RAD-ADP-SMA/F-SMA/M CN-LAMBDA/ CN-LAMBDA/ Környezeti h mérséklet-tartomány -40 C C -40 C C -65 C C Védettség IP68 IP55 IP20 Csillapítás (2400 MHz esetén) típ. 0,05 db ( 0,15 db) 0,2 db (1,7 GHz... 2,3 GHz) 0,3 db Impedancia Frekvenciatartomány 2,4 GHz... 5,9 GHz 1,7 GHz... 2,3 GHz 12,4 GHz Antennaelosztó Több vevő egy kapcsolószekrényben történő alkalmazása esetén a RAD-ISM SPL-... antennaelosztóval egy vagy több antenna takarítható meg. RAD-ISM-2400-SPL-4-SMA RAD-ISM-2400-SPL-2-SMA Leírás Antennaelosztó 4-szeres RAD-ISM-2400-SPL-4-SMA szeres RAD-ISM-2400-SPL-2-SMA Környezeti h mérséklet-tartomány -40 C C -40 C C Védettség IP20 IP20 Csillapítás áganként (2400 MHz esetén) 6 db 3 db Impedancia Csatlakozási mód 4 x SMA (anya), 1 x SMA (apa) 2 x SMA (anya), 1 x SMA (apa) Frekvenciatartomány 2,3 GHz... 2,5 GHz 2,3 GHz... 2,5 GHz Szállított elemek 4-szeres antennaelosztó, adapter N-r l (apa) SMA-ra (anya), 2 SMA lezáró ellenállás 2-szeres elosztó, adapter N (anya) -> SMA (anya), 4 önvulkanizálódó id járásvédelmi szalag 622 PHOENIX CONTACT

20 RAD-Line tartozékok Adapter/hosszabbítókábel Vezeték nélküli INTERFACE RAD-Line (2400 MHz) A rádiómodul és az antenna összekapcsolására vagy illesztésére különböző RAD-PIG... adapterek és RAD-CAB... hosszabbítókábelek állnak rendelkezésre. A rádiómodul és az antenna közötti kábel hosszának a kábel csillapítása miatt a lehető legkisebbnek kell lennie. RAD-PIG-EF316-MCX-SMA RAD-CAB-... Leírás Antenna adapterkábel 1 m hosszú, MCX (apa) -> SMA (apa) RAD-PIG-EF316-MCX-SMA cm hosszú, MCX (apa) -> N (apa) RAD-PIG-EF316-MCX-N cm hosszú, N (anya) -> SMA (apa) RAD-PIG-EF316-N-SMA cm hosszú, N (anya) -> N (apa) RAD-PIG-EF316-N-N cm hosszú, SMA (apa) -> SMA (apa) RAD-PIG-EF316-SMA-SMA Antennahosszabbító kábel 3 m hosszú, mindkét végén N (dugó) csatlakozással RAD-CAB-EF393-3M m hosszú, mindkét végén N (dugó) csatlakozással RAD-CAB-EF393-5M m hosszú, mindkét végén N (dugó) csatlakozással RAD-CAB-EF393-10M m hosszú, mindkét végén N (dugó) csatlakozással RAD-CAB-EF393-15M m hosszú, mindkét végén SMA (dugó) csatlakozással RAD-CAB-EF142-3M m hosszú, mindkét végén SMA (dugó) csatlakozással RAD-CAB-EF142-5M Környezeti h mérséklet-tartomány -40 C C -40 C C Csillapítás (2400 MHz esetén) kb. 1,5 db/m kb. 0,45 db/m Impedancia Kapcsolószekrény/-doboz hosszabbító kábellel ellátott antennákhoz, túlfeszültség-védelemmel Kapcsolószekrény/-doboz hosszabbító kábel nélküli antennákhoz, túlfeszültség-védelem nélkül Rádiós modul 3 Rádiós modul 4 1 Antenna 2 Antennaadapter-kábel (Pigtail) 3 Antennahosszabbító kábel 4 Túlfeszültség-védelem PHOENIX CONTACT 623

21 RAD-Line (2400 MHz) Rendszerek önálló energiaellátáshoz Távoli szenzorok jeleinek érzékelésekor gyakran felvetődik az energiaellátás kérdése. A Phoenix Contact a szolár- és akkurendszereivel komplett, önálló energiaellátást kínál. A mindenkori alkalmazási helyen tapasztalható napbesugárzás erős ingadozása miatt különböző megengedett csatlakozási teljesítményekkel találkozhatunk. Alkalmazási területek: RAD-ISM-2400 rádiómodulok, PSI- GPRS/GSM modemek, stb. tápellátása RAD-SOL-SET vagy RAD- SOL-SET szolárrendszerrel A RAD-ISM-2400-PIPE-TX rádiómodul tápellátása a RAD-SOL-SET szolárrendszerrel (a Hopkey H005 típusa esetében "adás 5 percenként" adási üzemmód mellett) A RAD-ISM-2400-PIPE-TX rádiómodul ellátása a RAD-BAT-PAC akkumodullal (a Hopkey H060 típusa esetében "adás 60 percenként" vagy a H120 típus esetében "adás 120 percenként" adási üzemmód mellett) Megjegyzés : Az említett rádiós modulokkal és a független energiaellátó rendszerekkel kapcsolatban további információkat a oldalon olvashat. Keressen meg minket már az elvi és gyakorlati tervezés els lépcs jében, hogy együtt választhassuk ki az igényeinek (telepítési hely, terhelés, teljesítménytartalék, stb.) megfelel szolárrendszert. Tartozék: A szükséges hosszal rendelkez M12- összeköt kábelek, pl. SAC-4P-MS-FS SCO szenzor-/aktor-kábel (rendelési szám: ) a PLUSCON- katalógusban, valamint a oldalon találhatók. RAD-SOL-SET Leírás 24 V-os szolárrendszer, szolárpanelb l és töltésszabályzóval felszerelt el re kábelezett kapcsolószekrényb l, szolárakkuból, túlfeszültség-védelemb l, biztosítékokból, valamint szerelési anyagokból áll (oszlopbilincsekkel) 12 V-os szolárrendszer, szolárpanelb l, töltésszabályzóval ellátott el re kábelezett kapcsolószekrényb l, szolárakkuból, M12- összeköt kábelb l (2 m), valamint szerelési anyagokból (az oszlopbilincsekkel együtt) áll 12 V-os akkumodul, Li/SOCl 2 akkutípus, csatlakozás M12 csatlakozóval (csatlakozókábel nélkül) RAD-SOL-SET V / 200 Wp szolárrendszer, akkumulátorkapacitás 100 Ah Kapcsolószekrény / Szolárrendszer Rendszerfeszültség 24 V DC Max. terhelés (az alkalmazási hely függvényében) 0 W W Környezeti h mérséklet-tartomány -20 C C Méretek Szé / Ma / Mé 489 / 822,4 / 337,7 mm Szolárpanel Kimeneti feszültség típ. 17,3 V DC (Feszültség maximális teljesítménynél) Rövidzárlati áram max. 3,17 A Névleges teljesítmény 50 Wp +10 (- 5 %) Méretek Szé / Ma / Mé 652 / 639 / 36 mm Szolárakku U N névleges feszültség 12 V DC Névleges kapacitás 100 Ah Súly 32 kg Méretek Szé / Ma / Mé 168 / 213 / 306 mm Töltésszabályzó Tápfeszültség 24 V DC Áramfelvétel típ. 10 ma Névleges terhelés 10 A Méretek Szé / Ma / Mé 152 / 55 / 34 mm napelem panel (sorba kapcsolva) Antenna Antennakábel Rugalmas véd köpeny Kapcsolószekrény Kapcsolószekrényi elektronika Akkumulátorok Antennakábel és kapcsolószekrényi elektronika túlfeszültség-védelme Oszlop (pl. 76 mm átmér j táblatartó oszlop) PE, földel kábel Példa egy szolárrendszer jellemz felszerelésére 624 PHOENIX CONTACT

22 RAD-Line (2400 MHz) RAD-SOL-SET V / 100 Wp szolárrendszer, akkumulátorkapacitás 40 Ah RAD-SOL-SET V / 10 Wp szolárrendszer, akkumulátorkapacitás 6,6 Ah RAD-BAT-PAC V-os akkumodul (IP65), akkukapacitás 19 Ah RAD-SOL-SET RAD-SOL-SET RAD-BAT-PAC V DC 12 V DC - 0 W W 0 mw mw C C -20 C C -25 C C 489 / 822,4 / 337,7 mm 200 / 300 / 120 mm 80 / 42 / 150 mm típ. 17,3 V DC (Feszültség maximális teljesítménynél) típ. 16,8 V DC (Feszültség maximális teljesítménynél) - max. 3,17 A max. 0,65 A - 50 Wp +10 (- 5 %) 10 Wp +15% (-5%) / 639 / 36 mm 424 / 273 / 50 mm - 12 V DC ± 20% 12 V DC ± 20% 14,4 V DC (3,67 V DC akkumulátoronként) 40 Ah 6,6 Ah 19 Ah 15 kg 2,6 kg / 210 / 175 mm 98,4 / 151,7 / 65,5 mm - 24 V DC 12 V DC - típ. 10 ma típ. 10 ma - 10 A 6 A / 55 / 34 mm 152 / 55 / 34 mm - Maximális csatlakozási teljesítmény a teljesítménytartalék figyelembe vétele nélkül PHOENIX CONTACT 625
