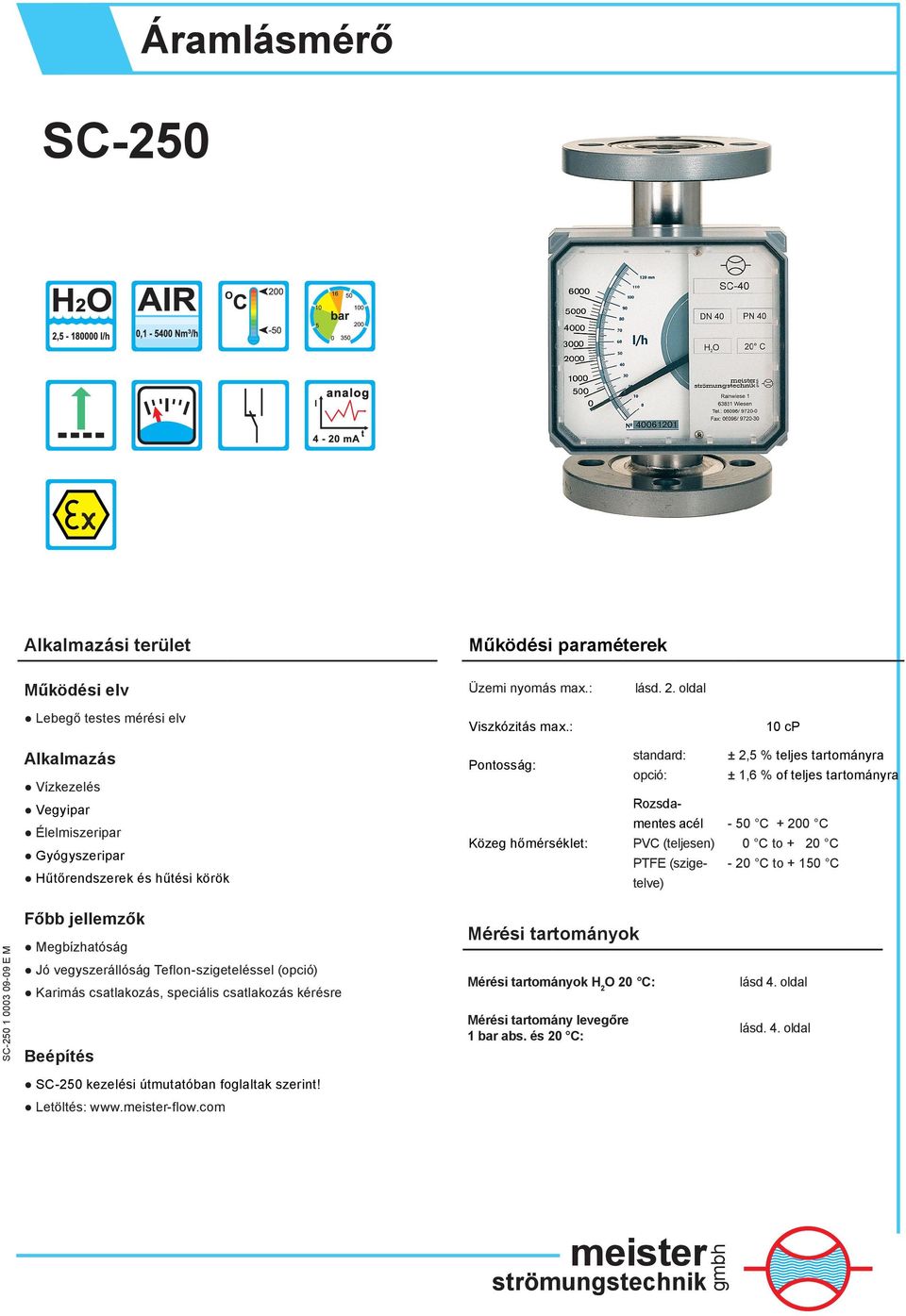

1 SC-250 Áramlásmérő Alkalmazási terület Működési paraméterek Működési elv Üzemi nyomás max.: lásd. 2. oldal Lebegő testes mérési elv Viszkózitás max.: 10 cp Alkalmazás Vízkezelés Vegyipar Élelmiszeripar Gyógyszeripar Hűtőrendszerek és hűtési körök Pontosság: Közeg hőmérséklet: standard: opció: Rozsdamentes acél PVC (teljesen) PTFE (szigetelve) ± 2,5 % teljes tartományra ± 1,6 % of teljes tartományra - 50 C C 0 C to + 20 C - 20 C to C SC E M Főbb jellemzők Megbízhatóság Jó vegyszerállóság Teflon-szigeteléssel (opció) Karimás csatlakozás, speciális csatlakozás kérésre Beépítés Mérési tartományok Mérési tartományok H 2 O 20 C: Mérési tartomány levegőre 1 bar abs. és 20 C: lásd 4. oldal lásd. 4. oldal SC-250 kezelési útmutatóban foglaltak szerint! Letöltés: meister strömungstechnik gmbh

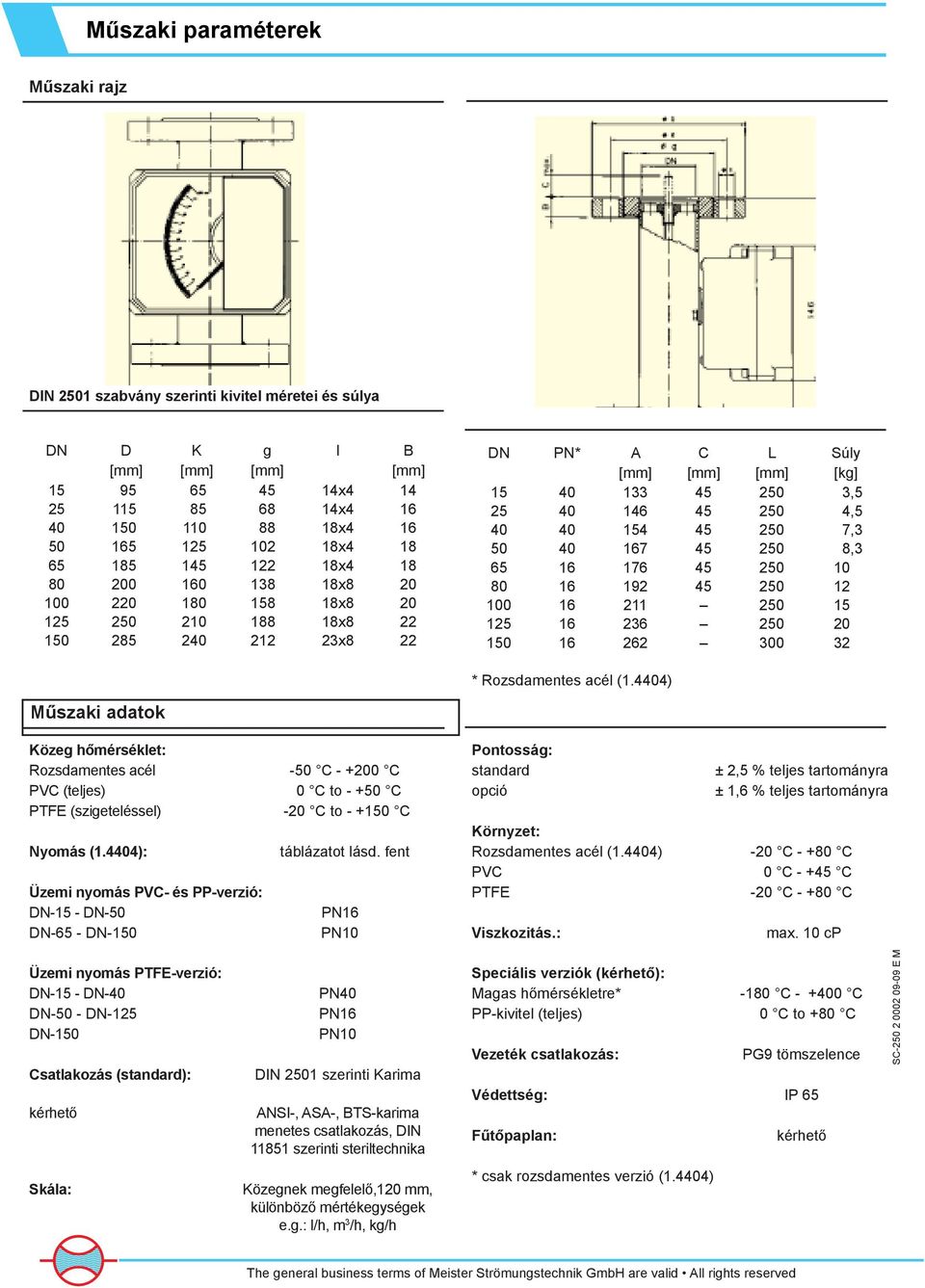

2 Műszaki paraméterek Műszaki rajz DIN 2501 szabvány szerinti kivitel méretei és súlya D K g l B x x x x x x x x x8 22 PN* A C L Súly [kg] , , , , * Rozsdamentes acél (1.4404) Műszaki adatok Közeg hőmérséklet: Rozsdamentes acél -50 C C PVC (teljes) 0 C to C PTFE (szigeteléssel) -20 C to C Nyomás (1.4404): táblázatot lásd. fent Üzemi nyomás PVC- és PP-verzió: PN PN10 Pontosság: standard opció ± 2,5 % teljes tartományra ± 1,6 % teljes tartományra Környzet: Rozsdamentes acél (1.4404) -20 C C PVC 0 C C PTFE -20 C C Viszkozitás.: max. 10 cp Üzemi nyomás PTFE-verzió: Csatlakozás (standard): PN40 PN16 PN10 DIN 2501 szerinti Karima ANSI-, ASA-, BTS-karima menetes csatlakozás, DIN szerinti steriltechnika Speciális verziók (): Magas hőmérsékletre* -180 C C PP-kivitel (teljes) 0 C to +80 C Vezeték csatlakozás: PG9 tömszelence Védettség: IP 65 Fűtőpaplan: SC E M Skála: Közegnek megfelelő,120 mm, különböző mértékegységek e.g.: l/h, m 3 /h, kg/h * csak rozsdamentes verzió (1.4404)

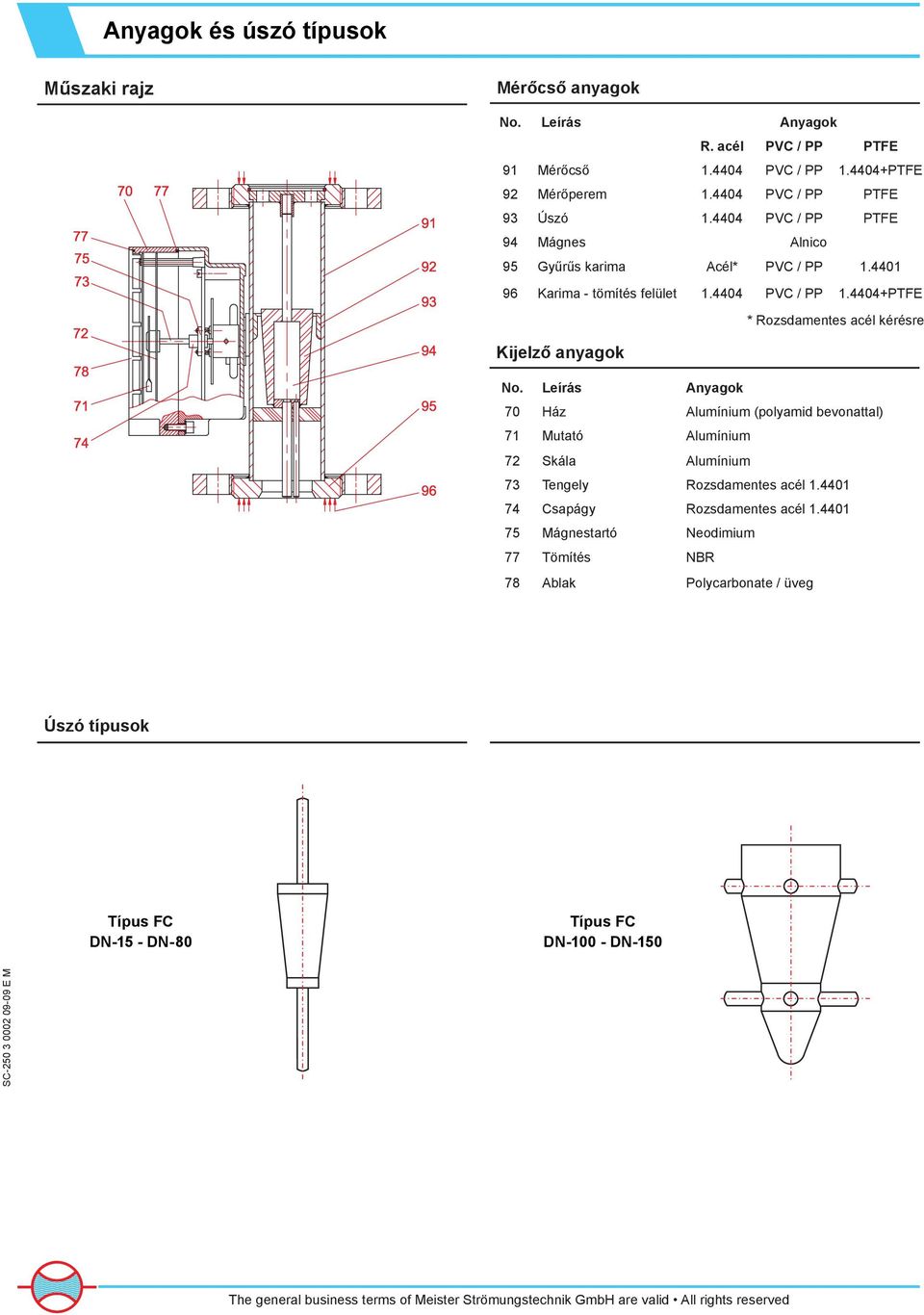

3 Anyagok és úszó típusok Műszaki rajz Mérőcső anyagok No. Leírás Anyagok R. acél PVC / PP PTFE 91 Mérőcső PVC / PP PTFE 92 Mérőperem PVC / PP PTFE PVC / PP PTFE 94 Mágnes Alnico 95 Gyűrűs karima Acél* PVC / PP Karima - tömítés felület PVC / PP PTFE * Rozsdamentes acél kérésre Kijelző anyagok No. Leírás Anyagok 70 Ház Alumínium (polyamid bevonattal) 71 Mutató Alumínium 72 Skála Alumínium 73 Tengely Rozsdamentes acél Csapágy Rozsdamentes acél Mágnestartó Neodimium 77 Tömítés NBR 78 Ablak Polycarbonate / üveg típusok Típus FC Típus FC SC E M

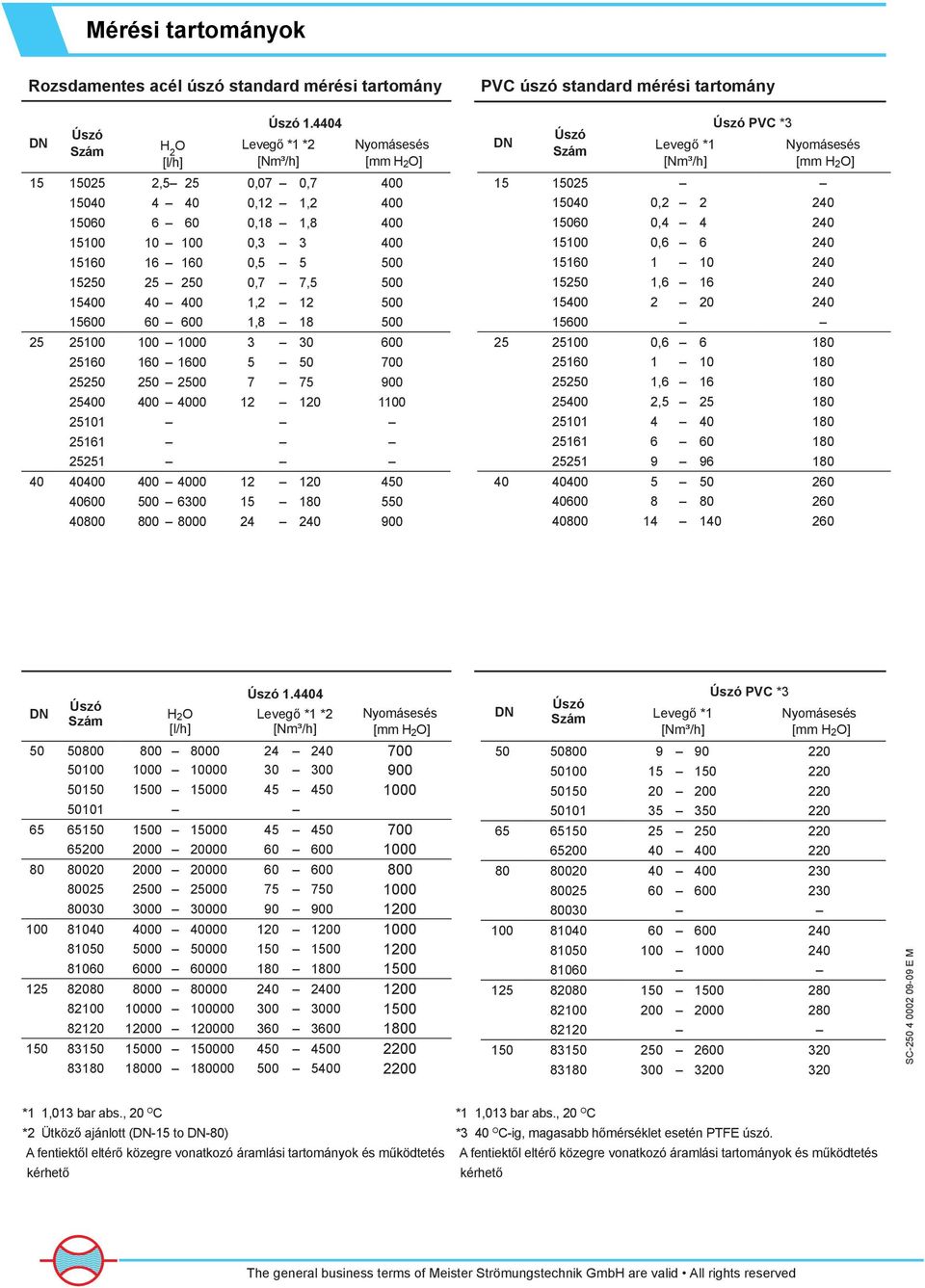

4 Mérési tartományok Rozsdamentes acél úszó standard mérési tartomány PVC úszó standard mérési tartomány H 2 O [l/h] Levegő *1 * ,5 25 0,07 0, ,12 1, ,18 1, , , ,7 7, , , Levegő *1 PVC * , , , , , , , H 2 O [l/h] Levegő *1 * Levegő *1 PVC * SC E M *1 1,013 bar abs., 20 O C *2 Ütköző ajánlott (-15 to -80) A fentiektől eltérő közegre vonatkozó áramlási tartományok és működtetés *1 1,013 bar abs., 20 O C *3 40 O C-ig, magasabb hőmérséklet esetén PTFE úszó. A fentiektől eltérő közegre vonatkozó áramlási tartományok és működtetés

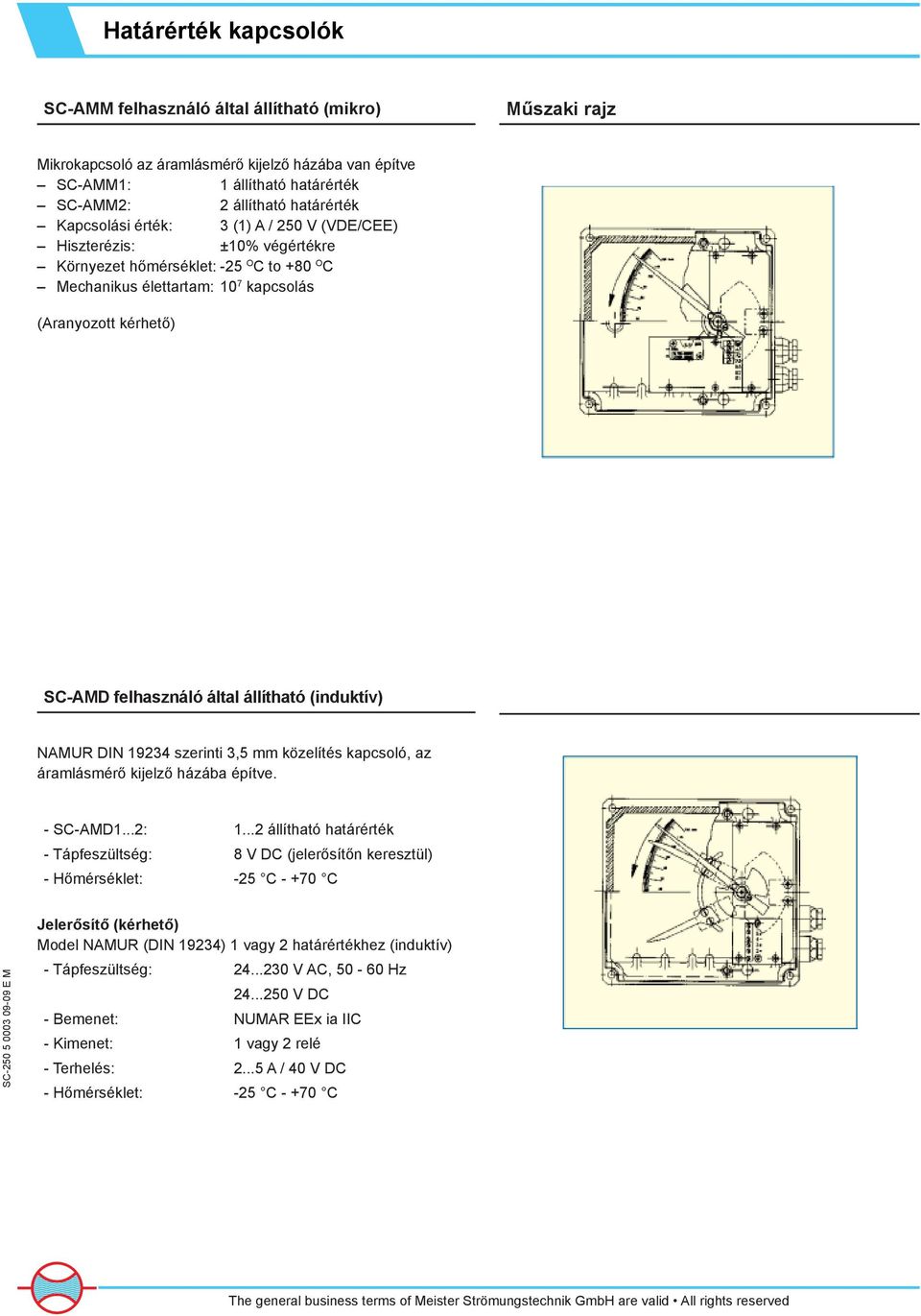

5 Határérték kapcsolók SC-AMM felhasználó által állítható (mikro) Műszaki rajz Mikrokapcsoló az áramlásmérő kijelző házába van építve SC-AMM1: 1 állítható határérték SC-AMM2: 2 állítható határérték Kapcsolási érték: 3 (1) A / 250 V (VDE/CEE) Hiszterézis: ±10% végértékre Környezet hőmérséklet: -25 O C to +80 O C Mechanikus élettartam: 10 7 kapcsolás (Aranyozott ) SC-AMD felhasználó által állítható (induktív) NAMUR DIN szerinti 3,5 mm közelítés kapcsoló, az áramlásmérő kijelző házába építve. - SC-AMD1...2: állítható határérték - Tápfeszültség: 8 V DC (jelerősítőn keresztül) - Hőmérséklet: -25 C C SC E M Jelerősítő () Model NAMUR (DIN 19234) 1 vagy 2 határértékhez (induktív) - Tápfeszültség: V AC, Hz V DC - Bemenet: NUMAR EEx ia IIC - Kimenet: 1 vagy 2 relé - Terhelés: A / 40 V DC - Hőmérséklet: -25 C C

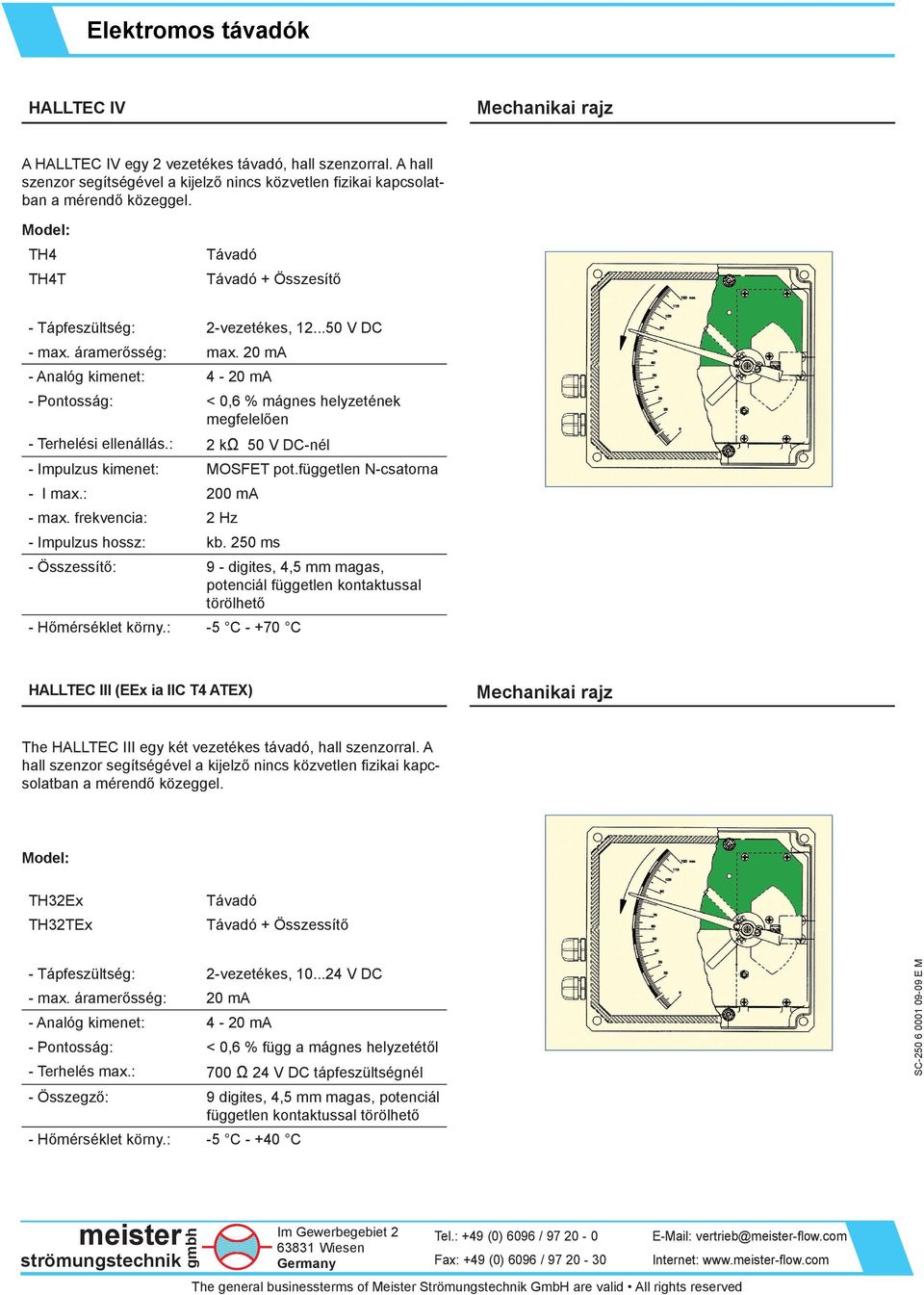

6 Elektromos távadók HALLTEC IV Mechanikai rajz A HALLTEC IV egy 2 vezetékes távadó, hall szenzorral. A hall szenzor segítségével a kijelző nincs közvetlen fizikai kapcsolatban a mérendő közeggel. Model: TH4 TH4T Távadó Távadó + Összesítő - Tápfeszültség: 2-vezetékes, V DC - max. áramerősség: max. 20 ma - Analóg kimenet: 4-20 ma - Pontosság: < 0,6 % mágnes helyzetének megfelelően - Terhelési ellenállás.: 2 kω 50 V DC-nél - Impulzus kimenet: MOSFET pot.független N-csatorna - I max.: 200 ma - max. frekvencia: 2 Hz - Impulzus hossz: kb. 250 ms - Összessítő: 9 - digites, 4,5 mm magas, potenciál független kontaktussal törölhető - Hőmérséklet körny.: -5 C C HALLTEC III (EEx ia IIC T4 ATEX) Mechanikai rajz The HALLTEC III egy két vezetékes távadó, hall szenzorral. A hall szenzor segítségével a kijelző nincs közvetlen fizikai kapcsolatban a mérendő közeggel. Model: TH32Ex TH32TEx Távadó Távadó + Összessítő - Tápfeszültség: 2-vezetékes, V DC - max. áramerősség: 20 ma - Analóg kimenet: 4-20 ma - Pontosság: < 0,6 % függ a mágnes helyzetétől - Terhelés max.: 700 Ω 24 V DC tápfeszültségnél - Összegző: 9 digites, 4,5 mm magas, potenciál független kontaktussal törölhető - Hőmérséklet körny.: -5 C C SC E M meister strömungstechnik gmbh Im Gewerbegebiet 2 Tel.: +49 (0) 6096 / vertrieb@meister-flow.com Wiesen Germany Fax: +49 (0) 6096 / Internet: The general businessterms of Meister Strömungstechnik GmbH are valid All rights reserved
