Combi-T E2 tolózár 4340E2. Karimás T-idom integrált E2-tolózárral rövid beépítési hossz, egál és szűkített

Átírás

1

2 Combi-T E2 tolózár Rend.szám Közeg PN 4340E2 víz, nem agresszív szennyvíz, más közeghez kérésre! Karimás T-idom integrált E2-tolózárral rövid beépítési hossz, egál és szűkített 16 Méret / Helytakarékos beépítés a rövid kivitellel, megtakarítási lehetőség. Fontos szempont: anyag-, munka-, szállítási- és raktározási költségeknél. Az E2 Combi-T és E2 szűkítő tolózár kombinációja sokfajta alkalmazási lehetőséget nyújt! Anyag Műszaki jellemzők Felsőrész és tolózárház gömbgrafitos öntvény, EN-GJS az EN 1563 (GGG 400-DIN 1693), szerint kívül és belül epoxiporbevonattal Zárnyelv gömbgrafitos öntvény, GGG 400, vulkanizált elasztomer bevonattal Rozsdamentes acélorsó, hengerelt menettel Zárnyelv vezető kopásálló, jó siklótulajdonságú és terhelésre kialakított formájú műanyagból, mely garantálja a minimális kopást és zárónyomatékot. Orsóanya rézötvözetből, melynek túlméretezésével csökkentették a kopást és a szükséges zárónyomatékot Élvédő PE, véd a szállítás, tárolás közbeni sérülésektől Imbuszcsavarok St 8,8 DIN 912 süllyesztett, viaszkiöntéssel és tömítéssel korrozió ellen védve Karimák EN (DIN 28605) szerint méretezve, megfúrás PN 10 DIN 2501 szerint (alapkivitel). PN 16 DIN 2501 a 200 rendeléskor kérjük megadni! Más szabvány igény szerint! 34 Minden ábra, műszaki adat tájékoztató jellegű, a változtatás jogát fenntartjuk!

3 Combi-T E2 tolózár Alapkivitel: Különleges kivitel: Egyéb kivitel: kézikerék és beépítési készlet nélkül elektromos meghajtásra, zárállásjelző igény szerint! Konstrukciós jellemzők az alapkivitel egyszerűen átalakítható motoros hajtásúra és felszerelhető zárállásjelzővel Kiegészítő termékek: kézikerék Nr beépítési készlet fix hossz: Nr. 8980E2 Nr. 8990E2 Nr. 9000E2 Nr. 9010E2 Nr. 9020E2 teleszkópos: Nr. 9500E2 Nr. 9510E2 csapszekrény Nr Nr Nr beépítési készlet több mérethez zárnyelvvezetés kopásálló műanyagból garantálja a minimális kopást és zárónyomatékot gyakori működtetés és 16 bar nyomáskülönbség esetén is a túlméretezett orsóanya, mely nagy zárónyomatékot, terhelést bír O-gyűrűk minden oldalról rozsdamentes anyagból készült csapágyazással nyomás alatt is cserélhető O-gyűrűk szabad átfolyás Tartozék méretválasztás a 1 leágazási átmérő szerint! E2 Combi -T Karima Orsó 1 Tömeg L H H 1 H 2 h k b k 1 b 1 a c d 1 kg , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,0 Hawle Szerelvénygyártó és Forgalmazó Kft. H-2000 Szentendre Tel.: info@hawle.hu Dobogókői út 5. Fax:

4 Combi-T E2 tolózár Rend.szám Közeg PN 4343E2 Tokos T-idom integrált E2-tolózárral, PE (PE 80/100) és PVC (DIN 8074, 8061/8062) csövekhez, teljesen húzásbiztos Helytakarékos beépítés a rövid kialakítás miatt, anyag-, munka-, szállítási- és raktározási költség csökkentési lehetőség. Anyag Műszaki jellemzők Tolózárház, a felsőrész és a feszítőgyűrű gömbgrafitos öntvény, EN-GJS az EN 1563 (GGG 400-DIN 1693) szerint, kívül és belül epoxiporbevonattal Rozsdamentes acélorsó, hengerelt menettel Zárnyelv vulkanizált elasztomer bevonattal Zárnyelv vezető kopásálló, jó siklótulajdonságú és terhelésre kialakított formájú műanyagból, mely garantálja a minimális kopást és zárónyomatékot Orsóanya rézötvözetből, melynek túlméretezésével csökkentették a kopást és a szükséges zárónyomatékot O-gyűrűk elasztomer tömítés Biztosítógyűrű POM Zárógyűrű elasztomer víz, nem agresszív szennyvíz, más közeghez kérésre! Imbuszcsavarok St 8,8 DIN 912 süllyesztett, viaszkiöntéssel és tömítéssel korrozió ellen védve Élvédő PE, szállításnál és raktározásnál véd 16 Cső ø, mm Tolózár méret / Cső ø, mm A csővéget megfelelő srégelés után, mérsékelt erőkifejtéssel lehet a tömítőkamrába tolni. A húzásbiztosítás független a tömítéstől, a feszítő gyűrű teljes, ütközésig történő meghúzásával érhető el. Vékonyfalú PE-csöveknél (3 mm falvastagságig) és vákum vezetékeknél Nr támasztó hüvely használata kötelező! Szorítógyűrű Ms 58 Ajaktömítés, elasztomer Csavarok és alátétek a szorítógyűrűhöz, A2 Távtartók PE 36 Minden ábra, műszaki adat tájékoztató jellegű, a változtatás jogát fenntartjuk!

5 Combi-T E2 tolózár alapkivitel: különleges kivitel: egyéb kivitel: kézikerék és beépítési készlet nélkül elektromos meghajtásra, zárállásjelző igény szerint! Konstrukciós jellemzők az alapkivitel egyszerűen átalakítható motoros hajtásúra és felszerelhető zárállásjelzővel. Kiegészítő termékek: kézikerék Nr beépítési készlet fix hossz: Nr. 8980E2 Nr. 8990E2 Nr. 9000E2 Nr. 9010E2 Nr. 9020E2 teleszkópos: Nr. 9500E2 Nr. 9510E2 csapszekrény Nr Nr Nr beépítési készlet több mérethez zárnyelvvezetés kopásálló műanyagból garantálja a minimális kopást és zárónyomatékot gyakori működtetés és 16 bar nyomáskülönbség esetén is a túlméretezett orsóanya, mely nagy zárónyomatékot, terhelést bír O-gyűrűk minden oldalról rozsdamentes anyagból készült csapágyazással nyomás alatt is cserélhető O-gyűrűk szabad átfolyás Tartozék méretválasztás a 1 leágazási átmérő szerint! cső ø, mm Tolózár 1 E2 Combi-T System 2000 Karima Orsó Tömeg kg H H 1 H 2 t L t 1 D 1 h a c d 1 90 / , ,0 110 / , ,0 110 / , ,5 110 / , ,0 125 / , ,0 160 / , ,0 160 / , ,0 160 / , ,5 160 / , ,0 225 / , ,0 225 / , ,0 Hawle Szerelvénygyártó és Forgalmazó Kft. H-2000 Szentendre Tel.: info@hawle.hu Dobogókői út 5. Fax:

6 Combi-III E2 tolózár Rend.szám Kivitel Közeg PN Zárótestek Méret / száma függőleges csatlakozás nélkül víz, nem agresszív szennyvíz, függőleges csatlakozással 3 más közeghez kérésre! Karimás T-idom integrált E2-tolózárral, 2 vagy 3 zárási lehetőséggel Helytakarékos beépítési mód a rövid kialakítás miatt, anyag-, munka-, szállítási- és raktározási költség csökkentési lehetőség. Kérjük, a tolózárak elrendezését az óramutató járásának megfelelően adja meg! Anyag Műszaki jellemzők Tolózárház és felsőrész gömbgrafitos öntvény, EN- GJS sz EN 1563 (GGG 400-DIN 1693) szerint, kívül és belül epoxi-porbevonattal Rozsdamentes acélorsó, hengerelt menettel Zárnyelv vulkanizált elasztomer bevonattal Zárnyelv vezető kopásálló, jó siklótulajdonságú és terhelésre kialakított formájú műanyagból, mely garantálja a minimális kopást és zárónyomatékot Orsóanya rézötvözetből, melynek túlméretezésével csökkentették a kopást és a szükséges zárónyomatékot O-gyűrűk elasztomer Biztosítógyűrű POM Zárógyűrű elasztomer Imbuszcsavarok St 8,8 DIN 912 süllyesztett, viaszkiöntéssel és tömítéssel korrozió ellen védve Élvédő PE, szállításnál és raktározásnál véd Ha egy vagy több kimeneten nincs szükség zárhatóságra, zárótest helyett egy vagy több vakfedelet lehet felszerelni! (rend.szám: Nr. 8571) Belső menetes csatlakozás 3/4 - opciós lehetőség manométer, golyóscsap számára Figyelem! Az COMBI E2 szerelvények beépítési méretei eltérnek a korábbi COMBI E szerelvények méreteitől! Nr rendelési számú karimás T-idom 2 zárással és függőleges csatlakozással. Karimák EN (DIN 28605) szerint méretezve, megfúrás PN 10 DIN 2501 szerint (alapkivitel). PN 16 DIN 2501 a 200 rendeléskor kérjük megadni! Más szabvány igény szerint! 38 Minden ábra, műszaki adat tájékoztató jellegű, a változtatás jogát fenntartjuk!

7 Combi-III E2 tolózár A különböző Hawle E2 tolózárak és E2 Combi típusok felsőrésze és zárnyelve csereszabatos. Rendelhető tartozékok és konstrukciós jellemzők az Nr. 4340E2 Combi-T E2 tolózár szerint. Tömeg, kg Függőleges kivezetés nélkül Orsó zárótest esetén L H H 1 k b M 1 M 2 L 1 h N a c d , , ,0 50, , , ,0 74, , , ,0 111, , , ,0 115, , , ,0 183,0 (kérésre) Tömeg, kg Függőleges kivezetéssel Orsó zárótest esetén Ø A 1 L L 1 H H 1 H 2 H 3 b b 1 k k 1 M 1 M 2 h N a c d , ,0 76, , , ,0 130, , ,0 201,0 + karimacsatlakozás direkt a tolózárházhoz (zsákfuratok M 16 X 23) Hawle Szerelvénygyártó és Forgalmazó Kft. H-2000 Szentendre Tel.: info@hawle.hu Dobogókői út 5. Fax:

8 Combi-IVE2 tolózár Rend.szám Kivitel Közeg PN Zárótestek Méret / száma függőleges csatlakozás nélkül víz, nem agresszív szennyvíz, függőleges csatlakozással más közeghez kérésre! Karimás TT-idom integrált E2-tolózárral, 2, 3 vagy 4 zárási lehetőséggel Helytakarékos beépítési mód a rövid kialakítás miatt, anyag-, munka-, szállítási- és raktározási költség csökkentési lehetőség. Kérjük, a tolózárak elrendezését az óramutató járásának megfelelően adja meg! Anyag Műszaki jellemzők Tolózárház és felsőrész gömbgrafitos öntvény, EN- GJS az EN 1563(GGG 400-DIN 1693) szerint, kívül és belül epoxi-porbevonattal Rozsdamentes acélorsó, hengerelt menettel Zárnyelv vulkanizált elasztomer bevonattal Zárnyelv vezető kopásálló, jó siklótulajdonságú és terhelésre kialakított formájú műanyagból, mely garantálja a minimális kopást és zárónyomatékot Orsóanya rézötvözetből, melynek túlméretezésével csökkentették a kopást és a szükséges zárónyomatékot O-gyűrűk elasztomer Biztosítógyűrű POM Zárógyűrű elasztomer Ha egy vagy több kimeneten nincs szükség zárhatóságra, zárótest helyett egy vagy több zárófedelet lehet felszerelni (cikkszám: 8571) Imbuszcsavarok St 8,8 DIN 912 süllyesztett, viaszkiöntéssel és tömítéssel korrozió ellen védve Élvédő PE, szállításnál és raktározásnál véd Belső menetes csatlakozás 3/4 - opciós lehetőség manométer, golyóscsap számára Figyelem! Az COMBI E2 szerelvények beépítési méretei eltérnek a korábbi COMBI E szerelvények méreteitől! 4410 E2 karimás TT-idom 2 zárótesttel és függőleges csatlakozással 4400 E2 karimás TT-idom 3 zárótesttel 40 Minden ábra, műszaki adat tájékoztató jellegű, a változtatás jogát fenntartjuk!

9 Combi-IV E2 tolózár A különböző Hawle E2 tolózárak és E2 Combi típusok felsőrésze és zárnyelve csereszabatos. Rendelhető tartozékok és konstrukciós jellemzők az Nr. 4340E2 Combi-T E2 tolózár szerint. (kérésre) Tömeg, kg Függőleges kivezetés nélkül Orsó zárótest esetén L H H 1 k b M 1 M 2 L 1 N a c d , , ,0 60,0 65, , , ,0 84,0 90, , , ,0 135,0 145, , , ,0 143,0 153, , , ,0 223,0 239,0 (kérésre) Tömeg, kg Függőleges kivezetéssel Orsó zárótest esetén Ø A 1 L L 1 H H 1 H 2 H 3 b b 1 k k 1 M 1 M 2 N a c d , , ,0 90,0 96, , , ,0 155,0 165, , , ,0 248,0 264,0 + karimacsatlakozás direkt a tolózárházhoz (zsákfuratok M 16 X 23) Hawle Szerelvénygyártó és Forgalmazó Kft. H-2000 Szentendre Tel.: info@hawle.hu Dobogókői út 5. Fax:

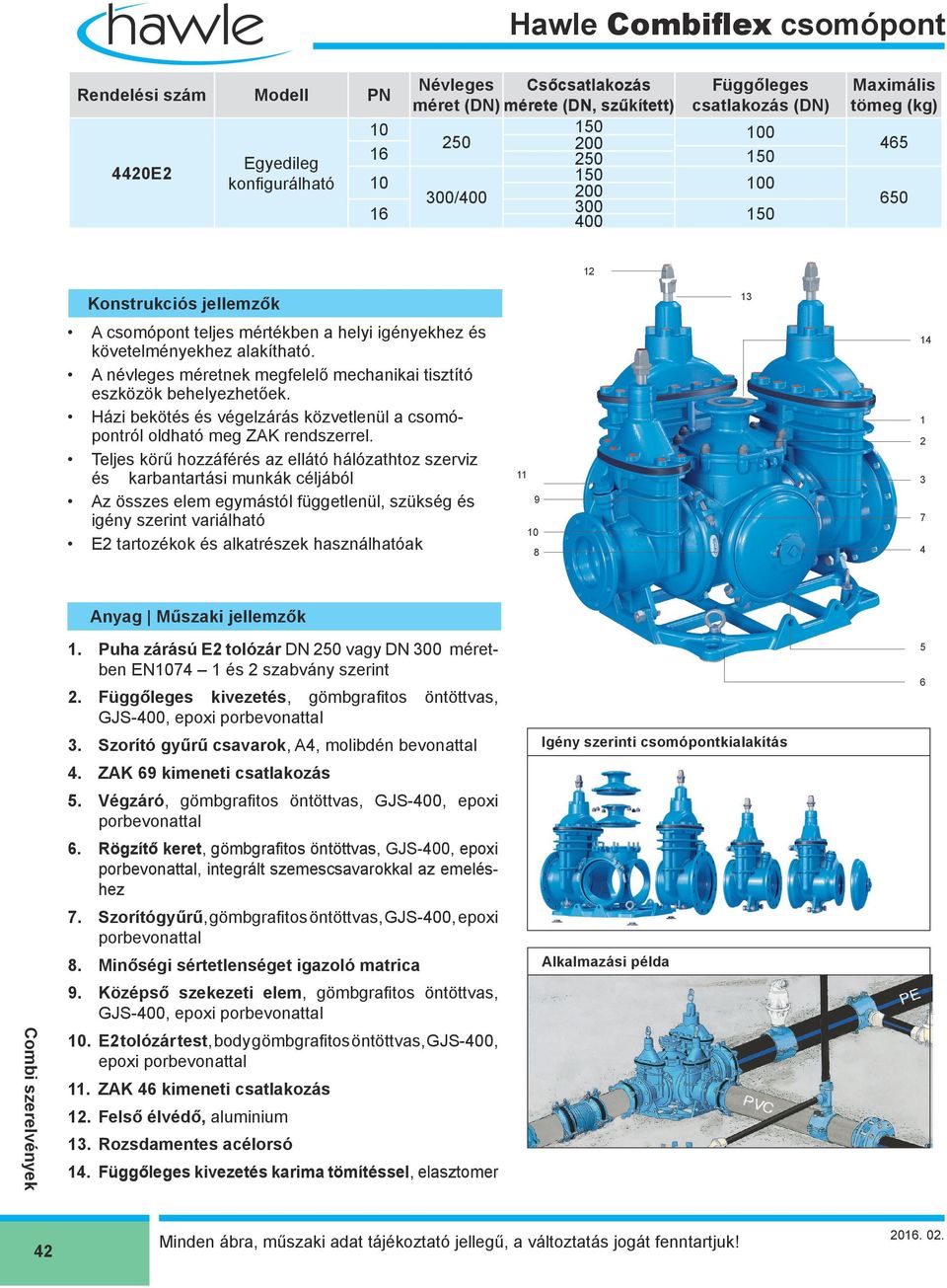

10 Hawle Combiflex csomópont Névleges Csőcsatlakozás Függőleges Rendelési szám Modell PN méret () mérete (, szűkített) csatlakozás () Egyedileg E2 konfigurálható / Maximális tömeg (kg) Konstrukciós jellemzők A csomópont teljes mértékben a helyi igényekhez és követelményekhez alakítható. A névleges méretnek megfelelő mechanikai tisztító eszközök behelyezhetőek. Házi bekötés és végelzárás közvetlenül a csomópontról oldható meg ZAK rendszerrel. Teljes körű hozzáférés az ellátó hálózathtoz szerviz és karbantartási munkák céljából Az összes elem egymástól függetlenül, szükség és igény szerint variálható E2 tartozékok és alkatrészek használhatóak Anyag Műszaki jellemzők 1. Puha zárású E2 tolózár 250 vagy 300 méretben EN és 2 szabvány szerint 2. Függőleges kivezetés, gömbgrafitos öntöttvas, GJS-400, epoxi porbevonattal 3. Szorító gyűrű csavarok, A4, molibdén bevonattal 4. ZAK 69 kimeneti csatlakozás 5. Végzáró, gömbgrafitos öntöttvas, GJS-400, epoxi porbevonattal 6. Rögzítő keret, gömbgrafitos öntöttvas, GJS-400, epoxi porbevonattal, integrált szemescsavarokkal az emeléshez 7. Szorítógyűrű, gömbgrafitos öntöttvas, GJS-400, epoxi porbevonattal 8. Minőségi sértetlenséget igazoló matrica 9. Középső szekezeti elem, gömbgrafitos öntöttvas, GJS-400, epoxi porbevonattal 10. E2 tolózár test, body gömbgrafitos öntöttvas, GJS-400, epoxi porbevonattal 11. ZAK 46 kimeneti csatlakozás 12. Felső élvédő, aluminium 13. Rozsdamentes acélorsó 14. Függőleges kivezetés karima tömítéssel, elasztomer Igény szerinti csomópontkialakítás Alkalmazási példa Minden ábra, műszaki adat tájékoztató jellegű, a változtatás jogát fenntartjuk!

11 Hawle Combiflex csomópont Kiegészítő termékek: kézikerék Nr L1 N beépítési készlet fix hossz: Nr. 8980E2 Nr. 8990E2 Nr. 9000E2 Nr. 9010E2 Nr. 9020E2 teleszkópos: Nr. 9500E2 Nr. 9510E2 L M1 H2 H3 H1 H Hawle Combiflex PN L* L1 H H1 H2 H *A küldő méretek (L, M1) ugyanazok maradnak szűkítő tolózár esetén is. Hawle Szerelvénygyártó és Forgalmazó Kft. H-2000 Szentendre Dobogókői út 5. Tel.: Fax: info@hawle.hu M1* ØN max. kg
