TERMÉK KÉZIKÖNYV. Rozsdamentes szelep. típus 967 A 981-ES TÍPUSHOZ TARTOZÓ TARTOZÉKOK KÉZIKÖNYVE CSATOLVA ALKALMAZÁSOK

Átírás

1 ALKALMAZÁSOK A 981-ES TÍPUSHOZ TARTOZÓ TARTOZÉKOK KÉZIKÖNYVE CSATOLVA - Az impulzusvezetékek zárására a nyomásérzékelő leválasztásakor, kiömlőnyílás fogyasztásának, a kondenzációs tartály kimenetének zárására, stb. - A csővezetékek kiszellőztetésére, néhány konstrukció esetében lehetőség egy másik teszt- manométer csatlakoztatására, - A 2-es és 3-as biztonsági osztályba tartozó berendezésként, a 132/2008- as számú, a nukleáris energia hasznosításával és sugárterheléssel járó tevékenységekkel kapcsolatos kivitelezési tevékenységek biztosításának minőségi rendszeréről, valamint a kiválasztott berendezések minőségének biztosításáról tekintettel azok biztonsági osztályba sorolására szóló rendelet szerint - A 2-es, 3-as és 4-es biztonsági osztályba tartozó berendezésként, a 430/2011-es számú, a nukleáris biztonsággal szembeni követelményekről, valamint a 431/2011-es számú, a minőségirányítási rendszerről szóló, a Szlovák Köztársaság Nukleáris Szabályozó Hatóságának Rendelete szerint, - Speciális, oxigén (O₂) tisztaságfokú konstrukcióként; ezt az armatúrát tökéletesen zsírtalanított állapotban szállítják, függő kékcímkével ellátva (kód: P2S), - Olyan speciális konstrukcióként, melynek a belső felülete I-es tisztasági osztályba tartozik a TPE 10-40/1926/85 meghatározásai szerint (kód PC1) - Olyan környezetben, ahol a mechanikai ellenállási követelményt a CSN EN ed. 2 szabvány (AH2 osztály a CSN ed. 3) és az atomerőművek biztonsági rendszere elektromos berendezésinek földrengés ellenállási képessége a CSN IEC980 (MVZ SL-2-es) szabványban foglaltak szerint határozzák meg, ami megegyezik a Mochovce-i, a Dukovany és a Temelin-i atomerőművel szemben támasztott minősítési követelményekkel; lásd a gyártó, ZPA Nova Paka, rem-cec számú nyilatkozatát. - Olyan ipari környezetben, ahol magas az SO₂ koncentráció, vagy érvényesülnek a tenger klimatikus hatásai LEÍRÁS A szelepek alapja egy törzsbe becsavart szelepegység. A szeleptok az armatúra törzsének része. A lágy tömítéssel ellátott armatúrák esetében, a szeleptoknak speciális formája van, ami biztosítja a tökéletes tömítettséget. A törzs anyaga acél Az alkalmazott tengelynyak tömítéseknek megfelelően, a szelepegységek konstrukciója eltérő. Kialakítható elasztomer O-gyűrűből, vagy grafit, vagy plasztik alapú tömítésből. MŰSZAKI ADATOK A szelepekkel szemben támasztott követelmények és a kapcsolódó pontok méretei a CSN számú szabványban találhatóak, a manometrikus szelep csatlakozó méretei pedig megfelelnek a CSN számú szabványban foglaltaknak. A szelep belső átmérője: Üzemi pozíció: Tömeg: Működés jellege: TERMÉK KÉZIKÖNYV Ø 3 mm tetszés szerinti kb. 0,4 kg folyamatos Rozsdamentes szelep típus 967 Szelepegység elasztomer O-gyűrűvel grafit vagy PTFE tömítéssel A működtető fogantyú megakadásig történő jobbra (balra) forgatásával az armatúra törzsén átfolyó közeg áramlását leállítjuk (megnyitjuk). Szelepegység elasztomer O-gyűrűvel Pozíció Alkatrész Material 1 Szeleptest *) 2 Szeleporsó *) 3 Működtető kar *) FPM (code W1) 4 O-gyűrű NBR (code W2) EPDM (code W3) 5 Támasztó gyűrű PTFE *) (code S1) 6 Szelepülék tömítés Si 3 N 4 (code S2) PVDF (code S3) 7 Differenciáló gyűrű PVC 8 Tömítő nyílás *) Erre az anyagra a gyártó EN bizonylattal rendelkezik MŰKÖDÉSI FELTÉTELEK A szelepeket az IE36/3C4 számú SO₂-re pedig a CSN EN számú szabványban foglalt paraméterekkel és azok súlyossági fokával meghatározott környezetre és az alábbi működési feltételekre tervezték; azaz, olyan helyekre, amelyek az időjárás napi változásai ellen csak minimálisan védettek, ki vannak téve a napsugárzásnak, esőből származó csapadék hatásainak. Időről időre, a szelepekre hatással lehet a CSN EN számú szabványban meghatározott, 2-es súlyossági fokú tengeri klíma. A levegő páratartalma: 10 és 100% közötti lecsapódással, a száraz levegő felső víztartalma 29g H₂O/kg Atmoszférikus nyomás: 70 to 106 kpa NYOMÁS- és HŐMÉRSÉKLETJELLEMZŐK A működési közeg nyomás és hőmérséklet értékeit, mely közegben az armatúrát használhatják, elsősorban a szelepülés tömítő elemeihez és a tengelynyak tömítéséhez kiválasztott anyag határozza meg. Az diagramok bemutatják az ilyen tömítő elemek különböző anyagaiban, a hőmérséklet függvényében jelentkező nyomásértékeket. Az anyag kiválasztásakor figyelembe kell venni mind a szeleporsó, mind a szelepülés tömítőanyagára vonatkozó diagramokat. Az armatúra működési jellemzőit az anyag rosszabb paraméterekkel rendelkező anyag szerint határozták meg. Szelepegység grafit, vagy PTFE tömítéssel Pozíció Alkatrész Material 1 Szeleptest **) 2 Szeleporsó **) 3 Működtető kar **) 4 Tömítés fedél **) 5 Biztosító anya **) 6 Gyűrű **) Támasztó gyűrű (W4, W6) **) 7 a szeleporsó ülék (W5) PVDF tömítéséhez (W7) PEEK GRAPHITE (code W4) 8 Szeleporsó tömítése PTFE (code W5) GRAPHITE *) (code W6) PTFE (code W7) 9 Szelepülék tömítése **) (code S1) Si 3 N 4 (code S2) PVDF (code S3) 10 Differenciáló gyűrű PVC (NOT for W4, W6) 11 Tömítő nyílás *) Grafit nukleáris tisztasággal **) Erre az anyagra a gyártó EN bizonylattal rendelkezik 1 / 8

2 Nyomás (MPa) Diagram 1 Diagram 2 Diagram 3 A szelepnyak tömítőanyagának nyomás és hőmérséklet jellemzői Szelepülék anyagának nyomás és Szeleptest anyagának nyomás és hőmérséklet jellemzői hőmérséklet jellemzői O-gyűrűs elasztomer tömítés grafit tömítés *) , PTFE és PEEK, Nyomás (MPa) PTFE és PVDF Nyomás (MPa) Acél golyó Lágy műanyag Kerámia golyó Nyomás (MPa) Acél Hőmérséklet ( C) Hőmérséklet ( C) Hőmérséklet ( C) Hőmérséklet ( C) *) ez a grafitra is érvényes nukleáris tisztaságban TÁBLA 1 - ÜZEMI NYOMÁS ÉS HŐMÉRSÉKLET MAXIMÁLIS ÉRTÉKEI (az értékeket jelöljük a szeleptesten) W1 W2 W3 W4 W5 W6 *) W7 CODE (FPM) (NBR) (EPDM) (GRAPHITE ) (PTFE+PVDF) (GRAPHITE ) (PTFE+PEEK) S1 40 MPa 100 o C 40 MPa 100 o C (STEEL) 20 MPa 200 o C 20 MPa 110 o 20 MPa 150 o 30 MPa 100 o C 42 MPa 100 o C 30 MPa 100 o C 25 MPa 100 o C C C 20 MPa 300 o C 25 MPa 200 o C 20 MPa 300 o C 15 MPa 260 o C S2 40 MPa 100 o C 40 MPa 100 o C (CERAMICS) 20 MPa 200 o C 20 MPa 110 o 20 MPa 150 o 30 MPa 100 o C 42 MPa 100 o C 30 MPa 100 o C 25 MPa 100 o C C C 20 MPa 500 o C 25 MPa 200 o C 20 MPa 500 o C 15 MPa 260 o C S3 (PLASTIC 20 MPa 150 o C 20 MPa 110 o C 20 MPa 150 o C NO 20 MPa 150 o C NO NO MATERIAL) *) graphite in nuclear cleanness TÁBLA 2 - A TÖMÍTŐ ANYAGOK VEGYI ELLENÁLLÓ KÉPESSÉGE A tömítőelemek vegyi ellenálló képessége olyan fontos paramétert képvisel, ami meghatározza a szelep megbízhatóságát. Az alábbi táblázat tartalmazza a leggyakrabban használt anyagok tájékoztató adatai és a tömítő elemek anyagainak vegyi ellenálló képességét. Más anyagok használata esetén, a vegyi ellenálló képesség tesztjét közvetlenül a felhasználás helyén, a várható működési körülmények (hőmérséklet, nyomás, töménység, stb.) között kell elvégezni Közeg FPM NBR EPDM GRAPHITE *) PTFE PEEK PVDF Aceton * Acetilén Benzin + * vizes oldat Ammónia folyadék - * gáz * * Etilén Hidraulika folyadék nem éghető * Hidroxidok * * Bór Citrom + * NSalétrom Fluorhidrogén 65% * - * % * - * % Foszfor tömény forrás töménység * Sósav 10%, 80 C * %, 20 C * * Króm + - * + Alma Karbol Hidrogén-cianid + * * + Vaj * * + Tej + * Hangya 10% - - * Ecet 10% - - * tömény Szalicil Kén 25% * * % - - * * Oxál 10% Szén Borkő Oxigén Olajok + * Gőz 200 C * - * C Tetraklóretilén + * Kerozin + * Gaznemű hajtóanyagok Radioaktív sugárzás * * * * Sűrített levegő Tolul, triklóretilén * Szénhidrogének Víz 80 C C + * Hidrogén hideg forró + * nagy ellenállóképesség - nem ellenálló *) it also applies to graphite in nuclear cleanness * üres nincs információ SAVAK

3 JELÖLÉSEK (A ČSN szabványnak megfelelően) Adatok a szeleptesten - A gyártó védjegye - Maximális működési hőmérséklet és nyomás - Test anyaga - A test anyagának öntvényszáma - Szelepséma - Elvégzett nyomáspróba jele - A termék rendelési száma - Időkód (a rendelések gyártási száma a 132/2008-as rendeletnek megfelelően olyan konstrukciók esetében, melyeket oxigénre, és olyanok esetében, melyeket PC1 kód szerint készítettek) Adatok a szelepen - A szelep funkciójának megjelölése SZÖVEG SZÍN FUNKCIÓ BLOCK kék zárás VENT piros az ellenőrzési mintavételezés zárása (csak a esetén) - A W2, W3, W4, W5, W6, W7, S2, és S3 konstrukciók esetében ezeket a kódokat a szelepegység sima hatszög felületén jelölik, pl.w4s2. Az O2 tisztasági fokú armatúra jelölése egy ráfüggesztett kék címkével történik. SZÁLLÍTÁS Egyéb megállapodás hiányában minden szállítmány tartalmazza: - Szállítólevél - A megrendelés szerinti termékek - Opcionális kiegészítők, a kiegészítők kézikönyvének megfelelően Műszaki leírás cseh nyelven: o Termékminőségi és teljességi igazolás, ami garancialevélként is szolgál o Teszt riport és a felhasznált anyagok felsorolása o Termék kézikönyv o Kiegészítők kézikönyve, 981-es típus o Ellenőrzési jelentés az O 2 -höz készült konstrukciókhoz (csak a P2S kódszámú szelepek esetében) o A belső felület tisztaságának ellenőrzéséről szóló jelentés o (csak a PC1 kódszámú szelepek esetében) Megfelelőségi nyilatkozat az EN ISO/IEC szabványnak megfelelően (olyan megrendelések esetében, amelyek megfelelnek a 132/2008 számú rendeletnek) Amennyiben a megrendelésbenzítik, vagy másmódon erről megállapodnak, a termékkel még a következő dokumentumokat is szállítják: - Az EN szabványnak megfelelő, 3.1-es minőségi bizonylat a test (öntvényszámmal) és más alkatrészek anyagáról, a felhasznált anyagok táblázatában foglaltaknak megfelelően Nyilatkozat arról, hogy a szállítás a megrendelés szerint történik, ahogy az az EN szabvány 2.1 pontjában áll. A ZPA No. rem-cec00511 számú gyártói nyilatkozata arról, hogy a termék megfelel azoknak a szeizmikus működési feltételeknek, melyeket a Temelin-i, a Dukowany-i és a Mochovce-i atomerőművek 3-as és 4-es blokkjaira határoztak meg. A környezet ellenállóképességi teszt bizonylat másolata. A szállító megfelelőségi nyilatkozata az EN ISO/IEC szabványnak megfelelően. TÁBLA 3 - SZELEP KONSTRUKCIÓK, 967-ES TÍPUS MEGHATÁROZÁSOK RENDELÉSI SZÁM 967 x x xx xx xx xx xxx xxx xxx xxx xxx egyenes átömlésű 1 sarok 2 egyenes, belső menetekkel 3 1 A SZELEP manométer szelep 4 KONSTRUKCIÓ manométer szelep tesztelésseel 5 manométer szelep teszteléssel ahol a mintavételezési irányt szeleppel zárják 2) 5 2 manométer szelep belső menettel 6 1 CSATLAKOZÓ VÉGEK a kiegészítőkről bemenethez 1) xx szóló kézikönyvnek megfelelően, 981-es típus kimenethez 1) xx SZELEPORSÓ TÖMÍTÉSE 3)-NAK MEGFE LELŐEN) O-gyűrű elastomer FPM (max. 200 C) W1 O-gyűrű elastomer NBR (max. 110 C) W2 O-gyűrű elastomer EPDM (max. 150 C) W3 grafit tömítés (max. 500 C) W4 PTFE + PVDF tömítés (max. 200 C) W5 grafit tömítés (a grafit nukleáris tisztaságban (max. 500 C) W6 PTFE + PEEK tömítés (max. 260 C) W7 korrózióálló acél golyó anyag (max. 300 C) S1 kerámia golyó Si ÜLÉKTÖMÍTÉS 3 N 4 (max. 500 C) S2 (alapesetben W4 és W6-hoz) 3) PVDF lágytömítés (nem jó a (max. 150 C) S3 W4, W6, W7-hez) KÜLÖNLEGES tisztasági osztály O 2 (csak W1, W2, W3-hoz) P2S KEZELÉS 4) I-es osztályú belső felületi tisztaság PC1 KIEGÉSZÍTŐK KÓDJAI bemenethez xxx kézikönyvnek megfelelően, típus 981 4) kimenethez xxx egyéb kiegészítők 5) xxx 1) A szelep ki- és bemeneti konstrukciójához, az 52-es kód kivételével, a 981-es típus minden végcsatlakozóját lehetséges kiválasztani A belső menetes szelepekhez (a xx xx és a xx xx) csak az 51-es és 52-es kódszámú végcsatlakozókat lehet választani. Ebben az esetben a meneteknek mindig ugyanolyannak kell lenniük. (azaz: vagy mind a kettő 51-es, vagy mind a kettő 52-es) 2) Ehhez a konstrukcióhoz csak 31-es és 35-ös bementi végcsatlakozókat, valamint 33-as és 39-es kimeneti végcsatlakozókat lehet választani 3) Abban az esetben, amikor egyik kód sincs meghatározva, a szettet W1 és S1 tömítéssel szállítják. 4) Ha egy kód sincs meghatározva, a szelepet különleges kezelés és kiegészítők nélkül szállítják.. 5) A kiegészítők kézikönyvének megfelelően, a 981-es típus kiegészítőiként a következő kódszámúakat lehet kiválasztani: KL1, TZ1, TZ2, TZ3, és/vagy TZ4.. RENDELÉS A megrendelésnek tartalmaznia kell: - Megnevezés - A termék rendelési száma - Azt, hogy a termék a 132/2008-as rendelet szerinti 2-es és 3- as biztonsági osztálybatartozó berendezés szerint lett-e kiválasztva. - A SZÁLLÍTÁS bekezdésben foglaltaktól eltérő dokumentumok iránti igényt. - Egyéb (különleges) elvárász, követelményt - Darabszámot PÉLDA A MEGRENDELÉSRE Standard konstrukció: 1. Rozsdamentes szelep pcs 2. Rozsdamentes szelep W5S1 PS2 TZ4 20 pcs 3. Rozsdamentes szelep W4S2 KU1 NA1 KL1 20 pcs 3 / 8

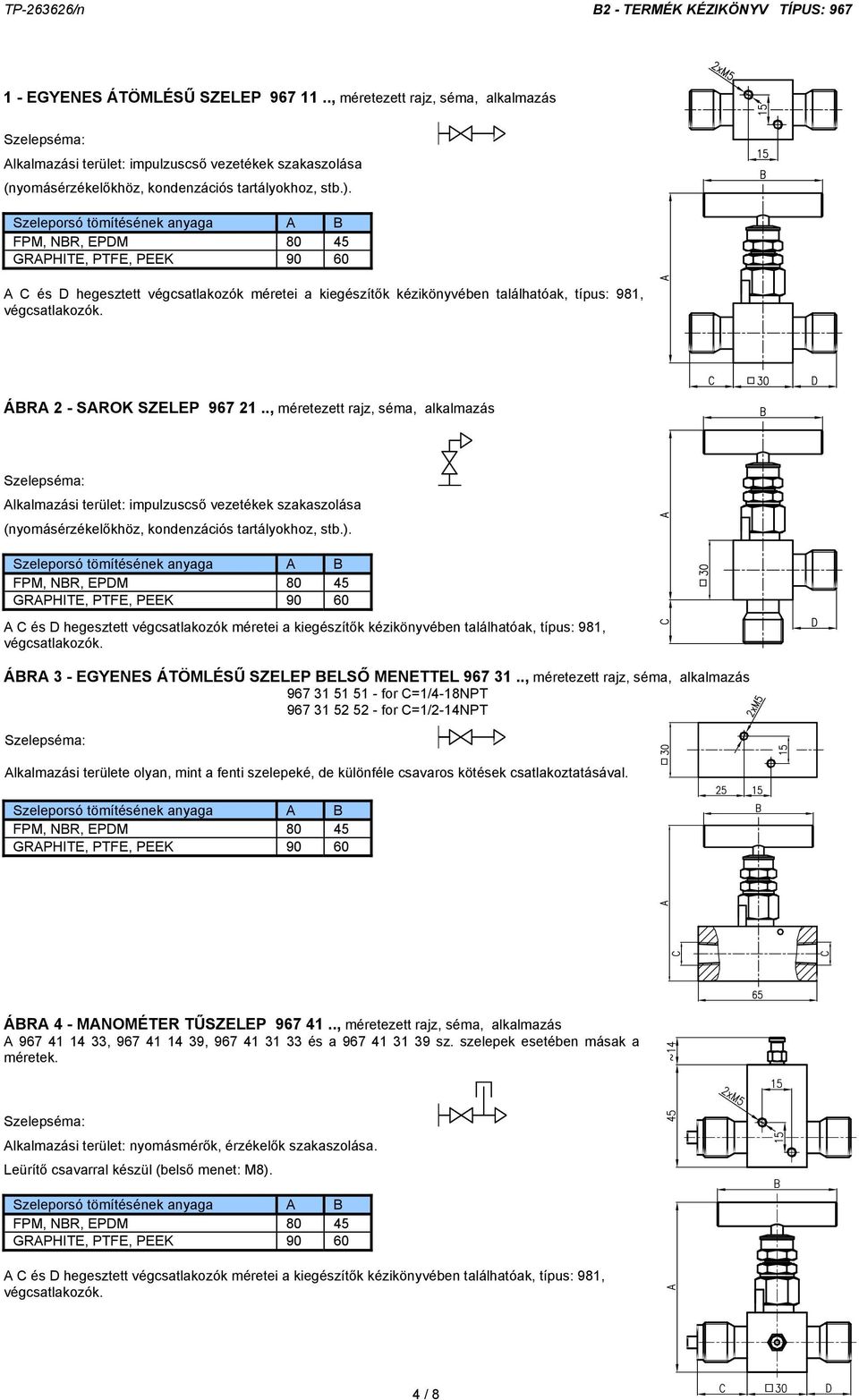

4 1 - EGYENES ÁTÖMLÉSŰ SZELEP , méretezett rajz, séma, alkalmazás Alkalmazási terület: impulzuscső vezetékek szakaszolása (nyomásérzékelőkhöz, kondenzációs tartályokhoz, stb.). GRAPHITE, PTFE, PEEK A C és D hegesztett végcsatlakozók méretei a kiegészítők kézikönyvében találhatóak, típus: 981, végcsatlakozók. ÁBRA 2 - SAROK SZELEP , méretezett rajz, séma, alkalmazás Alkalmazási terület: impulzuscső vezetékek szakaszolása (nyomásérzékelőkhöz, kondenzációs tartályokhoz, stb.). GRAPHITE, PTFE, PEEK A C és D hegesztett végcsatlakozók méretei a kiegészítők kézikönyvében találhatóak, típus: 981, végcsatlakozók. ÁBRA 3 - EGYENES ÁTÖMLÉSŰ SZELEP BELSŐ MENETTEL , méretezett rajz, séma, alkalmazás for C=1/4-18NPT for C=1/2-14NPT Alkalmazási területe olyan, mint a fenti szelepeké, de különféle csavaros kötések csatlakoztatásával. GRAPHITE, PTFE, PEEK ÁBRA 4 - MANOMÉTER TŰSZELEP , méretezett rajz, séma, alkalmazás A , , és a sz. szelepek esetében másak a méretek. Alkalmazási terület: nyomásmérők, érzékelők szakaszolása. Leürítő csavarral készül (belső menet: M8). GRAPHITE, PTFE, PEEK A C és D hegesztett végcsatlakozók méretei a kiegészítők kézikönyvében találhatóak, típus: 981, végcsatlakozók. 4 / 8

5 Manométer tűszelep , , and , méretezett rajz , , Ø 12-es csőhöz ÁBRA 5 - MANOMÉTER TESZT SZELEP , méretezett rajz, séma, alkalmazás A , , és a szelepek esetében másak a méretek. Alkalmazási területe olyan, mint a fenti szelepeké. A leürítő szelep mellett, M20x1,5-ös menetes csatlakozóval rendelkezik az ellenőrző manométer csatlakoztatásához. A tömítéssel ellátott csatlakozóval együtt szállítják, lásd a 34-es kódot a kiegészítők kézikönyvében, típus 981 végcsatlakozók. GRAPHITE, PTFE Végcsatlakozó a 34-es kód szerint A C és D hegesztett végcsatlakozók méretei a kiegészítők kézikönyvében találhatóak, típus: 981, végcsatlakozók. 5 / 8

6 Manométer teszt szelep , , és , méretezett rajz , , IMP.CSŐHÖZ, VÉGCSATLAKOZÓ A 34-ES KÓD SZERINT VÉGCSATLAKOZÓ A 34-ES KÓDNAK MEGFELELŐEN Ø 12 -es csőhöz Terminal according to code 34 Terminal according to code 34 ÁBRA 6 - MANOMÉTER TESZT SZELEP, AZ ELLENÖRZŐ MINTAVÉTEL , , és , SZELEPPEL TÖRTÉNIK méretezett rajz, séma, alkalmazás Alkalmazási területe olyan, mint a fenti szelepeké. A leürítő szelep mellett, M20x1,5-ös menetes csatlakozóval rendelkezik az ellenőrző manométer csatlakoztatásához, ami egy szeleppel elzárható. FPM, NBR, EPDM GRAPHITE, PTFE Terminal according to code 34 6 / 8

7 ÁBRA 7 - MANOMÉTER SZELEP BELSŐ MENETTEL , méretezett rajz, séma, alkalmazás for C=1/4-18NPT for C=1/2-14NPT) Alkalmazási területe olyan, mint a fenti szelepeké. Egy bemenettel és három kimenettel rendelkezik, melyekbe különféle menetes csatlakozók csavarozhatók be. A szelep mérete a választott menetnek megfelelően (C) változik. GRAPHITE, PTFE Menet C D E F 1/4-18 NPT /2-14 NPT CSOMAGOLÁS Mind a termékeket, mind a kiegészítőket olyan csomagolásban szállítjuk, ami ellenáll a hő- és mechanikai hatásoknak, úgy ahogyan az a csomagolásokra vonatkozó előírásokban szerepel. A termék kicsomagolása során nem szükséges semmilyen különleges intézkedést tenni, kivéve az oxigénhez használt konstrukciót, amikor a termék tökéletesen zsírtalan állapotát meg kell őrizni. SZÁLLÍTÁS A termékeket olyan körülmények között lehet szállítani, amelyek megfelelnek az IE 23 osztályok csoportjának az EN szabványban foglaltak szerint (azaz, repülővel, teherautóval, pótkocsival, félpótkocsival, olyan vasúti vagonban, amit külön erre a célra tervezett lengéscsillapítóval láttak el, hajón olyan helységekben, amelyek nem szellőztetettek és nem védettek a légköri hatások ellen.) TÁROLÁS A termékek olyan körülmények között tárolhatóak, amelyek megfelelnek az IE 13/1C3 kéndioxidra vonatkozó osztályainak a EN szabványban foglaltaknak megfelelően. Azaz olyan helyeken, ahol a hőmérséklet -30 és + 55⁰C között van és amelyek minimálisan védelmet nyújtanak a külső, napi időjárási ingadozások, a napsugárzás, a szél szállította csapadék hatásai, gombásodás veszélyei, állatok behatolása a termeszek kivételével por és homok közelsége ellen, kisebb jelentőséget tulajdonítva a rezgéseknek. T ELEPÍTÉS ÉS BEKÖTÉS A szelep telepítését a telepítő, vagy szolgáltató szervezet munkatársa végezheti el. A telepítést és üzembe helyezést az oxigénre tervezett konstrukció esetében csak olyan szervezet végezheti, amely rendelkezik a Cseh Köztársaság Ellenőrzési Szervezetének (ITI Praha) a gázkészülékek telepítésére és javítására kiadott meghatalmazásával. A as Rendelet szerinti berendezésekhez választott 981-es típus szériájába tartozó, és a 967-es típus ZPA Nová Paka, a. s. szelepeinek összekapcsolására szolgáló csavaros csatlakozók beüzemelését, leszerelését, működtetését és karbantartását csak olyan személy végezheti, aki az armatúra gyártójának, oktatáson alapuló MEGHATALMAZÁSÁVAL rendelkezik. VEZETÉKEK TISZTASÁGA Mielőtt a szelepet csatlakoztatják, az impulzusvezetéket teljesen ki kell tisztítani. A szennyeződések szelepekben történő lerakódását megakadályozandó, megfelelő módon (pl. drain tartály) biztosítani kell a vezetékekben keringő közeg tisztaságát. A SZELEP TELEPÍTÉSE ÉS ÜZEMELÉSI HELYZETE A szelep üzemi helyzete szabadon megválasztható. A szelep törzsének alsó oldalán van két M5-ös menettel ellátott lyuk arra a célra, hogy a szelepet a falra, vagy tartóra rögzítsük. Ezek a lyukak nincsenek azokon a konstrukciókon, melyek arra szolgálnak, hogy az ellenőrző mintavételt elzárják a xxxx szelepekkel. A CSŐVEZETÉKEK CSATLAKOZTATÁSA Az armatúrát a csővezetékhez kapcsolni vagy a belső menettel, vagy a ráhegesztett csatlakozóvéggel lehet. A csatlakoztatás minden típusa, együtt a méretrajzokkal és a telepítés módjának leírásával, megtalálható a kiegészítők kézikönyvében, típus: 981. ÜZEMBE HELYEZÉS A szelep telepítését és a csővezeték kiszellőztetését követően, a berendezés működésre készen áll. Az átmosáshoz használjon kondenzátumot (ha lehet, hideget), vagy töltse fel az egész rendszert, beleértve az érzékelőket is, tiszta szerviz vízzel. Olyan konstrukció esetében, amit leeresztő szeleppel láttak el, ezek a szelepek használhatóak a légtelenítésre. A légtelenítést a lehető legrövidebb idő alatt kell elvégezni, megakadályozva az armatúra túlzott felmelegedését. A csővezeték megkopogtatásával felszabadulnak azok a levegőbuborékok, amik a csővezeték falára akkor tapadtak, amikor azt folyadékkal elárasztották. Ezzel a légtelenítés befejeződik. Ha szükséges, a telepítő és szervizelő szervezet egy erre kijelölt munkatársa elhelyezheti a szelepen a telepítő és szervízelő szervezet bélyegzőjét. MŰKÖDÉS ÉS KARBANTARTÁS A SZELEP TENGELY FORGATÓNYOMATÉKA Az alábbi táblázat tájékoztató értékeket tartalmaz a szelep tengely nyomatékairól és arról a nyomatékról, ami a szelep zárásához szükséges a különböző közegnyomásnak kitett különböző tömítőanyagok esetére. Az értékek csak tájékoztató jellegűek, mert a tényleges értékek különbözhetnek ettől attól függően, hogy mennyire szoros a tömítőfedél. A közeg nyomása [MPa] Nyomaték [Nm] Záró nyomaték [Nm) to to to to 6.0 FIGYELMEZTETÉS: Annak érdekében, hogy megelőzzük a lágytömítéssel ellátott (kód: S3) szelepülék tömítésének bármilyen sérülését, a szelep zárásakor kisebb (max. 4 Nm) zárási nyomatékot szabad alkalmazni. LEFÚVATÁS A szelepek működése közben levegő szivároghat a csővezetékbe. Ezért szükséges a csővezetéket egy levegőztető szeleppel ami része az armatúrának levegőztetni. A levegőztetési időközöket a helyi viszonyoknak megfelelően kell megválasztani. SZELEP TISZTÍTÁS Ezt a tevékenységet csak a gyártó szervizmunkatársai végezhetik. 7 / 8

8 A SZELEP TENGELY TÖMÍTÉS SZIVÁRGÁSÁNAK ELHÁRÍTÁSA Olyan szelep esetében, mely szelepegységének tömítése expandált grafitot, PTFE, vagy PEEK anyagot tartalmaz, a lehetséges szivárgás elhárítható a szeleporsó körüli tömítőfedél megszorításával, miután előzőleg meglazítottuk a biztonsági anyát. A szükségesnek megfelelően, Nm forgatónyomatékkal kell a tömítőfedelet meghúzni. Miután a tömítőfedelet meghúztuk, a biztonsági anyát is meg kell húzni. ELJÁRÁS ARRA AZ ESETRE, HA A MENETES GYŰRŰKKEL LÉTESÍTETT KAPCSOLATNÁL TALÁLUNK SZIVÁRGÁST A lehetséges szivárgást a nem szakszerű telepítés okozhatja, pl. nem a meghatározott forgatónyomatékot alkalmazták (azaz, a záró anya túl erős, vagy túl gyenge meghúzása), minimális egyenes csőszakasz a végétől, vagy a csatlakoztatás olyan környezetben történő alkalmazása, ahol magas a rezgés anélkül, hogy az armatúrát és a csatlakozó csöveket megfelelően rögzítették volna; különösen hosszabb csövek esetében. FIGYELMEZTETÉS: Soha ne szorítsa (lazítsa) meg a záró anyát nyomás alatt halálos sérülés veszélye áll fenn!!! Leszerelést és újracsatlakoztatást a kiegészítők kézikönyvében foglaltaknak megfelelően kell elvégezni; típus: 981. MEGBÍZHATÓSÁG A működési feltételek és környezeti viszonyok megbízhatósági indikátorok az alábbiak szerint: - Meghibásodás nélküli átlagos működési idő: óra (tájékoztató érték) - Várható üzemi élettartam 10 év FIGYELMEZTETÉS Soha ne szorítsa (lazítsa) meg a tömítőfedelet, vagy a biztonsági anyát nyomás alatt halálos sérülés veszélye áll fenn!!! GARANCIA A Polgári Törvénykönyv 2113-as paragrafusának értelmében (89/2012-es Törvény) a gyártó garanciával tartozik a termék, kézikönyvben meghatározott műszaki és működési paramétereiért. Ha másként nem szabályozzák az adásvételi szerződésben, vagy más dokumentumban, a garancia ideje 36 hónap attól az időponttól számítva, hogy a vevő megkapta a terméket. A gyártónak azokért az alkatrészekért, amelyek természetes elhasználódásnak vannak kitéve és a termék szokásos karbantartása során cserélhetőek (tömítések, tömítő O-gyűrűk, stb.) 24 hónap garanciát kell vállalnia. A hibákat a gyártónál írásban kell jelezni a garanciális időszakon belül. A hibát jelző félnek az alábbiakat kell azonosítania: a termék neve, rendelési és gyártási száma, a szállítólevél kibocsátásának dátuma és száma, a felmerült hiba világos leírása és a követelés tárgya. Ha a hibát jelző felet felkérik arra, hogy az eszközt küldje vissza javításra, akkor azt a gyártó eredeti csomagolásában, vagy egy olyan másik csomagolásban kell megtennie, ami biztosítja a biztonságos szállítást. A garancia nem érvényes olyan hiba esetében, amit az eszközbe történő, nem jóváhagyott beavatkozás okoz, vagy az egy erőszakos mechanikai károsodás, vagy nem a termék működési jellemzőinek és a termék kézikönyvében meghatározottaknak megfelelő működtetésnek a következménye. PÓTALKATRÉSZEK A szelepek konstrukciója nem teszi szükségessé pótalkatrészek szállítását. JAVÍTÁSOK A szelepeket a gyártónak kell javítania. Javításra az eredeti, vagy azzal egyenértékű csomagolásban, kiegészítők nélkül kell küldeni. MEGSEMMISÍTÉS A megsemmisítést a 106/2005 számú Hulladék Törvénnyel összhangban kell megtenni. Sem a termék, sem annak csomagolása nem tartalmaz olyan alkatrész, ami hatással lenne a környezetre. A működésből kivont termék a hulladékhasznosításnak átadható a válogatott, vagy nem válogatott hulladékkezelés szabályai szerint, az adott hulladéktól függően. A termék csomagolása teljes mértékben újra feldolgozható. A termék fém részei újra feldolgozhatóak, a nem újra feldolgozható műanyag részeket pedig az idézett törvénynek megfelelően kell a hulladékkezelésnek átadni. Magyarországon: 8 / 8
