Ülékes szelepek (PN 16) VRG 2 2-utú szelep, külső menettel VRG 3 3-utú szelep, külső menettel

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Ülékes szelepek (PN 16) VRG 2 2-utú szelep, külső menettel VRG 3 3-utú szelep, külső menettel"

Átírás

1 Ülékes szelepek (PN 16) VRG 2 2-utú szelep, külső menettel VRG 3 3-utú szelep, külső menettel Leírás A szelepek kialakítása olyan, hogy kombinálhatók az AMV(E) 335, AMV(E) 435 vagy az AMV(E) 438 SU szelepmozgató motorokkal. Egyéb szelepmozgatókkal való kombinációkat lásd a Tartozékok részben. VRG 2 VRG 3 A VRG szelepek minőségi, költséghatékony megoldást adnak a legtöbb víz és hűtött víz alkalmazás esetén. Jellemzők: Buborékos szivárgásellenőrzésre alkalmas konstrukció Gyorscsatlakozó az AMV(E) 335, AMV(E) 435 -hez Egyutú kivitelben is Osztószelepes alkalmazásokra is (3-járatú) Legfontosabb adatok: k VS 0,63-40 m 3 /h PN 16 Hőmérséklet: - Cirkulációs víz / max. 50 % glikoltartamú víz: 2 ( 10*) 130 C * A 10 C és +2 C közötti hőmérséklet tartományban használjon szelepszár fűtést Csatlakozások: - Külső menetes Megfelel a 97/23/EK Nyomástartó berendezések gyártására vonatkozó irányelv előírásainak. Rendelés Példa: 3-utú szelep, 15, kvs 1,6, PN 16, t max 130 C, külső menetes - 1 VRG 3 15 szelep Rendelési szám: 065Z0113 Opció: - 3 Toldalék (Forraszvég) Rendelési szám: 065Z & 3-utú szelepek VRG (külső menetes) Kép k VS Rendelési szám (m 3 /h) VRG 2 VRG 3 0,63 065Z Z0111 1,0 065Z Z ,6 065Z Z0113 2,5 065Z Z0114 4,0 065Z Z ,3 065Z Z Z Z Z Z Z Z Z Z0120 DEN-SMT/SI VD.CX.B4.47 Danfoss 01/2013 1

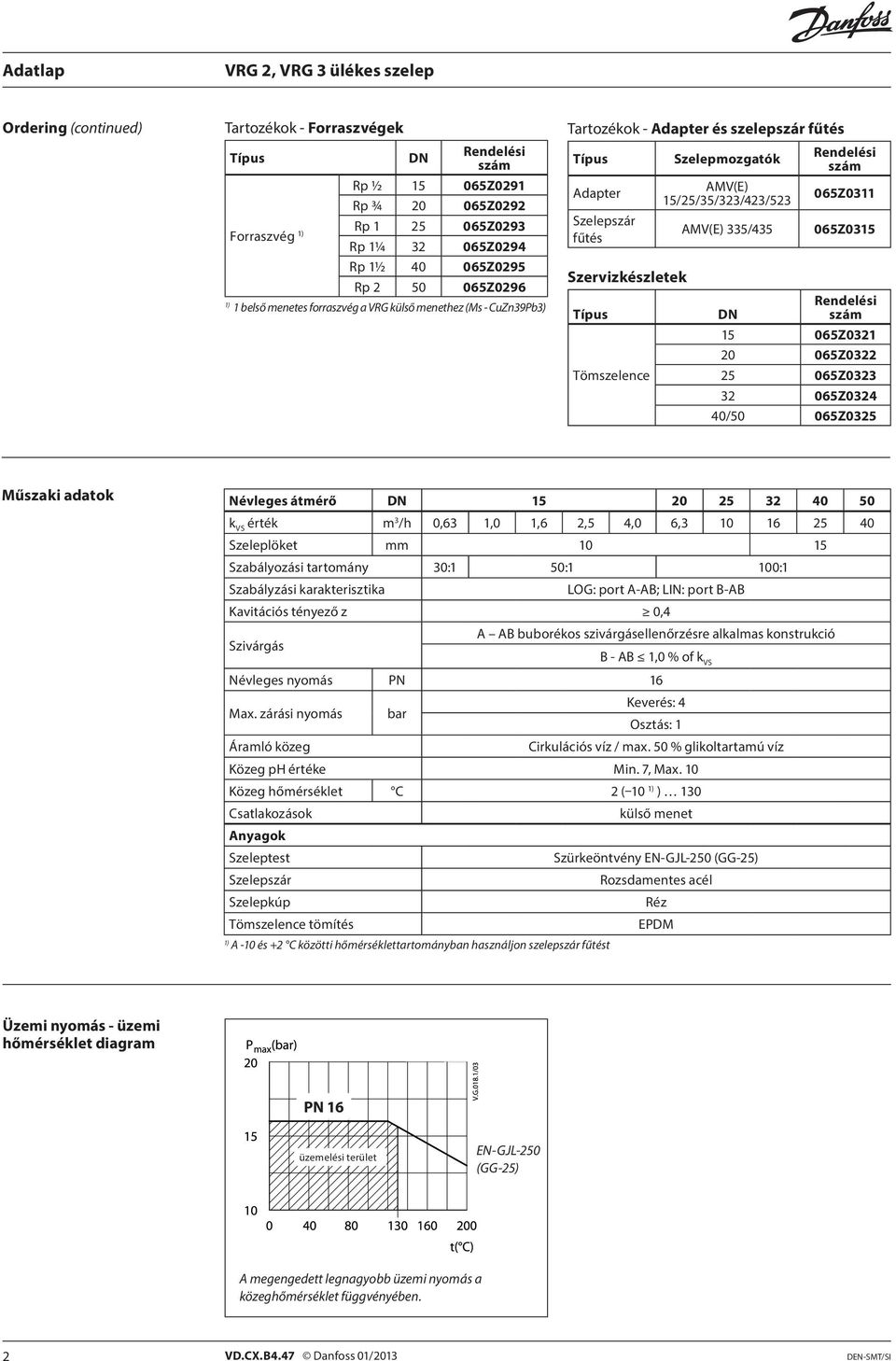

2 Ordering (continued) Tartozékok - Forraszvégek Forraszvég 1) Rendelési szám Rp ½ Z0291 Rp ¾ Z0292 Rp Z0293 Rp 1¼ Z0294 Rp 1½ Z0295 Rp Z0296 1) 1 belső menetes forraszvég a VRG külső menethez (Ms - CuZn39Pb3) Tartozékok - Adapter és szelepszár fűtés Adapter Szelepszár fűtés Szervizkészletek Tömszelence Szelepmozgatók AMV(E) 15/25/35/323/423/523 AMV(E) 335/435 Rendelési szám 065Z Z0315 Rendelési szám Z Z Z Z /50 065Z0325 Műszaki adatok Névleges átmérő k VS érték m 3 /h 0,63 1,0 1,6 2,5 4,0 6, Szeleplöket mm Szabályozási tartomány 30:1 50:1 100:1 Szabályzási karakterisztika LOG: port A-AB; LIN: port B-AB Kavitációs tényező z 0,4 A AB buborékos szivárgásellenőrzésre alkalmas konstrukció Szivárgás B - AB 1,0 % of k VS Névleges nyomás PN 16 Max. zárási nyomás bar Keverés: 4 Osztás: 1 Áramló közeg Cirkulációs víz / max. 50 % glikoltartamú víz Közeg ph értéke Min. 7, Max. 10 Közeg hőmérséklet C 2 ( 10 1) ) 130 Csatlakozások külső menet Anyagok Szeleptest Szürkeöntvény EN-GJL-250 (GG-25) Szelepszár Rozsdamentes acél Szelepkúp Réz Tömszelence tömítés EPDM 1) A -10 és +2 C közötti hőmérséklettartományban használjon szelepszár fűtést Üzemi nyomás - üzemi hőmérséklet diagram PN 16 üzemelési terület EN-GJL-250 (GG-25) A megengedett legnagyobb üzemi nyomás a közeghőmérséklet függvényében. 2 VD.CX.B4.47 Danfoss 01/2013 DEN-SMT/SI

3 Szelepkarakterisztika Szelepkarakterisztika log (2-utú) Szelepkarakterisztika log/lin (3-utú) Szerelés A szelep szerelése A szelep felszerelése előtt a csövek legyenek tiszták és szennyeződésmentesek. A szelepet mindig a szeleptesten feltüntetett áramlási irány szerint szereljük, az elosztás esetét kivéve, ahol a szelepet az áramlási iránnyal ellentétesen is fel lehet szerelni (az áramlás ellentétes a szeleptesten feltüntetett iránnyal). A szeleptest nem vehet fel a csővezetékekből eredő mechanikai terheléseket. A szelepet nem szabad vibráció hatásának sem kitenni. A szelep a szelepmozgatóval együtt csak vízszintesen vagy felfelé irányban építhető be. A lefelé irányú beépítés nem engedélyezett. A AB A AB B B Keverés Osztás 1. sz. ábra: Keverő vagy osztó csatlakozás 3. sz. ábra: Keverőszelep osztó üzemmódban 2. sz. ábra: Keverőszelep keverő üzemmódban Keverő vagy osztó csatlakozás 3-járatú szelep használható keverő- vagy osztószelepként is (1. ábra). Ha a 3-járatú szelep keverőszelepként van beépítve, azaz az A és a B csonk bemeneti csonk az AB csonk pedig kimeneti csonk, akkor a szelep beépíthető keverő (2. ábra) vagy osztó (3. ábra) alkalmazásokba. 4. sz. ábra: Osztószelep osztó üzemmódban A 3-járatú szelep osztószelepként is beépíthető osztó alkalmazásba (4. ábra), ahol az AB csonk a bemenet, az A és a B csonk pedig kimenet. Megjegyzés: A maximális zárási nyomás nem azonos a keverő és az osztó beépítés esetében. Tekintse meg a Műszaki adatok részben közölt értékeket. Megsemmisítés Megsemmisítés előtt a berendezést szét kell szerelni, az alkatrészeket anyaguk szerint csoportosítani, majd azokat megsemmisíteni. DEN-SMT/SI VD.CX.B4.47 Danfoss 01/2013 3

4 Méretezés Folyadékáram (folyadék, amelynek fajsúlya 1) Δp max ÁTFOLYÁS Nyomásesés kpa (100 kpa = 1bar = ~ 10 m H 2 O) Példa Tervezési adatok: Folyadékáram: 6 m 3 /h A rendszer nyomásesése: 55 kpa Keressük meg a vízszintes egyenest, amely 6 m 3 /h térfogatáramot jelöl (A-A egyenes). A szelep autoritást az alábbi egyenlet adja: p1 Szelep autoritás, a = p1+ p2 Ahol: Δp1 = nyomásesés a teljesen nyitott szelepen Δp2 = nyomásesés a kör további részén teljesen nyitott szelepnél Ideális lenne, ha szelep nyomásesése egyenlő lenne a rendszer nyomásesésével (azaz az autoritás 0,5 lenne): ha: Δp1 = Δp2 a = Δp1 2 Δp1 = 0,5 A kisebb szelepméret ferde egyenese az A-A vízszintest nagyobb nyomásesésnél metszi. Esetünkben a k VS 6,3 szelepméret választása mellett a nyomásesés 90,7 kpa-ra adódik (C pont): 90,7 Szelep autoritás = = 0,62 90, Ha ezután megnézzük a k VS 10 szelep nyomásesését, az 36 kpa-ra adódik (D pont): 36 Szelep autoritás= = 0, Általában a kétutú szelepeknél a kisebb méretet célszerű választani (amely 0,5 feletti autoritás biztosít, ezért jobb szabályozási viselkedést kínál). Azonban ez megnöveli a teljes nyomást, ezért ellenőriztetni kell a rendszer tervezőjével a rendelkezésre álló szivattyú szállítómagasságokkal való kompatibilitást, stb. Az ideális autoritás 0,5, a javasolt tartomány pedig 0,4 és 0,7 közé esik. Ebben a példában a 0,5 autoritást egy olyan szelep adja, amelyen a nyomásesés 55 kpa annál a folyadékáramnál (B pont). A B függőleges metszése az A A vízszintes egyenessel két ferde vonal, két szelepméret közé esik Ez azt jelenti, hogy ilyen ideális szelepméret nincs. 4 VD.CX.B4.47 Danfoss 01/2013 DEN-SMT/SI

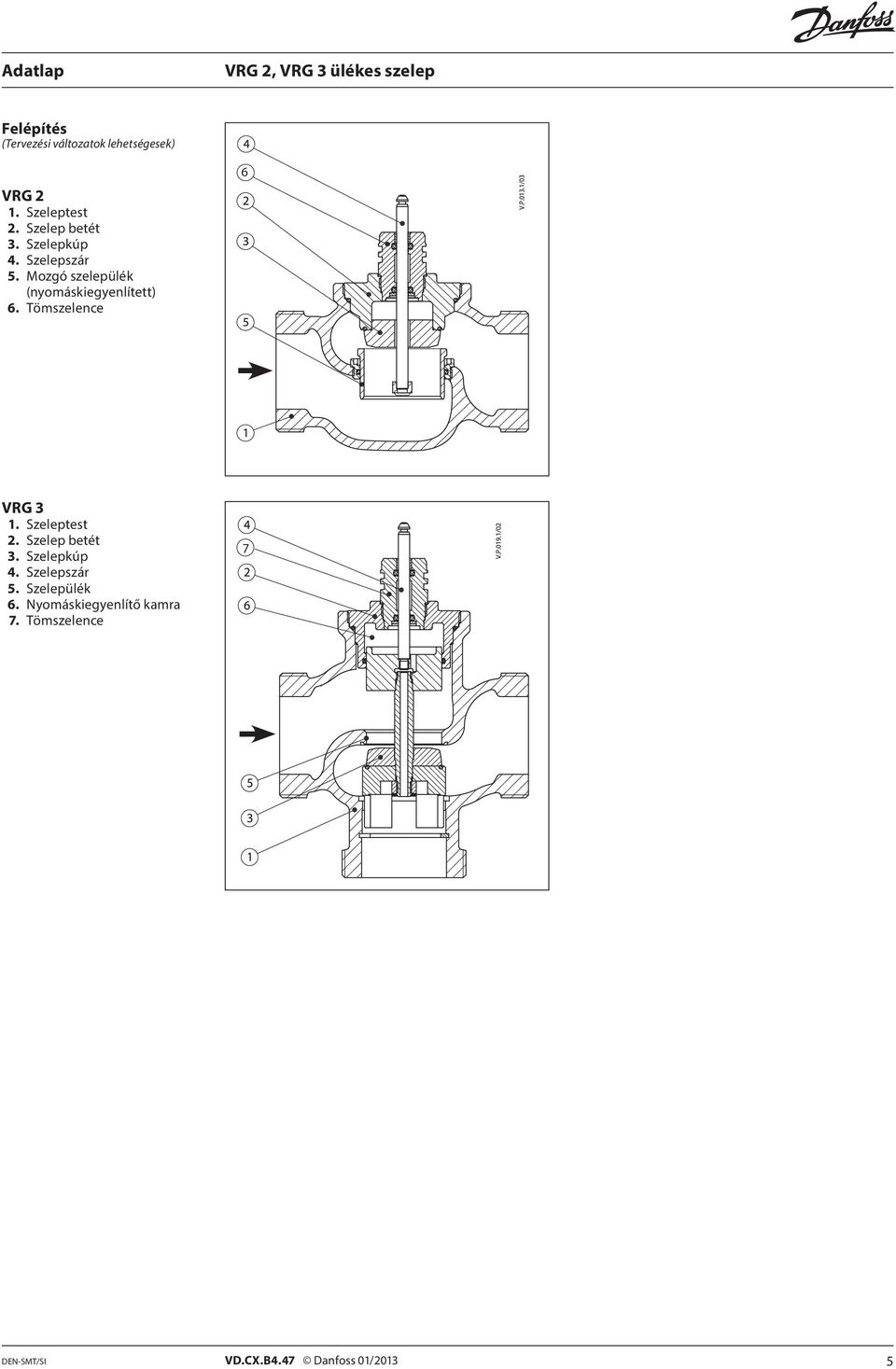

5 Felépítés (Tervezési változatok lehetségesek) VRG 2 1. Szeleptest 2. Szelep betét 3. Szelepkúp 4. Szelepszár 5. Mozgó szelepülék (nyomáskiegyenlített) 6. Tömszelence 6 VRG 3 1. Szeleptest 2. Szelep betét 3. Szelepkúp 4. Szelepszár 5. Szelepülék 6. Nyomáskiegyenlítő kamra 7. Tömszelence 7 DEN-SMT/SI VD.CX.B4.47 Danfoss 01/2013 5

6 Méretek AMV(E) 335, VRG 2, VRG 3 Rp (lásd az alkatrészek és tartozékok rendelését az 1. oldalon) Rp (lásd az alkatrészek és tartozékok rendelését az 1. oldalon) A 2) VRG 2 VRG 3 Csatlakozás L H H1 L1 H2 Súly G 1) mm (kg) , / , / , , / , ¾ , , / , / , , / , ¾ ,01 1) G külső menet DIN ISO 228/01 Szelepszár fűtés alkalmazásakor a H1 méret 31 mm-rel megnövekszik. 6 VD.CX.B4.47 Danfoss 01/2013 DEN-SMT/SI

7 Méretek (folytatás) AMV(E) 438 SU + VRG 2, VRG 3 VRG 2 VRG 3 Csatlakozás L H H1 G 1) mm / / / ¾ / / / ¾ ) G külső menet DIN ISO 228/01 Szelepszár fűtés alkalmazásakor a H1 méret 5 mm-rel megnövekszik. DEN-SMT/SI VD.CX.B4.47 Danfoss 01/2013 7

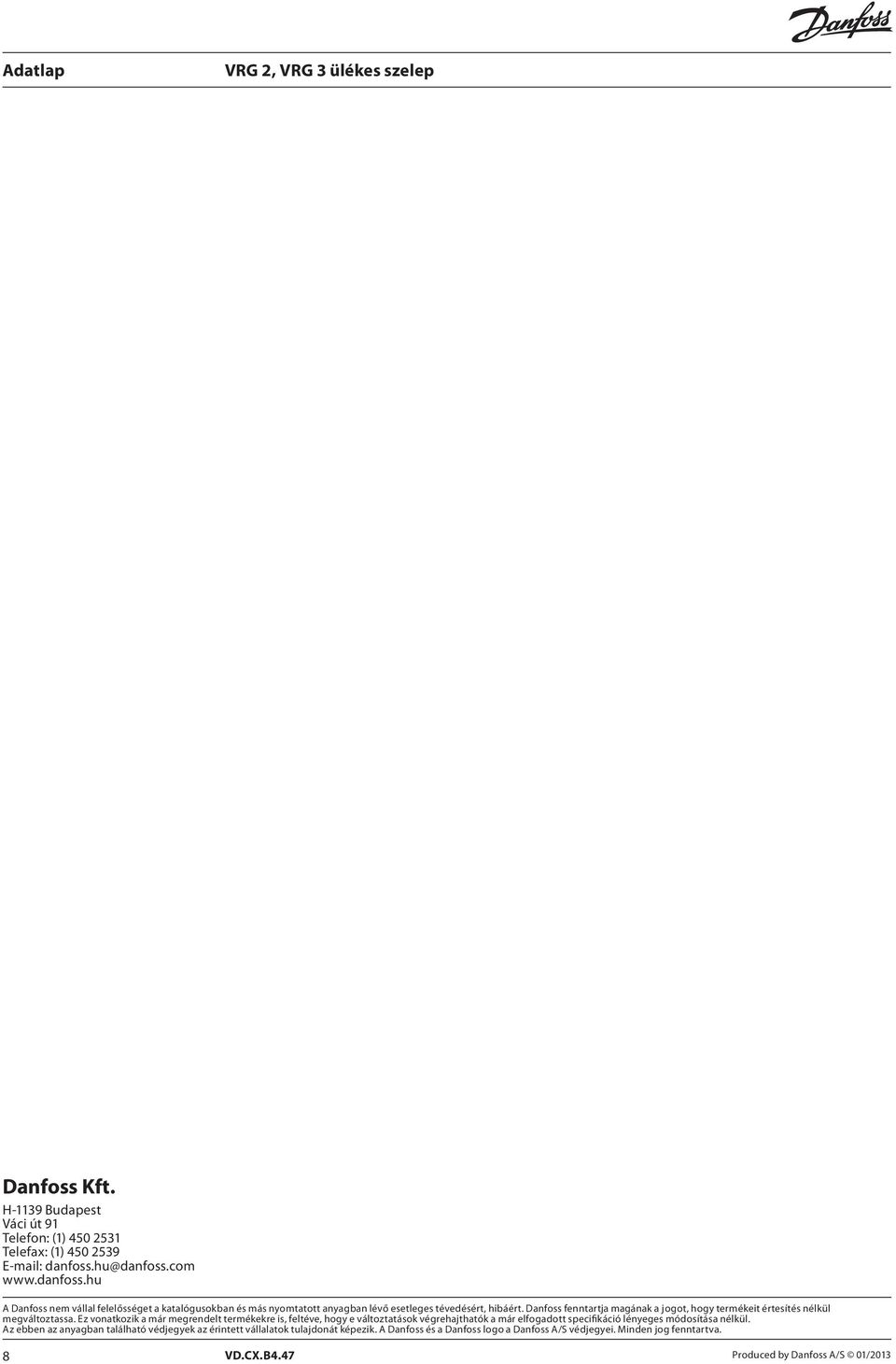

8 Danfoss Kft. H-1139 Budapest Váci út 91 Telefon: (1) Telefax: (1) A Danfoss nem vállal felelősséget a katalógusokban és más nyomtatott anyagban lévő esetleges tévedésért, hibáért. Danfoss fenntartja magának a jogot, hogy termékeit értesítés nélkül megváltoztassa. Ez vonatkozik a már megrendelt termékekre is, feltéve, hogy e változtatások végrehajthatók a már elfogadott specifikáció lényeges módosítása nélkül. Az ebben az anyagban található védjegyek az érintett vállalatok tulajdonát képezik. A Danfoss és a Danfoss logo a Danfoss A/S védjegyei. Minden jog fenntartva. 8 VD.CX.B4.47 Produced by Danfoss A/S 01/2013
