1 Termosztatikus szelepek Fordított áramlási irányhoz Előbeállítás nélküli termosztatikus szelep Nyomástartás & Vízminőség Beszabályozás & Szabályozás Hőmérséklet-szabályozás ENGINEERING ADVANTAGE A HEIMEIER fordított áramlási irányú termosztatikus szeleptesteket olyan kétcsöves melegvízfűtéseknél lehet alkalmazni, amelyeknél az előremenő és visszatérő vezetéket felcserélték (kopogó áramlási zaj). A szeleptestek alkalmasak magasra szerelt vagy nagy építési magasságú fűtőtestek visszatérő vezetékébe való beépítésre. Így a termosztátfej könnyebben kezelhetővé válik.

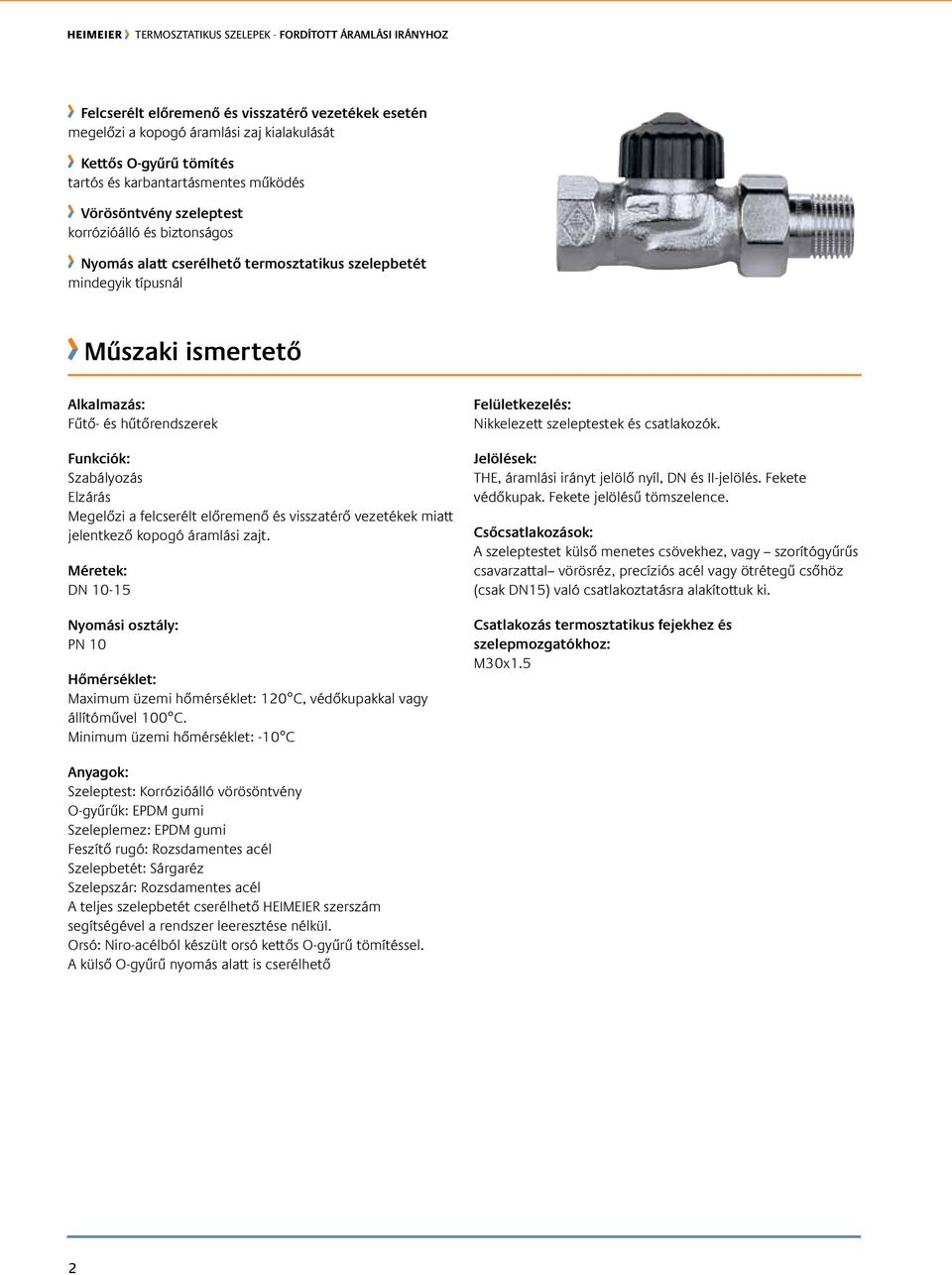

2 Felcserélt előremenő és visszatérő vezetékek esetén megelőzi a kopogó áramlási zaj kialakulását Kettős o-gyűrű tömítés tartós és karbantartásmentes működés Vörösöntvény szeleptest korrózióálló és biztonságos Nyomás alatt cserélhető termosztatikus szelepbetét mindegyik típusnál műszaki ismertető Alkalmazás: Fűtő- és hűtőrendszerek Funkciók: Szabályozás Elzárás Megelőzi a felcserélt előremenő és visszatérő vezetékek miatt jelentkező kopogó áramlási zajt. méretek: DN Nyomási osztály: PN 10 hőmérséklet: Maximum üzemi hőmérséklet: 120 C, védőkupakkal vagy állítóművel 100 C. Minimum üzemi hőmérséklet: -10 C Felületkezelés: Nikkelezett szeleptestek és csatlakozók. Jelölések: THE, áramlási irányt jelölő nyíl, DN és II-jelölés. Fekete védőkupak. Fekete jelölésű tömszelence. Csőcsatlakozások: A szeleptestet külső menetes csövekhez, vagy szorítógyűrűs csavarzattal vörösréz, precíziós acél vagy ötrétegű csőhöz (csak DN15) való csatlakoztatásra alakítottuk ki. Csatlakozás termosztatikus fejekhez és szelepmozgatókhoz: M30x1.5 Anyagok: Szeleptest: Korrózióálló vörösöntvény O-gyűrűk: EPDM gumi Szeleplemez: EPDM gumi Feszítő rugó: Rozsdamentes acél Szelepbetét: Sárgaréz Szelepszár: Rozsdamentes acél A teljes szelepbetét cserélhető HEIMEIER szerszám segítségével a rendszer leeresztése nélkül. Orsó: Niro-acélból készült orsó kettős O-gyűrű tömítéssel. A külső O-gyűrű nyomás alatt is cserélhető 2

3 Felépítés 1. Szeleptest korrózióálló vörösöntvényből, nikkelezett Alkalmazás A HEIMEIER fordított áramlási irányú termosztatikus szeleptesteket olyan kétcsöves melegvízfűtéseknél lehet alkalmazni, amelyeknél az előremenő és visszatérő vezetéket felcserélték (kopogó áramlási zaj). A fűtőtestek áramlási iránytól függő teljesítmény növekedésével vagy csökkenésével kapcsolatos kérdésekben kérjük forduljon a fűtőtest gyártójához. A szeleptestek alkalmasak magasra szerelt vagy nagy építési magasságú fűtőtestek visszatérő vezetékébe való beépítésre. Így a termosztátfej könnyebben kezelhetőbbé válik. A szeleptestek méretezésekor az 1 K-től 2 K-ig terjedő arányossági sáv kihasználásával széles átfolyási tényező választék áll rendelkezésre, mely megfelel az EnEV és a DIN V szabványoknak. A szükséges további beszabályozás megfelelő visszatérő csavarzattal, pl. HEIMEIER Regulux típussal végezhető el. A zaj Az alacsony zajkibocsátás biztosításához a következő feltételeknek kell eleget tenni: A tapasztalatok alapján a termosztatikus szelepeken eső nyomáskülönbség ne haladja meg a kb. 20 kpa = 200 mbar = 0.2 bar értéket. Ha a rendszer tervezésekor ennél magasabb nyomáskülönbségek adódnak részterhelések esetén, akkor nyomáskülönbségszabályozó szerelvények, például a STAP nyomáskülönbség szabályozó, vagy a Hydrolux túláramszelep használhatók. A tömegáramot megfelelően kell beállítani. A rendszert teljesen légteleníteni kell. Alkalmazási példa Termosztatikus szelep a visszatérő vezetékben Radiátor, nagy építési magasság Radiátor, magasra szerelt 1. Fordított áramlási irányú termosztatikus szelep. 2. Regulux visszatérő csavarzat. 3

4 Tanácsok - A fűtővíz összetétele a sérülések, valamint a vízkő képződésből eredő károk elkerülése érdekében meg kell feleljen a VDI 2035 számú irányelvnek. Ipari és távfűtési célú alkalmazásoknál a VdTÜV és a 1466/AGFW FW 510 előírásait kell betartani. A fűtőközegbe került ásványi olaj ill. ásványi olaj alapú kenőanyag szennyeződések tömítetlenséget okozhatnak és a legtöbb esetben az EPDM tömítések meghibásodásához vezetnek. Az etilénglykol bázisú nitritmentes fagyálló és korrózió elleni védőfolyadékok alkalmazásánál figyelni kell a gyártó által megadott összetételre, különösen az egyes adalékok koncentrációjára. - A termosztatikus szeleptestek valamennyi TA Hydronics termosztátfejjel ill. termikus vagy motoros állítóművel rendelkező fejjel működtethetőek. Az egyes komponensek optimális illesztése nagyfokú biztonságot eredményez. Más gyártók állítóműveinek alkalmazásánál ügyelni kell arra, hogy azok záróereje a rugalmas tömítésű termosztatikus szelepekhez igazodjon. műszaki adatok Diagram DN 10 (3/8 ) -tól DN 15 (1/2 )-ig, szeleptest termosztátfejjel együtt DN 10, 15 xp 1K 2K ,5 0,3 5 3 Δp [kpa] 0,2 2 0, ª [kg/h] Δp [mbar] 4

5 szeleptest termosztátfejjel együtt Kv Arányossági sáv [K] 1,0 1,5 2,0 Sarok Egyenes Kvs Kvs max. nyomáskülönbség, ahol a szelep még zárni képes Δp [bar] Termo. EMO T-TM/ NC EMO T/NO fejek EMOtec/NC EMOtec/NO EMO 1/3 EMO EIB/LON DN 10 (3/8 ) 0,38 0,59 0,79 2,00 1,50 1,00 3,50 3,50 DN 15 (1/2 ) 0,38 0,59 0,79 2,00 2,00 1,00 3,50 3,50 Kv/Kvs = m 3 /h 1 bar nyomásesés mellett. számpélda Keressük: DN 15 szelep ellenállása 1K arányossági sávnál Adott: Hőteljesítmény Q = 1395 W Hőfoklépcső Δt = 15 K (65/50 C) Megoldás: Tömegáram m = Q /(c Δt ) = 1395 / (1,163 15) = 80 kg/h Nyomásesés a Diagramból Δp v = 44 mbar 5

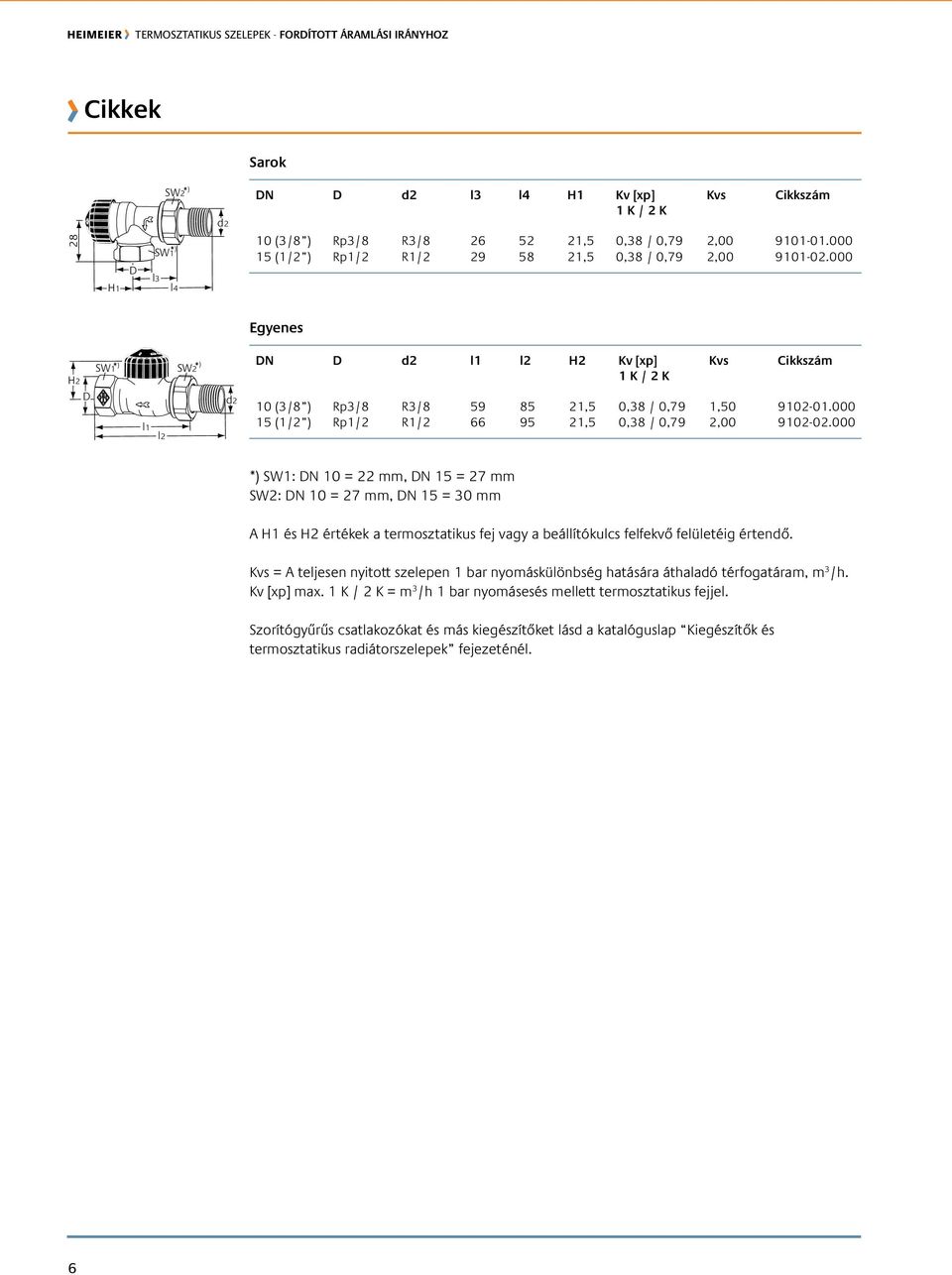

6 Cikkek sarok 28 H1 D SW2 * ) SW1 l3 l4 * ) d2 DN D d2 l3 l4 h1 Kv [xp] 1 K / 2 K Kvs Cikkszám 10 (3/8 ) Rp3/8 R3/ ,5 0,38 / 0,79 2, (1/2 ) Rp1/2 R1/ ,5 0,38 / 0,79 2, Egyenes * ) SW1 H2 D l1 l2 SW2 * ) d2 DN D d2 l1 l2 h2 Kv [xp] 1 K / 2 K Kvs Cikkszám 10 (3/8 ) Rp3/8 R3/ ,5 0,38 / 0,79 1, (1/2 ) Rp1/2 R1/ ,5 0,38 / 0,79 2, *) SW1: DN 10 = 22 mm, DN 15 = 27 mm SW2: DN 10 = 27 mm, DN 15 = 30 mm A H1 és H2 értékek a termosztatikus fej vagy a beállítókulcs felfekvő felületéig értendő. Kvs = A teljesen nyitott szelepen 1 bar nyomáskülönbség hatására áthaladó térfogatáram, m 3 /h. Kv [xp] max. 1 K / 2 K = m 3 /h 1 bar nyomásesés mellett termosztatikus fejjel. Szorítógyűrűs csatlakozókat és más kiegészítőket lásd a katalóguslap Kiegészítők és termosztatikus radiátorszelepek fejezeténél. 6

7 7

8 A TA Hydronics fenntartja a jelen dokumentumban szereplő termékek, termékleírások, fényképek, ábrák és diagramok előzetes bejelentés vagy indok nélkül történő módosításának jogát. A termékeinkkel és a termékleírásokkal kapcsolatos naprakész információkért látogasson el a internetes oldalra HU For reversed flow direction
