1 X-tra TM Collection exkluzív kivitelű fűtőtestszelep család design-radiátorokhoz és törölköző-szárítókhoz Alkalmazás Az új fűtőtestszelep családot kifejezetten design-radiátorokhoz és törölköző-szárítóhoz terveztük. A fűtőtestszelepnek új, 1/2 méretű, rejtett és öntömítő csatlakozási módja van a radiátorhoz, ami hozzájárul az elegáns és könnyű felszereléshez. A fűtőtestszelep készlet magában foglal egy színben és kialakításban illeszkedő elzáró szelepet, mely ürítési funkcióval rendelkezik. A szelepek és érzékelők fehér, króm, rozsdamentes és aranyozott felülettel állnak rendelkezésre, színben illeszkedve a leggyakrabban használt törülköző-szárítókhoz. A szelepcsalád esztétikailag tökéletesen kiegészíti a törülköző-szárítókat és design-raditárorokat. A kompakt konstrukció lehetővé teszi, hogy az érzékelőt a fallal párhuzamosan, a törülközőszárító alá szereljük fel, ezáltal elkerülve az érzékelő véletlen megütését. A kicsi vagy középméretű konvektorokhoz is érdekes lehet a szelepcsalád alkalmazása, színben illeszkedő vagy éppen színben elütő változatban. Két különféle szabályozási koncepciót használó érzékelő típus áll rendelkezésre: - RAX típus, amely egy szobahőmérséklet-érzékelő - RTX típus, amely egy hőmérséklet-korlátozó a radiátor visszatérő ágában. Ez a radiátor visszatérő ágában távozó fűtővíz hőmérsékletére szabályoz, nem a szobahőmérsékletre. A törülköző-szárítóhoz szerelt RTX szabályozót 5 10 C -al a szobahőmérséklet fölé állítva, az mindig melegen tartja a radiátort, így biztosítva a törölköző szárítását. A két érzékelő megjelenésében azonos, kivételek a skálázás számai. Az RAX számozása I-II-II-IV, az RTX számozása VD.UV.V1.47 Danfoss 2006/02 1

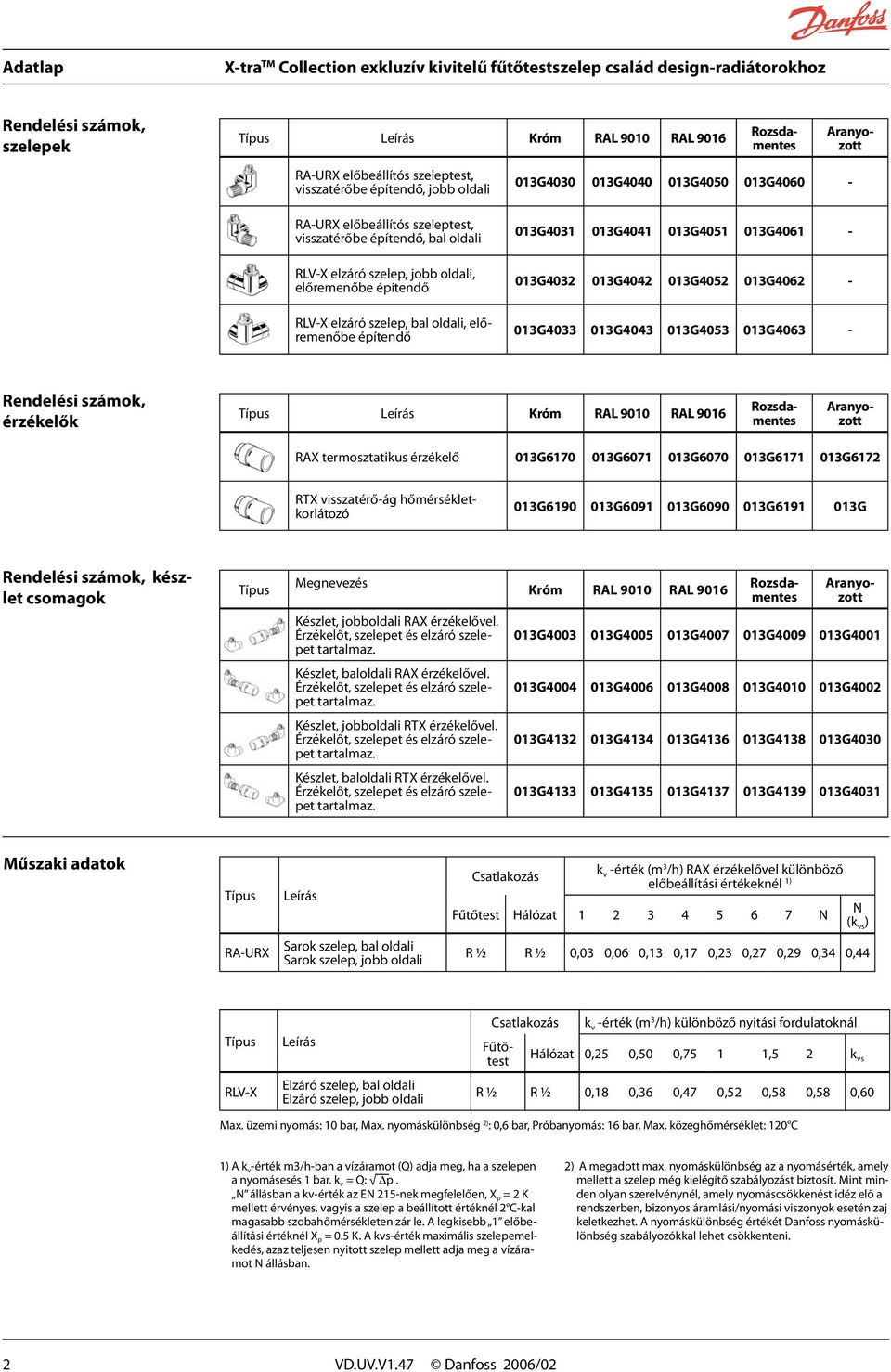

2 Rendelési számok, szelepek Típus Leírás Króm RAL 9010 RAL 9016 Rozsdamentes Aranyozott RA-URX előbeállítós szeleptest, visszatérőbe építendő, jobb oldali RA-URX előbeállítós szeleptest, visszatérőbe építendő, bal oldali RLV-X elzáró szelep, jobb oldali, előremenőbe építendő RLV-X elzáró szelep, bal oldali, előremenőbe építendő 013G G G G G G G G G G G G G G G G Rendelési számok, érzékelők Típus Leírás Króm RAL 9010 RAL 9016 Rozsdamentes Aranyozott RAX termosztatikus érzékelő 013G G G G G6172 RTX visszatérő-ág hőmérsékletkorlátozó 013G G G G G Rendelési számok, készlet csomagok Típus Megnevezés Króm RAL 9010 RAL 9016 Rozsdamentes Aranyozott Készlet, jobboldali RAX érzékelővel. Érzékelőt, szelepet és elzáró szelepet tartalmaz. 013G G G G G4001 Készlet, baloldali RAX érzékelővel. Érzékelőt, szelepet és elzáró szelepet tartalmaz. 013G G G G G4002 Készlet, jobboldali RTX érzékelővel. Érzékelőt, szelepet és elzáró szelepet tartalmaz. 013G G G G G4030 Készlet, baloldali RTX érzékelővel. Érzékelőt, szelepet és elzáró szelepet tartalmaz. 013G G G G G4031 Műszaki adatok Típus Leírás Csatlakozás k v -érték (m 3 /h) RAX érzékelővel különböző előbeállítási értékeknél 1) Fűtőtest Hálózat N N (k vs ) RA-URX Sarok szelep, bal oldali Sarok szelep, jobb oldali R ½ R ½ 0,03 0,06 0,13 0,17 0,23 0,27 0,29 0,34 0,44 Típus Leírás Csatlakozás Fűtőtest k v -érték (m 3 /h) különböző nyitási fordulatoknál Hálózat 0,25 0,50 0,75 1 1,5 2 k vs RLV-X Elzáró szelep, bal oldali Elzáró szelep, jobb oldali R ½ R ½ 0,18 0,36 0,47 0,52 0,58 0,58 0,60 Max. üzemi nyomás: 10 bar, Max. nyomáskülönbség 2) : 0,6 bar, Próbanyomás: 16 bar, Max. közeghőmérséklet: 120 C 1) A k v -érték m3/h-ban a vízáramot (Q) adja meg, ha a szelepen a nyomásesés 1 bar. k v = Q: Δp. N állásban a kv-érték az EN 215-nek megfelelően, X p = 2 K mellett érvényes, vagyis a szelep a beállított értéknél 2 C-kal magasabb szobahőmérsékleten zár le. A legkisebb 1 előbeállítási értéknél X p = 0.5 K. A kvs-érték maximális szelepemelkedés, azaz teljesen nyitott szelep mellett adja meg a vízáramot N állásban. 2) A megadott max. nyomáskülönbség az a nyomásérték, amely mellett a szelep még kielégítő szabályozást biztosít. Mint minden olyan szerelvénynél, amely nyomáscsökkenést idéz elő a rendszerben, bizonyos áramlási/nyomási viszonyok esetén zaj keletkezhet. A nyomáskülönbség értékét Danfoss nyomáskülönbség szabályozókkal lehet csökkenteni. 2 VD.UV.V1.47 Danfoss 2006/02

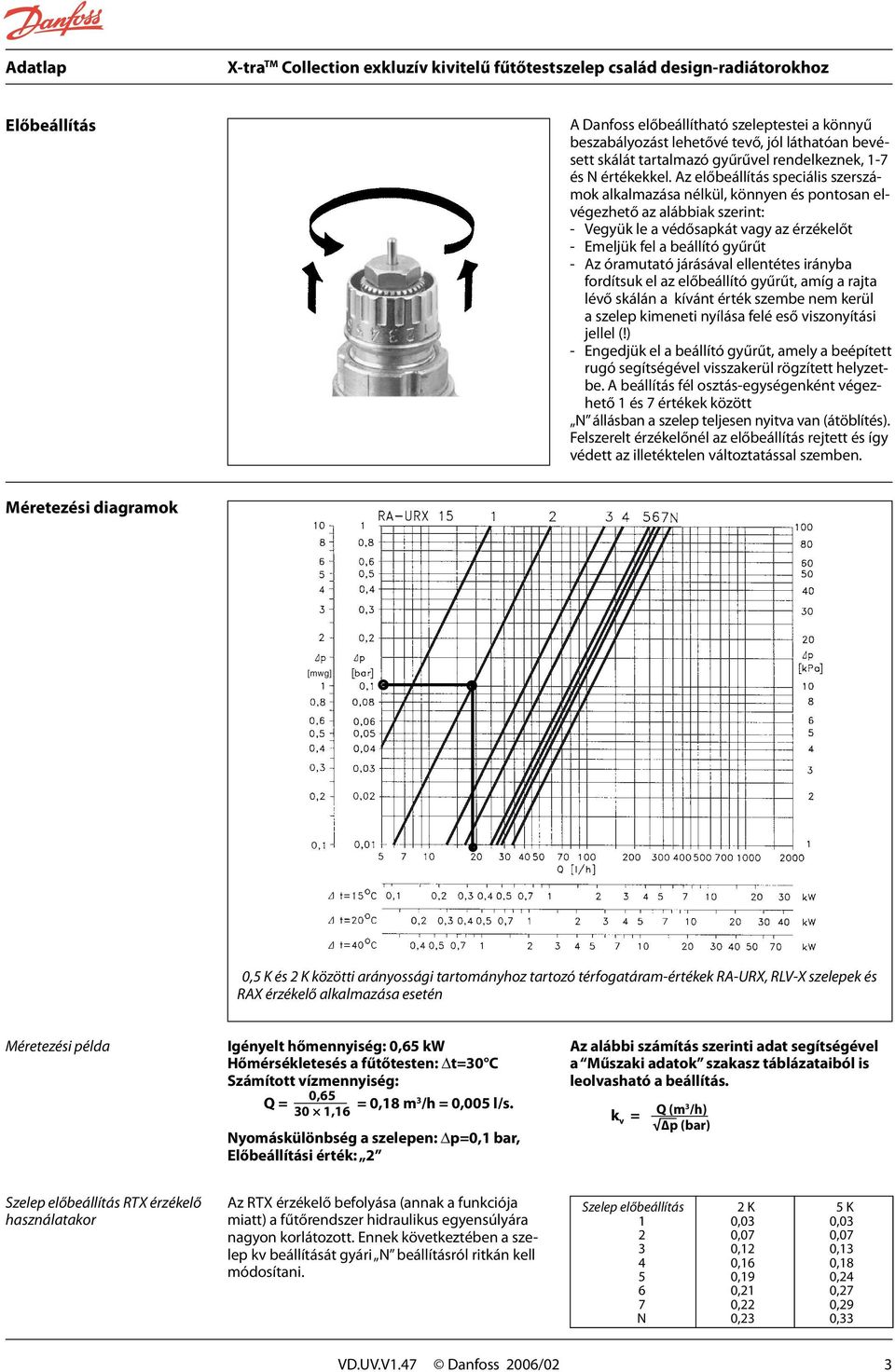

3 Előbeállítás A Danfoss előbeállítható szeleptestei a könnyű beszabályozást lehetővé tevő, jól láthatóan bevésett skálát tartalmazó gyűrűvel rendelkeznek, 1-7 és N értékekkel. Az előbeállítás speciális szerszámok alkalmazása nélkül, könnyen és pontosan elvégezhető az alábbiak szerint: - Vegyük le a védősapkát vagy az érzékelőt - Emeljük fel a beállító gyűrűt - Az óramutató járásával ellentétes irányba fordítsuk el az előbeállító gyűrűt, amíg a rajta lévő skálán a kívánt érték szembe nem kerül a szelep kimeneti nyílása felé eső viszonyítási jellel (!) - Engedjük el a beállító gyűrűt, amely a beépített rugó segítségével visszakerül rögzített helyzetbe. A beállítás fél osztás-egységenként végezhető 1 és 7 értékek között N állásban a szelep teljesen nyitva van (átöblítés). Felszerelt érzékelőnél az előbeállítás rejtett és így védett az illetéktelen változtatással szemben. Méretezési diagramok 0,5 K és 2 K közötti arányossági tartományhoz tartozó térfogatáram-értékek RA-URX, RLV-X szelepek és RAX érzékelő alkalmazása esetén Méretezési példa Igényelt hőmennyiség: 0,65 kw Hőmérsékletesés a fűtőtesten: Δt=30 C Számított vízmennyiség: 0,65 Q = = 0,18 m 3 /h = 0,005 l/s. 30 1,16 k v = Q (m 3 /h) p (bar) Nyomáskülönbség a szelepen: Δp=0,1 bar, Előbeállítási érték: 2 Az alábbi számítás szerinti adat segítségével a Műszaki adatok szakasz táblázataiból is leolvasható a beállítás. Szelep előbeállítás RTX érzékelő használatakor Az RTX érzékelő befolyása (annak a funkciója miatt) a fűtőrendszer hidraulikus egyensúlyára nagyon korlátozott. Ennek következtében a szelep kv beállítását gyári N beállításról ritkán kell módosítani. Szelep előbeállítás N 2 K 0,03 0,07 0,12 0,16 0,19 0,21 0,22 0,23 5 K 0,03 0,07 0,13 0,18 0,24 0,27 0,29 0,33 VD.UV.V1.47 Danfoss 2006/02 3

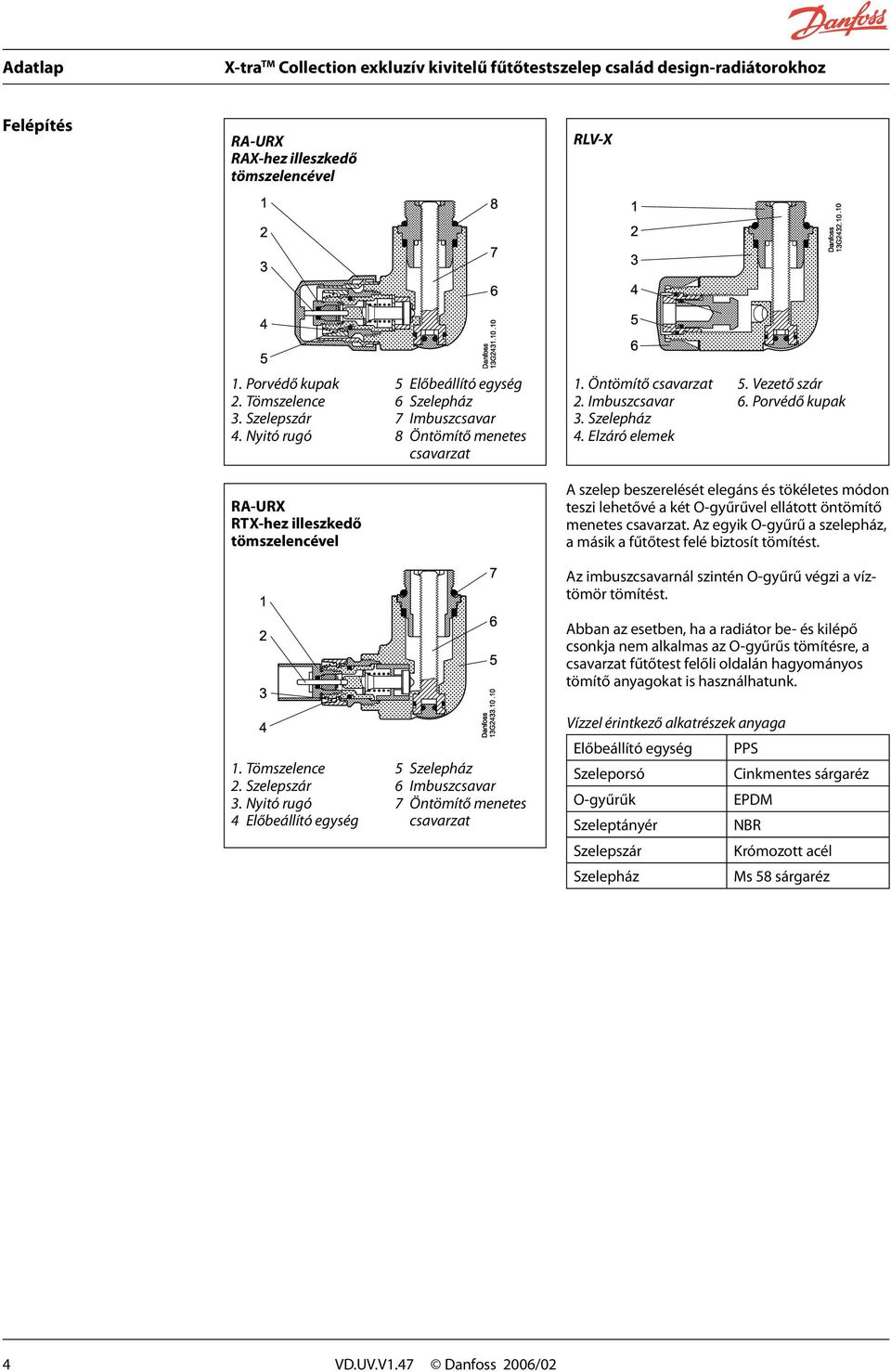

4 Felépítés RA-URX RAX-hez illeszkedő tömszelencével RLV-X 1. Porvédő kupak 2. Tömszelence 3. Szelepszár 4. Nyitó rugó 5 Előbeállító egység 6 Szelepház 7 Imbuszcsavar 8 Öntömítő menetes csavarzat 1. Öntömítő csavarzat 2. Imbuszcsavar 3. Szelepház 4. Elzáró elemek 5. Vezető szár 6. Porvédő kupak RA-URX RTX-hez illeszkedő tömszelencével A szelep beszerelését elegáns és tökéletes módon teszi lehetővé a két O-gyűrűvel ellátott öntömítő menetes csavarzat. Az egyik O-gyűrű a szelepház, a másik a fűtőtest felé biztosít tömítést. Az imbuszcsavarnál szintén O-gyűrű végzi a víztömör tömítést. Abban az esetben, ha a radiátor be- és kilépő csonkja nem alkalmas az O-gyűrűs tömítésre, a csavarzat fűtőtest felőli oldalán hagyományos tömítő anyagokat is használhatunk. 1. Tömszelence 2. Szelepszár 3. Nyitó rugó 4 Előbeállító egység 5 Szelepház 6 Imbuszcsavar 7 Öntömítő menetes csavarzat Vízzel érintkező alkatrészek anyaga Előbeállító egység PPS Szeleporsó Cinkmentes sárgaréz O-gyűrűk EPDM Szeleptányér NBR Szelepszár Krómozott acél Szelepház Ms 58 sárgaréz 4 VD.UV.V1.47 Danfoss 2006/02

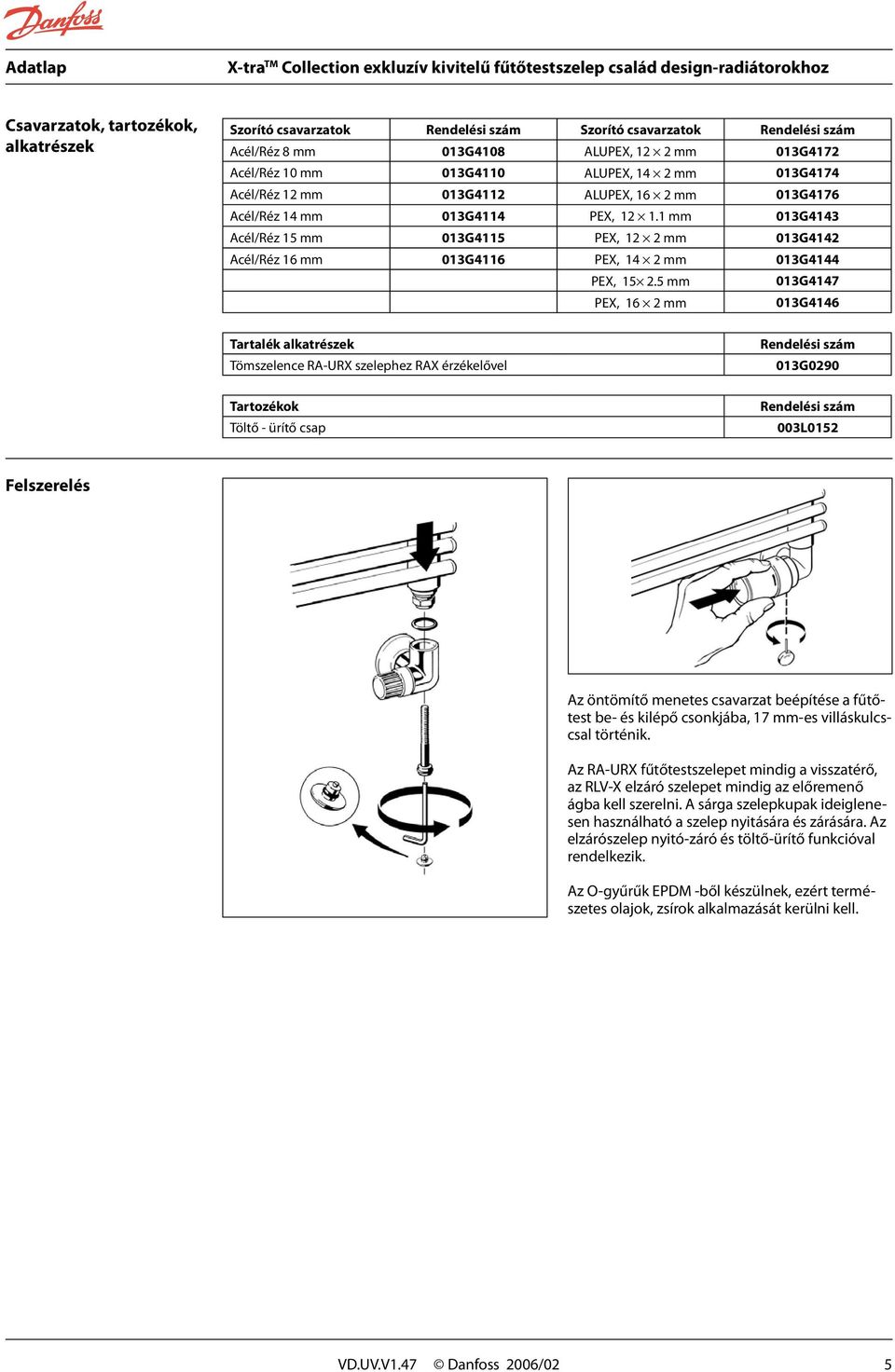

5 Csavarzatok, tartozékok, alkatrészek Szorító csavarzatok Rendelési szám Szorító csavarzatok Rendelési szám Acél/Réz 8 mm 013G4108 ALUPEX, 12 2 mm 013G4172 Acél/Réz 10 mm 013G4110 ALUPEX, 14 2 mm 013G4174 Acél/Réz 12 mm 013G4112 ALUPEX, 16 2 mm 013G4176 Acél/Réz 14 mm 013G4114 PEX, mm 013G4143 Acél/Réz 15 mm 013G4115 PEX, 12 2 mm 013G4142 Acél/Réz 16 mm 013G4116 PEX, 14 2 mm 013G4144 PEX, mm 013G4147 PEX, 16 2 mm 013G4146 Tartalék alkatrészek Tömszelence RA-URX szelephez RAX érzékelővel Rendelési szám 013G0290 Tartozékok Töltő - ürítő csap Rendelési szám 003L0152 Felszerelés Az öntömítő menetes csavarzat beépítése a fűtőtest be- és kilépő csonkjába, 17 mm-es villáskulcscsal történik. Az RA-URX fűtőtestszelepet mindig a visszatérő, az RLV-X elzáró szelepet mindig az előremenő ágba kell szerelni. A sárga szelepkupak ideiglenesen használható a szelep nyitására és zárására. Az elzárószelep nyitó-záró és töltő-ürítő funkcióval rendelkezik. Az O-gyűrűk EPDM -ből készülnek, ezért természetes olajok, zsírok alkalmazását kerülni kell. VD.UV.V1.47 Danfoss 2006/02 5

6 Nyitás-zárás, töltés-ürítés Méretek RLV-X elzárószelep RA-URX visszatérőbe építendő szelep RAX és RTX termosztatikus érzékelő 6 VD.UV.V1.47 Danfoss 2006/02

7 VD.UV.V1.47 Danfoss 2006/02 7

8 8 VD.UV.V1.47 Danfoss 2006/02 Produced by Danfoss Industri Service - Advertising FO.BPV.E
