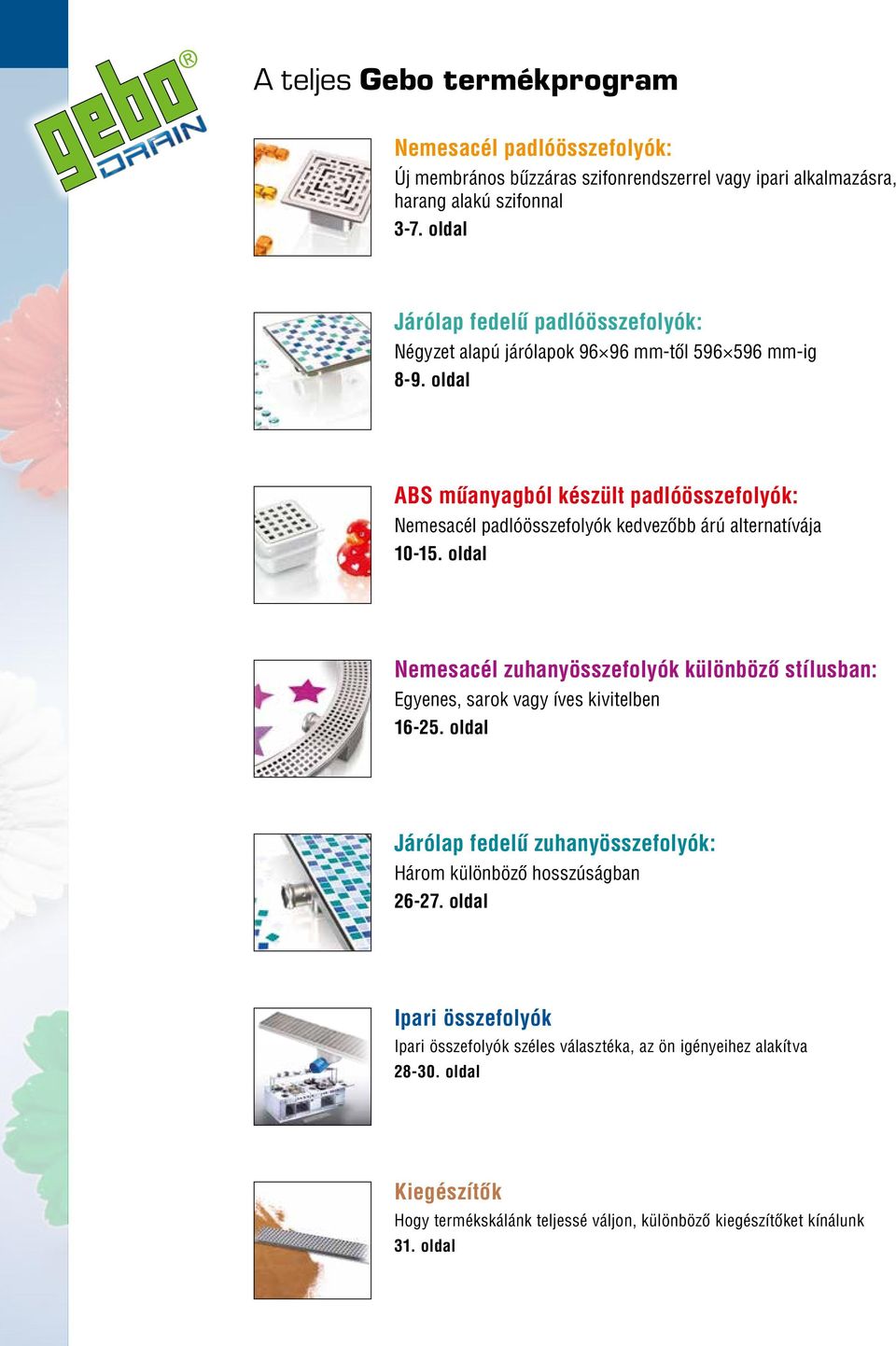

2 A teljes Gebo termékprogram Nemesacél padlóösszefolyók: Új membrános bûzzáras szifonrendszerrel vagy ipari alkalmazásra, harang alakú szifonnal 3-7. oldal Járólap fedelû padlóösszefolyók: Négyzet alapú járólapok mm-tôl mm-ig 8-9. oldal ABS mûanyagból készült padlóösszefolyók: Nemesacél padlóösszefolyók kedvezôbb árú alternatívája oldal Nemesacél zuhanyösszefolyók különbözô stílusban: Egyenes, sarok vagy íves kivitelben oldal Járólap fedelû zuhanyösszefolyók: Három különbözô hosszúságban oldal Ipari összefolyók Ipari összefolyók széles választéka, az ön igényeihez alakítva oldal Kiegészítôk Hogy termékskálánk teljessé váljon, különbözô kiegészítôket kínálunk 31. oldal

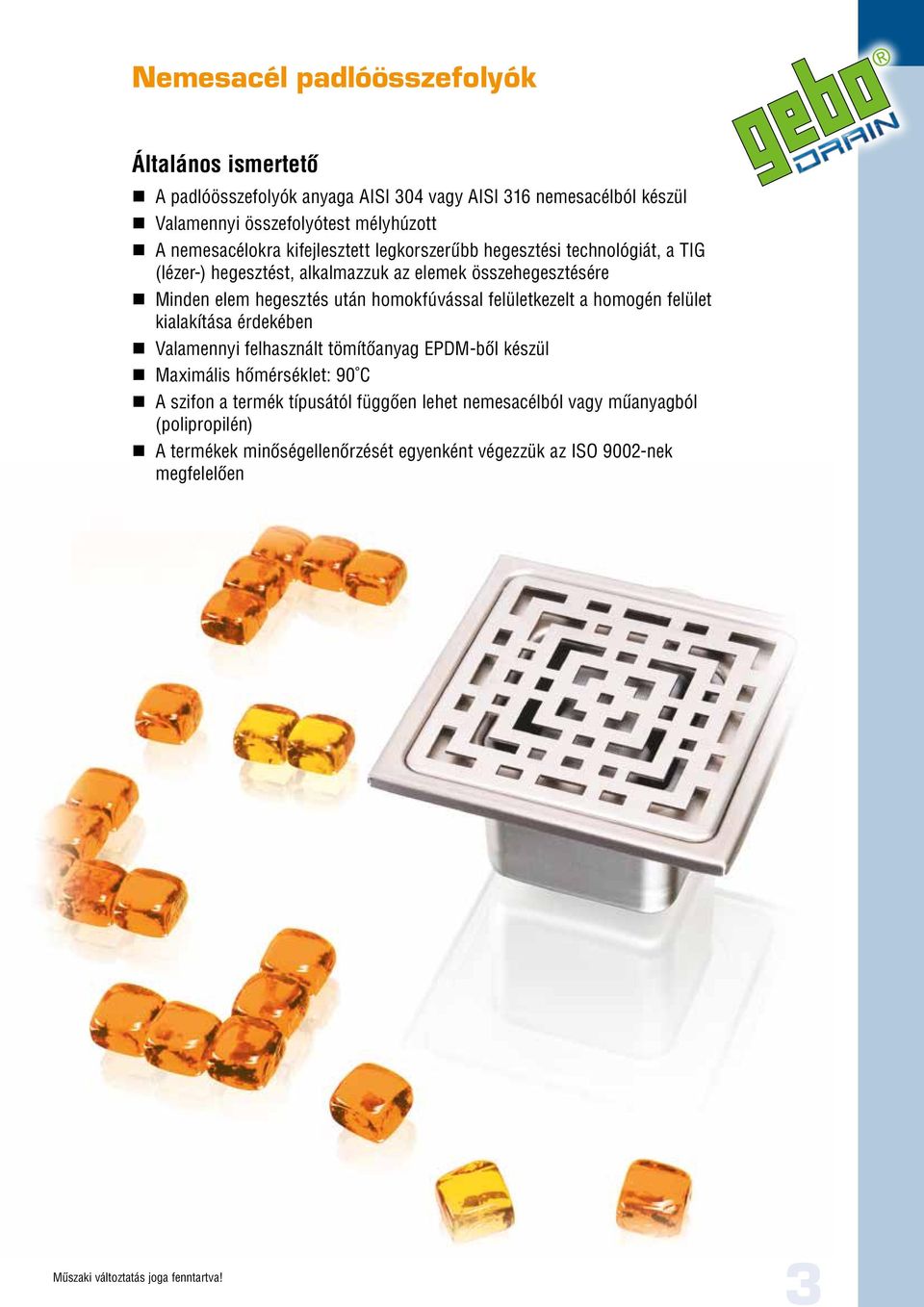

3 Nemesacél padlóösszefolyók Általános ismertetô A padlóösszefolyók anyaga AISI 304 vagy AISI 316 nemesacélból készül Valamennyi összefolyótest mélyhúzott A nemesacélokra kifejlesztett legkorszerûbb hegesztési technológiát, a TIG (lézer-) hegesztést, alkalmazzuk az elemek összehegesztésére Minden elem hegesztés után homokfúvással felületkezelt a homogén felület kialakítása érdekében Valamennyi felhasznált tömítôanyag EPDM-bôl készül Maximális hômérséklet: 90 C A szifon a termék típusától függôen lehet nemesacélból vagy mûanyagból (polipropilén) A termékek minôségellenôrzését egyenként végezzük az ISO 9002-nek megfelelôen 3

4 Nemesacél padlóösszefolyók Új membrános bûzzáras szifonrendszerrel Padlóösszefolyó anyaga AISI 304 nemesacél Polírozott él és rács Mûanyag, kivehetô száraz bûzzár membrános rendszerrel Ø 50 mm-es alsó kifolyás, kifolyócsonknál csôütközô és EPDM tömítés Forgatható ABS könyökkel Ø 50 mm-es vízszintes lefolyócsôhöz csatlakoztatható Kifolyási teljesítmény: 30 l/ perc A rozsdamentes összefolyórács vastagsága: 2,0 mm Alaptest vastagság: 1,25 mm V V V V V V V V mm Súly: 400 g Teherbírás: 300 kg V Imbuszcsavarral biztosított összefolyórács A termék különbözô dizájnú összefolyóráccsal rendelhetô Mûszaki adatokat ld V V Sárgaréz alaptest és rács mm Súly: 500 g Teherbírás: 400 kg V Imbuszcsavarral biztosított összefolyórács 4

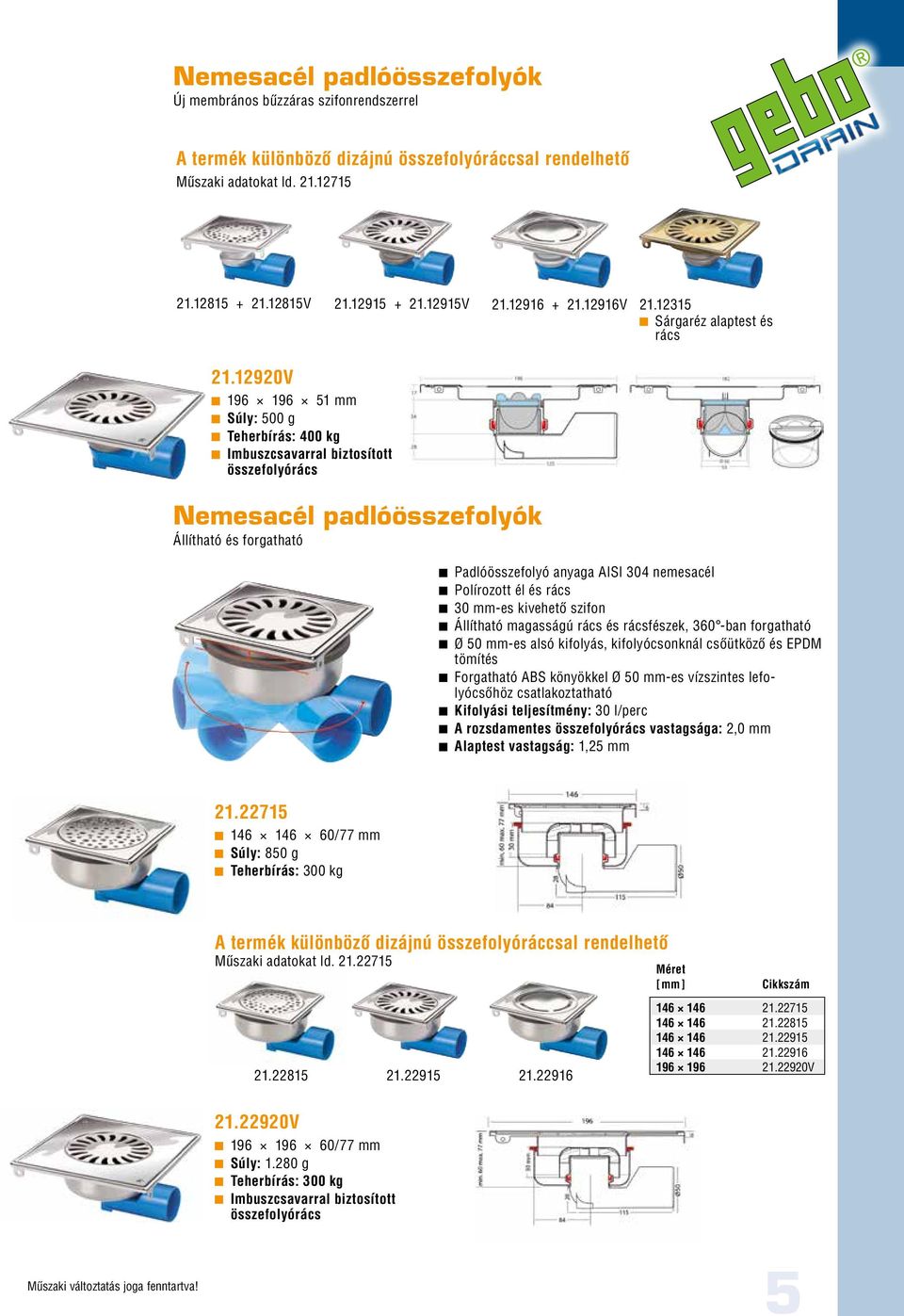

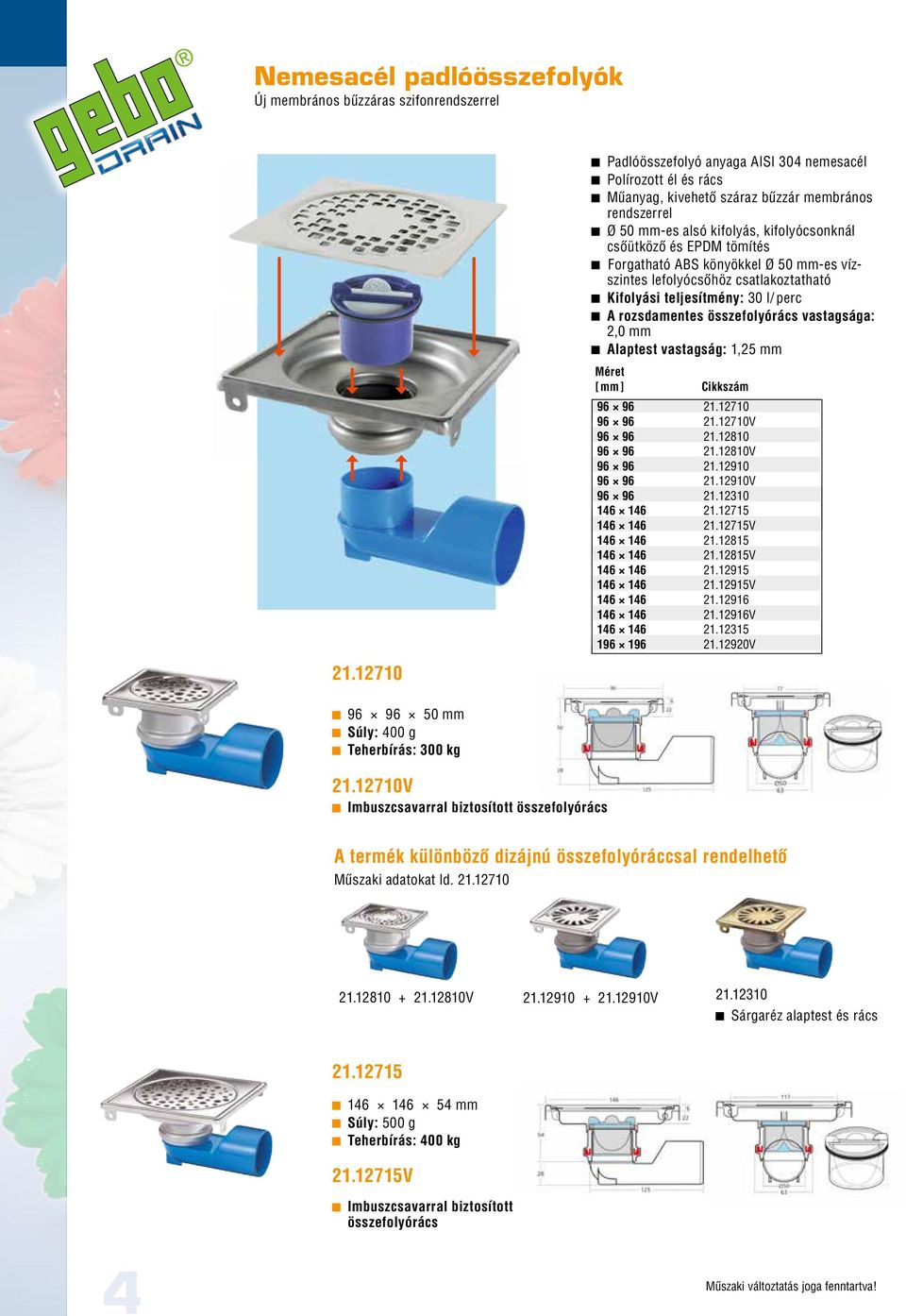

5 Nemesacél padlóösszefolyók Új membrános bûzzáras szifonrendszerrel A termék különbözô dizájnú összefolyóráccsal rendelhetô Mûszaki adatokat ld V V V Sárgaréz alaptest és rács V mm Súly: 500 g Teherbírás: 400 kg Imbuszcsavarral biztosított összefolyórács Nemesacél padlóösszefolyók Állítható és forgatható Padlóösszefolyó anyaga AISI 304 nemesacél Polírozott él és rács 30 mm-es kivehetô szifon Állítható magasságú rács és rácsfészek, 360 -ban forgatható Ø 50 mm-es alsó kifolyás, kifolyócsonknál csôütközô és EPDM tömítés Forgatható ABS könyökkel Ø 50 mm-es vízszintes lefolyócsôhöz csatlakoztatható Kifolyási teljesítmény: 30 l/perc A rozsdamentes összefolyórács vastagsága: 2,0 mm Alaptest vastagság: 1,25 mm /77 mm Súly: 850 g Teherbírás: 300 kg A termék különbözô dizájnú összefolyóráccsal rendelhetô Mûszaki adatokat ld V V /77 mm Súly: g Teherbírás: 300 kg Imbuszcsavarral biztosított összefolyórács 5

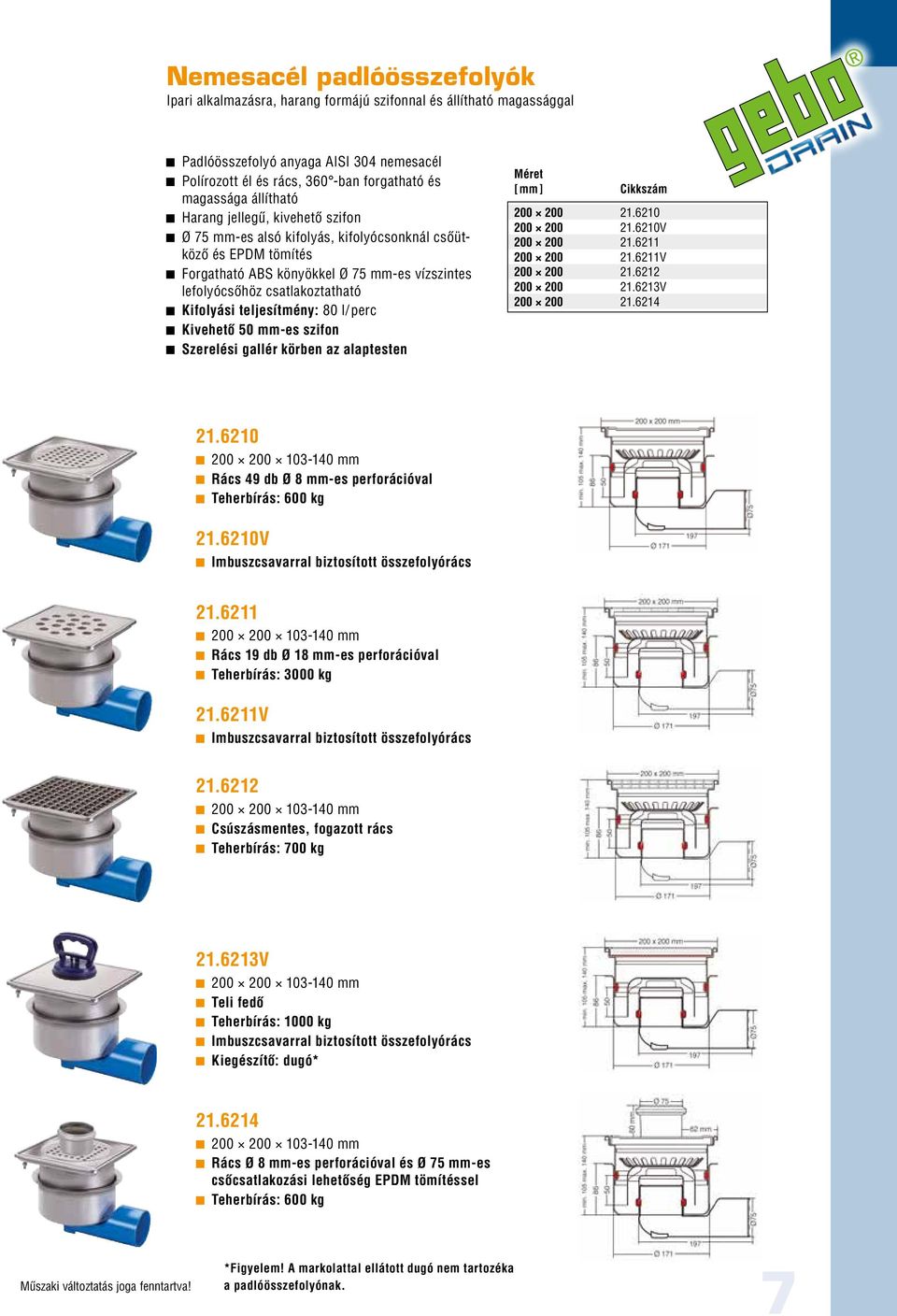

6 Nemesacél padlóösszefolyók Ipari és nagykonyhai alkalmazásra, harang formájú szifonnal Padlóösszefolyó anyaga AISI 304 nemesacél Polírozott él és rács Harang jellegû, kivehetô szifon Ø 75 mm-es alsó kifolyás, kifolyócsonknál csôütközô és EPDM tömítés Forgatható ABS könyökkel Ø 75 mm-es vízszintes lefolyócsôhöz csatlakoztatható Kifolyási teljesítmény: 80 l/ perc Kivehetô 50 mm-es szifon Szerelési gallér körben az alaptesten V V V mm Rács 49 db Ø 8 mm-es perforációval Teherbírás: 600 kg V Imbuszcsavarral biztosított összefolyórács mm Rács 19 db Ø 18 mm-es perforációval Teherbírás: 3000 kg V Imbuszcsavarral biztosított összefolyórács mm Csúszásmentes, fogazott rács Teherbírás: 700 kg V mm Teli fedô Teherbírás: 1000 kg Imbuszcsavarral biztosított összefolyórács Kiegészítô: dugó* mm Rács Ø 8 mm-es perforációval és Ø 75 mm-es csôcsatlakozási lehetôség EPDM tömítéssel Teherbírás: 600 kg 6 *Figyelem! A markolattal ellátott dugó nem tartozéka a padlóösszefolyónak.

7 Nemesacél padlóösszefolyók Ipari alkalmazásra, harang formájú szifonnal és állítható magassággal Padlóösszefolyó anyaga AISI 304 nemesacél Polírozott él és rács, 360 -ban forgatható és magassága állítható Harang jellegû, kivehetô szifon Ø 75 mm-es alsó kifolyás, kifolyócsonknál csôütközô és EPDM tömítés Forgatható ABS könyökkel Ø 75 mm-es vízszintes lefolyócsôhöz csatlakoztatható Kifolyási teljesítmény: 80 l/ perc Kivehetô 50 mm-es szifon Szerelési gallér körben az alaptesten V V V mm Rács 49 db Ø 8 mm-es perforációval Teherbírás: 600 kg V Imbuszcsavarral biztosított összefolyórács mm Rács 19 db Ø 18 mm-es perforációval Teherbírás: 3000 kg V Imbuszcsavarral biztosított összefolyórács mm Csúszásmentes, fogazott rács Teherbírás: 700 kg V mm Teli fedô Teherbírás: 1000 kg Imbuszcsavarral biztosított összefolyórács Kiegészítô: dugó* mm Rács Ø 8 mm-es perforációval és Ø 75 mm-es csôcsatlakozási lehetôség EPDM tömítéssel Teherbírás: 600 kg *Figyelem! A markolattal ellátott dugó nem tartozéka a padlóösszefolyónak. 7

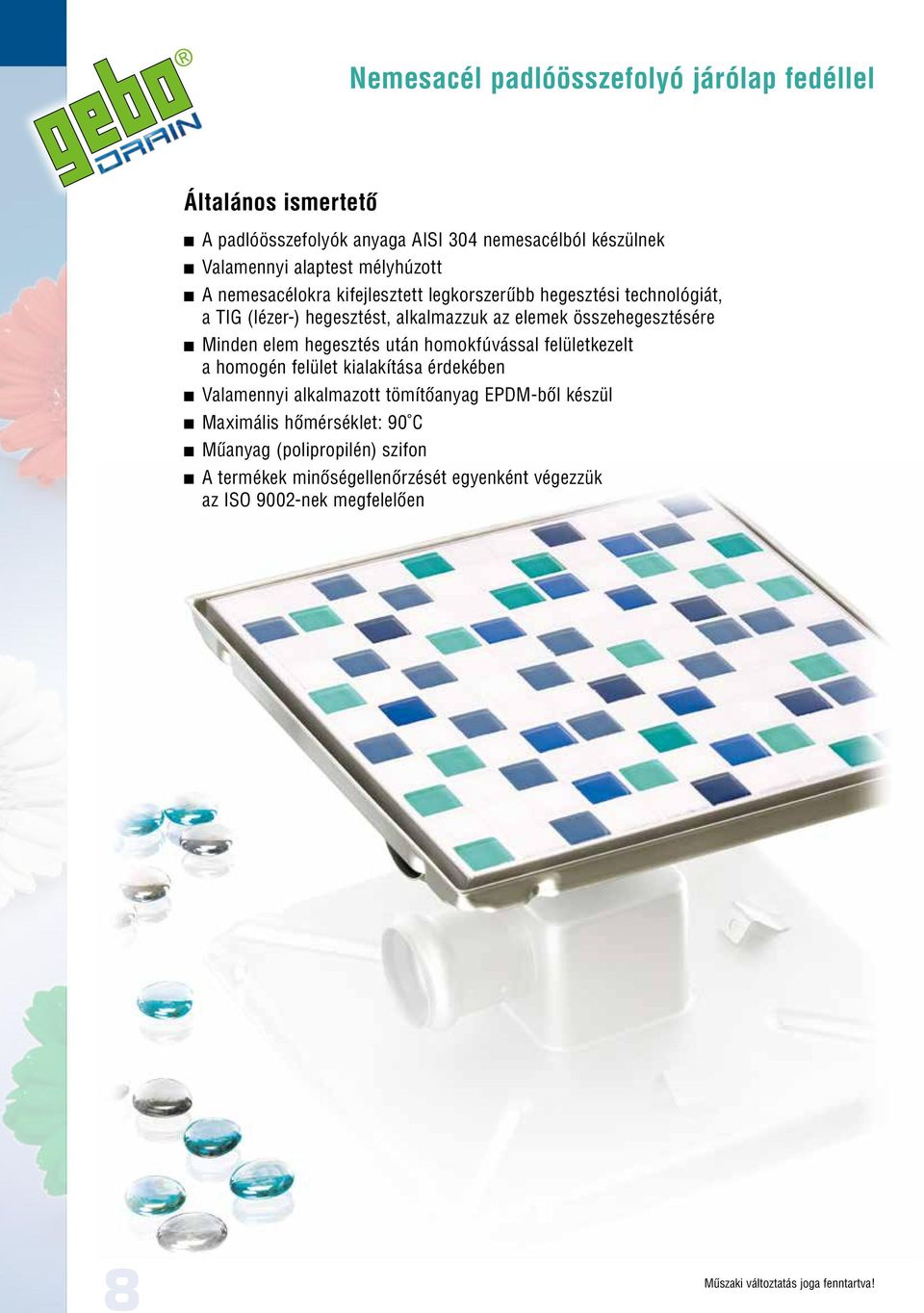

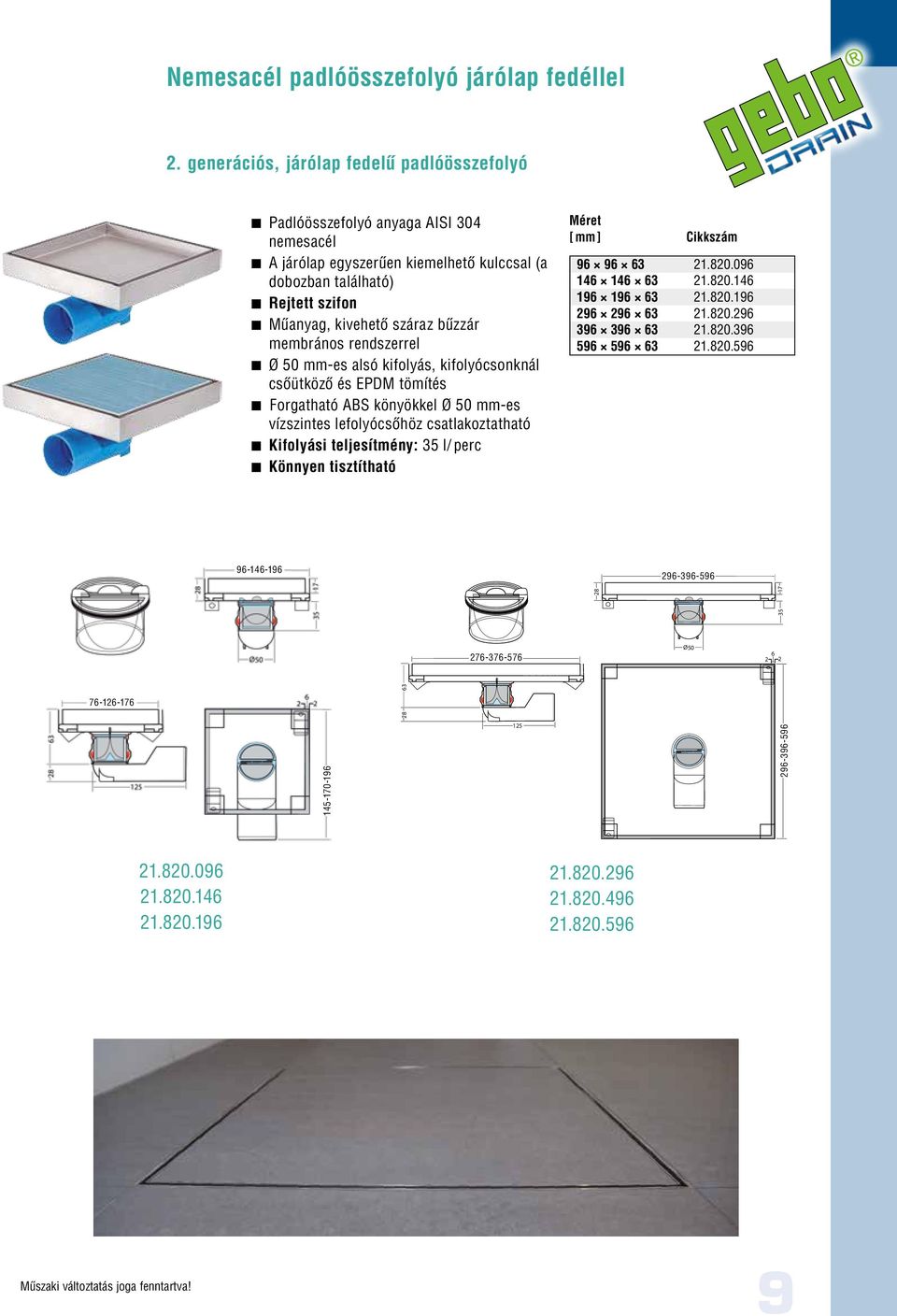

8 Nemesacél padlóösszefolyó járólap fedéllel Általános ismertetô A padlóösszefolyók anyaga AISI 304 nemesacélból készülnek Valamennyi alaptest mélyhúzott A nemesacélokra kifejlesztett legkorszerûbb hegesztési technológiát, a TIG (lézer-) hegesztést, alkalmazzuk az elemek összehegesztésére Minden elem hegesztés után homokfúvással felületkezelt a homogén felület kialakítása érdekében Valamennyi alkalmazott tömítôanyag EPDM-bôl készül Maximális hômérséklet: 90 C Mûanyag (polipropilén) szifon A termékek minôségellenôrzését egyenként végezzük az ISO 9002-nek megfelelôen 8

9 Nemesacél padlóösszefolyó járólap fedéllel 2. generációs, járólap fedelû padlóösszefolyó Padlóösszefolyó anyaga AISI 304 nemesacél A járólap egyszerûen kiemelhetô kulccsal (a dobozban található) Rejtett szifon Mûanyag, kivehetô száraz bûzzár membrános rendszerrel Ø 50 mm-es alsó kifolyás, kifolyócsonknál csôütközô és EPDM tömítés Forgatható ABS könyökkel Ø 50 mm-es vízszintes lefolyócsôhöz csatlakoztatható Kifolyási teljesítmény: l/ perc Könnyen tisztítható Ø

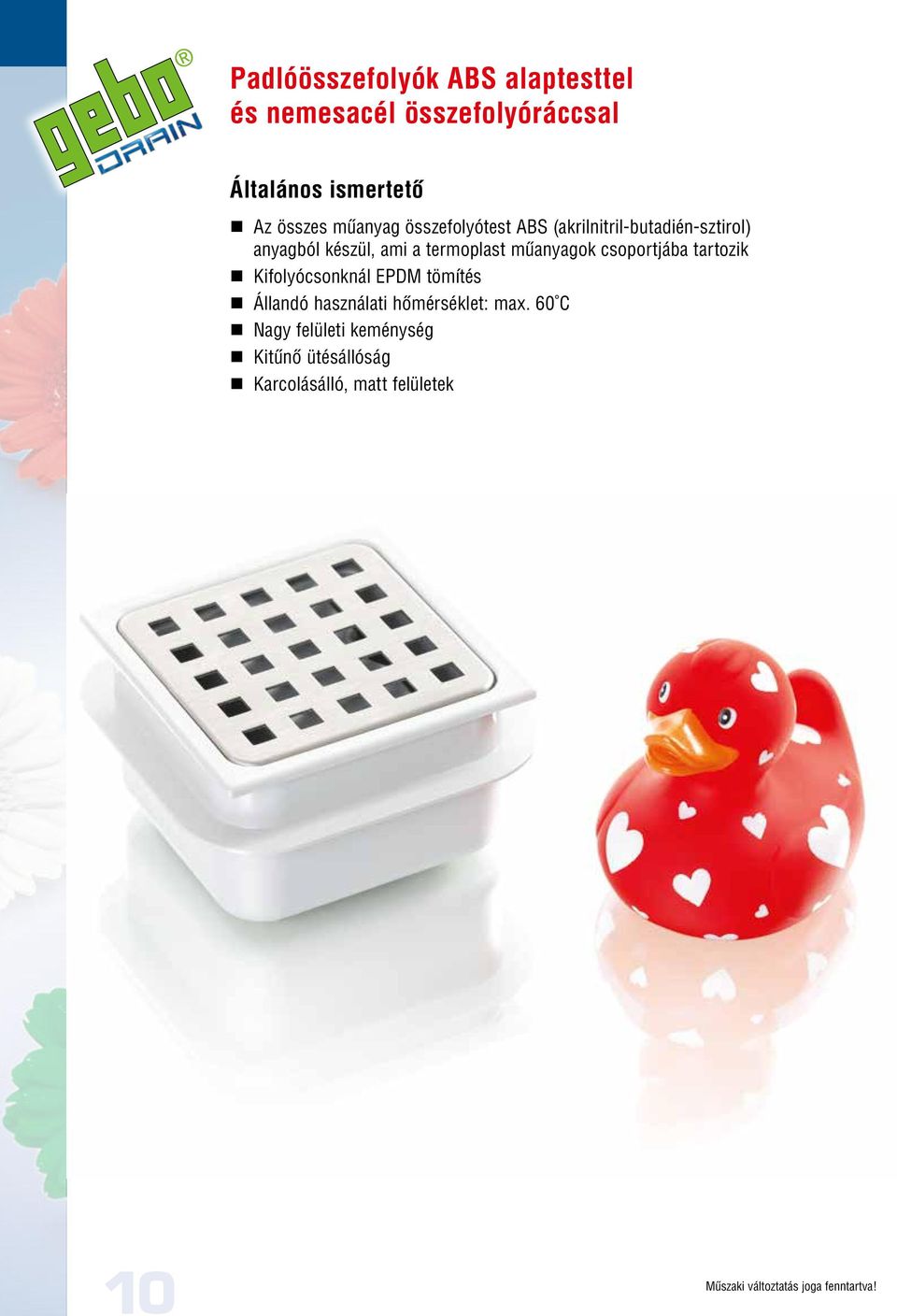

10 Padlóösszefolyók ABS alap test tel és nemesacél összefolyó ráccsal Általános ismertetô Az összes mûanyag összefolyótest ABS (akrilnitril-butadién-sztirol) anyagból készül, ami a termoplast mûanyagok csoportjába tartozik Kifolyócsonknál EPDM tömítés Állandó használati hômérséklet: max. 60 C Nagy felületi keménység Kitûnô ütésállóság Karcolásálló, matt felületek 10

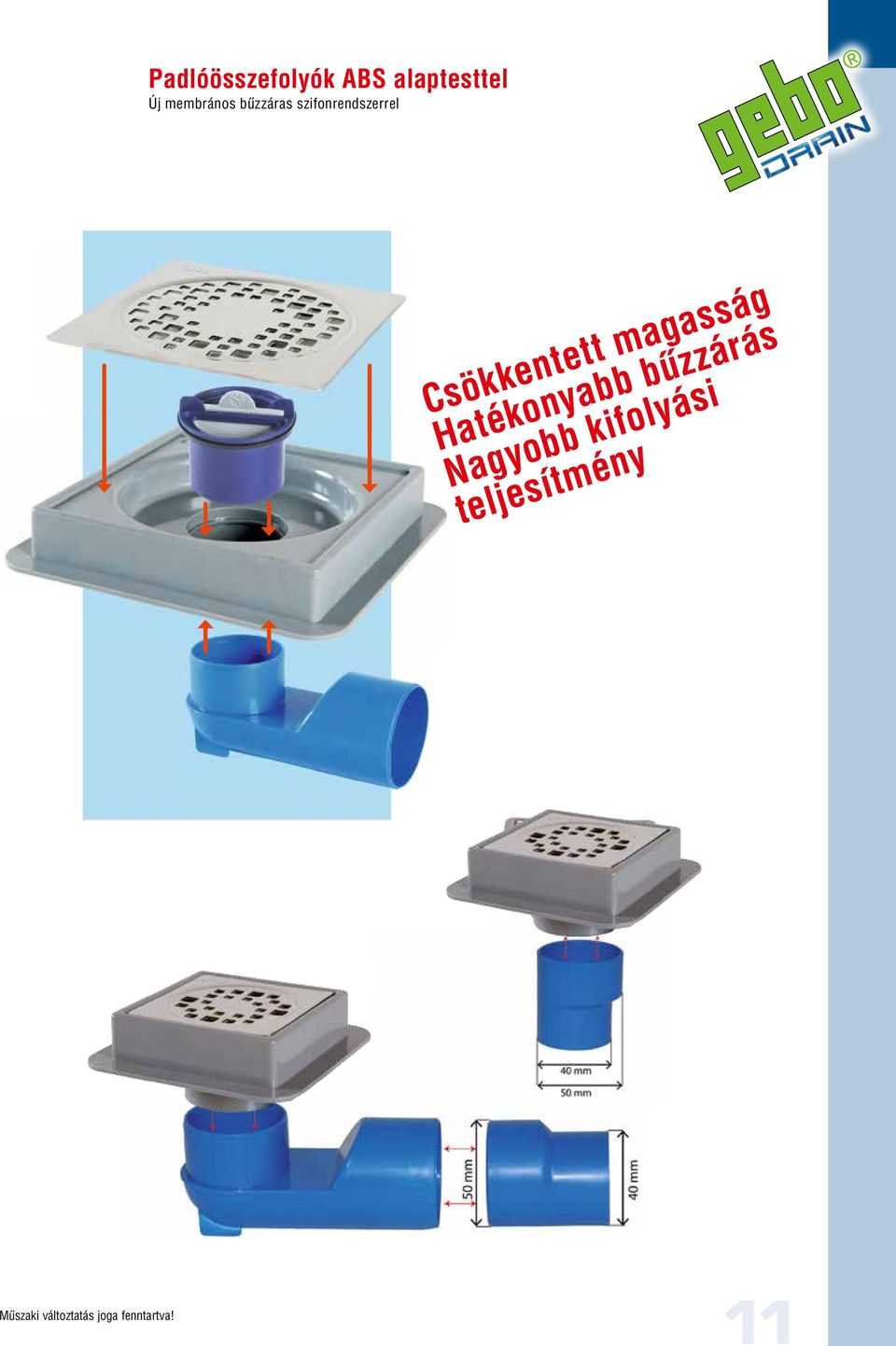

11 Padlóösszefolyók ABS alaptesttel Új membrános bûzzáras szifonrendszerrel Csökkentett magasság Hatékonyabb bûzzárás Nagyobb kifolyási teljesítmény 11

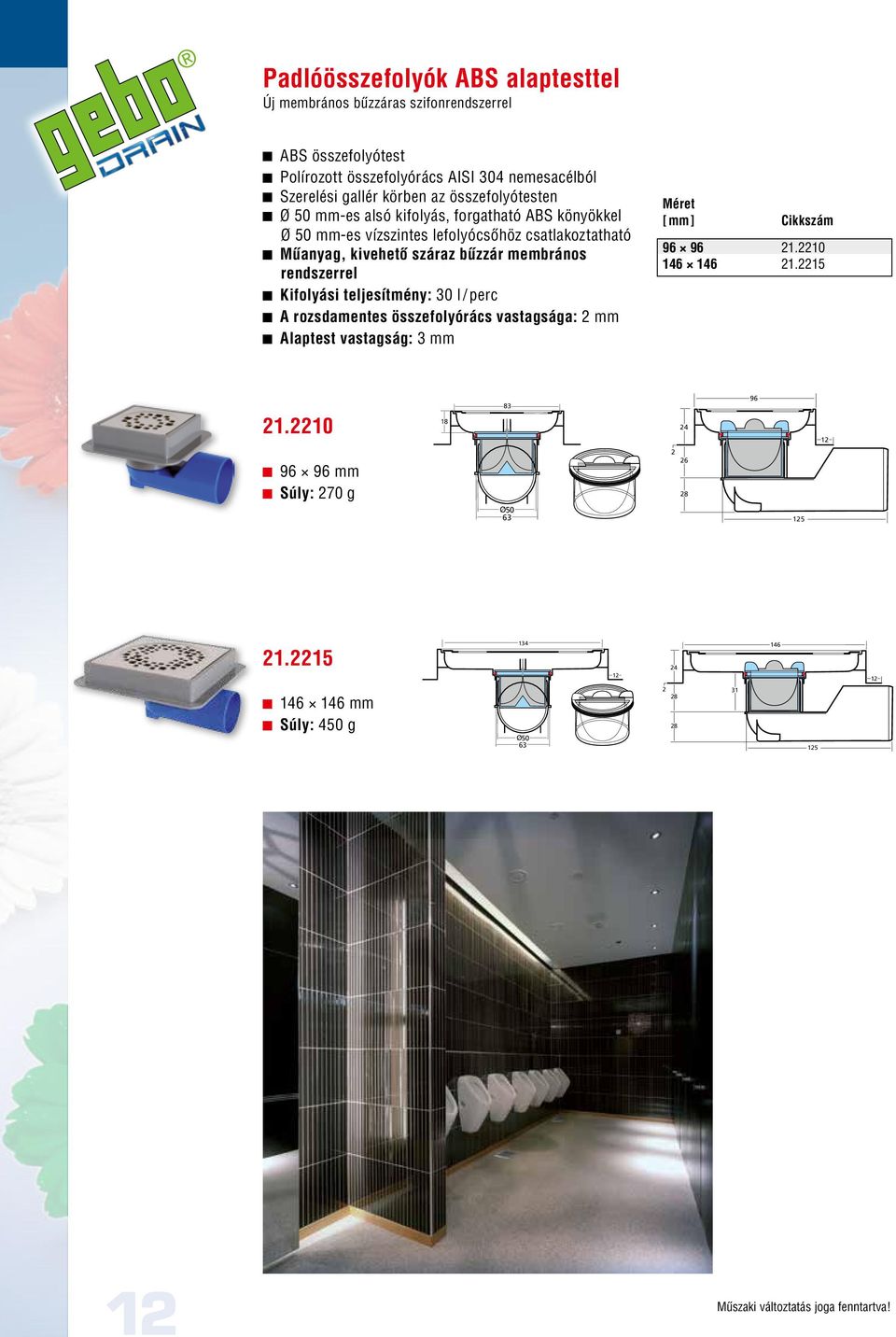

12 Padlóösszefolyók ABS alaptesttel Új membrános bûzzáras szifonrendszerrel ABS összefolyótest Polírozott összefolyórács AISI 304 nemesacélból Szerelési gallér körben az összefolyótesten 28 Ø 50 mm-es alsó kifolyás, forgatható ABS könyökkel 125 Ø 50 mm-es vízszintes lefolyócsôhöz 122 csatlakoztatható Mûanyag, kivehetô száraz bûzzár membrános rendszerrel Kifolyási teljesítmény: 30 l / perc A rozsdamentes összefolyórács vastagsága: mm Alaptest vastagság: 324mm mm Súly: 270 g 146 Ø mm Súly: 450 g Ø Ø Ø

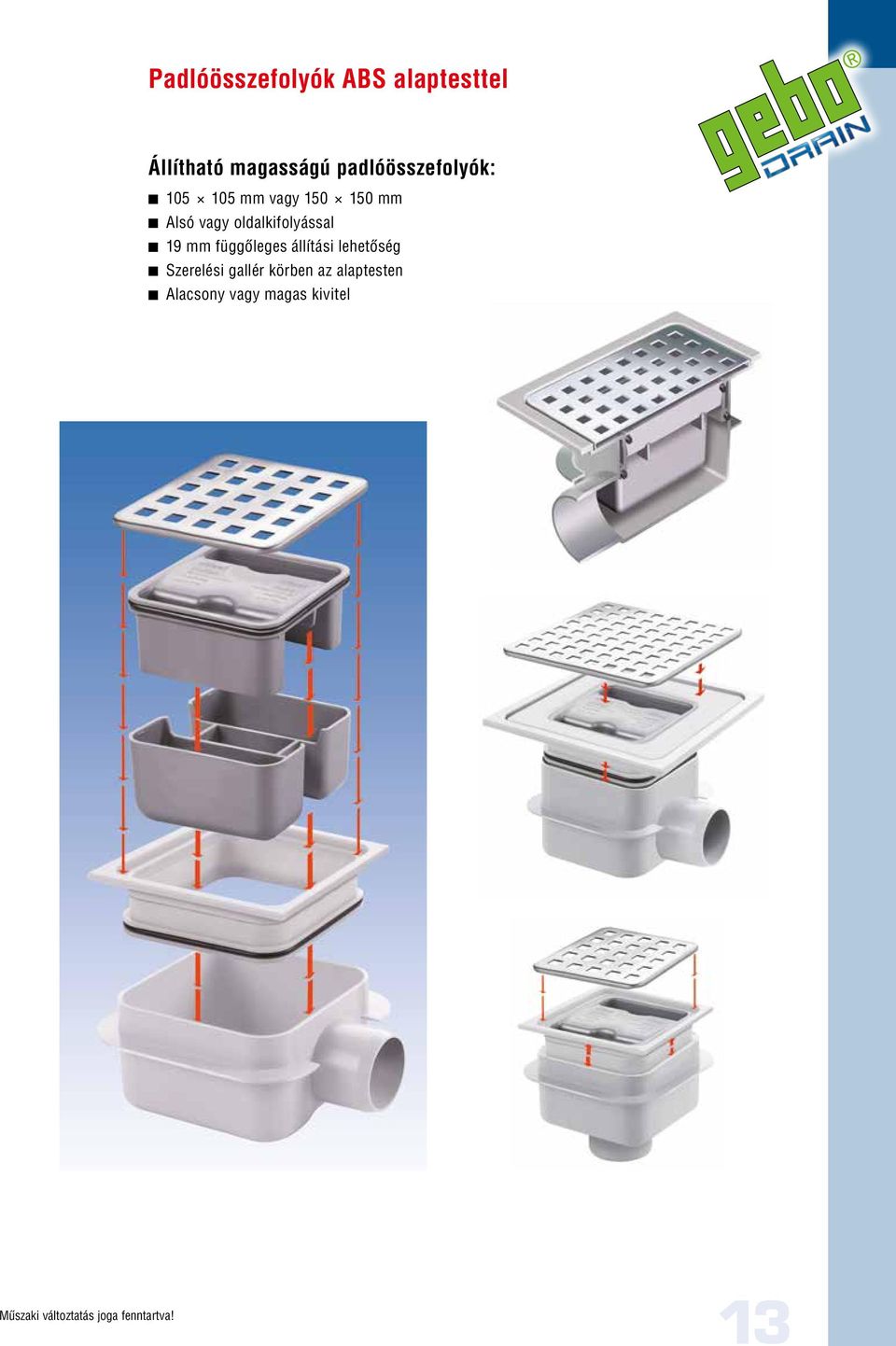

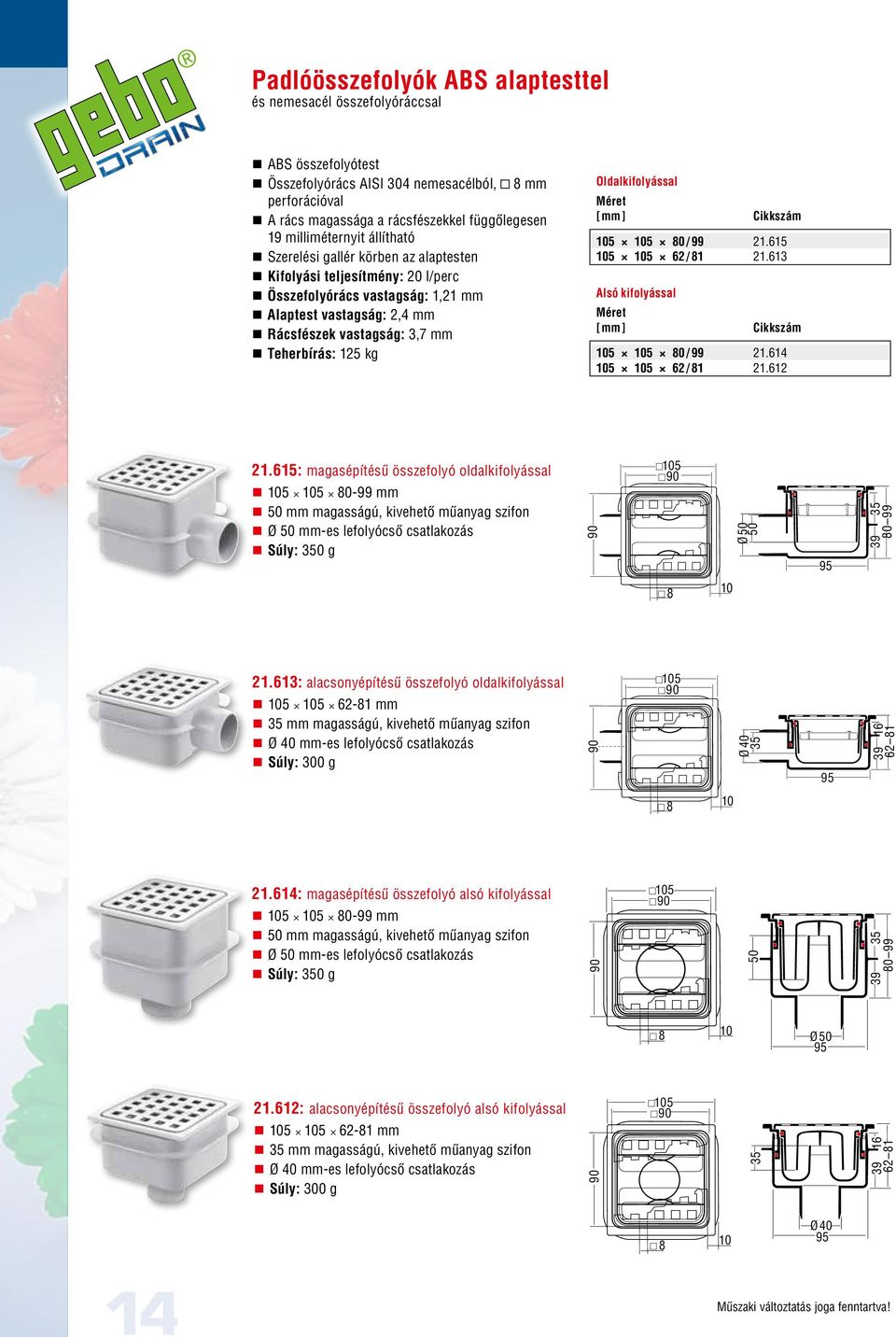

13 Padlóösszefolyók ABS alaptesttel Állítható magasságú padlóösszefolyók: mm vagy mm Alsó vagy oldalkifolyással 19 mm függôleges állítási lehetôség Szerelési gallér körben az alaptesten Alacsony vagy magas kivitel 13

14 Padlóösszefolyók ABS alap test tel és nemesacél összefolyó ráccsal ABS összefolyótest Összefolyórács AISI 304 nemesacélból, 8 mm perforációval A rács magassága a rácsfészekkel függôlegesen 19 milliméternyit állítható Szerelési gallér körben az alaptesten Kifolyási teljesítmény: 20 l/perc Összefolyórács vastagság: 1,21 mm Alaptest vastagság: 2,4 mm Rácsfészek vastagság: 3,7 mm Teherbírás: 125 kg Oldalkifolyással / / Alsó kifolyással / / : magasépítésû összefolyó oldalkifolyással mm 50 mm magasságú, kivehetô mûanyag szifon Ø 50 mm-es lefolyócsô csatlakozás Súly: 0 g Ø : alacsonyépítésû összefolyó oldalkifolyással mm mm magasságú, kivehetô mûanyag szifon Ø 40 mm-es lefolyócsô csatlakozás Súly: 300 g Ø : magasépítésû összefolyó alsó kifolyással mm 50 mm magasságú, kivehetô mûanyag szifon Ø 50 mm-es lefolyócsô csatlakozás Súly: 0 g Ø : alacsonyépítésû összefolyó alsó kifolyással mm mm magasságú, kivehetô mûanyag szifon Ø 40 mm-es lefolyócsô csatlakozás Súly: 300 g Ø

15 Padlóösszefolyók ABS alaptesttel és nemesacél összefolyó ráccsal ABS összefolyótest Összefolyórács AISI 304 nemesacélból, 8 mm perforációval A rács magassága a rácsfészekkel függôlegesen 19 milliméternyit állítható Szerelési gallér körben az alaptesten Kifolyási teljesítmény: 20 l/perc Összefolyórács vastagság: 1,41 mm Alaptest vastagság: 2,4 mm Összefolyó rácsfészek vastagság: 3,7 mm Teherbírás: 125 kg Oldalkifolyással / / Alsó kifolyással / / : magasépítésû összefolyó oldalkifolyással mm 50 mm magasságú, kivehetô mû anyag szifon Ø 50 mm-es lefolyócsô csatlakozás Súly: 500 g 97 Ø : alacsonyépítésû összefolyó oldalkifolyással mm mm magasságú, kivehetô mûanyag szifon Ø 40 mm-es lefolyócsô csatlakozás Súly: 400 g Ø : magasépítésû összefolyó alsó kifolyással mm 50 mm magasságú, kivehetô mûanyag szifon Ø 50 mm-es lefolyócsô csatlakozás Súly: 500 g Ø : alacsonyépítésû összefolyó alsó kifolyással mm mm magasságú, kivehetô mûanyag szifon Ø 40 mm-es lefolyócsô csatlakozás Súly: 400 g Ø

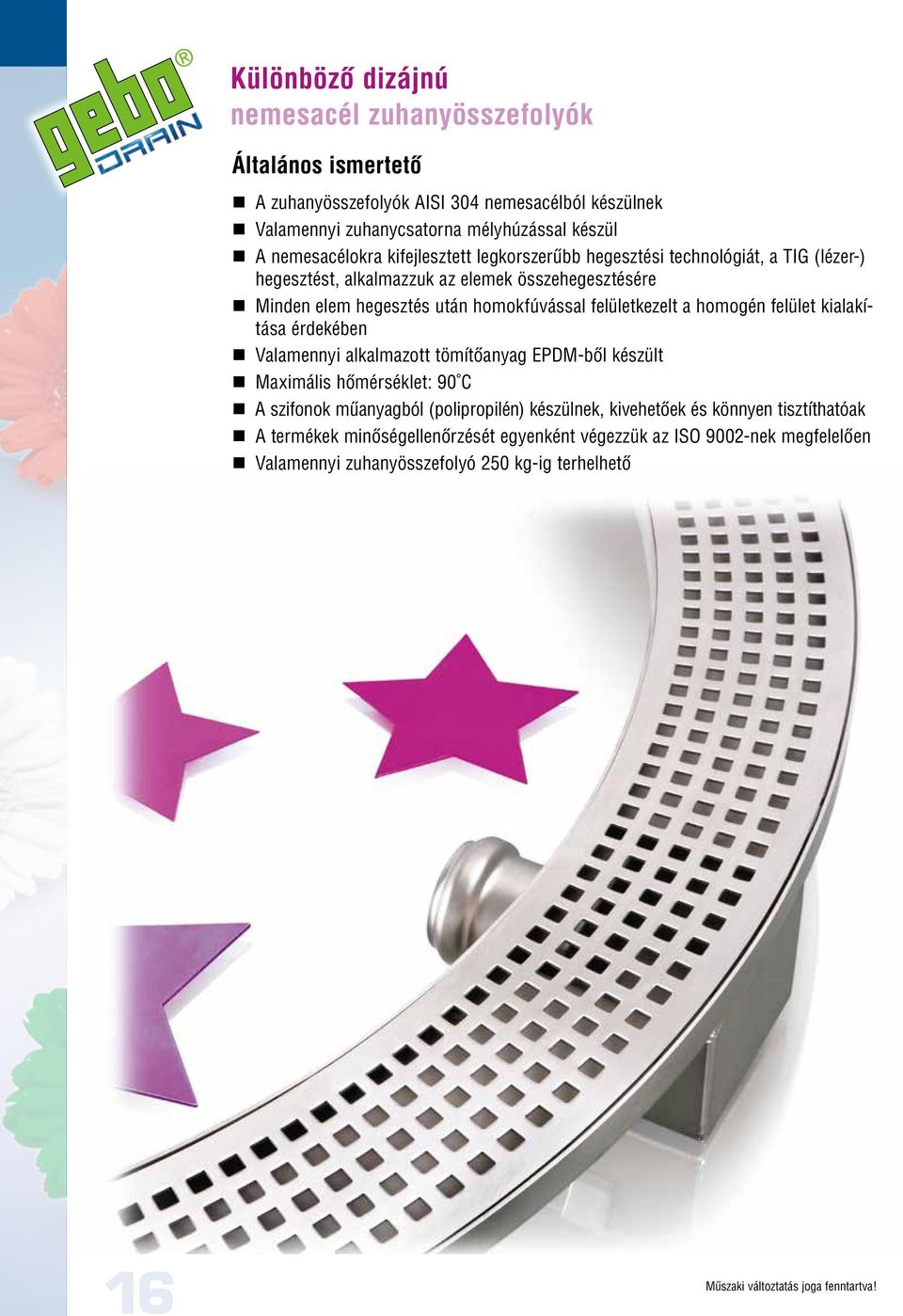

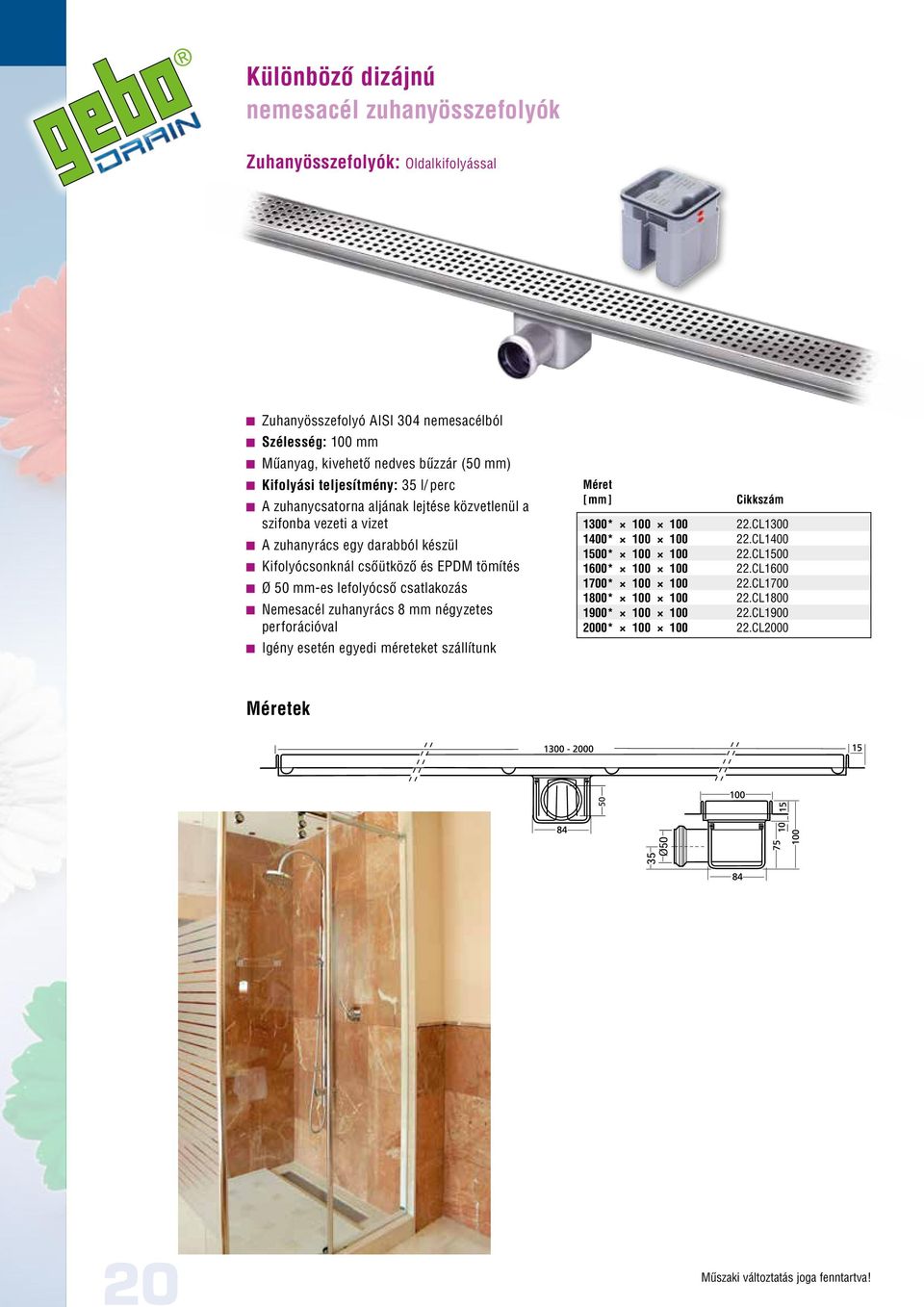

16 Különbözô dizájnú nemesacél zuhanyösszefolyók Általános ismertetô A zuhanyösszefolyók AISI 304 nemesacélból készülnek Valamennyi zuhanycsatorna mélyhúzással készül A nemesacélokra kifejlesztett legkorszerûbb hegesztési technológiát, a TIG (lézer-) hegesztést, alkalmazzuk az elemek összehegesztésére Minden elem hegesztés után homokfúvással felületkezelt a homogén felület kialakítása érdekében Valamennyi alkalmazott tömítôanyag EPDM-bôl készült Maximális hômérséklet: 90 C A szifonok mûanyagból (polipropilén) készülnek, kivehetôek és könnyen tisztíthatóak A termékek minôségellenôrzését egyenként végezzük az ISO 9002-nek megfelelôen Valamennyi zuhanyösszefolyó 250 kg-ig terhelhetô 16

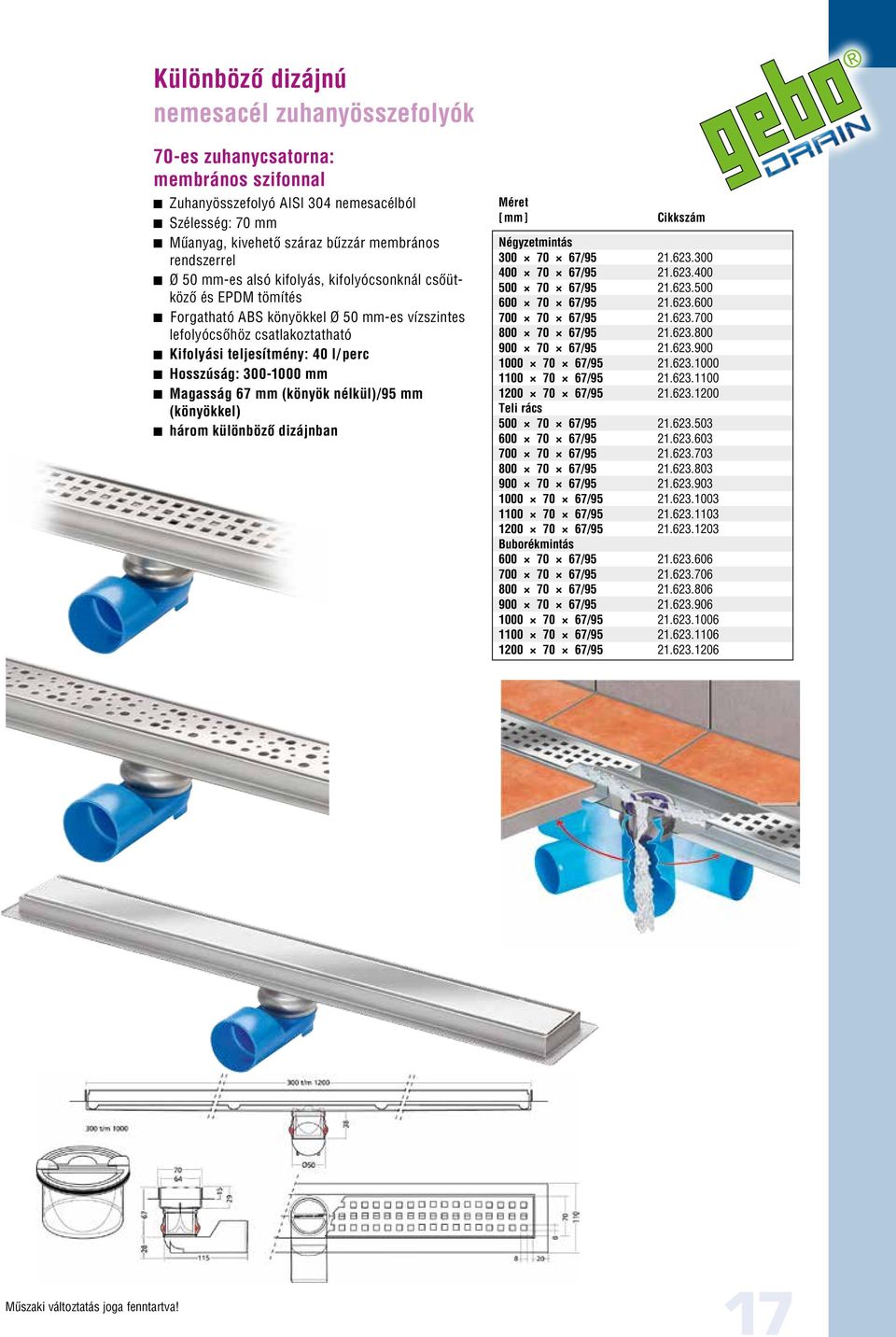

17 Különbözô dizájnú nemesacél zuhanyösszefolyók 70-es zuhanycsatorna: membrános szifonnal Zuhanyösszefolyó AISI 304 nemesacélból Szélesség: 70 mm Mûanyag, kivehetô száraz bûzzár membrános rendszerrel Ø 50 mm-es alsó kifolyás, kifolyócsonknál csôütközô és EPDM tömítés Forgatható ABS könyökkel Ø 50 mm-es vízszintes lefolyócsôhöz csatlakoztatható Kifolyási teljesítmény: 40 l/ perc Hosszúság: mm Magasság 67 mm (könyök nélkül)/95 mm (könyökkel) három különbözô dizájnban Négyzetmintás / / / / / / / / / / Teli rács / / / / / / / / Buborékmintás / / / / / / /

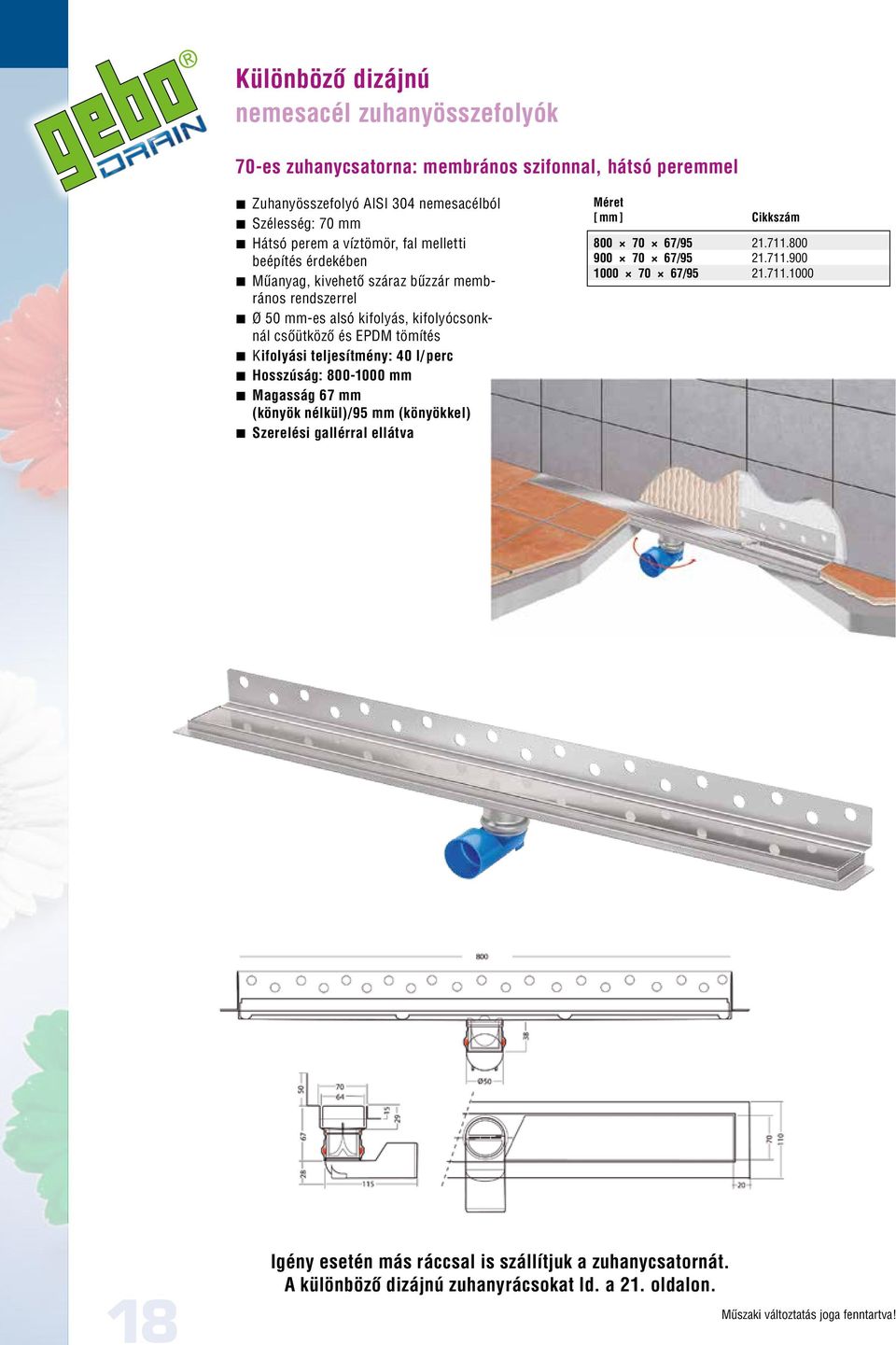

18 Különbözô dizájnú nemesacél zuhanyösszefolyók 70-es zuhanycsatorna: membrános szifonnal, hátsó peremmel Zuhanyösszefolyó AISI 304 nemesacélból Szélesség: 70 mm Hátsó perem a víztömör, fal melletti beépítés érdekében Mûanyag, kivehetô száraz bûzzár membrános rendszerrel Ø 50 mm-es alsó kifolyás, kifolyócsonknál csôütközô és EPDM tömítés Kifolyási teljesítmény: 40 l/ perc Hosszúság: mm Magasság 67 mm (könyök nélkül)/95 mm (könyökkel) Szerelési gallérral ellátva / / / Igény esetén más ráccsal is szállítjuk a zuhanycsatornát. A különbözô dizájnú zuhanyrácsokat ld. a 21. oldalon.

19 Különbözô dizájnú nemesacél zuhanyösszefolyók 3. generációs zuhanyösszefolyók: új zuhanyrács koncepció oldalkifolyással Zuhanyösszefolyó AISI 304 nemesacélból Szélesség: 100 mm Mûanyag, kivehetô nedves bûzzár (50 mm) Kifolyási teljesítmény: l/ perc Az elvezetô csatorna megakadályozza, hogy szappanmaradék maradjon a rácson Szerelési gallér körben az alaptesten A zuhanycsatorna aljának lejtése közvetlenül a szifonba vezeti a vizet A zuhanyrács egy darabból készül Földelés elôkészítés Kifolyócsonknál csôütközô és EPDM tömítés Ø 50 mm-es lefolyócsô csatlakozás Nemesacél zuhanyrács 8 mm négyzetes perforációval A különbözô dizájnú zuhanyrácsokat ld. a 21. oldalon 500* CL * CL * CL * CL * CL * CL * CL * CL Ø

20 Különbözô dizájnú nemesacél zuhanyösszefolyók Zuhanyösszefolyók: Oldalkifolyással Zuhanyösszefolyó AISI 304 nemesacélból Szélesség: 100 mm Mûanyag, kivehetô nedves bûzzár (50 mm) Kifolyási teljesítmény: l/ perc A zuhanycsatorna aljának lejtése közvetlenül a szifonba vezeti a vizet A zuhanyrács egy darabból készül Kifolyócsonknál csôütközô és EPDM tömítés Ø 50 mm-es lefolyócsô csatlakozás Nemesacél zuhanyrács 8 mm négyzetes perforációval Igény esetén egyedi méreteket szállítunk 1300* CL * CL * CL * CL * CL * CL * CL * CL2000 ek 20

21 Különbözô dizájnú nemesacél zuhanyösszefolyók További zuhanyrács dizájnok: Mûszaki információ a oldalon található Hullámmintás rács: AISI 304 nemesacél anyagú, hullámmintás zuhanyrács mm méretben rendelhetô Oldalkifolyással Hossz Cikkszám CL CL CL CL CL Rombuszmintás rács: AISI 304 nemesacél anyagú, kárómintás zuhanyrács mm méretben rendelhetô Oldalkifolyással Hossz Cikkszám CL CL CL CL CL Teli rács: AISI 304 nemesacél anyagú, teli zuhanyrács mm méretben rendelhetô Oldalkifolyással Hossz Cikkszám CL CL CL CL CL Buborékmintás rács: AISI 304 nemesacél anyagú, buborékmintás zuhanyrács mm méretben rendelhetô Oldalkifolyással Hossz Cikkszám

22 Különbözô dizájnú nemesacél zuhanyösszefolyók Zuhanyösszefolyók falperemmel: A zuhanyösszefolyó anyaga AISI 304 nemesacél 50 mm magasságú, kivehetô nedves bûzzáras mûanyag szifon Kifolyási teljesítmény: l/perc Kifolyócsonknál csôütközô és EPDM tömítés Ø 50 mm-es lefolyócsô csatlakozás Perem a víztömör, fal melletti beépítés érdekében ek: 800, 900 és 1000 mm zuhanyösszefolyó hátsó peremmel: 800* CL800.F1 900* CL900.F1 1000* CL1000.F1 két szélén peremes zuhanyösszefolyó: 800* CL800.F2 900* CL900.F2 1000* CL1000.F2 három oldalon peremes zuhanyösszefolyó: 800* CL800.F3 900* CL900.F3 1000* CL1000.F3 Zuhanyösszefolyó hátsó peremmel 20 * Ø Két szélén peremes zuhanyösszefolyó * Ø Három oldalon peremes zuhanyösszefolyó * Ø

23 Különbözô dizájnú nemesacél zuhanyösszefolyók Íves zuhanyösszefolyók: oldalkifolyással A zuhanyösszefolyó anyaga AISI 304 nemesacél Szélesség: 100 mm Mûanyag, kivehetô nedves bûzzár (50 mm) Kifolyási teljesítmény: l/ perc A zuhanycsatorna aljának lejtése közvetlenül a szifonba vezeti a vizet A zuhanyrács egy darabból készül Kifolyócsonknál csôütközô és EPDM tömítés Ø 50 mm-es lefolyócsô csatlakozás Nemesacél zuhanyrács 8 mm négyzetes perforációval Igény esetén egyedi méreteket szállítunk 800* ML * ML * ML1000 ek * * Ø * *

24 Különbözô dizájnú nemesacél zuhanyösszefolyók Láthatatlan zuhanyösszefolyók: sarok modell A zuhanyösszefolyó anyaga AISI 304 nemesacél, magassága állítható A kifolyócsonk elôre vezeti a vizet A zuhanyösszefolyóból csak a nemesacél négyzet alakú rész látható Mûanyag, kivehetô nedves bûzzár (50 mm) Ø 50 mm-es PE lefolyócsô csatlakozás csôütközôvel, EPDM tömítéssel Kifolyási teljesítmény: 25 l/ perc Hátsó perem a víztömör beépítés érdekében ek * 3 /405 / 475 / 545 / * 3 /405 / 475 / 545 / 615 * mm-es méretnél * mm-es méretnél * mm-es méretnél * mm-es méretnél * mm-es méretnél * * 434 / 532 / 632 / 732 / * mm-es méretnél * mm-es méretnél * mm-es méretnél * mm-es méretnél * mm-es méretnél Ø * A mûszaki változtatás jogát fenntartjuk!

25 Különbözô dizájnú nemesacél zuhanyösszefolyók Zuhanycsatorna-elemek közösségi fürdôhelyiségekbe A zuhanyösszefolyók anyaga AISI 304 nemesacél Szélesség: 100 mm Hosszúság: 500 és 1000 mm Kifolyással vagy anélkül Hosszában toldható Viton tömítôlemez segítségével Kifolyási teljesítmény: 30 l/ perc Nemesacél zuhanyrács 8 mm négyzetes perforációval Kétféle modell: kivehetô nedves bûzzáras, vagy membrános száraz bûzzáras szifonnal as elem kifolyás nélkül as elem kifolyás nélkül as elem oldalkifolyással as elem oldalkifolyással as elem alsó kifolyással, könyökkel as elem alsó kifolyással, könyökkel Végzáró, 100 mm Viton lemez, 100 mm, csavarokkal / 1000 mm 100 mm 136 mm Ø mm 500 / 1000 mm 8 47 mm mm 30 mm

26 Járólap fedelû nemesacél zuhanyösszefolyók Általános ismertetô A zuhanyösszefolyók AISI 304 nemesacélból készülnek Valamennyi zuhanycsatorna mélyhúzással készül A nemesacélokra kifejlesztett legkorszerûbb hegesztési technológiát, a TIG (lézer-) hegesztést, alkalmazzuk az elemek összehegesztésére Minden elem hegesztés után homokfúvással felületkezelt a homogén felület kialakítása érdekében Valamennyi alkalmazott tömítôanyag EPDM-bôl készül Maximális hômérséklet: 90 C A szifonok mûanyagból (polipropilén) készülnek, kivehetôek és könnyen tisztíthatóak A termékek minôségellenôrzését egyenként végezzük az ISO 9002-nek megfelelôen 26

27 Járólap fedelû nemesacél zuhanyösszefolyók Egyenes zuhanyösszefolyók: oldalkifolyással A zuhanyösszefolyó anyaga AISI 304 nemesacél 50 mm magasságú, kivehetô mûanyag szifon Kifolyási teljesítmény: l/perc A zuhanycsatorna aljának lejtése közvetlenül a szifonba vezeti a vizet A mûanyag szifon egyszerûen kivehetô (kulccsal) Ø 50 mm-es lefolyócsô csatlakozás csôütközôvel, EPDM tömítéssel Összefolyórács helyett a helyiségbe beépített típusú járólap helyezhetô az összefolyótestbe Igény esetén egyedi méretre gyártás Földelés elôkészítés CT CT CT1020 ek Ø Ø Ø

28 Ipari összefolyók Általános ismertetô Összefolyók AISI 304 nemesacélból kifejezetten ipari alkalmazásra Magas felületi keménység Ütésálló Könnyen tisztítható 28

29 86 50 Ipari összefolyók Csúszásgátló rozsdamentes ráccsal Összefolyók AISI 304 nemesacélból Kivehetô szifon szûrôfedéllel Ø 75 mm-es alsó kifolyás, kifolyócsonknál csôütközô és EPDM tömítés Forgatható ABS könyökkel Ø 75 mm-es vízszintes lefolyócsôhöz csatlakoztatható Kifolyási teljesítmény: 80 l/perc Csúszásmentes, fogazott rács Állítható magasság Könnyen tisztítható ek 1500 x 200 mm min. 170 max. 205mm Ø75 Ø

30 Ipari összefolyók Kombinálható összefolyóelemek Összefolyók AISI 304 nemesacélból, ipari alkalmazásra Szélesség 200 mm Csatlakozó elem segítségével toldható Kifolyási teljesítmény 60 l/ perc Kétféle rács Egyenes, sarok és T-elemek Elemek kifolyással vagy anélkül Hosszúság: 500, 1000 és 1500 mm Teherbírás: 1250 kg (csúszásmentes rács) és 2000 kg (teli rács) 30

31 Kiegészítôk ABS könyök Ø 50 mm-es vízszintes lefolyócsôhöz ABS szûkítô 50/40 mm ABS könyök Ø 75 mm-es vízszintes lefolyócsôhöz Dugó Ø 120 mm-es gumikoronggal és kettôs fogantyúval a könnyû nyitás érdekében Ø 50 mm ABS száraz bûzzár Szilikonból készült membrán EPDM gyûrû 10 év garancia Kifolyási teljesítmény 30- l/ perc Sósavnak (hydrocloric) és nátrium-hipokloritnak (hypo) ellenáll 200 C hômérsékletnek ellenáll Higiénikusabb (nem áll a víz a szifonban) Könnyen tisztítható Új szifonrendszer szilikonból készült membránnal A padló- és zuhanyösszefolyók különbözô rácsai elérhetôek. Lásd az egyes típusoknál. 31
