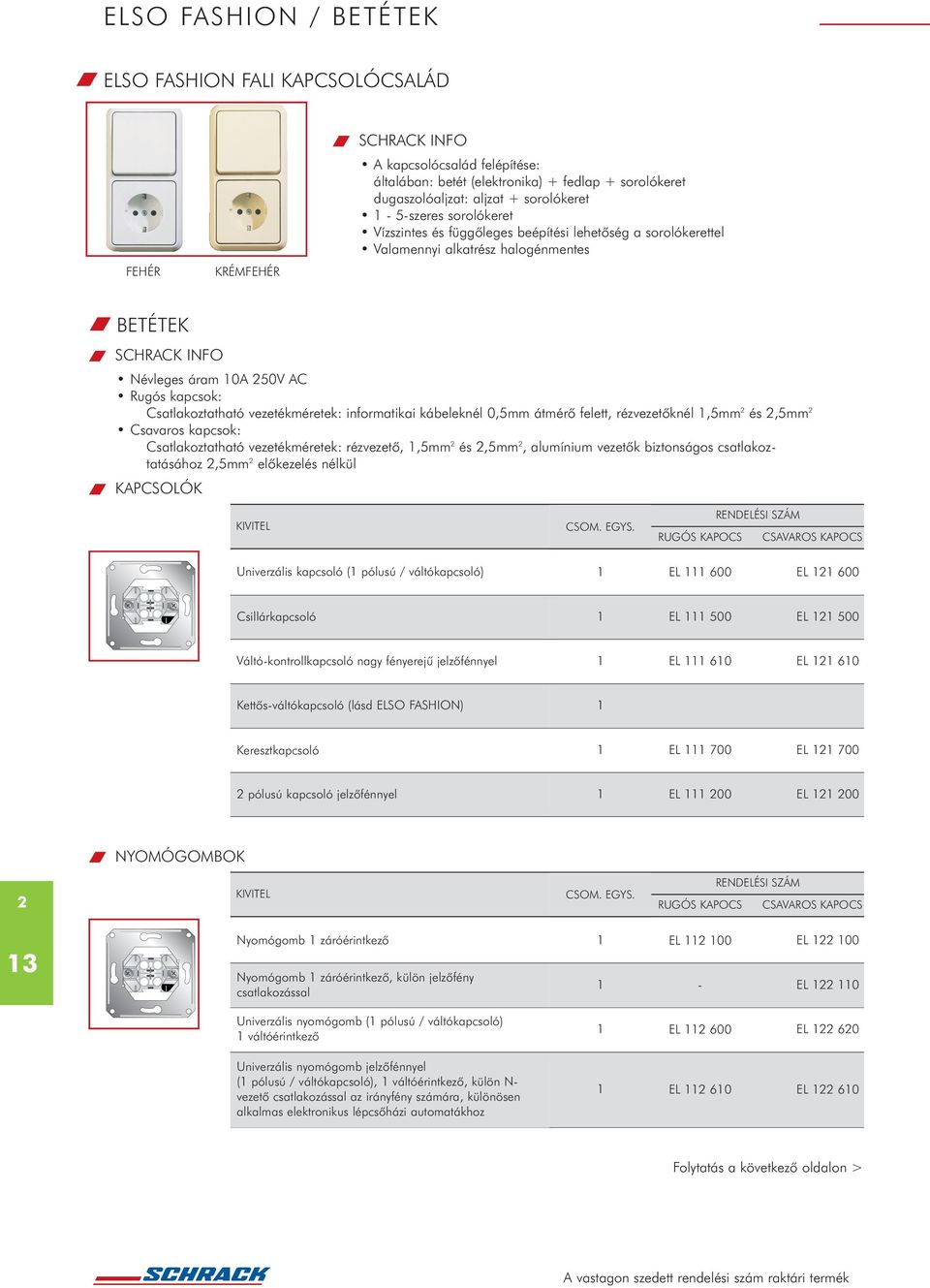

1 ELSO FASHION FALI KAPCSOLÓCSALÁD FEHÉR KRÉMFEHÉR A kapcsolócsalád felépítése: általában: betét (elektronika) + fedlap + sorolókeret dugaszolóaljzat: aljzat + sorolókeret - 5-szeres sorolókeret Vízszintes és függõleges beépítési lehetõség a sorolókerettel Valamennyi alkatrész halogénmentes BETÉTEK Névleges áram 0A 250V AC Rugós kapcsok: Csatlakoztatható vezetékméretek: informatikai kábeleknél 0,5mm átmérõ felett, rézvezetõknél,5mm 2 és 2,5mm 2 Csavaros kapcsok: Csatlakoztatható vezetékméretek: rézvezetõ,,5mm 2 és 2,5mm 2, alumínium vezetõk biztonságos csatlakoztatásához 2,5mm 2 elõkezelés nélkül KAPCSOLÓK Univerzális kapcsoló ( pólusú / váltókapcsoló) EL 600 EL Csillárkapcsoló EL 500 EL Váltó-kontrollkapcsoló nagy fényerejû jelzõfénnyel EL 60 EL 2 60 Kettõs-váltókapcsoló (lásd ELSO FASHION) Keresztkapcsoló EL 700 EL pólusú kapcsoló jelzõfénnyel EL 200 EL NYOMÓGOMBOK 2 3 Nyomógomb záróérintkezõ Nyomógomb záróérintkezõ, külön jelzõfény csatlakozással EL EL EL 22 0 Univerzális nyomógomb ( pólusú / váltókapcsoló) váltóérintkezõ EL EL Univerzális nyomógomb jelzõfénnyel ( pólusú / váltókapcsoló), váltóérintkezõ, külön N- vezetõ csatlakozással az irányfény számára, különösen alkalmas elektronikus lépcsõházi automatákhoz EL 2 60 EL Folytatás a következõ oldalon >

2 NYOMÓGOMBOK (folytatás) Univerzális nyomógomb ( pólusú / váltókapcsoló), váltóérintkezõ, külön N-vezetõ csatlakozással az irányfény számára Kettõs nyomógomb 2 záróérintkezõ EL EL EL EL Kettõs nyomógomb 2 független áramút, 2 záróérintkezõ - EL ZSALUVEZÉRLÉS Zsalu-nyomógomb mechanikus reteszeléssel az egyidejû mûködtetés ellen, a visszaállító rugók eltávolításával zsalukapcsolóként is alkalmazható EL Zsalukapcsoló mechanikus és elektronikus reteszeléssel az egyidejû mûködtetés ellen EL KULCSOS KAPCSOLÓK, NYOMÓGOMBOK KIALAKÍTÁS Kulcsos kapcsolóbetét 0A, 250V~, 2 pólusú Kapcsolás 4/2 (forgókapcsoló), Nyomó-retesz-kapcsoló EL Kulcsos kapcsolóbetét pólusú 0A, 250V~ Kapcsolás 4/ (forgókapcsoló), Nyomó-retesz kapcsoló földelõfüllel a védõvezetõ csatlakoztatásához EL Cilinderzár, kulcsos kapcsoló- / nyomógombbetéthez 8- szorosan állítható zárcsappal, tartozék: 3 db kulcs különbözõ zárások azonos zárások EL EL Zsalu-forgókapcsoló-betét 0A, 250V~, 2 pólusú Kapcsolás 4/2; (forgókapcsoló) rögzítéssel, arretálással (szállítási állapot) nyomógombként is használható EL fokozatú kapcsolóbetét 0 állással, 0A, 250V~, pólusú EL 2 90

3 NYOMÓGOMB BETÉTEK A nyomógomb-betétek a billentyûfedéltõl függõen LED jelzõfénnyel szereltek. A nyomógombnak és LED -nek közös csatlakozása van. Minden LED külön vezérelhetõ. Nyomógomb csatlakozási paraméterei: 6 V-tól 24 V-ig; max. 50 ma ohmos terhelés esetén LED üzemi értékei: 6 V-tól 48 V-ig / 0,4 ma-tól 4,5 ma-ig A nyomógomb-betétek a megfelelõ billentyûfedéllel falon kívül és süllyesztve az ELSO FASHION készülékcsalád kereteivel szerelhetõk. KIALAKÍTÁS Nyomógombbetét -szeres 2-szeres 4-szeres EL EL EL JELZÕFÉNYEK ELSO betétekhez, valamint cserealkatrészként minden ELSO termékcsaládhoz. A feliratmezõs billentyûfedelek jelzõfény alkalmazásával megvilágított billentyûkké alakíthatók át. SZÍN Jelzõfény 250V~, normál Alkalmazás irányfényként, dugaszolható kivitelben, univerzális kapcsolókban ( pólusú kapcsolás), nyomógombokban és keresztkapcsolókban, áramfelvétel kb. 0,6mA gyöngyfehér EL Jelzõfény 250V~, normál Ugyanaz mint az EL 23 00, de hajlékony csatlakozóvezetékkel csillár- és univerzális kapcsolókban (váltó kapcsolásokban), vezeték hossza 00mm, áramfelvétel kb. 0,6mA gyöngyfehér EL Jelzõfény 250V~, világos Erõs fényû glimmlámpával, különösen alkalmas kontrollkapcsolóként, áramfelvétel kb.,5ma, narancs EL Jelzõfény 250V~, világos 2 hajlékony csatlakozó vezetékkel univerzális alkalmazásra, vezetékhossz 00mm, áramfelvétel kb.,5ma narancs EL 23 60

4 BETÉTEK ADATÁTVITELHEZ, KOMMUNIKÁCIÓHOZ ANTENNA CSATLAKOZÓALJZATOK 250 MHZ-IG Egy rádió és egy TV csatlakoztatási lehetõség Külsõ vezetõs koax kábelekhez Ø 5,5mm-ig. Alapvetõen - csillagponti kábelezéshez csak végponti aljzatok, - gerincvezeték végén lezáróellenállással ellátott átmentõ csatlakozóaljzat használható. Végponti antenna csatlakozóaljzat (egyedi) igen alacsony csatlakozási csillapítással (átlagosan 2dB) EL K közepes csatlakozási csillapítással (átlagosan db) EL K Lezáró ellenállás átmenõ antenna csatlakozóaljzatokhoz EL K ANTENNA CSATLAKOZÓALJZATOK 862 MHZ-IG Egy rádió és egy TV csatlakozási lehetõség Külsõ vezetõs koax kábelekhez Ø 5,5mm-ig Visszirányú jelátvitelre 4MHz-tõl 68MHz-ig Alapvetõen - csillagponti kábelezéshez csak végponti aljzatok - gerincvezeték végén lezáróellenállással ellátott átmentõ csatlakozóaljzat használható. 5 3 Végponti antenna csatlakozóaljzat (egyedi) nagyon kis csatlakozási csillapítással (átlagosan 2dB) EL K kis csatlakozási csillapítással (átlagosan 4,5dB) EL 62 2-K Folytatás a következõ oldalon >

5 ANTENNA CSATLAKOZÓALJZATOK 862 MHZ-IG (folytatás) kis csatlakozási csillapítással (átlagosan 8dB) EL K közepes csatlakozási csillapítással (átlagosan 0dB) EL K nagy csatlakozási csillapítással (átlagosan 4dB) EL K nagy csatlakozási csillapítással (átlagosan 8dB) EL K Lezáró ellenállás átmenõ antenna csatlakozóaljzatokhoz EL K ADATÁTVITELI CSATLAKOZÓ BETÉTEK KIALAKÍTÁS / SZÍN 6 3 Csatlakozó betét Cat. 6, 2xRJ45, 2x8 pólusú, 50x50mm ELSO keretbe történõ beépítéshez EL közgyûrû szükséges! (RAL900) HSEDG2UW6Z Csatlakozó betét Cat. 5, 2xRJ45, 2x8 pólusú, 50x50mm (RAL 900) krémfehérhez hasonló (RAL 03) HCKDU26W50 HCKDU26B50 Csatlakozó betét Cat. 5, 2xRJ45, 2x8 pólusú, kerettel kompletten csak 50x50mm-es központi fedlaphoz használható és 2mm-es távtartó lemezzel távolságkiegyenlítés szükséges (RAL 900) krémfehérhez hasonló (RAL 03) HSEDG2UW5F HSEDG2UB5F Folytatás a következõ oldalon >
