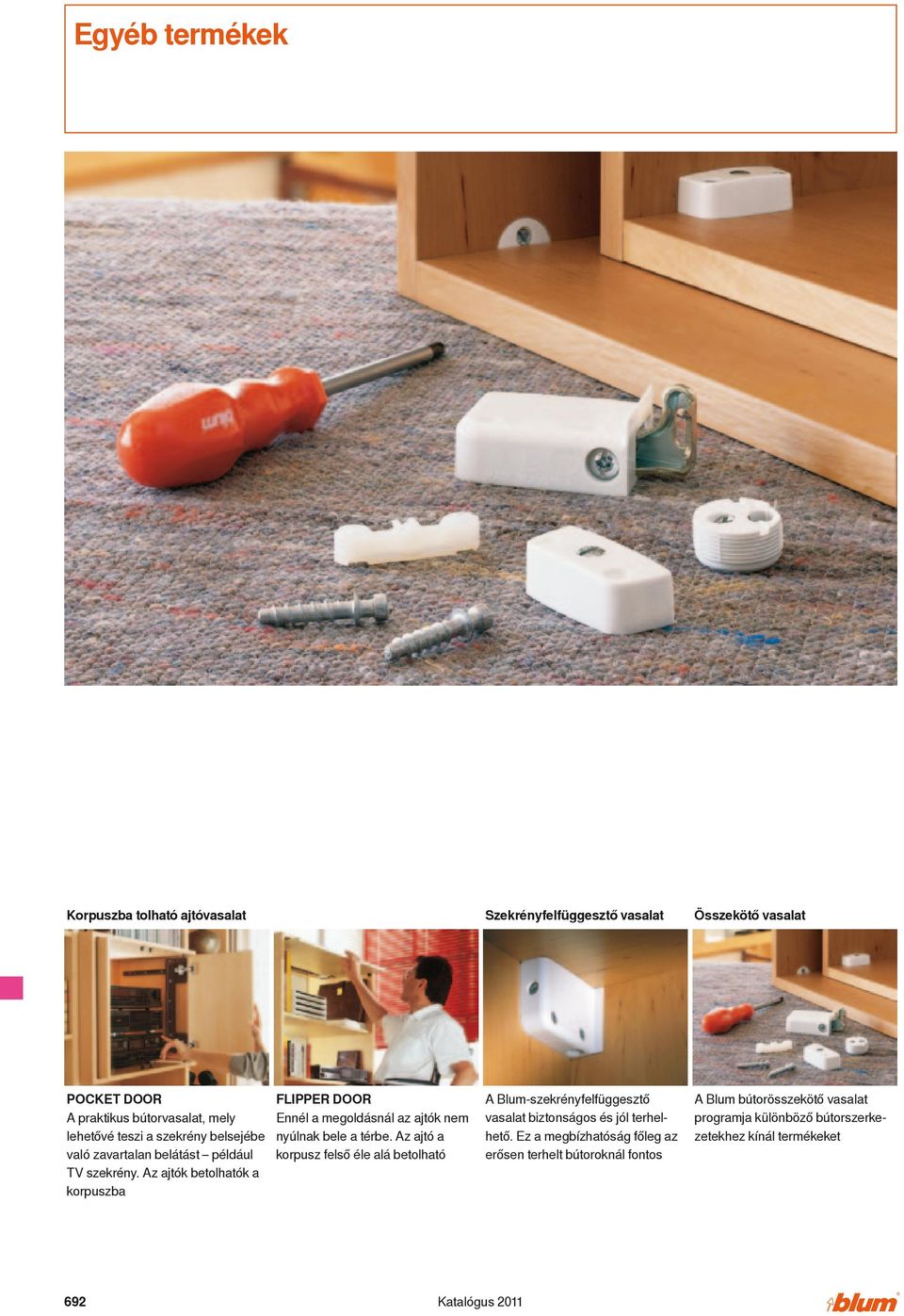

1 Korpuszba tolható ajtóvasalat Szekrényfelfüggesztő vasalat Összekötő vasalat POCKET DOOR A praktikus bútorvasalat, mely lehetővé teszi a szekrény belsejébe való zavartalan belátást például TV szekrény. Az ajtók betolhatók a korpuszba Ennél a megoldásnál az ajtók nem nyúlnak bele a térbe. Az ajtó a korpusz felső éle alá betolható A Blum-szekrényfelfüggesztő vasalat biztonságos és jól terhelhető. Ez a megbízhatóság főleg az erősen terhelt bútoroknál fontos A Blum bútorösszekötő vasalat programja különböző bútorszerkezetekhez kínál termékeket 69

Az ajtók betolhatók a korpuszba Ennél a megoldásnál az ajtók nem nyúlnak bele a térbe.

2 Áttekintés Korpuszba tolható ajtóvasalat POCKET DOOR POCKET DOOR felszerelés felszerelés Fotó Szekrényfelfüggesztő vasalat Felcsavarozásra Bepréselésre Fotó Összekötő vasalat Fotó Felcsavarozásra Bepréselésre Csavarral Dübellel és feszítőcsappal Összekötő elemmel Összekötő elemmel (3-es raszterben) Jelzések Termék külön kérésre Közézáródó egyenes pántkarral Tartozékok Matrica bepréseléshez Általános információk POCKET DOOR Felszerelés, leszerelés és beállítás Szekrényfelfüggesztő vasalat Bútorösszekötő vasalat Kivetőpánt egyenes pántkarral Kivetőpánt erősen hajlított pántkarral Ráütődő Közézáródó 693

raszterben) 700 700 701 70 70 703 Jelzések Termék külön kérésre Közézáródó egyenes pántkarral Tartozékok Matrica bepréseléshez Általános információk POCKET DOOR

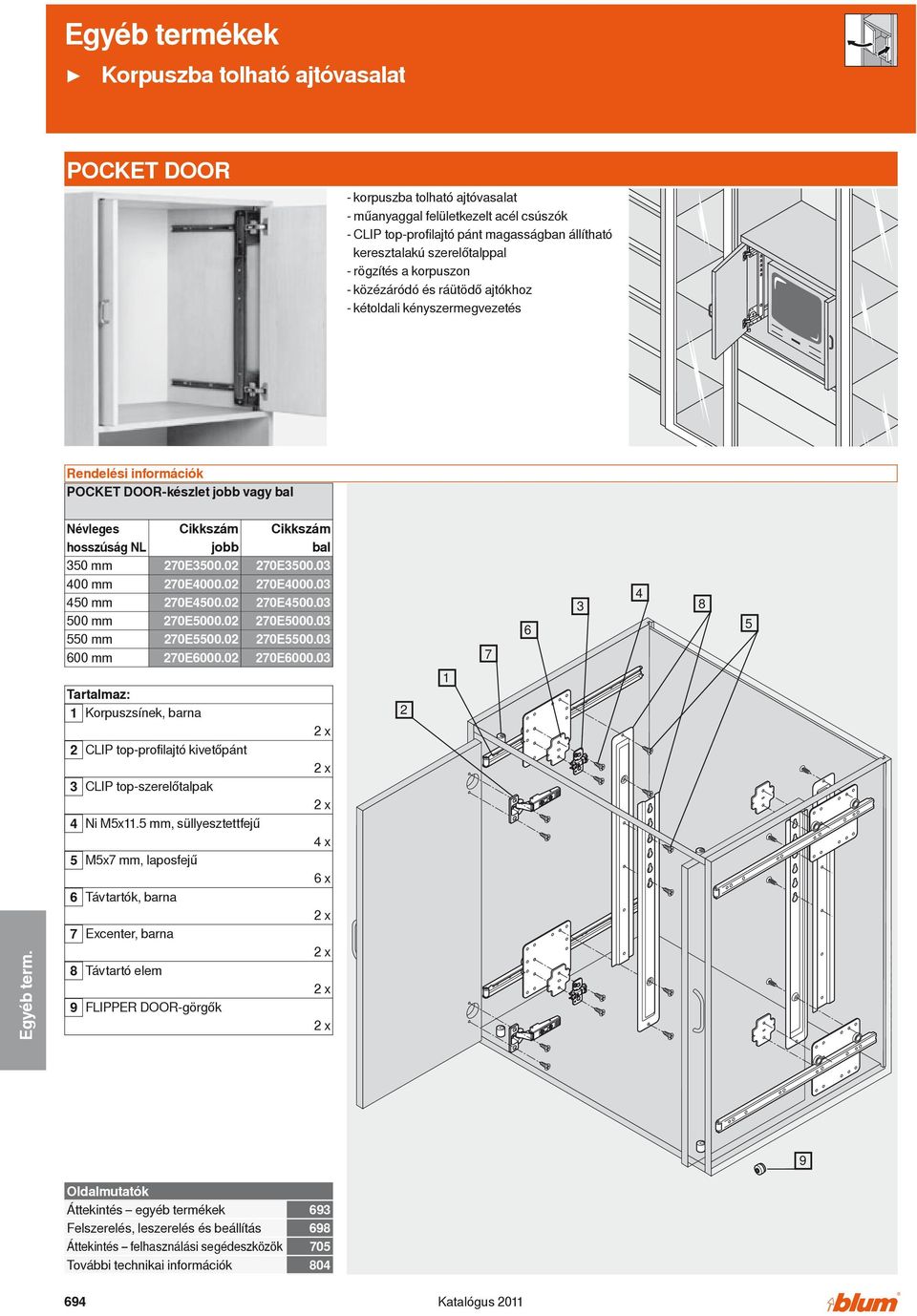

3 Korpuszba tolható ajtóvasalat POCKET DOOR - korpuszba tolható ajtóvasalat - műanyaggal felületkezelt acél csúszók - CLIP top-profilajtó pánt magasságban állítható keresztalakú szerelőtalppal - rögzítés a korpuszon - közézáródó és ráütödő ajtókhoz - kétoldali kényszermegvezetés Rendelési információk POCKET DOOR-készlet jobb vagy bal Névleges hosszúság NL jobb bal 350 mm 400 mm 450 mm 500 mm 550 mm 600 mm 70E E E E E E E E E E E E Tartalmaz: 1 Korpuszsínek, barna CLIP top-profilajtó kivetőpánt 3 CLIP top-szerelőtalpak 4 Ni M5x11.5 mm, süllyesztettfejű 4 x 5 M5x7 mm, laposfejű 6 x 6 Távtartók, barna 7 Excenter, barna 8 9 Távtartó elem -görgők 9 Oldalmutatók Áttekintés egyéb termékek 693 Felszerelés, leszerelés és beállítás 698 Áttekintés felhasználási segédeszközök 705 További technikai információk

550 mm 600 mm 70E3500.0 70E4000.0 70E4500.0 70E5000.0 70E5500.0 70E6000.0 70E3500.03 70E4000.03 70E4500.03 70E5000.03 70E5500.03 70E6000.

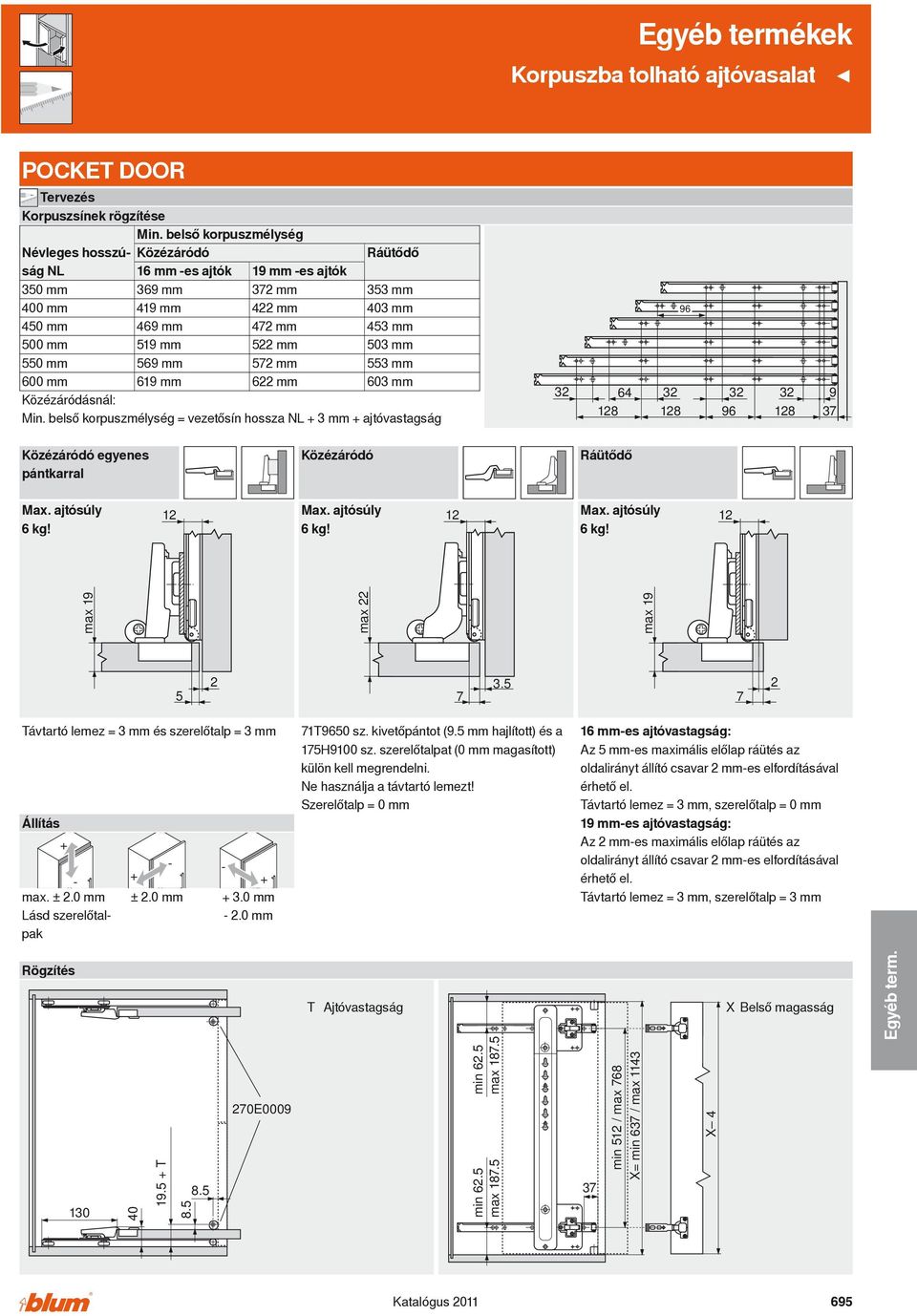

4 Korpuszba tolható ajtóvasalat POCKET DOOR Korpuszsínek rögzítése Min. belső korpuszmélység Névleges hosszúság NL Közézáródó 16 mm -es ajtók 19 mm -es ajtók Ráütődő 350 mm 369 mm 37 mm 353 mm 400 mm 419 mm 4 mm 403 mm 450 mm 469 mm 47 mm 453 mm 500 mm 519 mm 5 mm 503 mm 550 mm 569 mm 57 mm 553 mm 600 mm 619 mm 6 mm 603 mm Közézáródásnál: Min. belső korpuszmélység = vezetősín hossza NL + 3 mm + ajtóvastagság Közézáródó egyenes pántkarral Közézáródó Ráütődő Max. ajtósúly 1 Max. ajtósúly 1 Max. ajtósúly 1 max 19 max max Távtartó lemez = 3 mm és szerelőtalp = 3 mm Állítás + - max. ±.0 mm Lásd szerelőtalpak ±.0 mm mm -.0 mm 71T9650 sz. kivetőpántot (9.5 mm hajlított) és a 175H9100 sz. szerelőtalpat (0 mm magasított) külön kell megrendelni. Ne használja a távtartó lemezt! Szerelőtalp = 0 mm 16 mm-es ajtóvastagság: Az 5 mm-es maximális előlap ráütés az oldalirányt állító csavar mm-es elfordításával érhető el. Távtartó lemez = 3 mm, szerelőtalp = 0 mm 19 mm-es ajtóvastagság: Az mm-es maximális előlap ráütés az oldalirányt állító csavar mm-es elfordításával érhető el. Távtartó lemez = 3 mm, szerelőtalp = 3 mm Rögzítés T Ajtóvastagság X Belső magasság T E0009 min 6.5 max min 6.5 max min 51 / max 768 X= min 637 / max 1143 X 4 695

550 mm 569 mm 57 mm 553 mm 600 mm 619 mm 6 mm 603 mm Közézáródásnál: Min.

5 Korpuszba tolható ajtóvasalat - korpuszba tolható ajtóvasalat - műanyaggal felületkezelt acél csúszók - CLIP top-profilajtó pánt magasságban állítható keresztalakú szerelőtalppal - rögzítés a felső lapra - közézáródó és ráütödő ajtókhoz - kétoldali kényszermegvezetés Rendelési információk Névleges hosszúság NL 350 mm 400 mm 450 mm 500 mm 550 mm 600 mm Tartalmaz: 70E E E E E E Korpuszsínek, barna 1 CLIP top-profilajtó kivetőpánt 9 3 CLIP top-szerelőtalpak 4 Ni M5x11.5 mm, süllyesztettfejű 4 x 5 M5x7 mm, laposfejű 6 x 6 Távtartók, barna 7 Excenter, barna 8 9 Távtartó elem -görgők 7 Oldalmutatók Áttekintés egyéb termékek 693 Felszerelés, leszerelés és beállítás 698 Áttekintés felhasználási segédeszközök 705 További technikai információk

03 70E5000.03 70E5500.03 70E6000.03 4 3 6 8 5 1 Korpuszsínek, barna 1 CLIP top-profilajtó kivetőpánt 9 3 CLIP top-szerelőtalpak 4 Ni M5x11.

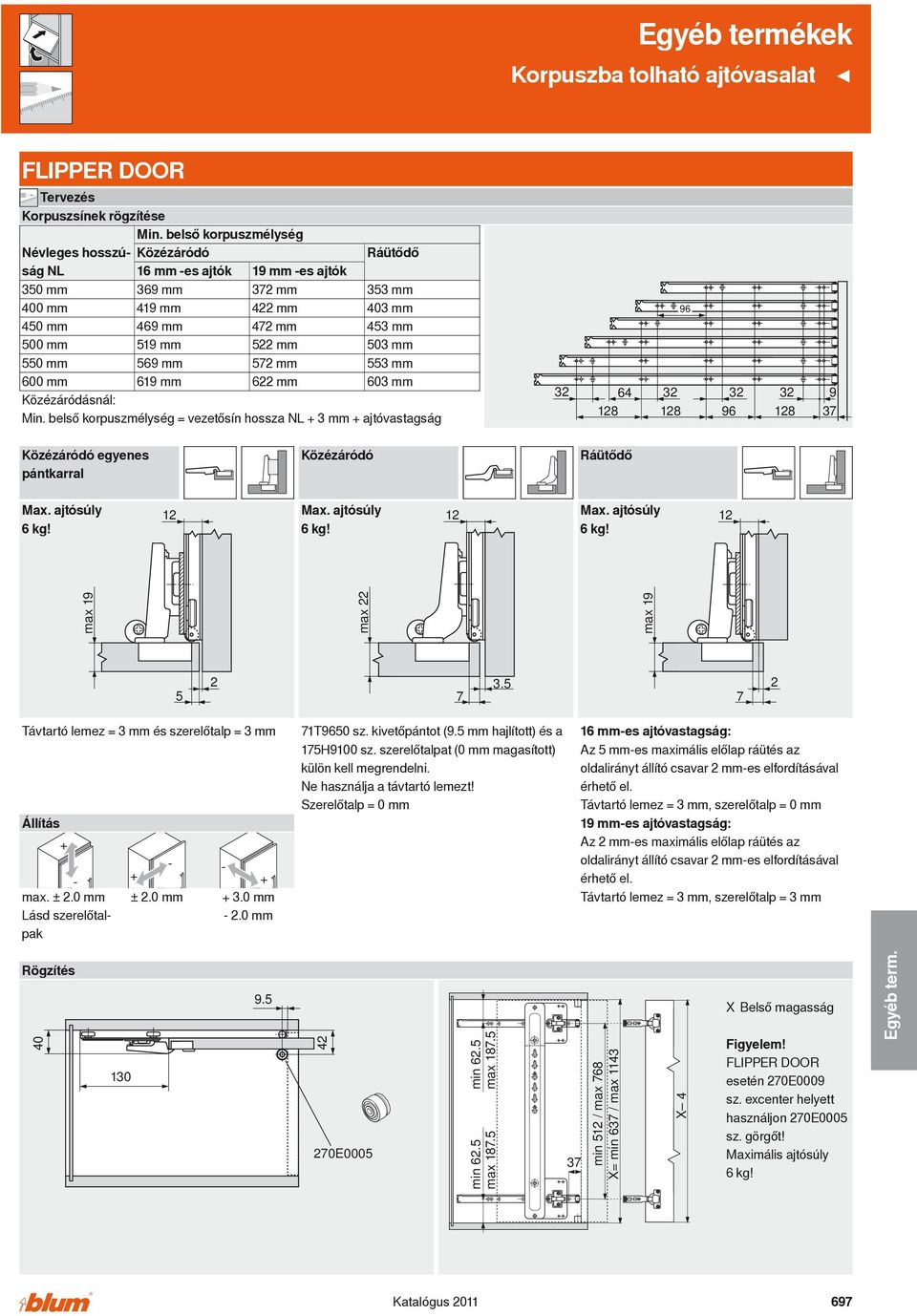

6 Korpuszba tolható ajtóvasalat Korpuszsínek rögzítése Min. belső korpuszmélység Névleges hosszúság NL Közézáródó 16 mm -es ajtók 19 mm -es ajtók Ráütődő 350 mm 369 mm 37 mm 353 mm 400 mm 419 mm 4 mm 403 mm 450 mm 469 mm 47 mm 453 mm 500 mm 519 mm 5 mm 503 mm 550 mm 569 mm 57 mm 553 mm 600 mm 619 mm 6 mm 603 mm Közézáródásnál: Min. belső korpuszmélység = vezetősín hossza NL + 3 mm + ajtóvastagság Közézáródó egyenes pántkarral Közézáródó Ráütődő Max. ajtósúly 1 Max. ajtósúly 1 Max. ajtósúly 1 max 19 max max Távtartó lemez = 3 mm és szerelőtalp = 3 mm Állítás + - max. ±.0 mm Lásd szerelőtalpak ±.0 mm mm -.0 mm 71T9650 sz. kivetőpántot (9.5 mm hajlított) és a 175H9100 sz. szerelőtalpat (0 mm magasított) külön kell megrendelni. Ne használja a távtartó lemezt! Szerelőtalp = 0 mm 16 mm-es ajtóvastagság: Az 5 mm-es maximális előlap ráütés az oldalirányt állító csavar mm-es elfordításával érhető el. Távtartó lemez = 3 mm, szerelőtalp = 0 mm 19 mm-es ajtóvastagság: Az mm-es maximális előlap ráütés az oldalirányt állító csavar mm-es elfordításával érhető el. Távtartó lemez = 3 mm, szerelőtalp = 3 mm Rögzítés E0005 min 6.5 max min 6.5 max min 51 / max 768 X= min 637 / max 1143 X 4 X Belső magasság Figyelem! esetén 70E0009 sz. excenter helyett használjon 70E0005 sz. görgőt! Maximális ajtósúly 697

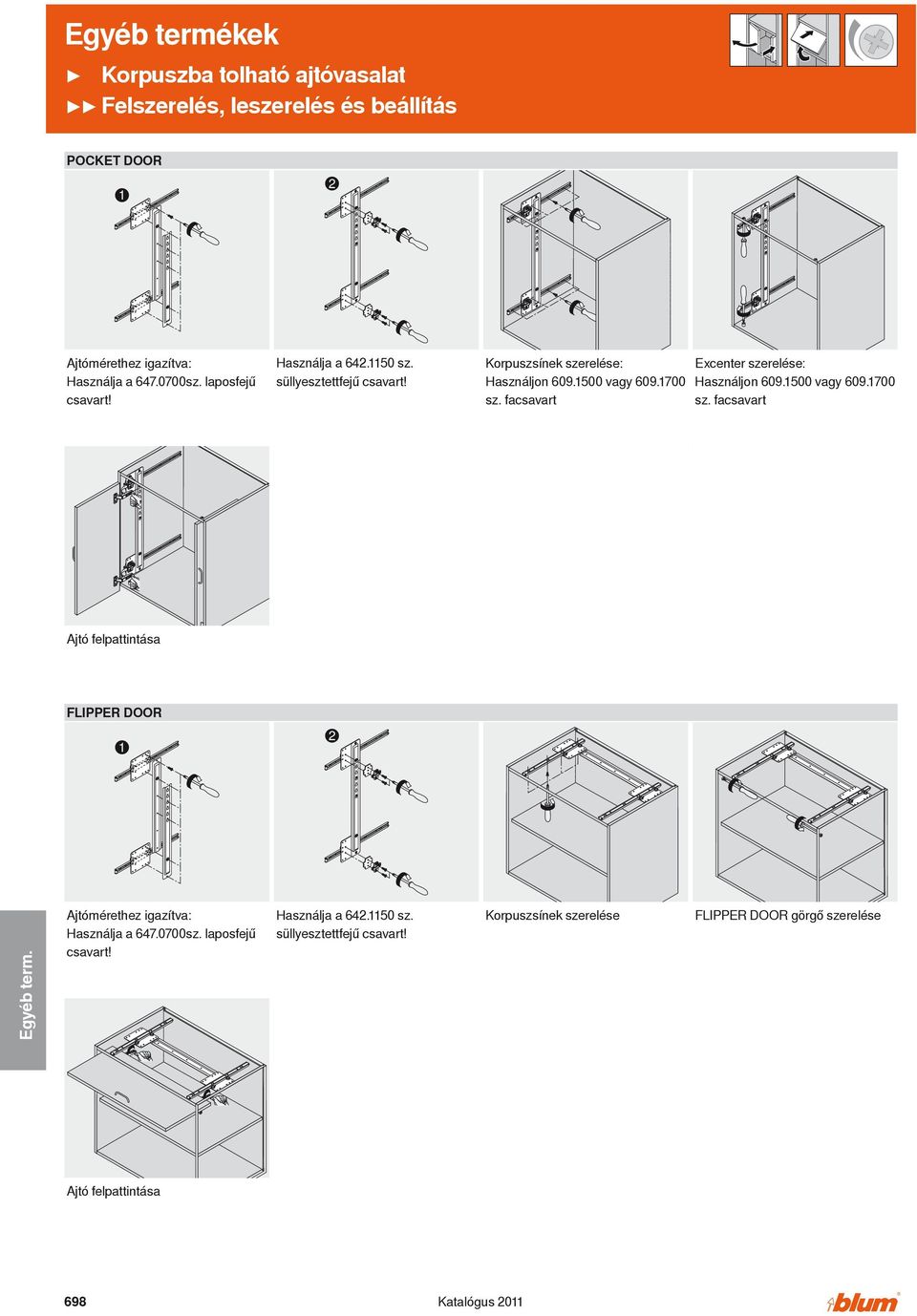

7 Korpuszba tolható ajtóvasalat Felszerelés, leszerelés és beállítás POCKET DOOR 1 Ajtómérethez igazítva: Használja a sz. laposfejű csavart! Használja a sz. süllyesztettfejű csavart! Korpuszsínek szerelése: Használjon vagy sz. facsavart Excenter szerelése: Használjon vagy sz. facsavart Ajtó felpattintása 1 Ajtómérethez igazítva: Használja a sz. laposfejű csavart! Használja a sz. süllyesztettfejű csavart! Korpuszsínek szerelése görgő szerelése Ajtó felpattintása 698

facsavart Excenter szerelése: Használjon 609.1500 vagy 609.1700 sz.

8 Egyéb termékek Szekrényfelfüggesztő vasalat Felcsavarozható szekrényfelfüggesztő vasalat - műanyag ház, cinkezett acél akasztókengyellel - 3-dimenzióban állítható - terhelhetősége DIN alapján 130 kg páronként Fehér, barna, RAL 9001 Jobb Bal 48N N Helyszükséglet Rögzítési pozíció Állítás A korpuszoldalon és a hátfal kivágása - 7 mm lefelé - 11 mm felfelé mm hátra mm előre Oldalmutatók Tesztadatok 808 Bepréselhető szekrényfelfüggesztő vasalat - műanyag ház, cinkezett acél akasztókengyellel - 3-dimenzióban állítható - terhelhetősége DIN alapján 130 kg páronként Fehér, barna, RAL 9001 Jobb Bal 78 Persely 48N N MZM.0078 Helyszükséglet Rögzítési pozíció Állítás A korpuszoldalon és a hátfal kivágása - 7 mm lefelé - 11 mm felfelé mm hátra mm előre Oldalmutatók Tesztadatok

5 mm előre Oldalmutatók Tesztadatok 808 Bepréselhető szekrényfelfüggesztő vasalat - műanyag ház, cinkezett acél akasztókengyellel - 3-dimenzióban állítható - terhelhetősége DIN 68840 alapján 130 kg

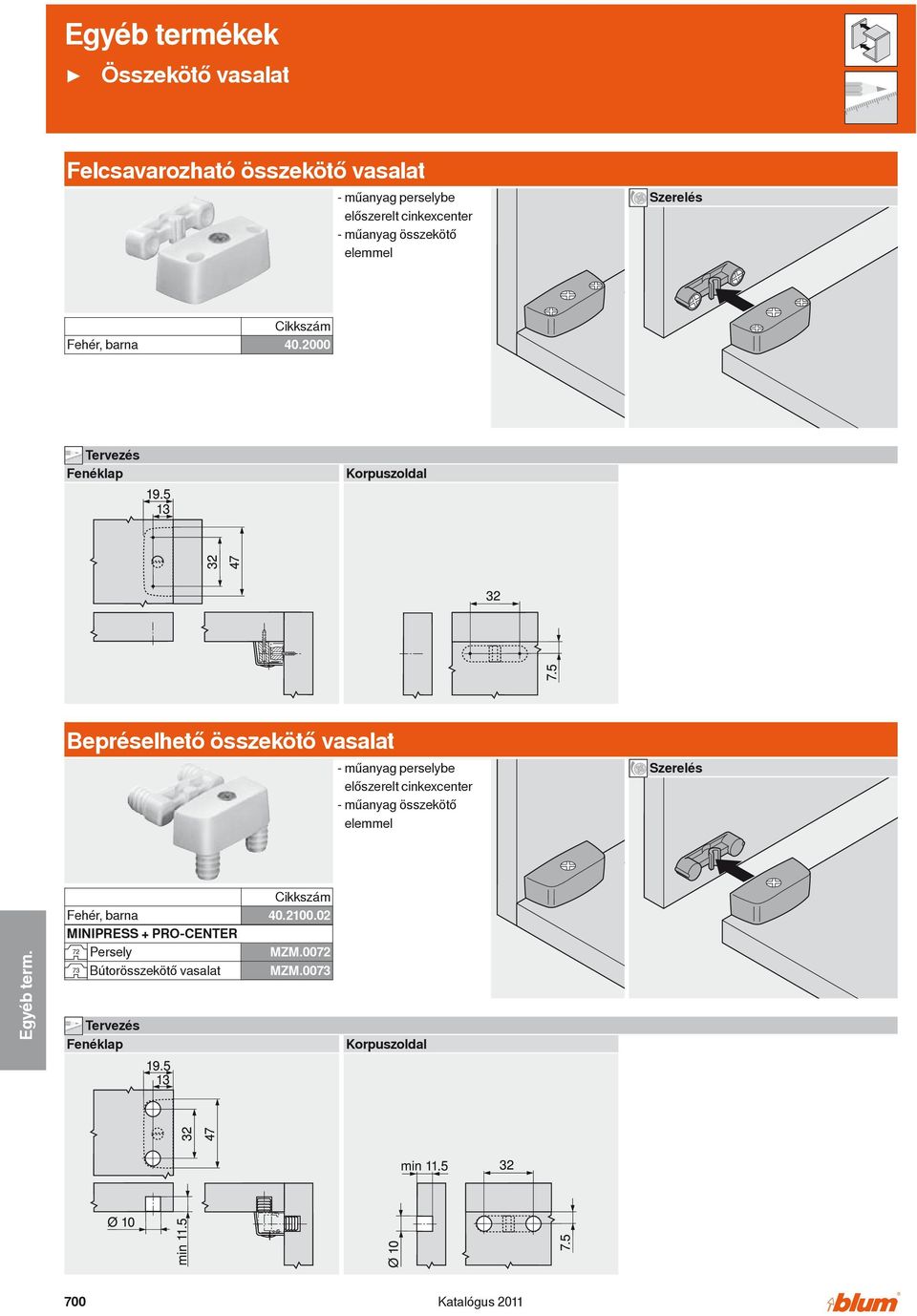

9 Összekötő vasalat Felcsavarozható összekötő vasalat - műanyag perselybe - műanyag összekötő elemmel Fehér, barna Fenéklap Korpuszoldal Bepréselhető összekötő vasalat - műanyag perselybe - műanyag összekötő elemmel Fehér, barna Persely MZM Bútorösszekötő vasalat MZM.0073 Fenéklap Korpuszoldal 700

000 Fenéklap Korpuszoldal Bepréselhető összekötő vasalat - műanyag perselybe -

10 Egyéb termékek Összekötő vasalat Összekötő vasalat összekötő csavarral - műanyag perselybe - az összekötő csavar cinköntvényből készül Fehér, barna Persely MZM.0077 Fenéklap Korpuszoldal E = W - X + 8 mm X max. = 9.5 mm Összekötő vasalat összekötő csavarral - műanyag perselybe - az összekötő csavar cinköntvényből készül Fehér, barna N 70 Persely Fenéklap MZM.0070 Korpuszoldal E = W - X mm X max. = 8 mm 701

0077 Fenéklap Korpuszoldal E = W - X + 8 mm X max. = 9.

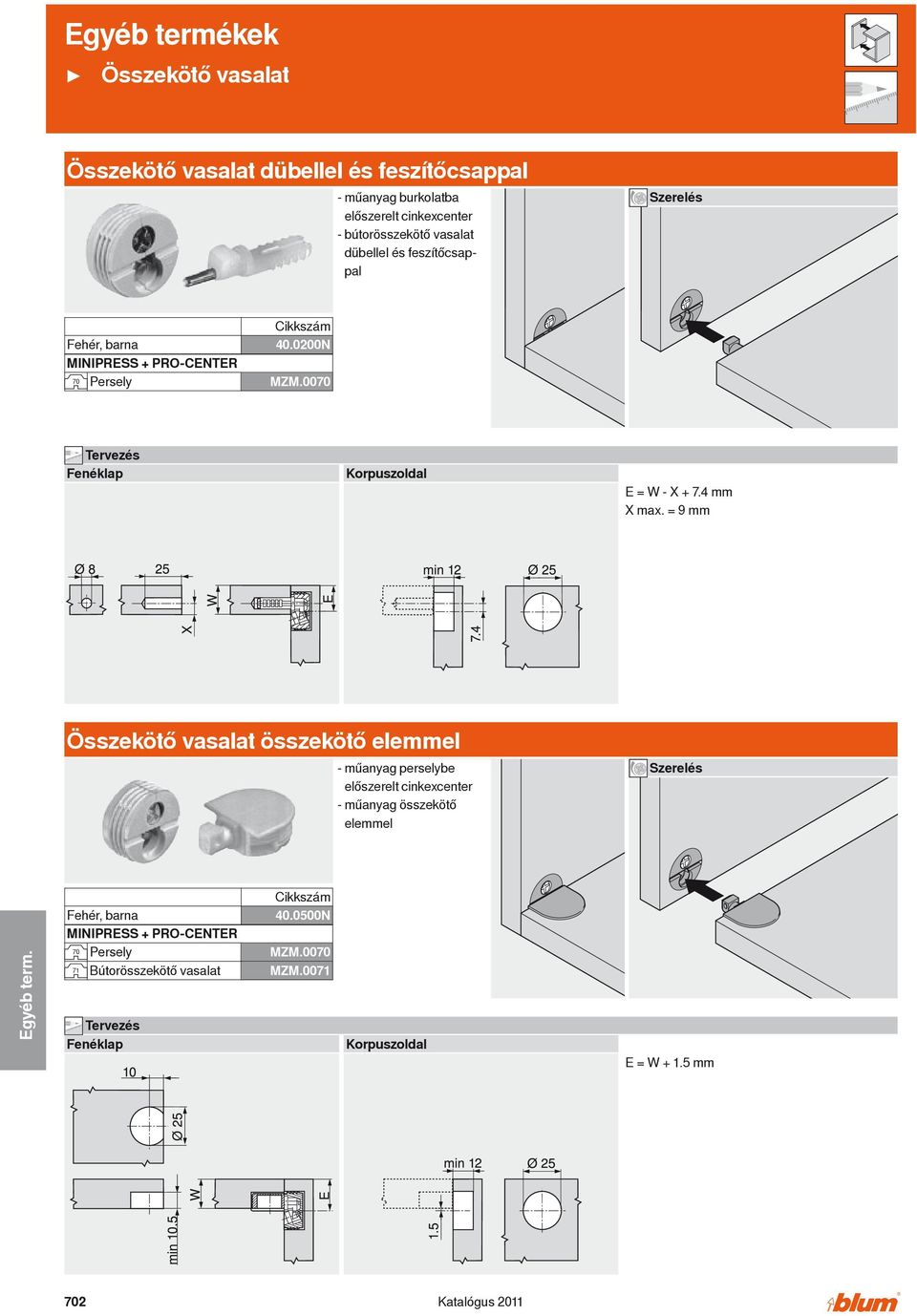

11 Összekötő vasalat Összekötő vasalat dübellel és feszítőcsappal - műanyag burkolatba - bútorösszekötő vasalat dübellel és feszítőcsappal Fehér, barna N 70 Persely MZM.0070 Fenéklap Korpuszoldal E = W - X mm X max. = 9 mm Összekötő vasalat összekötő elemmel - műanyag perselybe - műanyag összekötő elemmel Fehér, barna N Persely Bútorösszekötő vasalat Fenéklap MZM.0070 MZM.0071 Korpuszoldal E = W mm 70

0070 Fenéklap Korpuszoldal E = W - X + 7.4 mm X max.

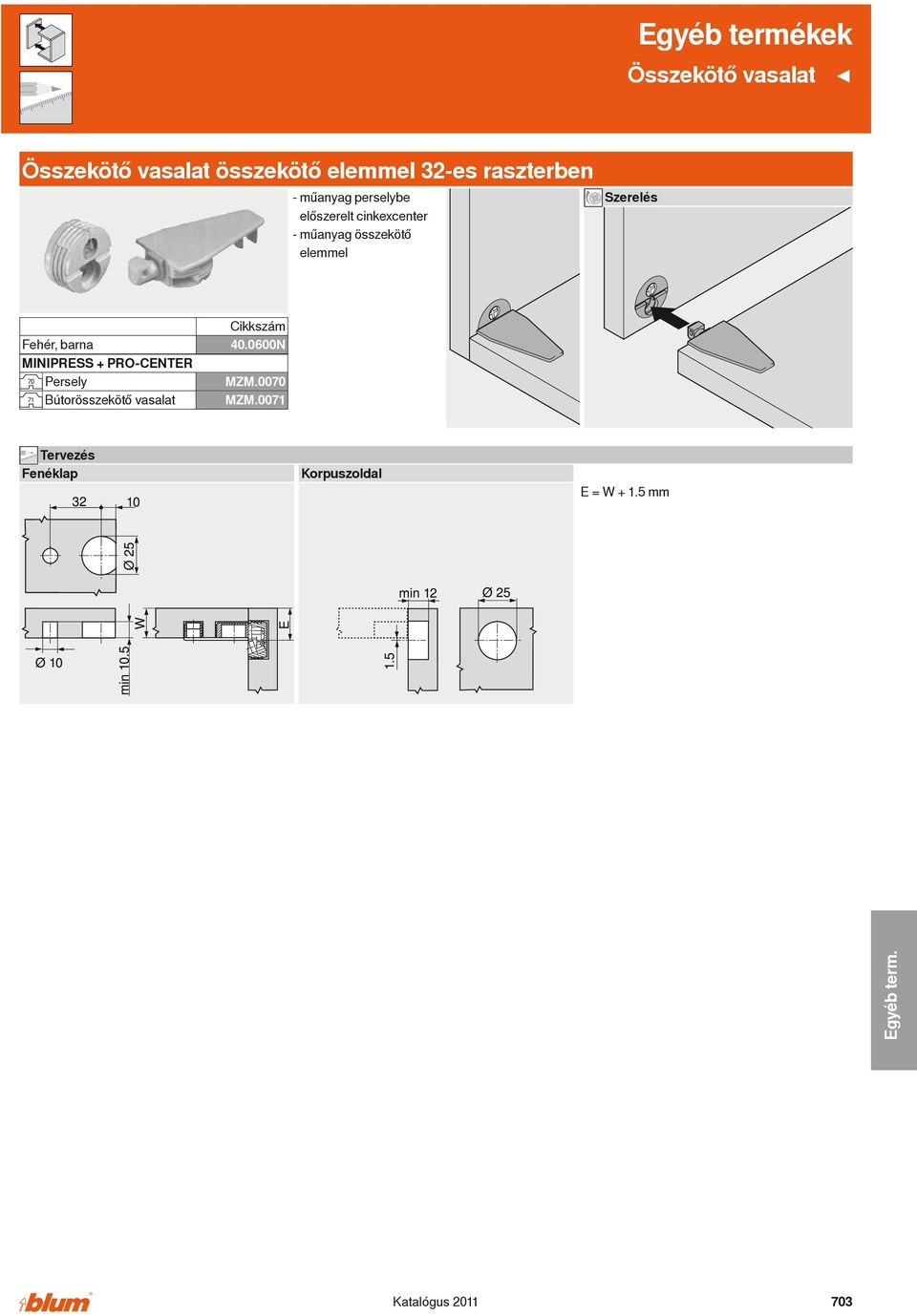

12 Egyéb termékek Összekötő vasalat Összekötő vasalat összekötő elemmel 3-es raszterben - műanyag perselybe - műanyag összekötő elemmel Fehér, barna N 70 Persely MZM Bútorösszekötő vasalat MZM.0071 Fenéklap Korpuszoldal E = W mm 703

összekötő elemmel Fehér, barna 40.0600N 70 Persely MZM.
