1 Tálalószekrény Ennyi dizájnra szüksége van. Tálalószekrény Különleges stílusjegyek és praktikus rakodófelületek egyben: rafinált anyag-összeállítású tálalószekrény. 1 Bevezetés Az anyagok összeválogatása teszi egyedivé! Ettől a tálalószekrénytől vendégei kétszer esnek ámulatba a lakásába lépve: Egyszer az egyedi dizájnbútortól másodszor pedig attól, hogy mindezt egyetlen elektromos kéziszerszám segítségével, saját maga készítette! Ehhez a projekthez különböző anyagokat kell használni: MDF-lapokat, akrilüveget, rétegelt alumíniumlapot és csempét. Szerszámként a PKS 16 Multi mini kézi körfűrész szolgál. Ez a sokoldalú kéziszerszám három különböző fűrészlappal (fa, Multi Material, gyémántlap) minden szokványos anyagnál számos fűrészelési feladatra alkalmazható. Ezekkel a feladatokkal a kezdők is könnyedén megbirkóznak. S ki tudja: ezek a lépések talán saját tervezői karrierjének kezdetét jelentik. A részletes anyaglistát, illetve a tervrajzot a Projekt letölthető anyagai alatt találja meg. Szükséges elektromos kéziszerszámok: > Kézi körfűrészek > Festékrendszerek - fa > Multicsiszoló Segédeszközök: > Vízoldékony filc > 5 mm-es fúró > 4 mm-es fúró > Süllyesztő > Csiszolópapír, es szemcsézet > Ceruza, méterrúd, radír > Munkalap (a rétegelt lemez 1000 x 420 mm-es maradéka; vastagság 16 mm) > 2 tartóbak > Egy MDF-csík vagy más hasonló anyag, kb. 700 x 40 x 5 mm

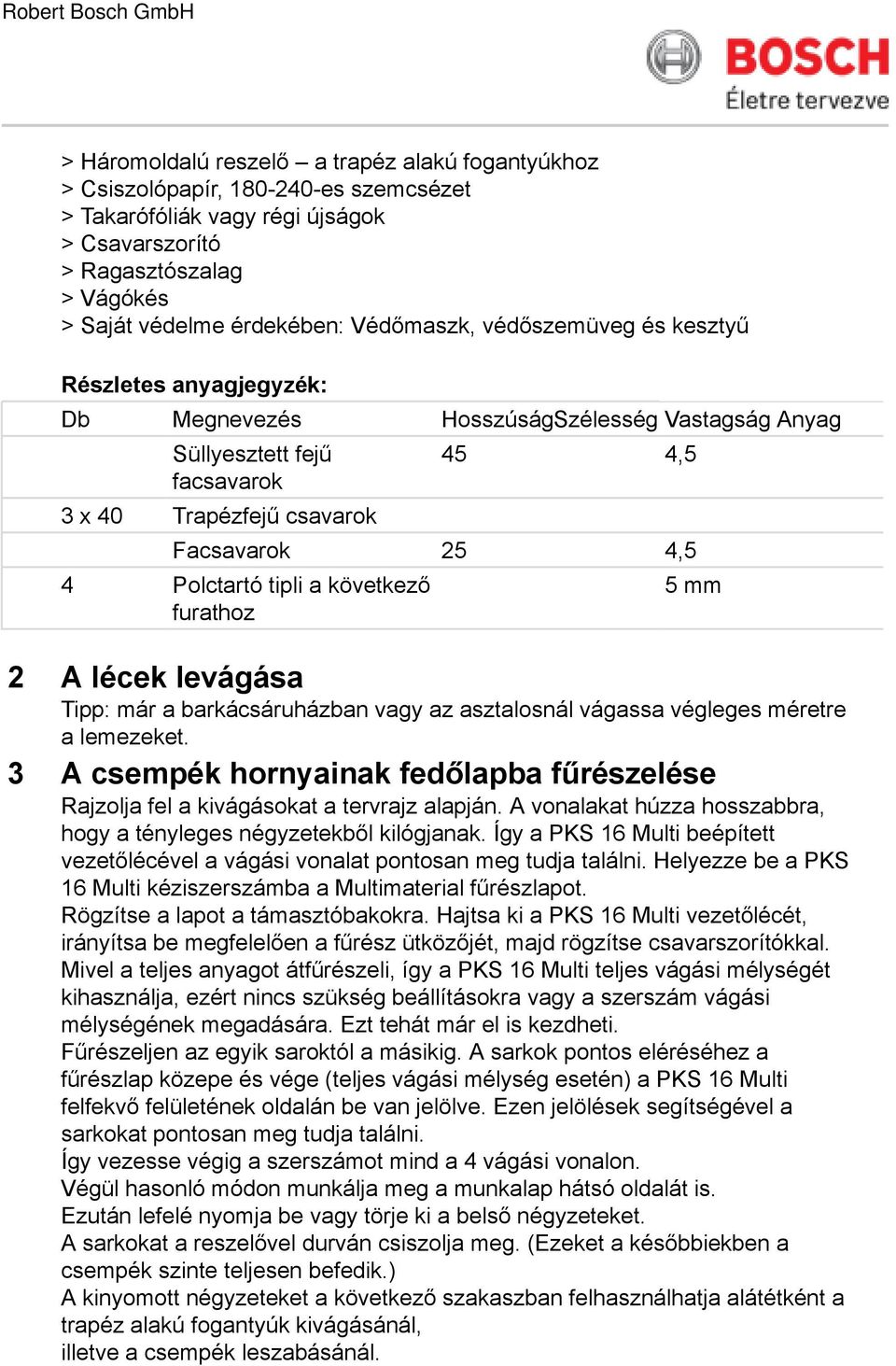

2 > Háromoldalú reszelő a trapéz alakú fogantyúkhoz > Csiszolópapír, es szemcsézet > Takarófóliák vagy régi újságok > Csavarszorító > Ragasztószalag > Vágókés > Saját védelme érdekében: Védőmaszk, védőszemüveg és kesztyű Részletes anyagjegyzék: Db Megnevezés HosszúságSzélesség Vastagság Anyag Süllyesztett fejű facsavarok 3 x 40 Trapézfejű csavarok 45 4,5 Facsavarok 25 4,5 4 Polctartó tipli a következő furathoz 5 mm 2 A lécek levágása Tipp: már a barkácsáruházban vagy az asztalosnál vágassa végleges méretre a lemezeket. 3 A csempék hornyainak fedőlapba fűrészelése Rajzolja fel a kivágásokat a tervrajz alapján. A vonalakat húzza hosszabbra, hogy a tényleges négyzetekből kilógjanak. Így a PKS 16 Multi beépített vezetőlécével a vágási vonalat pontosan meg tudja találni. Helyezze be a PKS 16 Multi kéziszerszámba a Multimaterial fűrészlapot. Rögzítse a lapot a támasztóbakokra. Hajtsa ki a PKS 16 Multi vezetőlécét, irányítsa be megfelelően a fűrész ütközőjét, majd rögzítse csavarszorítókkal. Mivel a teljes anyagot átfűrészeli, így a PKS 16 Multi teljes vágási mélységét kihasználja, ezért nincs szükség beállításokra vagy a szerszám vágási mélységének megadására. Ezt tehát már el is kezdheti. Fűrészeljen az egyik saroktól a másikig. A sarkok pontos eléréséhez a fűrészlap közepe és vége (teljes vágási mélység esetén) a PKS 16 Multi felfekvő felületének oldalán be van jelölve. Ezen jelölések segítségével a sarkokat pontosan meg tudja találni. Így vezesse végig a szerszámot mind a 4 vágási vonalon. Végül hasonló módon munkálja meg a munkalap hátsó oldalát is. Ezután lefelé nyomja be vagy törje ki a belső négyzeteket. A sarkokat a reszelővel durván csiszolja meg. (Ezeket a későbbiekben a csempék szinte teljesen befedik.) A kinyomott négyzeteket a következő szakaszban felhasználhatja alátétként a trapéz alakú fogantyúk kivágásánál, illetve a csempék leszabásánál.

3 4 A trapéz alakú fogantyúk kivágása Ehhez nyomtassa ki a fogantyúsablont 6 példányban. Minden fogantyú egy nyomtatott példányt igényel az előoldalra és egyet a hátoldalra. A papírsablonokat vágókéssel vágja ki a külső négyszög mentén. Kezdje a munkát az alsó tolóajtóval: Ennél a fűrészelési munkánál a jobb felfekvés érdekében használjon egy alátétet, melybe bele lehet fűrészelni. Ehhez használhatja az előző lépésben kivágott négyzet alakú lemezdarabokat. Fűrészelje le ezeket a PKS 16 Multi segítségével a tolóajtó hosszával egyező méretűre. Jelölje be a rétegelt alumíniumlap mindkét oldalán a trapéz tengelyét, majd helyezze rá a papír sablont. Rögzítse a sablonokat ragasztószalaggal. A sablon ferde vágásnál 5 mm-es bemerülési mélységhez, egyenes vágásnál pedig 16 mm-es bemerülési mélységhez (teljes vágási vastagság) van kialakítva. Kezdje a ferde vágásokkal, és a sablon alapján helyezze fel a vezetőlécet. Mindent rögzítsen a csavarszorítókkal. Végül állítsa be a PKS 16 Multi egységen az 5 mm-es bemerülési mélységet, és fűrészeljen végig a jelölés mentén. Ezután a fentiekkel azonos módon történik a két ferde vágás. Mielőtt a trapéz egyenes vágásainak nekikezdene, állítsa át a PKS 16 Multi vágási mélységét 16 mm-re (maximális mélység), illetve hagyja a beállítót lazán. Ha a trapéz minden oldalát kivágta, fordítsa meg a tolóajtót, és ragasszon fel egy másik papírsablont is. Ezután ezen az oldalon is végezze el a fűrészelési lépéseket. Nyomja be vagy törje ki a belső, trapéz alakú fadarabot. A reszelővel simítsa el a sarkokat. A nagy méretű akrilüveg tolóajtót hasonló módon munkálja meg. A kis akrilüveg tolóajtóhoz az alátétlemezt a PKS 16 Multi segítségével a tolóajtó méretére vághatja. 5 Az alap- és elválasztó lapok, valamint a tolóajtók fedőlapjainak hornyolása. A fedőlapnál a horony jobb és bal oldalról le van sarkozva, hogy a horonyvezetés a kész bútoron oldalról ne legyen látható. Ezzel szemben az elválasztó és az alaplap hornyait teljesen végig kell húzni. A kész bútornál ezeket a hornyokban lévő oldalsó elemek takarják. Kezdje a fedőlappal: Helyezze a fedőlapot a látható oldalával lefelé a tartóbakra. Vezetési segítségként rögzítse rá az alap- vagy elválasztó lapot a fedőlaphoz. Állítsa be a PKS 16 Multi egységet 4 mm-es vágási mélységre. Jelölje be a peremtől való 18 mm távolságot. Ennél a jelzésnél fekteti fel a fűrészt, és kezdi el a bemerítést az anyagba. Végül fűrészeljen el a másik sarokban lévő jelölésig. Ott emelje ki a fűrészlapot. A 3,5 mm-es horonyvastagság eléréséhez csúsztassa el a vezetési segítséget 1,5 mm-rel (a PKS 16 Multi a Multi-Material fűrészlap esetén 2 mm-es vágási szélességgel rendelkezik), és készítsen egy második vágást is. Ellenőrizze egy tolóajtón, hogy azt a horonyban könnyedén jobbra és balra tudja el tolni.

4 Ugyanezeket végezze el az elválasztó és az alaplapon is. Itt a fent már említett módon teljesen átmenően vagy balról jobbra is készíthet hornyot. TIPP: Mivel a horonynak oldalról nincs meg a teljes mélysége, ezt egy kis vésővel alakítsa ki, vagy csiszolja be az ajtónál a sarkokat valamivel keskenyebbre. 6 A korpusz összecsavarozása Kezdje a korpusz kisebb elemeivel. Az összecsavarozás előtt jelölje meg a 16 mm vastag elemeket, ahogyan azok összetartoznak. Ilyen jelöléshez legjobban az asztalosháromszög használható. Ne feledje: Az 5 mm átmérőjű fúróval még a jobb felső korpusz összeszerelése előtt készítse el a polctartó csapok furatait. Ezután jelölje meg a csavarok helyét a felületeken. Fúrjon elő minden lapon 5 mm-es lyukakat, és készítsen süllyesztett csavarfuratokat, hogy a későbbi összecsavarozásnál a csavarok teljesen szintbe csavarhatók legyenek. Végül egymás után állítsa össze az elemeket. Fontos: Az elülső oldalon fúrjon elő 4 mm-es furatokat, mielőtt az előfúrt lyukakat összecsavarozná. Így a Ø 4,5 mm-es csavarok tartani fognak. Ha az elülső oldalon nem végez ilyen előfúrást, akkor az MDF-lap elhasadhat. Hasonló módon szerelje össze a korpusz minden sarkát és oldalát. Végül csavarozza fel a hátfalat a hátfalcsavarokkal (Ø 3 mm, panheads). A hátfalnál a csavarozáshoz Ø 4 mm-es fúróval előfúrást kell végezni. A hátfal csavarjainak kis átmérője miatt az elülső oldalnál szükséges előfúrás megspórolható. 7 A tálalószekrény összeszerelése Először csavarozza rá a lábakat az alaplapra. Majd csavarozza össze (facsavarok, 4,5 x 25) az alap- és elválasztólapot a nagy korpusszal. Fontos: Itt és a következő csavaroknál Ø 5 mm-es előfúrást végezzen. Mivel itt felületről és nem az elülső oldalról van szó, nincs szükség a második elem előfúrására. Helyezze rá a három kis korpuszt. Csavarozza össze őket egymással (facsavar, 4,5 x 25), valamint a nagy korpusszal az elválasztó lapon át (süllyesztett fejű csavar, 4,5 x 40). A fedőlap rácsavarozása (facsavar, 4,5 x 25) előtt helyezze be a felső tolóajtót. A fedőlap rögzítése után tolja a helyére az alsó tolóajtót. Ezután az oldalsó elemeket belülről négy ponton csavarozza hozzá a bútorhoz. 8 A csempék és a polcok leszabása Elsőként cserélje ki a PKS 16 Multi fűrészben a fűrészlapot. Helyezze be a csempevágó fűrészlapot, és állítsa be a vágási mélységet a csempe vastagságánál kb. 5 mm-rel nagyobbra. Filccel jelölje be a csempén a vágási vonalat. Itt is használhatja a két kivágott négyzetet alátétként. Rögzítse a vezetőlécet a csempére, majd az egészet rögzítse a tartóbakokra. Így vágja a megfelelő alakúra mindkét csempét. A polc leszabásához ismét cserélni kell a fűrészlapot: tegye be a Multimaterial fűrészlapot. Ezután járjon el a csempékhez hasonlóan.

5 9 Felület A festés tökéletes kivitelezéséhez javasoljuk, hogy szedje szét a bútort. Csiszoljon meg minden elemet 240-es csiszolópapírral, és tompítsa le az éleket is. Elsőként egyszer fesse le vagy fújja le az összes elülső felületet, mivel ezek a lakkot vagy festéket erősen beszívják. Száradás után 240-es csiszolópapírral csiszolja meg az éleket (vegye figyelembe a gyártó által megadott adatokat és a lakk száradási idejét). Ha az élek a másodszori eljárás után sem zártak, ismételje meg a lépéseket. Végezetül lakkozza le az éleket és a felületeket. 10 Kész Elkészült! Új kedvencét ezután stílusos bútorként helyezze el nappalijában és gyönyörködjön saját bútorgyártó cége egyedi termékében. A Bosch nem vállal felelősséget az elhelyezett útmutatók teljességéért és helyességéért. A Bosch ezenkívül felhívja a figyelmet arra, hogy az útmutatók alkalmazásának a kockázatát a felhasználó viseli. Kérjük, hogy saját biztonsága érdekében tegyen meg minden szükséges óvintézkedést.
