1 Lámpás / Éjszakai fény WINKLER Nr Anyaglista: 1 Keményhab lap (Styrodur) 100 x 100 x 30 mm 4 Fanyárs (250 x 3 mm) 1 Elemdobozka 2 ceruzaelemnek AA 1 Világító dióda (LED) fehér, szupererős 1 Vezeték blankolt, 400 mm 1 Szilikontömlő 20 mm hosszú, 1 mm-es belső átmérővel 1 Műanyag tömlő 200 mm hosszú, Ø 3/1 2 Lemezcsavar 2,2 x 9,5 mm (S 1) 4 Facsavar 3 x 25 mm (S 2) 1 Billenő kapcsoló 1 Szürke kartoncsík kb. 60 x 20 x 1,3 mm 1 Rajzszeg 25 mm a lyukak előszúrásához 6 Kivágható kép A csomag nem tartalmazza: 1 lap másolópapír DIN A4, 1 lap másolópapír DIN A3 2 elem ceruza AA Szerszámok: Csillag csavarhúzó Nr.1, kicsi sima csavarhúzó, olló S1 S2 Munkafolyamat: 1. Helyezzük a kapcsolót a kartonlapra, majd szúrjuk elő az S1 és S2 csavarok furatait a mellékelt rajzszeggel. Ezután csavarozzuk a kapcsolót a két kis lemezcsavarral (S1) a kartonnal együtt a keményhab-lapelejéhez. Csavarozzuk rá a kartont is a kapcsolótól jobbra és balra egy-egy facsavarral (S2). Fontos megjegyzés: A csavarokat nem szabad túlságosan meghúzni, mert beleszakadhatnak a puha anyagba és akkor már nem tartanak! A csatlakozók felőli oldal, hátul! 2. Vágjuk ki ezt a sablont és helyezzük rá a keményhab-lapra. Helyezzük rá az elemdobozkát a kép szerint a sablonra (csatlakozók hátul!) Szúrjuk elő a rajzszeggel a 2 lyukat a csavaroknak, valamint a 4 négyzet alakú jelölésnél szúrjunk elő lyukakat a fanyársnak. Ezután távolítsuk el a sablont, majd csavarozzuk fel az elemdobozkát (S2). Ne húzzuk meg a csavarokat túlságosan lásd megjegyzés az 1. pontban! 3. Felezzük meg a 20 mm hosszúságú szilikontömlőt és tűzzünk rá egy-egy darabot a világító dióda (LED) érintkezőire. A kapcsoló felőli oldal elől! - 1 -

Szilikontömlő 20 mm hosszú, 1 mm-es belső átmérővel 1 Műanyag tömlő 200 mm hosszú, Ø 3/1 2 Lemezcsavar 2,2 x 9,5 mm (S 1) 4 Facsavar 3 x 25 mm (S 2) 1 Billenő kapcsoló 1 Szürke kartoncsík kb.

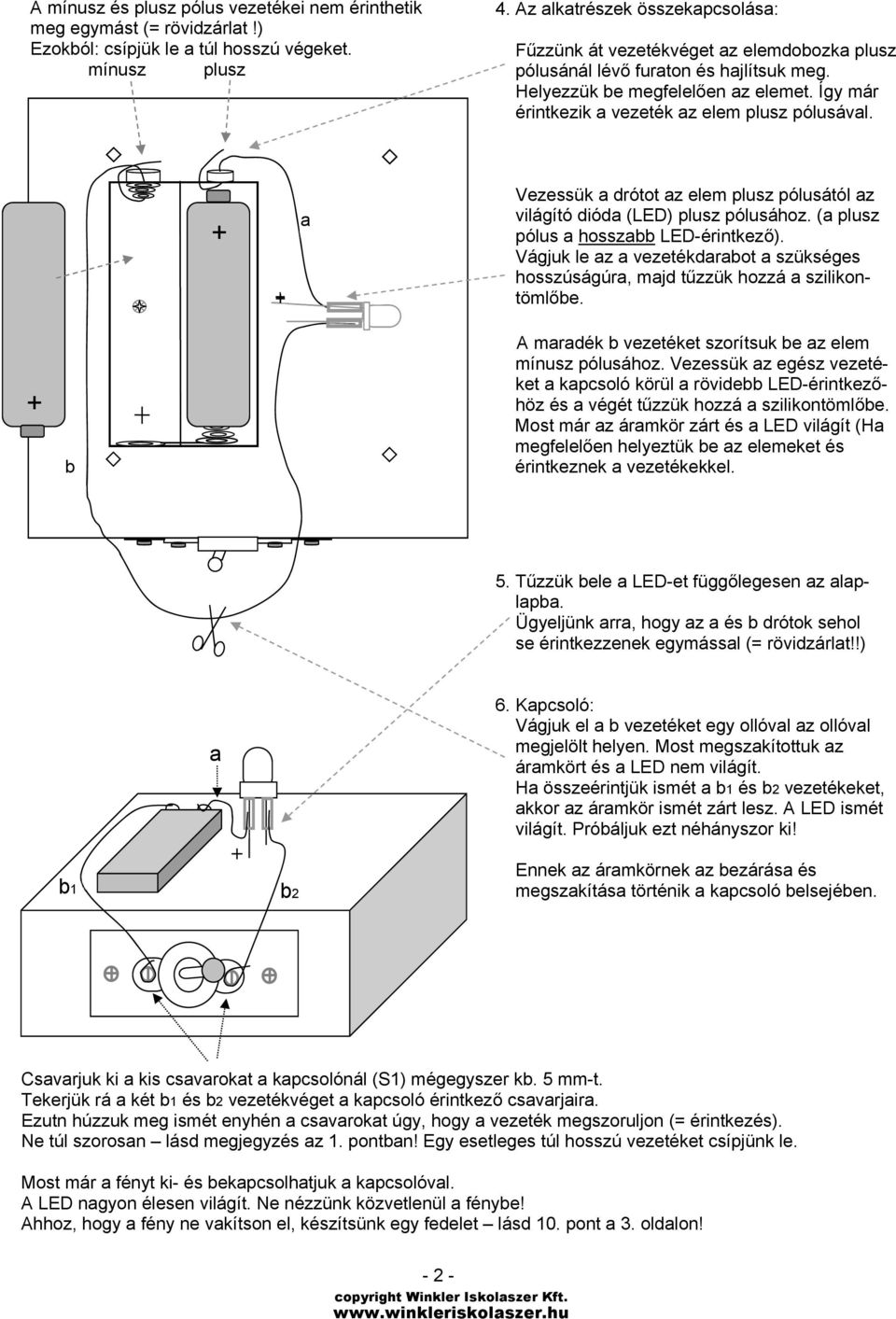

2 A mínusz és plusz pólus vezetékei nem érinthetik meg egymást (= rövidzárlat!) Ezokból: csípjük le a túl hosszú végeket. mínusz plusz 4. Az alkatrészek összekapcsolása: Fűzzünk át vezetékvéget az elemdobozka plusz pólusánál lévő furaton és hajlítsuk meg. Helyezzük be megfelelően az elemet. Így már érintkezik a vezeték az elem plusz pólusával. a Vezessük a drótot az elem plusz pólusától az világító dióda (LED) plusz pólusához. (a plusz pólus a hosszabb LED-érintkező). Vágjuk le az a vezetékdarabot a szükséges hosszúságúra, majd tűzzük hozzá a szilikontömlőbe. b A maradék b vezetéket szorítsuk be az elem mínusz pólusához. Vezessük az egész vezetéket a kapcsoló körül a rövidebb LED-érintkezőhöz és a végét tűzzük hozzá a szilikontömlőbe. Most már az áramkör zárt és a LED világít (Ha megfelelően helyeztük be az elemeket és érintkeznek a vezetékekkel. 5. Tűzzük bele a LED-et függőlegesen az alaplapba. Ügyeljünk arra, hogy az a és b drótok sehol se érintkezzenek egymással (= rövidzárlat!!) b1 a b2 6. Kapcsoló: Vágjuk el a b vezetéket egy ollóval az ollóval megjelölt helyen. Most megszakítottuk az áramkört és a LED nem világít. Ha összeérintjük ismét a b1 és b2 vezetékeket, akkor az áramkör ismét zárt lesz. A LED ismét világít. Próbáljuk ezt néhányszor ki! Ennek az áramkörnek az bezárása és megszakítása történik a kapcsoló belsejében. Csavarjuk ki a kis csavarokat a kapcsolónál (S1) mégegyszer kb. 5 mm-t. Tekerjük rá a két b1 és b2 vezetékvéget a kapcsoló érintkező csavarjaira. Ezutn húzzuk meg ismét enyhén a csavarokat úgy, hogy a vezeték megszoruljon (= érintkezés). Ne túl szorosan lásd megjegyzés az 1. pontban! Egy esetleges túl hosszú vezetéket csípjünk le. Most már a fényt ki- és bekapcsolhatjuk a kapcsolóval. A LED nagyon élesen világít. Ne nézzünk közvetlenül a fénybe! Ahhoz, hogy a fény ne vakítson el, készítsünk egy fedelet lásd 10. pont a 3. oldalon! - 2 -

Így már érintkezik a vezeték az elem plusz pólusával. a Vezessük a drótot az elem plusz pólusától az világító dióda (LED) plusz pólusához. (a plusz pólus a hosszabb LED-érintkező).

3 7. Szúrjuk át a fedélnél (lásd 10. pont) a két körrel jelölt lyukat egy fanyárssal. Ezután toljuk bele teljesen a 4 fanyársat függőlegesen a 4 előszúrt lyukba az alaplapon (lásd 2. pont). 8. Lámpásfül: Tűzzük rá a műanyag tömlőt átlósan két fapálcára. Ha a tömlő nem tart eléggé, akkor tegyünk mellé egy darab papírt. 9. A lámpásbúra elkészítése: Fogjunk egy fehér, DIN A4-es méretű másolópapírt fektetve, majd díszítsük filctollal vagy viaszkrétával és tekerjük össze egy hengerré (10 mm-t egymást fedően). Minden más fajta forma elkészítése is lehetséges. A hengert négy fanyársra húzzuk rá. 10. Fedél: Vágjuk ki a rajzot. Vágjuk ki a 2 háromszögű jelölést Fessük le szépen a fedelet, feliratozzuk Tűzzük rá a fedelet a két felfelé kiálló fanyársra. A sarkait levághatjuk

A lámpásbúra elkészítése: Fogjunk egy fehér, DIN A4-es méretű másolópapírt fektetve, majd díszítsük filctollal vagy viaszkrétával és tekerjük össze egy hengerré (10 mm-t egymást fedően).

4 Éjszakai fény képkivetítővel A csillagot a szoba plafonjára vetíti ki. A lámpást képkivetítős éjszakai fényként is használhatjuk. A különlegessége ennek az néjszakai fénynek: Elemcsere nélkül világít sok héten keresztül! Így kell átépíteni a lámpást éjszakai fénnyé: Vegyük le a fedelet és a lámpásfület, készítsünk egy új lámpásernyőt állított formátumban A3-as másolópapírból (= azonos átmérő, mint a lámpásnál, viszont dupla magasság); Helyezzünk rá egy darab papírt (kb. 100 x 100 mm) a tetejére egy kivágott képpel. Ha bekapcsoljuk a fényt, akkor a kivágott képet kivetíti a szoba mennyezetére. Néhány példa: Elektronikus Adventi naptár: Készítsünk elő 24 kivágott képet: Használjuk a 6 képet a mellékelt mintáról, rajzoljunk további 18 motívumot és vágjuk ki őket. Az Adventi időszakban vegyünk elő minden nap egy másik képet egy dobozból és vetítsük ki a mennyezetre. Így néz ki a kapcsolási rajz az áramkörhöz: Elem Jegyezzük meg: Az elemet soha nem szabad beletenni egy töltőbe! Világító dióda (LED) Az elemet nem lehet újra feltölteni, ez veszélyes!! Csak akkumulátorokat lehet újra feltölteni. A lámpáshoz akkumulátorokat is használhatunk. Kapcsoló Meg tudod magyarázni ezt a kapcsolási rajzot? Jó szórakozást kívánunk a lámpáshoz, az éjszakai fényhez vagy az elektronikus Adventi naptárhoz!

Így kell átépíteni a lámpást éjszakai fénnyé: Vegyük le a fedelet és a lámpásfület, készítsünk egy új lámpásernyőt állított formátumban A3-as másolópapírból (= azonos átmérő, mint a lámpásnál,
