Az egyes részletek bemutatása.

Átírás

1 Az egyes részletek bemutatása. 1 Géptest 4 Rögzítő kar 2 Ki/Bekapcsoló és a biztonsági gomb 5 Plexi védőbúra (elszívó csatlakozó) 3 Fordulatszám szabályzó 6 Rögzítő csavar

2 További részletek bemutatása. 7 Vezető oszlop (kettő) 11 Rögzítő gomb 8 Fordítható ütközőmagasság 12 Skálázott lapolás a csavaron 9 Állítható ütköző csavar 13 Recézett csavarfej 10 Rögzítő csavar (magasságállító) 14 Védőgumi

3 MUNKAVÉDELMI UTASÍTÁSOK FIGYELEM Elektromos kisgépek használatakor a tűz, áramütés és személyi sérülés veszélyének csökkentése érdekében mindig be kell tartani az alapvető munkavédelmi óvórendszabályokat, ideértve az alábbiakban leírtakat is. Mielőtt megkezdené termékünk használatát, olvassa el mindezeket az utasításokat, és őrizze is meg őket. A biztonságos működtetés érdekében: 1. Tartsa tisztán a munkaterületet. A munkaterületen és munkapadon lévő rendetlenség, fokozza a sérülés veszélyét. 2. Vizsgálja meg a munkavégzés környezetét. Az elektromos kisgépeket nem szabad a szabadban, esőben és nyirkos nedves helyeken használni. Gondoskodjon a munkavégzés helyének megfelelő megvilágításáról. Tilos az elektromos kisgépeket tűz és robbanásveszélyes környezetben használni. 3. Védekezzen az áramütés ellen. El kell kerülni a földelt, vagy letestelt felületek (csővezetékek, fűtőtestek, stb.) érintését, munkavégzés közben. 4. Tartsa távol a kisgyermekeket. Ne engedjen a munkaterület közelébe a gyermekeket, tartson távol mindenkit, (akik nem a munkavégzéshez kapcsolódóan vannak jelen).a vezetékektől és a hosszabbítóktól, valamint a gépektől, 5. A használaton kívüli kisgépeket rakja el. Ezeket, a kisgépeket, száraz magasan fekvő és zárható helyen kell tárolni, hogy illetéktelenek, vagy a kisgyermekek ne tudjanak hozzáférni. 6. Ne erőltesse a gépet. Az anyag tulajdonságait figyelembe véve, rendeltetésszerű sebességgel használja a gépet. 7. Használja mindig a megfelelő gépet és szerszámot. Ne erőltesse túl gépét. Nagyobb teljesítményű gépet igénylő munkavégzéshez, használjon nagyteljesítményű gépet. Ne használjon kisgépeket a rendeltetéstől eltérő célra. 8. Viseljen megfelelő ruházatot. Nem szabad bő ruhát, vagy ékszereket viselni, ezek ugyanis beakadásukkal balesetet okozhatnak. Kültéri munkához, gumikesztyűt és csúszásmentes lábbelit célszerű viselni. A hosszú hajat le, vagy be kell kötni. 9. Használjon védőszemüveget és fülvédőt. Porképződéssel járó munkavégzés során az arcmaszk, (porvédő maszk) viselése is ajánlott. Használjon porelszívót, ha lehetséges. 10. Soha ne használja a gépet mindkét markolat megfogása nélkül. Ameddig a gép forgásban van, ne emelje el a mukadarabról.(kivétel az oldalak megmunkálása). Elektromos hálózat. A gépet csak olyan elektromos hálózathoz szabad csatlakoztatni, mely a gép adattábláján feltüntetett feszültséggel azonos paramétereket tartalmaz. A gép egyfázisú váltóáramú hálózathoz csatlakoztatható. A gép Európai Szabványnak megfelelő, kettős szigetelésű, ezért földvezeték nélküli hálózati aljzatról is használható.

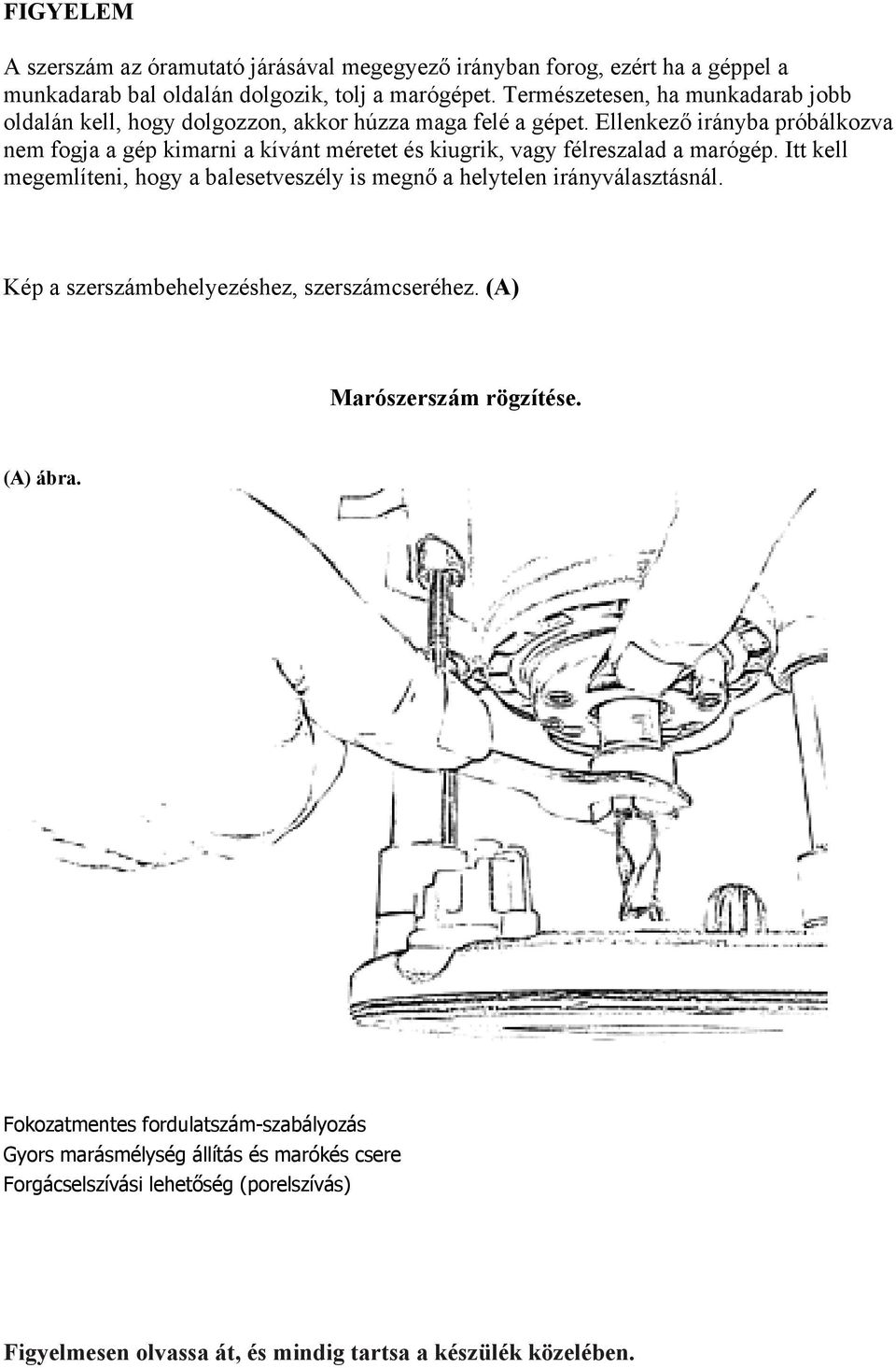

4 FIGYELEM A szerszám az óramutató járásával megegyező irányban forog, ezért ha a géppel a munkadarab bal oldalán dolgozik, tolj a marógépet. Természetesen, ha munkadarab jobb oldalán kell, hogy dolgozzon, akkor húzza maga felé a gépet. Ellenkező irányba próbálkozva nem fogja a gép kimarni a kívánt méretet és kiugrik, vagy félreszalad a marógép. Itt kell megemlíteni, hogy a balesetveszély is megnő a helytelen irányválasztásnál. Kép a szerszámbehelyezéshez, szerszámcseréhez. (A) Marószerszám rögzítése. (A) ábra. Fokozatmentes fordulatszám-szabályozás Gyors marásmélység állítás és marókés csere Forgácselszívási lehetőség (porelszívás) Figyelmesen olvassa át, és mindig tartsa a készülék közelében.

5 Felhasználás: Az elektromos felsőmarót egyenes marásra tervezték valamint fa-anyagok elformázására. A felsőmaró egyéb célokra való használata, amelyet nem említünk ebben a használati útmutatóban, károsíthatja a készüléket, és komoly kárt tehet a felhasználóban és ezért kifejezetten tilos az ilyen irányú felhasználás. Összeszerelés: A készülék összeszerelt állapotba kerül kiszállításra. Ki/bekapcsolás: Bekapcsoláskor húzza be a ki/bekapcsoló (2) gombot, de előtte a jobb kezének hüvelykujjával, nyomja be, a biztonsági nyomógombot, ez felold egy reteszt, ami lezárja a kapcsolót annak elengedése (kikapcsolás) után. Kikapcsolás: engedje el a ki/bekapcsoló gombot, a kapcsoló automatikusan alapállásba ugrik. Marószerszám behelyezése: Győződjön meg arról, hogy, a tokmány és a marószerszám szára ugyanakkora átmérőjű. Lazítsa ki a tokmányanyát és helyezze be a marószerszámot. A marószerszám szárát legalább 20 mm-re be kell helyezni a tokmányba. Fordítsa a tokmányt kézzel addig, míg a tengely nem forog. Nyomja a képen (A) látható rögzítő gombot (11) a hüvelykujjával addig, ameddig villáskulccsal rögzíti a tokmányanyát. (Az óramutató járásával megegyező irányba tekerve a villáskulcsot.) Soha ne szorítsa meg a tokmányanyát csavarkulccsal anélkül, hogy behelyezne egy marófejet. Kapcsolja be és pörgesse fel a készüléket, hogy megnézze, nincs-e vibráció vagy rázkódás, amely a marószerszám helytelen behelyezésére utalna. A mélység beállítása: Helyezze a felsőmarót a munkadarabra. Állítsa a forgatható mélységállítót csavar recézett fejét (13) tekerve a skálázott lapolást (12) körülbelül középállásba. Lassan nyomja lefelé a készüléket, míg a marófej el nem éri a munkadarabot. Jegyezze meg a mércén (12) található értéket. Vigye a marót a munkadarab széléhez, nyomja le olyan mélységig, hogy a marószerszám alsó éle túllógjon az anyag vastagságán. (vagy horonymarásnál, a megfelelő mélységig). Jegyezze meg az ekkor látható értéket. Még egyszer lassan tolja lefelé a szerszámot, hogy a skálán a kívánt mélység jelenjen meg plusz az előbb megjegyzett érték. Forgassa a mélységütközőt (8) a mélységnek megfelelő legközelebbi állásba, majd korrigálja a mélységállító csavarral (13), hogy az ütközőcsavar (9), megütközzön a megfelelő ponton (8), majd rögzítse azt. Ütközésig lenyomva a szerszámot, ellenőrizze le a majdani megfelelő marási mélységet. Ezután a rögzítő kar (4) fellazításával engedje a gépet felső alap, illetve (pihenő) helyzetbe.

6 Marás: Helyezze a készüléket a munkadarabra és kapcsolja be. Mindig mindkét kézzel fogja a gépet. Lassan nyomja a készüléket lefelé, míg a mélységállító nem érintkezik, ekkor rögzítse azt a rögzítő karral (4). Folyamatos, egyenletes mozgással marja ki a hornyot, vagy oldalazza le a munkadarabot stb. Ha a horonymarást befejezte, engedje el a ki/bekapcsolót, és ha már nem forog a gép, csak akkor emelje fel azt, különben belekaphat a horony szélébe, tönkretéve munkáját. Csak oldalt, vagy belül kifutó munkánál nem kell kötelezően leállítani a gépet felemelés előtt. Marás lépésenként: Ha mélyebb marást szeretne készíteni, ajánlott 2-3 lépésben elvégezni azt. 2-3 egyenlő részre oszthatja a marást, mindig egyre mélyebbre haladva. A marást mindig ugyanúgy végezze, de a mélységet állítsa egyre lejjebb. Marás a párhuzamos vezetővel: Helyezze a párhuzamos vezető (tartozék), rúdjait a talpba. Szorítsa meg mindkét recés fejű rögzítő csavart, miután a megfelelő méretre beállította azt. Sarkazás és profilozás: Ha profilozik a párhuzamos vezetővel, tegye azt. A készüléket két kézzel vezesse a munkadarab szélén, folyamatosan a megfelelő szögben tartva azt. Ha túlságosan nagy erőt fejt ki, hogy a vezetőt a munkadarab oldalához nyomja, azzal a munkadarab károsodását okozhatja. Marásirány: A marást mindig a marófej forgásával ellentétes irányban kell végezni. A forgásiránnyal azonos irányban való haladás kicsavarhatja a felhasználó kezéből a készüléket. Porkivezetés: A por belélegzése káros az egészségre. Mindig csatlakoztatott, és bekapcsolt porszívórendszerrel dolgozzon. A por elszívásához, ha nem rendelkezik mással, egy háztartási porszívó szívócsövét csatlakoztassa a porkivezető adapter nyílásához. Tippek: Ezekben, a témákban a weboldalon hasznos információkhoz juthat. A készüléket, a használati útmutatót és a tartozékokat eredeti csomagolásukban tárolja. Így mindig minden információ és alkatrész kéznél lesz. Fontos! A készülék nem ipari célú felhasználásra készült. Maximális napi használati ideje 2 óra. Garancia: A mindenkori jogszabályban rögzített idő. Amennyiben a fent leírtak nem kerülnek betartásra, a garancia érvényét veszti.

7 Technikai adatok: HYD 1204 Szerszámmozgatás Befogópatron Marókosár maximális lökete Névleges teljesítményfelvétel Leadott teljesítmény Üresjárati fordulatszám Gép magassága Feszültség Frekvencia Géptalp Ø 0-60mm Ø 8 mm 60 mm 1200 W 470 W fordulat/min 280 mm 230V 50/60 Hz 150 mm HYD 1205 Szerszámmozgatás Befogópatron Marókosár maximális lökete Névleges teljesítményfelvétel Leadott teljesítmény Üresjárati fordulatszám Gép magassága Feszültség Frekvencia Géptalp Ø 0-60mm Ø 12 mm 60 mm 1800 W 470 W /min 320 mm 230V 50/60 Hz 165 mm Tartozékok: Párhuzamos vezető és szerelvények Védő és elszívó plexi Villáskulcs Importálja: Devon Imp-Ex Kft Budapest Noszlopy-u. 34 Garanciális szerviz és raktár: Budapest XXI. (Csepel gyártelep) Központi-út 53/D

8 HYUNDAI FELSŐMARÓ Barkácsolási célra HYD 1204 HYD 1205 Devon Imp-Ex Kft.
