AKKUMULÁTOROS LÁNCFŰRÉSZ UC120DA / UC120DWA UC120DB / UC120DWBE. Használati utasítás

Átírás

1 MAKITA AKKUMULÁTOROS LÁNCFŰRÉSZ UC120DA / UC120DWA UC120DB / UC120DWBE Használati utasítás UC120DWA / UC120DWBE gyorstöltővel

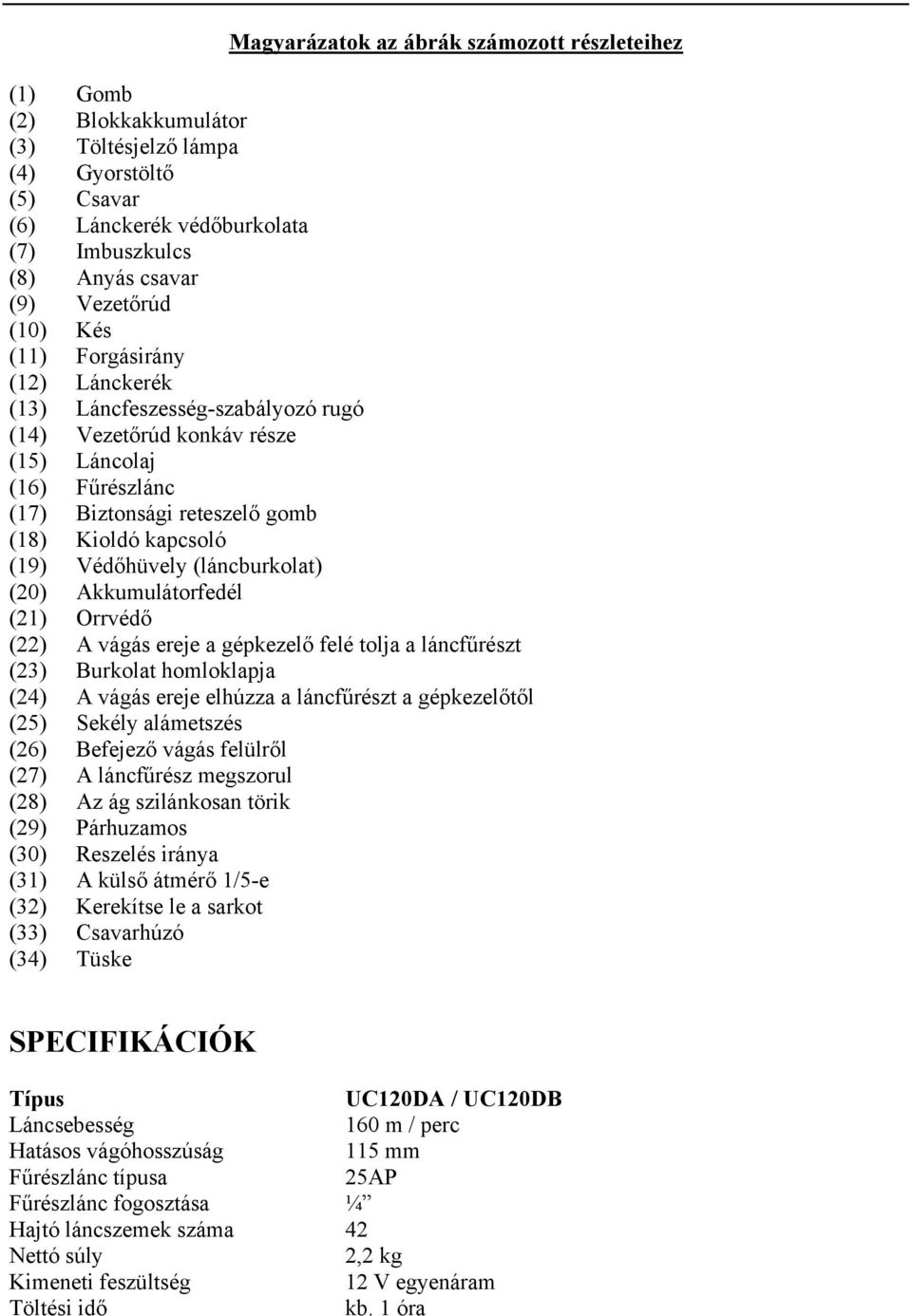

2 Magyarázatok az ábrák számozott részleteihez (1) Gomb (2) Blokkakkumulátor (3) Töltésjelző lámpa (4) Gyorstöltő (5) Csavar (6) Lánckerék védőburkolata (7) Imbuszkulcs (8) Anyás csavar (9) Vezetőrúd (10) Kés (11) Forgásirány (12) Lánckerék (13) Láncfeszesség-szabályozó rugó (14) Vezetőrúd konkáv része (15) Láncolaj (16) Fűrészlánc (17) Biztonsági reteszelő gomb (18) Kioldó kapcsoló (19) Védőhüvely (láncburkolat) (20) Akkumulátorfedél (21) Orrvédő (22) A vágás ereje a gépkezelő felé tolja a láncfűrészt (23) Burkolat homloklapja (24) A vágás ereje elhúzza a láncfűrészt a gépkezelőtől (25) Sekély alámetszés (26) Befejező vágás felülről (27) A láncfűrész megszorul (28) Az ág szilánkosan törik (29) Párhuzamos (30) Reszelés iránya (31) A külső átmérő 1/5-e (32) Kerekítse le a sarkot (33) Csavarhúzó (34) Tüske SPECIFIKÁCIÓK Típus UC120DA / UC120DB Láncsebesség 160 m / perc Hatásos vágóhosszúság 115 mm Fűrészlánc típusa 25AP Fűrészlánc fogosztása ¼ Hajtó láncszemek száma 42 Nettó súly 2,2 kg Kimeneti feszültség 12 V egyenáram Töltési idő kb. 1 óra

3 A folyamatos kutatási és fejlesztési munka következtében az itt megadott specifikációk előzetes értesítés nélkül módosulhatnak. Megjegyzés: A specifikációk országonként változhatnak. Munkavédelmi előírások Kérjük, hogy saját biztonsága érdekében olvassa el a mellékelt munkavédelmi utasításokat. A szimbólumok jelentése a következő: Csak beltéri használatra Olvassa el a Használati utasítást. KETTŐS SZIGETELÉS Töltésre kész Töltés folyamatban Töltés befejeződött Töltés késleltetése (akkumulátor túl forró) Hibás akkumulátor FONTOS MUNKAVÉDELMI SZABÁLYOK AZ AKKUTÖLTŐRE ÉS A BLOKKAKKUMULÁTORRA VONATKOZÓAN 1. ŐRIZZE MEG EZT A HASZNÁLATI UTASÍTÁST : Ez a Használati utasítás című kézikönyv fontos munkavédelmi és kezelési utasításokat tartalmaz az akkumulátortöltőre vonatkozóan. 2. Az akkumulátortöltő használata előtt tanulmányozza át (1) az akkumulátortöltőn, (2) az akkumulátoron és (3) az akkumulátorral működtetett gyártmányon olvasható összes utasítást és figyelmeztető jelzést. 3. FIGYELEM! A sérülésveszély csökkentése érdekében az akkumulátortöltővel csak MAKITA gyártmányú újratölthető akkumulátorokat szabad tölteni. Más fajta akkumulátor felrobbanhat, ami személyi sérülést és károkat okozhat. 4. Tilos a töltőt eső vagy hó hatásának kitenni. 5. A nem az akkumulátortöltő gyártója által ajánlott vagy forgalmazott szerelékek használata tűz, elektromos áramütés vagy személyi sérülés veszélyével járhat együtt. 6. Az elektromos csatlakozódugasz és csatlakozózsinór megrongálódási veszélyének csökkentése érdekében ne a zsinór, hanem a dugasz meghúzásával oldja a töltő csatlakozását.

4 7. A csatlakozózsinórt úgy kell elvezetni, hogy senki ne léphessen rá vagy botolhasson bele, illetve semmilyen más módon ne legyen kitéve a károsodás vagy megfeszülés veszélyének. 8. Tilos a töltő sérült csatlakozózsinórral vagy csatlakozódugasszal való működtetése. Az ilyen szerelékeket haladéktalanul ki kell cserélni. 9. Tilos a töltőt működésbe hozni, ha az korábban erőteljes ütődést szenvedett, leejtették vagy bármilyen más módon megsérült. Az ilyen töltővel hozzáértő javító szakemberhez kell fordulni. 10. Tilos a töltőt vagy a blokkakkumulátort szétszerelni. Ha a töltő vagy a blokkakkumulátor karbantartásra vagy javításra szorul, vigye hozzáértő javító szakemberhez. A helytelen összeszerelés ugyanis áramütés- vagy tűzveszélyt eredményezhet. 11. Az áramütés veszélyének csökkentése érdekében mindig húzza ki a töltő csatlakozózsinórját a hálózatból, mielőtt a töltőn bármilyen karbantartási vagy tisztítási munkába fogna. A kezelőszervek puszta lekapcsolása az ilyen veszélyt nem zárja ki. KIEGÉSZÍTŐ MUNKAVÉDELMI SZABÁLYOK AZ AKKU- TÖLTŐRE ÉS A BLOKKAKKUMULÁTORRA VONATKOZÓAN 1. Tilos a blokkakkumulátort 10 C (50 F) ALATTI vagy 40 C (104 F) FÖLÖTTI hőmérsékleten tölteni. 2. Tilos megkísérelni feszültségnövelő transzformátor, motorgenerátor vagy egyenáramú áramforrás használatát. 3. Tilos a töltő szellőzőnyílásait bármivel letakarni vagy eltömni. 4. Amikor a blokkakkumulátor használaton kívül van, mindig tegye rá az akkumulátorfedelet az akkumulátorkapcsokra. 5. Tilos az akkumulátort rövidre zárni: 1) Tilos a kapcsokhoz bármilyen elektromosan vezető anyaggal hozzáérni. 2) Kerülje a blokkakkumulátor olyan tartályban történő tárolását, amelyben másfajta fém tárgyak, például szegek, érmék, stb. is vannak. 3) Ne tegye ki a blokkakkumulátort víz vagy eső hatásának. Az akkumulátor zárlata nagy átfolyó áramerősséget, túlmelegedést, esetleges égéseket és akár tönkremenetelt is okozhat. 6. Tilos a gépet és a blokkakkumulátort olyan helyen tartani, ahol a hőmérséklet elérheti vagy meghaladhatja az 50 C-ot (122 F-ot). 7. Tilos a blokkakkumulátort elégetni, még akkor is, ha komoly károsodást szenvedett vagy teljesen elhasználódott. Tűzben a blokkakkumulátor felrobbanhat. 8. Kerülje az akkumulátor leejtését, rázását vagy odaütését valamihez. 9. Tilos a töltést bármiféle doboz vagy tartály belsejében végezni. Az akkumulátort a töltés idejére egy jól szellőztetett térségben kell elhelyezni.

5 KIEGÉSZÍTŐ MUNKAVÉDELMI SZABÁLYOK A LÁNCFŰRÉSZRE VONATKOZÓAN 1. Tilos a láncfűrészt eső hatásának kitenni. Ne használja a gépet nyirkos vagy nedves környezetben. 2. Amikor már jár a motor, mindkét kezével tartsa szilárdan a gépet. 3. A láncfűrészt a jelen Használati utasítás előírásainak megfelelően kell összeszerelni. 4. Ne nyúljon a géppel túlságosan messzire. Ügyeljen arra, hogy minden esetben jól megvesse a lábát és megőrizze az egyensúlyát. 5. A gép motorjának működése közben tartsa a láncfűrészt távol a testétől. 6. Mielőtt beindítaná a láncfűrészt, ellenőrizze, hogy a fűrészlánc nem ér-e hozzá semmihez. 7. Ha a láncfűrész működésében bármiféle rendellenességet észlel, haladéktalanul állítsa le a gépet. 8. Ha véletlenül leejti vagy valaminek erősen nekiüti a láncfűrészt, utána gondosan vizsgálja át. 9. A használaton kívüli láncfűrészt száraz, magasan fekvő vagy zárható helyen, gyermekektől távol kell tartani. Tároláshoz fel kell rakni a gépre a védőhüvelyt (avagy láncburkolatot). 10. Használjon védőszemüveget. A védőlábbeli, a kényelmes, de szorosan záródó ruházat, a védőkesztyű és a védősisak használata is ajánlott. 11. A vágás megkezdése előtt távolítson el a fáról vagy fából mindennemű szennyeződést, követ, meglazult kérget, szeget, U-kapcsot és drótot. 12. Rögzítse a munkadarabot, hogy munka közben ne mozdulhasson el váratlanul. Ügyeljen a levágott darabokra, nehogy megüssék. 13. Tuskók vagy hasonló tárgyak segítségével a vágás helyéhez közel támassza alá a munkadarabot, hogy a láncfűrész ne szorulhasson meg a vágásban. ŐRIZZE MEG EZEKET AZ UTASÍTÁSOKAT. KEZELÉSI UTASÍTÁSOK A blokkakkumulátor beszerelése és kiszerelése (1. ábra) A blokkakkumulátor behelyezése vagy eltávolítása előtt mindig kapcsolja ki a gépet. Ha ki akarja venni a blokkakkumulátort, tartsa lenyomva a mindkét oldalánál található gombokat, és úgy húzza ki az akkumulátort a gépből. Ha be akarja helyezni a blokkakkumulátort, hozza egy vonalba a blokkakkumulátoron lévő nyelvet a gép köpenyén található horonnyal, és csúsztassa be az akkumulátort a helyére. A blokkakkumulátort mindig ütközésig be kell tolni, hogy halk kattanással rögzüljön a helyén. Ellenkező esetben véletlenül kieshet a gépből és sérülést okozhat a gépkezelőnek vagy a közelben tartózkodó más személyeknek.

6 A blokkakkumulátor beillesztését ne erőltesse. Ha nem lehet könnyedén becsúsztatni, akkor a felhasználó minden bizonnyal nem a megfelelő módon próbálkozik. Töltés (2. ábra) Az új blokkakkumulátor nincsen feltöltve, használat előtt tehát önnek kell feltöltenie. Használja ehhez a DC1411 típusú gyorstöltőt. Dugja be a gyorstöltő csatlakozózsinórját a megfelelő váltóáramú hálózati aljzatba. A töltésjelző lámpa zöld fénnyel villogni kezd. Helyezze be a blokkakkumulátort a töltőbe oly módon, hogy a rajta lévő + és jelű kapcsok ugyanazon az oldalon legyenek, mint a gyorstöltő megfelelő jelzései. A blokkakkumulátort teljes terjedelmével rakja bele a töltőn kialakított üregbe, hogy az akkumulátor az üreg alján nyugodjon. Amint az akkumulátor bent van a töltőben, a töltésjelző lámpa fénye zöldről pirosra vált, és megkezdődik a töltés. Töltés közben a töltésjelző lámpa folyamatosan világít. A töltés befejeztével a töltésjelző lámpa fénye pirosról ismét zöldre vált. Töltés után húzza ki a töltő csatlakozózsinórját a hálózati aljzatból. A töltési időt illetően az alábbi táblázat ad útmutatást. Akkumulátor típusa Kapacitás (mah) Cellák száma Töltési idő kb. 60 perc kb. 65 perc A DC1411 típusú gyorstöltő Makita gyártmányú blokkakkumulátorok töltésére szolgál. Tilos a töltőt más célra vagy másmilyen gyártmányú akkumulátorok töltésére használni. Új vagy hosszú ideig nem használt blokkakkumulátor töltésekor előfordulhat, hogy az akkumulátor nem veszi fel a teljes töltést. Ez normális jelenség, nem utal hibára. Néhányszori teljes kisütés és feltöltés után a blokkakkumulátor teljesen újratölthető lesz. Ha egy közvetlenül működtetés után a gépből kivett vagy hosszabb ideig közvetlen napfény vagy hő hatásának kitett blokkakkumulátor töltésével próbálkozik, a töltésjelző lámpa néha piros fénnyel villogni kezd. Ilyen esetben várjon egy kicsit; amint lehűlt a blokkakkumulátor, meg fog kezdődni a töltés. A blokkakkumulátor gyorsabban lehűl, ha kiveszi a gyorstöltőből. Ha a töltésjelző lámpa váltakozva zöld és piros fénnyel villog, üzemzavar áll fenn és a töltés nem lehetséges. Ennek az lehet az oka, hogy a töltő vagy a blokkakkumulátor kapcsai eldugultak a portól, illetve hogy a blokkakkumulátor elhasználódott vagy megsérült. Ha két blokkakkumulátort szeretne feltölteni, a két töltés között hagyja 15 percig pihenni a gyorstöltőt. A fűrészlánc felszerelése és leszerelése A fűrészlánc fel- vagy leszerelése előtt mindig győződjön meg arról, hogy a gép kikapcsolt állapotban van-e, és a blokkakkumulátor ki lett-e húzva a gépből. A fűrészlánc fel- vagy leszerelése közben mindig viseljen védőkesztyűt. Egy csavarhúzó segítségével oldja a csavarokat, és vegye le a lánckerék védőburkolatát. (3. ábra)

7 A gép készletébe tartozó imbuszkulcs segítségével oldja az anyás csavart, majd vegye le a vezetőrudat. (4. ábra) Illessze rá a fűrészláncot a vezetőrúdra. Ügyeljen arra, hogy a kések a forgásirányba (vagyis a nyíl irányába) nézzenek. (5. ábra) Helyezze a fűrészláncot a lánckerék köré. Szerelje fel a vezetőrudat oly módon, hogy konkáv része érintkezésbe kerüljön a fűrészlánc feszességét szabályozó rugóval. (6. ábra) Az anyás csavar meghúzásával rögzítse a vezetőrudat. Szerelje vissza a lánckerék védőburkolatát, és a csavarok meghúzásával rögzítse. Kenés (7. ábra) A fűrészlánc megkenése előtt mindig győződjön meg arról, hogy a gép kikapcsolt állapotban van-e, és a blokkakkumulátor ki lett-e húzva a gépből. Gyümölcsfák metszésekor növényi olajat kell használni, mert az ásványi olaj kárt tehet a fákban. Minden egyes használat előtt egyenletesen kenje meg az egész fűrészláncot. A kenést akkor is el kell végezni, valahányszor a teljesen lemerült akkumulátort egy feltöltött akkumulátorral cseréljük ki. A kapcsoló működtetése (8. ábra) Mielőtt a blokkakkumulátort behelyezné a gépbe, minden esetben ellenőrizze, hogy a kioldó kapcsoló megfelelően működésbe lép-e, és elengedésekor visszatér-e KI helyzetébe. A kioldó kapcsoló véletlenszerű megnyomását egy biztonsági reteszelő gomb akadályozza meg. A gép elindításához nyomja be a biztonsági reteszelő gombot, majd nyomja meg a kioldó kapcsolót. A gép leállítása a kioldó elengedésével lehetséges. A gép szállítása (9. ábra) A gép szállítása előtt minden esetben vegye ki a blokkakkumulátort a gépből, és fedje le a vezetőrudat a védőhüvellyel. A blokkakkumulátorra is tegye rá az akkumulátorfedelet. Fák megmetszése A gép motorjának működése közben tartsa távol a fűrészláncot saját testétől. Miközben jár a motor, mindkét kezével tartsa szilárdan a gépet. Ne nyúljon túlságosan messzire a géppel. Minden esetben ügyeljen arra, hogy jól megvesse a lábát és megőrizze az egyensúlyát.

8 Mielőtt bekapcsolná a gépet, hozza érintkezésbe az orrvédőt / a burkolat homloklapját a levágandó ággal. Enélkül ugyanis a vezetőrúd imbolygó mozgásba jönne, ami a gépkezelő sérüléséhez vezethet. (10. és 11. ábra) Vastag ágak vágásakor először készítsen egy sekély alámetszést, majd felülről végezze el a befejező vágást. (12. ábra) Ha vastag ágak levágásával alulról próbálkozik, előfordulhat, hogy az ág körbefogja a fűrészláncot és beszorítja a vágásba. Ha vastag ágakat sekély alámetszés készítése nélkül próbál felülről levágni, szilánkosan törhet az ág. (13. ábra) Ha nem tudja a faanyagot egyetlen lendülettel teljesen átvágni: gyakoroljon enyhe nyomást a fogantyúra és folytassa a fűrészelést, majd egy kicsit húzza vissza a láncfűrészt; ezután egy kicsit lejjebb nyomja oda a tüskét és a fogantyú megemelésével fejezze be a vágást. (14. ábra) A fűrészlánc feszességének beállítása (15. és 16. ábra) Több órai használattól meglazulhat a fűrészlánc. Időnként nem árt használat előtt ellenőrizni a fűrészlánc feszességét. Fogja meg a fűrészláncot a vezetőrúd közepénél és emelje fel. A vezetőrúd és a fűrészlánc hevedere közötti hézagnak kb. 2-3 mm-esnek kell lennie. Ha nem ekkora, akkor egy kicsit lazítsa meg a vezetőrúd rögzítésére szolgáló anyás csavart. Ettől a fűrészlánc feszességét szabályozó rugó automatikusan kb. 2-3 mm-re állítja be a hézagot. Ellenőrizze, hogy a hézag tényleg kb. 2-3 mm-e, majd erősen húzza meg az anyás csavart. KARBANTARTÁS Mielőtt bármilyen munkát végezne a gépen, minden esetben győződjön meg arról, hogy a gép kikapcsolt állapotban van-e, és a blokkakkumulátor ki lett-e húzva a gépből. Ellenőrzés vagy karbantartás végzéséhez mindig húzzon védőkesztyűt. A fűrészlánc megreszelése Reszelje meg a fűrészláncot úgy, hogy a kések megfeleljenek a 17. ábrán jelzett előírásoknak (17-1. ábra: Felső lap szöge; ábra: Oldallap szöge; ábra: Felső reszelési szög; ábra: Mélységbeállító). (1) A kések megreszelése A kések megreszeléséhez használjon 4 mm külső átmérőjű kerek műhelyreszelőt. Oly módon helyezze a reszelőt a késre, hogy a reszelő 30 -os szöget zárjon be a vezetőrúddal, és a kés hegyétől a külső átmérő 1/5-ényire álljon ki. Reszelés közben tartsa a reszelőt egy síkban, és tolja saját magától elfelé. Ügyeljen arra, hogy visszahúzás közben a reszelő ne érjen a késekhez. (18. és 19. ábra)

9 (2) A mélységbeállítók megreszelése A mélységbeállítók megreszelését lapos reszelővel kell végezni. Reszelés közben tartsa a reszelőt egy síkban. (20. ábra) Eredeti alakjának megőrzése érdekében kerekítse le a mélységbeállító elülső sarkát. (21. ábra) Reszelés után mártsa a fűrészláncot olajba, és mossa le róla a reszelési forgácsokat és fűrészport. A vezetőrúd megtisztítása (22. ábra) A vezetőrúd hornyában forgácsok és fűrészpor gyűlik össze, amelyek eltömik a hornyot és gátolják az olaj folyását. A fűrészlánc megélezésekor és cseréjekor minden esetben tisztítsa ki a horonyból a forgácsokat és a fűrészport. A gép tárolása Tárolás előtt tisztítsa meg a gépet. A láncburkolat levétele után távolítsa el róla a forgácsokat és a fűrészport. Tisztítás után járassa a gépet terheletlenül. Ezután vegye ki a gépből a blokkakkumulátort, majd kenje meg a fűrészláncot és a vezetőrudat. A termék biztonságos és megbízható voltának megőrzése érdekében mindennemű javítást, karbantartást vagy beszabályozást a Makita erre felhatalmazott szervízközpontjával célszerű végeztetni. GARANCIA A jogszabályi / sajátos nemzeti rendelkezéseknek megfelelően garanciát vállalunk a Makita gyártmányú gépekre. A garancia nem terjed ki a normál kopásból és elhasználódásból, a túlterhelésből és a nem rendeltetésszerű használatból eredő károsodásokra. Reklamáció esetén a gépet szétszerelés nélkül és a GARANCIALEVÉL melléklésével küldje el saját márkakereskedőjéhez vagy a Makita szervízközpontjához. TARTOZÉKOK A jelen kézikönyvben ismertetett Makita gyártmányú géphez ezeket a tartozékokat vagy készülékeket ajánljuk használni. Bármilyen egyéb tartozék vagy készülék használata a személyi sérülés veszélyével járhat együtt. A tartozékokat és készülékeket csak rendeltetésszerűen és a célnak megfelelő módon szabad alkalmazni. Imbuszkulcs Védőhüvely Kerek műhelyreszelő
