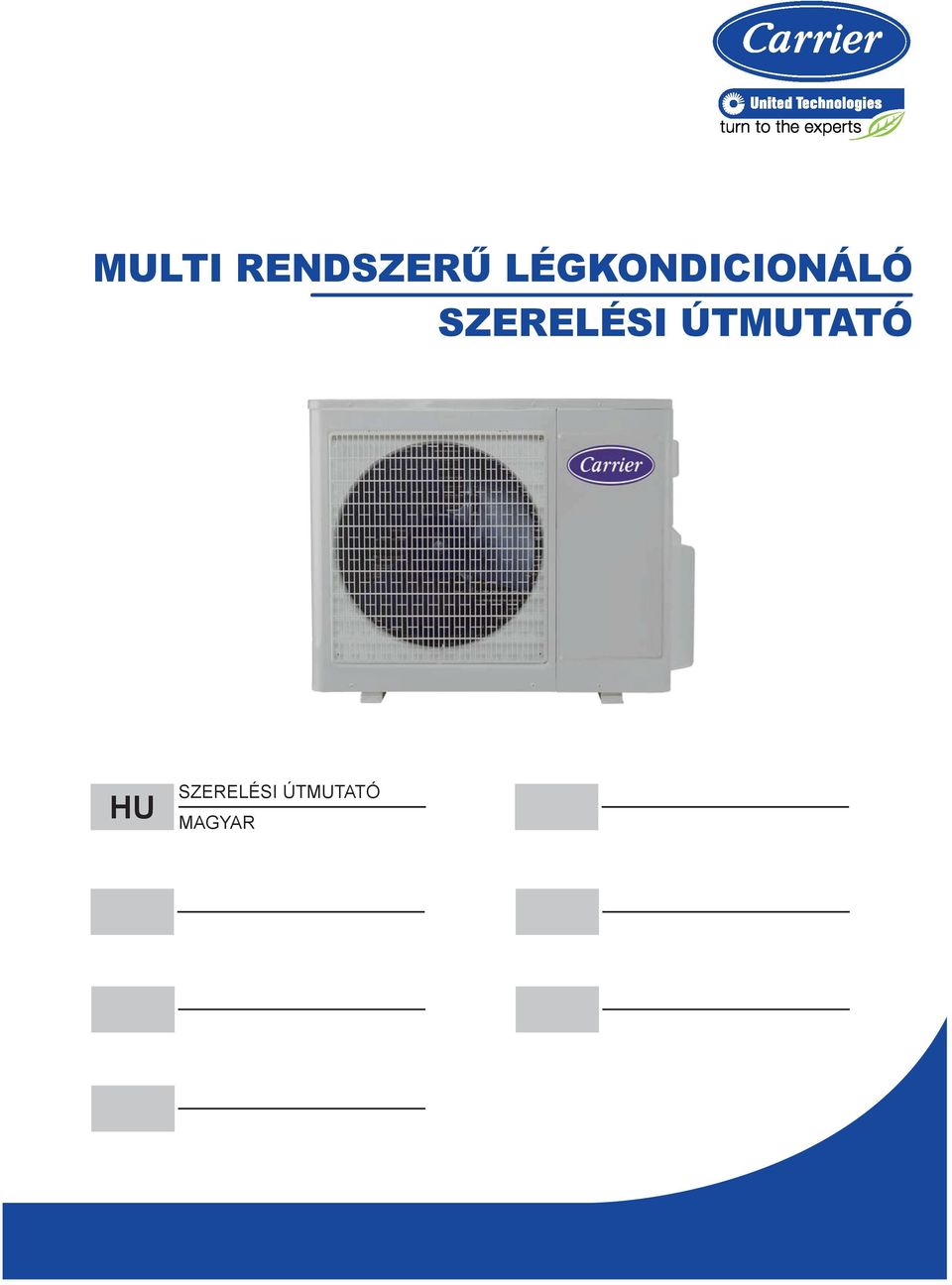

MULTI RENDSZERŰ LÉGKONDICIONÁLÓ SZERELÉSI ÚTMUTATÓ SZERELÉSI ÚTMUTATÓ MAGYAR

Save this PDF as:
 WORD  PNG  TXT  JPG

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "MULTI RENDSZERŰ LÉGKONDICIONÁLÓ SZERELÉSI ÚTMUTATÓ SZERELÉSI ÚTMUTATÓ MAGYAR"

Átírás

1 MULTI RENDSZERŰ LÉGKONDICIONÁLÓ SZERELÉSI ÚTMUTATÓ HU SZERELÉSI ÚTMUTATÓ MAGYAR

2 A termékről megállapították, hogy megfelel az Európai Unió kisfeszültségű berendezésekre vonatkozó irányelvének (2006/95/EK) és az elektromágneses zavarvédelemre vonatkozó irányelvének (2004/108/EK). A termék hulladékként való kezelése (hulladék elektromos és elektronikus berendezés) (A légkondicionáló európai országokban való használatakor a következő útmutatást kell követni) A terméken vagy az útmutatóban látható fenti jelölés arra emlékeztet, hogy a hulladék elektromos és elektronikus berendezést (a 2002/96/EK irányelv szerint) nem szabad az általános háztartási hulladékok közé helyezni. Ezt a készüléket tilos kommunális hulladékban elhelyezni. Az ártalmatlanításra különböző lehetőségek vannak: 1. Hatóságilag működtetett hulladékkezelő rendszer, ahol az elektronikus hulladékot a felhasználó ingyenesen kidobhatja. 2. Új termék vásárlásakor a kereskedő ingyenesen átveszi a régi terméket. 3. A gyártó ingyenes visszaveszi ártalmatlanításra a régi készüléket a felhasználótól. 4. Mivel a régi termékek értékes nyersanyagokat tartalmaznak, ezért eladhatók hulladékfém-felvásárlóknak. A hulladék erdőkben és környezetben történő elhelyezése veszélyezteti az ön egészségét, mivel veszélyes anyagok szivároghatnak be a talajvízbe és bejuthatnak a táplálékláncba. Típus Modellnév Méretek Névleges feszültség és Hz Kültéri egység 38QUS018DS2*/38VNM QUS027DS3*/38VNM x320x x315x860 38QUS036DS4*/38VNM x345x965 Falra szerelhető Beltéri egység 42QHF009DS*/42HVF-09 42QHF012DS*/42HVF-12 42QHF018DS*/42HVF x188x x188x x205x275 Légcsatornás Beltéri egység 42QSM009DS*/42SVM-09 42QSM012DS*/42SVM-12 42QSM018DS*/42SVM x635x x635x x635x V ~ 50 Hz Kazettás Beltéri egység 42QTD009DS*/42CVS-09 42QTD012DS*/42CVS-12 42QTD018DS*/42CVS x570x x570x x570x260 Konzolos Beltéri egység 42QFA009DS* 42QFA012DS* 42QFA018DS* 700x600x x600x x600x210 A gyártó fenntartja magának jogot a termék műszaki adatainak előzetes értesítés nélküli megváltoztatására. HU-1

3 TARTALOM 1. A FELSZERELÉS ELŐKÉSZÍTÉSE Biztonsági óvintézkedések Beltéri kombináció A BELTÉRI EGYSÉG FELSZERELÉSE Falra szerelhető beltéri egység Légcsatornás beltéri egység Kazettás beltéri egység Konzolos beltéri egység A KÜLTÉRI EGYSÉG FELSZERELÉSE A telepítés helyének kiválasztása A kültéri egység szerelési méretei A kültéri egység helyigénye kültéri egység felszerelése A kültéri egység vízelvezető csővezetékének felszerelése A HŰTŐKÖZEG CSŐVEZETÉKEZÉSI MUNKÁI Peremezés Csővezetékezési munka Hűtőközegcső Légtelenítés Tömítettségvizsgálat KÁBELEZÉS A kültéri egység villamos bekötése A beltéri egység villamos bekötése VÉGSŐ ELLENŐRZÉS ÉS PRÓBAÜZEM A végső ellenőrzés lépései Kézi működtetés Próbaüzem HU-2

4 1. A FELSZERELÉS ELŐKÉSZÍTÉSE 1.1. BIZTONSÁGI ÓVINTÉZKEDÉSEK A légkondicionáló berendezés felszerelése, beüzemelése és karbantartása veszélyes lehet a rendszeren belüli nyomás, az elektromos alkatrészek és a berendezés elhelyezése (tető, emelt szerkezetek stb.) miatt. A berendezés felszerelését, beüzemelését és karbantartását kizárólag szakképzett, jogosult telepítési és karbantartási szakember végezheti.. A berendezésen való munkánál tartsa be az útmutatóban, valamint a berendezésen elhelyezett címkéken és feliratokon jelzett óvintézkedéseket. Kövesse az összes biztonsági szabályt. Viseljen védőszemüveget és -kesztyűt. Forrasztásnál tartson a közelben oltóruhát és tűzoltó készüléket. Nagy tömegű berendezés kezelésekor, felszerelésekor és beállításakor körültekintően járjon el. Olvassa el figyelmesen ezeket az utasításokat, és maradéktalanul tartsa be az útmutatóban és a berendezésen elhelyezett összes figyelmeztetést és óvintézkedést. A különleges követelményeknél vegye figyelembe az épületekre vonatkozó helyi szabályokat és az országos elektromos előírásokat. VIGYÁZAT Ez a szimbólum személyi és akár életveszélyes sérülés lehetőségét jelzi. A hűtőgáz nehezebb a levegőnél, és az oxigén helyére lép. A jelentős szivárgás oxigénhiányhoz vezethet, különösen az alagsorban, és ekkor fennáll a fulladás veszélye, ami súlyos sérülést vagy akár halált okozhat. Ha a légkondicionálót kisméretű helyiségben szerelik fel, megfelelő intézkedésekkel biztosítani kell, hogy a hűtőközeg szivárgásánál a koncentráció ne haladja meg a kritikus szintet. Ha a telepítés során a hűtőközeg szivárogni kezd, akkor azonnal szellőztesse ki a helyiséget. A hűtőközegből mérgező gáz keletkezhet, ha meleggel érintkezik, amely fűtőberendezésből, kályhából vagy tűzhelyből származhat. Az ilyen gáz belélegzése súlyos sérülést vagy akár halált okozhat. Elektromos karbantartási munka végrehajtása előtt mindig válassza le a tápellátást. Az összekötő kábelt csatlakoztassa megfelelően. A helytelen csatlakoztatás az elektromos alkatrészek károsodásához vezethet. Az elektromos bekötésekhez az előírt kábeleket használja, és rögzítse ezeket szorosan a csatlakozóegységhez úgy, hogy ne hasson külső erő az egységre. Ügyeljen a megfelelő földelés biztosítására. Ne földelje a készülékeket gáz- vagy vízvezetékhez, villámhárítóhoz vagy telefon földvezetékéhez. Az elégtelen földelés áramütést okozhat, ami súlyos sérüléshez vagy akár halálhoz vezethet. Ügyeljen a csomagolóanyagok biztonságos kezelésére. A csomagolóanyagok, például szegek és más fém vagy fa alkatrészek szúrt sebet vagy egyéb sérülést okozhatnak. Tépje szét és dobja ki a műanyag csomagolózsákokat, hogy a gyerekek ne játszhassanak ezekkel. A műanyag zsákokkal játszó gyerekeknél fennáll a fulladás veszélye. Tilos a készüléket gyúlékony gázok környezetében üzembe helyezni. Ügyeljen a mellékelt és a pontosan megadott szerelési alkatrészek használatára. Egyéb alkatrészek használata az egység kiesését, vízszivárgást, áramütést, tüzet vagy a berendezés károsodását okozhatja. A rendszer telepítésekor vagy áthelyezésekor ügyeljen arra, hogy a megadott hűtőközegen (R410A) kívül levegő és semmilyen más anyag ne jusson be a hűtőkörbe. A légcsatornás és kazettás típusú beltéri egység karbantartását megfelelően képzett szakembernek kell végeznie, és a készüléket a padlószint felett legalább 2,5 m magasan kell elhelyezni. Az elektromos szerelést a szerelési útmutató, valamint az országos és helyi elektromos kábelezési szabályok szerint kell végrehajtani. Ügyeljen a külön tápellátási áramkör használatára. Ugyanazt a tápaljzatot ne ossza meg más berendezésekkel. HU-3

5 1. A FELSZERELÉS ELŐKÉSZÍTÉSE VIGYÁZAT Tilos az egységet átalakítani úgy, hogy biztonsági eszközöket távolítanak el belőle, vagy biztonsági alrendszereket hatástalanítanak. A hőkioldás váratlan alaphelyzetbe állása veszélyének elkerülése érdekében a berendezést nem szabad külső kapcsolóeszközön, például időzítőn keresztül működtetni, illetve olyan áramkörhöz csatlakoztatni, amelyet rendszeres időközönként be- és kikapcsolnak. Az elektromos bekötéshez az előírt kábeleket használja, amelyek a megfelelő hőmérséklet-tartományba eső szigeteléssel rendelkeznek. A nem megfelelő kábelek szivárgást, rendellenes hőtermelődést vagy tüzet okozhatnak. Ez a szimbólum anyagi kár és súlyos következmények lehetőségét jelzi. A személyi sérülések elkerülése érdekében óvatosan bánjon az éles szélű alkatrészekkel. Ne telepítse a beltéri és a kültéri egységet különleges környezeti feltételekkel rendelkező helyre. Ne szerelje olyan helyre, ahol az egység működési zaja felerősödik, illetve a kibocsátott zaj vagy levegő a szomszédokat zavarhatja. A vízelvezetési és csővezetékezési munkát a szerelési útmutatónak megfelelően kell végrehajtani. A helytelen vízelvezetés vízszivárgást és anyagi kárt okozhat. Ne szerelje fel a légkondicionáló berendezést a következő helyekre: Olyan helyre, ahol ásványolaj vagy arzénsav található. Olyan helyre, ahol korrozív gáz (például kénsavgáz) vagy gyúlékony gáz (például hígító) halmozódhat fel, vagy ahol gyúlékony anyagokat kezelnek. Olyan helyre, ahol a berendezések elektromágneses mezőket vagy nagyfrekvenciás felharmonikusokat állítanak elő. A termék a kiotói jegyzőkönyv hatálya alá tartozó fluortartalmú gázokat tartalmaz A gáz kémiai neve R410A A gáz globális felmelegedési potenciálja (GWP) Ragassza fel a mellékelt hűtőközegcímkét a töltési és/vagy visszanyerési hely közelében. 2. Eltávolíthatatlan tintával egyértelműen írja fel a hűtőközegcímkére a hűtőközeg betöltött mennyiségét. 3. Előzze meg a fluortartalmú gáz kiáramlását. Ügyeljen arra, hogy a fluortartalmú gáz ne kerülhessen a levegőbe a telepítés, a karbantartás és az ártalmatlanítás során. Ha a fluortartalmú gáz szivárgása észlelhető, a szivárgást azonnal meg kell szüntetni, és a javítást a lehető leggyorsabban végre kell hajtani. 4. A termék karbantartását kizárólag megfelelően képzett szakemberek végezhetik. 5. A termékben lévő fluortartalmú gáz bármilyen kezelését, például a termék áthelyezésekor vagy a gáz újratöltésekor, az üvegházhatású fluortartalmú gázokra vonatkozó EK 842/2006 számú szabályzatnak és a vonatkozó helyi törvényeknek megfelelően kell végrehajtani. 6. Ha bármilyen kérdése van, forduljon a forgalmazóhoz vagy a telepítőhöz. HU-4

6 1. A FELSZERELÉS ELŐKÉSZÍTÉSE 1.2 BELTÉRI ÖSSZEÁLLÍTÁS 2. rendszer 38QUS018DS2*/38VNM Egyetlen beltéri egység Két beltéri egység * 18+12* [*] a teljesítménycsökkenés miatt a két beltéri egység nem működhet egyidejűleg. 3. rendszer Egyetlen beltéri egység Két beltéri egység Három beltéri egység 38QUS027DS3*/38VNM rendszer Egyetlen beltéri egység Két beltéri egység Három beltéri egység Négy beltéri egység 38QUS036DS4*/38VNM A beltéri egységek összkapacitása nem érheti el a kültéri egység kapacitásának 130%-át. Ha az adott összeállítású beltéri egységek kapacitása nagyobb, mint a kültéri egység kapacitása, az összes beltéri egység egyidejű működtetése esetén csökkenhet a hatásfok. HU-5

7 2.1 FALRA SZERELT BELTÉRI EGYSÉG Tartozékok A beltéri egységeket a következő tartozékokkal szállítják. A műszaki adatoktól függően a típus és a mennyiség eltérő lehet. Tartozék neve Mennyiség Kialakítás Használat Útmutató 1 <Használati útmutató>, <Távirányító útmutatója> (vagy <Vezetékes vezérlő útmutatója>) Rögzítőlemez 1 Akassza fel a beltéri egységet Tipli 5 vagy 8 Szerelje fel a tartólemezt B önmetsző csavar 5 vagy 8 Szerelje fel a tartólemezt A következő tartozékok a távirányítóval kapcsolatosak. Tartozék neve Mennyiség Kialakítás Használat Távirányító 1 A légkondicionáló távirányítására szolgál Távirányító tartója 1 A távirányító falon való elhelyezéséhez A önmetsző csavar 2 A távirányító tartójának rögzítéséhez Elem 2 A távirányítóhoz Megjegyzés: A távirányítóval kapcsolatos tartozékok nem állnak rendelkezésre a vezetékes vezérlőt használó típusoknál. A vezetékes vezérlő tartozékait a vezérlőhöz mellékelt útmutató tartalmazza A telepítési helyszín kiválasztása Ahol nincs kitéve közvetlen napfénynek. Ahol nincsenek akadályok a légáramlás útjában. Ahol biztosítható az optimális levegőelosztás. Ahol a kondenzátum megfelelően és biztonságosan leereszthető. A beltéri egységet olyan falra/mennyezetre szerelje, amely rezgésmentes, és elegendően erős a készülék megtartására. Tartson elegendő térközt a beltéri egység körül a karbantartáshoz és a javításhoz. Ahol a légszűrő könnyen kivehető és tisztítható. Ahol a beltéri és a kültéri egység közötti csővezeték a megengedett határértékeken belül tartható. A beltéri egységet szerelje legalább 1 méter távolságra a televíziótól vagy rádiótól, így megelőzhető a torzítás a képernyőn és zaj keletkezése. A beltéri egységet szerelje a lehető legtávolabbra a fénycsövektől és izzólámpáktól, hogy biztosítható legyen a távirányító megfelelő működése. A beltéri egység legalacsonyabb mozgó alkatrészének javasolt telepítési magassága legalább 2,3 m. HU-6

8 A BELTÉRI EGYSÉG HELYIGÉNYE A tartólemez mérete Egység: mm C D Beltéri egység körvonala B Legalább 15 cm Legalább 12 cm Bal hátsó oldali hűtőanyagcső furata Ø65 A 09/12: (A:800, B:275, C:100, D:95) Jobb hátsó oldali hűtőanyagcső furata Ø65 Legalább 2,3 m Legalább 12 cm C D Beltéri egység körvonala B Megjegyzés: Tartsa be a nyilakkal jelölt távolságokat a faltól, mennyezettől, térelválasztótól és más akadályoktól. Bal hátsó oldali hűtőanyagcső furata Ø65 A 18: (A:940, B:275, C:110, D:100) Jobb hátsó oldali hűtőanyagcső furata Ø A szerelőlemez telepítése Helyezze el a szerelőlemezt vízszintesen, és szintezze a falon. Ha a fal téglából, betonból vagy hasonló anyagból készült, készítsen 5 mm átmérőjű furatokat, és helyezze be a rögzítőcsavaroknak megfelelő tipliket. Rögzítse a szerelőlemezt legalább 5 B típusú csavarral A csővezetékek elrendezése A csővezetéket hátra, balra, balra hátra vagy jobbra hátra lehet elvezetni. Balra Balra hátra Hátra Jobbra Furat készítése a falba Készítsen kifelé lejtő 65 mm-es furatot a falon. Beltéri egység Fal Kültéri egység A hűtőanyagcső, az elektromos kábel és a leeresztő vezetékek megfelelő elrendezése az alábbi ábrán látható. - Helyezze a leeresztőtömlőt a hűtőanyagcső alá. - Ügyeljen arra, hogy a leeresztőtömlőben ne legyen emelkedés vagy csavarodás. Beltéri egység Leeresztés A leeresztő vezetéknek teljes hosszában folytonosnak kell lennie, lefelé kell lejtenie, és a külső falig szigetelve kell lennie. Csatlakozókábel Leeresztőtömlő Cső helye Csatlakozócső Burkolószalag Hajlat A leeresztőtömlő csatlakozási helye a szerelési helyzetnek megfelelően választható. A leeresztőtömlő beállítása során a nem használt csatlakozót gumidugóval le kell zárni. S alak A leeresztő vezeték vége merüljön a víz alá A beltéri egység felfüggesztése Vezesse át a hűtőközeg vezetékeit a falon lévő furaton keresztül. Akassza fel a beltéri egységet a szerelőlemez felső kampójára, majd tolja a beltéri egység alsó részét a falig az alsó kampóra. A biztonságos elhelyezés ellenőrzéséhez mozgassa a beltéri egységet oldalirányban, valamint fel és le. HU-7

9 2.2 LÉGCSATORNÁS BELTÉRI EGYSÉG Tartozékok A készülékeket a következő tartozékokkal szállítják. A műszaki adatoktól függően a típus és a mennyiség eltérő lehet. Tartozék neve Mennyiség Kialakítás Használat Útmutató 2 <Felhasználói kézikönyv>, <Távirányító útmutatója> (vagy <Vezetékes vezérlő útmutatója>) Csőszigetelő anyag 2 Szigetelés Tömítőszivacs 1 A légbeszívás irányának megváltoztatásához. A következő tartozékok a távirányítóval kapcsolatosak. Tartozék neve Mennyiség Kialakítás Használat Távirányító 1 A légkondicionáló távirányítására szolgál Távirányító tartója 1 A távirányító falon való elhelyezéséhez Önmetsző csavar 2 A távirányító tartójának rögzítéséhez Elem 2 A távirányítóhoz Csatlakozókábel a kijelzőhöz (2 m) 1 n. a. A kijelző és a vezérlőpanel közötti kábel. Megjegyzés: A távirányítóval kapcsolatos tartozékok nem állnak rendelkezésre a vezetékes vezérlőt használó típusoknál. A vezetékes vezérlő tartozékait a vezérlőhöz mellékelt útmutató tartalmazza A telepítési helyszín kiválasztása Ahol nincs kitéve közvetlen napfénynek. Ahol nincsenek akadályok a légáramlás útjában. Ahol biztosítható az optimális levegőelosztás. Ahol a kondenzátum megfelelően és biztonságosan leereszthető. A beltéri egységet olyan falra/mennyezetre szerelje, amely rezgésmentes, és elegendően erős a készülék megtartására. Tartson elegendő térközt a beltéri egység körül a karbantartáshoz és a javításhoz. Ahol a légszűrő könnyen kivehető és tisztítható. Ahol a beltéri és a kültéri egység közötti csővezeték a megengedett határértékeken belül tartható. A beltéri egységet szerelje legalább 1 méter távolságra a televíziótól vagy rádiótól, így megelőzhető a torzítás a képernyőn és zaj keletkezése. A beltéri egységet szerelje a lehető legtávolabbra a fénycsövektől és izzólámpáktól, hogy biztosítható legyen a távirányító megfelelő működése. Legalább 200 mm Legalább 300 mm 600 mm 600 mm Ellenőrzőnyílás Megjegyzés: Ellenőrizze, hogy elegendő hely áll-e rendelkezésre a szereléshez és a karbantartáshoz. HU-8

10 A BELTÉRI EGYSÉG HELYIGÉNYE Külső méretek és a levegőkimenet nyílásának mérete Egység: mm A visszatérő levegő nyílásának mérete A ventilátornyílás körüli szabad hely Légszűrő Légszűrő Elektromos vezérlőszekrény A szerelőfülek méretei Elektromos vezérlőszekrény Külső méretek A levegőkimenet nyílásának mérete A visszatérő levegő nyílásának mérete A szerelőkampók méretei Új levegőbemenet Típus A B C D E F G H I J K L M N O P T 09/ Ø Ø90 HU-9

11 A beltéri egység felszerelése előtt javasolt az Y-csukló felszerelése. Az egység kicsomagolás alatti és utáni mozgatásánál ügyeljen arra, hogy kampóinál fogva emelje azt. Ne gyakoroljon nyomást az egyéb alkatrészekre, különösen ne a hűtőközeg, a vízelvezetés csővezetékére és a peremes alkatrészekre A tartócsavarok felszerelése Jelölje meg a mennyezeten a beltéri egység kívánt felszerelési pontjait Készítsen furatot a megjelölt helyeken, majd helyezze be a tipliket. Használja a meglévő mennyezeti tartókat, vagy állítson össze alkalmas tartókat. MEGJEGYZÉS Meglévő mennyezetnél használja a furat-a-tipliben, süllyesztett beépítést. Beton Beépítés Furat a tipliben Furat a dugóban Tartócsavar ( 3/8 hüvelykes vagy M10) nem tartozék Szerelje be a tartócsavarokat (4 darab W3/8 vagy M10-es tartócsavart használjon) a mennyezet típusától függően. Ügyeljen arra, hogy a mennyezet elegendően erős legyen a készülék megtartására. Az egység felfüggesztése előtt ellenőrizze az egyes tartócsavarok erősségét. A rázkódás megelőzése érdekében szükség lehet a mennyezetkeret megerősítésére. A részleteket beszélje meg építésszel vagy áccsal A beltéri egység felfüggesztése Csavarjon dupla anyát minden tartócsavarra helyet hagyva a beltéri egység felfüggesztéséhez Akassza fel a beltéri egységet a tartócsavarokra a két anya közé. Ütésálló rugózó elem Csavar anya Alátét Túlnyúló rész Csavaros függesztő csapszeg Csavarja be az anyákat az egység felfüggesztéséhez Szintező használatával állítsa szintbe az egységet mind a négy oldalon. HU-10

12 2.2.5 A leeresztőtömlő felszerelése Vegye le a leeresztőtömlő csatlakozási pontjának fedelét. Csatlakoztassa a rugalmas tömlőt (nem tartozék, I.D.: Ø25) a leeresztőtömlő csatlakozási pontjához. Rögzítse szorosan a beltéri egységhez csőbilinccsel (nem tartozék). Szerelje a rugalmas tömlőt szorosan a műanyag vízcsőhöz műanyagragasztóval. Tekerje be a leeresztőtömlőt a szigetelőanyaggal. Beltéri egység Csőbilincs Rugalmas tömlő Műanyag vízcső Leeresztőtömlő csatlakozási pontja (O.D.:Ø25) Műanyagragasztó Leeresztőtömlő csatlakoztatás Leeresztőszivattyú nélküli egységnél Szereljen fel vízszintes leeresztőcsövet 1/100 vagy nagyobb lejtéssel, és rögzítse azt függesztőkkel (1,0~1,5 m). Szereljen U-csapdát a leeresztőcső végére, hogy kellemetlen szag ne juthasson el a beltéri egységhez. A leeresztőcsövet ne felfelé mutató helyzetben szerelje fel. Ekkor a víz visszafolyhat a készülékbe. 1,0 1,5 m Áthajlás 1/100 Leeresztőszivattyúval rendelkező egységnél A leeresztőcsövet a rugalmas tömlőtől 200 mm távolságon belül kell felszerelni, majd szereljen fel vízszintes leeresztőcsövet 1/100 vagy nagyobb lejtéssel, és rögzítse függesztőkkel (1,0~1,5 m). A rugalmas tömlőt nem szabad felfelé mutató helyzetben felszerelni; ekkor a víz visszafolyhat a készülékbe. 1,0 1,5 m Áthajlás 1/100 Max. 550 mm A vízelvezető vizsgálata Szivattyú nélküli egységnél A légcsatorna csatlakoztatása előtt hajtson végre vízelvezetési próbát. Fokozatosan töltsön kb. 2 liter vizet a beltéri egység leeresztőtartályába a töltőcsővel. Ellenőrizze, hogy a víz átfolyik-e a leeresztőcsövön. Ellenőrizze, hogy a víz kicsöpög-e a leeresztőcső végén. Ügyeljen arra, hogy ne legyen vízszivárgás a leeresztés során Szivattyú nélküli egység HU-11 Töltőcső

13 Szivattyúval rendelkező egységnél Vegye le a vízellátás bemenetének fedelét a fedél elforgatásával és húzásával. Fokozatosan töltsön kb. 2 liter vizet a beltéri egységbe a töltőcsővel. Üzemeltesse az egységet hűtés üzemmódban, és ellenőrizze a leeresztőszivattyú működését (a leeresztőcső hosszúságától függően kb. 1 perc után kezd folyni a víz). Ellenőrizze, hogy a víz átfolyik-e a leeresztőcsövön. Ellenőrizze, hogy a víz kicsöpög-e a leeresztőcső végén. Ügyeljen arra, hogy ne legyen vízszivárgás a leeresztés során. Szerelje vissza a vízellátás bemenetének fedelét. Szivattyúval rendelkező egység Vízellátás bemenete Fedél A légcsatorna közvetlenül a beltéri egységre való helyezése helyett használjon függesztőrudakat a csatlakozócsatorna szereléséhez. A rezgés megelőzése érdekében használjon nem gyúlékony gumielemeket. Ha a külső ellenállás túl nagy (például a légcsatorna jelentős meghosszabbítása miatt), a légáramlás mennyisége nagyon alacsonyra eshet a levegőkimeneten. Kérje szakember segítségét a ventilátor fordulatszámának növeléséhez vagy a külső ellenállásnak megfelelő statikus nyomás növeléséhez A légcsatorna felszerelése A légcsatorna csatlakoztatása (nem tartozék) Csatlakoztassa a légcsatornát és a bemenetoldali/kimenetoldali keretet (nem tartozék) Rögzítse csavarokkal a keretet a készülékhez Tekerje be a keret és a légcsatorna csatlakozási területét alumíniumszalaggal vagy hasonló anyaggal, hogy megelőzhető legyen a levegő elszökése. MEGJEGYZÉS Az egység megfelelő teljesítményének biztosítása érdekében a levegőbemenetnek és a levegőkimenetnek elegendően távol kell lennie egymástól. Gumielem Gumielem Szigetelőkamra Levegőkimenet Szigetelőkamra Ellenőrzőnyílás Légszűrő Levegőbemenet A légcsatorna bemenetoldali csatlakoztatásakor ügyeljen a levegőszűrő (nem tartozék) behelyezésére. Ügyeljen a légcsatorna szigetelésére, hogy megelőzhető legyen a lecsapódás kialakulása. A ventilátorteljesítmény alakulását megjelenítő grafikont a műszaki dokumentációban találja. HU-12

14 2.2.7 A légszellőzés irányának módosítása (lehetőségek: hátsó vagy alsó) MEGJEGYZÉS Alapkiépítésben a levegő a hátsó oldalon lép be. A légbeszívás iránya a helyszínen megváltoztatható (hátsó helyett alsó) a következő eljárás végrehajtásával. 1. Vegye ki a légszűrőt a keretből (két helyen). Vegye le a keretet a hátsó oldalról. Vegye le a szellőzőpanelt a hátsó oldalról. 2. Helyezze be a tömítőszivacsot a következő ábrán látható módon. Helyezze vissza a levett keretet és szellőzőpanelt a hátsó oldalon. Keret Szellőzőpanel Tömítőszivacs 3. Helyezze be a légszűrőt a keretbe az ábrán látható módon A friss levegő csatornájának felszerelése Valamennyi beltéri egységen nyílás található a friss levegő csövének bekötéséhez. A nyílás mérete a következő: Csatornacsatlakozás friss levegő számára MODELL 09~18 HU-13

15 2.3 CASSETTE TYPE INDOOR Tartozékok A beltéri egységeket a következő tartozékokkal szállítják. A műszaki adatoktól függően a típus és a mennyiség eltérő lehet. Tartozék neve Mennyiség Kialakítás Használat Útmutató 2 <Felhasználói kézikönyv>, <Távirányító útmutatója> (vagy <Vezetékes vezérlő útmutatója>) A következő tartozékok a távirányítóval kapcsolatosak. Tartozék neve Mennyiség Kialakítás Használat Távirányító 1 A légkondicionáló távirányítására szolgál Távirányító tartója 1 A távirányító falon való elhelyezéséhez Önmetsző csavar 2 A távirányító tartójának rögzítéséhez Elem 2 A távirányítóhoz Megjegyzés: A távirányítóval kapcsolatos tartozékok nem állnak rendelkezésre a vezetékes vezérlőt használó típusoknál. A vezetékes vezérlő tartozékait a vezérlőhöz mellékelt útmutató tartalmazza. Különállóan csomagolt alkatrész Tartozék neve Mennyiség Kialakítás Használat Panel 1 / A telepítési helyszín kiválasztása Ahol nincs kitéve közvetlen napfénynek. Ahol nincsenek akadályok a légáramlás útjában. Ahol biztosítható az optimális levegőelosztás. Ahol a kondenzátum megfelelően és biztonságosan leereszthető. A beltéri egységet olyan falra/mennyezetre szerelje, amely rezgésmentes, és elegendően erős a készülék megtartására. Tartson elegendő térközt a beltéri egység körül a karbantartáshoz és a javításhoz. Ahol a légszűrő könnyen kivehető és tisztítható. Ahol a beltéri és a kültéri egység közötti csővezeték a megengedett határértékeken belül tartható. A beltéri egységet szerelje legalább 1 méter távolságra a televíziótól vagy rádiótól, így megelőzhető a torzítás a képernyőn és zaj keletkezése. A beltéri egységet szerelje a lehető legtávolabbra a fénycsövektől és izzólámpáktól, hogy biztosítható legyen a távirányító megfelelő működése. HU-14

16 A BELTÉRI EGYSÉG HELYIGÉNYE Térköz a faltól és más akadályoktól Egység: mm Külső méretek Leeresztőtömlő csatlakozási pontja Hűtőközegcső csatlakozási pontja Leeresztőtömlő csatlakozási pontja Hűtőközegcső csatlakozási pontja 523 (kampó helye) 570 (készülékház) 647 (panel) Mennyezet Kivezetés Bemenet Kivezetés 600 mm (mennyezeti furat) Panel Padlószint 545 (kampó helye) 570 (készülékház) 647 (panel) Friss levegő nyílása (Ø65) HU-15

17 A beltéri egység felszerelése előtt javasolt az Y-csukló felszerelése. Az egység kicsomagolás alatti és utáni mozgatásánál ügyeljen arra, hogy kampóinál fogva emelje azt. Ne gyakoroljon nyomást az egyéb alkatrészekre, különösen ne a hűtőközeg és a vízelvezetés csővezetékére A tartócsavarok felszerelése Jelölje meg a mennyezeten a beltéri egység kívánt felszerelési pontjait Készítsen furatot a megjelölt helyeken, majd helyezze be a tipliket. Használja a meglévő mennyezeti tartókat, vagy állítson össze alkalmas tartókat. MEGJEGYZÉS Meglévő mennyezetnél használja a furat-a-tipliben, süllyesztett beépítést. Beton Beépítés Furat a tipliben Furat a dugóban Tartócsavar ( 3/8 hüvelykes vagy M10) nem tartozék Szerelje be a tartócsavarokat (4 darab W3/8 vagy M10-es tartócsavart használjon) a mennyezet típusától függően. Ügyeljen arra, hogy a mennyezet elegendően erős legyen a készülék megtartására. Az egység felfüggesztése előtt ellenőrizze az egyes tartócsavarok erősségét. A rázkódás megelőzése érdekében szükség lehet a mennyezetkeret megerősítésére. A részleteket beszélje meg építésszel vagy áccsal A beltéri egység felfüggesztése Csavarjon dupla anyát minden tartócsavarra helyet hagyva a beltéri egység felfüggesztéséhez Akassza fel a beltéri egységet a tartócsavarokra a két anya közé. Ütésálló rugózó elem Csavar anya Készülékház L Alátét Túlnyúló rész Csavaros függesztő csapszeg Mennyezet Csavarja be az anyákat az egység felfüggesztéséhez. Ellenőrizze, hogy a beltéri egység alsó oldala mm-rel magasabban legyen a mennyezet alsó felületénél. Az L a felszerelési kampó csavarhosszúságának kb. fele Szintező használatával állítsa szintbe az egységet, ügyeljen arra, hogy a készülékház vízszintes szintje a ±1 értéken belül legyen. HU-16

18 2.3.5 A leeresztőtömlő felszerelése Vegye le a leeresztőtömlő csatlakozási pontjának fedelét. Csatlakoztassa a rugalmas tömlőt (nem tartozék, I.D.: Ø25) a leeresztőtömlő csatlakozási pontjához. Rögzítse szorosan a beltéri egységhez csőbilinccsel (nem tartozék). Szerelje a rugalmas tömlőt szorosan a műanyag vízcsőhöz műanyagragasztóval. Tekerje be a leeresztőtömlőt a szigetelőanyaggal. Beltéri egység Csőbilincs Rugalmas tömlő Műanyag vízcső Leeresztőtömlő csatlakozási pontja (O.D.:Ø25) Műanyagragasztó Leeresztőtömlő csatlakoztatás A kazettás készülék leeresztőszivattyúval rendelkezik. A leeresztőcsövet a rugalmas tömlőtől 200 mm távolságon belül kell felszerelni, majd szereljen fel vízszintes leeresztőcsövet 1/100 vagy nagyobb lejtéssel, és rögzítse függesztőkkel (1,0~1,5 m). A rugalmas tömlőt nem szabad felfelé mutató helyzetben felszerelni; ekkor a víz visszafolyhat a készülékbe. 1,0 1,5 m Áthajlás 1/100 Max. 750 mm Leeresztőtömlő csatlakozási pontja A vízelvezető vizsgálata A próbaüzem részeként hajtsa végre a vízelvezetési ellenőrzést. Üzemeltesse az egységet hűtés üzemmódban, és ellenőrizze a leeresztőszivattyú működését (a leeresztőcső hosszúságától függően kb. 1 perc után kezd folyni a víz). Ellenőrizze, hogy a víz átfolyik-e a leeresztőcsövön. Ellenőrizze, hogy a víz kicsöpög-e a leeresztőcső végén. Ügyeljen arra, hogy ne legyen vízszivárgás a leeresztés során. HU-17

19 A panel felszerelése előtt távolítsa el a szállításnál használt párnát a ventilátornál. A csővezetékezési és a kábelezési munka befejezése után szerelje fel a panelt az alábbi utasítások szerint. A panel csatlakozási részeinek, a mennyezet felületének és a beltéri egységnek szorosan kell illeszkedniük. Az ezek közötti bármely hézag levegőszivárgást okoz, ami lecsapódáshoz vagy vízszivárgáshoz vezet A panel felszerelése Nyomja meg egyidejűleg a két rácskapcsolót, majd emelje fel a rácsot, és vegye le a levegőbemenet rácsát. Rácskapcsoló A panel felszerelése Igazítsa a panelen lévő jelet a készülékházon lévő jelhez. Rögzítse a panelt a készülékházhoz a 4 csavarral. Húzza meg egyenletesen a csavarokat ügyelve arra, hogy ne legyen hézag a készülékház és a panel között, és hogy a panel szegélye megfelelően érintkezzen a mennyezettel. Csatlakoztassa a lengetőmotor kábelét a készülékház megfelelő részén. Csavar (panellel) A levegőbemeneti rács felszerelése Akassza a levegőbemeneti rács mögötti kampót a panelra. Csatlakoztassa a kijelző kábelét a készülékház megfelelő dugójába. Helyezze a fedelet a levegőbemeneti rácsra és a rácskapcsolóra. HU-18

20 2.4 KONZOLOS BELTÉRI EGYSÉG Tartozékok A beltéri egységeket a következő tartozékokkal szállítják. A műszaki adatoktól függően a típus és a mennyiség eltérő lehet. Tartozék neve Mennyiség Kialakítás Használat Útmutató 2 <Felhasználói kézikönyv>, <Távirányító útmutatója> (vagy <Vezetékes vezérlő útmutatója>) Kampó 2 A felszereléshez. A következő tartozékok a távirányítóval kapcsolatosak. Tartozék neve Mennyiség Kialakítás Használat Távirányító 1 A légkondicionáló távirányítására szolgál Távirányító tartója 1 A távirányító falon való elhelyezéséhez Önmetsző csavar 2 A távirányító tartójának rögzítéséhez Elem 2 A távirányítóhoz Megjegyzés: A távirányítóval kapcsolatos tartozékok nem állnak rendelkezésre a vezetékes vezérlőt használó típusoknál. A vezetékes vezérlő tartozékait a vezérlőhöz mellékelt útmutató tartalmazza A telepítési helyszín kiválasztása Ahol nincs kitéve közvetlen napfénynek. Ahol nincsenek akadályok a légáramlás útjában. Ahol biztosítható az optimális levegőelosztás. Ahol a kondenzátum megfelelően és biztonságosan leereszthető. A beltéri egységet olyan falra/mennyezetre szerelje, amely rezgésmentes, és elegendően erős a készülék megtartására. Tartson elegendő térközt a beltéri egység körül a karbantartáshoz és a javításhoz. Ahol a légszűrő könnyen kivehető és tisztítható. Ahol a beltéri és a kültéri egység közötti csővezeték a megengedett határértékeken belül tartható. A beltéri egységet szerelje legalább 1 méter távolságra a televíziótól vagy rádiótól, így megelőzhető a torzítás a képernyőn és zaj keletkezése. A beltéri egységet szerelje a lehető legtávolabbra a fénycsövektől és izzólámpáktól, hogy biztosítható legyen a távirányító megfelelő működése. HU-19

21 Ellenőrizze, hogy elegendő hely áll-e rendelkezésre a szereléshez és a karbantartáshoz. A BELTÉRI EGYSÉG HELYIGÉNYE Külső méretek Egység: mm Kampó HU-20

22 A beltéri egység felfüggesztése Rögzítse a horgot az önmetsző csavarral a falra. Kampó Önmetsző csavar Alátét Függessze fel a belső egységet a horogra. Az egységet függőleges helyzetben kell felszerelni. Nem lehet hézag a készülék és a padló között. Nem lehet hézag a készülék és a padló között A csövek és kábelek csatlakoztatása Nyomja meg egyidejűleg a két kapcsolót, majd nyissa ki a panelt Vegye le a huzalt, és vegye ki a panelt. HU-21

23 Szerelje le a 4 csavart, majd vegye le a keretet az alsó oldalról. kezdve A keret levétele után láthatóvá válik a csővezeték és a leeresztőtömlő csatlakozási pontja. Csővezeték csatlakozási pontja Leeresztőtömlő csatlakozási pontja Vegye le a szerelési tartót, és vegye ki a kapcsolóblokk fedelét. Ekkor láthatóvá válnak kábelcsatlakozók. Szerelési tartó Kapcsolóblokk fedele A leeresztőtömlő felszerelése A leeresztő vezetéknek teljes hosszában folytonosnak kell lennie, lefelé kell lejtenie, és a külső falig szigetelve kell lennie. Hajlat S alak HU-22

24 3. A KÜLTÉRI EGYSÉG FELSZERELÉSE 3.1 TARTOZÉKOK A kültéri egységeket a következő tartozékokkal szállítják. A műszaki adatoktól függően a típus és a mennyiség eltérő lehet. Tartozék neve Mennyiség Kialakítás Használat Útmutató 1 <Telepítési kézikönyv> Tömítés 1 A leeresztő kimenet tömítése a kültéri egységnél. Kampó 1 Leeresztőtömlő csatlakoztatása a kültéri egységnél TELEPÍTÉSI HELYSZÍN VÁLASZTÁSA Ahol nincs kitéve esőnek vagy közvetlen napfénynek. Ahol megfelelő a szellőzés és nincsenek akadályok a levegőbemenet vagy -kimenet útjában. Ahol nem növekszik a kültéri egység működési zaja vagy rezgése. Ahol nem okoz ürítési problémát a víz elvezetése. A kültéri egységet olyan helyre szerelje fel, amely elegendően teherbíró az egység tömegéhez. Ahol megfelelő térközök állnak rendelkezésre. Ahol a beltéri és a kültéri egység közötti csővezeték a megengedett határértékeken belül tartható. Havazásnak és nagy hidegnek kitett területeken kerülje a kültéri egység olyan helyre szerelését, ahol hó fedheti be. Ha erős havazás várható, helyi jég- vagy hóállványt, illetve helyi szélterelőt kell felszerelni a hólerakódás és/vagy a légbemenet eltömődésének megakadályozása érdekében. Ha olyan helyre szereli a kültéri egységet, ahol mindig erős szélnek van kitéve, szélterelő használata javasolt. Erős szél 3.3 A KÜLTÉRI EGYSÉG SZERELÉSI MÉRETEI W B H D A Külső méretek Típus W H D A B HU-23

25 3. A KÜLTÉRI EGYSÉG FELSZERELÉSE 3.4 A KÜLTÉRI EGYSÉG HELYIGÉNYE Egy egység felszerelése (Fal vagy akadály) Levegőbemenet Levegőbemenet N Karbantartó csatorna Csavarral való rögzítés M Levegőkimenet P Két vagy több egység párhuzamos csatlakoztatása egység: cm Elülső és hátsó oldalak párhuzamos csatlakoztatása egység: cm 3.5 A KÜLTÉRI EGYSÉG FELSZERELÉSE A felszerelés előtt ellenőrizze a talapzat erősségét és vízszintességét, hogy elkerülhető legyen rendellenes hang keletkezése. Horgonycsavarokkal (M10) rögzítse szorosan a talapzatot, hogy elkerülhető legyen az összedőlés. Szerelje fel az alapzatot és a rezgésálló gumikat, hogy közvetlenül megtámasszák a rögzítőláb alsó felületét, amely érintkezik a kültéri egység alsó lemezével. Kültéri egység Rezgésálló gumi Horgonycsavar (M10) Furat (Ø100 mm x mélység: 150 mm) Vízelvezetés (szélesség: 100 mm x mélység: 150 mm) 3.6 A VÍZELVEZETŐ CSŐVEZETÉK FELSZERELÉSE A KÜLTÉRI EGYSÉGNÉL Csatlakoztasson a leeresztő kimenethez egy hosszabbító leeresztőtömlőt. Helyezze fel a tömítést a leeresztő kimenetre. Helyezze a leeresztő kimenetet a kültéri egység alaptartályának furatába, és forgassa el 90 fokkal a biztonságos illesztéshez. Tömítés Kültéri egység alaptartályának furata Leeresztő kimenet Leeresztőtömlő (nem tartozék) HU-24

26 4. A HŰTŐKÖZEG CSŐVEZETÉKEZÉSI MUNKÁI Ellenőrizze, hogy a beltéri és a kültéri egység közötti magasságkülönbség, valamint a hűtőközegcső teljes hosszúsága megfelel-e az előírásoknak. A beltéri és a kültéri egység felszerelését követően a hűtőközeg csővezetékezési munkáinál először a beltéri oldalon csatlakoztassa a csövet, majd ezután a kültéri oldalon. A csővégeket mindig zárja le sapkával vagy borítással, és ezt a csatlakoztatás végrehajtásáig ne távolítsa el. Ügyeljen arra, hogy minden kültéri csővezeték egészen az egységen belüli csatlakozásig szigetelve legyen. Bármely szabad csővezeték lecsapódást, illetve érintésnél égést okozhat. Ha a kültéri egység feljebb van, a szintkülönbség pedig meghaladja a 10 métert, javasolt U alakú olajgyűjtő görbületek kialakítása 5 8 méterenként a gázcsőben. Az U alakú olajgyűjtő görbületek sugara legalább 10 cm legyen PEREMEZÉS MEGJEGYZÉS Szükséges szerszámok: csővágó, dörzsár, peremezőszerszám és csőtartó A csővágó használata a kívánt méretre vágáshoz. Ügyeljen arra, hogy a vágási él 90 -os szöget zárjon be a cső oldalával. Ferde Durva Sorjás 4.2. CSŐVEZETÉKEZÉSI MUNKA Igazítsa be a középvonalat a peremes anya meghúzásához, és a két kulccsal rögzítse a csatlakozást. Csavarkulcs Peremes anya Nyomatékkulcs Csőméret Nyomaték Ø6,35 mm 18 ~ 20 N.m A dörzsárral távolítsa el sorját a vágási felületet lefelé tartva, hogy ne kerülhessen hulladék a csőbe Hajtsa végre a peremezést a megfelelő szerszámokkal az alábbiak szerint. Külső átmérő A (mm) Max. Min. Ø6,35 mm 8,7 8,3 Ø9,52 mm 12,4 12,0 Ø12,7 mm 15,8 15, Ellenőrizze a peremezés megfelelőségét. A helytelenül peremezett csövekre alább láthatók példák. R 0,4~0,8 Ø9,52 mm 25 ~ 26 N.m Ø12,7 mm 35 ~ 36 N.m Válassza a megfelelő szigetelőanyagot a hűtőközegcsőhöz. (Min. 10 mm, C jelű hőszigetelő hab) Használjon különálló hőszigetelő csövet a gázés a folyadékcsőhöz. A fenti vastagság szokásos beltéri hőmérsékletre (27 C) és 80%-os páratartalomra vonatkozik. Előnytelen körülmények közötti telepítésnél, például fürdőszoba, konyha és más hasonló helyek közelében meg kell erősíteni a szigetelést. A szigetelés hőállósági hőmérsékletének minimális értéke 120 C. A szigetelés csatlakozási részén használjon ragasztót, hogy megelőzhető legyen a nedvesség bejutása. Javítsa meg és fedje be a szigetelés minden lehetséges repedését, különösen ellenőrizze a hajlatokat és a felfüggesztéseket. Ferde Sérült felület Repedt Egyenetlen vastagság Ha forrasztásra van szükség, nitrogénes gázfúvatást használjon. A helytelen nyomaték peremsérülést vagy gázszivárgást okozhat. HU-25

27 4. A HŰTŐKÖZEG CSŐVEZETÉKEZÉSI MUNKÁI 4.3. HŰTŐKÖZEGCSŐ Típus Folyadék oldal Gáz oldal Megengedett teljes csőhossz (m) Megengedett csőhossz az egyes beltéri egységek esetében (m) Max. magasságkülönbség (m) Kültéri magasabban, mint a beltéri Beltéri magasabban, mint a kültéri Beltéri egységek maximális magasságkülönbsége (m) Töltés nélküli hossz (m) Kiegészítő hűtőközeg (R410A) 18 Ø6,35 mm 2 Ø9,52 mm Ø6,35 mm 3 Ø9,52 mm Ø6,35 mm 4 Ø9,52 mm (Teljes csőhossz - töltés nélküli hossz) 15 g/m Típus (beltéri) Folyadék oldal Gáz oldal 09/12 Ø6,35 mm Ø9,52 mm 18 Ø6,35 mm Ø2,7 mm Megjegyzés Építsen be csőadaptert (Ø12,7-től Ø9,52 mm átmérőig) a kültéri oldalra a 18K beltéri egység esetében MEGJEGYZÉS Ha a csőhossz nagyobb, mint a töltés nélküli hossz, kiegészítő hűtőközeget kell hozzáadni a csőhossznak megfelelően LÉGTELENÍTÉS Csatlakoztassa a szívótömlőt a csőelágazó mérő és a gáz oldali tömszelencés szelep szervizcsatlakozója közé. Csatlakoztassa a szívótömlőt a vákuumszivattyú csatlakozójához. Nyissa ki teljesen az elosztó mérő Lo karját. Működtesse a vákuumszivattyút a rendszer légtelenítéséhez a 76 Hgcm értékig. Zárja az elosztó mérő Lo karját. Ismételje meg a fenti lépéseket mindegyik rendszer esetében (beltéri) Nyissa ki teljesen a tömszelence szelepszárát. Vegye le a szívótömlőt a szervizcsatlakozóról. Csőcsonkszelep Összetett mérő Nyomásmérő Húzza meg szorosan a tömszelence sapkáit. -76 Hgcm Lo kar Töltőtömlő Hi kar Töltőtömlő Vákuumszivattyú 4.5. TÖMÍTETTSÉGVIZSGÁLAT Tömszelence A csővezetékezési munka befejezése után ellenőrizni kell az egyes hűtőközegcsövek csatlakozási részeit, és HFC típusú hűtőközegnél érvényes szivárgásjelző vagy szappanos víz használatával meg kell győződni arról, hogy nincs gázszivárgás. Lásd az alábbi ábrát. A beltéri egység ellenőrzési pontja A kültéri egység ellenőrzési pontja Győződjön meg róla, hogy a beltéri egység (A, B...) a kültéri egység megfelelő szelepeihez és csatlakozóegységeihez (A, B...) van bekötve : Kisnyomású zárószelep : Nagynyomású zárószelep : Beltéri egység peremes anyái : A 18K beltéri egység csőadaptere HU-26

28 5. HUZALOZÁS Minden elektromos csatlakoztatást jogosult telepítési szakembernek kell végrehajtania, és minden kábelezést a bekötési rajznak megfelelően kell végrehajtani. Minden más elektromos bekötés előtt először a földelést kell létrehozni. A bekötési munka előtt minden tápforrást ki kell kapcsolni, és csak az összes kábelezés megfelelő ellenőrzése után szabad visszakapcsolni. Főkapcsolót és megszakítót vagy biztosítékot kell beszerelni, a kapacitásnak a maximális áramerősség legalább 1,5-szeresének kell lennie. Külön mellékáramkörnek és egyedi csatlakozóaljzatnak kell rendelkezésre állnia a berendezéshez. A vezeték keresztmetszete a névleges áramerősségtől, valamint az országos és helyi elektromos kábelezési szabályoktól függ. A különleges követelményeknél vegye figyelembe az épületekre vonatkozó helyi szabályokat és az országos elektromos előírásokat. Ha a tápkábel sérült, azt a veszély elkerülése érdekében a gyártóval vagy a szervizzel, illetve az erre megfelelően képzett személlyel ki kell cseréltetni. A hálózati tápellátásra az egységet megszakítón keresztül kell csatlakoztatni, illetve olyan kapcsolóval, amelynek nyitási távolsága legalább 3 mm minden pólusnál. Javasolt legfeljebb 30 ma névleges működési áramerősségű maradékáramot kezelő eszköz (RCD) felszerelése. 5.1 KÜLTÉRI EGYSÉG VILLAMOS BEKÖTÉSE Tápellátás és csatlakozókábelek műszaki adatai Típus Fázis Egyfázisú Egyfázisú Egyfázisú Tápellátás Frekvencia és feszültség V~ 50 Hz V ~ 50 Hz V ~ 50 Hz Névleges áramerősség 14,5 A 16,5 A 21,5 A Biztosíték értéke (nem tartozék) 25 A 25 A 35 A Tápkábel (nem tartozék) H07RN-F; 3 1,5 mm 2 H07RN-F; 3 2,5 mm 2 H07RN-F; 3 4,0 mm 2 Beltéri/kültéri csatlakozókábel (nem tartozék) H07RN-F; 4 1,0 mm 2 H07RN-F; 4 1,0 mm 2 H07RN-F; 4 1,0 mm 2 38QUS018DS2*/38VNM Bemeneti tápkábel GND TÁPELLÁTÁS Csatlakozókábel GND TÁPELLÁTÁS Az A beltéri egységhez A B beltéri egységhez Zajszűrő Zajszűrő a beltéri/kültéri csatlakozókábelhez (nem tartozék) A beltéri egység B beltéri egység HU-27

29 5. HUZALOZÁS 38QUS027DS3*/38VNM Bemeneti tápkábel GND TÁPELLÁTÁS A C beltéri egységhez Csatlakozókábel GND TÁPELLÁTÁS Az A beltéri egységhez A B beltéri egységhez Zajszűrő Zajszűrő a beltéri/kültéri csatlakozókábelhez (nem tartozék) A beltéri egység B beltéri egység C beltéri egység 38QUS036DS4*/38VNM Bemeneti tápkábel GND Az A beltéri egységhez A D beltéri egységhez GND Csatlakozókábel TÁPELLÁTÁS A B beltéri egységhez A C beltéri egységhez Zajszűrő Zajszűrő a beltéri/kültéri csatlakozókábelhez (nem tartozék) A beltéri egység B beltéri egység C beltéri egység D beltéri egység Győződjön meg róla, hogy a beltéri egység (A, B...) a kültéri egység megfelelő szelepeihez és csatlakozóegységeihez (A, B...) van bekötve. HU-28

30 5. HUZALOZÁS 5.2 BELTÉRI EGYSÉG VILLAMOS BEKÖTÉSE Falra szerelhető (QHF009~18) Falra szerelhető (HVF-09~18) Kültéri egységhez Kültéri egységhez Légcsatornás (QSM009/SVM-09~18) Légcsatornás (QSM012~18) Konzolos (09~18) Kültéri egységhez Kültéri egységhez Kültéri egységhez Kazettás (QTD009) Kazettás (QTD012~18) Kazettás (CVS-09~18) Kültéri egységhez Kültéri egységhez Kültéri egységhez HU-29

31 6. VÉGSŐ ELLENŐRZÉS ÉS PRÓBAÜZEM 6.1 A VÉGSŐ ELLENŐRZÉS LÉPÉSEI A telepítés befejezéseként a próbaüzem előtt hajtsa végre a következő ellenőrzéseket. A telepítési hely megfelelősége a beltéri és a kültéri oldalon egyaránt: ellenőrizni kell, hogy ne legyenek akadályok az egység légkimeneténél és a visszatérési ágban. A hűtőközegcső-csatlakozás szorossága, és ellenőrizni kell, hogy nincs-e szivárgás Az elektromos csatlakoztatások megfelelő végrehajtása és az egység földelése. A csővezetékek teljes hosszúságának ellenőrzése, a kiegészítő hűtőközeg mennyiségének feljegyzése. A tápellátásnak meg kell felelnie a légkondicionáló névleges feszültségének. A csövek szigetelése Leeresztés 6.2 KÉZI MŰKÖDTETÉS A kézi működtetés a kijelzőpanelen lévő gombbal hajtható végre. Nyomja meg a kézi gombot az üzemmódok közötti váltáshoz: Egyszer = automatikus üzemmód [fűtés, hűtés vagy ventilátor 24 C értéken, ventilátor automatikus fordulatszáma]. Kétszer = hűtés üzemmód [30 perc után automatikus üzemmódra vált (elsősorban próbaüzemnél használható)]. Háromszor = kikapcsolás. 6.3 PRÓBAÜZEM Állítsa a légkondicionálót HŰTÉS üzemmódba a távirányítóval (vagy a kézi gombbal), és ellenőrizze a beltéri és kültéri egység megfelelő működését. Hibás működésnél a használati útmutató Hibaelhárítás fejezete alapján oldja meg a problémát. Beltéri egység Megfelelően működnek-e a távirányító gombjai (például ON/OFF, MODE, TEMPERATURE, FAN SPEED stb.). Megfelelő-e a légnyílás mozgása. Megfelelő-e a helyiség hőmérsékletének beállítása. Megfelelőek-e a kijelzőpanel jelzőfényei. Megfelelően működik-e a kézi gomb. Megfelelő-e a leeresztés. Van-e rezgés vagy rendellenes zaj a működés során. Megfelelően működik-e a beltéri egység a hűtés és a fűtés üzemmódban. Kültéri egység Van-e rezgés vagy rendellenes zaj a működés során. A légkondicionáló által keltett huzat, zaj vagy kondenzátum zavarja-e a szomszédokat. Van-e hűtőközeg-szivárgás. Az egység újraindításakor a védelem érdekében kb. 3 perces késleltetés lép működésbe. A multi rendszerű légkondicionáló egyes egységei nem tudnak a többi egységtől eltérő üzemmódban működni, például úgy, hogy az egyik HŰTÉS, a másik pedig FŰTÉS módban legyen. Különböző üzemmódok megadásakor a rendszer a FŰTÉS üzemmódnak ad prioritást. A HŰTÉS vagy VENTILÁTOR üzemmódban működő beltéri egység leáll, és P5 üzenetet jelenít meg. HU-30

32 AHI CARRIER S.E. EUROPE AIR CONDITIONING S.A. 18, KIFISOU AVENUE ATHENS, GREECE TEL.:
