1 CARSON SzerelÕaknák SZERELŐAKNÁK A Multicsatornák és a Carson típusú műanyag kábelszerelő aknák együttes alkalmazása rendkívül előnyös, lehetővé teszik a nagyon könnyű hozzáférést a kábelek beszerelésénél, a kábelek egyszerű elágaztatását vagy keresztezését más kábelvezetékekkel. A kábelaknák alkalmazása földalatti hálózatok építése során gyors és hatékony. Ezek a korszerű termékek csövekkel és korugált védőkkel kombinálhatóak, ezáltal megbízható és áttekinthető rendszer kivitelezhető. ELŐKÉSZÍTŐ FÖLDMUNKÁLATOK ÉS A KÉBELAKNÁK TELEPÍTÉSE (ČSN EN 124, B125) A műanyag kábelaknákat általában felületi aknaként alkalmazzák, amikor is az akna fedele a tereppel egy szintben van. A telepítéshez fontos a megfelelő méretekkel bíró gödör előkészítése, az alkalmazni kívánt akna méreteinek, mélységének megfelelően. Ajánlatos az aknát betonalapra helyezni, majd az aknát kívülről betonnal beágyazni kb. 1/3 mélységig (az aknák várhatóan nagyobb mértékű és gyakori terhelése esetén, pl. parkolókban, ajánlatos a kamra felső harmadában is a beton használata, egyébként alkalmazható homok, föld vagy egyéb töltőanyag). Az akna körüli töltést folyamatosan kell tömöríteni, nagyobb méretű és éles kövektől melyek megsérthetik az akna falait - mentesnek kell lennie a töltőanyagnak. Abban az esetben, ha az akna zöldterületen lesz beépítve, ahol kizárható a gépkocsik terhelése, vagy egyéb jelentős függőleges terhelés, nem szükséges betont használni, az akna elhelyezhető más, stabil felfekvő rétegen, pl. kavicson, vagy egyéb kompakt anyagon. Az akna alján esetlegesen összegyűlt víz elvezetése céljából javaslunk néhány dréncsövet is elhelyezni, lehetőleg még a nedves betonba. 40 mm-es átmérőjű polietilén csövek használhatóak erre a célra. AKNABEMENETEK A különböző méretű és alakzatú kábeleket, csövek segítségével lehet az aknákba bevezetni. A bemenet kialakításához a megfelelő méretű koronafúrót kell alkalmazni, míg a Multicsatorna bemenetének kialakításához egyenes vonalú, keskeny fűrészlappal felszerelt fűrészt. A bemeneti nyílások tömítéséhez jó minőségű poliuretán habot, esetleg habarcsot vagy betont ajánlunk használni. A bemenetek a lehető legközelebbi távolságban legyenek az akna közepétől, illetve aljától. Sértetlennek kell lennie az akna keretének, a bemenet minimum cm-re legyen az akna oldalsó és felső éleitől. AZ AKNÁK TEHERBÍRÁSA A műanyag aknák úgy vannak tervezve, hogy magas statikus terhelésnek is képesek ellenállni (az akna típusától függően 8-15 tonnáig). Azonban az alkalmazott anyag jellegére való tekintettel, nem képesek ellenállni nagy, dinamikus nyomásoknak. A fentiekben leírtak alapján nyilvánvaló, hogy műanyag kábelaknák nem alkalmazhatóak úttestekben és közlekedési utakban való beépítésre! Olyan esetekben, ahol csupán ritkán fordul elő gépkocsi ráterhelése az aknára, pl. sétáló utca, járda, stb. Az aknák különösebb aggodalom nélkül használhatóak. Az úttestekben történő felhasználásra a C2 típusú aknát javasoljuk, amelynek alkalmazása jóváhagyott a közúti forgalomban (D400 osztályig).

2 ELŐKÉSZÍTŐ FÖLDMUNKÁLATOK ÉS A C2 TÍPUSÚ AKNA TELEPÍTÉSE (ČSN EN 124, D 400) 1. A telepítéshez szükséges anyagok száraz habarcskeverék az aka körüli beágyazáshoz finom kavics minőségi habarcskeverék az akna keretének elhelyezéséhez, az akna és szerelvényei dréncső az aknából történő vízelvezetéshez 2. Szerszámok Kalapács, fűrész, műanyagot vágó fűrész fúrók a műanyag fúrásához, kapcsok kőműves szerszámok 3. Földmunkálatok Jelölje ki az akna elhelyezését, az akna bemeneteire, illetve kimeneteire való tekintettel. Készítse el a kb x 1200 mm nagyságú gödröt. Az aknaa körül hagyjon szabadon minimum 150 mm-nyi távolságot a beágyazás, illetve a tömörítés céljából. 4. Az akna telepítéséhez szükséges mélység kiszámítása: Szerelje össze az aknát, a hez szükséges kerettel együtt. Mérje le az akna mélységét, beleértve a keret magasságát (110 mm), adjon hozzá10-15 mm-t a alátámasztásához, és 100 mm-t az akna alapjához. A kapott eredmény határozza meg a gödör mélységét. 5. Szárazon történő elhelyezés: (végleges elhelyezés előtt ajánlott) Szerelje össze az aknát szárazon, jelölje meg az akna bemeneteit, illetve kimeneteit. Az aknát oly módon helyezze el, hogy az akna élétől az úttest felszínéig számítva maradjon szabadon kb. 15 mm-nyi távolság a habarcskeverék és elhelyezése céljából. Ellenőrizze az akna bemeneteinek, illetve kimeneteinek pozícióit. A nyílásokat festékkel jelölje meg. Minden nyílást minimum 75 mm-nyi távolságban kell elhelyezni az akna falaitól. A hosszabb oldali szegmensekbe maximum három, 95 mm-nél nem nagyobb nyílás fúrható. Az akna rövidebb oldali szegmenseibe maximum kettő, 95 mmnél nem nagyobb nyílást lehet fúrni. A bemeneti, illetve kimeneti nyílások nem lehetnek az akna felső 3 szegmensében. Ha a kialakítandó nyílások helyzete a szegmensek kapcsolódási helyére esik, erősen fogassa egymáshoz a szegmenseket, és így fúrja ki a megfelelő nagyságú nyílást. Fúrja ki az akna bemeneteit is, szerelje be az akna belső szerelvényeit. A kivágott nyílások kb. 1-2 mm-rel legyenek nagyobbak, mint a cső átmérője. Telepítés már meglévő kábelcsatornára Vágja ki az akna falát a csatorna átvezetés nyílásának céljából. Az aknából kivágott darabját tartsa meg. A csatornát helyezze el a nyílásban, a kivágott darabot helyezze vissza, és betonozza körbe. 6. Szegmensek beszerelése Az akna stabil alapjának elkészítése és ellenőrzése. Készítse el 100 mm-es alapzatot száraz habarcs keverékéből és finom kavicsból. Az aknából történő vízelvezetés céljából javasoljuk az akna aljára vízlevezető csővezeték elhelyezését. Vízlevezető csővezetékként például korugált, 50 mm-nél nagyobb átmérőjű cső használható. Helyezze el az akna első részét, ellenőrizze az elem mélységét, valamint helyes elhelyezését. A szegmens elhelyezése után ágyazza körbe betonnal és jól tömörítse. Helyezze el a következő két szegmenset, ágyazza körbe betonal és tömörítse. A további szegmensek beszerelését azonos módon végezze el. Bizonyosodjon meg arról, hogy az ágyazó betonozás az akna közelében, illetve az akna bemeneteinek környékén jól el van-e tömörítve. 7. Fedél elhelyezése Az akna minden szegmensének összeszerelése, és körbeágyazása után a nyílásokat és az utolsó szegmens környékét finomszemcsés betonnal töltse ki, azonban ilyen keveréket csak azokon a helyeken használjon, ahová majd az akna fedele kerül. Ezzel a keverékkel mm-rel magasabb szintig töltse fel. A keverék ne tartalmazzon nagyméretű köveket, és egyéb szennyeződéseket. Ha gyorsított szerelés szükséges, használjon gyorsan kötő betont. Óvatosan helyezze el az akna keretét, szintezze ki és rögzítse a helyes elhelyezést. Kalapács segítségével igazítsa az akna keretét oly módon, hogy a ne érjen túl az úttest szintjénél. Ne felejtse el betartani a alapzatának magasságát (10-15 mm). A többi részét is helyezze el a keretbe. Távolítsa el a felesleges anyagot. A betonozást hagyja megfelelő ideig állni, hogy megkössön. Állítsa vissza az eredetei állapotot az úttesten. A beépített aknán csak akkor engedélyezze a forgalmat, ha a felhasznált alapanyagok tökéletesen megkötöttek.

3 CARSON SzerelÕaknák A SZERELŐAKNÁK ÉS FEDELEK ALAPANYAGA A műanyag aknák nagysűrűségű polietilénből készülnek, a fedelük alapanyaga,, ill. beton vagy az összeszerelt aknák esetében acél,, esetleg beton. Az acélból és műanyagból készült fedelek csavarral zárhatók az aknához. Kívánságra a fedelekkel együtt szállítunk egyedi zárócsavarokat és kulcsot. A Carson típusú aknák fedeleit a vevő igényei szerint is legyártjuk, esetleg kastélytípusú kivitelben, vagy különböző alakban, illetve színben. szűkítő toldalék acél acél (osztott 2 db)

4 acél acél (osztott 2 db) (osztott 3 db) (osztott 3 db) acél acél (osztott 2 db) (osztott 2 db) (osztott 2 db) (osztott 3 db) (osztott 3 db) Megjegyzés: Minden méret mm-ben értendő és kerekített. Csak az acél zárható speciális csavarok, és speciális kulcs segítségével. Az nem szerepel a rajzokon. A Polyvault típusú aknák alapmagassága 460 mm. Kiindulva ebből a magasságból az aknák tetszőleges mélységig összeszerelhetőek 460, 200 és 300 mm-es szegmensekből. Az aknák jelölése megrendelés céljából: pl (akna típusa) (akna mélysége, mm-ben megadva). Aknák lehetséges mélysége: 460, 660, 760, 920, 1220, 1320, 1420, 1520, 1620, 1720, 1820, 1920, 2020, 2120, 2220, 2320, 2420, 2520 mm. Beton- és miatt az akna magassága 50 mm-rel növekszik.

5 CARSON SzerelÕaknák TARTOZÉKOK Kábeltartó konzol Feljáró Záró csavarkulcs szűkítő az akna tetszőleges mélységig szerelhető össze 150 mm-es szegmensekből Megjegyzés: Az miatt az akna magassága 110 mm-rel növekszik. EGYEDI KIALAKÍTÁSÚ FEDELEK KÜLÖNBÖZÕ FELHASZNÁLÁSRA Kastély típusú burkolat céljára készült Kör alakú színes kivitelben

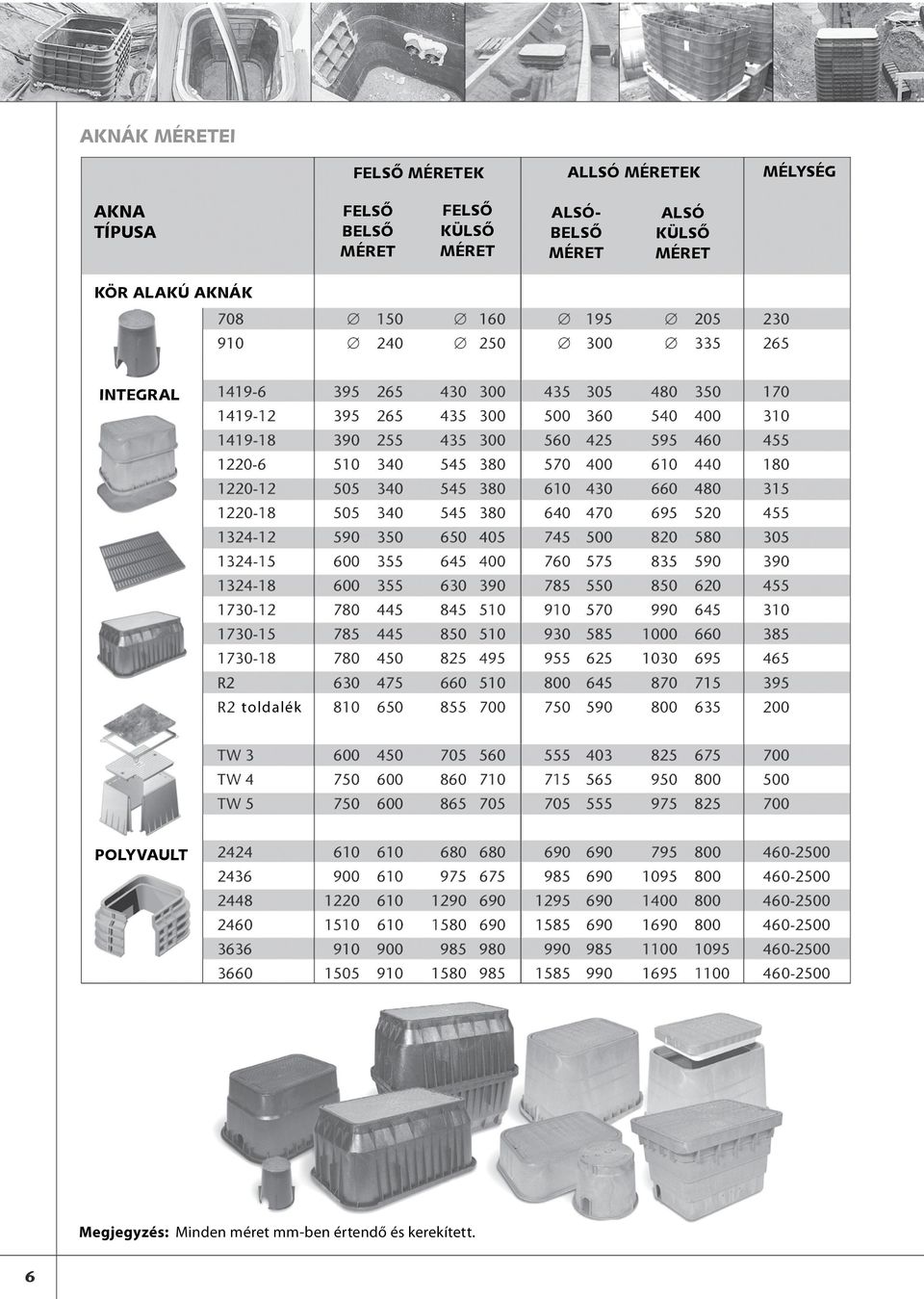

6 AKNÁK MÉRETEI FELSÕ MÉRETEK ALLSÓ MÉRETEK MÉLYSÉG AKNA TÍPUSA FELSÕ BELSÕ MÉRET FELSÕ KÜLSÕ MÉRET ALSÓ- BELSÕ MÉRET ALSÓ KÜLSÕ MÉRET KÖR ALAKÚ AKNÁK INTEGRAL toldalék POLYVAULT Megjegyzés: Minden méret mm-ben értendő és kerekített.

7 CARSON SzerelÕaknák A fedelek terhelhetősége: Műanyag Terhelhetőségi osztály A 15 Olyan területekre alkalmas, melyeket kizárólag gyalogosok vagy kerékpárosok használnak, továbbá füves területek, lakóházhoz vezető utak. Öntvény-, acél-, és beton Terhelhetőségi osztály B 125 Járdák, sétáló utcák és hasonló területek, személygépkocsik részére kialakított parkolók, parkolóházak. C2 típusú akna fedele Terhelhetőségi osztály D 400 Utcák közlekedő sávjai, járdák, parkolók és hasonló rendeltetésű területek. Megjegyzés: Az adott terhelhetőségi fokozat elérése érdekében a kamra megfelelő módon történő beépítése szükséges. Terhelhetőségi táblázat: Sétáló utcák Kerékpár utak Zöld területek Üzemi területek, kizárólag a gyalogosok és kerépárosok számára, kiegyenlíthető területek, pl. füvesített (Terhelhetőség 15 kn) Személygépkocsik parkolói Szállító gépkocsik Gyalogosok számára kialakított utak, sétáló utcák és hasonló területek, személygépkocsik parkolói, és parkoló szintek (Terhelhetőség 125 kn) Tehergépkocsik Úttest széle Leállósávok Úttestek és járdák széle, leállósávok és parkolók (Terhelhetőség 250 kn) Úttestek Úttestek és járdák, parkolók és hasonló megerősített területek (Terhelhetőség 400 kn) Ipari területek Zártterület jellegű, keréknyomás szempontjából nagy igénybevételű közlekedési területek, pl. ipari zónában található területek (Terhelhetőség 600 kn) Speciális területek, pl. repülőterek Speciális területek, pl. rakodó kocsik közlekedési területei, repülőtéri területek (Terhelhetőség 900 kn)

8 AKNÁK ÉS FEDELEK MŰSZAKI LEÍRÁSA Alapanyag: Nagysűrűségű habosított polietilén () Elemi üzemfeltételek: Üzemi hőmérséklet: -30 C + 60 C Tárolási hőmérséklet: -25 C + 55 C Szerelési hőmérséklet: -5 C + 40 C Tanúsítvány: EZÚ Praha által kiadott tanúsítvány: /01.sz. jegyzőkönyv Megfelelőségi nyilatkozat a 22/97. sz. törvény, 2. bek a szerint A termék megfelel az alábbi szabványoknak: ČSN :86 + változások a: 89 + b: 89 Aknák alkalmazási köre: Energetika, távközlés, öntöző rendszerek Belső-, külső falak szerkezete: Bordázott felületű külső fal, sima felületű belső fal Szín: Fekete Alapanyag garantált élettartama: 50 év Környezetvédelmi megsemmisítés: Újrahasznosítás Kábelaknák és épületek bemenetei: A kábelcsatorna nyomvanalát mindenképpen olyan módon kell rögzíteni, illetve stabilizálni, hogy ne forduljon elő a kábelcsatorna kicsúszása a kábelaknából, vagy egyéb bevezető konstrukcióból. A kábelcsatorna nyomvonalának elégtelen vagy helytelen kivitelezése következményeként a kábelcsatorna idom túlságosan nagy terhelésnek lenne kitéve. Abban az esetben, ha a kábelcsatorna stabilizációjához friss földet használnak, omlós granulált anyagot is kell hozzá keverni, melyet stabilizálni szükséges mechanikus, esetleg pneumatikus módszerrel az árok végleges mélységének kialakítása érdekében. Fedelek alapanyaga: Műanyag () Acél (tűzi horganyozás) Öntvény Beton Kastély típusú burkolat (6 cm magas burkolat számára), a fedelek összmagassága 100 mm. A Multicsatornás csatorna rendszerek és Carson típusú műanyag aknák tervezése céljából ingyenesen biztosítunk az érdeklődők számára CD-t, mely a szükséges fájlokat tartalmazza AutoCad és Microstation programban, továbbá ezen kábelhálózatok további tervezésével kapcsolatosan szakmai segítséget is biztosítunk.
