1 01/2011 Eredeti használati utasítás hu jövőbeni használatra megőrzendő Felkapcsolható kerék készlet B Cikkszám gyártási évtől

2 Termékleírás Termékleírás tároló ládák a B felkapcsolható kerék készlettel gyors és fordulékony szállítóeszközzé válnak. 90 cm áthaladási nyílásoktól használható. B felkapcsolható kerék készlet a következő tároló ládákhoz szerelhető: oka tároló paletta oka apróalkatrész-tároló láda B felkapcsolható kerék készlet a következő részekből áll: 2 db. nehéz áthelyező kerék () 2 db. támaszkerék (B) Összsúly 33,8 kg B módosított termékekért a oka nem vállal felelősséget! Javításokat a berendezésen csak a gyártó végezhet! Minden felhasználás előtt meg kell vizsgálni, hogy a tárolóeszköz nem sérülte, vagy észrevehetően nem deformálódott-e. Mozgatás FIGYEMEZTETÉS B rákapcsolható kerékkészlettel felszerelt tároló palettákat és apróalkatrész-tároló ládákat ne helyezze födémzsalukra. Nagy teherbírású, szilárd, sima aljzat szükséges (pl. beton). z aljzat lejtése max. 3% lehet. haladási sebesség nem haladhatja meg a 4 km/h-t (lépési sebesség)! z építmény nyílásait vagy megfelelő teherbírású csúszásmentes burkolattal zárják le, vagy megfelelően erős szélső korláttal lássák el. haladási útvonalat meg kell tisztítani és akadálymentessé kell tenni! További haladást elősegítő segédeszközök használata tilos! z egymásra rakott paletták mozgatása tilos! Áthelyezés daruval B rákapcsolható kerékkészlet az áthelyezés során a tároló palettákon vagy apróalkatrész-tároló ládákon maradhat darura való rögzítés előtt az alábbiakat kell ellenőrizni. z () rögzítő fék be van húzva. nehéz áthelyező kerék () feszítőéke szilárdan rögzítve van. támaszkerék rögzítőcsapjára fel van szerelve a (C) rögzítődugó. a hegesztési varratoknak repedés és bevágás mentesnek kell lenniük eformáció mentes /2011

nehéz áthelyező kerék () 2 db. támaszkerék (B) Összsúly 33,8 kg B 92815-204-01 módosított termékekért a oka nem vállal felelősséget! Javításokat a berendezésen csak a gyártó végezhet!

3 Nehéz áthelyező kerék szerelése belülről 900 mm áthaladási nyílásoktól használható gyártási évig nehéz áthelyező kerék szerelése csak kívülről lehetséges. nehéz áthelyező kereket tolja a raklap alá. F G H b < 900 mm tároló palettát alátétfa segítségével min. a=120 mm-rel növelje meg. b nehéz áthelyező kereket belülről helyezze fel a vízszintes idomcsőre. c a a 120 mm c mm nehéz áthelyező kerék () rögzítő fékjét húzza be. azítsa meg a feszítőéket (). z (E) adaptert hajtsa le két nehéz áthelyező kereket egy síkban, a csatlakozórúdhoz illeszkedve szerelje E z (F) zsalukalapácsot a (G) fogófül és a (H) szerelőlemez közé helyezze be /2011 3

b nehéz áthelyező kereket belülről helyezze fel a vízszintes idomcsőre. c a 92815-201-01 a 120 mm c... 220 mm nehéz áthelyező kerék () rögzítő fékjét húzza be. azítsa meg a feszítőéket ().

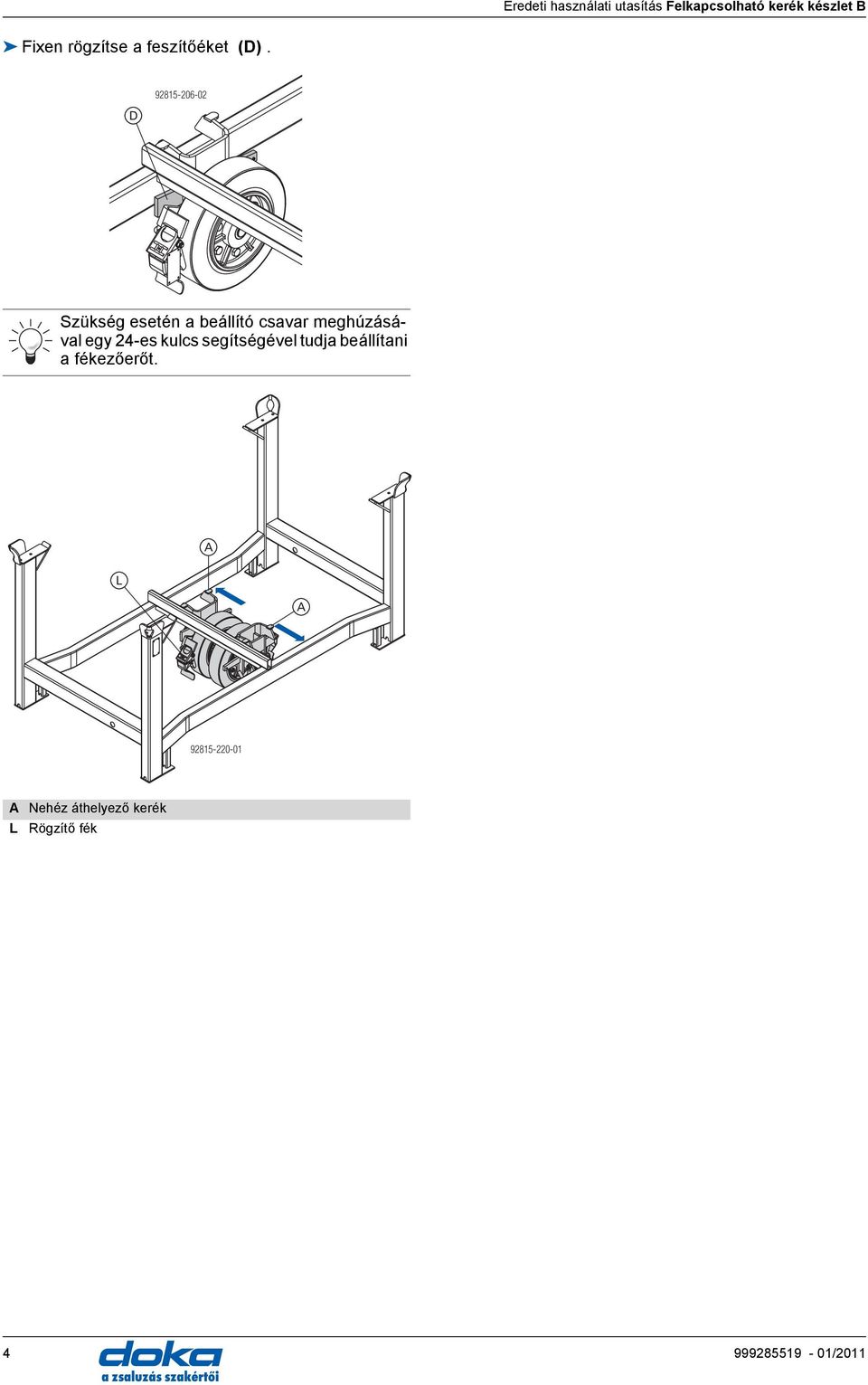

4 Fixen rögzítse a feszítőéket () Szükség esetén a beállító csavar meghúzásával egy 24-es kulcs segítségével tudja beállítani a fékezőerőt Nehéz áthelyező kerék Rögzítő fék /2011

5 Nehéz áthelyező kerék szerelése kívülről 1100 mm áthaladási nyílásoktól használható gyártási évig gyártási évig z 50 idomcső (E) adapterét hajtsa fel E b nagy teherbírású kereket a vízszintes idomcsőnél középen helyezze fel. Fixen rögzítse a feszítőéket (). b < 1100 mm gyártási évtől b b < 1020 mm tároló palettát alátétfa (pl. H20 fatartó) segítségével min. a=100 mm-rel növelje meg. Szükség esetén a beállító csavar meghúzásával egy 24-es kulcs segítségével tudja beállítani a fékezőerőt. c a a 100 mm c mm nehéz áthelyező kerék () rögzítő fékjét húzza be. azítsa meg a feszítőéket () gyártási évtől z (E) adaptert hajtsa le E Nehéz áthelyező kerék Rögzítő fék /2011 5

gyártási évtől 92815-203-02 92815-203-03 b b < 1020 mm tároló palettát alátétfa (pl. H20 fatartó) segítségével min. a=100 mm-rel növelje meg.

6 Támaszkerék szerelése Távolítsa el a (C) rögzítődugót. támaszkerék 22 rögzítőcsapját belülről tolja be a keresztprofil furatába. Biztosítsa a (C) rögzítődugóval. B C B C B B Támaszkerék C Rögzítődugó by oka Industrie GmbH, mstetten /2011
