SZERELÉSI KÉZIKÖNYV. R410A Split rendszerű sorozat. Modellek FTK35GV1B FTX25JV1B FTX35JV1B

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "SZERELÉSI KÉZIKÖNYV. R410A Split rendszerű sorozat. Modellek FTK35GV1B FTX25JV1B FTX35JV1B"

Átírás

1 SZERELÉSI KÉZIKÖNYV R0A Split rendszerű sorozat Modellek FTX0GVB FTXGVB FTXGVB FTX0JVB FTXJVB FTXJVB FTK0GVB FTKGVB FTKGVB

2 Biztonsági előírások A helyes üzembe helyezés érdekében olvassa el figyelmesen ezeket a biztonsági előírásokat. A kézikönyvben a biztonsági előírások két osztályba vannak sorolva: FIGYELMEZTETÉS és TUDNIVALÓK. Feltétlenül tartsa be az alábbi biztonsági előírásokat: mindegyik fontos a biztonság érdekében. FIGYELMEZTETÉS...A FIGYELMEZTETÉSEK figyelmen kívül hagyása komoly következményekkel járhat, akár súlyos sérüléssel vagy halállal. TUDNIVALÓK... A TUDNIVALÓK figyelmen kívül hagyása esetenként komoly következményekkel járhat. A kézikönyvben a biztonságra az alábbi szimbólumok hívják fel a figyelmet: Feltétlenül tartsa be az előírást. Földelni kell! Nem szabad. Az üzembe helyezés végén tesztelje le az egységet, nem történt-e hiba a munka közben. Lássa el a felhasználót a készülék használatát és tisztítását illetően az üzemeltetési kézikönyvnek megfelelően utasításokkal. FIGYELMEZTETÉS Az üzembe helyezést a forgalmazónak vagy más szakembernek kell végeznie. A nem megfelelő üzembe helyezés szivárgást, áramütést vagy tüzet okozhat. A klímaberendezést a kézikönyv utasításai szerint kell üzembe helyezni. A nem tökéletes üzembe helyezés szivárgást, áramütést vagy tüzet okozhat. Csak a mellékelt vagy ajánlott alkatrészeket szabad használni az üzembe helyezésnél. Másféle alkatrészek használata az egység szivárgását, áramütést vagy tüzet okozhat. A klímaberendezést olyan helyre kell szerelni, amely elég erős az egység súlyának megtartásához. A nem megfelelő alapzat vagy üzembe helyezés sérülést okozhat, ha az egység leesik az alapzatról. Az elektromos munkákat a szerelési kézikönyv szerint kell kivitelezni, illetve a helyi előírásoknak és gyakorlatnak megfelelően. Az elégtelen teljesítmény vagy a nem tökéletes elektromos kivitelezés áramütést vagy tüzet okozhat. Csak külön áramkört szabad használni. Tilos egy másik készülékkel közös áramellátásról üzemeltetni. A huzalozáshoz csak olyan kábelt szabad használni, amely elég hosszú ahhoz, hogy áthidalja a két egység teljes távolságát. Nem szabad a vezetékeket toldani. Csak külön áramkört szabad használni, melyen a berendezés más fogyasztóval nem osztozik. (Ellenkező esetben túlmelegedés, áramütés vagy tűz keletkezhet.) A beltéri és kültéri egységek közötti csatlakozáshoz használja a megadott típusú vezetékeket. Az összekötő vezetékeket biztonságosan kell bilincsekkel rögzíteni, hogy a csatlakozókra ne hasson erő. A nem tökéletes csatlakozás vagy bilincselés a csatlakozók túlmelegedését okozhatja, vagy akár tüzet is. Az összekötő és tápkábelek csatlakoztatása után ellenőrizze, hogy a kábelek elvezetése megfelelő-e, vagyis nem feszítik-e véletlenül az elektromos dobozok fedeleit vagy a paneleket. A vezetékeket tokkal kell felszerelni. A fedelek nem tökéletes felszerelése a csatlakozók túlmelegedését, áramütést vagy tüzet okozhat. Ha munka közben hűtőközeg-szivárgást észlel, szellőztessen ki. (Nyílt láng hatására a hűtőközegből mérgező gáz szabadul fel.) Üzembe helyezés után ellenőrizze, hogy nincs-e valahol hűtőközeg-szivárgás. (Nyílt láng hatására a hűtőközegből mérgező gáz szabadul fel.) A rendszer üzembe helyezésekor vagy áthelyezésekor ügyeljen arra, hogy a hűtőközegcsövekbe ne kerüljön semmi más anyag (pl. levegő), csak a megfelelő hűtőközeg (R0A). (Levegő vagy más idegen anyag jelenléte a hűtőkörben abnormális nyomásemelkedést vagy csőrepedést okozhat, ami sérülést eredményezhet.) Leszivattyúzás során a hűtőközegcsövek eltávolítása előtt állítsa le a kompresszort. Ha a kompresszor még működik és az elzárószelep nyitva van leszivattyúzás alatt, akkor a hűtőközegcsövek eltávolításakor levegőt szív a rendszer, ami abnormális nyomást okoz a hűtőkörben, és a berendezés károsodásához, sőt sérüléshez vezethet. Az üzembe helyezés során a kompresszor bekapcsolása előtt a hűtőközegcsöveket készre kell szerelni. Ha a kompresszor még nincs bekötve és az elzárószelep nyitva van leszivattyúzás alatt, akkor a kompresszor bekapcsolásakor levegőt szív a rendszer, ami abnormális nyomást okoz a hűtőkörben, és a berendezés károsodásához, sőt sérüléshez vezethet. Földelni kell! Ne földelje a berendezést gázcsövekhez, vízcsövekhez, villámhárítóhoz, és ne kösse telefonföldelésre. A rossz földelés áramütést vagy tüzet eredményezhet. A villámlásból vagy egyéb forrásból eredő túlfeszültség a klímaberendezést károsíthatja. Be kell szerelni egy földzárlat-megszakítót. Ha nincs földzárlat-megszakító, akkor áramütés vagy tűz keletkezhet. TUDNIVALÓK Tilos a klímaberendezést olyan helyen üzembe helyezni, ahol tűzveszélyes gázok szivárgásának veszélye áll fenn. Az esetleg kiszivárgó gáz az egység környezetében felgyűlve lángra lobbanhat. A kondenzvíz elvezetését a kézikönyv utasításainak megfelelően kell megoldani. A helytelen elvezetés a kondenzvíz kifolyását okozhatja. A hollandi anyákat a megadott módon kell meghúzni, vagyis nyomatékkulccsal. Ha a hollandi anya túl nagy erővel lett meghúzva, akkor egy idő múlva megrepedhet, ami hűtőközeg-szivárgást eredményez. Magyar

3 Tartozékok Beltéri egység A L, A Rögzítőlap E Távirányító-tartó K Üzemeltetési kézikönyv B Titán-apatit fotokatalitikus légtisztító szűrő G AAA szárazelemek L Szerelési kézikönyv D Vezeték nélküli távirányító H Beltéri egységet rögzítő csavarok (M L) A berendezés helyének megválasztása Az egységek elhelyezéséhez kérje a felhasználó jóváhagyását.. Beltéri egység. A beltéri egységet olyan helyen kell üzembe helyezni, amely: ) megfelel a beltéri egység üzembe helyezését mutató ábrák feltételeinek; ) ahol nem akadályozott a levegőbemenet vagy -kimenet; ) ahol az egység nincs kitéve közvetlen napsugárzásnak; ) ahol az egység távol van hő- vagy gőzforrásoktól; ) ahol nem keletkezik gépolajos gőz (ez csökkenti a beltéri egység élettartamát); 6) ahol hideg (vagy meleg) levegő járja át a helyiséget; 7) ahol az egység nincs elektronikus gyújtóval működő fénycső (inverter vagy gyorsgyújtó típusú) közelében, mert ez csökkentheti a távirányító hatótávolságát; 8) ahol az egység legalább méter távolságra van a tévé- vagy rádiókészülékektől (ellenkező esetben torzulhat a kép vagy a hang); 9) és az ajánlott magasságba kell szerelni (,8 m).. Vezeték nélküli távirányító. ) Kapcsoljon be minden fénycsövet (ha vannak) a szobában, és keresse meg azt a helyet ahol a beltéri egység megfelelően veszi a távirányító jeleit (7 méteren belül). Magyar

4 Üzembe helyezési tanácsok. Az elülső panel le- és felszerelése. Az eltávolítás módja ) Illessze az ujjait a berendezésen lévő bemélyedésekre (bal és jobb oldalon), és nyissa fel a panelt ütközésig. ) Nyissa fel az elülső panelt, nyomja el jobbra vagy balra, és közben húzza maga felé, hogy kiakadjon a bal oldali forgócsap. A jobb oldali forgócsap kiakasztásához csúsztassa a panelt balra, és közben húzza maga felé. Bemélyedés a berendezésen A felszerelés módja Illessze az elülső panelen lévő füleket a mélyedésekbe, és nyomja őket a helyükre. Lassan csukja le. Nyomja meg egy határozott mozdulattal a panel alját középen, hogy a retesz záródjon. Forgócsap Nyomja az elülső panel forgócsapjait a mélyedésekbe.. Az elülső rács le- és felszerelése Az eltávolítás módja ) Vegye le az elülső panelt, majd vegye ki levegőszűrőt. ) Vegye ki az elülső rács csavarjait (). ) Az elülső rács jelölése mellett van fölül kampó. Egyik kezével húzza óvatosan maga felé az elülső rácsot, és a másik kezével, ujjal nyomja be a kampókat. Felső kampó jelzésű terület ( helyen) Egyik kezével húzza óvatosan maga felé az elülső rácsot, és a másik kezével, ujjal nyomja be a kampókat. ( helyen) Nyomja be Ha nehéz hozzáférni, mert a berendezés túl közel van a mennyezethez TUDNIVALÓK Használjon védőkesztyűt! Fogja meg két kézzel az elülső rács közepét, és emelés közben húzza maga felé. A felszerelés módja ) Helyezze fel az elülső rácsot, és határozott mozdulattal pattintsa a felső kampókat a helyükre ( helyen). ) Csavarja be az elülső rács csavarját. ) Tegye be a levegőszűrőt, és szerelje fel az elülső panelt. ) Emelje meg ) Húzza maga felé Magyar

5 . A címek beállításának módja. Ha két beltéri egység van egy helyiségben, a két vezeték nélküli távirányítót eltérő címre lehet állítani. ) Ugyanúgy, mint HA rendszerre való csatlakozásnál, vegye le az elektromos doboz fém fedelét. ) Szakítsa meg a JA címjumpert a nyomtatott áramköri kártyán. ) Szakítsa meg a J címjumpert a távirányítón. A Cím B VAN C MEGSZAK. JA JA B C A J J B C A Magyar

6 A beltéri egység üzembe helyezésének ábrái A beltéri egység felszerelésének módja. Akassza az alsó keret kampóit a rögzítőlapba. Ha nehéz felakasztani, távolítsa el az elülső rácsot. A beltéri egység eltávolításának módja. Nyomja felfelé a jelzett területet (az elülső rács alsó részén), és akassza ki a kampókat. Ha nehéz kiakasztani, távolítsa el az elülső rácsot. A Rögzítőlap Kapocs Alsó keret Jelzés (hátsó oldal) Elülső rács A rögzítőlapot olyan falra kell szerelni, amely elbírja a beltéri egység súlyát. A Rögzítőlap Csavarok (nem tartozék: M L) B Titán-apatit fotokatalitikus légtisztító szűrő () Levegőszűrők Szűrőkeret Fül Titán-apatit fotokatalitikus légtisztító szűrő A szervizfedél levétele A szervizfedél levehető kivitelű. A levétel módja ) Távolítsa el az szervizfedél csavarjait. ) Húzza a fogantyút ferdén lefelé a nyíl irányába. ) Húzza le. Mielőtt a távirányító tartóját a falra csavarozná, ellenőrizze, hogy a beltéri egység megfelelően veszi-e a jeleket. D Vezeték nélküli távirányító E Távirányító-tartó Csavarok (Nem tartozék: M 0L) Magyar

7 6 M 6L 7 Min. 0 mm a mennyezettől Elülső panel Min. 0 mm a falaktól (mindkét oldalon) A rést tömítse kittel. Vágja méretre a szigetelőcsövet, és tekerje be szalaggal, figyelve hogy a levágott végnél se maradjon szigetelés nélkül hagyott rész. 6 Tekerje be a szigetelőcsövet a fedőszalaggal alulról felfelé. 7 Szervizfedél Magyar 6

8 A beltéri egység üzembe helyezése. A rögzítőlap felszerelése. A rögzítőlapot olyan falra kell szerelni, amely elbírja a beltéri egység súlyát. ) Ideiglenesen erősítse a rögzítőlapot a falra, ellenőrizze, hogy a panel vízszintben áll-e, és jelölje a falra a furatok helyeit. ) Erősítse a rögzítőlapot a falra csavarokkal. A rögzítőlap ajánlott rögzítési pontjai és méretei A rögzítőlap ajánlott rögzítési pontjai (összesen pont) Helyezzen egy vízmértéket a kiálló fülekre. Használjon mérőszalagot, ahogy az ábra mutatja. A mérőszalag végét helyezze a V jelzésre. Hely a csőszerelés miatt az egységből kivágott darab tárolására Kondenzvíztömlő helye 6 Falon átmenő lyuk Ø6 mm 7 Gázcső vége 8 Folyadékcső vége 9 Az eltávolított csőcsatlakozás-fedelet bele lehet tenni a rögzítőlapon kiképzett zsebbe. 0 A csőcsatlakozás levett fedele A Rögzítőlap 7 Magyar

9 . Lyuk fúrása a falba és a cső behelyezése. A fém keretet vagy lemezt tartalmazó falak esetében ellenőrizze, hogy a cső úgy van-e átvezetve a falon, és a lyuktakaró úgy van-e feltéve, hogy az nem okoz melegedést, áramütést vagy tüzet. Ne feledje el a csövek környékét tömítéssel szigetelni, hogy megelőzze a vízszivárgást. ) Fúrjon egy 6 mm-es lyukat a falba úgy, hogy a külső oldal felé lejtsen. ) Helyezze be az átmenő csövet a lyukba. ) Helyezzen egy lyuktakarót a csőre. ) Ha a hűtőközegcsövek szerelésével, a huzalozással és a kondenzvíz-elvezetéssel végzett, a rést tömítse kittel. φ6 Belül Kívül Falon átmenő cső (nem tartozék) Védőcsőfedél (nem tartozék) Tömítőanyag. A beltéri egység felszerelése. A hűtőközegcsövek hajlításakor tartsa szem előtt az alábbiakat. Szakszerűtlen kivitelezés esetén rendellenes zajokkal működhet a rendszer. ) A hűtőközegcsöveket nem szabad erősen az alsó kerethez nyomni. ) A hűtőközegcsöveket nem szabad erősen az elülső rácshoz nyomni. ) ) -. Jobb oldali, jobb hátsó vagy jobb alsó csőcsatlakozás. ) Erősítse a kondenzvíztömlőt a hűtőközegcsövek alá öntapadós PVC szalaggal. ) Tekerje be a hűtőközegcsöveket és a kondenzvíztömlőt együtt szigetelő szalaggal. Jobb oldali csőcsatlakozás esetén itt vegye le a csőcsatlakozás fedelét. Jobb alsó csőcsatlakozás esetén itt vegye le a csőcsatlakozás fedelét. Tekerje be a hűtőközegcsöveket és a kondenzvíztömlőt együtt szigetelő szalaggal. Jobb alsó csőcsatlakozás Jobb hátsó csőcsatlakozás ) Vezesse át a falon a kondenzvíztömlőt és a hűtőközegcsöveket, majd akassza a beltéri egységet a rögzítőlap kampóira, a beltéri egység tetején a jelzéseket használva vezetőként. A Rögzítőlap Magyar 8

10 ) Nyissa fel az elülső panelt, majd a szervizfedelet. (Lásd az üzembe helyezési tanácsokat.) ) Dugja át az összekötő vezetékeket a kültéri egység felől a fal nyílásán, majd a beltéri egység hátulján. Húzza meg őket elölről. Könnyebb a munka, ha az összekötő vezetékek végeit előre felfelé hajlítja. (Ha az összekötő vezetékek végeinek szigetelése már le van hántva, akkor szigetelőszalaggal össze kell fogni a végeket.) 6) Nyomja meg a beltéri egység alsó keretét két kézzel, amikor a rögzítőlap akasztóira helyezi. Figyeljen, hogy a vezetékek ne csípődjenek be a beltéri egység szélénél. Illessze ide a beltéri egység akasztóit. Ha az összekötő vezetékek végeinek szigetelése már le van hántva, akkor szigetelőszalaggal össze kell fogni a végeket. A Rögzítőlap Összekötő vezetékek Kábelvezető 9 Magyar

11 A beltéri egység üzembe helyezése -. Bal oldali, bal hátsó vagy bal alsó csőcsatlakozás. A kondenzvízlefolyó és a kondenzvíztömlő áthelyezése. Áthelyezés bal oldalra ) Távolítsa el a szigetelést rögzítő csavarokat a jobb oldalról, és távolítsa el a kondenzvíztömlőt. ) Tegye vissza a szigetelést rögzítő csavarokat a jobb oldalra, ahogy voltak. * (Ha erről megfeledkezik, akkor vízszivárgás keletkezhet.) ) Vegye le a kondenzvízlefolyót a bal oldalról, és tegye át jobb oldalra. ) Helyezze be a kondenzvíztömlőt, és rögzítse a beltéri egységhez mellékelt rögzítőcsavarral. Kondenzvíztömlő csatlakozási helye A kondenzvíztömlő a berendezés hátoldalán van Bal oldal Jobb oldal A berendezés elülső oldala Csatlakozás bal oldalon A beltéri egység rögzítőcsavarja 6 Kondenzvíztömlő 7 Csatlakozás jobb oldalon (gyári állapot) 8 A szigetelés rögzítőcsavarja ) Erősítse a kondenzvíztömlőt a hűtőközegcsövek alá öntapadós PVC szalaggal. Bal oldali csőcsatlakozás esetén itt vegye le a csőcsatlakozás fedelét. Bal oldali csőcsatlakozás Bal hátsó csőcsatlakozás Bal alsó csőcsatlakozás esetén itt vegye le a csőcsatlakozás fedelét. Bal alsó csőcsatlakozás ) Csatlakoztassa a kondenzvíztömlőt egy kondenzvízlefolyóba. A kondenzvízlefolyó szerelése Szorosan zárjon! Ne használjon síkosító olajat (hűtőgépolajat) a behelyezéskor. A használata a lefolyót károsítja és kondenzvíz-szivárgást okoz. Helyezzen be egy imbuszkulcsot ( mm) ) Hajlítsa a hűtőközegcsövet a rögzítőlapon található csőlefutási rajznak megfelelően. ) Vezesse át a falon a kondenzvíztömlőt és ahűtőközegcsöveket, majd akassza a beltéri egységet a rögzítőlap kampóira, a beltéri egység tetején a jelzéseket használva vezetőként. ) Húzza be az összekötő vezetékeket. 6) Csatlakoztassa az egységeket összekötő csöveket. Kondenzvíztömlő Szigetelje a lyukat kittel vagy tömítőanyaggal. Műanyag bilinccsel/szalaggal összefogni. Tekerjen szigetelő szalagot a hűtőközegcső hajlított szakasza köré. A szalagot legalább fél szélességnyi átfedéssel kell tekerni. A Rögzítőlap Magyar 0

12 7) Tekerje be együtt a hűtőközegcsöveket és a kondenzvíztömlőt hőszigetelő szalaggal a jobb oldali ábra szerint, ha a kondenzvíztömlő a beltéri egység hátoldalán van kivezetve. 8) Figyeljen arra, hogy az összekötő vezetékek ne érjenek a beltéri egységhez, és nyomja két kézzel a beltéri egység alsó szélét, amíg rá nem csúszik biztonságosan a rögzítőlap kampóiba. Rögzítse a beltéri egységet a rögzítőlaphoz csavarokkal (M L). Kondenzvíztömlő Egységösszekötő vezetékek A Rögzítőlap Hűtőközegcsövek Alsó keret 6 H M L ( ponton) 6 -. Falon átmenő csövek. Kövesse az alább megadott utasításokat Bal oldali, bal hátsó vagy bal alsó csőcsatlakozás ) Ilyen mélyen helyezze be a kondenzvíztömlőt, hogy ne jöhessen ki a kondenzvízcsőből. Ilyen mélyen helyezze be a kondenzvíztömlőt, hogy ne jöhessen ki a kondenzvízcsőből. Min. 0 mm Külső fal Belső fal Kondenzvíztömlő 6 PVC kondenzvízcső (VP-0) 6. Vezetékek. ) Csupaszítsa le a vezetékek végeit ( mm). ) Egyeztesse a vezetékek színét a beltéri és a kültéri egység csatlakozóblokkjában a csatlakozók sorszámával, és jól rögzítse a csavarral a vezetékeket a megfelelő csatlakozóba. ) A földelővezetéket csatlakoztassa a helyes csatlakozókhoz. ) Húzással ellenőrizze, hogy a vezetékek jól vannak-e rögzítve, majd rögzítse a vezetékeket bilinccsel is. ) Adapterre való csatlakoztatásnál. A távirányító-kábelt vezesse és csatlakoztassa az S csatlakozóhoz. (Lásd:. Vezetékes távirányítóhoz csatlakoztatás esetén.) 6) Igazítsa úgy a vezetékeket, hogy a szervizfedél biztonságosan a helyére kerülhessen, majd zárja le a szervizfedelet. 6 Csatlakozóblokk Elektromos doboz Igazítsa úgy a vezetékeket, hogy a szervizfedél biztonságosan a helyére kerülhessen. A vezetékbilincset jól meg kell szorítani, hogy a vezetékekre ne hathasson külső erő. Vezetékbilincs 6 Csak a megadott típusú vezetéket használja. LN A csatlakozók csavarjaival biztonságosan rögzítse a vezetékeket. Ha a vezeték hossza meghaladja a 0 métert, használjon,0 mm átmérőjű vezetéket. Beltéri egység Kültéri egység FIGYELMEZTETÉS H0RN ) Ne használjon toldott vagy sodrott vezetékeket, illetve hosszabbítót, mert ezek túlmelegedést, áramütést vagy tüzet okozhatnak. ) Ne használjon helyben vásárolt elektromos alkatrészeket a termékben! (Ne a csatlakozóblokkból ágaztassa le a kondenzvízszivattyú stb. tápfeszültségét.) Ez áramütést vagy tüzet okozhatna. Magyar

13 . Vezetékes távirányítóhoz csatlakoztatás esetén. * Ha a beltéri egység jobb oldalán van elég hely, akkor a munkához nem kell levenni az elektromos dobozt. Ebben az esetben ki lehet hagyni az elektromos doboz leszerelésére és visszaszerelésére vonatkozó részeket. -. Vegye le az elülső rácsot ( csavar). -. Távolítsa el a szervizfedelet ( csavar). -. Vegye le a beltéri egység elektromos dobozának fedelét [. ábra]. * -. Távolítsa el a beltéri egység elektromos dobozát. ) Távolítsa el a terelőlapot. ) Húzza ki a kommunikációs vezetékeket. ) Húzza ki a csatlakozót (S00) ) Távolítsa el a hőcserélőből a termisztort. ) Távolítsa el az elektromos dobozt rögzítő csavart ( csavar). ábra: A beltéri egység elektromos doboza fedelének levétele Akassza ki a fület A beltéri egység elektromos dobozának fedele Magyar

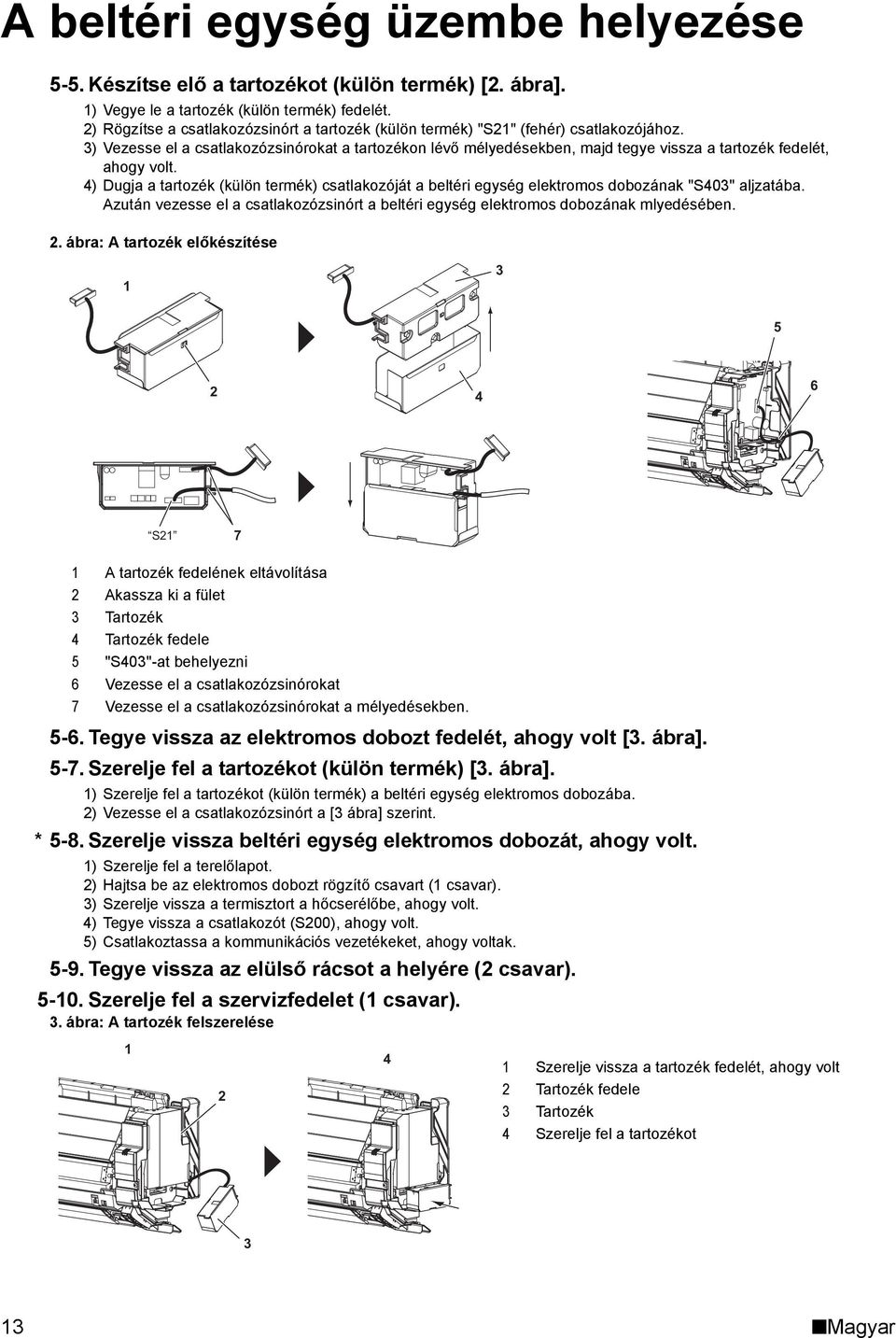

14 A beltéri egység üzembe helyezése -. Készítse elő a tartozékot (külön termék) [. ábra]. ) Vegye le a tartozék (külön termék) fedelét. ) Rögzítse a csatlakozózsinórt a tartozék (külön termék) "S" (fehér) csatlakozójához. ) Vezesse el a csatlakozózsinórokat a tartozékon lévő mélyedésekben, majd tegye vissza a tartozék fedelét, ahogy volt. ) Dugja a tartozék (külön termék) csatlakozóját a beltéri egység elektromos dobozának "S0" aljzatába. Azután vezesse el a csatlakozózsinórt a beltéri egység elektromos dobozának mlyedésében.. ábra: A tartozék előkészítése 6 S 7 A tartozék fedelének eltávolítása Akassza ki a fület Tartozék Tartozék fedele "S0"-at behelyezni 6 Vezesse el a csatlakozózsinórokat 7 Vezesse el a csatlakozózsinórokat a mélyedésekben. -6. Tegye vissza az elektromos dobozt fedelét, ahogy volt [. ábra]. -7. Szerelje fel a tartozékot (külön termék) [. ábra]. ) Szerelje fel a tartozékot (külön termék) a beltéri egység elektromos dobozába. ) Vezesse el a csatlakozózsinórt a [ ábra] szerint. * -8. Szerelje vissza beltéri egység elektromos dobozát, ahogy volt. ) Szerelje fel a terelőlapot. ) Hajtsa be az elektromos dobozt rögzítő csavart ( csavar). ) Szerelje vissza a termisztort a hőcserélőbe, ahogy volt. ) Tegye vissza a csatlakozót (S00), ahogy volt. ) Csatlakoztassa a kommunikációs vezetékeket, ahogy voltak. -9. Tegye vissza az elülső rácsot a helyére ( csavar). -0. Szerelje fel a szervizfedelet ( csavar).. ábra: A tartozék felszerelése Szerelje vissza a tartozék fedelét, ahogy volt Tartozék fedele Tartozék Szerelje fel a tartozékot Magyar

15 Bemélyedések a csatlakozózsinórok számára Az "S0" csatlakozás helye Bemélyedés a csatlakozózsinór számára 6. Kondenzvízcső. ) A kondenzvíztömlőt csatlakoztassa a jobb oldali leírás szerint. A kondenzvíztömlőnek lefelé kell lejtenie. Nem lehetnek benne vízcsapdák. Ne tegye a kondenzvíztömlő végét víz alá. ) Vegye ki a levegőszűrőket, és öntsön valamennyi vizet a csepptálcába, hogy meggyőződhessen az akadálytalan elfolyásról. ) Ha a kondenzvíztömlő hosszabbítására vagy rejtett kondenzvízcsövekre van szükség, akkor a tömlő végéhez megfelelően illeszkedő alkatrészeket kell használni. [Ábra a tömlő végéről] φ6 φ8 ) Ha a kondenzvíztömlőt hosszabbítani kell, szerezzen be egy 6 mm belső átmérőjű hosszabbító tömlőt kereskedelmi forgalomból. Ne felejtse el hőszigeteléssel ellátni a hosszabbító tömlő beltéri szakaszát. Beltéri oldali kondenzvíztömlő Kondenzvíztömlő-hosszabbítás Hőszigetelő tok (nem tartozék) A φ6 φ6 ) Ha egy merev PVC csövet csatlakoztat ( mm névleges átmérő) közvetlenül a beltéri egységhez csatlakoztatott kondenzvíztömlőre az átmenő szakaszon, használjon egy kereskedelemben kapható kondenzvízgyűjtőt ( mm névleges átmérő) a toldáshoz. φ8 A B C A B C A beltéri egységhez mellékelt kondenzvíztömlő Kereskedelemben kapható kondenzvízgyűjtő ( mm névleges átmérő) Kereskedelemben kapható PVC cső ( mm névleges átmérő) Magyar

16 Hűtőközegcsövek szerelése. A csővég peremezése. ) Vágja le a csővéget csővágóval. ) Sorjázza le a véget a csövet lefelé tartva, hogy a forgácsok ne hulljanak a cső belsejébe. ) Helyezze a hollandi anyát a csőre. ) Peremezze meg a csövet. ) Ellenőrizze, hogy a peremezés jól sikerült-e. Figyeljen a helyes szögre a vágáskor. Távolítsa el a sorját Peremezés Pontosan az alábbi módon kell elhelyezni! A Átm. Ellenőrzés Peremező szerszám R0A hűtőközeg esetén Befogós típus Hagyományos peremező szerszám Befogós típus (Ridgid típus) Szárnyas anyás típus (Imperial típus) A 0-0, mm,0-, mm,,0 mm A perem belső felületének simának, repedésmentesnek kell lennie. A csővég kihajlásának egyenletesnek, tökéletesen kör alakúnak kell lennie. Ellenőrizze, hogy a hollandi anya jól illeszkedik-e. FIGYELMEZTETÉS ) Ne használjon a csőszereléshez ásványolajat. ) Vigyázzon, hogy ne kerüljön ásványolaj a rendszerbe, mert az csökkentené az egységek élettartamát. ) Ne használjon más készülékekből kibontott csöveket. Csak a készülékkel együtt szállított alkatrészeket használja fel. ) Ne szereljen az R0A egységre szárítót, ha az élettartamát meg szeretné őrizni. ) A szárítóanyag elbomláskor a rendszert károsítaná. 6) A nem tökéletes peremezés hűtőközeg-szivárgást okozhat. Magyar

17 Hűtőközegcsövek szerelése. Hűtőközegcsövek. TUDNIVALÓK ) Használja az egységhez mellékelt hollandi anyát. (A gyengébb minőségű hollandi anyák idővel elrepedhetnek.) ) A gázszivárgás megelőzése érdekében a peremet be kell kenni hűtőgépolajjal, de csak belülről. (Használjon R0A-hoz való hűtőgépolajat.) ) A perem és a hollandi anyák sérülésének és az ezzel járó gázszivárgás megelőzése érdekében a meghúzáshoz nyomatékkulcsot kell használni. Igazítsa egymáshoz a végeket, és húzza meg kézzel a hollandi anyákat, fordulattal. Ezután szorítsa meg őket egészen nyomatékkulccsal. [Olajozni] [Meghúzni] Kívülről ne kenje be a peremet hűtőgépolajjal Nyomatékkulcs Hollandi anya 6 Villáskulcs Ne kenje be a hollandi anyát hűtőgépolajjal! 7 Csőcsatlakozó Vigyázzon, nehogy túlhúzza A peremet be kell kenni hűtőgépolajjal, de csak belülről. 8 Hollandi anya Hollandi anya meghúzónyomatéka Gáz oldal Folyadék oldal /8 hüvelyk / hüvelyk,7-9,9 N m (0-07 kp cm), 7, N m ( 7 kp cm) -. Tudnivalók a csövek kezelésével kapcsolatban. ) A csövek nyitott végeit óvni kell portól és nedvességtől. ) A csőíveket a lehető legkisebb hajlatúra kell tervezni. A hajlítást csőhajlítóval kell végezni. Eső Le kell zárni. Ha nincs kéznél megfelelő dugasz, a csővéget szalaggal kell betekerni, hogy a szennyeződés és a víz ne juthasson be. Fal Magyar 6

18 -. A réz és a hőszigetelő anyagok kiválasztása. Ha kereskedelemi forgalomban vásárolt rézcsöveket és szerelvényeket használ, az alábbiakra kell figyelni: ) Szigetelőanyag: polietilénhab Hőátadás: 0,0 0,0 W/mK (0,0 0,0 kcal/(mh C)) A hűtőközeg-gázcső felületének hőmérséklete elérheti a 0 C-ot. Olyan szigetelőanyagot kell választani, amely ellenáll ekkora hőmérsékletnek. Egységösszekötő vezetékek Folyadékcső szigetelés Gázcső 6 Fedőszalag Folyadékcső 7 Kondenzvíztömlő Gázcső szigetelés 6 7 ) Mind a gáz-, mind a folyadékcsöveket szigetelni kell. A szigetelés méreteit az alábbi táblázat mutatja. Gáz oldal Folyadék oldal Gázcső hőszigetelés Folyadékcső hőszigetelés K. átm. 9, mm K. átm. 6, mm B. átm. - mm B. átm. 8 0 mm Minimális hajlítási sugár Vastagság min. 0 mm Min. 0 mm Vastagság 0,8 mm (C0T-O) ) A gáz- és folyadékcsövek szigetelésére külön szigetelőtokot kell alkalmazni. 7 Magyar

19 Próbaüzem és teszt. Próbaüzem és teszt. - Mérje meg a tápfeszültséget, és ellenőrizze, hogy a megadott tartományba esik-e. - A próbaüzemet akár hűtés, akár fűtés üzemmódban el lehet végezni. Hűtés üzemmódban állítsa be a lehető legalacsonyabb hőmérsékletet, fűtés módban pedig a lehető legmagasabb hőmérsékletet. ) A próbaüzemet néha nem lehet kivitelezni, ha olyan a helyiség hőmérséklete. Használja a távirányítót a próbaüzemnél, az alábbiak szerint. ) Ha a próbaüzem megvolt, állítsa a hőmérsékletet normális szintre (6 C 8 C hűtés üzemmódban, 0 C C fűtés üzemmódban). ) Védelmi okokból a rendszer kikapcsolás után percig nem indul újra. - Végezzen próbaüzemeltetést az üzemeltetési kézikönyv szerint annak ellenőrzésére, hogy minden alkatrész és funkció, például a lamellák mozgatása helyesen működik-e. A klímaberendezés készenléti módban is felvesz egy kevés áramot. Ha a rendszert üzembe helyezés után egy ideig nem használják, kapcsolja le a hálózati megszakítót, hogy a berendezs feleslegesen ne fogyasszon áramot. Ha a hálózati megszakító áramtalanította a klímaberendezést, a rendszer visszaállítja az eredeti üzemmódot, amikor az áramkör újra zárul. Próbaüzem a távirányítóval ) Nyomja meg az ON/OFF gombot a rendszer bekapcsolásához. ) Egyidejűleg nyomja meg a TEMP és a MODE gombot. ) Nyomja meg a MODE gombot kétszer. (" " jelenik meg a kijelzőn, és mutatja, hogy a próbaüzem üzemmód lett kijelölve.) ) A próbaüzem üzemmód körülbelül 0 perc múlva véget ér, és visszavált normál módra. Nyomja meg az ON/OFF gombot, ha ki akar lépni a próbaüzem üzemmódból.. Tesztelendők. Tesztelendő A beltéri és a kültéri egységek helyesen vannak felszerelve, szilárd alapra. Nincs hűtőközeg-szivárgás. A hűtőközeg gáz- és folyadékcsövei, valamint a beltéri kondenzvíztömlő-hosszabbítás hőszigetelve van. A kondenzvíz-elvezetés megfelelő. A rendszer megfelelően földelve van. Az összekötő vezetékek mérete előírás szerinti. Nem áll akadály a beltéri vagy a kültéri egység levegőbemenetének vagy -kimenetének útjában. Az elzárószelepek nyitva vannak. A beltéri egység megfelelően veszi-e a távirányító jeleit. Tünet (diagnosztikai kijelzés a távirányítón) Leesés, vibráció, zaj Nem tökéletes hűtés/fűtés Vízszivárgás Vízszivárgás Elektromos zárlat Üzemképtelenség vagy égéses meghibásodás Nem tökéletes hűtés/fűtés Nem működik Ellenőrzés Magyar 8

20 P0797-D A kétdimenziós vonalkód a gyártási kód. M07B00C (09) HT
