1 KJ 60 HIDROPNEUMATIKUS SZEGECSANYAHÚZÓGÉP M3-M8 SZEGECSANYÁKHOZ HASZNÁLATI UTASÍTÁS KARBANTARTÁS FELJEGYZÉSEK

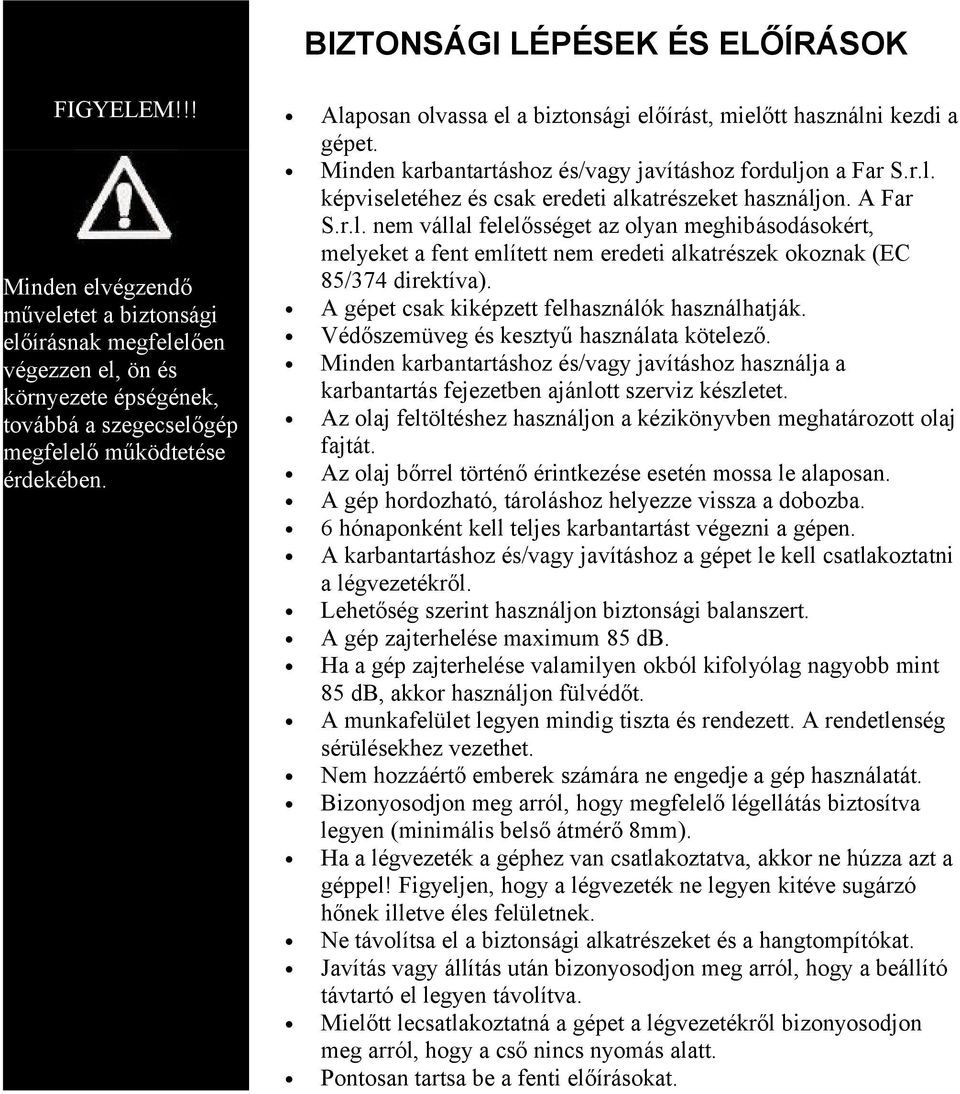

2 BIZTONSÁGI LÉPÉSEK ÉS ELŐÍRÁSOK FIGYELEM!!! Minden elvégzendő műveletet a biztonsági előírásnak megfelelően végezzen el, ön és környezete épségének, továbbá a szegecselőgép megfelelő működtetése érdekében. Alaposan olvassa el a biztonsági előírást, mielőtt használni kezdi a gépet. Minden karbantartáshoz és/vagy javításhoz forduljon a Far S.r.l. képviseletéhez és csak eredeti alkatrészeket használjon. A Far S.r.l. nem vállal felelősséget az olyan meghibásodásokért, melyeket a fent említett nem eredeti alkatrészek okoznak (EC 85/374 direktíva). A gépet csak kiképzett felhasználók használhatják. Védőszemüveg és kesztyű használata kötelező. Minden karbantartáshoz és/vagy javításhoz használja a karbantartás fejezetben ajánlott szerviz készletet. Az olaj feltöltéshez használjon a kézikönyvben meghatározott olaj fajtát. Az olaj bőrrel történő érintkezése esetén mossa le alaposan. A gép hordozható, tároláshoz helyezze vissza a dobozba. 6 hónaponként kell teljes karbantartást végezni a gépen. A karbantartáshoz és/vagy javításhoz a gépet le kell csatlakoztatni a légvezetékről. Lehetőség szerint használjon biztonsági balanszert. A gép zajterhelése maximum 85 db. Ha a gép zajterhelése valamilyen okból kifolyólag nagyobb mint 85 db, akkor használjon fülvédőt. A munkafelület legyen mindig tiszta és rendezett. A rendetlenség sérülésekhez vezethet. Nem hozzáértő emberek számára ne engedje a gép használatát. Bizonyosodjon meg arról, hogy megfelelő légellátás biztosítva legyen (minimális belső átmérő 8mm). Ha a légvezeték a géphez van csatlakoztatva, akkor ne húzza azt a géppel! Figyeljen, hogy a légvezeték ne legyen kitéve sugárzó hőnek illetve éles felületnek. Ne távolítsa el a biztonsági alkatrészeket és a hangtompítókat. Javítás vagy állítás után bizonyosodjon meg arról, hogy a beállító távtartó el legyen távolítva. Mielőtt lecsatlakoztatná a gépet a légvezetékről bizonyosodjon meg arról, hogy a cső nincs nyomás alatt. Pontosan tartsa be a fenti előírásokat.

3 FIGYELEM! A gép használtba vétele előtt szerelje fel az alsó védő gumitányért (lásd ábra) FAR nem vállal felelősséget semmilyen károsodásra, melyet a hiányzó védő gumitányér okozna. Gép beazonosítás A KJ 60-es szegecsanyahúzógépet az oldalán lévő címke alapján lehet beazonosítani, mely a gyártó nevét, címét és a termék típusszámát tartalmazza. Ha bármilyen javításra volna szükség, akkor mindig vegye figyelembe a gép típusszámát. Általános megjegyzések A gépet csak M3 M8-as szegecsanyákhoz használja. Fő részek A) Húzószár B) Támasz C) Ellenanya D) Szegecsanya behúzó billentyű E) Szegecsanya letekerő billentyű F) Húzószár cseréhez használandó tüske helye G) Löketbeállító gyűrű H) Akasztó a blanszernek I) Motor L) Olaj tartály záró csavar M) Levegő csatlakozó N) Védő gumitalp

4 Technikai adatok Levegő nyomás szükséglet: Légvezeték minimális belső átmérője: Ciklusonkénti levegő szükséglet: Maximális erő: Súly: 6 Bar 8mm 3,6 L 6 Bar = 1450 kg 2,13 kg Szükséges környezeti hőmérséklet: - 5 / +50 A kezet érő gyorsulás nagysága: Légellátás 2,5 m/sec² A levegőnek idegen testektől, párától és folyadéktól (olaj is) mentesnek kell lennie, hogy megelőzhető legyen a gép és a mozgó alkatrészek idő előtti elhasználódása. Ezért javasoljuk, hogy használjon levegő szűrőt szegecsenként 2-3 csepp olajat csepegtessen a légcsatlakozóba. A szegecsanyahúzógép használata FIGYELEM! A gép hibás beállítása nem megfelelő szegecseléshez ill. húzószár töréshez vezethet. Bizonyosodjon meg róla, hogy a húzószár és a támasz is megfelelő a szegecsanyához, mert szállításkor általában M8-as fejjel van szerelve a gép. A szegecselőgép működtetése előtt állítsa azt be az átfogni kívánt lemezvastagsághoz az alábbiak alapján: - Állítsa a löketet minimumra a G jelölésű gyűrű mínusz irányba forgatásával. - Helyezze a szegecsanyát a húzószárra, majd enyhén nyomja azt meg, így a gép feltekeri azt magára. - Ellenőrizze, hogy a gép fejére megfelelően feltekeredett az anya. - Szegecselje el az anyát és állítsa be a G jelölésű gyűrűvel a lemezvastagsághoz megfelelő szegecselést. A löketet növelve (+ irányba forgatva a gyűrűt) a szegecsanya feje és a rogyás helye közötti távolság (H) csökken ezáltal vékonyabb lemezt szegecselhetünk. Ügyeljen arra, hogy akkor érte el a megfelelő szegecselést, ha a szegecsanya nem fordul meg a furatában, de túlságosan sem szabad meghúzni, mert megrepedhet az anya, eltörhet a húzószár ill. a gépet is túlterhelheti. A húzószár tartóssága meghosszabbítható, ha a szárat időnként megolajozzák.

5 A méret megváltoztatása 1-es kép: Lazítsa meg az ellenanyát egy 25-ős villáskulccsal és távolítsa el a szegecselőfejet 2-es kép: Helyezze a géppel szállított tüskét a gép elején-oldalán található szervizlyukba, majd húzza hátrafelé. A húzószárat kissé húzza előre és forgassa el a nyíllal jelzett irányba addig míg teljesen ki nem csavarta azt. 3-4-es kép: Csavarja be a megfelelő húzószárat a gépbe, mialatt a tüskét hátrahúzva tartja. Addig tekerje befelé a szárat, míg egy kattanást nem hall. Ekkor rácsvarja fel a megfelelő fejet és rögzítse az ellenanyával. A fenti művelet végrehajtása után végezze el a szegecsanya elhúzás beállítását (lásd előző oldal.). FIGYELEM! A gépet csatlakoztassa le a levegő vezetékről mielőtt a fenti műveleteket végrehajtaná! Feltöltés olajjal Ha a használat során azt veszi észre, hogy a gép teljesítménye csökken, akkor után kell tölteni olajjal. A légvezetékről lecsatlakoztatott gépet helyezze vízszintes helyzetbe, majd csavarja ki az olajtöltő csavart (A) egy 5-ös imbuszkulccsal. Töltse fel az olajpumpát (X) VG32 vagy AWS 32 típusú olajjal, majd csavarja bele az A nyílásba. A gépet vízszintesen tartva csatlakoztassa a légvezetékre, használja a működtető billentyűt pár cikluson keresztül, addig míg már nem jönnek levegő buborékok az olajpumpába. Ez az állapot mutatja, hogy az olajfeltöltés teljes. Ezután csatlakoztassa le a nyomásról a gépet és csavarja ki az olajpumpát, majd csavarja be az olajtöltő csavart (A). Amíg nincs az olajtöltő lyuk betömítve (olajpumpa/csavar), addig ne működtesse a gépet!. FIGYELEM: fontos a fenti folyamat betartása, mely közben kesztyű használata ajánlott. Ha teljesen le akarja cserélni az olajat, akkor azt gyűjtse össze egy tárolóedényben, majd a megfelelő tanúsítással rendelkező cégnél adja le.

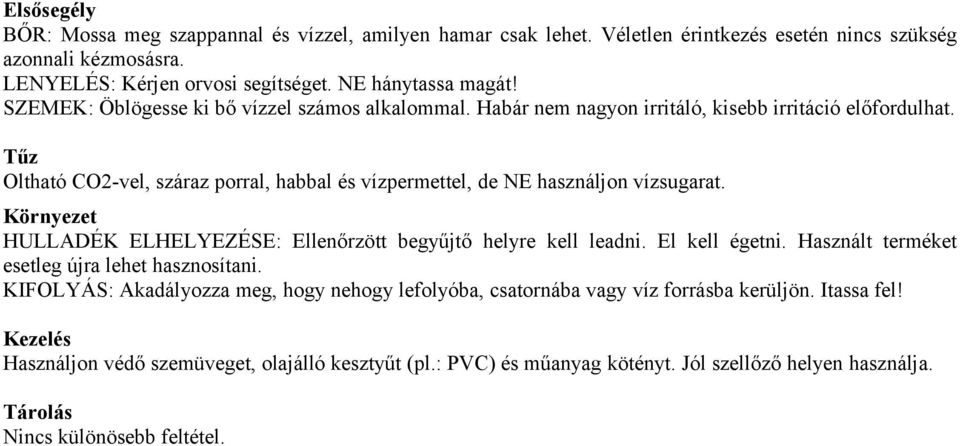

6 Elsősegély BŐR: Mossa meg szappannal és vízzel, amilyen hamar csak lehet. Véletlen érintkezés esetén nincs szükség azonnali kézmosásra. LENYELÉS: Kérjen orvosi segítséget. NE hánytassa magát! SZEMEK: Öblögesse ki bő vízzel számos alkalommal. Habár nem nagyon irritáló, kisebb irritáció előfordulhat. Tűz Oltható CO2-vel, száraz porral, habbal és vízpermettel, de NE használjon vízsugarat. Környezet HULLADÉK ELHELYEZÉSE: Ellenőrzött begyűjtő helyre kell leadni. El kell égetni. Használt terméket esetleg újra lehet hasznosítani. KIFOLYÁS: Akadályozza meg, hogy nehogy lefolyóba, csatornába vagy víz forrásba kerüljön. Itassa fel! Kezelés Használjon védő szemüveget, olajálló kesztyűt (pl.: PVC) és műanyag kötényt. Jól szellőző helyen használja. Tárolás Nincs különösebb feltétel.

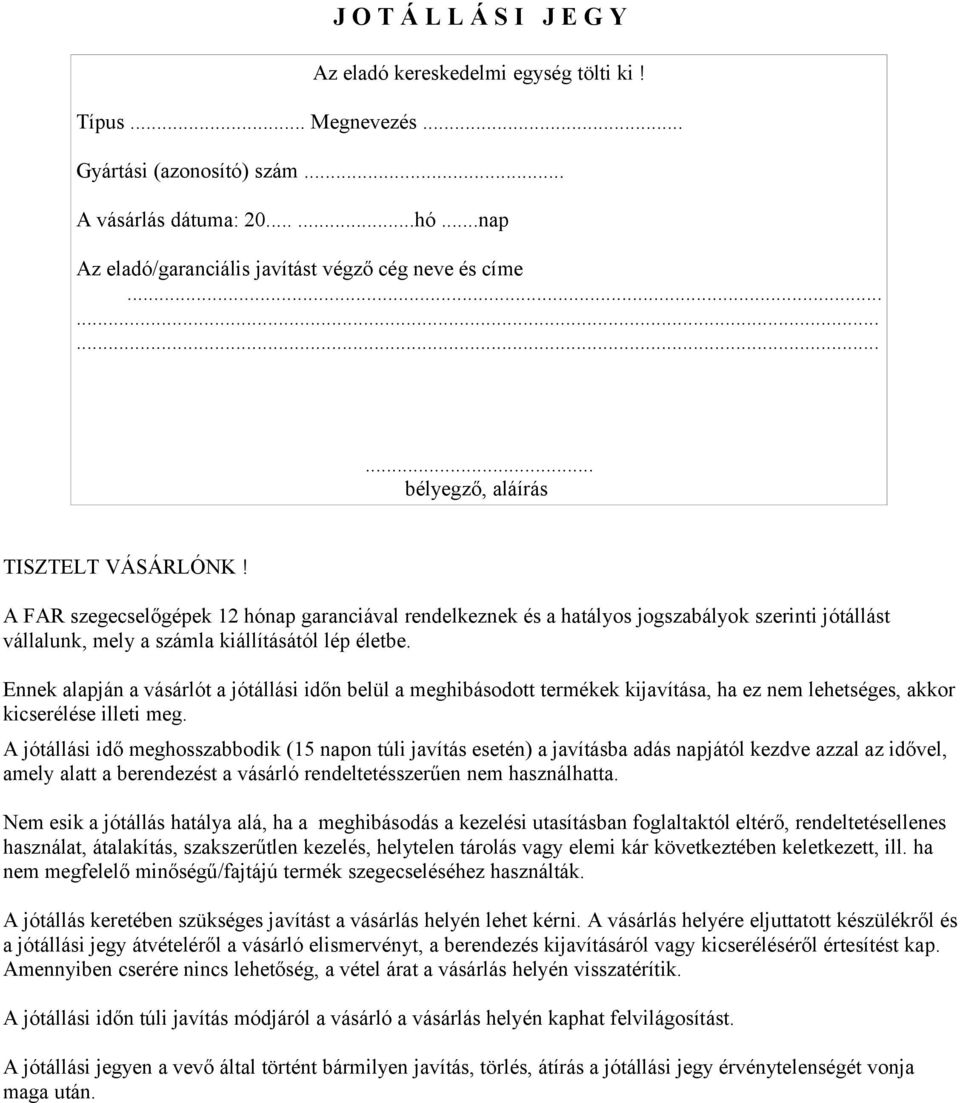

7 J O T Á L L Á S I J E G Y Az eladó kereskedelmi egység tölti ki! Típus... Megnevezés... Gyártási (azonosító) szám... A vásárlás dátuma: hó...nap Az eladó/garanciális javítást végző cég neve és címe neve bélyegző, aláírás TISZTELT VÁSÁRLÓNK! A FAR szegecselőgépek 12 hónap garanciával rendelkeznek és a hatályos jogszabályok szerinti jótállást vállalunk, mely a számla kiállításától lép életbe. Ennek alapján a vásárlót a jótállási időn belül a meghibásodott termékek kijavítása, ha ez nem lehetséges, akkor kicserélése illeti meg. A jótállási idő meghosszabbodik (15 napon túli javítás esetén) a javításba adás napjától kezdve azzal az idővel, amely alatt a berendezést a vásárló rendeltetésszerűen nem használhatta. Nem esik a jótállás hatálya alá, ha a meghibásodás a kezelési utasításban foglaltaktól eltérő, rendeltetésellenes használat, átalakítás, szakszerűtlen kezelés, helytelen tárolás vagy elemi kár következtében keletkezett, ill. ha nem megfelelő minőségű/fajtájú termék szegecseléséhez használták. A jótállás keretében szükséges javítást a vásárlás helyén lehet kérni. A vásárlás helyére eljuttatott készülékről és a jótállási jegy átvételéről a vásárló elismervényt, a berendezés kijavításáról vagy kicseréléséről értesítést kap. Amennyiben cserére nincs lehetőség, a vétel árat a vásárlás helyén visszatérítik. A jótállási időn túli javítás módjáról a vásárló a vásárlás helyén kaphat felvilágosítást. A jótállási jegyen a vevő által történt bármilyen javítás, törlés, átírás a jótállási jegy érvénytelenségét vonja maga után.
