1 VFE-14 VFE-46S VF-56I VF-56IN VF-56IX VFE-65IT H A S Z N Á L A T I Ú T M U T A T Ó FAGOR HUNGÁRIA KFT BUDAPEST, DAMJANICH U Elôkészítés és nyomás: PXP ELSÔ MAGYAR DIGITÁLIS NYOMDA RT Budapest, Maglódi út 8. Tel.: , ; Fax: info@pxp.hu, munka@pxp.hu Fagor VF-14,46,56 D :37 Page 2

2

3 27

4 26

5 25

6 Villamos csatlakoztatás MOSOGATÓGÉPEINK maximum 16 A terhelésre készültek. A GÉPET A FÖLDELT CSATLAKOZÓALJZATBA KELL CSATLAKOZTATNI. A gép CSATLAKOZÓKÁBELE földelt csatlakozóval van ellátva, amelyet földelt érintkezővel ellátott aljzatba kell csatlakoztatni. A gép bekapcsolása előtt ellenőrizni kell, hogy az adott helyen a hálózati feszültség megfelel-e a MOSOGATÓGÉP üzemi feszültségének. Amennyiben a hálózati zsinór megsérült, ki kell cserélni! A cserét kizárólag a gyártó, hivatalos márkaszerviz vagy hivatalos szervizszakember végezheti! EZEN SZABÁLYOK BE NEM TARTÁSA ESETÉN A GYÁRTÓ MINDENFÉLE FELELŐSSÉGET ELHÁRÍT. Ez a mosogatógép eleget tesz a rádiózavarelhárítással foglalkozó 87/308/EGK számú Európai Irányelvnek. Ezek az adatok a gép ajtaján levő ADATTÁBLÁN találhatók. 24

7 B Ha viszont megnövelte a kezelőlap magasságát, a sablonon megjelölt hivatkozási pontokat (5 mm-esek) a felhelyezett távtartók figyelembevételével kell az ajtóborítólap felső szintjéhez igazítani. 3. Helyezze fel a sablont, rögzítse, és jelölje meg a furatok helyét. Ezután fúrja ki a furatokat 2,5 mm-es fúróval, és csavarja fel a támaszokat a borítólapra, ügyelve arra, hogy a támasz meghajlított része felfelé mutasson (Y szél, 11. ábra). Ügyeljen a furatok mélységére! 4. - Fogja meg az ajtóborítót, az Y élt felfelé tartva, majd tegye be a támaszokat az ajtóban erre a célra szolgáló nyílásokba. Ekkor húzza a borítót felfelé, amíg hozzá nem ér a kezelőlaphoz és ügyeljen arra, hogy minden támasz szilárdan álljon az ajtóban a helyén (12. ábra) Nyissa ki óvatosan a mosogatógép ajtaját, miközben tartja a borítót, majd rögzítse ez utóbbit a kapott csavarokkal, vigyázva arra, hogy a borítólap az ajtóhoz képest szintben legyen (13. ábra). Megjegyzés Ha a mosogatógépet olyan konyhabútorba kívánja beépíteni, amelynek egyetlen folyamatos lábazati szegélye van, az alábbi műveleteket kell elvégezni: 6. A megfelelő méretre való vágás után helyezze fel a konyhabútor lábazati szegélyét (4. ábra). 7. Rögzítse a konyhabútor munkalapját (14. ábra). 8. Ellenőrizze, hogy az ajtó megfelelően csukódik-e (15. ábra). Amint ezeket az elemeket a mosogatógépre rögzíti, a gép kész a végső beépítésre. Ha mindezzel elkészült, végezze el a villamos hálózat és a vízhálózat bekötését, az utasítások szerint. Az ábrákat a készülékhez adott sablonon is megtekintheti. Bekötés a vízhálózatba A mosogatógépnek a vízhálózatra való bekötésére a géphez kapott CSATLAKOZÓTÖMLŐT kell használni és azt egy 3/4-es menetű csatlakozással rendelkező vízcsapra kell rákötni (16. ábra). Az üzemi víznyomás 4,9 és 98 N/cm 2 között legyen. Ha a víznyomás ennél nagyobb, alkalmazzon nyomáscsökkentőt, ami a kereskedelemben kapható. Nagyon fontos! A víztömlőt nem szabad meghajlítani vagy megszorítani, mert ez megakadályozhatja a MOSOGATÓGÉP megfelelő vízfelvételét. Melegvíz bemeneti csatlakozás Bár előnyösebb a gépet hidegvíz csatlakozásra kötni, egyes típusokat lehet akár hideg-, akár melegvíz (maximum 60 C) vezetékre kötni. Érdeklődjék a helyi márkakereskedőnél. A lefolyó bekötése A lefolyót olyan, könyökidommal rendelkező tömlővel kell bekötni, amely megfelel a következő feltételeknek: 1. 3 méternél rövidebb. 2. A lefolyócső vége a padlótól 0,5m 1 m magasan legyen a padlószint felett (17. ábra). 3. Fontos egy lefolyószifon beépítése, hogy a szagok a vezetéken keresztül ne juthassanak fel. 4. Ügyeljen arra, hogy ne legyen a tömlőn olyan hajlat, ami akadályozhatná a víz szabad kifolyását. Nagyon fontos! Miután elvégezte a bekötést, ellenőrizze, hogy a csőív jól illeszkedik-e a kifolyónyílásra, a szivárgás és az elárasztás megelőzése végett

8 2. Ne felejtse el átrakni az állítható lábakat az A helyzetből B helyzetbe. 3. Fűrészelje a kívánt méretre a konyhabútor talpszegélyeit (a 4. ábra szerint). Ha befejezte ezeket a munkákat, akkor folytassa a víz- és villamos csatlakoztatásokkal, a használati utasításnak megfelelően. Modulba szerelhető mosogatógépek Bevezetés MODULBA SZERELHETŐ MOSOGATÓ-GÉPEINKET úgy alakítottuk ki, hogy az ajtó borítása és a kezelőlap beleilleszkedjen egy 60 cm széles konyhabútor elembe, egy ajtóval és a tetején egy fiókkal. Ennek érdekében a következőképpen járjon el. Méretek Az 5. ábra megadja a készülék méreteit, és a konyhai egységek minimális helyigényét. Ez segíteni fog a mosogatógép beszerelésekor. Amennyiben az Ön mosogatógépe modulba szerelhető kivitelű, ne felejtse el leszerelni a mosogatógép alján levő tartókat (lásd 2. ábra). Szintezés és elhelyezés Lásd a szabadon álló, illetve panelba szerelhető mosogatógépek szintezésével és az elhelyezésével foglalkozó részt. A mosogatógép beszerelése A gép magasságának a beállítása Forgassa a mosogatógép B lábait az órajárással ellentétes irányba, amíg a gép teteje hozzá nem ér a munkalap alsó felületéhez (7. ábra). A kezelőlap helyzetének beállítása (8. ábra) Ez a művelet abból áll, hogy be kell állítani a mosogatógép kezelőlapját úgy, hogy annak magassága megfeleljen a konyhabútor fiókmagasságának. Ehhez a művelethez használja azokat a távtartókat és csavarokat, amelyeket szállításkor a mosogatógépbe tettünk. Ha a fióklap magassága 110 mm, nincs semmi beállítanivaló. Ha a magasság ennél nagyobb, tegyen hozzá annyi távtartót, amennyi szükséges (A távtartó = 5mm, B távtartó = 10 mm) ahhoz, hogy hozzá lehessen igazítani a kezelőlapot a szomszédos bútormodulok fiókjainak a magasságához (8. ábra). Ha elvégezte ezeket a műveleteket, arra is ügyelnie kell, hogy amikor az ajtólapot felszereli, ennek alsó része egy vonalban legyen a konyhabútor lábazati szegélyével. A mosogatógép beszerelése Miután befejezte a fenti műveleteket és ellenőrzéseket, hozzáláthat a mosogatógép szekrénysorba való beillesztéséhez. Ennek érdekében végezze el az alábbi műveleteket: 1. - Tegye helyére a bútor munkalapjának a műanyag védőelemét, amit a készülékhez kapott (9. ábra). Ez a védőelem megakadályozza, hogy a mosogatógép által termelt gőz lecsapódjon, és kárt okozzon a konyhabútor munkalapjának alsó részén. 2. A mosogatógéppel kapott sablon segítségével jelölje meg a borítólapon azokat a pontokat, ahová a mosogatógép rögzítő támaszait szereli (10. ábra). Megjegyzés Az elülső borító készítésekor figyelembe kell venni, hogy a távtartókkal növelte-e a kezelőlap magasságát vagy nem. A Ha nem növelte, a sablon szélének 0 pontját az ajtólap felső széléhez kell igazítani. Ezáltal a MOSOGATÓGÉP magassága 870 mm-ig szabályozható

9 Szükség szerint szintezze be a gépet, kiegyenlítve a padló esetleges egyenetlenségeit. Ezt a mosogatógép alján található lábak magasságának beállításával végezheti el (7. ábra) (0 20 mm). Legfeljebb 2%-os dőlés engedhető meg. Az ajtó burkolása A MOSOGATÓGÉP ajtajára dekorlemezt szerelhet, hogy illeszkedjék a többi elem burkolatához. A lemezelés legfeljebb 4,5 mm vastag lehet. A lemezek felszerelése 1. Szerelje le a mosogatógép ajtókeretét a csavarok kicsavarásával, a 3. ábrán látható módon. 2. Készítse el a lemezt a 3. ábrán megadott méretekkel (597 x 587 mm). 3. Illessze be a választott dekorlemezt, és csavarozza vissza a keretet a helyére. Ha befejezte, akkor folytassa a víz- és villamos csatlakoztatásokkal, a használati utasítás alapján. Beépíthető mosogatógépek Bevezetés A BEÉPÍTHETŐ MOSOGATÓGÉPEK szabadon is állhatnak, de be is építhetők a konyhában a munkalap alá. Könnyen hozzáillesztheti a mosogatógépet a konyha berendezéséhez és az ajtósorba néhány egyszerű művelettel. Méretek Az 5. ábra megadja a készülék méreteit, és a konyhabútor-modulok legkisebb méreteit. Ez segíteni fog a készülék beszerelésekor. Ha a mosogatógépet a konyhai munkalap alá kívánja beépíteni, akkor a 4. ábrán látható módon csavarja ki a két csavart a felső borítás eltávolításához, és szerelje le a gép tetején található ellensúlyt is (2. ábra). Később ezeket a csavarokat felhasználhatja arra, hogy a készüléket a konyhai munkalaphoz erősítse, ezzel biztosítva a mosogatógép stabilitását. Szintezés és elhelyezés Lásd a szintezéssel és az elhelyezéssel foglalkozó részt a szabadon álló, illetve a panelba szerelhető mosogatógép esetén. Az ajtó burkolása A MOSOGATÓGÉP ajtajára dekorlemezt szerelhet, hogy illeszkedjék a többi elem burkolatához. A lemezelés legfeljebb 4,5 mm vastag lehet. Lemezelés és az ajtó beállítása 1. Szerelje le az ajtókeretet a mosogatógépről, kicsavarva a csavarokat a 6. ábrán látható módon. 2. Vágja le az elemet kívánt magasságnak (h) megfelelően, hogy egy vonalban legyen a konyhabútor-modul mindkét oldalán. 3. Fogja az ajtókeretet, és fűrésszel vágja le a felső végeit ugyanolyan magasságúra (h), mint amekkora az dekorlemez. 4. Állítsa be az alsó ajtóalátétet a megfelelő magasságra (h). 5. Illessze a dekorlemezt az ajtóra. Ugyanakkor rögzítse a keretet és jelölje be a furatok új helyét az ajtón. A furatokat 3,25 mm-es fúróval készítse. Csavarozza vissza a keretet a helyére.. Megjegyzés Ha a mosogatógépet egyszerű talpszegéllyel szeretné beilleszteni a konyhaszekrény-sorba, ez lehetséges, azonban a következőket szem előtt kell tartania. 1. Szerelje le az alapot (1) és a lábakat (2) (az 1. ábra szerint)

10 Fontos tudnivalók A MOSOGATÓGÉP felállításának a megkönnyítése végett a HASZNÁLATI UTASÍTÁS végén egy sor rajzot és ábrát mellékeltünk. Ezek részletes alkatrészlistát tartalmaznak, valamint megadják azokat a méreteket és műveleteket, amelyeket szem előtt kell tartania összeszerelés közben. Kérjük, hajtsa ki az rajzokat és ábrákat, mivel azok segítségével a szöveg könnyebben megérthető, és a mosogatógép beszerelésekor segítenek megoldani a kisebb problémákat. Műszaki adattábla A mosogatógép ajtajának oldalán található MŰSZAKI ADATTÁBLÁN a mosogatógép műszaki adatai, valamint a készülék gyári száma van feltüntetve. Mielőtt elvégezné a villamos csatlakoztatásokat, OLVASSA EL EZEKET A TUDNIVALÓKAT. Villamos csatlakoztatás A villamos csatlakoztatást megfelelő szaktudással rendelkező, valamint az ország szabványaival és előírásaival tisztában lévő szakember végezze. Figyelmeztetés Mielőtt üzembe helyezi a készüléket és elvégzi a vizes és villamos csatlakoztatásokat, nagyon fontos, hogy tisztában legyen vele, hogy a mosogatógépe BURKOLHATÓ vagy MODULBA SZERELHETŐ típus-e. Néhány műveletet kell majd elvégeznie ahhoz, hogy biztosan helyes módon szerelte-e be a mosogatógépet. Kicsomagolás Óvatosan távolítsa el a védőcsomagolást a készülékről. Ha modulba szerelhető mosogatógépe van, akkor távolítsa el a mosogatógép aljáról a támasztékokat (2. ábra). Vegye le a gépben található kosarak csomagolását. Szabadon álló mosogatógépek Bevezetés SZABADON ÁLLÓ MOSOGATÓ-GÉPEINK úgy vannak kialakítva, hogy bárhova szabadon elhelyezhetők, a legalkalmasabb helyre. Méretek A 2. ábra megadja a készülék méreteit. Tanulmányozza, mert segíteni fog a gép beszerelésekor. Szintezés és elhelyezés A MOSOGATÓGÉP beszerelése előtt a gépnek stabilan és merőlegesen kell állnia a padlón. Szükség szerint szintezze be a gépet, kiegyenlítve a padló esetleges egyenetlenségeit. Ezt a mosogatógép alján található lábak magasságának beállításával végezheti el (7. ábra) (0 20 mm). Legfeljebb 2%-os dőlés engedhető meg. Ha elvégezte ezeket a feladatokat, akkor folytassa a víz és villamos csatlakoztatásokkal, a használati utasítás alapján. Burkolható mosogatógépek Bevezetés A BURKOLHATÓ MOSOGATÓGÉPEK szabadon is állhatnak, meg be is illeszthetők a szekrénymodulok és a háztartási gépek közé. Ez utóbbi esetben néhány egyszerű művelettel a szekrénysor burkolatához és elrendezéséhez igazíthatók. Méretek A 2. ábra megadja a mosogatógép méreteit. Az 5. ábrán a konyhabútor és a többi háztartási gép legkisebb méretei láthatók. Szintezés és elhelyezés A MOSOGATÓGÉP beszerelése előtt a gépnek stabilan és merőlegesen kell állnia a padlón

11 19

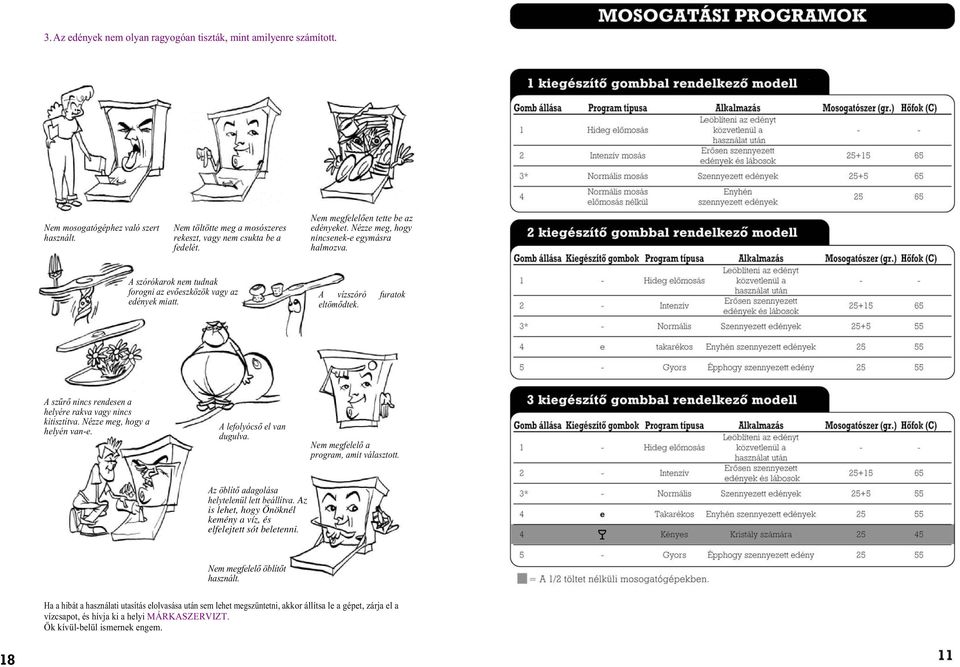

12 3. Az edények nem olyan ragyogóan tiszták, mint amilyenre számított. Nem mosogatógéphez való szert használt. Nem töltötte meg a mosószeres rekeszt, vagy nem csukta be a fedelét. Nem megfelelően tette be az edényeket. Nézze meg, hogy nincsenek-e egymásra halmozva. A szórókarok nem tudnak forogni az evőeszközök vagy az edények miatt. A vízszóró furatok eltömődtek. A szűrő nincs rendesen a helyére rakva vagy nincs kitisztítva. Nézze meg, hogy a helyén van-e. A lefolyócső el van dugulva. Nem megfelelő a program, amit választott. Az öblítő adagolása helytelenül lett beállítva. Az is lehet, hogy Önöknél kemény a víz, és elfelejtett sót beletenni. Nem megfelelő öblítőt használt. Ha a hibát a használati utasítás elolvasása után sem lehet megszüntetni, akkor állítsa le a gépet, zárja el a vízcsapot, és hívja ki a helyi MÁRKASZERVIZT. Ők kívül-belül ismernek engem

13 HIBAELHÁRÍTÁS 1. Minden próbálkozás ellenére sem vagyok hajlandó elindulni. Mi lehet az oka? Nincs hálózati feszültség. Helytelen a hálózati dugasz bekötése; nem 13 amperes a biztosíték. Nem jól csukta be az ajtót. Nem nyomta meg a főkapcsolót. 2. Bekapcsoltam, a víz mégse folyik a gépbe. Mi lehet a hiba? 41 Elzárták a vizet. Nem nyitotta meg a vízcsapot. A (mosogatógépben levő) mágnesszelepes bemeneti szűrő eldugult. 17
