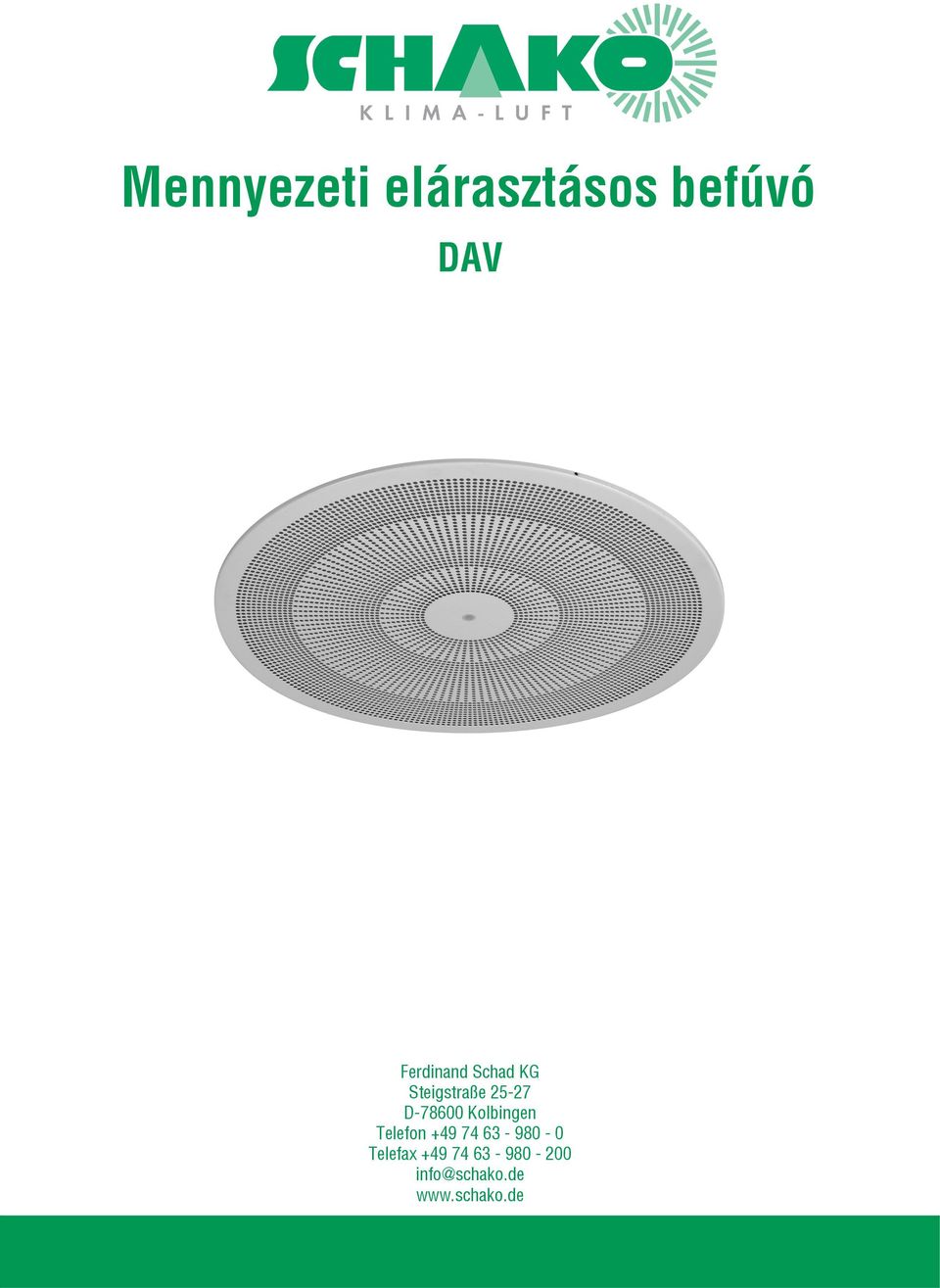

Mennyezeti elárasztásos befúvó DAV

Átírás

1 Mennyezeti elárasztásos befúvó DAV Ferdinand Schad KG Steigstraße D Kolbingen Telefon Telefax info@schako.de

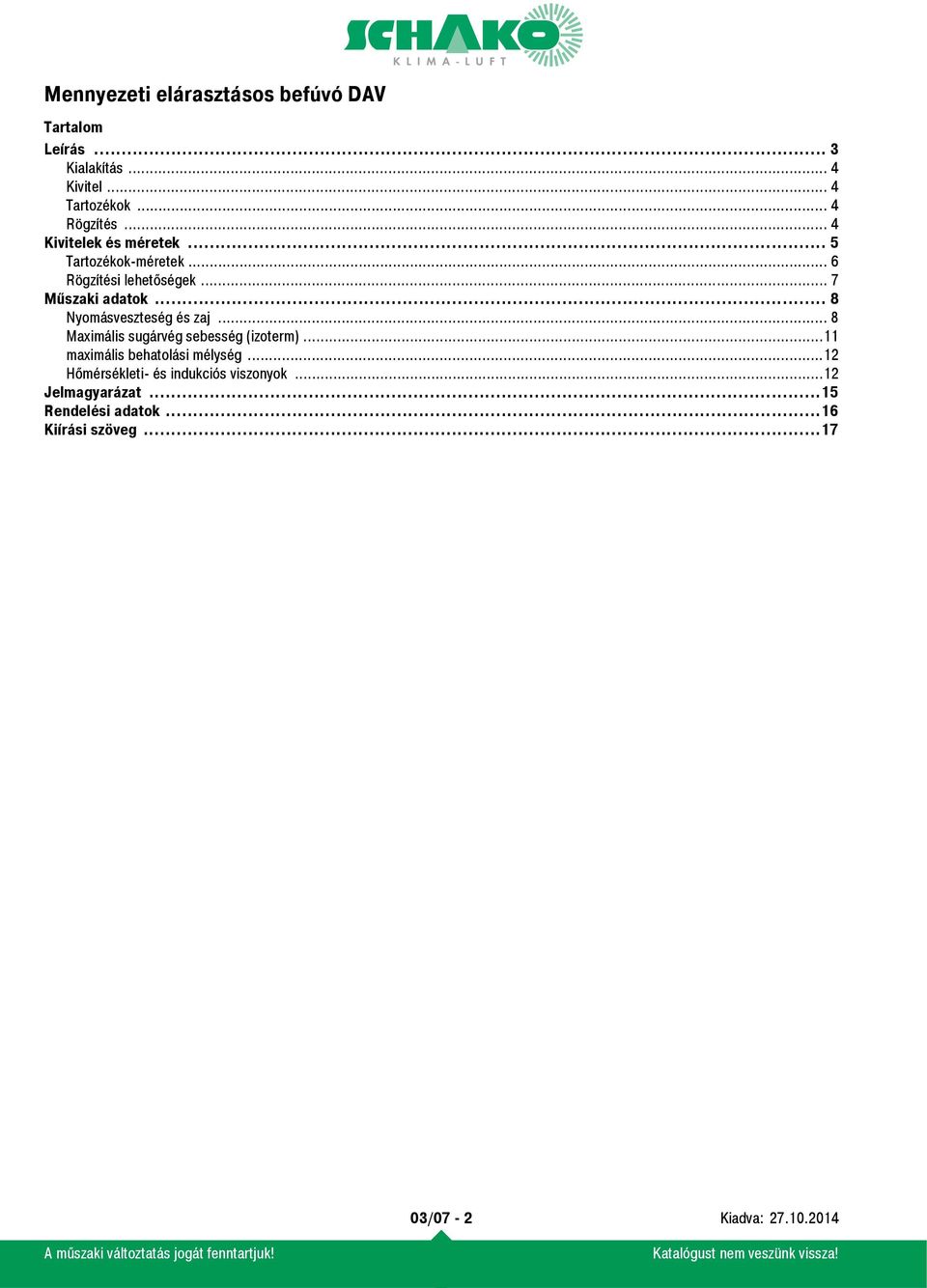

2 Tartalom Leírás... 3 Kialakítás... 4 Kivitel... 4 Tartozékok... 4 Rögzítés... 4 Kivitelek és méretek... 5 Tartozékok-méretek... 6 Rögzítési lehetőségek... 7 Műszaki adatok... 8 Nyomásveszteség és zaj... 8 Maximális sugárvég sebesség (izoterm)...11 maximális behatolási mélység...12 Hőmérsékleti- és indukciós viszonyok...12 Jelmagyarázat...15 Rendelési adatok...16 Kiírási szöveg /07-2

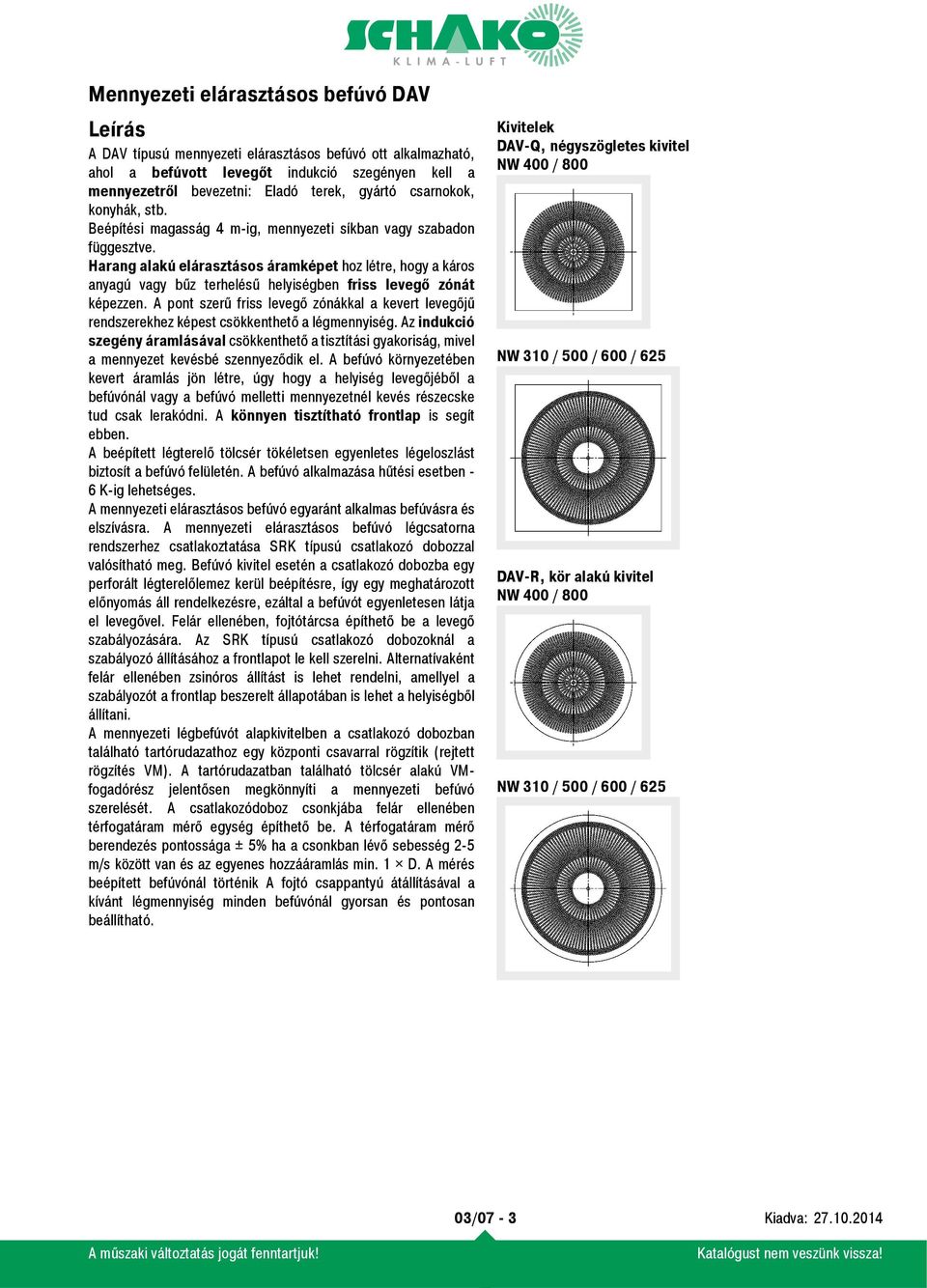

3 Leírás A DAV típusú mennyezeti elárasztásos befúvó ott alkalmazható, ahol a befúvott levegőt indukció szegényen kell a mennyezetről bevezetni: Eladó terek, gyártó csarnokok, konyhák, stb. Beépítési magasság 4 m-ig, mennyezeti síkban vagy szabadon függesztve. Harang alakú elárasztásos áramképet hoz létre, hogy a káros anyagú vagy bűz terhelésű helyiségben friss levegő zónát képezzen. A pont szerű friss levegő zónákkal a kevert levegőjű rendszerekhez képest csökkenthető a légmennyiség. Az indukció szegény áramlásával csökkenthető a tisztítási gyakoriság, mivel a mennyezet kevésbé szennyeződik el. A befúvó környezetében kevert áramlás jön létre, úgy hogy a helyiség levegőjéből a befúvónál vagy a befúvó melletti mennyezetnél kevés részecske tud csak lerakódni. A könnyen tisztítható frontlap is segít ebben. A beépített légterelő tölcsér tökéletsen egyenletes légeloszlást biztosít a befúvó felületén. A befúvó alkalmazása hűtési esetben - 6 K-ig lehetséges. A mennyezeti elárasztásos befúvó egyaránt alkalmas befúvásra és elszívásra. A mennyezeti elárasztásos befúvó légcsatorna rendszerhez csatlakoztatása SRK típusú csatlakozó dobozzal valósítható meg. Befúvó kivitel esetén a csatlakozó dobozba egy perforált légterelőlemez kerül beépítésre, így egy meghatározott előnyomás áll rendelkezésre, ezáltal a befúvót egyenletesen látja el levegővel. Felár ellenében, fojtótárcsa építhető be a levegő szabályozására. Az SRK típusú csatlakozó dobozoknál a szabályozó állításához a frontlapot le kell szerelni. Alternatívaként felár ellenében zsinóros állítást is lehet rendelni, amellyel a szabályozót a frontlap beszerelt állapotában is lehet a helyiségből állítani. A mennyezeti légbefúvót alapkivitelben a csatlakozó dobozban található tartórudazathoz egy központi csavarral rögzítik (rejtett rögzítés VM). A tartórudazatban található tölcsér alakú VMfogadórész jelentősen megkönnyíti a mennyezeti befúvó szerelését. A csatlakozódoboz csonkjába felár ellenében térfogatáram mérő egység építhető be. A térfogatáram mérő berendezés pontossága ± 5% ha a csonkban lévő sebesség 2-5 m/s között van és az egyenes hozzááramlás min. 1 D. A mérés beépített befúvónál történik A fojtó csappantyú átállításával a kívánt légmennyiség minden befúvónál gyorsan és pontosan beállítható. Kivitelek DAV-Q, négyszögletes kivitel NW 400 / 800 NW 310 / 500 / 600 / 625 DAV-R, kör alakú kivitel NW 400 / 800 NW 310 / 500 / 600 / /07-3

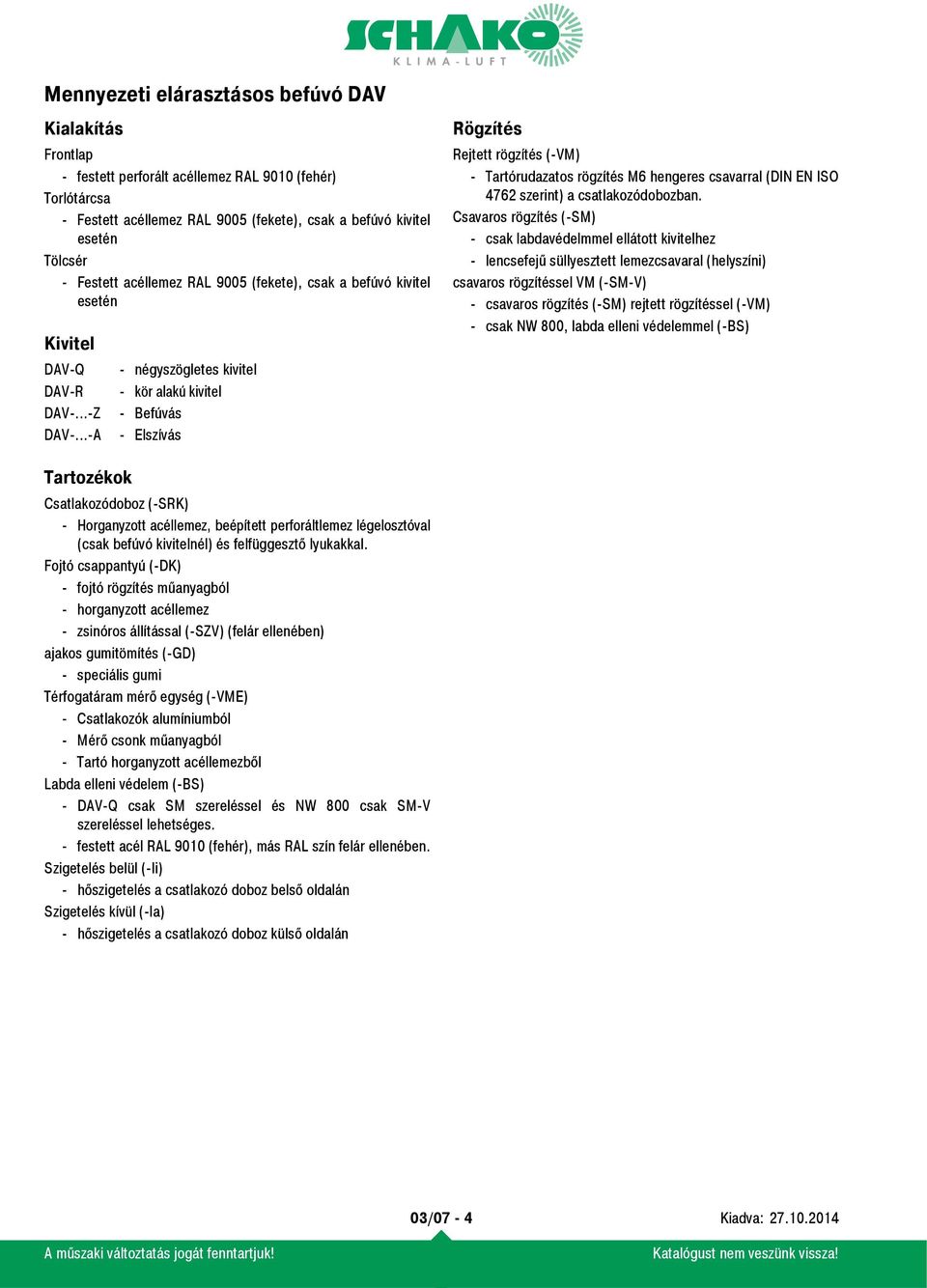

4 Kialakítás Frontlap - festett perforált acéllemez RAL 9010 (fehér) Torlótárcsa - Festett acéllemez RAL 9005 (fekete), csak a befúvó kivitel esetén Tölcsér - Festett acéllemez RAL 9005 (fekete), csak a befúvó kivitel esetén Kivitel DAV-Q DAV-R DAV-...-Z DAV-...-A - négyszögletes kivitel - kör alakú kivitel - Befúvás - Elszívás Rögzítés Rejtett rögzítés (-VM) - Tartórudazatos rögzítés M6 hengeres csavarral (DIN EN ISO 4762 szerint) a csatlakozódobozban. Csavaros rögzítés (-SM) - csak labdavédelmmel ellátott kivitelhez - lencsefejű süllyesztett lemezcsavaral (helyszíni) csavaros rögzítéssel VM (-SM-V) - csavaros rögzítés (-SM) rejtett rögzítéssel (-VM) - csak NW 800, labda elleni védelemmel (-BS) Tartozékok Csatlakozódoboz (-SRK) - Horganyzott acéllemez, beépített perforáltlemez légelosztóval (csak befúvó kivitelnél) és felfüggesztő lyukakkal. Fojtó csappantyú (-DK) - fojtó rögzítés műanyagból - horganyzott acéllemez - zsinóros állítással (-SZV) (felár ellenében) ajakos gumitömítés (-GD) - speciális gumi Térfogatáram mérő egység (-VME) - Csatlakozók alumíniumból - Mérő csonk műanyagból - Tartó horganyzott acéllemezből Labda elleni védelem (-BS) - DAV-Q csak SM szereléssel és NW 800 csak SM-V szereléssel lehetséges. - festett acél RAL 9010 (fehér), más RAL szín felár ellenében. Szigetelés belül (-Ii) - hőszigetelés a csatlakozó doboz belső oldalán Szigetelés kívül (-Ia) - hőszigetelés a csatlakozó doboz külső oldalán 03/07-4

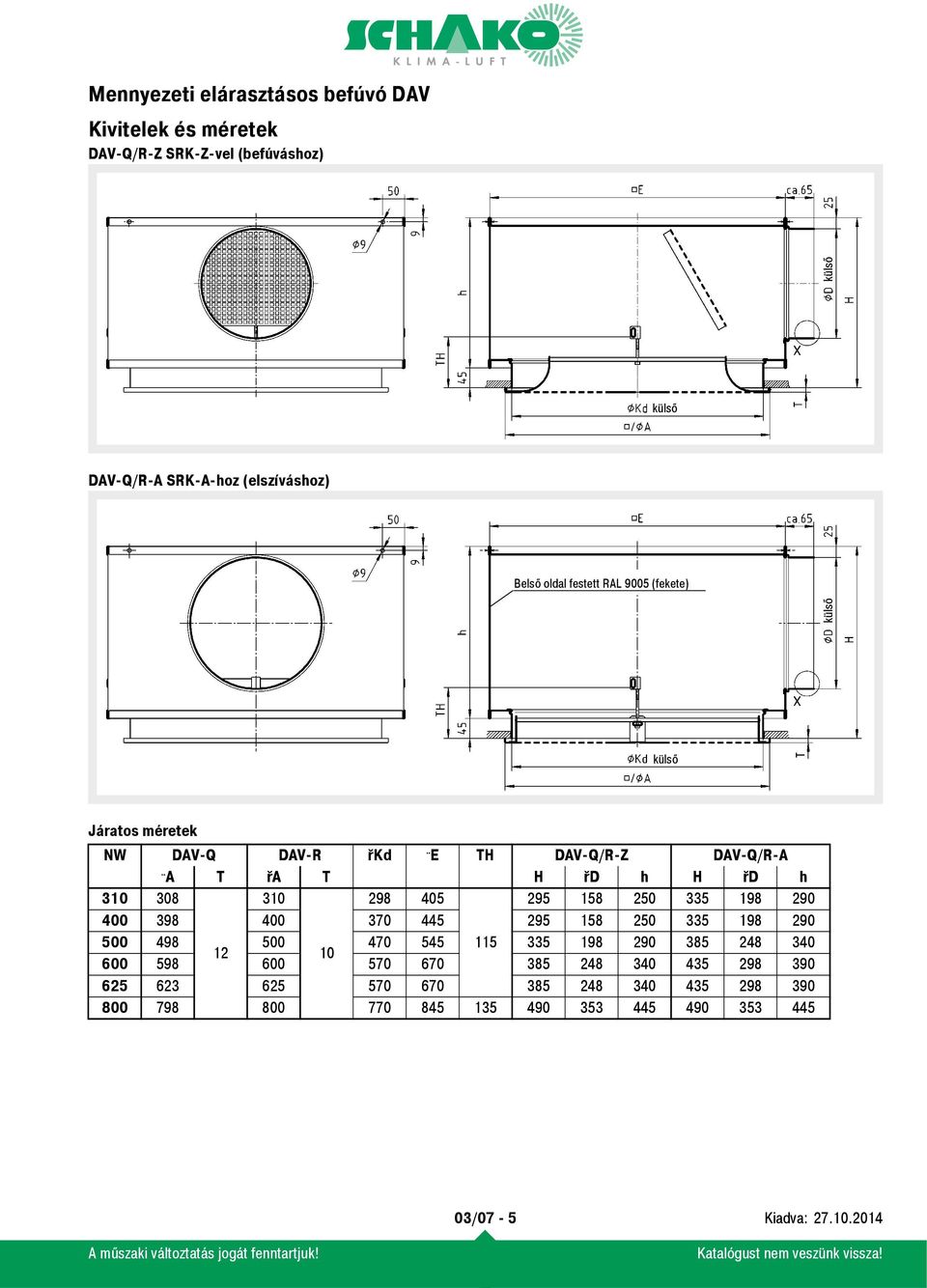

5 Kivitelek és méretek DAV-Q/R-Z SRK-Z-vel (befúváshoz) külső külső DAV-Q/R-A SRK-A-hoz (elszíváshoz) Belső oldal festett RAL 9005 (fekete) külső külső Járatos méretek NW DAV-Q DAV-R řkd E TH DAV-Q/R-Z DAV-Q/R-A A T řa T H řd h H řd h /07-5

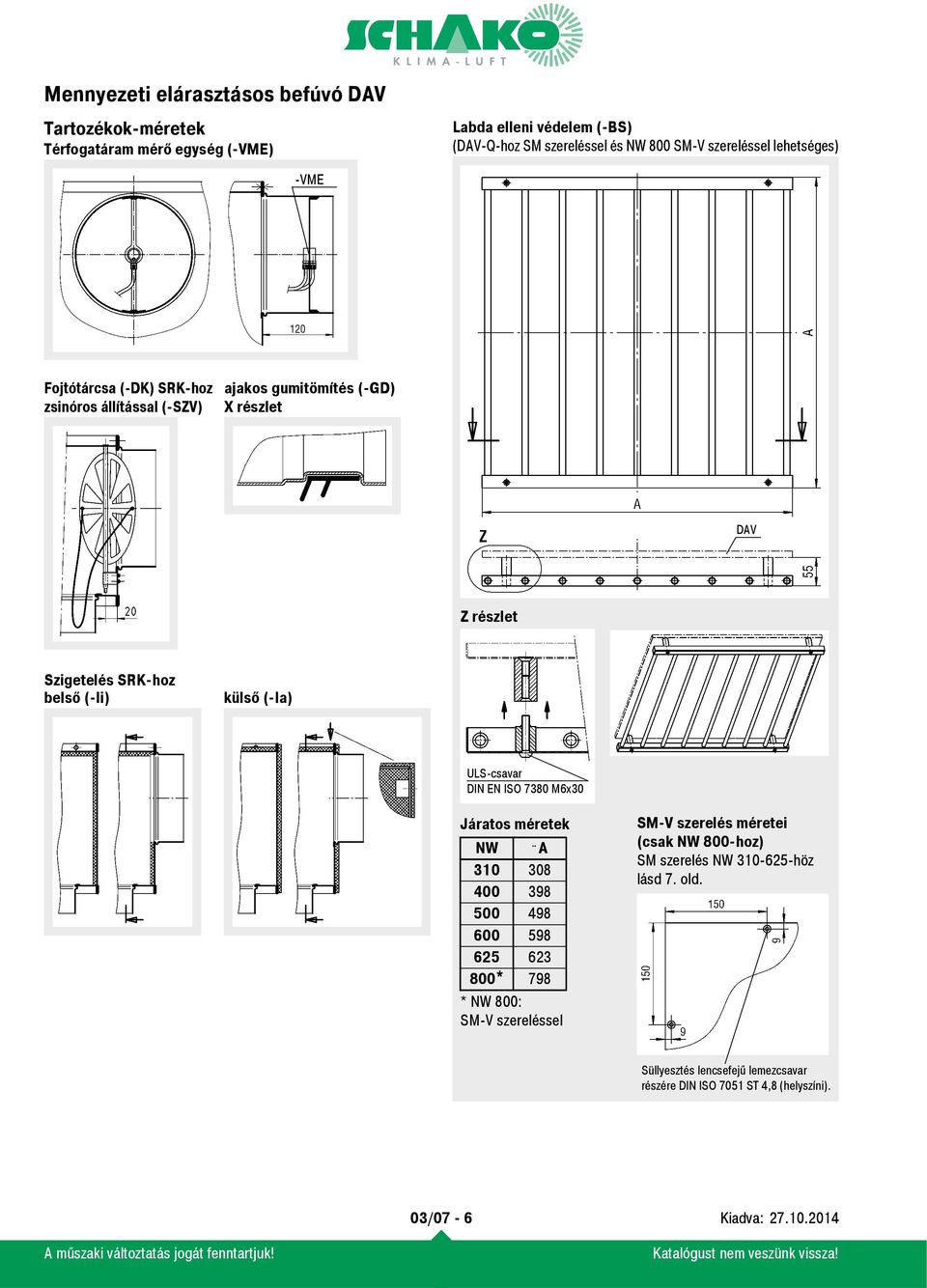

6 Tartozékok-méretek Térfogatáram mérő egység (-VME) Labda elleni védelem (-BS) (DAV-Q-hoz SM szereléssel és NW 800 SM-V szereléssel lehetséges) -VME Fojtótárcsa (-DK) SRK-hoz zsinóros állítással (-SZV) ajakos gumitömítés (-GD) X részlet DAV Z részlet Szigetelés SRK-hoz belső (-Ii) külső (-Ia) ULS-csavar DIN EN ISO 7380 M6x30 Járatos méretek NW A * 798 * NW 800: SM-V szereléssel SM-V szerelés méretei (csak NW 800-hoz) SM szerelés NW höz lásd 7. old. Süllyesztés lencsefejű lemezcsavar részére DIN ISO 7051 ST 4,8 (helyszíni). 03/07-6

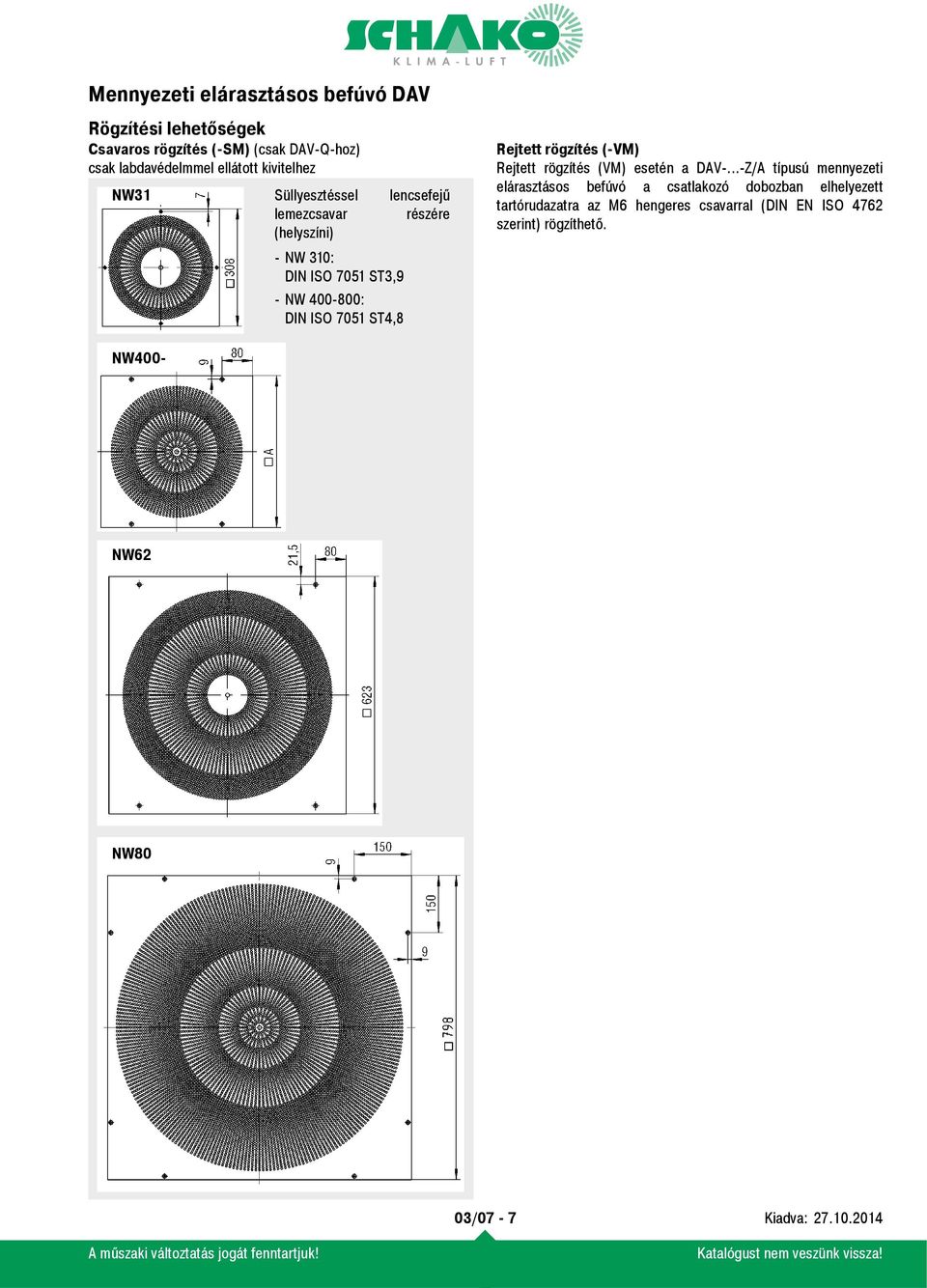

7 Rögzítési lehetőségek Csavaros rögzítés (-SM) (csak DAV-Q-hoz) csak labdavédelmmel ellátott kivitelhez NW31 Süllyesztéssel lencsefejű lemezcsavar részére (helyszíni) -NW 310: DIN ISO 7051 ST3,9 - NW : DIN ISO 7051 ST4,8 Rejtett rögzítés (-VM) Rejtett rögzítés (VM) esetén a DAV-...-Z/A típusú mennyezeti elárasztásos befúvó a csatlakozó dobozban elhelyezett tartórudazatra az M6 hengeres csavarral (DIN EN ISO 4762 szerint) rögzíthető. NW400- NW62 NW80 03/07-7

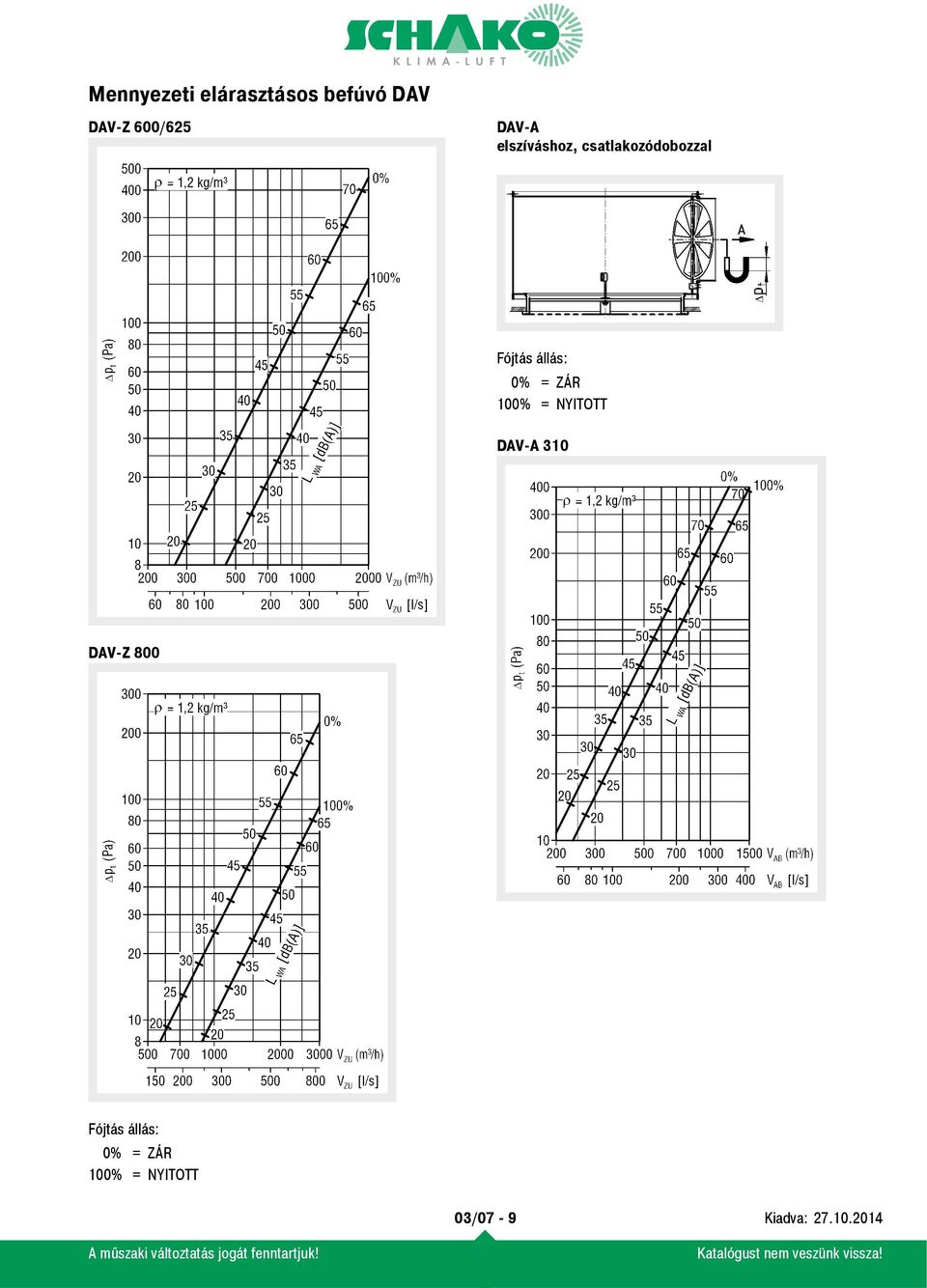

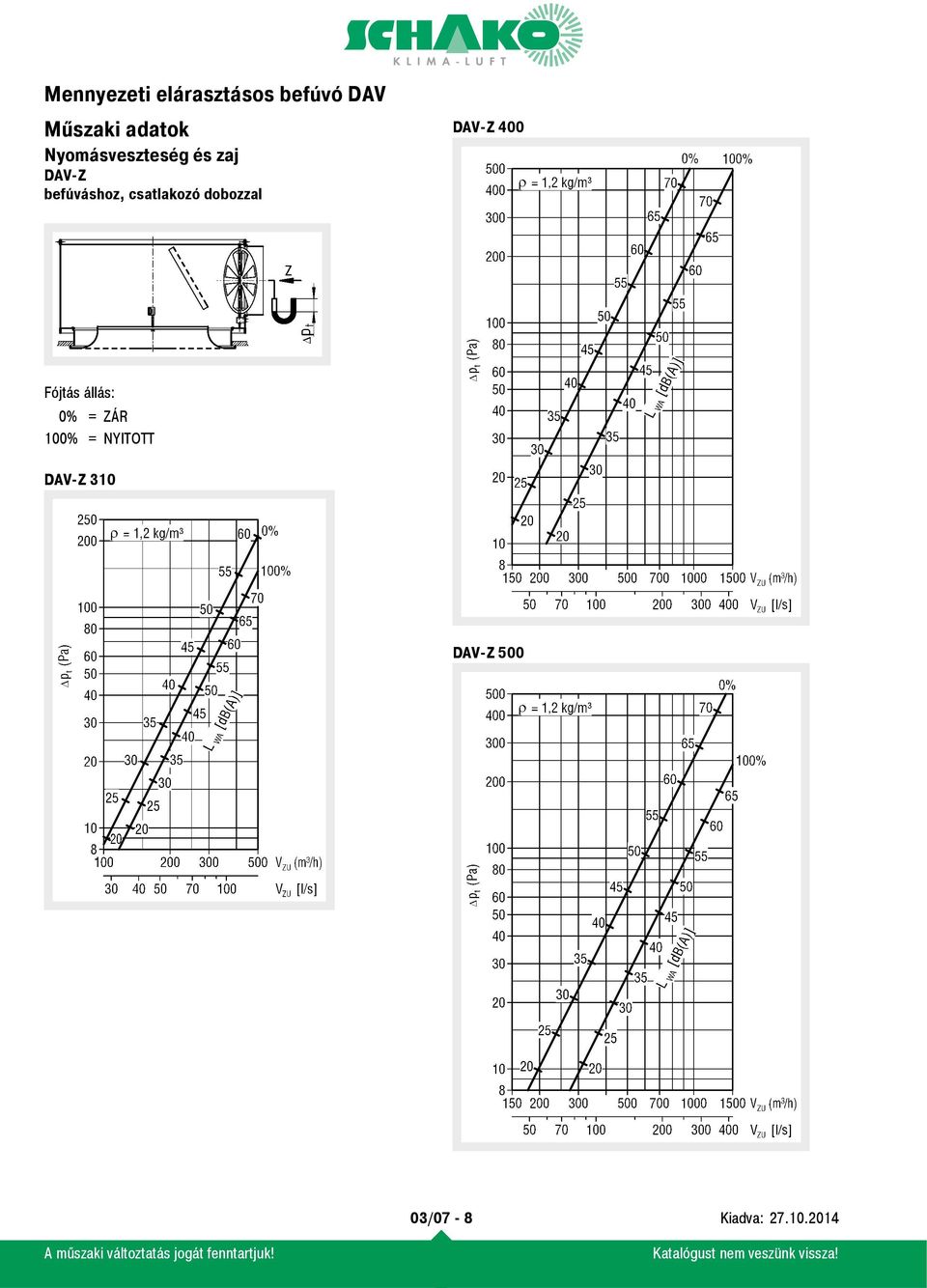

8 Műszaki adatok Nyomásveszteség és zaj DAV-Z befúváshoz, csatlakozó dobozzal DAV-Z 400 Fójtás állás: 0% = ZÁR 100% = NYITOTT DAV-Z 310 DAV-Z /07-8

9 DAV-Z 600/625 DAV-A elszíváshoz, csatlakozódobozzal Fójtás állás: 0% = ZÁR 100% = NYITOTT DAV-A 310 DAV-Z 800 Fójtás állás: 0% = ZÁR 100% = NYITOTT 03/07-9

10 DAV-A 400 DAV-A 600/625 DAV-A 800 DAV-A 500 Fójtás állás: 0% = ZÁR 100% = NYITOTT 03/07-10

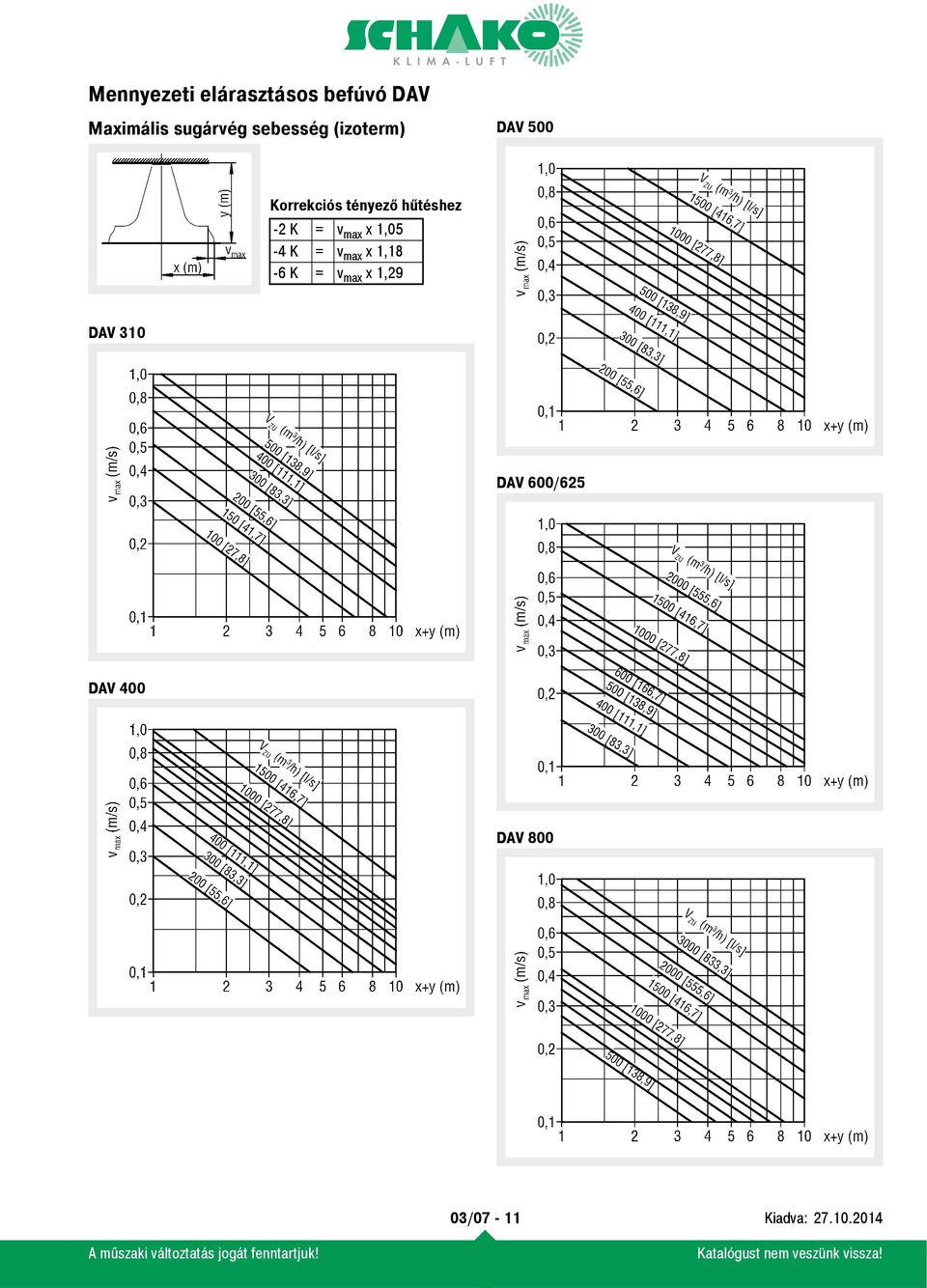

11 Maximális sugárvég sebesség (izoterm) DAV 500 Korrekciós tényező hűtéshez -2 K = v max x 1,05-4 K = v max x 1,18-6 K = v max x 1,29 DAV 310 DAV 600/625 DAV 400 DAV /07-11

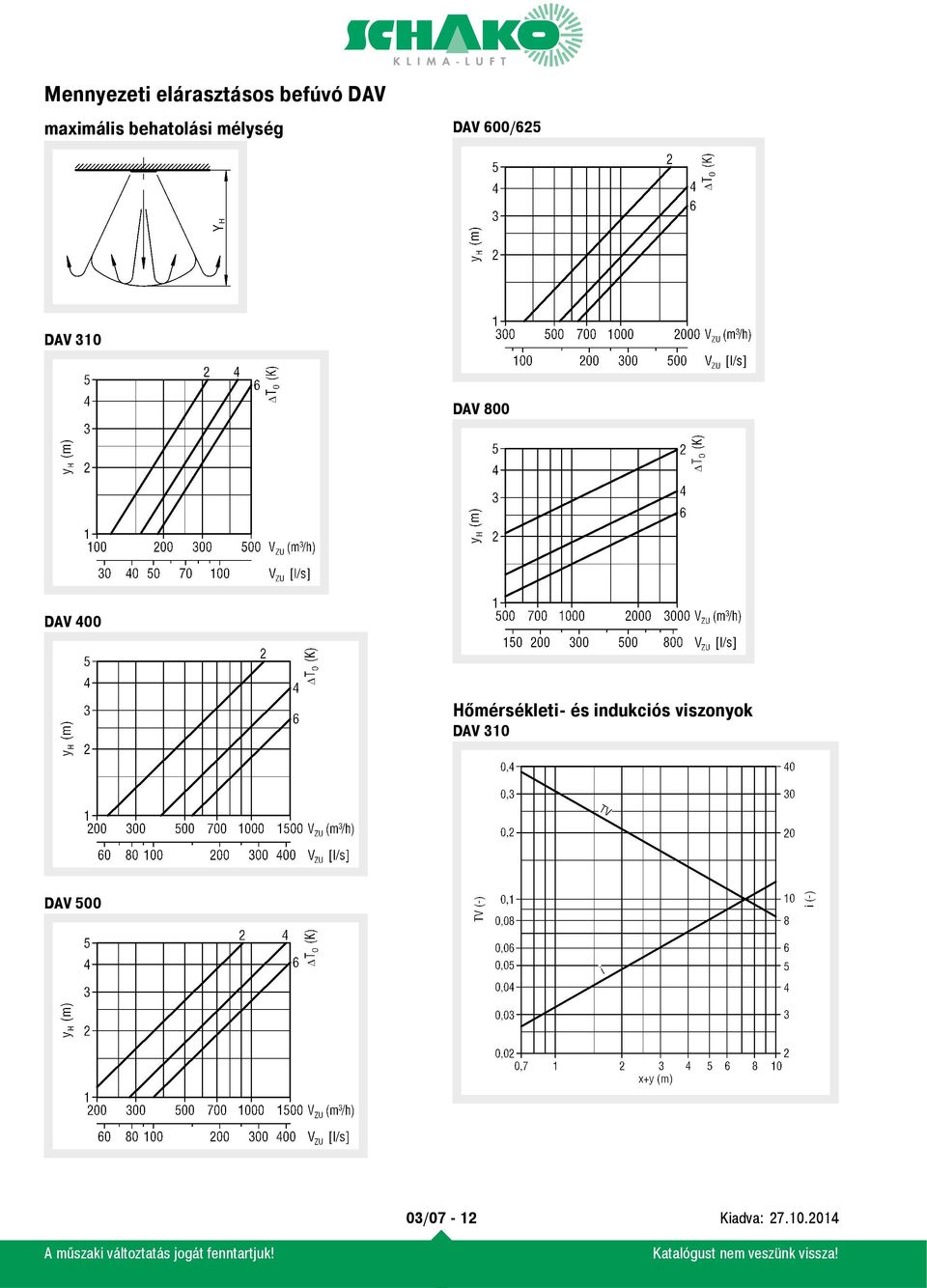

12 maximális behatolási mélység DAV 600/625 DAV 310 DAV 800 DAV 400 Hőmérsékleti- és indukciós viszonyok DAV 310 DAV /07-12

13 DAV 400 DAV 600/625 DAV 500 DAV /07-13

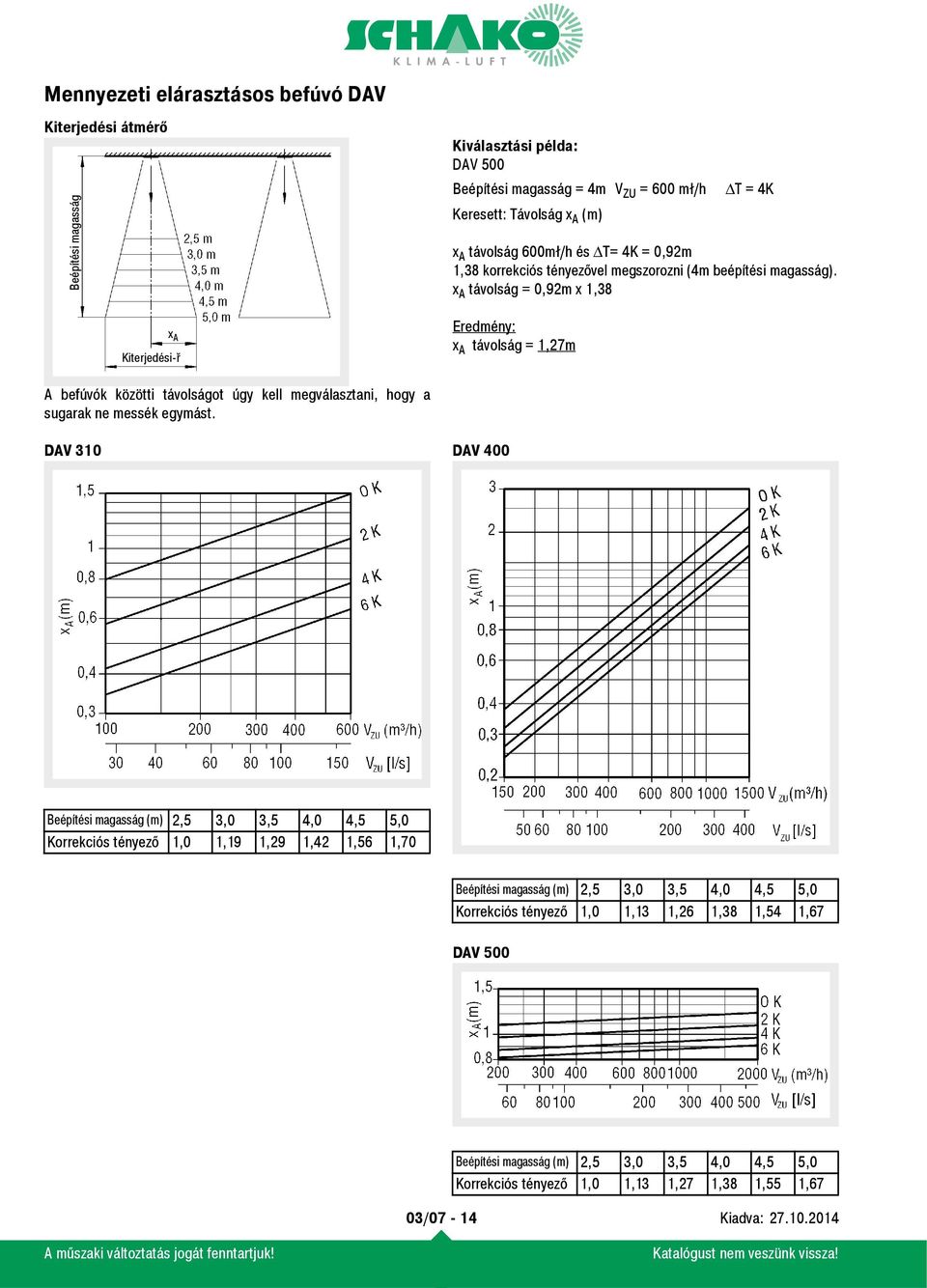

14 Kiterjedési átmérő Beépítési magasság x A Kiterjedési-ř Kiválasztási példa: DAV 500 Beépítési magasság = 4m V ZU = 600 mł/h Keresett: Távolság x A (m) x A távolság 600mł/h és ΔT= 4K = 0,92m 1,38 korrekciós tényezővel megszorozni (4m beépítési magasság). x A távolság = 0,92m x 1,38 Eredmény: x A távolság = 1,27m ΔT = 4K A befúvók közötti távolságot úgy kell megválasztani, hogy a sugarak ne messék egymást. DAV 310 DAV 400 Beépítési magasság (m) 2,5 3,0 3,5 4,0 4,5 5,0 Korrekciós tényező 1,0 1,19 1,29 1,42 1,56 1,70 Beépítési magasság (m) 2,5 3,0 3,5 4,0 4,5 5,0 Korrekciós tényező 1,0 1,13 1,26 1,38 1,54 1,67 DAV 500 Beépítési magasság (m) 2,5 3,0 3,5 4,0 4,5 5,0 Korrekciós tényező 1,0 1,13 1,27 1,38 1,55 1,67 03/07-14

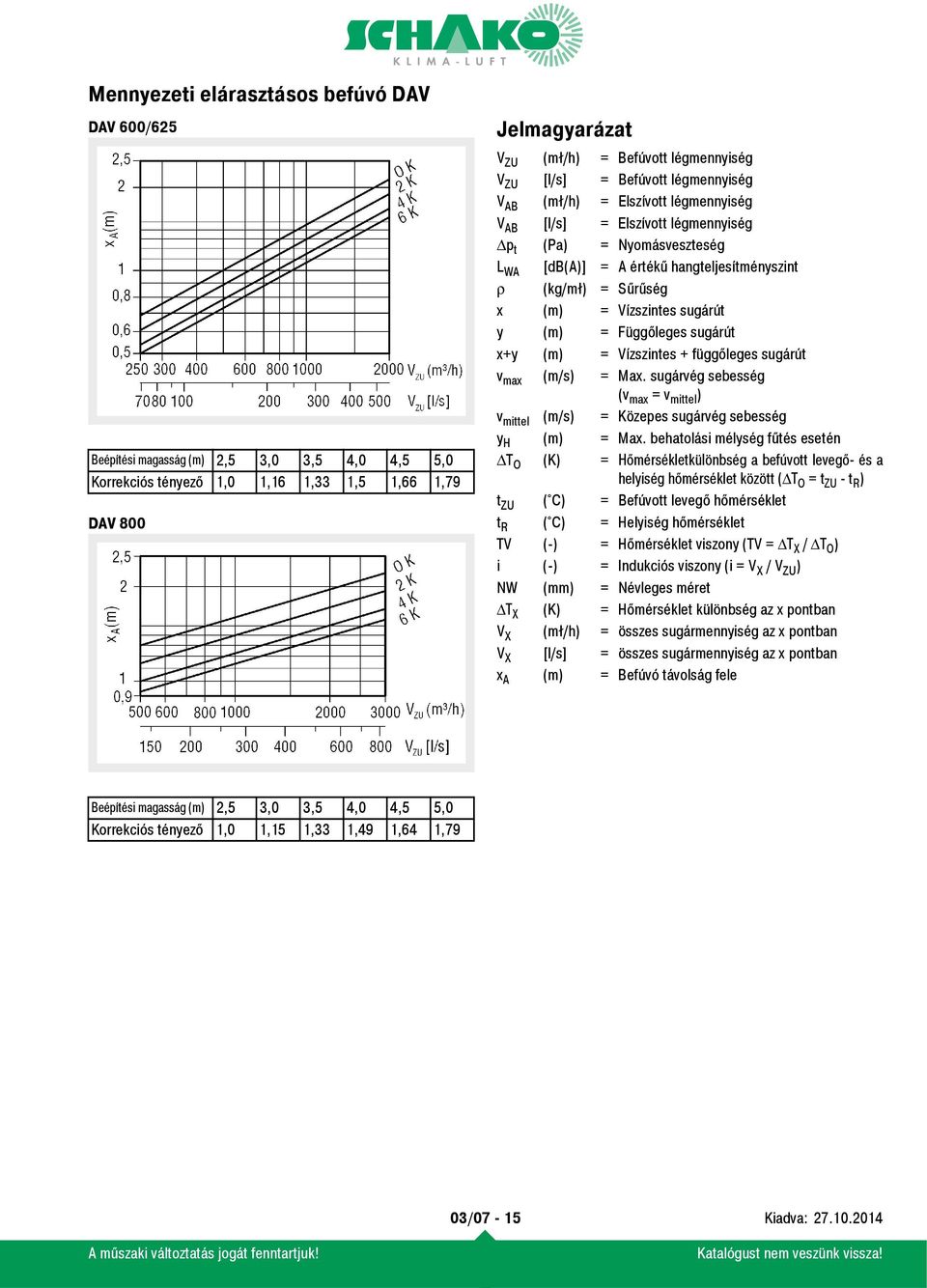

15 DAV 600/625 Beépítési magasság (m) 2,5 3,0 3,5 4,0 4,5 5,0 Korrekciós tényező 1,0 1,16 1,33 1,5 1,66 1,79 DAV 800 Jelmagyarázat V ZU (mł/h) = Befúvott légmennyiség V ZU [l/s] = Befúvott légmennyiség V AB (mł/h) = Elszívott légmennyiség V AB [l/s] = Elszívott légmennyiség Δp t (Pa) = Nyomásveszteség L WA [db(a)] = A értékű hangteljesítményszint ρ (kg/mł) = Sűrűség x (m) = Vízszintes sugárút y (m) = Függőleges sugárút x+y (m) = Vízszintes + függőleges sugárút v max (m/s) = Max. sugárvég sebesség (v max = v mittel ) v mittel (m/s) = Közepes sugárvég sebesség y H (m) = Max. behatolási mélység fűtés esetén ΔT O (K) = Hőmérsékletkülönbség a befúvott levegő- és a helyiség hőmérséklet között (ΔT O = t ZU - t R ) t ZU ( C) = Befúvott levegő hőmérséklet t R ( C) = Helyiség hőmérséklet TV (-) = Hőmérséklet viszony (TV = ΔT X / ΔT O ) i (-) = Indukciós viszony (i = V X / V ZU ) NW (mm) = Névleges méret ΔT X (K) = Hőmérséklet különbség az x pontban V X (mł/h) = összes sugármennyiség az x pontban V X [l/s] = összes sugármennyiség az x pontban x A (m) = Befúvó távolság fele Beépítési magasság (m) 2,5 3,0 3,5 4,0 4,5 5,0 Korrekciós tényező 1,0 1,15 1,33 1,49 1,64 1,79 03/07-15

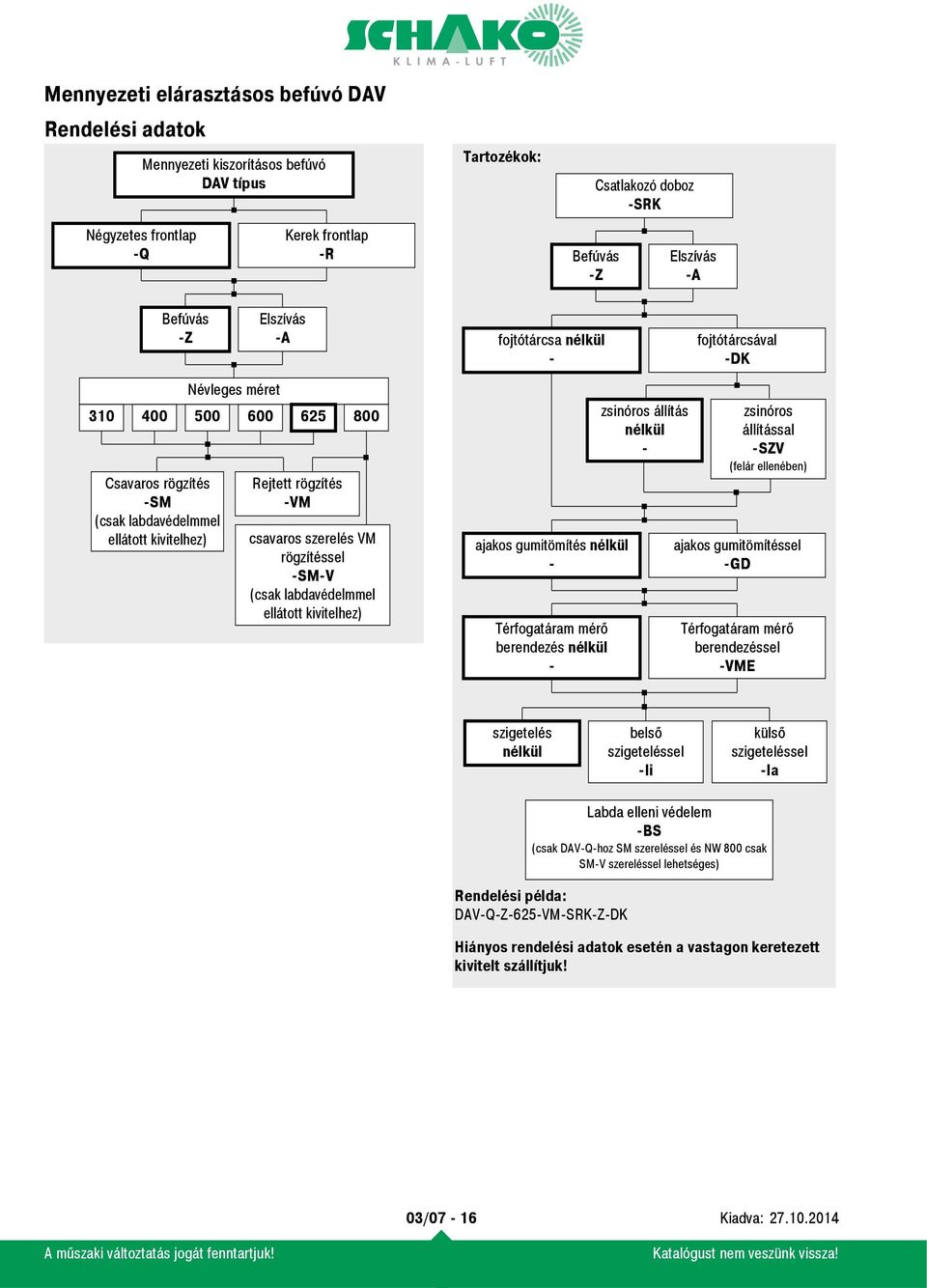

16 Rendelési adatok Mennyezeti kiszorításos befúvó DAV típus Tartozékok: Csatlakozó doboz -SRK Négyzetes frontlap -Q Kerek frontlap -R Befúvás -Z Elszívás -A Befúvás -Z Elszívás -A fojtótárcsa nélkül - fojtótárcsával -DK 310 Névleges méret Csavaros rögzítés -SM (csak labdavédelmmel ellátott kivitelhez) Rejtett rögzítés -VM 800 csavaros szerelés VM rögzítéssel -SM-V (csak labdavédelmmel ellátott kivitelhez) ajakos gumitömítés nélkül - Térfogatáram mérő berendezés nélkül - zsinóros állítás nélkül - zsinóros állítással -SZV (felár ellenében) ajakos gumitömítéssel -GD Térfogatáram mérő berendezéssel -VME szigetelés nélkül belső szigeteléssel -Ii külső szigeteléssel -Ia Labda elleni védelem -BS (csak DAV-Q-hoz SM szereléssel és NW 800 csak SM-V szereléssel lehetséges) Rendelési példa: DAV-Q-Z-625-VM-SRK-Z-DK Hiányos rendelési adatok esetén a vastagon keretezett kivitelt szállítjuk! 03/07-16

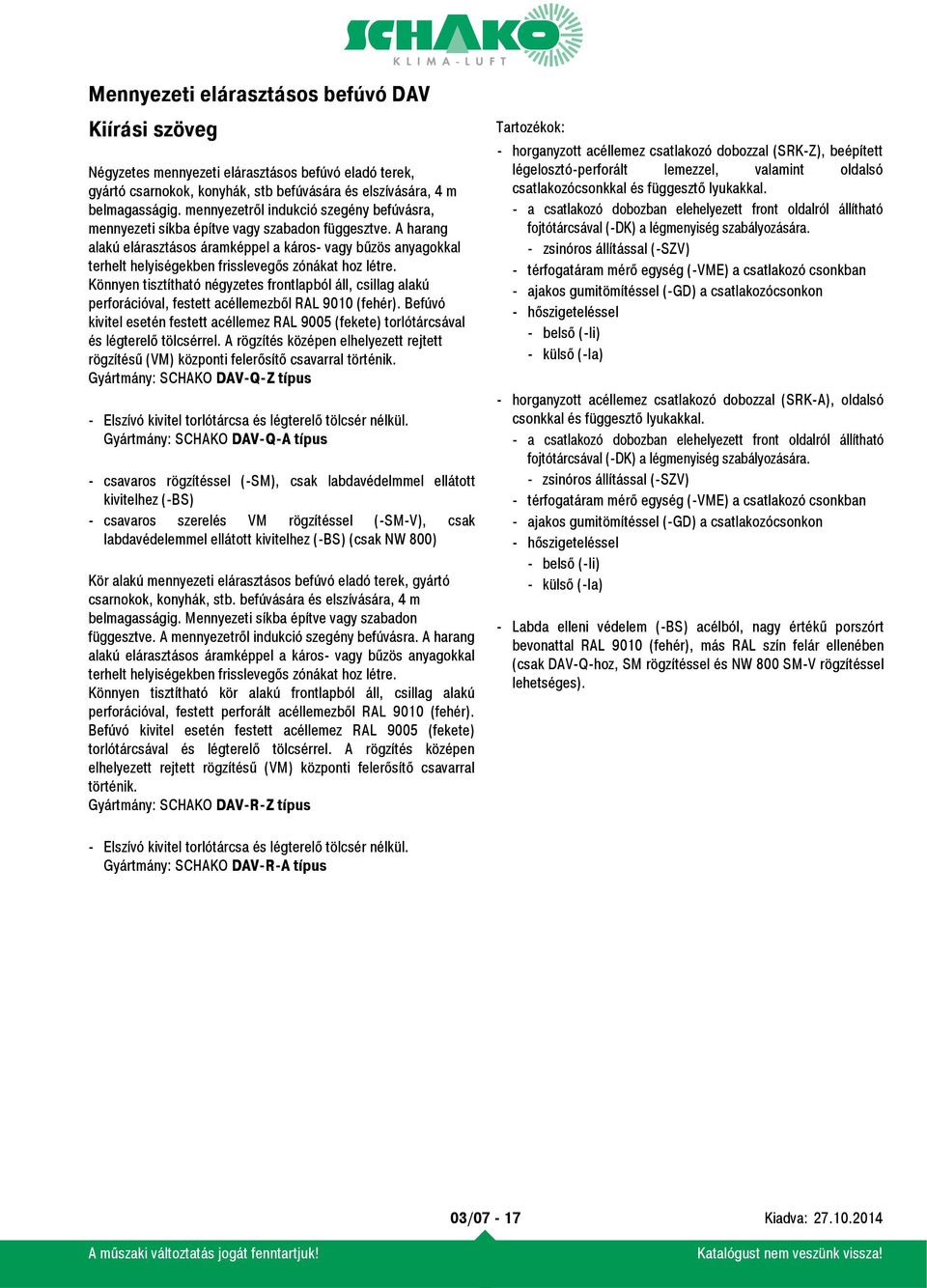

17 Kiírási szöveg Négyzetes mennyezeti elárasztásos befúvó eladó terek, gyártó csarnokok, konyhák, stb befúvására és elszívására, 4 m belmagasságig. mennyezetről indukció szegény befúvásra, mennyezeti síkba építve vagy szabadon függesztve. A harang alakú elárasztásos áramképpel a káros- vagy bűzös anyagokkal terhelt helyiségekben frisslevegős zónákat hoz létre. Könnyen tisztítható négyzetes frontlapból áll, csillag alakú perforációval, festett acéllemezből RAL 9010 (fehér). Befúvó kivitel esetén festett acéllemez RAL 9005 (fekete) torlótárcsával és légterelő tölcsérrel. A rögzítés középen elhelyezett rejtett rögzítésű (VM) központi felerősítő csavarral történik. Gyártmány: SCHAKO DAV-Q-Z típus - Elszívó kivitel torlótárcsa és légterelő tölcsér nélkül. Gyártmány: SCHAKO DAV-Q-A típus - csavaros rögzítéssel (-SM), csak labdavédelmmel ellátott kivitelhez (-BS) - csavaros szerelés VM rögzítéssel (-SM-V), csak labdavédelemmel ellátott kivitelhez (-BS) (csak NW 800) Kör alakú mennyezeti elárasztásos befúvó eladó terek, gyártó csarnokok, konyhák, stb. befúvására és elszívására, 4 m belmagasságig. Mennyezeti síkba építve vagy szabadon függesztve. A mennyezetről indukció szegény befúvásra. A harang alakú elárasztásos áramképpel a káros- vagy bűzös anyagokkal terhelt helyiségekben frisslevegős zónákat hoz létre. Könnyen tisztítható kör alakú frontlapból áll, csillag alakú perforációval, festett perforált acéllemezből RAL 9010 (fehér). Befúvó kivitel esetén festett acéllemez RAL 9005 (fekete) torlótárcsával és légterelő tölcsérrel. A rögzítés középen elhelyezett rejtett rögzítésű (VM) központi felerősítő csavarral történik. Gyártmány: SCHAKO DAV-R-Z típus Tartozékok: - horganyzott acéllemez csatlakozó dobozzal (SRK-Z), beépített légelosztó-perforált lemezzel, valamint oldalsó csatlakozócsonkkal és függesztő lyukakkal. - a csatlakozó dobozban elehelyezett front oldalról állítható fojtótárcsával (-DK) a légmenyiség szabályozására. - zsinóros állítással (-SZV) - térfogatáram mérő egység (-VME) a csatlakozó csonkban - ajakos gumitömítéssel (-GD) a csatlakozócsonkon - hőszigeteléssel - belső (-Ii) - külső (-Ia) - horganyzott acéllemez csatlakozó dobozzal (SRK-A), oldalsó csonkkal és függesztő lyukakkal. - a csatlakozó dobozban elehelyezett front oldalról állítható fojtótárcsával (-DK) a légmenyiség szabályozására. - zsinóros állítással (-SZV) - térfogatáram mérő egység (-VME) a csatlakozó csonkban - ajakos gumitömítéssel (-GD) a csatlakozócsonkon - hőszigeteléssel - belső (-Ii) - külső (-Ia) - Labda elleni védelem (-BS) acélból, nagy értékű porszórt bevonattal RAL 9010 (fehér), más RAL szín felár ellenében (csak DAV-Q-hoz, SM rögzítéssel és NW 800 SM-V rögzítéssel lehetséges). - Elszívó kivitel torlótárcsa és légterelő tölcsér nélkül. Gyártmány: SCHAKO DAV-R-A típus 03/07-17
