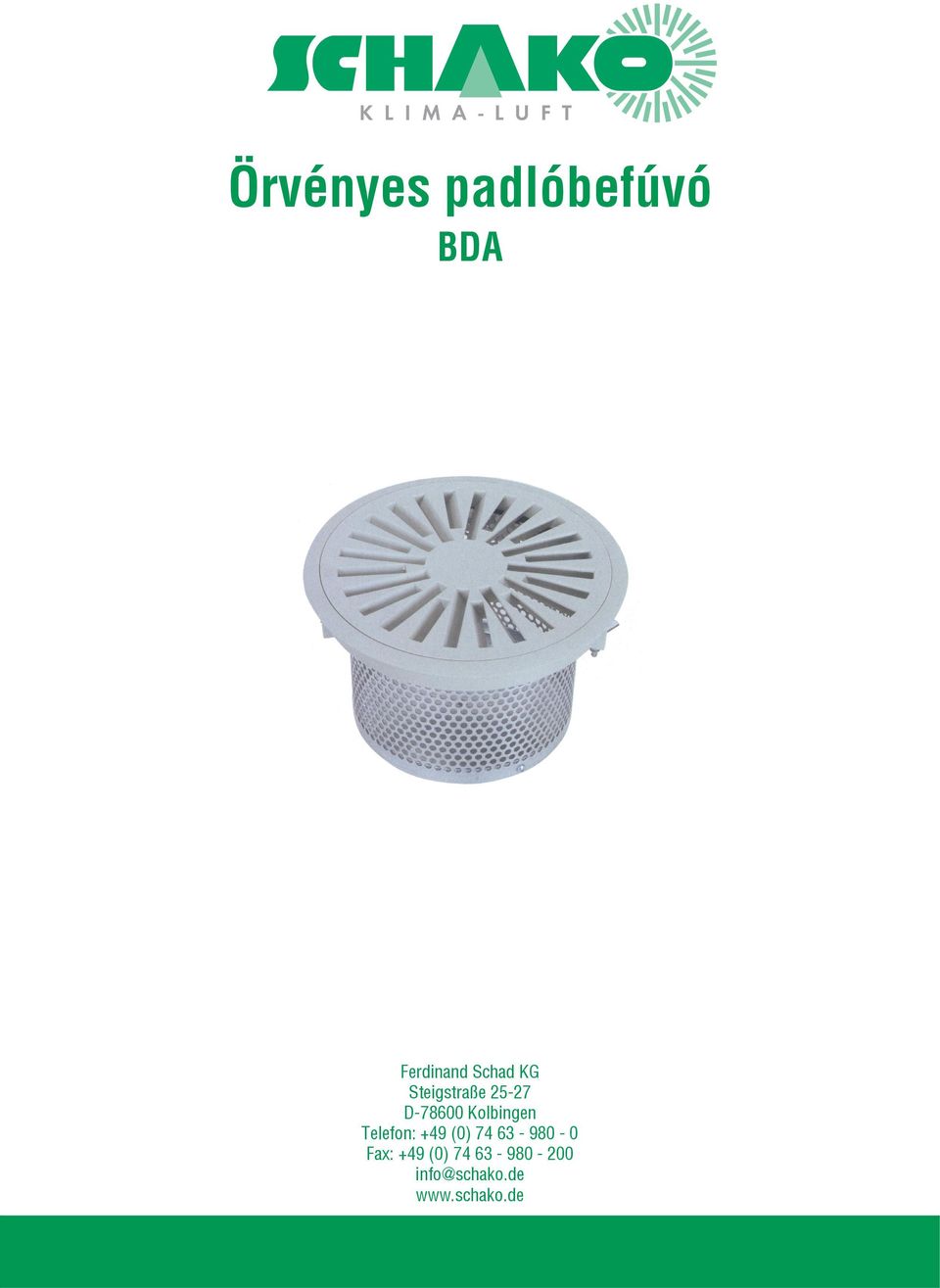

1 Örvényes padlóbefúvó BDA Ferdinand Schad KG Steigstraße D Kolbingen Telefon: +49 (0) Fax: +49 (0) info@schako.de

2 Tartalom Leírás...3 Kialakítás... 3 Kivitel... 3 Tartozékok... 3 Kivitel és méretek...3 Méretek... 3 Tartozékok-méretek... 4 Beépítés... 6 Műszaki adatok...6 Nyomásveszteség és zaj... 6 Maximális sugárvég sebesség... 7 Maximális behatolási mélység... 8 Indukciós viszonyok... 8 Hőmérsékletviszony... 8 Jelmagyarázat...9 Rendelési adatok...9 Tartozékok rendelési adatai Kiírási szöveg /23-2

3 Leírás A SCHAKO BDA típusú örvényes padlóbefúvó nagy terheltségű helyiségek álpadlóiban mint pl. számítógépközpont alkalmazható. A nagy indukció hatására, amelyet az örvény hoz létre a padló közelében a hőmérséklet- és sebességleépülés gyorsan végbe megy. A örvényt úgy méretezzük, hogy hűtés esetén megfelelő legyen a vetőtávolsága és ne képezzen hidegzónát. A befújt térfogatáramot úgy kell kiválasztani hogy a behatolási mélység legalább olyan magas legyen mint a tartózkodási zóna pl: 1,30 m ülő munkánál. Az örvényes padlóbefúvó egy perdületi frontlapból és egy horganyzott acéllemez szennyfogó kosárból áll. A szennyfogó kosár fenéklapja állítható magasságú. Így lehetőség van minden egyes befúvónál a befúvott légmennyiség befúvási ellenállásának az egyedi beállítására. Lehetőség van négy befúvóig egy előlapba történő beépítésére. A befúvott levegőhőmérséklet ne legyen kisseb mint 19 C és a befúvott és elszívott levegőhőmérséklet kölönbség legyen <10 K. A perdületi frontlap terhelhetősége NW ø150 ø200 BDA-K 3 kn 3 kn BDA-A 10 kn 10 kn BDA-M 10 kn 10 kn A függőleges koncentrált terhelés megadása egy 50 mm átmérőjű pecséten keresztül történik. Kialakítás Perdületi előlap - műanyagból a következő színekben: - RAL 8014 (szépia barna) - RAL 9001 (kérmfehér) - RAL 1019 (bézsszürke) - RAL 7038 (ahát szürke) - RAL 9005 (fekete) - RAL 7037 (porszürke) - Polírozott rézből - Polírozott alumíniumból Tartozékok csatlakozó doboz (-AK) - Horganyzott acéllemez Rögzítőkarmok (-BK) - csak beépítőgyűrűs csatlakozással lehetséges (csak BDA- K-ER nyers alu). Beépítőgyűrű (-ER) - műanyagból (csak BDA-K), 12 mm-es peremmel, a BDA-K színében - nyers alumíniumból (csak BDA-K) 10 mm, 7 mm vagy 5 mm peremmel (7 mm és 5 mm csak NW 150-nél lehetséges) - nyers alumíniumból, perem nélkül (csak BDA-K) - polírozott alumíniumból, perem nélkül (csak BDA-A) - rézből, perem nélkül, (csak BDA-M) - rézből, 12mm peremmel (csak BDA-M) Ajakos gumitömítés (-GD) (csak NW 200) - speciális gumi Szennyfogókosár (-SFK) - Horganyzott acéllemez Szigetelés belül (-Ii) - hőszigetelés a csatlakozó doboz belső oldalán Szigetelés kívül (-Ia) - hőszigetelés a csatlakozó doboz külső oldalán Kivitel és méretek Méretek BDA-K / -M / -A külső (örvénybefúvó) Kivitel BDA-K - Perdületi előlap műanyagból BDA-M - Perdületi előlap sárgarézből BDA-A - Perdületi előlap alumíniumból Járatos méretek NW ød ød /23-3

4 Tartozékok-méretek Beépítőgyűrűvel (-ER), 12mm peremmel Műanyagból (csak BDA-K) Sárgarézből, magasfényűre polírozva (csak BDA-M) külső (beépítő gyűrű) külső (örvénybefúvó) beépítőgyűrűvel (-ER), perem nélkül nyers alumíniumból (csak BDA-K) Sárgarézből, magasfényűre polírozva (csak BDA-M) Alumíniumból, magasfényűre polírozva (csak BDA-A) külső (beépítő gyűrű) külső (örvénybefúvó) Járatos méretek BDA-K BDA-M NW ød øa øe øa øe nyerts alumínium beépítőgyűrűvel (-ER) 5mm / 7 mm / 10 mm peremmel (csak BDA-K) Járatos méretek NW ød øe ød2 T1 BDA-K BDA-M BDA-A BDA-K BDA-M BDA-A külső (örvénybefúvó) külső (beépítő gyűrű) Járatos méretek NW Perem øa ød øe ød2 T /23-4

5 Szennyfogókosár (-SFK) csatlakozó doboz (-AK) külső Állítható kosárfenék Járatos méretek SFK NW ød ød3 H H Helyszíni tömítés A szennyfogókosár beépítése beépítőgyűrű nélkül beépítőgyűrűvel Rögzítőkarmok -(BK, csak BDA-K-ER nyers alumínium, peremmel) X részlet Járatos méretek AK NW øf økd økd KH Szigetelés AK-hoz belsõ (-Ii) Rögzítő karmok Ajakos gumitömítés (-GD), (csak NW 200) Y részlet külsõ (-Ia) 05/23-5

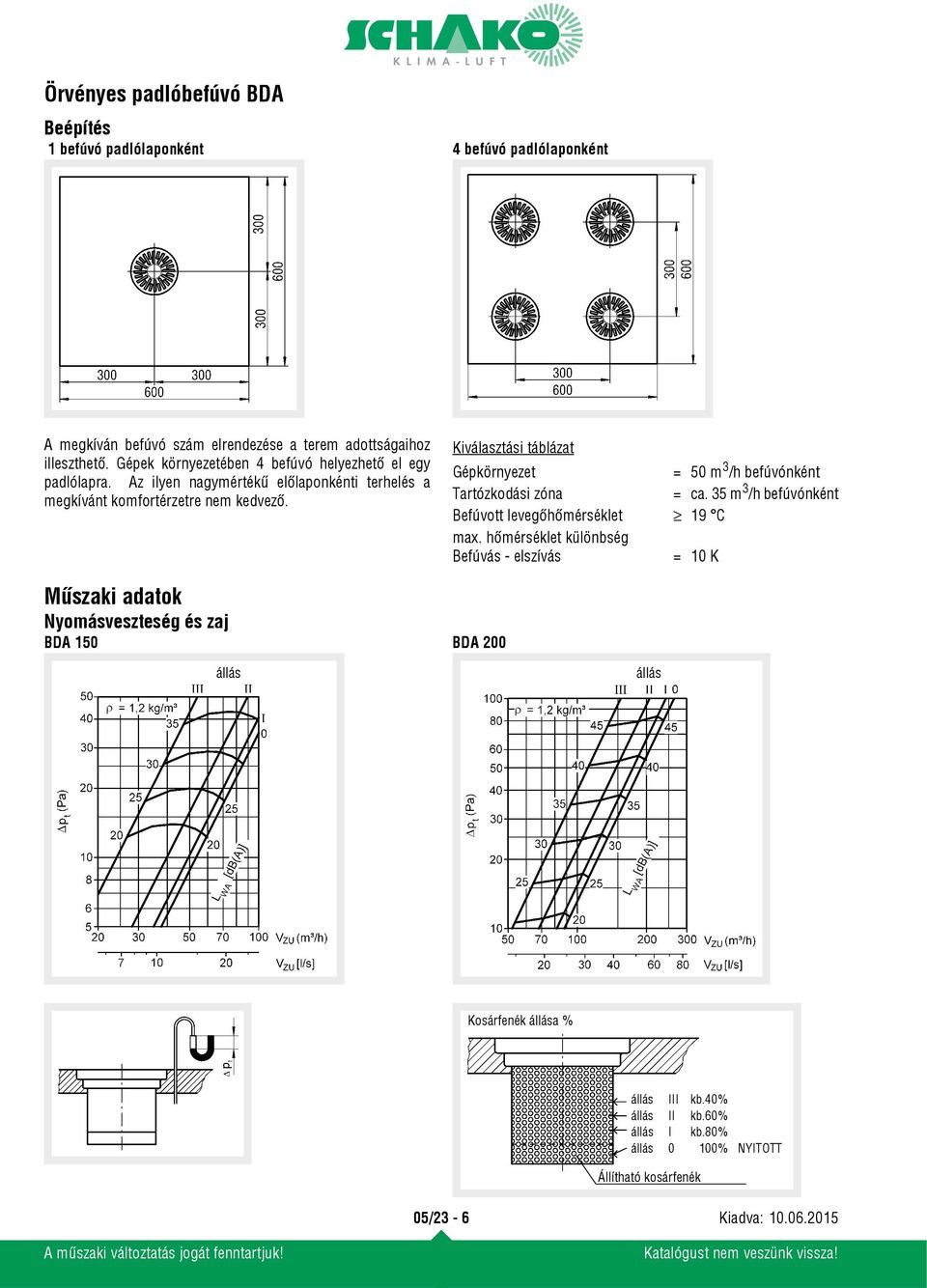

6 Beépítés 1 befúvó padlólaponként 4 befúvó padlólaponként A megkíván befúvó szám elrendezése a terem adottságaihoz illeszthető. Gépek környezetében 4 befúvó helyezhető el egy padlólapra. Az ilyen nagymértékű előlaponkénti terhelés a megkívánt komfortérzetre nem kedvező. Kiválasztási táblázat Gépkörnyezet = 50 m 3 /h befúvónként Tartózkodási zóna = ca. 35 m 3 /h befúvónként Befúvott levegőhőmérséklet 19 C max. hőmérséklet különbség Befúvás - elszívás = 10 K Műszaki adatok Nyomásveszteség és zaj BDA 150 BDA 200 állás állás Kosárfenék állása % állás III kb.40% állás II kb.60% állás I kb.80% állás 0 100% NYITOTT Állítható kosárfenék 05/23-6

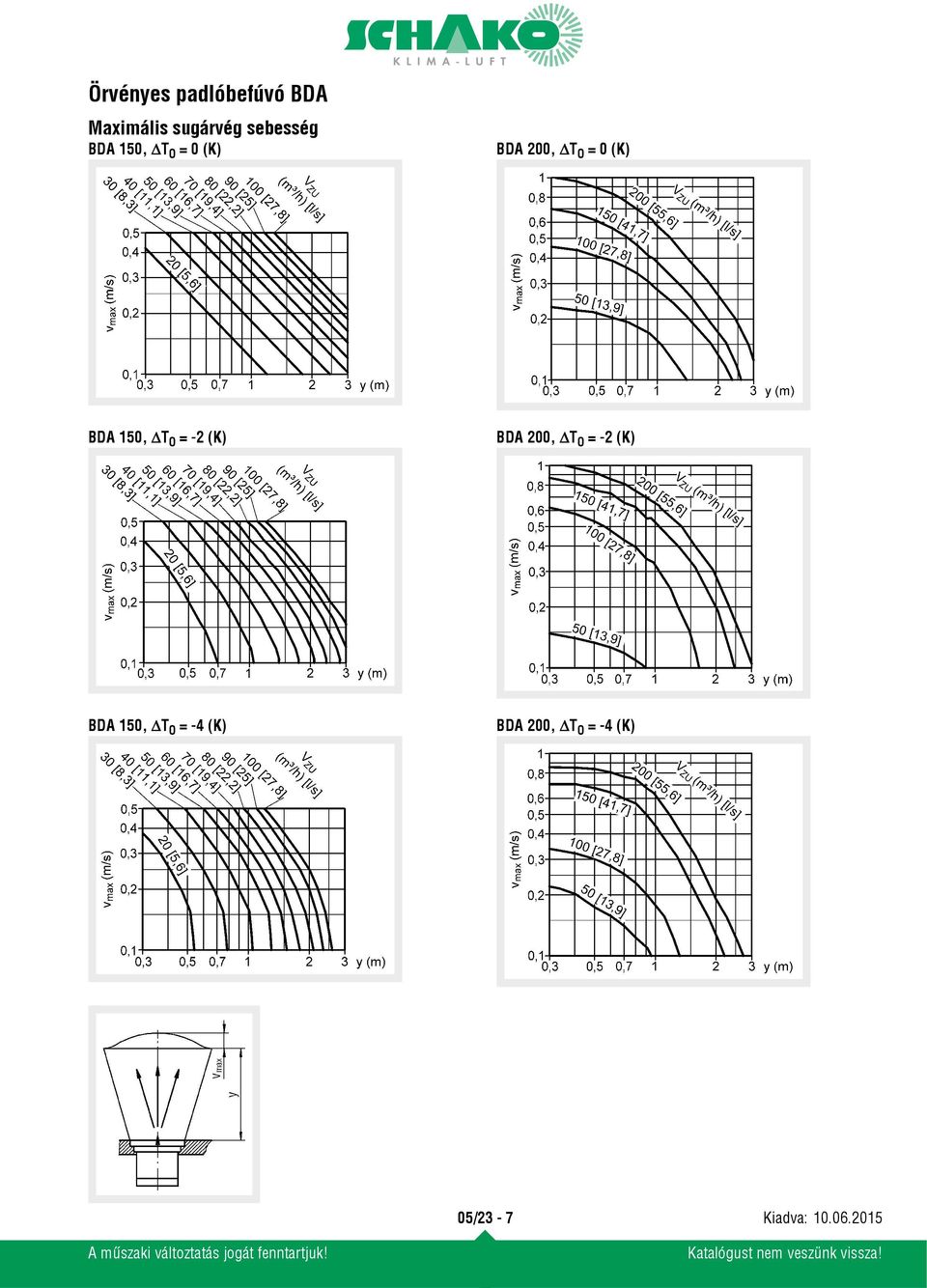

7 Maximális sugárvég sebesség BDA 150, ΔT O = 0 (K) BDA 200, ΔT O = 0 (K) BDA 150, ΔT O = -2 (K) BDA 200, ΔT O = -2 (K) BDA 150, ΔT O = -4 (K) BDA 200, ΔT O = -4 (K) 05/23-7

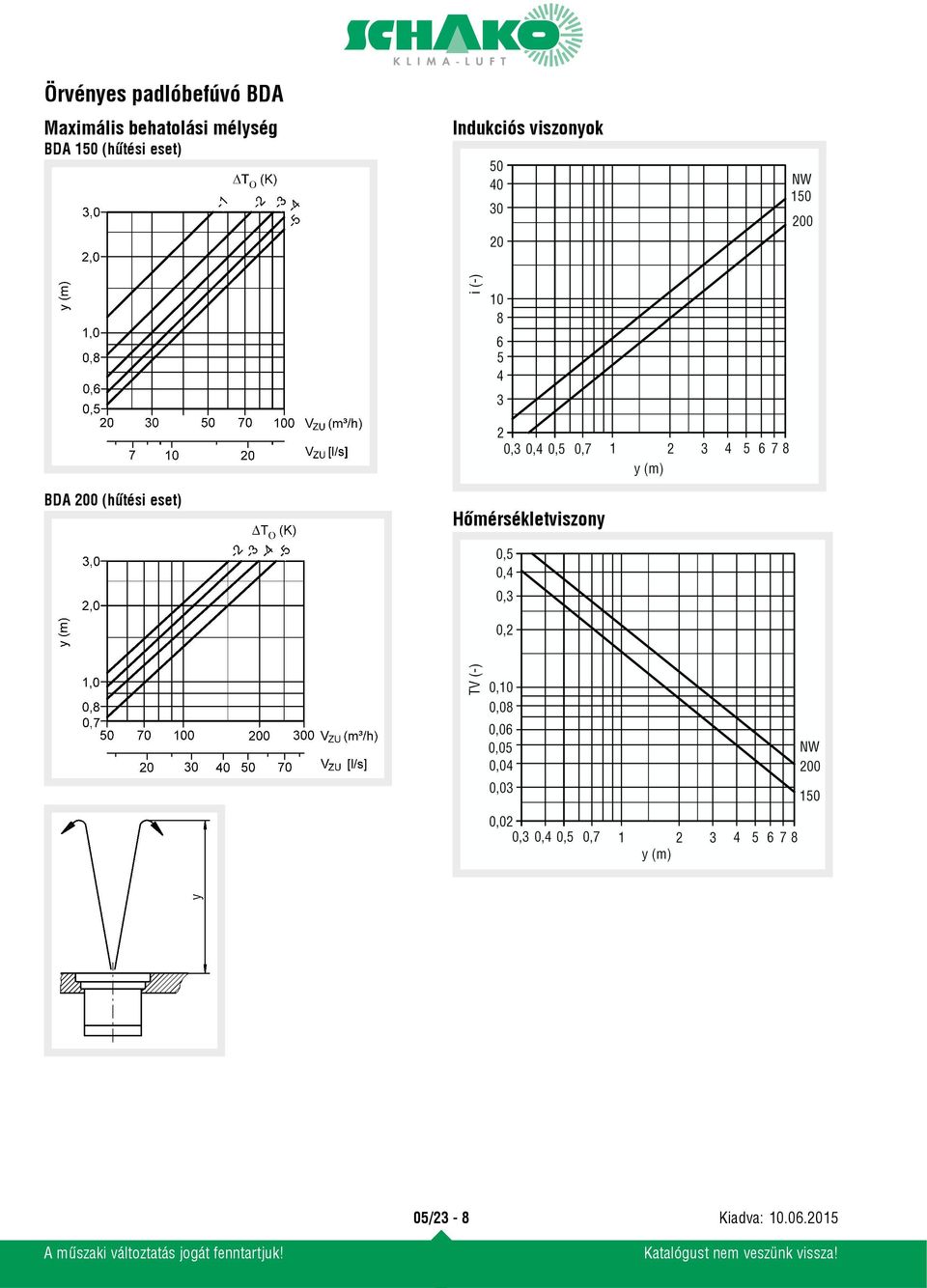

8 Maximális behatolási mélység BDA 150 (hűtési eset) Indukciós viszonyok BDA 200 (hűtési eset) Hőmérsékletviszony 05/23-8

9 Jelmagyarázat v max (m/s) = maximális sugárvég sebesség v mittel (m/s) = közepes sugárvég sebesség (v mittel = v max x 0,33) y (m) = Függőleges sugárút V ZU (m 3 /h) = Befúvott légmennyiség V ZU [l/s] = Befúvott légmennyiség ΔT O (K) = Hőmérsékletkülönbség a befúvott levegőés a helyiség hőmérséklet között (ΔT O = t ZU - t R ) t ZU ( C) = Befúvott levegőhőmérséklet t R ( C) = Helyiség hőmérséklet v max (m/s) = maximális sugárvég sebesség v mittel (m/s) = közepes sugárvég sebesség (v mittel = v max x 0,33) L WA [db(a)] = A értékű hangteljesítményszint Δp t (Pa) = Össznyomásveszteség ρ (kg/m 3 )= Sűrűség NW (mm) = Névleges átmérő i (-) = Indukciós viszony (i = V X / V ZU ) TV (-) = Hőmérsékletviszony (TV = ΔT X / ΔT O ) V X (m 3 /h) = összes sugármennyiség az x pontban V X [l/s] = összes sugármennyiség az x pontban ΔT X (K) = Hőmérsékletkülönbség az x pontban L WA [db(a)] = A értékű hangteljesítményszint Rendelési adatok Padló örvénybefúvó BDA típus Műanyagból -K Polírozott alumíniumból -A Polírozott rézből -M RAL 8014 színben (szépiabarna) RAL 9001 színben (krémfehér) RAL 1019 színben (szürkésbézs) RAL 7038 színben (Ahhátszürke) RAL 9005 színben (mély fekete) RAL 7037 színben (porszürke) NW 150 NW 200 Rendelési példa: BDA-K-200-ER-nyers alu-10 Hiányos rendelési adatok esetén a vastagon keretezett kivitelt szállítjuk! 05/23-9

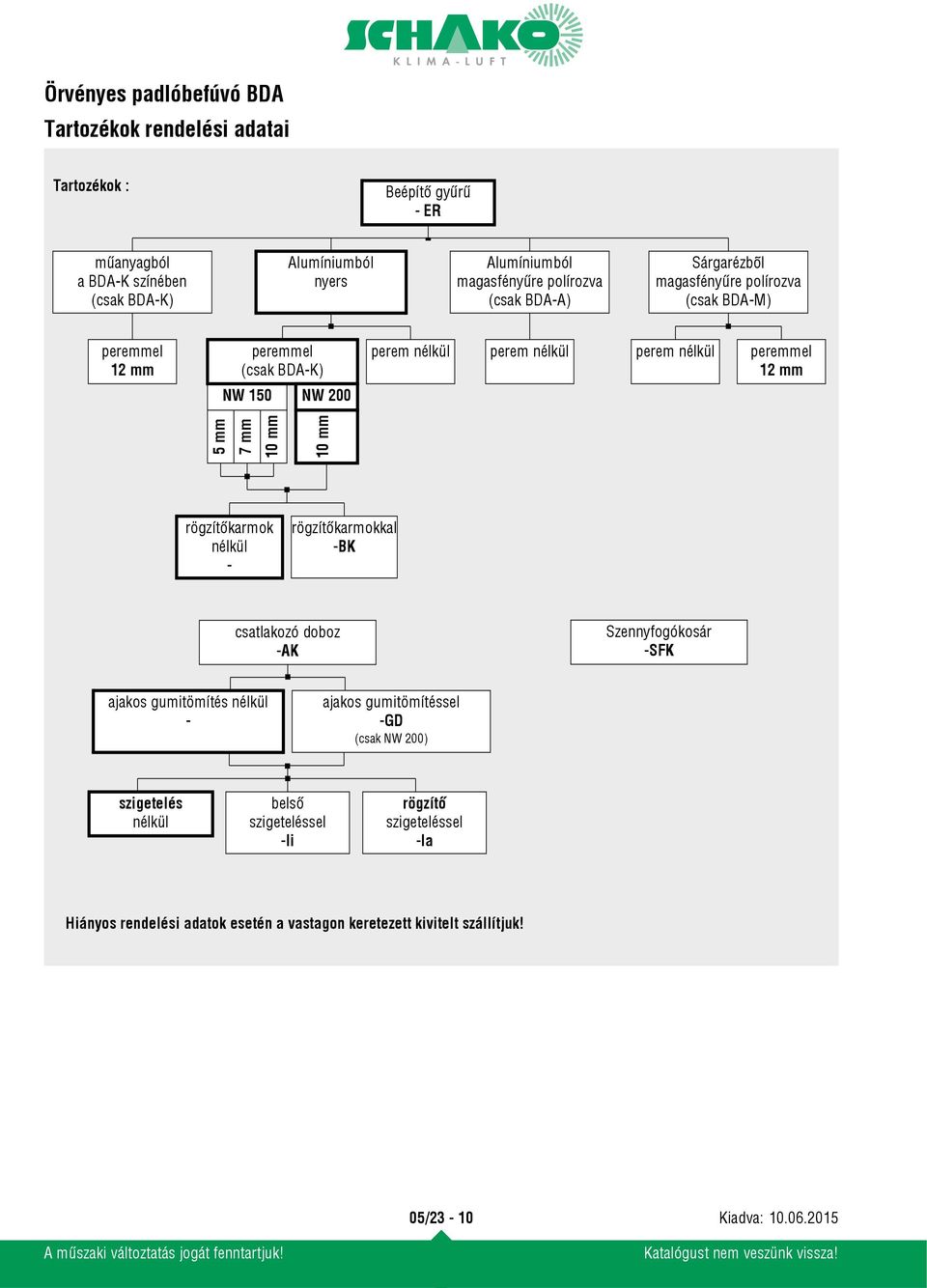

10 Tartozékok rendelési adatai Tartozékok : Beépítő gyűrű - ER műanyagból a BDA-K színében (csak BDA-K) Alumíniumból nyers Alumíniumból magasfényűre polírozva (csak BDA-A) Sárgarézbõl magasfényűre polírozva (csak BDA-M) peremmel 12 mm peremmel (csak BDA-K) perem nélkül perem nélkül perem nélkül peremmel 12 mm NW 150 NW mm 7 mm 10 mm 10 mm rögzítőkarmok nélkül - rögzítőkarmokkal -BK csatlakozó doboz -AK Szennyfogókosár -SFK ajakos gumitömítés nélkül - ajakos gumitömítéssel -GD (csak NW 200) szigetelés nélkül belső szigeteléssel -Ii rögzítő szigeteléssel -Ia Hiányos rendelési adatok esetén a vastagon keretezett kivitelt szállítjuk! 05/23-10

11 Kiírási szöveg BDA típusú örvényes padlóbefúvó álpadlóba építésre, műanyag perdítő tárcsából, radiális résekkel jobb irányú forgáshoz. A nagy indukció hatására, amelyet az örvény hoz létre, a padló közelében a hőmérséklet- és sebességleépülés gyorsan végbe megy. Gyártmány: SCHAKO BDA-K típus Frontlap műanyagból a következő színekben: - RAL 8014 (szépia barna) - RAL 9001 (kérmfehér) - RAL 1019 (bézsszürke) - RAL 7038 (ahát szürke) - RAL 9005 (fekete) - RAL 7037 (porszürke) NW: Perdületi előlap sárgarézből magasfényűre polírozva. Gyártmány: SCHAKO BDA-M típus - Perdületi előlap alumíniumból magasfényűre polírozva. Gyártmány: SCHAKO BDA-A típus Tartozékok : - Beépítőgyűrű (-ER) - műanyagból (csak BDA-K), a BDA-K színében, 12 mm-es peremmel - nyers alumíniumból - peremmel (csak BDA-K) - 10 mm - 7 mm (csak NW 150) - 5 mm (csak NW 150) - perem nélkül Alumíniumból magasfényűre polírozva (csak BDA-A), - perem nélkül. - Sárgarézből (csak BDA-M), perem nélkül - Sárgarézből (csak BDA-M), 12mm peremmel - Rögzítőkarmok (-BK), csak a beépítőgyűrűvel nyers alumíniumból, peremmel (csak BDA-K). - Szennyfogókosár (-SFK) horganyzott acéllemezből, állítható kosárfenékkel a légmennyiség beállításához. - - Csatlakozódoboz (-AK) horganyzott acéllemezből. - Ajakos gumitömítéssel (-GD, csak NW 200) a csatlakozócsonkon - Hőszigeteléssel - belsõ (-Ii) - külsõ (-Ia) 05/23-11
