Szálas anyag leválasztó FLA
|
|
- Emil Magyar
- 8 évvel ezelőtt
- Látták:
Átírás
1 Szálas anyag leválasztó FLA Ferdinand Schad KG Steigstraße D Kolbingen Telefon +49 (0) Telefax +49 (0) info@schako.de
2 Tartalom Leírás...3 Kialakítás... 3 Kivitel... 3 Tartozékok... 3 Rögzítés... 3 Sajátosságok... 3 Kivitel és méretek...4 Méretek... 4 Tartozékok, méretek... 5 Rögzítési lehetőségek... 6 Műszaki adatok...7 Nyomásveszteség és zajszint... 7 Jelmagyarázat...7 Rendelési adatok...8 Kiírási szöveg /08-2

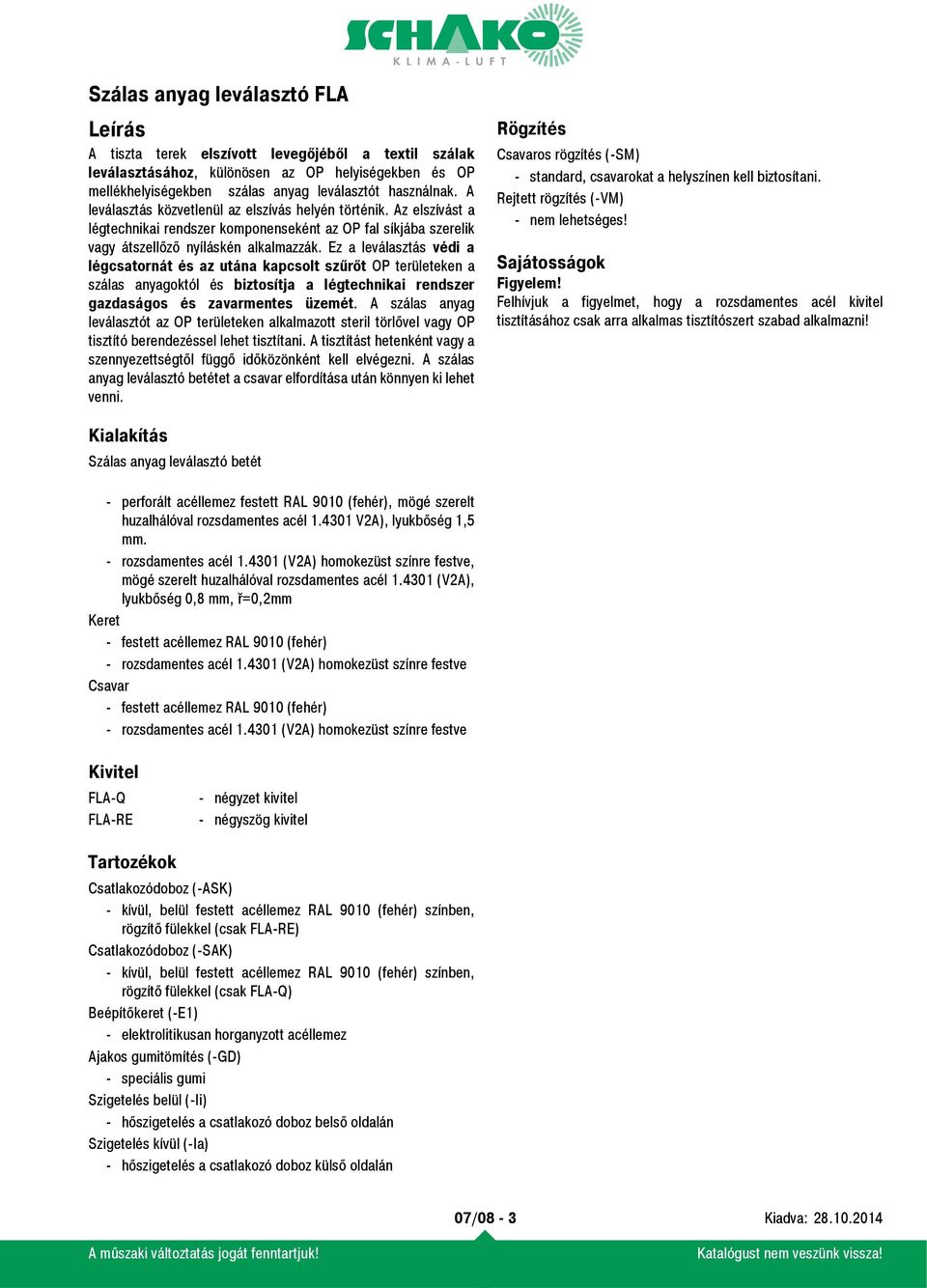

3 Leírás A tiszta terek elszívott levegőjéből a textil szálak leválasztásához, különösen az OP helyiségekben és OP mellékhelyiségekben szálas anyag leválasztót használnak. A leválasztás közvetlenül az elszívás helyén történik. Az elszívást a légtechnikai rendszer komponenseként az OP fal síkjába szerelik vagy átszellőző nyíláskén alkalmazzák. Ez a leválasztás védi a légcsatornát és az utána kapcsolt szűrőt OP területeken a szálas anyagoktól és biztosítja a légtechnikai rendszer gazdaságos és zavarmentes üzemét. A szálas anyag leválasztót az OP területeken alkalmazott steril törlővel vagy OP tisztító berendezéssel lehet tisztítani. A tisztítást hetenként vagy a szennyezettségtől függő időközönként kell elvégezni. A szálas anyag leválasztó betétet a csavar elfordítása után könnyen ki lehet venni. Rögzítés Csavaros rögzítés (-SM) - standard, csavarokat a helyszínen kell biztosítani. Rejtett rögzítés (-VM) - nem lehetséges! Sajátosságok Figyelem! Felhívjuk a figyelmet, hogy a rozsdamentes acél kivitel tisztításához csak arra alkalmas tisztítószert szabad alkalmazni! Kialakítás Szálas anyag leválasztó betét - perforált acéllemez festett RAL 9010 (fehér), mögé szerelt huzalhálóval rozsdamentes acél V2A), lyukbőség 1,5 mm. - rozsdamentes acél (V2A) homokezüst színre festve, mögé szerelt huzalhálóval rozsdamentes acél (V2A), lyukbőség 0,8 mm, ř=0,2mm Keret - festett acéllemez RAL 9010 (fehér) - rozsdamentes acél (V2A) homokezüst színre festve Csavar - festett acéllemez RAL 9010 (fehér) - rozsdamentes acél (V2A) homokezüst színre festve Kivitel FLA-Q FLA-RE - négyzet kivitel - négyszög kivitel Tartozékok Csatlakozódoboz (-ASK) - kívül, belül festett acéllemez RAL 9010 (fehér) színben, rögzítő fülekkel (csak FLA-RE) Csatlakozódoboz (-SAK) - kívül, belül festett acéllemez RAL 9010 (fehér) színben, rögzítő fülekkel (csak FLA-Q) Beépítőkeret (-E1) - elektrolitikusan horganyzott acéllemez Ajakos gumitömítés (-GD) - speciális gumi Szigetelés belül (-Ii) - hőszigetelés a csatlakozó doboz belső oldalán Szigetelés kívül (-Ia) - hőszigetelés a csatlakozó doboz külső oldalán 07/08-3
4 Kivitel és méretek Méretek FLA-Q SAK dobozzal FLA-RE csatlakozó dobozzal (-ASK) oldalsó csonkkal (-AS1) X részlet Járatos méretek FLA- Q NW A E R a b KH ød Járatos méretek FLA- RE ASK -AS1 B B KL R 15 a 24 H H1 KB b 13 ød KH c 106 ød KH c ød KH c /08-4
5 Csatlakozó doboz csonkelrendezés (-ASK) SAK szigetelés belső (-Ii) külső (-Ia) - oldalsó csonk (-AS1, standard) - felső csonk (-AS2) - homlok oldali csonk (-AS3) Felső csonk (-AS2) és homlok oldali csonk (-AS3) mérete és ára külön kérésre. Szigetelés ASK-hoz belső (-Ii) külső (-Ia) Tartozékok, méretek Beépítőkeret (-E1, FLA-RE) befalazó D E FLA-Q A-37 A-35 FLA-RE B-4 H-2 A beépítőkeretet csak külön megrendelésre szállítjuk 4 befalazókarommal (felár ellenében). ajakos gumitömítés (-GD) 07/08-5
6 Rögzítési lehetőségek FLA-Q csavarral FLA-RE - 4 csavarral 225x125 / 225x225 / 325x325 FLA-Q csavarral 325x125 / 325x225 / 425x125 / 425x225 / 425x325 / 525x125 / 525x225 / 525x325 FLA-RE - 6 csavarral 625x125 / 625x225 / 625x325 FLA-Q csavarral FLA-Q 310: FLA-Q : FLA-Q 800: FLA-RE: 4 süllyesztéssel lencsefejű lemezcsavarhoz DIN ISO 7051 ST3,9 (helyszíni) 4 süllyesztéssel lencsefejű lemezcsavarhoz DIN ISO 7051 ST4,8 (helyszíni) 8 süllyesztéssel lencsefejű lemezcsavarhoz DIN ISO 7051 ST4,8 (helyszíni) 4 ill. 6 süllyesztéssel lencsefejű lemezcsavarhoz DIN ISO 7051 ST3,9 (helyszíni) 07/08-6
7 Műszaki adatok Nyomásveszteség és zajszint FLA-Q 600 FLA-RE 625x125 Jelmagyarázat V AB (m 3 /h) = Elszívott légmennyiség V AB [l/s] = Elszívott légmennyiség Δp t (Pa) = Nyomásveszteség ρ (kg/m 3 ) = Sűrűség L WA [db(a)] = "A"-súlyozású hangteljesítményszint szint L (mm) = Hosszúság H (mm) = Magasság NW (mm) = Névleges méret 07/08-7

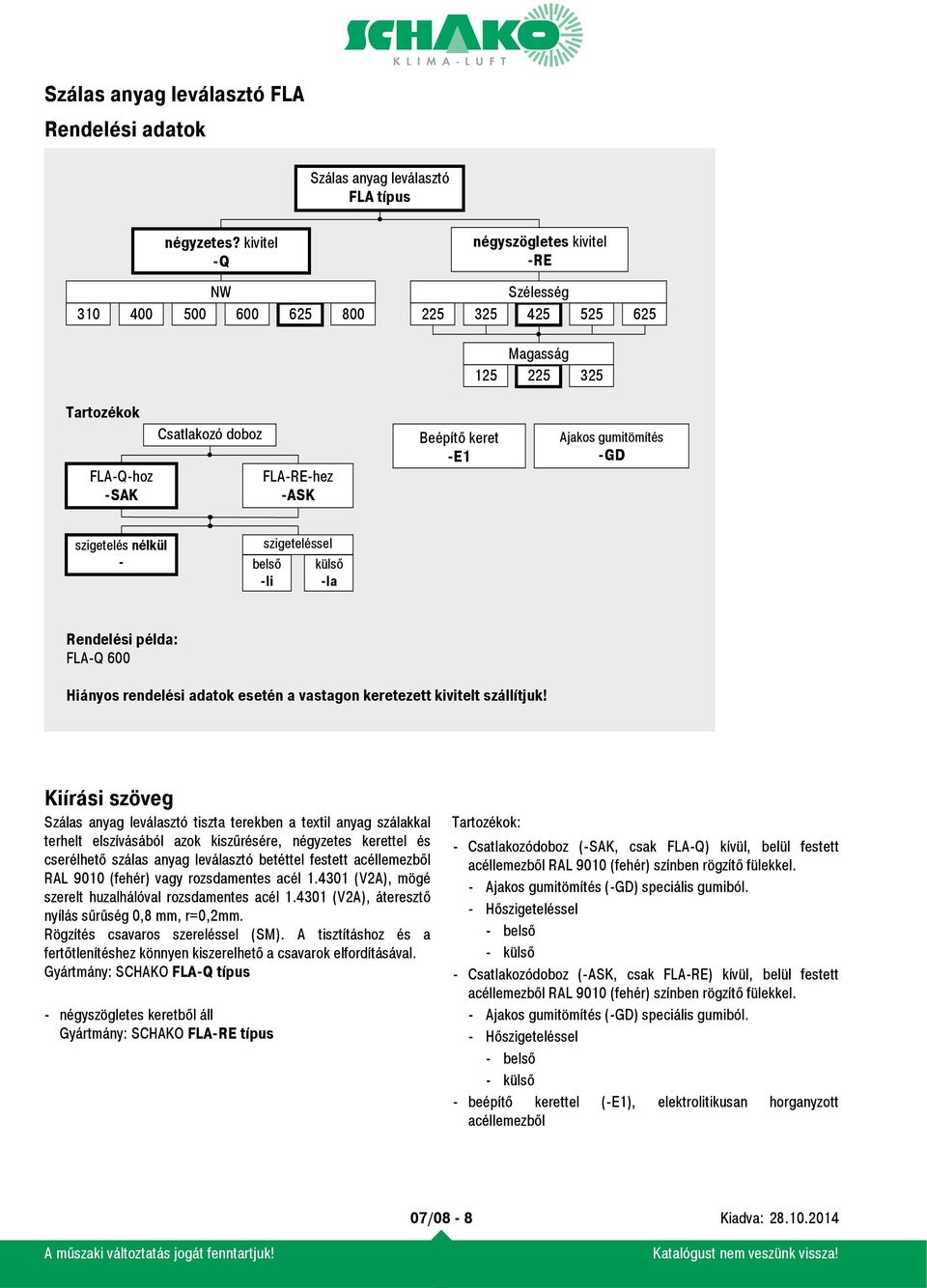

8 Rendelési adatok Szálas anyag leválasztó FLA típus négyzetes? kivitel -Q NW négyszögletes kivitel -RE Szélesség Magasság Tartozékok FLA-Q-hoz -SAK Csatlakozó doboz FLA-RE-hez -ASK Beépítő keret -E1 Ajakos gumitömítés -GD szigetelés nélkül - szigeteléssel belső -Ii külső -Ia Rendelési példa: FLA-Q 600 Hiányos rendelési adatok esetén a vastagon keretezett kivitelt szállítjuk! Kiírási szöveg Szálas anyag leválasztó tiszta terekben a textil anyag szálakkal terhelt elszívásából azok kiszűrésére, négyzetes kerettel és cserélhető szálas anyag leválasztó betéttel festett acéllemezből RAL 9010 (fehér) vagy rozsdamentes acél (V2A), mögé szerelt huzalhálóval rozsdamentes acél (V2A), áteresztő nyílás sűrűség 0,8 mm, r=0,2mm. Rögzítés csavaros szereléssel (SM). A tisztításhoz és a fertőtlenítéshez könnyen kiszerelhető a csavarok elfordításával. Gyártmány: SCHAKO FLA-Q típus - négyszögletes keretből áll Gyártmány: SCHAKO FLA-RE típus Tartozékok: - Csatlakozódoboz (-SAK, csak FLA-Q) kívül, belül festett acéllemezből RAL 9010 (fehér) színben rögzítő fülekkel. - Ajakos gumitömítés (-GD) speciális gumiból. - Hőszigeteléssel - belső - külső - Csatlakozódoboz (-ASK, csak FLA-RE) kívül, belül festett acéllemezből RAL 9010 (fehér) színben rögzítő fülekkel. - Ajakos gumitömítés (-GD) speciális gumiból. - Hőszigeteléssel - belső - külső - beépítő kerettel (-E1), elektrolitikusan horganyzott acéllemezből 07/08-8
