1 Térfogatáram határoló Ferdinand Schad KG Steigstraße D Kolbingen Telefon +49 (0) Telefax +49 (0) info@schako.de

2 Tartalom Leírás... 3 Alkalmazási terület... 3 Kialakítás... 3 Méretek... 3 Műszaki adatok... 4 Térfogatáram parancsolt érték... 4 Hangteljesítmény szint... 4 Szerelési- és kezelési útmutató... 5 Jelmagyarázat... 5 Rendelési adatok... 5 Kiírási szöveg /24-2

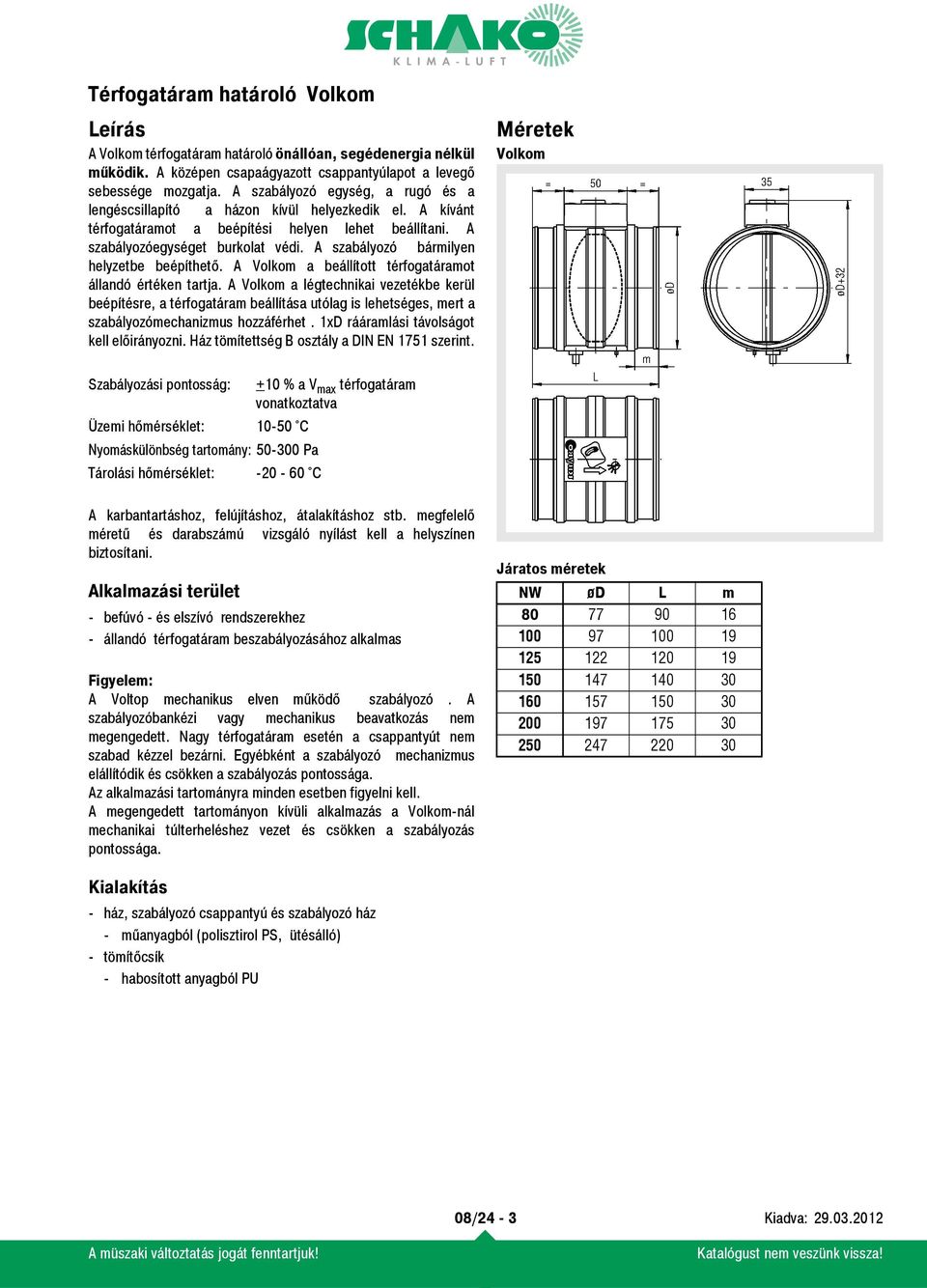

3 Leírás A térfogatáram határoló önállóan, segédenergia nélkül működik. A középen csapaágyazott csappantyúlapot a levegő sebessége mozgatja. A szabályozó egység, a rugó és a lengéscsillapító a házon kívül helyezkedik el. A kívánt térfogatáramot a beépítési helyen lehet beállítani. A szabályozóegységet burkolat védi. A szabályozó bármilyen helyzetbe beépíthető. A a beállított térfogatáramot állandó értéken tartja. A a légtechnikai vezetékbe kerül beépítésre, a térfogatáram beállítása utólag is lehetséges, mert a szabályozómechanizmus hozzáférhet. 1xD rááramlási távolságot kell előirányozni. Ház tömítettség B osztály a DIN EN 1751 szerint. Méretek Szabályozási pontosság: +10 % a V max térfogatáram vonatkoztatva Üzemi hőmérséklet: C Nyomáskülönbség tartomány: Pa Tárolási hőmérséklet: C A karbantartáshoz, felújításhoz, átalakításhoz stb. megfelelő méretű és darabszámú vizsgáló nyílást kell a helyszínen biztosítani. Alkalmazási terület - befúvó - és elszívó rendszerekhez - állandó térfogatáram beszabályozásához alkalmas Figyelem: A Voltop mechanikus elven működő szabályozó. A szabályozóbankézi vagy mechanikus beavatkozás nem megengedett. Nagy térfogatáram esetén a csappantyút nem szabad kézzel bezárni. Egyébként a szabályozó mechanizmus elállítódik és csökken a szabályozás pontossága. Az alkalmazási tartományra minden esetben figyelni kell. A megengedett tartományon kívüli alkalmazás a -nál mechanikai túlterheléshez vezet és csökken a szabályozás pontossága. Járatos méretek NW ød L m Kialakítás - ház, szabályozó csappantyú és szabályozó ház - műanyagból (polisztirol PS, ütésálló) - tömítőcsík - habosított anyagból PU 08/24-3

4 Műszaki adatok Térfogatáram parancsolt érték NW V Szabályozó beállítás 1 2 3* 4 80 m 3 /h l/s 6,4 9,7 13,6 16,7 100 m 3 /h l/s 10,6 17,8 20,6 26,1 125 m 3 /h l/s 14,2 31,9 39,4 47,5 150 m 3 /h l/s 22,2 45,6 63,3 76,4 160 m 3 /h l/s 24,2 53,9 67,5 80,8 200 m 3 /h l/s 31,9 76,4 115,3 137,5 250 m 3 /h l/s 54,2 112,5 158,3 205,6 * Előbeállítás kiszállításkor Hangteljesítmény szint NW V L WA in db(a) m 3 /h l/s p = 50 Pa p = 100 Pa 23 6, , , , , , , , , , , , , , , , , , , , , , , , /24-4

5 Szerelési- és kezelési útmutató A térfogatáram határoló átveszi a lég- és klímatechnikai rendszerekben az eddigi idő- és költségigényes térfogatáram beállításokat. Az egyszerű kezeléssel és a tökéletes működéssel az építkezésen értékes munkaidő takarítható meg. A beépítési helyen egyszerűen beállítható a kívánt légmennyiség. A korlátozza a beállított térfogatáramot és a nyomásváltozások függvényében egy tűréshatáron belül állandó értéken tartja. A szükséges potenciálkiegyenlítést a VDA irányelvek szerint kell kivitelezni. 1xD rááramlási távolságot kell előirányozni. Szerel si tmutat 1. Tömít szalagot felszerelni 2. térfogatáramot bállítani 3. Csővezetékbe beépíteni Rendelési adatok Rendelési példa: -100 Térfogatáram határoló NW Hiányos rendelési adatok esetén a vastagon keretezett kivitelt szállítjuk! Kiírási szöveg térfogatáram korlátozó kör keresztmetszet kivitelben, karbantartásmentes, helyzetfüggetlen beépítés, lég- és klímatechnikai rendszerekben a térfogatáram állandó értéken tartására Pa között. Mechanikus szabályozási elv, önállóan szabályozó csappantyúval, szabályozó rug val és csillapítóelemmel. A térfogatáram eltérés +10 % a maximális térfogatáramra vonatkoztatva. Beépítés körkeresztmetszetű csővezetékbe, a beállított légmennyiség a helyszínen megváltoztatható, a szabályozóház kívülről hozzáférhető. Ház, szabályozócsappantyú és szabályozóház műanyagból (polisztirol PS, ütésálló ), tömítőcsíkok habosított PU-ból. Ház tömítettség B osztály a DIN EN 1751 szerint. Gyártmány: SCHAKO típus NW... Levegőirány 4. Csővezetékbe építés potenciálkiegyenlítéssel Levegőirány Potenciálkiegyenlítés Jelmagyarázat V (m 3 /h) [l/s] = Térfogatáram L WA [db(a)] = Hangteljesítmény szint p (Pa) = Nyomáskülönbség NW (mm) = Névleges átmérő 08/24-5
