3 Leírás A CNV típusú padlókonvektor padlókba és álpadlókba történő beépítésre alkalmas. A padlókonvektorok ezen fő alkalmazási területe akár más fűtési rendszerek kiegészítőjeként akár mint önálló fűtési eszközként szerepelhet. A CNV típusú padlókonvektort lakások, irdák, bevásárló központok stb. részére fejlesztették ki és különösen a nagy ablak felületeknél és válaszfalaknál alalmas a sugárzás és konvekció általi hőigény biztosítására. A hagyományos klímatizálási rendszerekkel szembeni előnye például a mechanikai alkatrészek nélküli működésből következő teljes zajtalanság, az egyszerű és gazdasádos karbantartás és esztétikai és működési szempontól korszerű illeszkedésea környezetbe. A méretek és teljesítmények szempontjából széles választék és azon tény alapján, hogy a padlóba nem kerül más szerkezet, a padlókonvektor különösen alkalmas sokrétűen kialakítható és transzparens felületek mint például irodákba, bevásárló központokba, többcélú helyiségekbe stb. történő beépítésre. A karbantartáshoz, felújításhoz, átalakításhoz stb. megfelelő méretű és darabszámú vizsgáló nyílást kell a helyszínen biztosítani. A berendezés leírása Alap egység Az alap egység háza feketére (standard) festett horganyzott acéllemez. A ház tartalmazza a beállító- és/vagy tartó szerkezeteteket. A hőcserét biztosító elem egy réz csövekből és alumínium lamellákból álló hőcserélő, amelynek geometriája különösen ehhez az alkalmazáshoz illeszkedik. Kielégíti tisztítás szempontjából a higiéniai követelményeket, ezen kívül jelentős az energetikai hatásfoka. A modult járható rács egészíti ki (alap kivitelben PA típusú légrács), amely mint működő- és dekorációs elem kettős szerepet játszik. Külön kívánságra további légrács típusokat is tudunk ajánlani. Hőcserélő Egy réz csövekből és alumínium lamellákból álló hőcserélő regiszter vezeti a fűtési víz körből származó meleget a környezetbe. A környezetbe leadott hőteljesítmény függ úgy a médiumok hőmérséklet különbségétől mint a konvektorok és a védőrácsok konfigurációjától is. A hőcserélő DIN szerinti 1/2" csatlakozócsavarral van ellátva. Az üzemi hőmérséklet 5 C és 95 C közötti és a maximális üzemi nyomás 7 bar. A házban van hely a vízáramlást elzáró- és/vagy szabályozó szelepek szerelésére. A készülék vízcsatlakozásai kerülhetnek a homlokoldalra vagy az egyik oldalfelületre is. A konvektorokat lehet a fő körrel párhuzamosan vagy sorba is kötni. Az utóbbi esetben figyelembe kell venni minden egység víz hőmérsékletét. Tartozékok SZELEPEK RÁCSOK Z11/04-3

A CNV típusú padlókonvektort lakások, irdák, bevásárló központok stb.

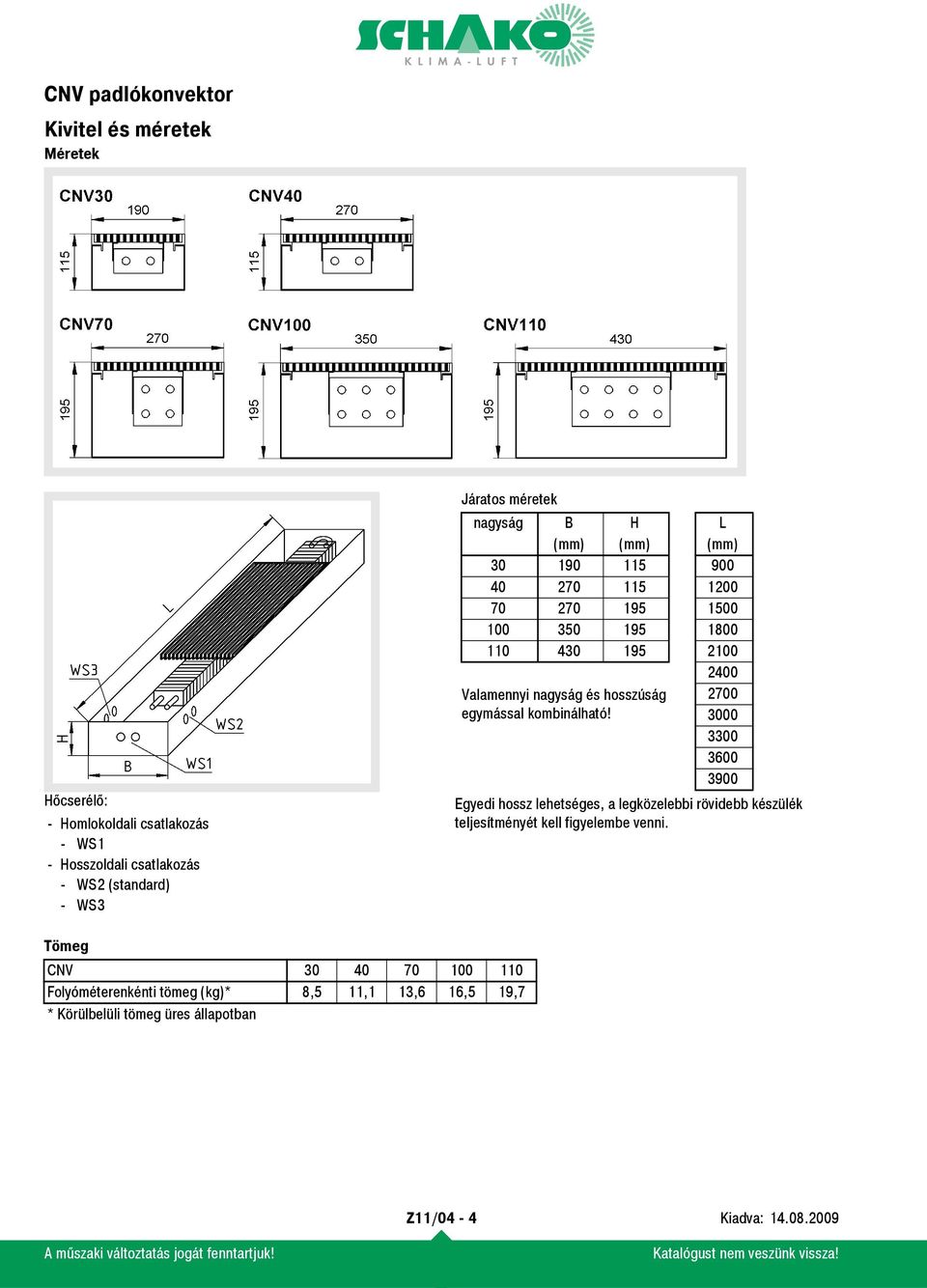

4 Kivitel és méretek Méretek Hőcserélő: - Homlokoldali csatlakozás - WS1 - Hosszoldali csatlakozás - WS2 (standard) - WS3 Járatos méretek nagyság B H L (mm) (mm) (mm) Valamennyi nagyság és hosszúság egymással kombinálható! Egyedi hossz lehetséges, a legközelebbi rövidebb készülék teljesítményét kell figyelembe venni. Tömeg CNV Folyóméterenkénti tömeg (kg)* 8,5 11,1 13,6 16,5 19,7 * Körülbelüli tömeg üres állapotban Z11/04-4

5 Rögzítés padlólapra padlólapra Elfordulásbiztosítás helyszínileg Elfordulásbiztosítás helyszínileg A nézet B nézet Járatos méretek L L1 Darabszám H a (mm) (mm) Rögzítő fülek (mm) Lehetséges a két rögzítési lehetőség kombinációja Nagyobb padlómélység ill. padlólap esetén rögzítő szögvas külön kérésre Z11/04-5

600 6 1800 750 6 2100 600 8 2400 700 8 2700 600 10 3000 675 10 3300 600 12 3600 660 12 3900 600 14 Lehetséges a

6 Műszaki adatok nagyság B H L (mm) (mm) (mm) Q (W) Víz (l) 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2 1,3 1, V w (l/h) Pa w (kpa) <0,01 <0,01 0,01 0,01 0,02 0,03 0,05 0,07 0,09 0,12 0,15 Q (W) Víz (l) 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2 1,3 1, V w (l/h) Pa w (kpa) <0,01 <0,01 0,01 0,02 0,03 0,04 0,06 0,08 0,11 0,15 0,19 Q (W) Víz (l) 0,7 0,9 1,1 1,4 1,6 1,8 2 2,2 2,4 2,6 2, V w (l/h) Pa w (kpa) <0,01 <0,01 0,01 0,01 0,02 0,03 0,04 0,06 0,08 0,1 0,13 Q (W) Víz (l) 1,1 1,4 1,7 2 2,3 2,7 3 3,3 3,6 3,9 4, V w (l/h) Pa w (kpa) <0,01 <0,01 0,01 0,01 0,02 0,03 0,05 0,07 0,09 0,12 0,15 Q (W) Víz (l) 1,4 1,9 2,3 2,7 3,1 3,6 4 4,4 4,8 5,3 5, V w (l/h) Pa w (kpa) <0,01 <0,01 <0,01 0,01 0,02 0,02 0,04 0,05 0,07 0,09 0,12 Az adatok (75 C / 65 C) vízre és (20 C) levegőre vonatkoznak. (Más feltételek esetén használja a kiválasztó programot vagy kérjen tőlünk műszaki segítséget) Jelmagyarázat B (mm) = Szélesség H (mm) = Magasság L (mm) = Hosszúság Q (kw) = Teljesítmény V W (l/h) = vízátfolyás Pa W (kpa) = vízoldali nyomásveszteség Z11/04-6

0,9 1 1,1 1,2 1,3 1,4 40 270 115 V w (l/h) 11 18 26 33 41 48 56 63 71 78 86 Pa w (kpa) <0,01 <0,01 0,01 0,02 0,03 0,04 0,06 0,08 0,11 0,15 0,19 Q (W) 205 349 493 636 780 924 1068 1212 1355 1499 1643

7 Rendelési adatok Padlókonvektor CNV típus nagyság Hosszúság Rendelési példa: CNV WS2 homlokoldali -WS1 Vízoldali csatlakozás -WS2 vízoldali Hiányos rendelési adatok esetén a vastagon keretezett kivitelt szállítjuk -WS3 Kiírási szöveg Padlókonvektor padlókba és álpadlókba történő beépítésre. Különösen más fűtési rendszerek kiegészítőjeként vagy akár önálló fűtésként is szerepelhet. Különösen a nagy ablak felületeknél és válaszfalaknál alalmas a sugárzás és konvekció általi hőterhelés csökkentésére. A házból, amely tartalmazza a beállító- és/vagy tartó szerkezeteteket, hőcserélőből és járható légrácsbó áll. Recirkulációs üzemre Anyag: Horganyzott acéllemez ház. Regiszter keret horganyzott acéllemezből, lamellák alumíniumból és csövek rézből. Gyártó: SCHAKO CNV típus - Hőcserélő: - Homlokoldali csatlakozás - WS1 - Hosszoldali csatlakozás - WS2 (standard) - WS3 - Nagyság: - Hosszak: Z11/04-7
