1 ES 5 típusú légfüggönyök

2 Klasszikus külalak megbízható technikával ES 5 típusú légfüggöny Klasszikus külalak - látható csavar- és szegecselt kötések nélkül. 300 m 2 -ig terjedő helységfelületek levédésére.

3 Készülékkivitel Ház: Standard szín fehér (RAL 9010). Egyedi színezés lehetséges. Műanyag bevonatú acéllemez ház, a készülék tetején található M8 belső menetes furatokkal, melyek szükségesek a függesztéshez. Ventilátorok: 5-fokozatú, két oldalról szívó, rezgés- és zajszegény, kevés kezelés igényel. Termokontaktos motorvédelem. Az elektromos fűtésű készülékek fordulatszáma 3 fokozatban szabályozható. CE - konform ventilátor védőrács gondoskodik az érintésvédelemről. Hőcserélők: Melegvizes rendszerű, réz/alumínium speciális lamellákkal, mely biztosítja az optimális hőátadást. Maximális névleges nyomás 16 bar 130 C-on. Az elektromos fűtés esetén: bordáscső kalorifer, túlmelegedés elleni biztonsági kapcsolóval. Beszívás: Porszórt RAL 7042 színű dekor-szívórács, mely felnyitható, a problémamentes légszűrőcseréhez ill. karbantartáshoz. A szennyeződéseket csökkentő regenerálható légszűrőanyag vagy mikroszűrőrács. Kifúvás: Áramlástechnikailag helyesen kialakított légterelők révén, melyek természetes színre eloxáltak, anyaguk alumínium. Az azonos irányú légsugár garantálja a készülék egész szélességében a nagy vetőtávolságot. Elektromos csatlakozás: Nyomtatott áramkörrel a termokontakthoz, fagyvédelmi termosztáthoz és a mágnesszelephez. Kimenő jel az üzem-, zavar - és fagyvédelmi riasztódiódához Opcionálisan: feszültségmentes kimenet az üzemi- és hibajelhez. Rendelhető tartozékok: Fokozatkapcsoló ill. kezelőtábla, mágnes szelep, termosztatikus szabályzószelep, légszűrő, mikroszűrőrács, fagyvédelmi termosztát (beépített). Ajtónyitás érzékelő, mennyezeti függesztő szett. Szívóidom és álmennyezeti összekötő idom az álmenynyezeti és AWE beépítéshez. Alumínium beépítő keret az álmennyezeti beépítéshez. Szabályzás / vezérlés: Lásd a 11. pont alatt

Ventilátorok: 5-fokozatú, két oldalról szívó, rezgés- és zajszegény, kevés kezelés igényel. Termokontaktos motorvédelem. Az elektromos fűtésű készülékek fordulatszáma 3 fokozatban szabályozható.

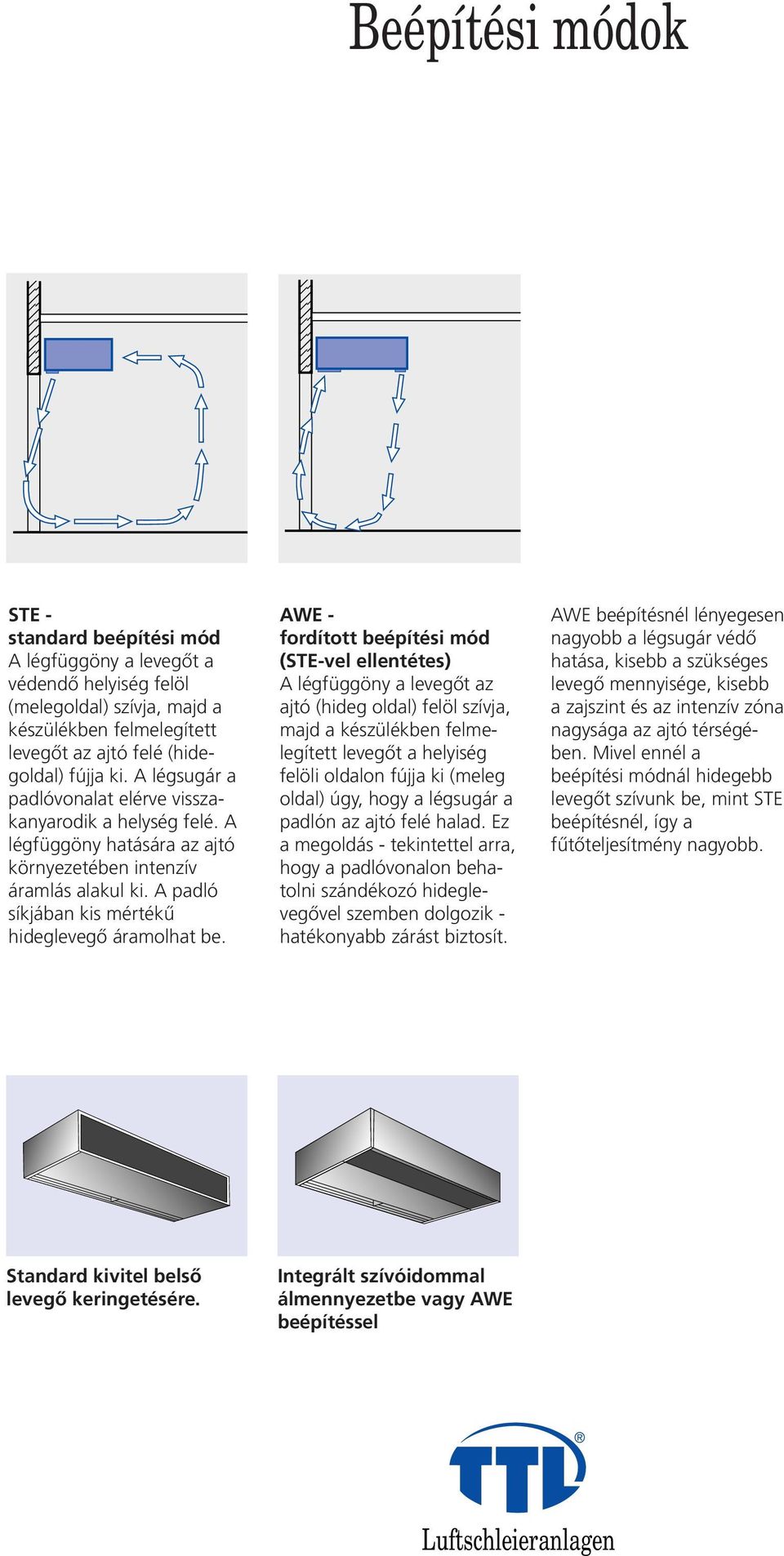

4 Beépítési módok STE - standard beépítési mód A légfüggöny a levegőt a védendő helyiség felöl (melegoldal) szívja, majd a készülékben felmelegített levegőt az ajtó felé (hidegoldal) fújja ki. A légsugár a padlóvonalat elérve visszakanyarodik a helység felé. A légfüggöny hatására az ajtó környezetében intenzív áramlás alakul ki. A padló síkjában kis mértékű hideglevegő áramolhat be. AWE - fordított beépítési mód (STE-vel ellentétes) A légfüggöny a levegőt az ajtó (hideg oldal) felöl szívja, majd a készülékben felmelegített levegőt a helyiség felöli oldalon fújja ki (meleg oldal) úgy, hogy a légsugár a padlón az ajtó felé halad. Ez a megoldás - tekintettel arra, hogy a padlóvonalon behatolni szándékozó hideglevegővel szemben dolgozik - hatékonyabb zárást biztosít. AWE beépítésnél lényegesen nagyobb a légsugár védő hatása, kisebb a szükséges levegő mennyisége, kisebb a zajszint és az intenzív zóna nagysága az ajtó térségében. Mivel ennél a beépítési módnál hidegebb levegőt szívunk be, mint STE beépítésnél, így a fűtőteljesítmény nagyobb. Standard kivitel belső levegő keringetésére. Integrált szívóidommal álmennyezetbe vagy AWE beépítéssel

AWE - fordított beépítési mód (STE-vel ellentétes) A légfüggöny a levegőt az ajtó (hideg oldal) felöl szívja, majd a készülékben felmelegített levegőt a helyiség felöli oldalon fújja ki (meleg oldal)

5 Tervezési adatok Már a tervezéskor figyelemmel kell lenni a különböző paraméterekre, mint pl. ajtó magasság és szélesség, kifúvási magasság, helység alapterület és belmagasság, szemben lévő ajtók ill. kapuk, a közös légterű emeletek száma és magassága, a fűtési és szellőzési rendszer kialakítása. Helyiség magasság 4 m Kifúvási magasság A Kiválasztás: A védendő alapterület, a helységmagassággal együtt a kifúvási magasság mellett képezik a megfelelő légfüggöny helyes kiválasztásának sarokpontjait. Minél nagyobb a helyiség ill. épület térfogata, annál nagyobb az épületet terhelő torlónyomás. Ez a torlónyomás depressziót okoz, amely többek között az ajtók térségében csökken, azaz itt az eltérő hőmérsékletű légtömegek nem kívánt keveredése következik be. (külső-belső levegő) A helyiségek alapterületének növelése, általánosságban ajtók, ablakok, és az épület szerkezet okozta tömítetlenségek növekedését okozza. Az ajtónál fellépő légcsere ezáltal még jobban erősödik. Ilyen adottságok mellett a gyakorlati tapasztalatok alapján bebizonyított, hogy a légfüggönyök kiválasztásakor figyelembe kell venni a helyiség alapterületét is. Kifúvási magassághoz A cm-ben tartozó helyiség alapterület m 2 -ben Helyiségmagasság 4 méterig Kifúvási magasság A 210 cm 230 cm 250 cm 300 cm STE - Beépítési mód AWE - Beépítési mód Készülék kiválasztása kifúvási magasság és alapterület szerint kiegyenlített nyomáson.

Helyiség magasság 4 m Kifúvási magasság A Kiválasztás: A védendő alapterület, a helységmagassággal együtt a kifúvási magasság mellett képezik a megfelelő légfüggöny helyes kiválasztásának

6 ES 5 technikai adatok A táblázatba található fűtőteljesítmény adatok 14 C hőmérsékletemelkedésre vonatkoznak az STE ill. 27 C AWE beépítési mód esetén. A maximális fűtőteljesítmények részben lényegesen magasabbak. Ezeketaz adatokat igény esetén megadjuk. Az optimális kifúvási hőmérséklet a légfüggönyöknél 32 C. Alacsonyabb kifúvási hőmérsékletek huzatjelenséghez vezet, magasabb pedig csökkenti a védelőhatást. STE-Beépítési mód Belépő levegő +18 C (kilépő levegő +32 C) Típus Ajtó- Légszállítás Fűtőtel- Vízoldali Csatlakozás szélesség min. / max. jesítmény ellenállás cm m 3 /h kw Pa Coll PWW 80/60 C ES 100 N , /4 70/50 C ES 150 N , /4 ES 200 N , /4 ES 250 N , /4 ES 300 N , /4 PWW 80/40 C ES 100 N , /4 ES 150 N , /4 ES 200 N , /4 ES 250 N , /4 ES 300 N , /4 PWW 60/40 C ES 100 N , /4 ES 150 N , /4 ES 200 N , /4 ES 250 N , /4 ES 300 N , /4 5 fokozatban szabályozható ES 5-Elektro technikai adatok (elektromos futésu) STE-Beépítési mód Belépő levegő +18 C Típus Ajtó- Légszállítás Fűtőteljesítmény szélesség min. / max. 1. fokozat 2. fokozat 3. fokozat cm m 3 /h kw kw kw Elektro ES 100 E ,0 4,0 6,0 V/Ph/Hz ES 150 E ,5 5,0 7,5 400/3+N/50 ES 200 E ,0 8,0 12,0 3 fokozatban szabályozható

Alacsonyabb kifúvási hőmérsékletek huzatjelenséghez vezet, magasabb pedig csökkenti a védelőhatást.

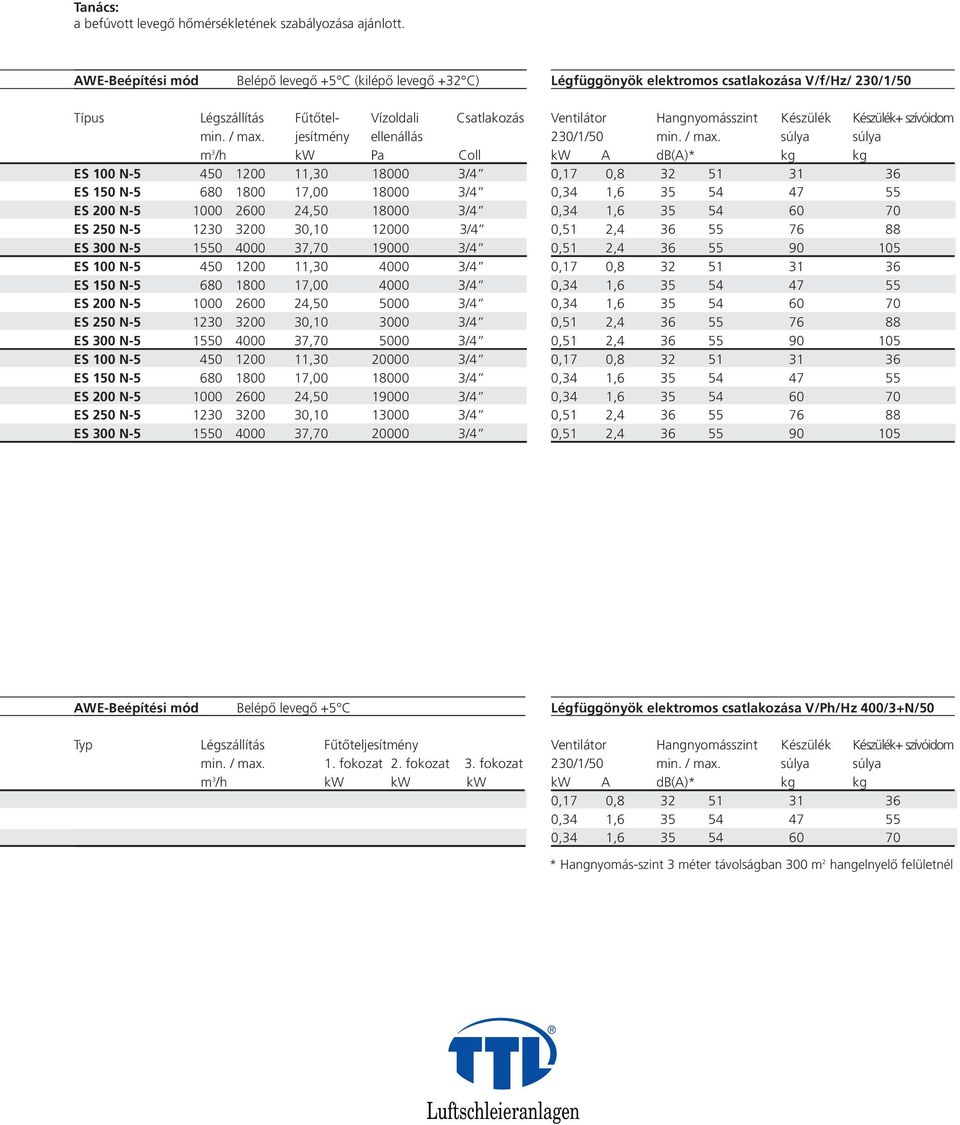

7 Tanács: a befúvott levegő hőmérsékletének szabályozása ajánlott. AWE-Beépítési mód Belépő levegő +5 C (kilépő levegő +32 C) Légfüggönyök elektromos csatlakozása V/f/Hz/ 230/1/50 Típus Légszállítás Fűtőtel- Vízoldali Csatlakozás min. / max. jesítmény ellenállás m 3 /h kw Pa Coll ES 100 N , /4 ES 150 N , /4 ES 200 N , /4 ES 250 N , /4 ES 300 N , /4 ES 100 N , /4 ES 150 N , /4 ES 200 N , /4 ES 250 N , /4 ES 300 N , /4 ES 100 N , /4 ES 150 N , /4 ES 200 N , /4 ES 250 N , /4 ES 300 N , /4 Ventilátor Hangnyomásszint Készülék Készülék+ szívóidom 230/1/50 min. / max. súlya súlya kw A db(a)* kg kg 0,17 0, ,34 1, ,34 1, ,51 2, ,51 2, ,17 0, ,34 1, ,34 1, ,51 2, ,51 2, ,17 0, ,34 1, ,34 1, ,51 2, ,51 2, AWE-Beépítési mód Belépő levegő +5 C Légfüggönyök elektromos csatlakozása V/Ph/Hz 400/3+N/50 Typ Légszállítás Fűtőteljesítmény min. / max. 1. fokozat 2. fokozat 3. fokozat m 3 /h kw kw kw Ventilátor Hangnyomásszint Készülék Készülék+ szívóidom 230/1/50 min. / max. súlya súlya kw A db(a)* kg kg 0,17 0, ,34 1, ,34 1, * Hangnyomás-szint 3 méter távolságban 300 m 2 hangelnyelő felületnél

jesítmény ellenállás m 3 /h kw Pa Coll ES 100 N-5 450 1200 11,30 18000 3/4 ES 150 N-5 680 1800 17,00 18000 3/4 ES 200 N-5 1000 2600 24,50 18000 3/4 ES 250 N-5 1230 3200 30,10 12000 3/4 ES 300 N-5

8 ES 5 típus körvonalrajza Alternatív fűtési csatlakozás 3/4" oldalsó Fűtési vízcsatl. előremenő Fűtési vízcsatl. előremenő B "X" kifúvó - részlet Szívórács légszűrővel (felnyitható) Vizsgálófedél (készülék szélességével megegyező méret) M8 menet mennyezeti beépítéshez Fűtési csatlakozás 3/4'' 60 Elektromos csatlakozás Fűtési vízcsatl. előremenő Fűtési vízcsatl. előremenő ,5 "X" kifúvó - részlet 15 C D C ES 5-AK típus körvonalrajza (szívóidommal) 225 Alternatív fűtési csatlakozás 3/4" oldalsó Fűtési vízcsatl. előremenő Fűtési vízcsatl. előremenő "X" kifúvó - részlet Fűtési vízcsatl. előremenő Fűtési vízcsatl. előremenő Fűtési csatlakozás 3/4'' Elektromos csatlakozás Vizsgálófedél (készülék szélességével megegyező méret) Szívórács légszűrővel (felnyitható) C D C 15 Méretek Mennyezeti függesztő szet/darab Típus B C D ES 5 ES 5 - AK ES ES ES ES ES BSH- Hungária Légtechnikai Kft H-1117 Budapest, Fertõ utca 8. Tel.: (00361) Fax: (00361) info@bshhungaria.hu TTL Tür + Torluftschleier Lufttechnische Geräte GmbH Talstraße 6 D Winterbach / Germany Phone / Fax / info@ttl-win.de Ausgabe 01/03 - Änderungen vorbehalten

beépítéshez Fűtési csatlakozás 3/4'' 60 Elektromos csatlakozás Fűtési vízcsatl. előremenő Fűtési vízcsatl.
