Fűtési hőszivattyúk kapcsolási példatár

Átírás

1 Tervezési segédlet Fűtési hőszivattyúk kapcsolási példatár Vaillant Saunier Duval Kft. 1 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

2 Vaillant Saunier Duval Kft. 2 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

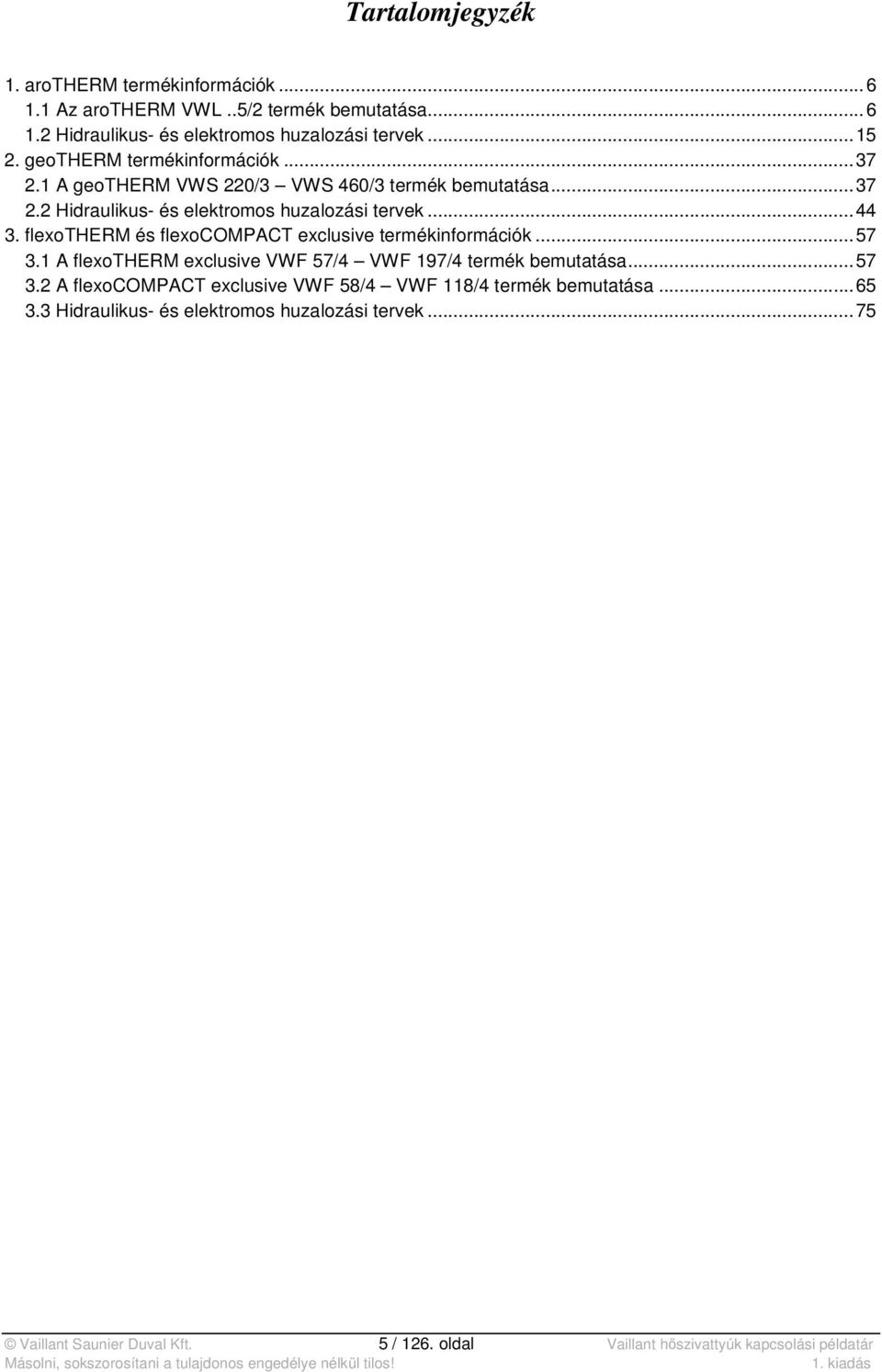

5 Tartalomjegyzék 1. arotherm termékinformációk Az arotherm VWL..5/2 termék bemutatása Hidraulikus- és elektromos huzalozási tervek geotherm termékinformációk A geotherm VWS 220/3 VWS 460/3 termék bemutatása Hidraulikus- és elektromos huzalozási tervek flexotherm és flexocompact exclusive termékinformációk A flexotherm exclusive VWF 57/4 VWF 197/4 termék bemutatása A flexocompact exclusive VWF 58/4 VWF 118/4 termék bemutatása Hidraulikus- és elektromos huzalozási tervek Vaillant Saunier Duval Kft. 5 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

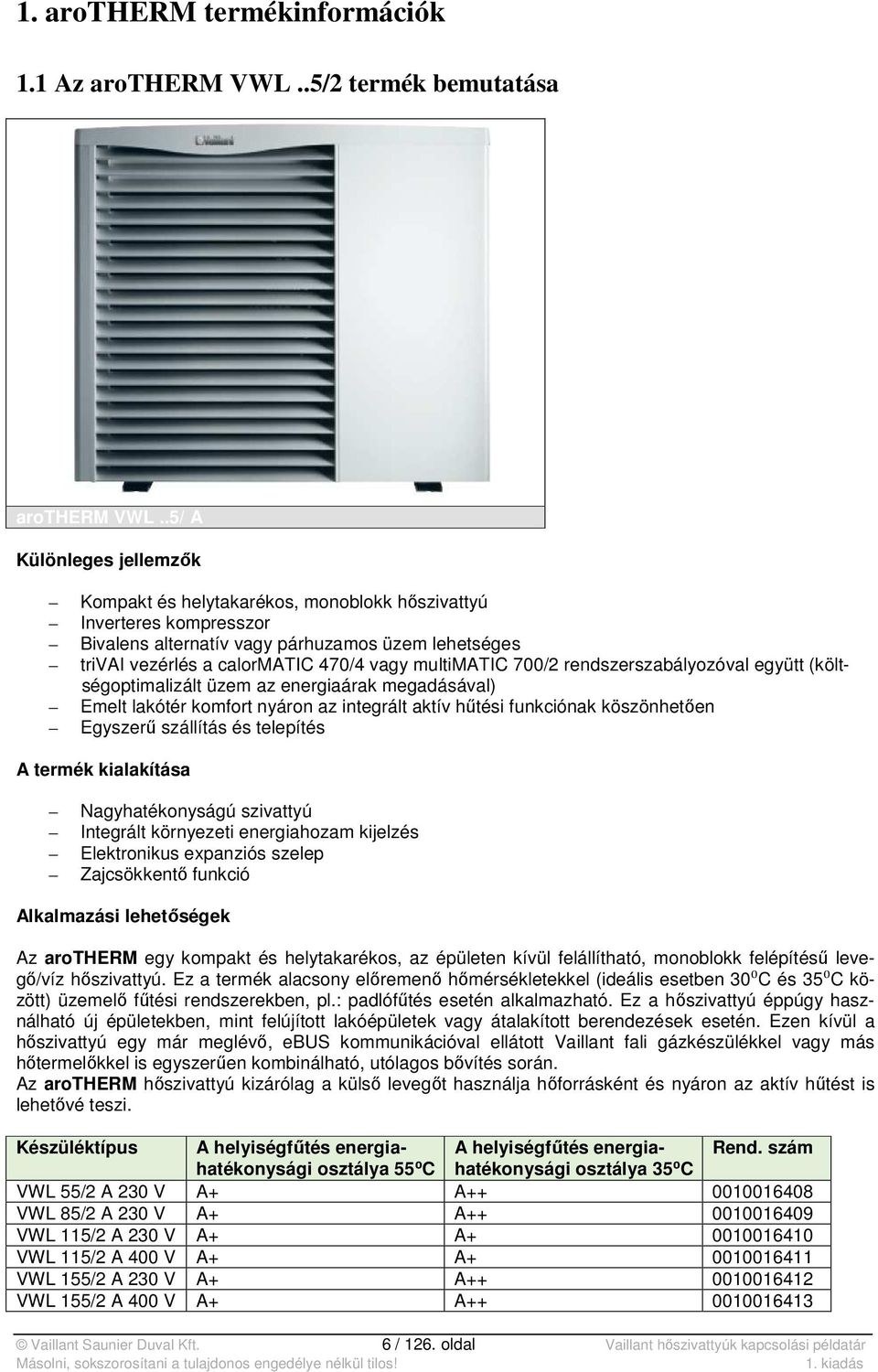

6 1. arotherm termékinformációk 1.1 Az arotherm VWL..5/2 termék bemutatása arotherm VWL..5/ A Különleges jellemzők Kompakt és helytakarékos, monoblokk hőszivattyú Inverteres kompresszor Bivalens alternatív vagy párhuzamos üzem lehetséges trivai vezérlés a calormatic 470/4 vagy multimatic 700/2 rendszerszabályozóval együtt (költségoptimalizált üzem az energiaárak megadásával) Emelt lakótér komfort nyáron az integrált aktív hűtési funkciónak köszönhetően Egyszerű szállítás és telepítés A termék kialakítása Nagyhatékonyságú szivattyú Integrált környezeti energiahozam kijelzés Elektronikus expanziós szelep Zajcsökkentő funkció Alkalmazási lehetőségek Az arotherm egy kompakt és helytakarékos, az épületen kívül felállítható, monoblokk felépítésű levegő/víz hőszivattyú. Ez a termék alacsony előremenő hőmérsékletekkel (ideális esetben 30⁰C és 35⁰C között) üzemelő fűtési rendszerekben, pl.: padlófűtés esetén alkalmazható. Ez a hőszivattyú éppúgy használható új épületekben, mint felújított lakóépületek vagy átalakított berendezések esetén. Ezen kívül a hőszivattyú egy már meglévő, ebus kommunikációval ellátott Vaillant fali gázkészülékkel vagy más hőtermelőkkel is egyszerűen kombinálható, utólagos bővítés során. Az arotherm hőszivattyú kizárólag a külső levegőt használja hőforrásként és nyáron az aktív hűtést is lehetővé teszi. Készüléktípus A helyiségfűtés energiahatékonysági A helyiségfűtés energia- Rend. szám osztálya 55⁰C hatékonysági osztálya 35⁰C VWL 55/2 A 230 V A+ A VWL 85/2 A 230 V A+ A VWL 115/2 A 230 V A+ A VWL 115/2 A 400 V A+ A VWL 155/2 A 230 V A+ A VWL 155/2 A 400 V A+ A Vaillant Saunier Duval Kft. 6 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

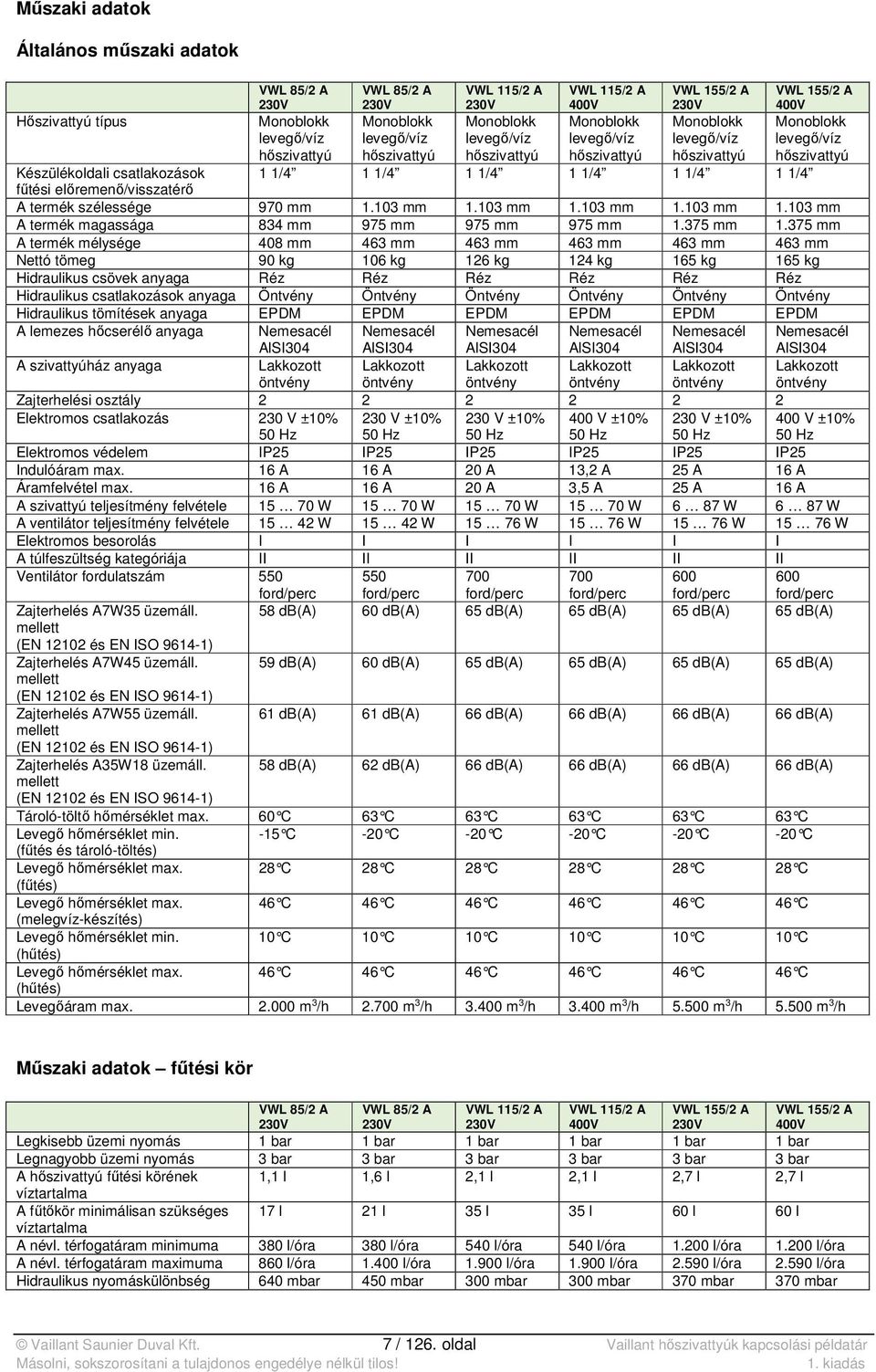

7 Műszaki adatok Általános műszaki adatok VWL 85/2 A 230V VWL 85/2 A 230V VWL 115/2 A 230V VWL 115/2 A 400V VWL 155/2 A 230V VWL 155/2 A 400V Hőszivattyú típus Monoblokk levegő/víz hőszivattyú Monoblokk levegő/víz hőszivattyú Monoblokk levegő/víz hőszivattyú Monoblokk levegő/víz hőszivattyú Monoblokk levegő/víz hőszivattyú Monoblokk levegő/víz hőszivattyú Készülékoldali csatlakozások 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4 fűtési előremenő/visszatérő A termék szélessége 970 mm mm mm mm mm mm A termék magassága 834 mm 975 mm 975 mm 975 mm mm mm A termék mélysége 408 mm 463 mm 463 mm 463 mm 463 mm 463 mm Nettó tömeg 90 kg 106 kg 126 kg 124 kg 165 kg 165 kg Hidraulikus csövek anyaga Réz Réz Réz Réz Réz Réz Hidraulikus csatlakozások anyaga Öntvény Öntvény Öntvény Öntvény Öntvény Öntvény Hidraulikus tömítések anyaga EPDM EPDM EPDM EPDM EPDM EPDM A lemezes hőcserélő anyaga Nemesacél AlSI304 Nemesacél AlSI304 Nemesacél AlSI304 Nemesacél AlSI304 Nemesacél AlSI304 Nemesacél AlSI304 A szivattyúház anyaga Lakkozott öntvény Lakkozott öntvény Lakkozott öntvény Lakkozott öntvény Lakkozott öntvény Lakkozott öntvény Zajterhelési osztály Elektromos csatlakozás 230 V ±10% 50 Hz 230 V ±10% 50 Hz 230 V ±10% 50 Hz 400 V ±10% 50 Hz 230 V ±10% 50 Hz 400 V ±10% 50 Hz Elektromos védelem IP25 IP25 IP25 IP25 IP25 IP25 Indulóáram max. 16 A 16 A 20 A 13,2 A 25 A 16 A Áramfelvétel max. 16 A 16 A 20 A 3,5 A 25 A 16 A A szivattyú teljesítmény felvétele W W W W 6 87 W 6 87 W A ventilátor teljesítmény felvétele W W W W W W Elektromos besorolás I I I I I I A túlfeszültség kategóriája II II II II II II Ventilátor fordulatszám Zajterhelés A7W35 üzemáll. mellett (EN és EN ISO ) Zajterhelés A7W45 üzemáll. mellett (EN és EN ISO ) Zajterhelés A7W55 üzemáll. mellett (EN és EN ISO ) Zajterhelés A35W18 üzemáll. mellett (EN és EN ISO ) ford/perc ford/perc ford/perc ford/perc ford/perc ford/perc 58 db(a) 60 db(a) 65 db(a) 65 db(a) 65 db(a) 65 db(a) 59 db(a) 60 db(a) 65 db(a) 65 db(a) 65 db(a) 65 db(a) 61 db(a) 61 db(a) 66 db(a) 66 db(a) 66 db(a) 66 db(a) 58 db(a) 62 db(a) 66 db(a) 66 db(a) 66 db(a) 66 db(a) Tároló-töltő hőmérséklet max. 60 C 63 C 63 C 63 C 63 C 63 C Levegő hőmérséklet min. -15 C -20 C -20 C -20 C -20 C -20 C (fűtés és tároló-töltés) Levegő hőmérséklet max. 28 C 28 C 28 C 28 C 28 C 28 C (fűtés) Levegő hőmérséklet max. 46 C 46 C 46 C 46 C 46 C 46 C (melegvíz-készítés) Levegő hőmérséklet min. 10 C 10 C 10 C 10 C 10 C 10 C (hűtés) Levegő hőmérséklet max. 46 C 46 C 46 C 46 C 46 C 46 C (hűtés) Levegőáram max m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h Műszaki adatok fűtési kör VWL 85/2 A 230V VWL 85/2 A 230V VWL 115/2 A 230V VWL 115/2 A 400V VWL 155/2 A 230V VWL 155/2 A 400V Legkisebb üzemi nyomás 1 bar 1 bar 1 bar 1 bar 1 bar 1 bar Legnagyobb üzemi nyomás 3 bar 3 bar 3 bar 3 bar 3 bar 3 bar A hőszivattyú fűtési körének 1,1 l 1,6 l 2,1 l 2,1 l 2,7 l 2,7 l víztartalma A fűtőkör minimálisan szükséges 17 l 21 l 35 l 35 l 60 l 60 l víztartalma A névl. térfogatáram minimuma 380 l/óra 380 l/óra 540 l/óra 540 l/óra l/óra l/óra A névl. térfogatáram maximuma 860 l/óra l/óra l/óra l/óra l/óra l/óra Hidraulikus nyomáskülönbség 640 mbar 450 mbar 300 mbar 300 mbar 370 mbar 370 mbar Vaillant Saunier Duval Kft. 7 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

8 Műszaki adatok hűtőkör VWL 85/2 A 230V VWL 85/2 A 230V VWL 115/2 A 230V VWL 115/2 A 400V VWL 155/2 A 230V VWL 155/2 A 400V Hűtőközeg típusa R410 A R410 A R410 A R410 A R410 A R410 A A hűtőközeg menny. 1,80 kg 1,95 kg 3,53 kg 3,53 kg 4,40 kg 4,40 kg Max. megengedett 41,5 bar 41,5 bar 41,5 bar 41,5 bar 41,5 bar 41,5 bar üzemi nyomás Kompresszor típusa forgódugattyús forgódugattyús forgódugattyús forgódugattyús forgódugattyús forgódugattyús Olaj típusa speciális polivinil speciális polivinil speciális polivinil speciális polivinil speciális polivinil speciális polivinil A hűtőkör szabályozása elektronikus elektronikus elektronikus elektronikus elektronikus elektronikus Műszaki adatok a hőszivattyús rendszer teljesítmény adatai VWL 85/2 A 230V VWL 85/2 A 230V VWL 115/2 A 230V VWL 115/2 A 400V VWL 155/2 A 230V VWL 155/2 A 400V Fűtési teljesítmény A-7/W35 4,9 kw 6,7 kw 7,9 kw 7,9 kw 11,8 kw 11,8 kw Teljesítményszám A-7/W35 2,4 2,8 2,5 2,5 2,6 2,6 COP az EN szerint Eff. telj. felvétel (A-7W35 esetén) 2,1 kw 2,4 kw 3,2 kw 3,2 kw 4,7 kw 4,7 kw Áramfelvétel (A-7W35 esetén) Fűtési teljesítmény A2/W35 3,1 kw 4,6 kw 5,1 kw 5,1 kw 8,2 kw 8,2 kw Teljesítményszám A2/W35 3,6 3,8 3,6 3,6 3,6 3,6 COP az EN szerint Eff. telj. felvétel (A2W35 esetén) 0,9 kw 1,3 kw 1,5 kw 1,5 kw 2,4 kw 2,4 kw Áramfelvétel (A2W35 esetén) 3,9 A 5,7 A 6,5 A 2,2 A 10,4 A 3,5 A Fűtési teljesítmény A7/W35 4,7 kw 8,1 kw 10,5 kw 10,5 kw 14,6 kw 14,6 kw Teljesítményszám A7/W35 4,7 4,8 4,2 4,2 4,5 4,5 COP az EN szerint Eff. telj. felvétel (A7W35 esetén) 1,1 kw 1,8 kw 2,5 kw 2,5 kw 3,4 kw 3,4 kw Áramfelvétel (A7W35 esetén) 4,8 A 7,8 A 10,9 A 3,6 A 14,8 A 4,9 A Fűtési teljesítmény A7/W45 4,4 kw 7,8 kw 10,2 kw 10,2 kw 13,4 kw 13,4 kw Teljesítményszám A7/W45 3,4 3,8 3,4 3,4 3,4 3,4 COP az EN szerint Eff. telj. felvétel (A7W45 esetén) 1,3 kw 2,1 kw 3,0 kw 3,0 kw 4,1 kw 4,1 kw Áramfelvétel (A7W45 esetén) 5,7 A 9,1 A 13,0 A 4,3 A 17,8 A 5,9 A Fűtési teljesítmény A7/W55 4,2 kw 7,0 kw 9,8 kw 9,8 kw 11,2 kw 11,2 kw Teljesítményszám A7/W55 2,7 3,0 2,9 2,9 2,3 2,3 COP az EN szerint Eff. telj. felvétel (A7W55 esetén) 1,6 kw 2,4 kw 3,5 kw 3,5 kw 5,0 kw 5,0 kw Áramfelvétel (A7W55 esetén) 7,0 A 10,4 A 15,2 A 5,1 A 21,7 A 7,2 A Hűtési teljesítmény A35/W18 4,4 kw 7,2 kw 10,4 kw 10,4 kw 13,7 kw 13,7 Teljesítményszám A35/W18 3,4 3,3 3,4 3,4 3,2 3,2 Energiahatékonysági hányados EN szerint Eff. telj. felvétel (A35W18 esetén) 1,4 kw 2,3 kw 3,2 kw 3,2 kw 4,4 kw 4,4 Áramfelvétel (A35W18 esetén) 6,1 A 10,0 A 13,9 A 4,6 A 19,1 A 6,4 A Hűtési teljesítmény A35/W7 3,2 kw 5,1 kw 7,5 kw 7,5 kw 10,8 kw 10,8 kw Teljesítményszám A35/W7 2,4 2,6 2,8 2,8 2,5 2,5 Energiahatékonysági hányados EN szerint Eff. telj. felvétel (A35W7 esetén) 1,5 kw 2,0 kw 2,8 kw 2,8 kw 4,5 kw 4,5 kw Áramfelvétel (A35W7 esetén) 6,5 A 8,7 A 12,2 A 4,0 A 19,6 A 6,5 A Vaillant Saunier Duval Kft. 8 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

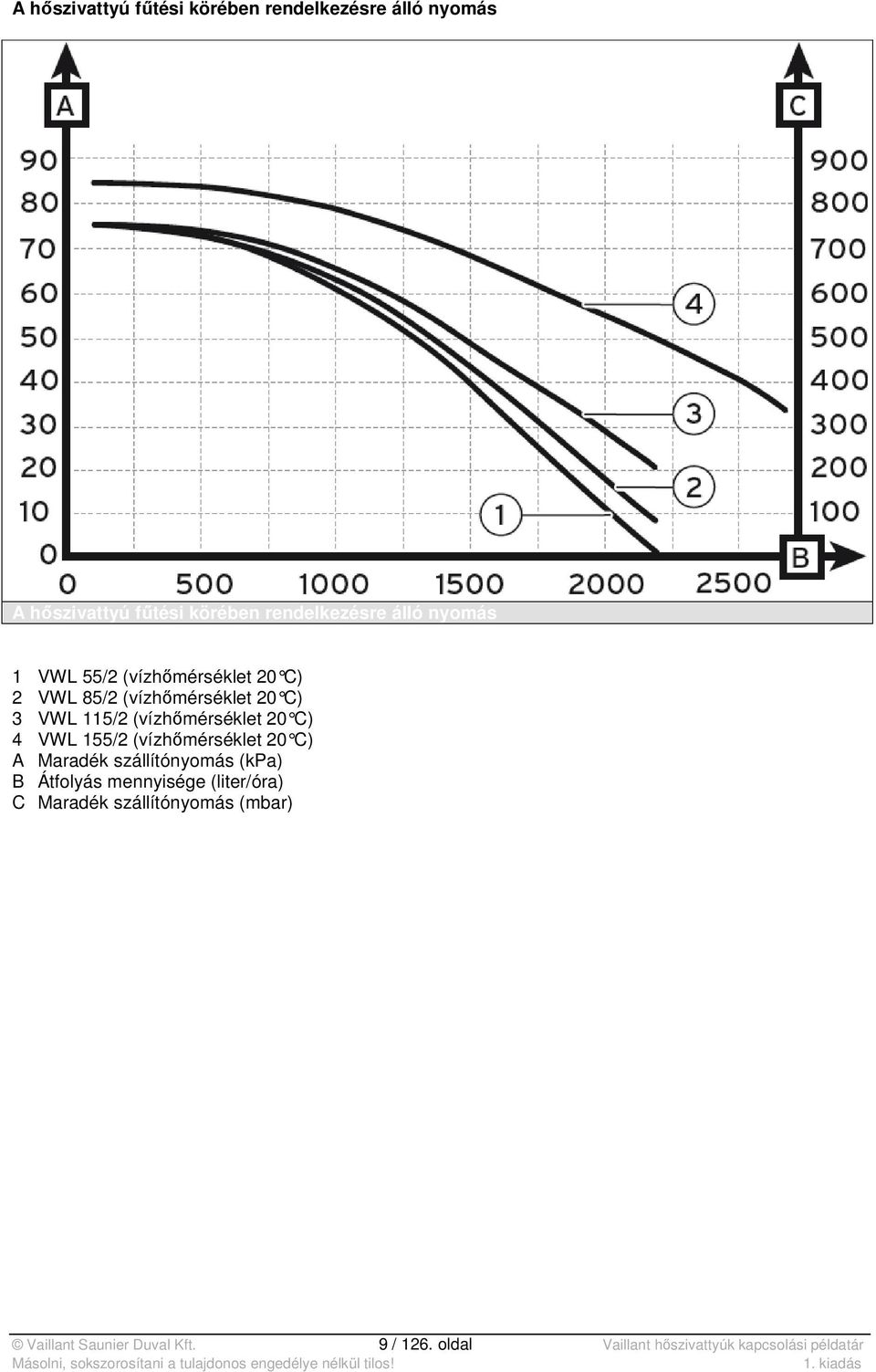

9 A hőszivattyú fűtési körében rendelkezésre álló nyomás A hőszivattyú fűtési körében rendelkezésre álló nyomás 1 VWL 55/2 (vízhőmérséklet 20 C) 2 VWL 85/2 (vízhőmérséklet 20 C) 3 VWL 115/2 (vízhőmérséklet 20 C) 4 VWL 155/2 (vízhőmérséklet 20 C) A Maradék szállítónyomás (kpa) B Átfolyás mennyisége (liter/óra) C Maradék szállítónyomás (mbar) Vaillant Saunier Duval Kft. 9 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

10 Csatlakozó és befoglaló méretek Az arotherm csatlakozó és befoglaló méretei (mm) 1 Az ebus vezeték és a hőmérséklet határoló termosztát vezetékének kábelátvezetése 2 A kedvezményes áramtarifa vezetékének kábelátvezetése 3 Az áramellátás vezetékének kábelátvezetése 4 Fűtési előremenő csatlakozás (Ф1 1/4") az épület felé 5 Fűtési visszatérő csatlakozás (Ф1 1/4") a hőszivattyú felé Készüléktípus A B C D VWL 55/ VWL 85/ VWL 115/ VWL 155/ Vaillant Saunier Duval Kft. 10 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

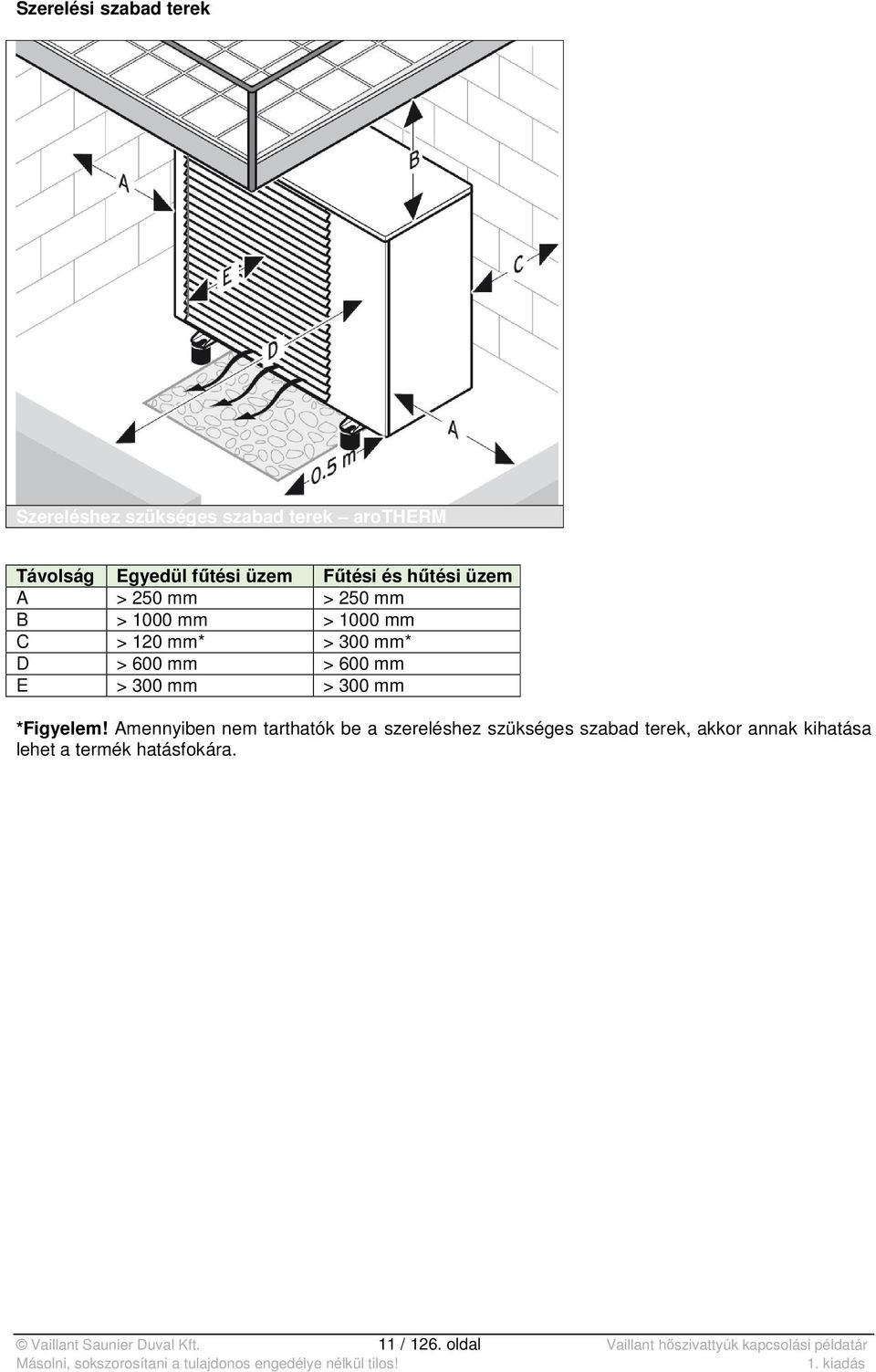

11 Szerelési szabad terek Szereléshez szükséges szabad terek arotherm Távolság Egyedül fűtési üzem Fűtési és hűtési üzem A > 250 mm > 250 mm B > 1000 mm > 1000 mm C > 120 mm* > 300 mm* D > 600 mm > 600 mm E > 300 mm > 300 mm *Figyelem! Amennyiben nem tarthatók be a szereléshez szükséges szabad terek, akkor annak kihatása lehet a termék hatásfokára. Vaillant Saunier Duval Kft. 11 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

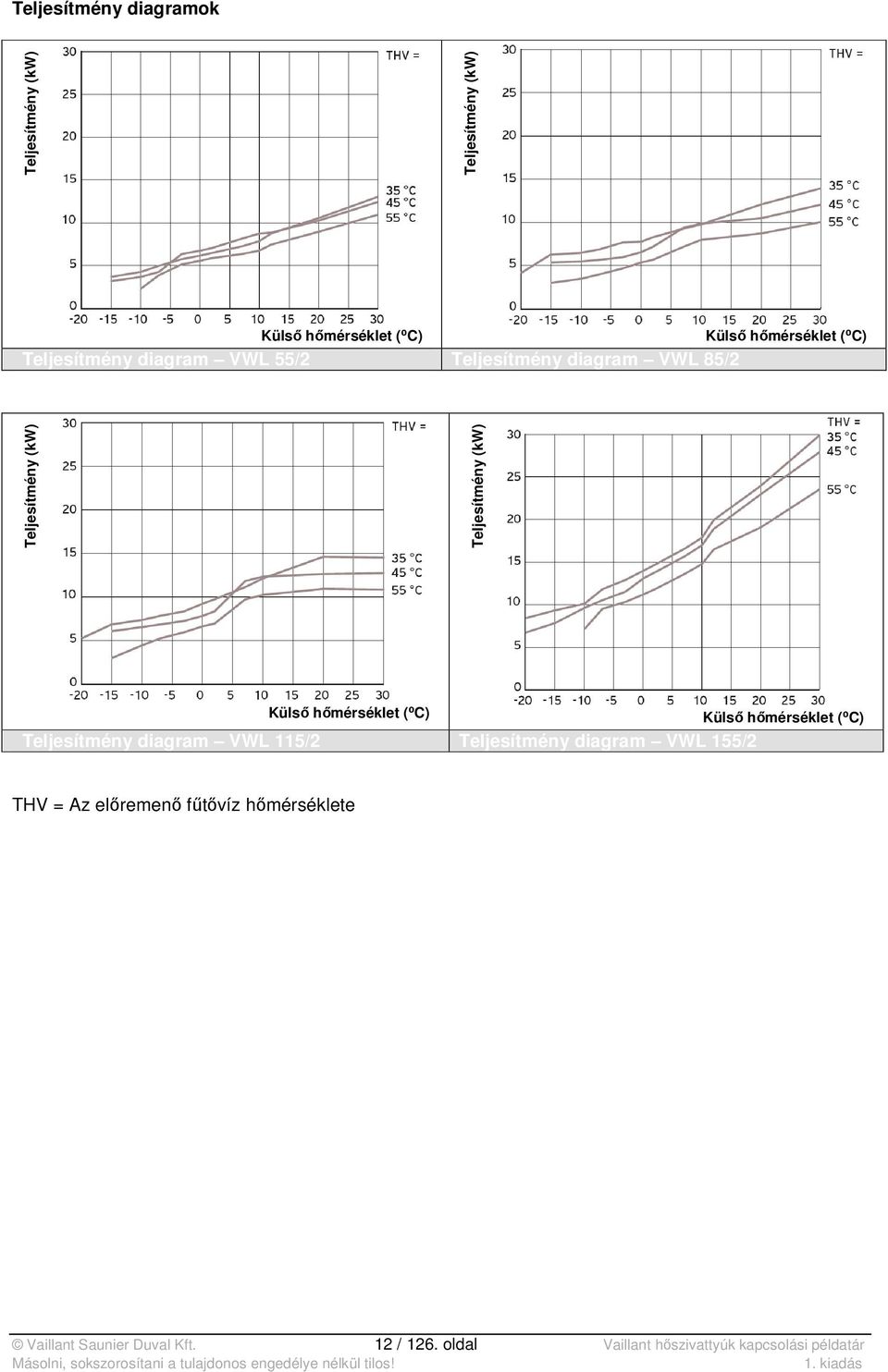

12 Teljesítmény diagramok Teljesítmény (kw) Teljesítmény (kw) Külső hőmérséklet (⁰C) Külső hőmérséklet (⁰C) Teljesítmény diagram VWL 55/2 Teljesítmény diagram VWL 85/2 Teljesítmény (kw) Teljesítmény (kw) Külső hőmérséklet (⁰C) Külső hőmérséklet (⁰C) Teljesítmény diagram VWL 115/2 Teljesítmény diagram VWL 155/2 THV = Az előremenő fűtővíz hőmérséklete Vaillant Saunier Duval Kft. 12 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

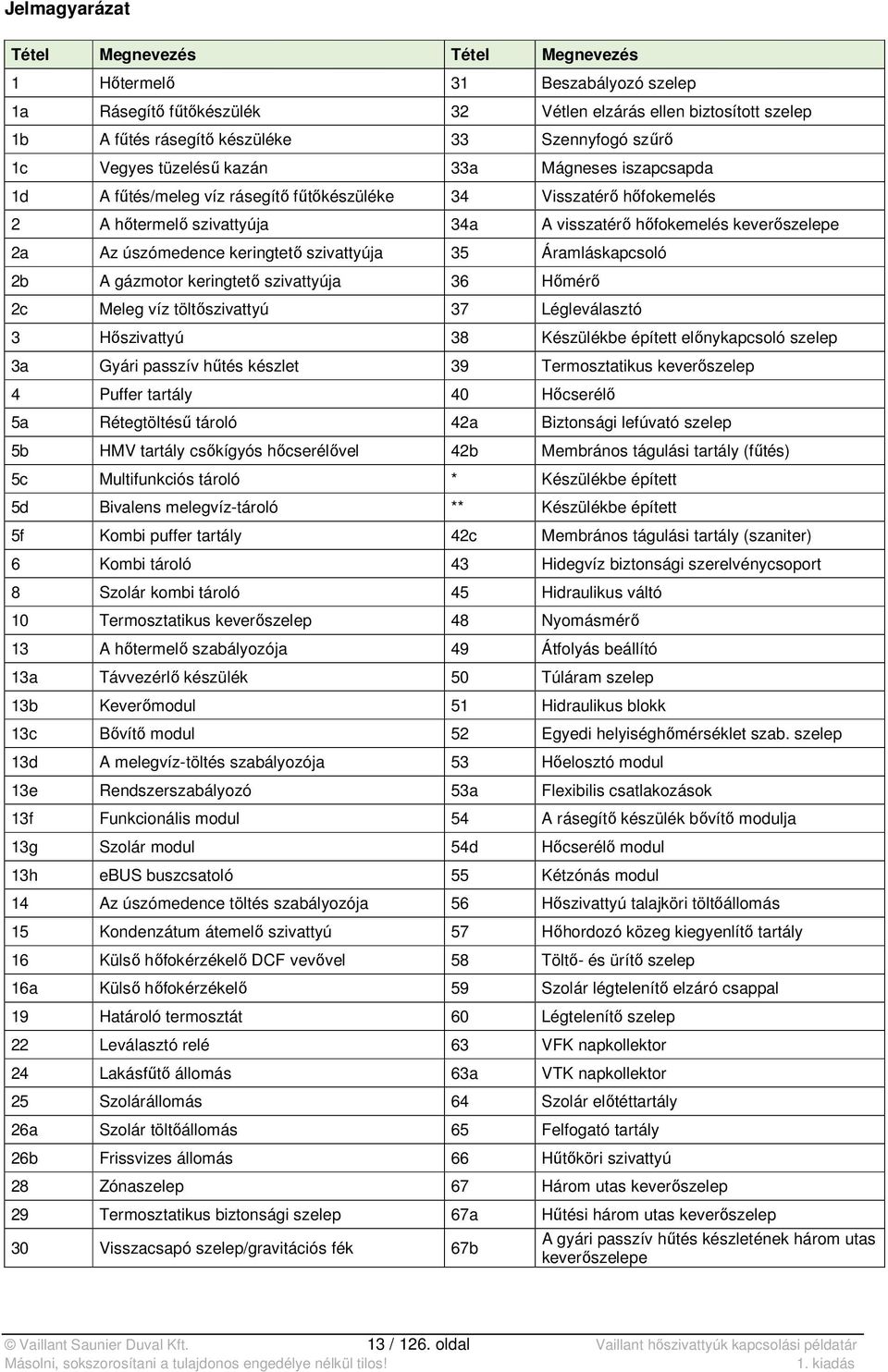

13 Jelmagyarázat Tétel Megnevezés Tétel Megnevezés 1 Hőtermelő 31 Beszabályozó szelep 1a Rásegítő fűtőkészülék 32 Vétlen elzárás ellen biztosított szelep 1b A fűtés rásegítő készüléke 33 Szennyfogó szűrő 1c Vegyes tüzelésű kazán 33a Mágneses iszapcsapda 1d A fűtés/meleg víz rásegítő fűtőkészüléke 34 Visszatérő hőfokemelés 2 A hőtermelő szivattyúja 34a A visszatérő hőfokemelés keverőszelepe 2a Az úszómedence keringtető szivattyúja 35 Áramláskapcsoló 2b A gázmotor keringtető szivattyúja 36 Hőmérő 2c Meleg víz töltőszivattyú 37 Légleválasztó 3 Hőszivattyú 38 Készülékbe épített előnykapcsoló szelep 3a Gyári passzív hűtés készlet 39 Termosztatikus keverőszelep 4 Puffer tartály 40 Hőcserélő 5a Rétegtöltésű tároló 42a Biztonsági lefúvató szelep 5b HMV tartály csőkígyós hőcserélővel 42b Membrános tágulási tartály (fűtés) 5c Multifunkciós tároló * Készülékbe épített 5d Bivalens melegvíz-tároló ** Készülékbe épített 5f Kombi puffer tartály 42c Membrános tágulási tartály (szaniter) 6 Kombi tároló 43 Hidegvíz biztonsági szerelvénycsoport 8 Szolár kombi tároló 45 Hidraulikus váltó 10 Termosztatikus keverőszelep 48 Nyomásmérő 13 A hőtermelő szabályozója 49 Átfolyás beállító 13a Távvezérlő készülék 50 Túláram szelep 13b Keverőmodul 51 Hidraulikus blokk 13c Bővítő modul 52 Egyedi helyiséghőmérséklet szab. szelep 13d A melegvíz-töltés szabályozója 53 Hőelosztó modul 13e Rendszerszabályozó 53a Flexibilis csatlakozások 13f Funkcionális modul 54 A rásegítő készülék bővítő modulja 13g Szolár modul 54d Hőcserélő modul 13h ebus buszcsatoló 55 Kétzónás modul 14 Az úszómedence töltés szabályozója 56 Hőszivattyú talajköri töltőállomás 15 Kondenzátum átemelő szivattyú 57 Hőhordozó közeg kiegyenlítő tartály 16 Külső hőfokérzékelő DCF vevővel 58 Töltő- és ürítő szelep 16a Külső hőfokérzékelő 59 Szolár légtelenítő elzáró csappal 19 Határoló termosztát 60 Légtelenítő szelep 22 Leválasztó relé 63 VFK napkollektor 24 Lakásfűtő állomás 63a VTK napkollektor 25 Szolárállomás 64 Szolár előtéttartály 26a Szolár töltőállomás 65 Felfogató tartály 26b Frissvizes állomás 66 Hűtőköri szivattyú 28 Zónaszelep 67 Három utas keverőszelep 29 Termosztatikus biztonsági szelep 67a Hűtési három utas keverőszelep 30 Visszacsapó szelep/gravitációs fék 67b A gyári passzív hűtés készletének három utas keverőszelepe Vaillant Saunier Duval Kft. 13 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

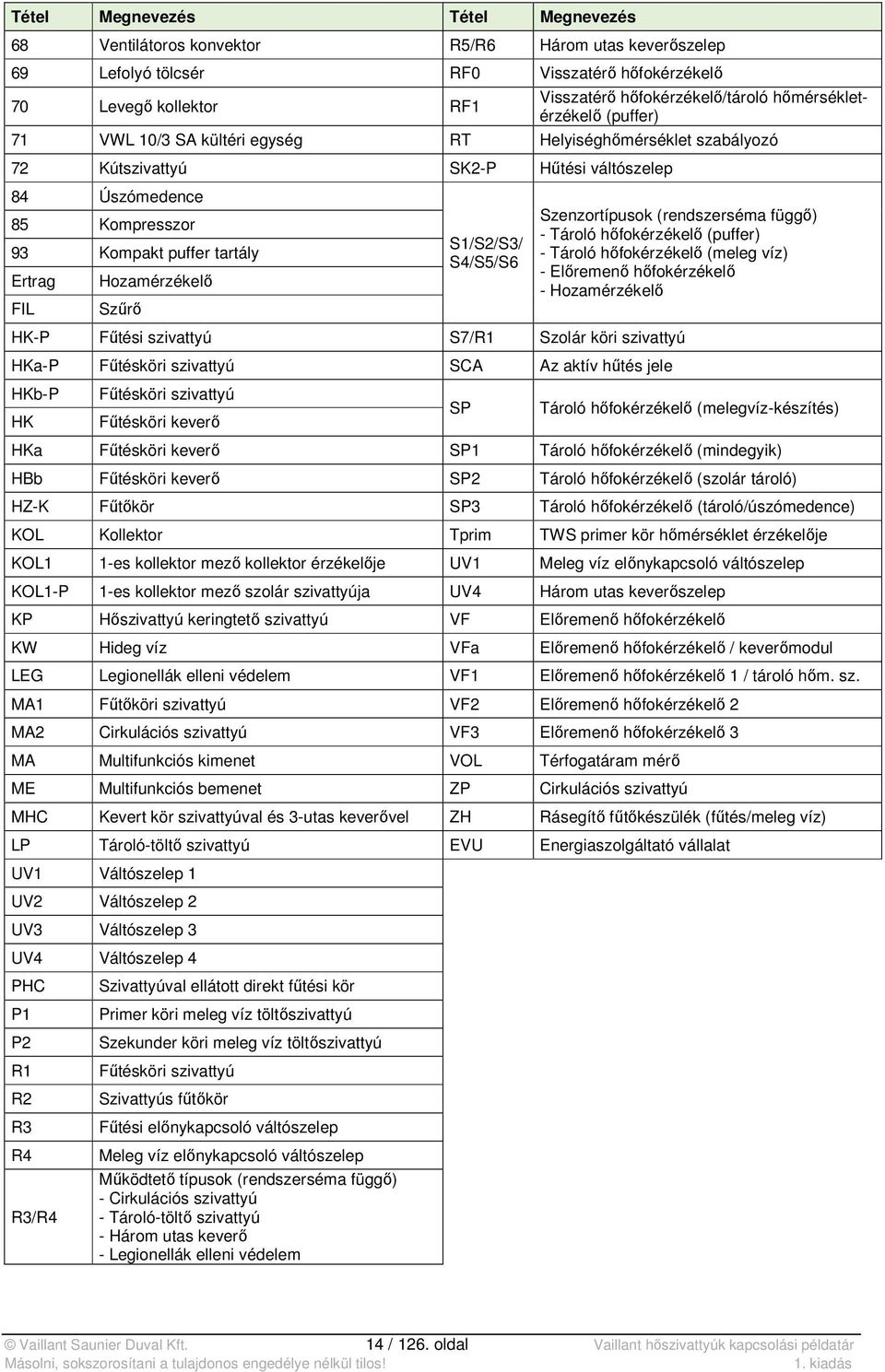

14 Tétel Megnevezés Tétel Megnevezés 68 Ventilátoros konvektor R5/R6 Három utas keverőszelep 69 Lefolyó tölcsér RF0 Visszatérő hőfokérzékelő 70 Levegő kollektor RF1 Visszatérő hőfokérzékelő/tároló hőmérsékletérzékelő (puffer) 71 VWL 10/3 SA kültéri egység RT Helyiséghőmérséklet szabályozó 72 Kútszivattyú SK2-P Hűtési váltószelep 84 Úszómedence 85 Kompresszor 93 Kompakt puffer tartály Ertrag FIL Hozamérzékelő Szűrő S1/S2/S3/ S4/S5/S6 Szenzortípusok (rendszerséma függő) - Tároló hőfokérzékelő (puffer) - Tároló hőfokérzékelő (meleg víz) - Előremenő hőfokérzékelő - Hozamérzékelő HK-P Fűtési szivattyú S7/R1 Szolár köri szivattyú HKa-P Fűtésköri szivattyú SCA Az aktív hűtés jele HKb-P HK Fűtésköri szivattyú Fűtésköri keverő SP Tároló hőfokérzékelő (melegvíz-készítés) HKa Fűtésköri keverő SP1 Tároló hőfokérzékelő (mindegyik) HBb Fűtésköri keverő SP2 Tároló hőfokérzékelő (szolár tároló) HZ-K Fűtőkör SP3 Tároló hőfokérzékelő (tároló/úszómedence) KOL Kollektor Tprim TWS primer kör hőmérséklet érzékelője KOL1 1-es kollektor mező kollektor érzékelője UV1 Meleg víz előnykapcsoló váltószelep KOL1-P 1-es kollektor mező szolár szivattyúja UV4 Három utas keverőszelep KP Hőszivattyú keringtető szivattyú VF Előremenő hőfokérzékelő KW Hideg víz VFa Előremenő hőfokérzékelő / keverőmodul LEG Legionellák elleni védelem VF1 Előremenő hőfokérzékelő 1 / tároló hőm. sz. MA1 Fűtőköri szivattyú VF2 Előremenő hőfokérzékelő 2 MA2 Cirkulációs szivattyú VF3 Előremenő hőfokérzékelő 3 MA Multifunkciós kimenet VOL Térfogatáram mérő ME Multifunkciós bemenet ZP Cirkulációs szivattyú MHC Kevert kör szivattyúval és 3-utas keverővel ZH Rásegítő fűtőkészülék (fűtés/meleg víz) LP Tároló-töltő szivattyú EVU Energiaszolgáltató vállalat UV1 Váltószelep 1 UV2 Váltószelep 2 UV3 Váltószelep 3 UV4 Váltószelep 4 PHC P1 P2 R1 R2 R3 R4 R3/R4 Szivattyúval ellátott direkt fűtési kör Primer köri meleg víz töltőszivattyú Szekunder köri meleg víz töltőszivattyú Fűtésköri szivattyú Szivattyús fűtőkör Fűtési előnykapcsoló váltószelep Meleg víz előnykapcsoló váltószelep Működtető típusok (rendszerséma függő) - Cirkulációs szivattyú - Tároló-töltő szivattyú - Három utas keverő - Legionellák elleni védelem Vaillant Saunier Duval Kft. 14 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

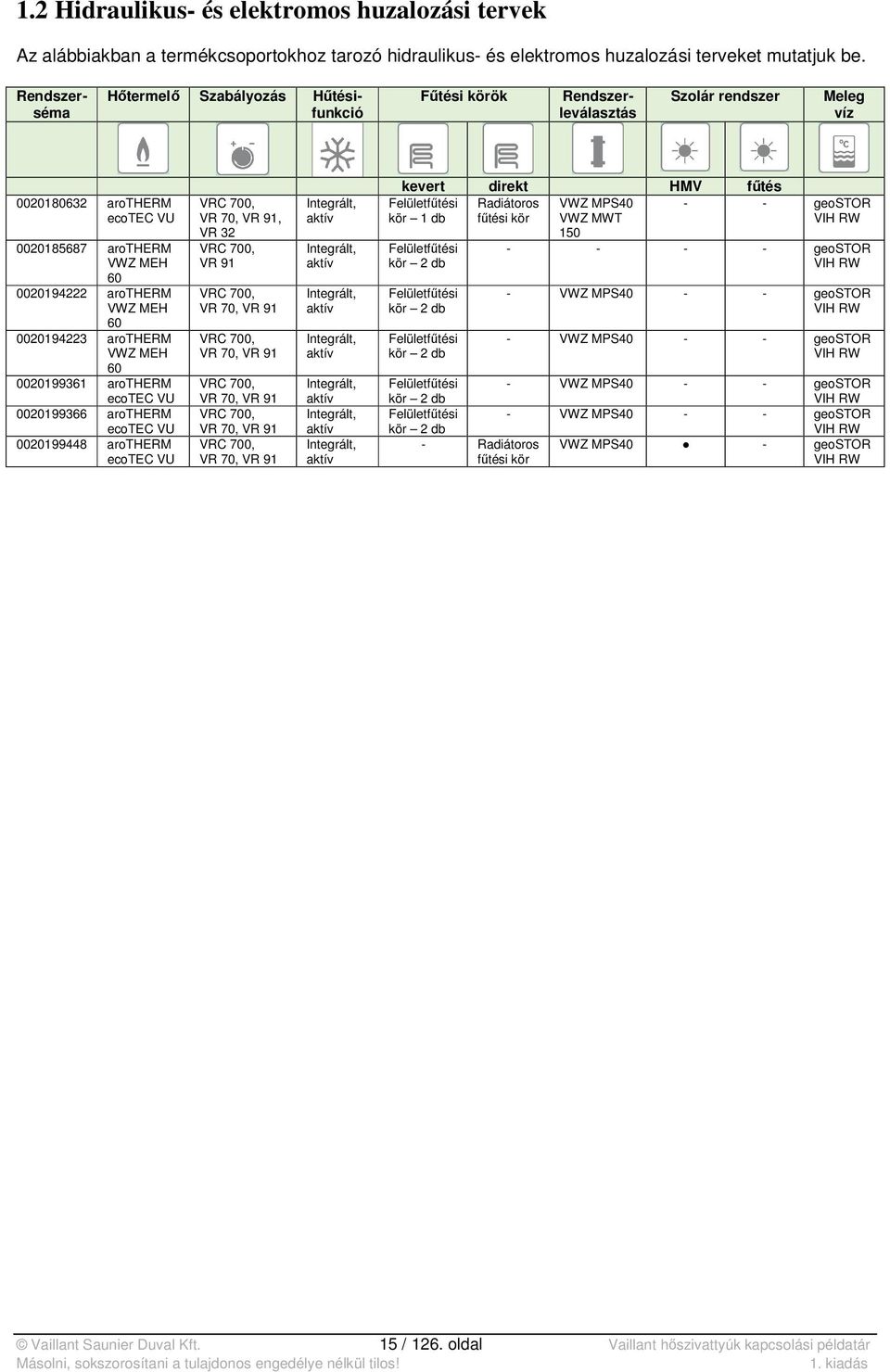

15 1.2 Hidraulikus- és elektromos huzalozási tervek Az alábbiakban a termékcsoportokhoz tarozó hidraulikus- és elektromos huzalozási terveket mutatjuk be. Rendszerséma Fűtési körök Hőtermelő Szabályozás Hűtésifunkció Rendszerleválasztás Szolár rendszer Meleg víz arotherm ecotec VU arotherm VWZ MEH arotherm VWZ MEH arotherm VWZ MEH arotherm ecotec VU arotherm ecotec VU arotherm ecotec VU VRC 700, VR 70, VR 91, VR 32 VRC 700, VR 91 VRC 700, VR 70, VR 91 VRC 700, VR 70, VR 91 VRC 700, VR 70, VR 91 VRC 700, VR 70, VR 91 VRC 700, VR 70, VR 91 Integrált, aktív Integrált, aktív Integrált, aktív Integrált, aktív Integrált, aktív Integrált, aktív Integrált, aktív kevert direkt HMV fűtés Radiátoros VWZ MPS40 fűtési kör VWZ MWT Felületfűtési kör 1 db Felületfűtési kör 2 db Felületfűtési kör 2 db Felületfűtési kör 2 db - - geostor VIH RW geostor VIH RW - VWZ MPS geostor VIH RW - VWZ MPS geostor VIH RW Felületfűtési kör 2 db - VWZ MPS geostor VIH RW Felületfűtési - VWZ MPS geostor kör 2 db VIH RW - Radiátoros VWZ MPS40 - geostor fűtési kör VIH RW Vaillant Saunier Duval Kft. 15 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

16 Hidraulikus terv Vaillant Saunier Duval Kft. 16 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

17 Ismertetés Két fűtési körrel ellátott családi ház, amelyben a hőszivattyú a fűtő- és melegvíz-készítő rendszert támogatja. A meleg víz előkészítését a hőtermelő végzi, ezen kívül a fűtési rendszert segíti. A használati melegvíz-tárolót az érvényben lévő ivóvíz védelmi szabványoknak és előírásoknak megfelelően kell kialakítani. Figyelem: * a hőtermelőbe beépítve Abban az esetben, ha nincs beépített tágulási tartály, egy kiegészítő tágulási tartályt kell a meleg víz töltő körébe tervezni. Rendszerkomponensek arotherm ecotec VU VWZ MWT 150, VWZ AI VRC 700, VR 32, VR 70, VR 91 VWZ MPS 40 geostor VIH RW 400 B Csatlakozó kiosztás VR 70 S1 S4 = nincs használatban S5 = Előremenő hőfokérzékelő S6 = Előremenő hőfokérzékelő R3/4 = Legionellák elleni védelem Beállítás VRC 700 rendszerséma beállítás: 13 VR 70 modul beállítása: 1 VR 32 ebus csatoló címkapcsoló beállítás: 2 Vaillant Saunier Duval Kft. 17 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

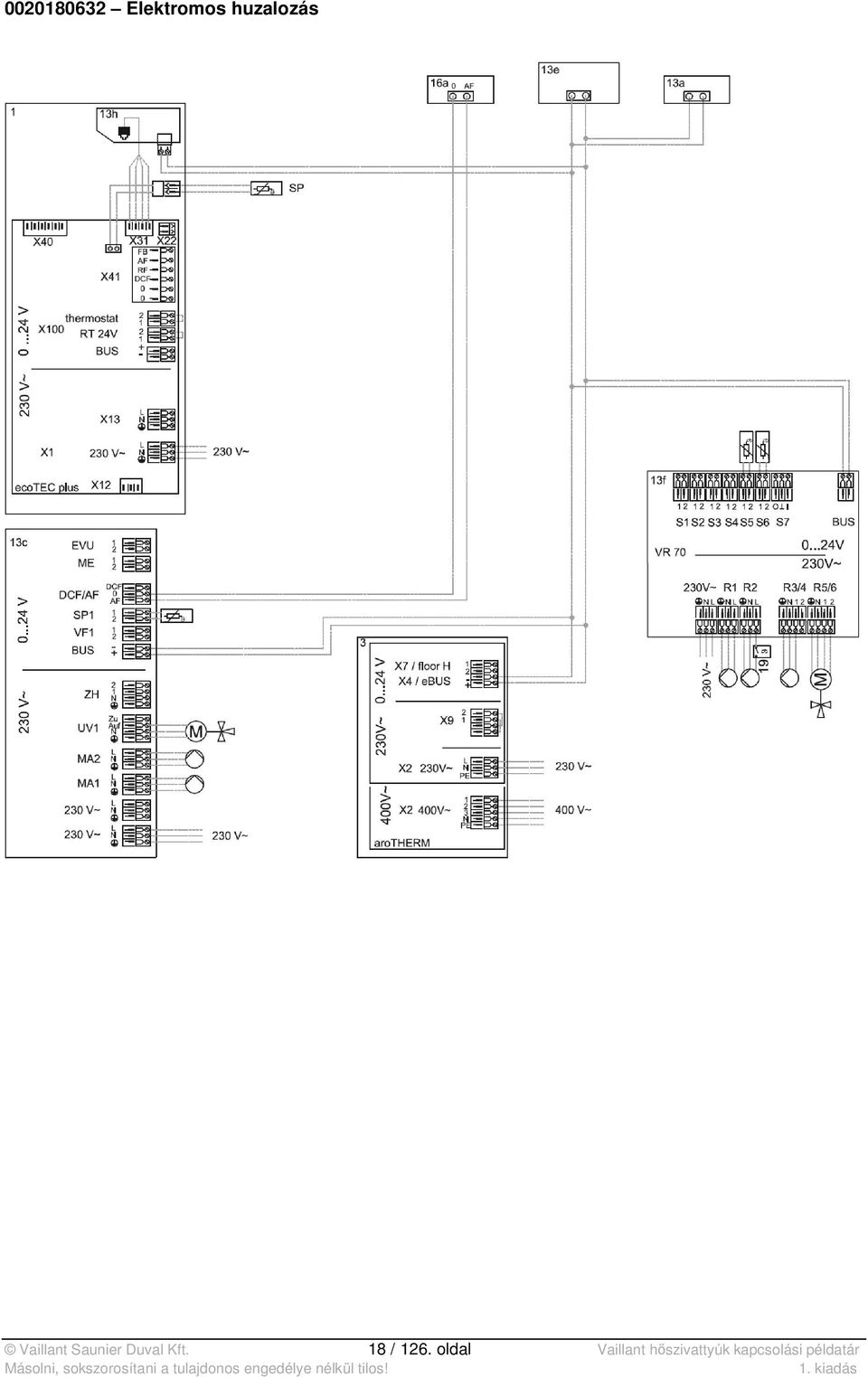

18 Elektromos huzalozás Vaillant Saunier Duval Kft. 18 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

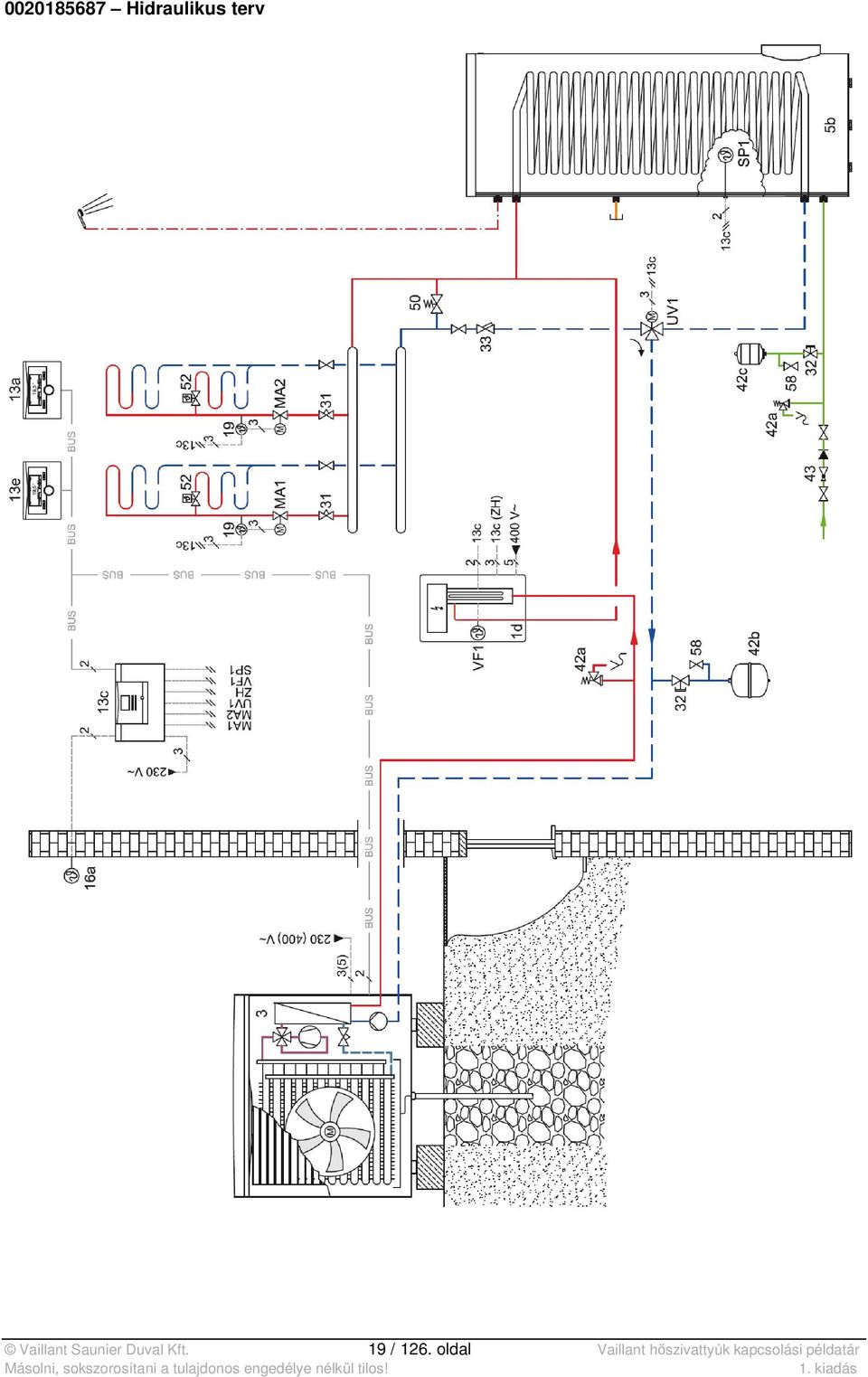

20 Ismertetés Több fűtési körrel (pl.: padló- vagy felületfűtés) ellátott családi ház. A használati melegvíz-tárolót az érvényben lévő ivóvíz védelmi szabványoknak és előírásoknak megfelelően kell kialakítani. Rendszerkomponensek arotherm VWZ MEH 60 VWZ AI VRC 700, VR 91 geostor VIH RW 300 Beállítás VRC 700 rendszerséma beállítás: 8 Vaillant Saunier Duval Kft. 20 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

23 Ismertetés Két kevert fűtési körrel ellátott családi ház, amelyben a hőszivattyú a fűtő- és melegvíz-készítő rendszert támogatja. Az elektromos fűtőpatron a fűtő- és melegvíz-készítő rendszert segíti. A használati melegvíztárolót az érvényben lévő ivóvíz védelmi szabványoknak és előírásoknak megfelelően kell kialakítani. Rendszerkomponensek arotherm VWZ MEH 60 VWZ AI VR 70 VRC 700, VR 91 VWZ MPS 40 geostor VIH RW 300 Csatlakozó kiosztás VR 70 S1 = Előremenő hőfokérzékelő S2 S4 = nincs használatban S5 = Előremenő hőfokérzékelő S6 = Előremenő hőfokérzékelő R3/4 = Három utas keverő Beállítás VRC 700 rendszerséma beállítás: 8 VR 70 modul beállítása: 5 Vaillant Saunier Duval Kft. 23 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

26 Ismertetés Két kevert fűtési körrel ellátott családi ház, amelyben a hőszivattyú a fűtő- és melegvíz-készítő rendszert támogatja. Az elektromos fűtőpatron a fűtő- és melegvíz-készítő rendszert segíti. A használati melegvíztárolót az érvényben lévő ivóvíz védelmi szabványoknak és előírásoknak megfelelően kell kialakítani. A hőszivattyú fűtési teljesítményét a melegvíz-tároló csőkígyójának figyelembe vétele mellett kell kiválasztani. Maximum 2600 liter/óra átfolyásig a VWZ MPS 40 kompakt hidraulikus egység használható. A melegvíz-tároló elektromos fűtőpatronját saját, kézzel visszaállítható hőmérséklet határoló termosztáttal kell védeni. Rendszerkomponensek arotherm VWZ MEH 60 VWZ AI VRC 700, VR 70, VR 91 VWZ MPS 40 geostor VIH RW 300 Csatlakozó kiosztás VR 70 S1 = Előremenő hőfokérzékelő S2 S4 = nincs használatban S5 = Előremenő hőfokérzékelő S6 = Előremenő hőfokérzékelő R3/4 = Három utas keverő Beállítás VRC 700 rendszerséma beállítás: 10 VR 70 modul beállítása: 5 Vaillant Saunier Duval Kft. 26 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

29 Ismertetés Két kevert fűtési körrel ellátott családi ház, amelyben a hőszivattyú a fűtési rendszert támogatja. A meleg víz előkészítését a gázüzemű hőtermelő végzi, ezen kívül a fűtési rendszert segíti. A használati melegvíztárolót az érvényben lévő ivóvíz védelmi szabványoknak és előírásoknak megfelelően kell kialakítani. Figyelem: * a hőtermelőbe beépítve Abban az esetben, ha nincs beépített tágulási tartály, egy kiegészítő tágulási tartályt kell a meleg víz töltő körébe tervezni. Rendszerkomponensek arotherm ecotec VU VWZ AI VRC 700, VR 32, VR 70, VR 91 VWZ MPS 40 geostor VIH RW 300 Csatlakozó kiosztás VR 70 S1 = Előremenő hőfokérzékelő S2 S4 = nincs használatban S5 = Előremenő hőfokérzékelő S6 = Előremenő hőfokérzékelő R3/4 = Három utas keverő Beállítás VRC 700 rendszerséma beállítás: 9 VR 70 modul beállítása: 5 VR 32 ebus csatoló címkapcsoló beállítás: 2 Vaillant Saunier Duval Kft. 29 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

32 Ismertetés Két kevert fűtési körrel ellátott családi ház, amelyben a hőszivattyú a fűtő- és melegvíz-készítő rendszert támogatja. A meleg víz előkészítését a hőtermelő végzi, ezen kívül a fűtési rendszert segíti. A használati melegvíz-tárolót az érvényben lévő ivóvíz védelmi szabványoknak és előírásoknak megfelelően kell kialakítani. Figyelem: * a hőtermelőbe beépítve Abban az esetben, ha nincs beépített tágulási tartály, egy kiegészítő tágulási tartályt kell a meleg víz töltő körébe tervezni. Maximum 2600 liter/óra átfolyásig a VWZ MPS 40 kompakt hidraulikus egység használható. Rendszerkomponensek arotherm ecotec VU VWZ AI VRC 700, VR 32, VR 70, VR 91 VWZ MPS 40 geostor VIH RW 400 B Csatlakozó kiosztás VR 70 S1 = Előremenő hőfokérzékelő S2 S4 = nincs használatban S5 = Előremenő hőfokérzékelő S6 = Előremenő hőfokérzékelő R3/4 = Három utas keverő Beállítás VRC 700 rendszerséma beállítás: 13 VR 70 modul beállítása: 5 VR 32 ebus csatoló címkapcsoló beállítás: 2 Vaillant Saunier Duval Kft. 32 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

35 Ismertetés Egyetlen kevert fűtési körrel ellátott családi ház, amelyben a hőszivattyú a fűtő- és melegvíz-készítő rendszert támogatja. A meleg víz előkészítését kellő szolár hozam esetén napkollektoros rendszer segíti. A VWZ MEH 61 hidraulikus állomás elektromos fűtőpatronja a fűtő- és melegvíz-készítő rendszert támogatja az előre beállított üzemmódnak megfelelően (bivalens- vagy trivalens pont stratégia). A használati melegvíz-tárolót az érvényben lévő ivóvíz védelmi szabványoknak és előírásoknak megfelelően kell kialakítani. Rendszerkomponensek arotherm auroflow VWS 70 VWZ MEH 61 VRC 700, VR 32, VR 70 geostor VIH RW 400 B Csatlakozó kiosztás VR 70 S1 = Tároló hőfokérzékelő (felső) S2 = Tároló hőfokérzékelő (alsó) S3 S4 = nincs használatban S5 = Kollektor érzékelő S6 = Hozam érzékelő R1 = Szolár állomás szivattyú R2 = Legionella-védelem szivattyúja Beállítás VRC 700 rendszerséma beállítás: 8 VR 70 modul beállítása: 6 Vaillant Saunier Duval Kft. 35 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

37 2. geotherm termékinformációk 2.1 A geotherm VWS 220/3 VWS 460/3 termék bemutatása geotherm VWS/3 Különleges jellemzők A fűtési előremenő legmagasabb hőmérséklete 62ºC, így a készülék modernizáció esetén is alkalmazható A kompakt építési módnak köszönhetően csekély szerelési idő A többrétegű hangszigetelő rendszernek (MSI) köszönhetően halk üzemű A modern és hosszú életű Scroll kompresszorral magas hatásfok érhető el 10 éves anyag-garancia a kompresszorra Alkalmazási lehetőségek Fűtés és használati melegvíz-készítés A termék kialakítása Beépített lágyindító Integrált elektromos kiegészítő fűtés vezérlési lehetőség (max. 9 kw-ig) Flexibilis bekötő csövek (4 db) Magasabb fűtési hőszükséglet esetén 2 készülékig kaszkádolható Időjárás-követő energiamérleg szabályozó a környezeti hőenergia kijelzésével Szenzorvezérelt hűtőkör A készülékbe gyárilag integrált hőmennyiség számlálási lehetőség Készüléktípus A helyiségfűtés energia-hatékonysági Rendelési szám osztálya 35⁰C / 55⁰C VWS 220/3 A VWS 300/3 A VWS 380/3 A VWS 460/3 A Vaillant Saunier Duval Kft. 37 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

38 Általános műszaki adatok VWS 220/3 VWS 300/3 VWS 380/3 VWS 460/3 Hőszivattyú típus Talajhő/víz hőszivattyú Talajhő/víz hőszivattyú Talajhő/víz hőszivattyú Talajhő/víz hőszivattyú Készülékoldali csatlakozások fűtési előremenő/visszatérő G 1 1/2" G 1 1/2" G 1 1/2" G 1 1/2" Készülékoldali csatlakozások hőforrás előremenő/visszatérő G 1 1/2" G 1 1/2" G 1 1/2" G 1 1/2" A termék magassága, csatlakozások nélkül mm mm mm mm A termék szélessége 760 mm 760 mm 760 mm 760 mm A termék mélysége, kezelőoszlop nélkül 900 mm 900 mm 900 mm 900 mm A termék mélysége. kezelőoszloppal mm mm mm mm Tömeg, csomagolással 356 kg 370 kg 394 kg 417 kg Tömeg, csomagolás nélkül 326 kg 340 kg 364 kg 387 kg Üzemkész tömeg 341 kg 359 kg 386 kg 414 kg Megengedett környezeti hőmérséklet 7 25⁰C 7 25⁰C 7 25⁰C 7 25⁰C Műszaki adatok a hőszivattyús rendszer teljesítmény adatai VWS 220/3 VWS 300/3 VWS 380/3 VWS 460/3 A hőcserélő teljesítmény adatai Az alábbiakban megadott telj. adatok tiszta hőcserélővel rendelkező termékekre érvényesek Az alábbiakban megadott telj. adatok tiszta hőcserélővel rendelkező termékekre érvényesek Az alábbiakban megadott telj. adatok tiszta hőcserélővel rendelkező termékekre érvényesek Az alábbiakban megadott telj. adatok tiszta hőcserélővel rendelkező termékekre érvényesek Fűtési teljesítmény B0/W35 T 5K 21,5 kw 30,9 kw 37,7 kw 45,5 kw Teljesítmény-felvétel B0/W35 T 5K sziv. nélk. 4,8 kw 6,7 kw 8,4 kw 10,0 kw Teljesítményszám B0/W35 T 5K / 4,4 4,5 4,4 4,4 COP az EN szerint Fűtési teljesítmény B0/W55 T 8K 20,1 kw 28,3 kw 34,6 kw 41,4 kw Teljesítmény-felvétel B0/W55 T 8K sziv. nélk. 6,2 kw 8,9 kw 11 kw 13 kw Teljesítményszám B0/W55 T 8K / 3,2 3,2 3,1 3,2 COP az EN szerint Zajterhelés B0/W35 fűtési üzemállapot mellett (EN és EN 14511) 54 db(a) 55 db(a) 56 db(a) 61 db(a) Alkalmazási korlátok: ugyanazoknál a térfogat áramoknál, mint ami a névleges teljesítmény ellenőrzése során, névleges tömegáram és a hőhordozó kör T 3 K/ fűtési kör T 5 K feltételei mellett. Az alkalmazási korlátokon kívüli hőszivattyú használat a hőszivattyú lekapcsolásához vezet a belső szabályozó- és biztonsági berendezések által. B-10/W25 B-10/W50 B-5/W62 B20/W62 B20/W25 B-10/W25 B-10/W50 B-5/W62 B20/W62 B20/W25 B-10/W25 B-10/W50 B-5/W62 B20/W62 B20/W25 B-10/W25 B-10/W50 B-5/W62 B20/W62 B20/W25 Műszaki adatok szondakör VWS 220/3 VWS 300/3 VWS 380/3 VWS 460/3 Hőhordozó folyadék: etilén-glikol/víz arány 3/7 3/7 3/7 3/7 A szondakör max. üzemi nyomása 3,0 bar 3,0 bar 3,0 bar 3,0 bar A hőforrás min. belépő hőm. fűtési üzemben -10⁰C -10⁰C -10⁰C -10⁰C A hőforrás max. belépő hőm. fűtési üzemben 20⁰C 20⁰C 20⁰C 20⁰C A hőhordozó foly. űrtartalma a hőszivattyúban 6,2 l 8,6 l 10,0 l 12,4 l Névleges térfogatáram T 3 K 5,1 m 3 /h 7,6 m 3 /h 8,5 m 3 /h 10,7 m 3 /h Min. megengedett térfogatáram 3,8 m 3 /h 5,3 m 3 /h 7,0 m 3 /h 8,4 m 3 /h Max. megengedett térfogatáram 5,5 m 3 /h 8,3 m 3 /h 9,3 m 3 /h 11,8 m 3 /h Nyomásveszt. névleges tömegáramnál T 3 K 22,0 kpa 32,0 kpa 36,0 kpa 50,0 kpa Beépített anyagok Cu/CuZn ötvözet Nemesacél EPDM Cu/CuZn ötvözet Nemesacél EPDM Cu/CuZn ötvözet Nemesacél EPDM Cu/CuZn ötvözet Nemesacél EPDM Vaillant Saunier Duval Kft. 38 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

39 Műszaki adatok fűtési kör VWS 220/3 VWS 300/3 VWS 380/3 VWS 460/3 A fűtési kör max. üzemi nyomása 3,0 bar 3,0 bar 3,0 bar 3,0 bar A fűtési üzem min. előremenő hőmérséklete 25⁰C 25⁰C 25⁰C 25⁰C A fűtési üzem max. előremenő hőmérséklete 62⁰C 62⁰C 62⁰C 62⁰C A fűtési kör víztartalma a hőszivattyúban 8,3 l 10,3 l 12,0 l 14,1 l Névleges térfogatáram T 5 K 3,8 m 3 /h 5,4 m 3 /h 6,5 m 3 /h 7,8 m 3 /h Min. megengedett térfogatáram 2,1 m 3 /h 2,8 m 3 /h 4,0 m 3 /h 4,2 m 3 /h Max. megengedett térfogatáram 4,2 m 3 /h 5,7 m 3 /h 7,1 m 3 /h 8,5 m 3 /h Nyomásveszt. névleges tömegáramnál T 5 K 7,2 kpa 9,3 kpa 11,0 kpa 20,0 kpa Beépített anyagok Cu/CuZn ötvözet Nemesacél EPDM Cu/CuZn ötvözet Nemesacél EPDM Cu/CuZn ötvözet Nemesacél EPDM Cu/CuZn ötvözet Nemesacél EPDM Műszaki adatok hűtőkör VWS 220/3 VWS 300/3 VWS 380/3 VWS 460/3 Hűtőközeg típusa R 407 C R 407 C R 407 C R 407 C A hűtőközeg menny. 4,10 kg 5,99 kg 6,7 kg 8,6 kg Max. megengedett üzemi nyomás 29 bar 29 bar 29 bar 29 bar Kompresszor típusa Scroll Scroll Scroll Scroll Olaj típusa Észter Észter Észter Észter Olaj mennyisége 4,0 l 4,0 l 4,14 l 4,14 l Műszaki adatok elektromosság VWS 220/3 VWS 300/3 VWS 380/3 VWS 460/3 Névleges feszültség kompresszor/fűtési kör 3/N/PE 400 V / 50 Hz 3/N/PE 400 V / 50 Hz 3/N/PE 400 V / 50 Hz 3/N/PE 400 V / 50 Hz A vezérlő kör üzemi feszültsége 1~/N/PE 230 V / 50 Hz 1~/N/PE 230 V / 50 Hz 1~/N/PE 230 V / 50 Hz 1~/N/PE 230 V / 50 Hz A (helyszíni) rásegítő fűtés névl. feszültsége 3/N/PE 400 V / 50 Hz 3/N/PE 400 V / 50 Hz 3/N/PE 400 V / 50 Hz 3/N/PE 400 V / 50 Hz Fáziseltolás cosφ = 0,7-0,84 cosφ =0,72-0,83 cosφ =0,76-0,86 cosφ =0,75-0,86 Szükséges hálózati impedancia lágyindítóval 0,472 Ω 0,450 Ω 0,270 Ω 0,100 Ω Biztosíték típusa, C-besorolás, hárompólusú 20 A 25 A 32 A 40 A kapcsoló (a három hálózati vezeték megszakítása egyetlen kapcsolási folyamatban történik) Opcionális FI-relé RCCB Typ A RCCB Typ B RCCB Typ A RCCB Typ B RCCB Typ A RCCB Typ B RCCB Typ A RCCB Typ B Áramfelvétel lágyindító nélkül 99 A 127 A 167 A 198 A Áramfelvétel lágyindítóval 44 A 65 A 85 A 110 A Min. elektr. teljesítmény-felvétel B5/W35-nél 5,0 kw 6,4 kw 8,5 kw 10,1 kw Max. elektr. teljesítmény-felvétel B20/W60-nál 10,0 kw 12,0 kw 16,0 kw 18,0 kw Max. elektr. teljesítmény-felvétel, rásegítő fűtés 3 x 2,3 kw 3 x 2,3 kw 3 x 2,3 kw 3 x 2,3 kw Védelem módja (EN 60529) IP 10B IP 10B IP 10B IP 10B Vaillant Saunier Duval Kft. 39 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

40 Csatlakozó és befoglaló méretek geotherm VWS/3 méretek geotherm VWS/3 méretek Minimális oldaltávolságok Vaillant Saunier Duval Kft. 40 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

41 Teljesítmény diagramok Teljesítmény (kw) Teljesítmény (kw) Szonda hőmérséklete (⁰C) Szonda hőmérséklete (⁰C) Teljesítmény diagram VWS 220/3 Teljesítmény diagram VWS 380/3 Teljesítmény (kw) Teljesítmény (kw) Szonda hőmérséklete (⁰C) Szonda hőmérséklete (⁰C) Teljesítmény diagram VWS 300/3 Teljesítmény diagram VWS 460/3 THV = Az előremenő fűtővíz hőmérséklete Fűtési teljesítmény Hűtési teljesítmény Teljesítmény-felvétel Vaillant Saunier Duval Kft. 41 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

44 2.2 Hidraulikus- és elektromos huzalozási tervek Az alábbiakban a termékcsoportokhoz tarozó hidraulikus- és elektromos huzalozási terveket mutatjuk be. Rendszerséma Fűtési körök Hőtermelő Szabályozás Hűtésifunkció Rendszerleválasztás Szolár rendszer Meleg víz geotherm Integ. energiamérleg szab., VR 60/ geotherm Integ. energiamérleg szab., VR 60/3, 2 x VR 90/ geotherm eloblock geotherm eloblock aurotherm VFK Integ. energiamérleg szab., VR 60/3 Integ. energiamérleg szab., VR 60/3 kevert direkt HMV fűtés - Felületfűtési - allstor plus kör 2 db VPS Passzív hűtés külső hőcserélővel Passzív hűtés külső hőcserélővel Felületfűtési kör 2 db Felületfűtési kör 2 db - Felületfűtési kör 2 db - allstor plus VPS - allstor exclusive VPS - allstor exclusive VPS aquaflow aquaflow Vaillant Saunier Duval Kft. 44 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

46 Ismertetés Két kevert fűtési körrel ellátott családi ház, amelyben a hőszivattyú csak a fűtési rendszert támogatja. Figyelem: IF-modullal ellátott WILO szivattyúk szükségesek. Az allstor plus VPS puffer tároló méretezése során a fűtési körben az alábbi maximális térfogatáramokat lehet alkalmazási korlátként figyelembe venni: 8.0 m 3 /h a VPS 500/3-5 tárolóig 15.0 m 3 /h a VPS 800/3-5 és a VPS 1000/3-5 puffer tárolók között 30.0 m 3 /h a VPS 1500/3-5 és a VPS 2000/3-5 puffer tárolók esetén. Hőforrás lehetőségek: _3_4 Kérjük, vegye figyelembe a helyi hálózat impedanciájával kapcsolatos tudnivalókat és vegye figyelembe az alábbi értékeket: VWS 220: max. 0,472 Ohm VWS 300: max. 0,45 Ohm VWS 380: max. 0,27 Ohm VWS 460: max. 0,10 Ohm További értékek kapcsán, kérjük, forduljon a márkaképviselethez. Rendszerkomponensek geotherm allstor plus VPS VR 60/3 Beállítás Hidraulikus séma beállítás: 3 Rásegítő fűtés: nincs kiegészítő fűtés Vaillant Saunier Duval Kft. 46 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

49 Ismertetés Két fűtési körrel és passzív hűtéssel ellátott családi ház, amelyben a hőszivattyú csak a fűtési rendszert támogatja. Figyelem: IF-modullal ellátott WILO szivattyúk szükségesek. Az allstor plus VPS puffer tároló méretezése során a fűtési körben az alábbi maximális térfogatáramokat lehet alkalmazási korlátként figyelembe venni: 8.0 m 3 /h a VPS 500/3-5 tárolóig 15.0 m 3 /h a VPS 800/3-5 és a VPS 1000/3-5 puffer tárolók között 30.0 m 3 /h a VPS 1500/3-5 és a VPS 2000/3-5 puffer tárolók esetén. Hőforrás lehetőségek: _3_4 Kérjük, vegye figyelembe a helyi hálózat impedanciájával kapcsolatos tudnivalókat és vegye figyelembe az alábbi értékeket: VWS 220: max. 0,472 Ohm VWS 300: max. 0,45 Ohm VWS 380: max. 0,27 Ohm VWS 460: max. 0,10 Ohm További értékek kapcsán, kérjük, forduljon a márkaképviselethez. Rendszerkomponensek geotherm allstor plus VPS VR 60/3 2 x VR 90/3 Beállítás Hidraulikus séma beállítás: 3 Rásegítő fűtés: nincs kiegészítő fűtés Vaillant Saunier Duval Kft. 49 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

52 Ismertetés Két fűtési körrel és passzív hűtéssel ellátott családi ház. Figyelem: IF-modullal ellátott WILO szivattyúk szükségesek. Az allstor exclusive VPS puffer tároló méretezése során a fűtési körben az alábbi maximális térfogatáramokat lehet alkalmazási korlátként figyelembe venni: 8.0 m 3 /h a VPS 500/3-7 tárolóig 15.0 m 3 /h a VPS 800/3-7 és a VPS 1000/3-7 puffer tárolók között 30.0 m 3 /h a VPS 1500/3-7 és a VPS 2000/3-7 puffer tárolók esetén. Hőforrás lehetőségek: _3_4 Kérjük, vegye figyelembe a helyi hálózat impedanciájával kapcsolatos tudnivalókat és vegye figyelembe az alábbi értékeket: VWS 220: max. 0,472 Ohm VWS 300: max. 0,45 Ohm VWS 380: max. 0,27 Ohm VWS 460: max. 0,10 Ohm További értékek kapcsán, kérjük, forduljon a márkaképviselethez. Rendszerkomponensek geotherm allstor exclusive VPS eloblock VR 60/3 aquaflow Beállítás Hidraulikus séma beállítás: 10 Rásegítő fűtés: meleg víz + kiegészítő fűtés Rásegítő fűtés a központi fűtési üzem közben: komfort Rásegítő fűtés a meleg víz üzem közben: csak rásegítő fűtés Vaillant Saunier Duval Kft. 52 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

55 Ismertetés Két fűtési körrel és szolár fűtésrásegítéssel ellátott családi ház. Figyelem: IF-modullal ellátott WILO szivattyúk szükségesek. Az allstor exclusive VPS puffer tároló méretezése során a fűtési körben az alábbi maximális térfogatáramokat lehet alkalmazási korlátként figyelembe venni: 8.0 m 3 /h a VPS 500/3-7 tárolóig 15.0 m 3 /h a VPS 800/3-7 és a VPS 1000/3-7 puffer tárolók között 30.0 m 3 /h a VPS 1500/3-7 és a VPS 2000/3-7 puffer tárolók esetén. Hőforrás lehetőségek: _3_4 Kérjük, vegye figyelembe a helyi hálózat impedanciájával kapcsolatos tudnivalókat és vegye figyelembe az alábbi értékeket: VWS 220: max. 0,472 Ohm VWS 300: max. 0,45 Ohm VWS 380: max. 0,27 Ohm VWS 460: max. 0,10 Ohm További értékek kapcsán, kérjük, forduljon a márkaképviselethez. Rendszerkomponensek geotherm allstor exclusive VPS aquaflow auroflow aurotherm VFK eloblock VR 60/3 Beállítás Hidraulikus séma beállítás: 10 Rásegítő fűtés: nincs kiegészítő fűtés Rásegítő fűtés a központi fűtési üzem közben: komfort Rásegítő fűtés a meleg víz üzem közben: csak rásegítő fűtés Vaillant Saunier Duval Kft. 55 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

57 3. flexotherm és flexocompact exclusive termékinformációk 3.1 A flexotherm exclusive VWF 57/4 VWF 197/4 termék bemutatása flexotherm exclusive Különleges jellemzők Green IQ emblémával ellátott termék (külön rendelhető VR 900 modul szükséges hozzá) Különösen halk a hőszivattyú üzeme (Sound Safe System) A befecskendező rendszerű elektronikus szeleppel alacsony külső hőmérsékleteknél is akár 65⁰C előremenő fűtővíz hőmérséklet, ami felújítások esetén is ideális Magas hatásfok a modern, hosszú életű hőszivattyú Scroll kompresszornak köszönhetően 10 éves anyag-garancia a kompresszorra Alkalmazási lehetőségek Fűtés és használati melegvíz-készítés A termék kialakítása A VR 900 Internet-kommunikációs modul segítségével ingyenes* végfelhasználói applikáció iphone és Android alapú okostelefonokra Nagyhatékonyságú szivattyúk a fűtési- és szondakörben Meleg víz előnykapcsoló váltószelep Többfokozatú elektromos rásegítő fűtés (9 kw) Beépített lágyindító Szenzorvezérelt hűtőkör befecskendező elektronikus expanziós szeleppel Integrált aktív hűtési üzem Gyárilag beépített hőmennyiség- és áramfelvétel számláló arocollect: különösen halk EC-ventilátoros kültéri egység fluocollect: nikkellel forrasztott nemesacél hőcserélő, csatlakoztatási lehetőség a biztonsági lefúvató szelep számára, a talajkör oldalán beépített nyomásmérő, töltő berendezés a hőhordozó kör számára Tudnivaló A hollandi anyákkal ellátott csőbekötéseket külön kell megrendelni. Vaillant Saunier Duval Kft. 57 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

58 Készüléktípus A helyiségfűtés energia-hatékonysági Rendelési szám osztálya 35⁰C / 55⁰C VWF 57/4 A _A (+ arocollect) _W (+ fluocollect) VWF 87/4 A _A (+ arocollect) _W (+ fluocollect) VWF 117/4 A _A (+ arocollect) _W (+ fluocollect) VWF 157/4 A _A (+ arocollect) _W (+ fluocollect) VWF 197/4 A _A (+ arocollect) _W (+ fluocollect) Általános műszaki adatok Befoglaló méretek VWF 57/4 VWF 87/4 VWF 117/4 VWF 157/4 VWF 197/4 A termék magassága, beállítható lábak nélkül mm mm mm mm mm A termék szélessége 595 mm 595 mm 595 mm 595 mm 595 mm A termék mélysége 600 mm 600 mm 600 mm 600 mm 600 mm Tömeg, csomagolással 155 kg 170 kg 178 kg 185 kg 197 kg Tömeg, csomagolás nélkül 145 kg 160 kg 168 kg 176 kg 187 kg Üzemkész tömeg 151 kg 167 kg 175 kg 187 kg 200 kg Elektromosság VWF 57/4 VWF 87/4 VWF 117/4 VWF 157/4 VWF 197/4 Névleges feszültség kompresszor/fűtési kör 3/N/PE 400 V / 50 Hz 3/N/PE 400 V / 50 Hz 3/N/PE 400 V / 50 Hz 3/N/PE 400 V / 50 Hz 3/N/PE 400 V / 50 Hz A vezérlő kör üzemi feszültsége 1~/N/PE 230 V / 50 Hz 1~/N/PE 230 V / 50 Hz 1~/N/PE 230 V / 50 Hz 1~/N/PE 230 V / 50 Hz 1~/N/PE 230 V / 50 Hz A (helyszíni) rásegítő fűtés névl. feszültsége 3/N/PE 400 V / 50 Hz 3/N/PE 400 V / 50 Hz 3/N/PE 400 V / 50 Hz 3/N/PE 400 V / 50 Hz 3/N/PE 400 V / 50 Hz Teljesítmény-tényező cosφ = 0,75-0,9 cosφ = 0,75-0,9 cosφ = 0,75-0,9 cosφ = 0,75-0,9 cosφ = 0,75-0,9 Szükséges hálózati impedancia lágyindítóval 0,472 Ω 0,472 Ω 0,472 Ω 0,472 Ω 0,472 Ω Biztosíték típusa, C-besorolás, hárompólusú 25 A 25 A 25 A 32 A 32 A kapcsoló (a három hálózati vezeték megszakítása egyetlen kapcsolási folyamatban történik) Opcionális FI-relé RCCB Typ A RCCB Typ B RCCB Typ A RCCB Typ B RCCB Typ A RCCB Typ B RCCB Typ A RCCB Typ B RCCB Typ A RCCB Typ B Áramfelvétel lágyindítóval 15 A 19 A 22 A 26 A 30 A Névl. áramerősség max. (kompr. + kieg. fűt.) 20,2 A 21,2 A 24,4 A 26,1 A 31,2 A Min. elektr. teljesítmény-felvétel 1,4 kw 2,0 kw 2,5 kw 3,3 kw 4,7 kw Max. elektr. teljesítmény-felvétel 11,5 kw 12,8 kw 14,1 kw 15,6 kw 17,8 kw Max. elektr. teljesítmény-felvétel, rásegítő fűtés 9 kw 9 kw 9 kw 9 kw 9 kw Védelem módja (EN 60529) IP 10B IP 10B IP 10B IP 10B IP 10B Hidraulika VWF 57/4 VWF 87/4 VWF 117/4 VWF 157/4 VWF 197/4 Fűtési előremenő/visszatérő csatlakozó G 1 1/2" G 1 1/2" G 1 1/2" G 1 1/2" G 1 1/2" Hőforrás kör előremenő/visszatérő csatlakozó G 1 1/2" G 1 1/2" G 1 1/2" G 1 1/2" G 1 1/2" Fűtési tágulási tartály csatlakozás G 3/4" G 3/4" G 3/4" G 3/4" G 3/4" Vaillant Saunier Duval Kft. 58 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

59 Hőforrás kör/szondakör VWF 57/4 VWF 87/4 VWF 117/4 VWF 157/4 VWF 197/4 A hőhordozó foly. űrtartalma a hőszivattyúban 2,5 l 3,1 l 3,6 l 4,5 l 5,3 l Beépített anyagok Cu/CuZn ötvözet Nemesacél Vasötvény Cu/CuZn ötvözet Nemesacél Vasötvény Cu/CuZn ötvözet Nemesacél Vasötvény Cu/CuZn ötvözet Nemesacél Vasötvény Cu/CuZn ötvözet Nemesacél Vasötvény A szondakör min. üzemi nyomása 0,7 bar 0,7 bar 0,7 bar 0,7 bar 0,7 bar A szondakör max. üzemi nyomása 3,0 bar 3,0 bar 3,0 bar 3,0 bar 3,0 bar A szolár köri szivattyú max. elektr. telj. felvétele 76 W 76 W 130 W 310 W 310 W A szonda köri szivattyú típusa Nagyhaték. szivattyú Nagyhaték. szivattyú Nagyhaték. szivattyú Nagyhaték. szivattyú Nagyhaték. szivattyú Épületoldali kör/fűtési kör VWF 57/4 VWF 87/4 VWF 117/4 VWF 157/4 VWF 197/4 A fűtési kör űrtartalma a hőszivattyúban 3,2 l 3,9 l 4,4 l 5,8 l 6,5 l Beépített anyagok Cu/CuZn ötvözet Nemesacél Vasötvény Cu/CuZn ötvözet Nemesacél Vasötvény Cu/CuZn ötvözet Nemesacél Vasötvény Cu/CuZn ötvözet Nemesacél Vasötvény Cu/CuZn ötvözet Nemesacél Vasötvény Engedélyezett fűtővíz minőség A fűtési vizet nem szabad fagy- és korrózióvédő szerrel dúsítani! Lágyítsa a fűtési vizet 3,0 mmol/l (16,8⁰ dh) felett a vízkezelési előírás szerint (VDI 2035) A fűtési kör min. üzemi nyomása 0,7 bar 0,7 bar 0,7 bar 0,7 bar 0,7 bar A fűtési kör max. üzemi nyomása 3,0 bar 3,0 bar 3,0 bar 3,0 bar 3,0 bar A fűtési kör min. előremenő hőmérséklete 25⁰C 25⁰C 25⁰C 25⁰C 25⁰C A fűtési kör max. előremenő hőmérséklete 75⁰C 75⁰C 75⁰C 75⁰C 75⁰C A hűtési üzem min. előremenő hőmérséklete 5⁰C 5⁰C 5⁰C 5⁰C 5⁰C A fűtésköri szivattyú max. elektr. telj. felvétele 63 W 63 W 63 W 140 W 140 W A fűtésköri szivattyú típusa Nagyhat. szivattyú Nagyhat. szivattyú Nagyhat. szivattyú Nagyhat. szivattyú Nagyhat. szivattyú Hűtőkör VWF 57/4 VWF 87/4 VWF 117/4 VWF 157/4 VWF 197/4 Hűtőközeg típusa R 407 A R 407 A R 407 A R 407 A R 407 A A hűtőközeg menny. 1,5 kg 2,4 kg 2,5 kg 3,05 kg 3,95 kg Üvegházhatás pot. (GWP) EU 517/2014 szerint CO 2 egyenérték Üvegházhatás pot. (GWP) EU 842/2006 szerint Expanziós szelep típusa elektronikus elektronikus elektronikus elektronikus elektronikus Max. megengedett üzemi nyomás 46 bar 46 bar 46 bar 46 bar 46 bar Kompresszor típusa Scroll Scroll Scroll Scroll Scroll Olaj típusa Észter Észter Észter Észter Észter Olaj mennyisége 0,75 l 1,25 l 1,25 l 1,24 l 1,89 l Felállítási hely VWF 57/4 VWF 87/4 VWF 117/4 VWF 157/4 VWF 197/4 Felállítási hely belül/száraz belül/száraz belül/száraz belül/száraz belül/száraz A felállítási hely térfogata (EN 378 szerint) 3,41 m 3 5,45 m 3 5,68 m 3 6,93 m 3 8,98 m 3 A felállítási hely megeng. körny. hőmérséklete 7 25⁰C 7 25⁰C 7 25⁰C 7 25⁰C 7 25⁰C Vaillant Saunier Duval Kft. 59 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

60 Hőforrás: hőhordozó közeg (talajkör) Hőforrás kör/hőhordozó kör VWF 57/4 VWF 87/4 VWF 117/4 VWF 157/4 VWF 197/4 Min. belépő forráshőmérséklet fűtési üzemben -10⁰C -10⁰C -10⁰C -10⁰C -10⁰C Max. belépő forráshőmérséklet fűtési üzemben 25⁰C 25⁰C 25⁰C 25⁰C 25⁰C Min. belépő forráshőmérséklet hűtési üzemben 0⁰C 0⁰C 0⁰C 0⁰C 0⁰C Max. belépő forráshőmérséklet hűtési üzemben 30⁰C 30⁰C 30⁰C 30⁰C 30⁰C Névl. térfogatáram T 3K (B0/W35) esetén l/h l/h l/h l/h l/h A folyamatos üzem minimális tömegárama l/h l/h l/h l/h l/h A folyamatos üzem maximális tömegárama l/h l/h l/h l/h l/h Max. felhaszn. emelőmag. ( T 3K és B0/W35) 0,620 bar 0,390 bar 0,510 bar 0,980 bar 0,820 bar A szolár köri szivattyú elektromos teljesítményfelvétele ( T 3K és B0/W35 mellett) a fűtési kör 250 mbar-os nyomásvesztesége esetén 44 W 62 W 64 W 83 W 121 W A hőhordozó folyadék típusa Etilén-glikol (30 térf. %) Etilén-glikol (30 térf. %) Etilén-glikol (30 térf. %) Etilén-glikol (30 térf. %) Etilén-glikol (30 térf. %) Épületoldali kör/fűtési kör VWF 57/4 VWF 87/4 VWF 117/4 VWF 157/4 VWF 197/4 Névl. térfogatáram T 5K (B0/W35) esetén 920 l/h l/h l/h l/h l/h Max. felhaszn. emelőmag. ( T 5K és B0/W35) 0,650 bar 0,450 bar 0,350 bar 0,730 bar 0,450 bar Névl. térfogatáram T 8K (B0/W35) esetén 570 l/h 980 l/h l/h l/h l/h Max. felhaszn. emelőmag. ( T 8K és B0/W35) 0,680 bar 0,650 bar 0,570 bar 0,860 bar 0,800 bar A folyamatos üzem minimális tömegárama 570 l/h 980 l/h l/h l/h l/h A folyamatos üzem maximális tömegárama 920 l/h l/h l/h l/h l/h A fűtésköri szivattyú elektromos teljesítményfelvétele ( T 3K és B0/W35 mellett) a fűtési kör 250 mbar-os nyomásvesztesége esetén 25 W 30 W 45 W 60 W 74 W Teljesítmény adatok Az alábbiakban megadott teljesítmény adatok tiszta hőcserélővel rendelkező termékekre érvényesek. VWF 57/4 VWF 87/4 VWF 117/4 VWF 157/4 VWF 197/4 Fűtési teljesítmény B0/W35 T 5K 5,3 kw 8,9 kw 11,2 kw 14,5 19,7 Teljesítmény-felvétel B0/W35 T 5K 1,3 kw 2,0 kw 2,5 kw 3,4 4,7 Teljesítményszám B0/W35 T 5K / COP az 4,7 5,1 5,0 4,9 4,7 EN szerint Fűtési teljesítmény B0/W45 T 5K 5,3 kw 8,8 kw 11,2 kw 14,1 19,6 Teljesítmény-felvétel B0/W45 T 5K 1,7 kw 2,5 kw 3,2 kw 4,2 5,8 Teljesítményszám B0/W45 T 5K / COP az 3,5 3,8 3,8 3,8 3,7 EN szerint Fűtési teljesítmény B0/W55 T 8K 5,4 kw 9,0 kw 11,4 kw 14,7 20,0 Teljesítmény-felvétel B0/W55 T 8K 2,0 kw 2,9 kw 3,8 kw 5,0 6,6 Teljesítményszám B0/W55 T 8K / COP az 3,0 3,3 3,2 3,2 3,2 EN szerint Zajterhelés B0/W35 fűtési üzemállapot mellett 39,8 db(a) 42,4 db(a) 45,2 db(a) 49,9 db(a) 48,4 db(a) (EN és EN 14511) Zajterhelés B0/W45 fűtési üzemállapot mellett 40,7 db(a) 45,1 db(a) 46,7 db(a) 49,3 db(a) 46,1 db(a) (EN és EN 14511) Zajterhelés B0/W55 fűtési üzemállapot mellett (EN és EN 14511) 40,6 db(a) 49,9 db(a) 47,2 db(a) 48,0 db(a) 48,4 db(a) Alkalmazási korlátok: ugyanazoknál a térfogat áramoknál, mint ami a névleges teljesítmény ellenőrzése során, névleges tömegáram és a hőhordozó kör T 3 K/ fűtési kör T 5, ill. 8 K feltételei mellett. Az alkalmazási korlátokon kívüli hőszivattyú használat a hőszivattyú lekapcsolásához vezet a belső szabályozó- és biztonsági berendezések által. B15/W35 B25/W59 B25/W25 B-10/W25 B-10/W60 B-5/W65 B15/W35 B25/W59 B25/W25 B-10/W25 B-10/W60 B-5/W65 B15/W35 B25/W59 B25/W25 B-10/W25 B-10/W60 B-5/W65 B15/W35 B25/W59 B25/W25 B-10/W25 B-10/W60 B-5/W65 B15/W35 B25/W59 B25/W25 B-10/W25 B-10/W60 B-5/W65 Vaillant Saunier Duval Kft. 60 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

61 Hőforrás: környezeti levegő Hőforrás kör/hőhordozó kör Hőforrás modul A hőhordozó folyadék típusa VWF 57/4 VWF 87/4 VWF 117/4 VWF 157/4 VWF 197/4 1 x VWL 1 x VWL 1 x VWL 2 x VWL 2 x VWL 11/4 SA 11/4 SA 11/4 SA 11/4 SA 11/4 SA Etilén-glikol Etilén-glikol Etilén-glikol Etilén-glikol Etilén-glikol (44 térf. %) (44 térf. %) (44 térf. %) (44 térf. %) (44 térf. %) Épületoldali kör/fűtési kör VWF 57/4 VWF 87/4 VWF 117/4 VWF 157/4 VWF 197/4 Hőforrás modul 1 x VWL 11/4 SA 1 x VWL 11/4 SA 1 x VWL 11/4 SA 2 x VWL 11/4 SA 2 x VWL 11/4 SA Névl. térfogatáram T 5K esetén l/h l/h l/h l/h l/h Max. felhaszn. emelőmag. ( T 5K) 0,610 bar 0,420 bar 0,310 bar 0,640 bar 0,380 bar Névl. térfogatáram T 8K esetén 660 l/h l/h l/h l/h l/h Max. felhaszn. emelőmag. ( T 8K) 0,690 bar 0,560 bar 0,530 bar 0,840 bar 0,750 bar A folyamatos üzem minimális tömegárama 660 l/h l/h l/h l/h l/h A folyamatos üzem maximális tömegárama l/h l/h l/h l/h l/h A fűtésköri szivattyú elektromos teljesítményfelvétele ( T 5K és A7/W35 mellett) a fűtési kör 250 mbar-os nyomásvesztesége esetén 28 W 36 W 50 W 70 W 78 W Teljesítmény adatok Az alábbiakban megadott teljesítmény adatok tiszta hőcserélővel rendelkező termékekre érvényesek. VWF 57/4 VWF 87/4 VWF 117/4 VWF 157/4 VWF 197/4 Hőforrás modul 1 x VWL 11/4 SA 1 x VWL 11/4 SA 1 x VWL 11/4 SA 2 x VWL 11/4 SA 2 x VWL 11/4 SA Fűtési teljesítmény A2/W35 ( T 5K) 5,7 kw 7,8 kw 10,3 kw 13,9 kw 17,4 kw Teljesítmény-felvétel A2/W35 ( T 5K) 1,4 kw 2,1 kw 2,7 kw 3,5 kw 4,8 kw Teljesítményszám (COP) A2/W35 (EN 14511) 4,2 4,0 3,9 4,1 3,7 Fűtési teljesítmény A7/W35 ( T 5K) 6,2 kw 8,8 kw 11,5 kw 15,3 kw 19,8 kw Teljesítmény-felvétel A7/W35 ( T 5K) 1,4 kw 2,0 kw 2,6 kw 3,3 kw 4,6 kw Teljesítményszám (COP) A7/W35 (EN 14511) 4,8 4,6 4,6 4,8 4,4 Fűtési teljesítmény A7/W45 ( T 5K) 6,1 kw 9,0 kw 12,0 kw 15,6 kw 20,6 kw Teljesítmény-felvétel A7/W45 ( T 5K) 1,7 kw 2,5 kw 3,2 kw 4,2 kw 5,7 kw Teljesítményszám (COP) A7/W45 (EN 14511) 3,7 3,7 3,8 3,9 3,7 Fűtési teljesítmény A7/W55 ( T 8K) 6,1 kw 9,5 kw 12,2 kw 16,0 kw 20,9 kw Teljesítmény-felvétel A7/W55 ( T 8K) 2,0 kw 3,0 kw 3,9 kw 5,0 kw 6,7 kw Teljesítményszám (COP) A7/W55 (EN 14511) 3,1 3,2 3,2 3,3 3,2 Hűtési teljesítmény A35/W18 ( T 5K), aktív 6,6 kw 8,6 kw 12,1 kw 15,8 kw 22,3 kw Teljesítmény-felvétel A35/W18 ( T 5K), aktív 1,6 kw 2,8 kw 3,7 kw 4,4 kw 6,2 kw Energia-hatékonysági tényező (EER) A35/W18 4,3 3,2 3,4 3,9 3,4 esetén (EN szerint) Zajterhelés A7/W35 fűtési üzemállapot mellett 40,3 db(a) 45,8 db(a) 44,4 db(a) 48,7 db(a) 48,1 db(a) (EN és EN 14511) Zajterhelés A7/W45 fűtési üzemállapot mellett 41,0 db(a) 50,1 db(a) 46,4 db(a) 49,4 db(a) 46,1 db(a) (EN és EN 14511) Zajterhelés A7/W55 fűtési üzemállapot mellett 40,9 db(a) 52,7 db(a) 46,1 db(a) 48,0 db(a) 46,4 db(a) (EN és EN 14511) Zajterhelés A35/W18 hűtési üzemállapot mellett 48,3 db(a) 54,7 db(a) 49,7 db(a) 46,8 db(a) 47,2 db(a) (EN és EN 14511) Alkalmazási korlátok: ugyanazoknál a térfogat áramoknál, mint ami a névleges teljesítmény ellenőrzése során, névleges tömegáram és a fűtési kör T 5, ill. 8 K feltételei mellett. Az alkalmazási korlátokon kívüli hőszivattyú használat a hőszivattyú lekapcsolásához vezet a belső szabályozó- és biztonsági berendezések által. A40/W65 A40/W25 A-22/W25 A-22/W50 A-2/W65 A15/W65 A20/W20 A40/W20 A40/W5 A20/W5 A40/W65 A40/W25 A-22/W25 A-22/W50 A-2/W65 A15/W65 A20/W20 A40/W20 A40/W5 A20/W5 A40/W65 A40/W25 A-22/W25 A-22/W50 A-2/W65 A15/W65 A20/W20 A40/W20 A40/W5 A20/W5 A40/W65 A40/W25 A-22/W25 A-22/W50 A-2/W65 A15/W65 A20/W20 A40/W20 A40/W5 A20/W5 A40/W65 A40/W25 A-22/W25 A-22/W50 A-2/W65 A15/W65 A20/W20 A40/W20 A40/W5 A20/W5 Vaillant Saunier Duval Kft. 61 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

62 Hőforrás: talajvíz Hőforrás kör/hőhordozó és talajvíz kör VWF 57/4 VWF 87/4 VWF 117/4 VWF 157/4 VWF 197/4 Hőforrás modul VWW 11/4 SI VWW 11/4 SI VWW 11/4 SI VWW 19/4 SI VWW 19/4 SI A talavíz névleges térfogatárama ( T 3K) l/h l/h l/h l/h l/h W10W35 esetén A hőhordozó folyadék típusa Etilén-glikol (30 térf. %) Etilén-glikol (30 térf. %) Etilén-glikol (30 térf. %) Etilén-glikol (30 térf. %) Etilén-glikol (30 térf. %) Épületoldali kör/fűtési kör VWF 57/4 VWF 87/4 VWF 117/4 VWF 157/4 VWF 197/4 Hőforrás modul VWW 11/4 SI VWW 11/4 SI VWW 11/4 SI VWW 19/4 SI VWW 19/4 SI Névl. térfogatáram T 5K esetén l/h l/h l/h l/h l/h Max. felhaszn. emelőmag. ( T 5K) 0,650 bar 0,420 bar 0,230 bar 0,560 bar 0,210 bar Névl. térfogatáram T 8K esetén 680 l/h l/h l/h l/h l/h Max. felhaszn. emelőmag. ( T 8K) 0,680 bar 0,560 bar 0,470 bar 0,820 bar 0,690 bar A folyamatos üzem minimális tömegárama 680 l/h l/h l/h l/h l/h A folyamatos üzem maximális tömegárama l/h l/h l/h l/h l/h A fűtésköri szivattyú elektromos teljesítményfelvétele ( T 5K és W10/W35 mellett) a fűtési kör 250 mbar-os nyomásvesztesége esetén 35 W 45 W 55 W 100 W 110 W Teljesítmény adatok Az alábbiakban megadott teljesítmény adatok tiszta hőcserélővel rendelkező termékekre érvényesek. A teljesítmény adatok megadásának vizsgálati feltételei az EN szerint. Telepítés: hőforrás oldali összekötő vezetékek a VWF xx/4 és VWW xx/4 SI között = 2 x 2 m (a cső belső átmérője = 32 mm), a környezetköri szivattyú beállítása: fűtési üzem; gyári beállítás (auto), hűtési üzem: gyári beállítás (Auto) VWF 57/4 VWF 87/4 VWF 117/4 VWF 157/4 VWF 197/4 Hőforrás modul VWW 11/4 SI VWW 11/4 SI VWW 11/4 SI VWW 19/4 SI VWW 19/4 SI Fűtési teljesítmény W10/W35 ( T 5K) 6,4 kw 10,0 kw 12,9 kw 16,8 23,0 Teljesítmény-felvétel W10/W35 ( T 5K) 1,4 kw 1,9 kw 2,4 kw 3,1 4,4 Teljesítményszám (COP) W10/W35 (EN 14511) 4,8 5,2 5,1 5,4 5,2 Fűtési teljesítmény W10/W45 ( T 5K) 6,3 kw 10,1 kw 12,9 kw 16,6 23,6 Teljesítmény-felvétel W10/W45 ( T 5K) 1,7 kw 2,5 kw 3,1 kw 4,0 5,6 Teljesítményszám (COP) W10/W45 (EN 14511) 3,7 4,1 4,0 4,2 4,1 Fűtési teljesítmény W10/W55 ( T 8K) 6,3 kw 10,3 kw 13,3 kw 17,1 23,8 Teljesítmény-felvétel W10/W55 ( T 8K) 2,1 kw 3,0 kw 3,9 kw 4,8 6,8 Teljesítményszám (COP) W10/W55 (EN 14511) 3,0 3,5 3,3 3,8 3,5 Zajterhelés W10/W35 fűtési üzemállapot mellett 41,2 db(a) 47,9 db(a) 45,0 db(a) 49,9 db(a) 50,6 db(a) (EN és EN 14511) Zajterhelés W10/W45 fűtési üzemállapot mellett 40,9 db(a) 50,3 db(a) 47,8 db(a) 48,0 db(a) 47,8 db(a) (EN és EN 14511) Zajterhelés W10/W55 fűtési üzemállapot mellett 41,8 db(a) 53,8 db(a) 47,6 db(a) 49,1 db(a) 46,4 db(a) (EN és EN 14511) Alkalmazási korlátok: ugyanazoknál a térfogat áramoknál, mint ami a névleges teljesítmény ellenőrzése során, névleges tömegáram és a talajvíz kör T 3 K/ fűtési kör T 5, ill. 8 K feltételei mellett. Az alkalmazási korlátokon kívüli hőszivattyú használat a hőszivattyú lekapcsolásához vezet a belső szabályozó- és biztonsági berendezések által. W15/W65 W25/W59 W25/W25 W10/W25 W10/W65 W15/W65 W25/W59 W25/W25 W10/W25 W10/W65 W15/W65 W25/W59 W25/W25 W10/W25 W10/W65 W15/W65 W25/W59 W25/W25 W10/W25 W10/W65 W15/W65 W25/W59 W25/W25 W10/W25 W10/W65 Vaillant Saunier Duval Kft. 62 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

63 Csatlakozó és befoglaló méretek A flexotherm csatlakozó és befoglaló méretei (mm) Minimális oldaltávolságok Vaillant Saunier Duval Kft. 63 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

64 Teljesítmény diagramok Teljesítmény (kw) Teljesítmény (kw) Szonda hőmérséklete (⁰C) Szonda hőmérséklete (⁰C) Teljesítmény diagram VWF 57/4 Teljesítmény diagram VWF 157/4 Teljesítmény (kw) Teljesítmény (kw) Szonda hőmérséklete (⁰C) Szonda hőmérséklete (⁰C) Teljesítmény diagram VWF 87/4 Teljesítmény diagram VWF 197/4 Teljesítmény (kw) Fűtési teljesítmény Hűtési teljesítmény Teljesítmény-felvétel Szonda hőmérséklete (⁰C) Teljesítmény diagram VWF 117/4 THV = Az előremenő fűtővíz hőmérséklete Vaillant Saunier Duval Kft. 64 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

65 3.2 A flexocompact exclusive VWF 58/4 VWF 118/4 termék bemutatása flexotherm exclusive Különleges jellemzők Green IQ emblémával ellátott termék (külön rendelhető VR 900 modul szükséges hozzá) Különösen halk a hőszivattyú üzeme (Sound Safe System) A befecskendező rendszerű elektronikus szeleppel alacsony külső hőmérsékleteknél is akár 65⁰C előremenő fűtővíz hőmérséklet, ami felújítások esetén is ideális Magas hatásfok a modern, hosszú életű hőszivattyú Scroll kompresszornak köszönhetően 10 éves anyag-garancia a kompresszorra Az épületen belül történő könnyebb szállítás érdekében a termék két részre bontható Különösen hatékony melegvíz-készítés Alkalmazási lehetőségek Fűtés és használati melegvíz-készítés A termék kialakítása 185 liter névleges űrtartalmú, rozsdamentes acél melegvíz-tároló. Hőszivattyús üzemben is lehetséges az akár 60⁰C-os tartályhőmérséklet A VR 900 Internet-kommunikációs modul segítségével ingyenes* végfelhasználói applikáció iphone és Android alapú okostelefonokra Nagyhatékonyságú szivattyúk a fűtési- és szondakörben Meleg víz előnykapcsoló váltószelep Többfokozatú elektromos rásegítő fűtés (9 kw) Beépített lágyindító Szenzorvezérelt hűtőkör befecskendező elektronikus expanziós szeleppel Integrált aktív hűtési üzem Gyárilag beépített hőmennyiség- és áramfelvétel számláló arocollect: különösen halk EC-ventilátoros kültéri egység fluocollect: nikkellel forrasztott nemesacél hőcserélő, csatlakoztatási lehetőség a biztonsági lefúvató szelep számára, a talajkör oldalán beépített nyomásmérő, töltő berendezés a hőhordozó kör számára Tudnivaló A hollandi anyákkal ellátott csőbekötéseket külön kell megrendelni. Vaillant Saunier Duval Kft. 65 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

66 Készüléktípus A helyiségfűtés energia-hatékonysági osztálya 35⁰C / 55⁰C A melegvíz-készítés energia-hatékonysági osztálya Rendelési szám VWF 58/4 A++ A _A (+ arocollect) _W (+ fluocollect) VWF 88/4 A++ A _A (+ arocollect) _W (+ fluocollect) VWF 118/4 A++ A _A (+ arocollect) _W (+ fluocollect) Általános műszaki adatok Befoglaló méretek VWF 58/4 VWF 88/4 VWF 118/4 A termék magassága, beállítható lábak nélkül mm mm mm A termék szélessége 595 mm 595 mm 595 mm A termék mélysége 720 mm 720 mm 720 mm Tömeg, csomagolással 225 kg 239 kg 247 kg Tömeg, csomagolás nélkül 212 kg 227 kg 234 kg Üzemkész tömeg 401 kg 417 kg 425 kg Elektromosság VWF 58/4 VWF 88/4 VWF 118/4 Névleges feszültség kompresszor/fűtési kör 3/N/PE 400V/50Hz 3/N/PE 400V/50Hz 3/N/PE 400V/50Hz A vezérlő kör üzemi feszültsége 1~/N/PE 230 V / 50 Hz 1~/N/PE 230 V / 50 Hz 1~/N/PE 230 V / 50 Hz A (helyszíni) rásegítő fűtés névl. feszültsége 3/N/PE 400V/50Hz 3/N/PE 400V/50Hz 3/N/PE 400V/50Hz Teljesítmény-tényező cosφ = 0,75-0,9 cosφ = 0,75-0,9 cosφ = 0,75-0,9 Szükséges hálózati impedancia lágyindítóval 0,472 Ω 0,472 Ω 0,472 Ω Biztosíték típusa, C-besorolás, hárompólusú 25 A 25 A 25 A kapcsoló (a három hálózati vezeték megszakítása egyetlen kapcsolási folyamatban történik) Opcionális FI-relé RCCB Typ A RCCB Typ B RCCB Typ A RCCB Typ B RCCB Typ A RCCB Typ B Áramfelvétel lágyindítóval 15 A 19 A 22 A Névl. áramerősség max. (kompr. + kieg. fűt.) 20,2 A 21,2 A 24,4 A Min. elektr. teljesítmény-felvétel 1,4 kw 2,0 kw 2,5 kw Max. elektr. teljesítmény-felvétel 11,5 kw 12,8 kw 14,1 kw Max. elektr. teljesítmény-felvétel, rásegítő fűtés 9 kw 9 kw 9 kw Védelem módja (EN 60529) IP 10B IP 10B IP 10B Hidraulika VWF 58/4 VWF 88/4 VWF 118/4 Fűtési előremenő/visszatérő csatlakozó G 1 1/2" G 1 1/2" G 1 1/2" Hőforrás kör előremenő/visszatérő csatlakozó G 1 1/2" G 1 1/2" G 1 1/2" Hideg/meleg víz csatlakozás G 3/4" G 3/4" G 3/4" Fűtési tágulási tartály csatlakozás G 3/4" G 3/4" G 3/4" Beépített melegvíz-tároló VWF 58/4 VWF 88/4 VWF 118/4 Nettó űrtartalom 171 l 171 l 171 l Maximális üzemi nyomás 10 bar 10 bar 10 bar Max. kifolyó meleg víz hőm. hőszivattyúval 63⁰C 63⁰C 63⁰C Max. kifolyó meleg víz hőm. (kieg. fűtéssel) 75⁰C 75⁰C 75⁰C Felfűtési idő 50⁰C-os kív. tároló hőmérsékletre 75 perc 68 perc 52 perc Készenléti energiafogyasztás (DIN EN 16147) 24 W 26 W 27 W Vaillant Saunier Duval Kft. 66 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

67 Hőforrás kör/szondakör VWF 58/4 VWF 88/4 VWF 118/4 A hőhordozó foly. űrtartalma a hőszivattyúban 2,5 l 3,1 l 3,6 l Beépített anyagok Cu/CuZn ötvözet Nemesacél Vasötvény Cu/CuZn ötvözet Nemesacél Vasötvény Cu/CuZn ötvözet Nemesacél Vasötvény A szondakör min. üzemi nyomása 0,7 bar 0,7 bar 0,7 bar A szondakör max. üzemi nyomása 3,0 bar 3,0 bar 3,0 bar A szolár köri szivattyú max. elektr. telj. felvétele 76 W 76 W 130 W A szonda köri szivattyú típusa Nagyhatékonyságú szivattyú Nagyhatékonyságú szivattyú Nagyhatékonyságú szivattyú Épületoldali kör/fűtési kör VWF 58/4 VWF 88/4 VWF 118/4 A fűtési kör űrtartalma a hőszivattyúban 15,4 l 16,1 l 16,5 l Beépített anyagok Cu/CuZn ötvözet Nemesacél Vasötvény Cu/CuZn ötvözet Nemesacél Vasötvény Vasötvény Engedélyezett fűtővíz minőség A fűtési vizet nem szabad fagy- és korrózióvédő szerrel dúsítani! Lágyítsa a fűtési vizet 3,0 mmol/l (16,8⁰ dh) felett a vízkezelési előírás szerint (VDI 2035) A fűtési vizet nem szabad fagy- és korrózióvédő szerrel dúsítani! Lágyítsa a fűtési vizet 3,0 mmol/l (16,8⁰ dh) felett a vízkezelési előírás szerint (VDI 2035) Cu/CuZn ötvözet Nemesacél A fűtési vizet nem szabad fagy- és korrózióvédő szerrel dúsítani! Lágyítsa a fűtési vizet 3,0 mmol/l (16,8⁰ dh) felett a vízkezelési előírás szerint (VDI 2035) A fűtési kör min. üzemi nyomása 0,7 bar 0,7 bar 0,7 bar A fűtési kör max. üzemi nyomása 3,0 bar 3,0 bar 3,0 bar A fűtési kör min. előremenő hőmérséklete 25⁰C 25⁰C 25⁰C A fűtési kör max. előremenő hőmérséklete 75⁰C 75⁰C 75⁰C A hűtési üzem min. előremenő hőmérséklete 5⁰C 5⁰C 5⁰C A fűtésköri szivattyú max. elektr. telj. felvétele 63 W 63 W 63 W A fűtésköri szivattyú típusa Nagyhatékonyságú szivattyú Nagyhatékonyságú szivattyú Nagyhatékonyságú szivattyú Hűtőkör VWF 58/4 VWF 88/4 VWF 118/4 Hűtőközeg típusa R 407 A R 407 A R 407 A A hűtőközeg menny. 1,5 kg 2,4 kg 2,5 kg Üvegházhatás pot. (GWP) EU 517/2014 szerint CO 2 egyenérték Üvegházhatás pot. (GWP) EU 842/2006 szerint Expanziós szelep típusa elektronikus elektronikus elektronikus Max. megengedett üzemi nyomás 46 bar 46 bar 46 bar Kompresszor típusa Scroll Scroll Scroll Olaj típusa Észter Észter Észter Olaj mennyisége 0,75 l 1,25 l 1,25 l Felállítási hely VWF 58/4 VWF 88/4 VWF 118/4 Felállítási hely belül/száraz belül/száraz belül/száraz A felállítási hely térfogata (EN 378 szerint) 3,41 m 3 5,45 m 3 5,68 m 3 A felállítási hely megeng. körny. hőmérséklete 7 25⁰C 7 25⁰C 7 25⁰C Vaillant Saunier Duval Kft. 67 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

68 Hőforrás: hőhordozó közeg (talajkör) Hőforrás kör/hőhordozó kör VWF 58/4 VWF 88/4 VWF 118/4 Min. belépő forráshőmérséklet fűtési üzemben -10⁰C -10⁰C -10⁰C Max. belépő forráshőmérséklet fűtési üzemben 25⁰C 25⁰C 25⁰C Min. belépő forráshőmérséklet hűtési üzemben 0⁰C 0⁰C 0⁰C Max. belépő forráshőmérséklet hűtési üzemben 30⁰C 30⁰C 30⁰C Névl. térfogatáram T 3K (B0/W35) esetén l/h l/h l/h A folyamatos üzem minimális tömegárama l/h l/h l/h A folyamatos üzem maximális tömegárama l/h l/h l/h Max. felhaszn. emelőmag. ( T 3K és B0/W35) 0,620 bar 0,390 bar 0,510 bar A szolár köri szivattyú elektromos teljesítményfelvétele ( T 3K és B0/W35 mellett) a fűtési kör 250 mbar-os nyomásvesztesége esetén 44 W 62 W 64 W A hőhordozó folyadék típusa Etilén-glikol (30 térf. %) Etilén-glikol (30 térf. %) Etilén-glikol (30 térf. %) Épületoldali kör/fűtési kör VWF 58/4 VWF 88/4 VWF 118/4 Névl. térfogatáram T 5K (B0/W35) esetén 920 l/h l/h l/h Max. felhaszn. emelőmag. ( T 5K és B0/W35) 0,650 bar 0,450 bar 0,350 bar Névl. térfogatáram T 8K (B0/W35) esetén 570 l/h 980 l/h l/h Max. felhaszn. emelőmag. ( T 8K és B0/W35) 0,680 bar 0,650 bar 0,570 bar A folyamatos üzem minimális tömegárama 570 l/h 980 l/h l/h A folyamatos üzem maximális tömegárama 920 l/h l/h l/h A fűtésköri szivattyú elektromos teljesítményfelvétele ( T 3K és B0/W35 mellett) a fűtési kör 250 mbar-os nyomásvesztesége esetén 25 W 30 W 45 W Teljesítmény adatok Az alábbiakban megadott teljesítmény adatok tiszta hőcserélővel rendelkező termékekre érvényesek. VWF 58/4 VWF 88/4 VWF 118/4 Fűtési teljesítmény B0/W35 T 5K 5,3 kw 8,9 kw 11,2 kw Teljesítmény-felvétel B0/W35 T 5K 1,3 kw 2,0 kw 2,5 kw Teljesítményszám B0/W35 T 5K / COP az 4,7 5,1 5,0 EN szerint Fűtési teljesítmény B0/W45 T 5K 5,3 kw 8,8 kw 11,2 kw Teljesítmény-felvétel B0/W45 T 5K 1,7 kw 2,5 kw 3,2 kw Teljesítményszám B0/W45 T 5K / COP az 3,5 3,8 3,8 EN szerint Fűtési teljesítmény B0/W55 T 8K 5,4 kw 9,0 kw 11,4 kw Teljesítmény-felvétel B0/W55 T 8K 2,0 kw 2,9 kw 3,8 kw Teljesítményszám B0/W55 T 8K / COP az 3,0 3,3 3,2 EN szerint Meleg víz COP (B0/Wxx a DIN EN sz.) 2,9 2,7 2,8 Kívánt tároló hőm 50⁰C és 6K hiszterézis Meleg víz csapolási profil XL XL XL (B0/Wxx DIN EN szerint) Kevert vízmennyiség (40⁰C) B0/Wxx esetén, 230 l 226 l 225 l 50⁰C-os kívánt tároló hőmérséklet mellett Zajterhelés B0/W35 fűtési üzemállapot mellett 41,8 db(a) 42,7 db(a) 42,6 db(a) (EN és EN 14511) Zajterhelés B0/W45 fűtési üzemállapot mellett 42,6 db(a) 44,6 db(a) 45,5 db(a) (EN és EN 14511) Zajterhelés B0/W55 fűtési üzemállapot mellett (EN és EN 14511) 43,4 db(a) 46,6 db(a) 46,0 db(a) Alkalmazási korlátok: ugyanazoknál a térfogat áramoknál, mint ami a névleges teljesítmény ellenőrzése során, névleges tömegáram és a hőhordozó kör T 3 K/ fűtési kör T 5, ill. 8 K feltételei mellett. Az alkalmazási korlátokon kívüli hőszivattyú használat a hőszivattyú lekapcsolásához vezet a belső szabályozó- és biztonsági berendezések által. B15/W35 B25/W59 B25/W25 B-10/W25 B-10/W60 B-5/W65 B15/W35 B25/W59 B25/W25 B-10/W25 B-10/W60 B-5/W65 B15/W35 B25/W59 B25/W25 B-10/W25 B-10/W60 B-5/W65 Vaillant Saunier Duval Kft. 68 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

69 Hőforrás: környezeti levegő Hőforrás kör/hőhordozó kör VWF 58/4 VWF 88/4 VWF 118/4 Hőforrás modul 1 x VWL 11/4 SA 1 x VWL 11/4 SA 1 x VWL 11/4 SA A hőhordozó folyadék típusa Etilén-glikol (44 térf. %) Etilén-glikol (44 térf. %) Etilén-glikol (44 térf. %) Épületoldali kör/fűtési kör VWF 58/4 VWF 88/4 VWF 118/4 Hőforrás modul 1 x VWL 11/4 SA 1 x VWL 11/4 SA 1 x VWL 11/4 SA Névl. térfogatáram T 5K esetén l/h l/h l/h Max. felhaszn. emelőmag. ( T 5K) 0,610 bar 0,420 bar 0,310 bar Névl. térfogatáram T 8K esetén 660 l/h l/h l/h Max. felhaszn. emelőmag. ( T 8K) 0,690 bar 0,560 bar 0,530 bar A folyamatos üzem minimális tömegárama 660 l/h l/h l/h A folyamatos üzem maximális tömegárama l/h l/h l/h A fűtésköri szivattyú elektromos teljesítményfelvétele ( T 5K és A7/W35 mellett) a fűtési kör 250 mbar-os nyomásvesztesége esetén 28 W 36 W 50 W Teljesítmény adatok Az alábbiakban megadott teljesítmény adatok tiszta hőcserélővel rendelkező termékekre érvényesek. VWF 58/4 VWF 88/4 VWF 118/4 Hőforrás modul 1 x VWL 11/4 SA 1 x VWL 11/4 SA 1 x VWL 11/4 SA Fűtési teljesítmény A2/W35 ( T 5K) 5,7 kw 7,8 kw 10,3 kw Teljesítmény-felvétel A2/W35 ( T 5K) 1,4 kw 2,1 kw 2,7 kw Teljesítményszám (COP) A2/W35 (EN 14511) 4,2 4,0 3,9 Fűtési teljesítmény A7/W35 ( T 5K) 6,2 kw 8,8 kw 11,5 kw Teljesítmény-felvétel A7/W35 ( T 5K) 1,4 kw 2,0 kw 2,6 kw Teljesítményszám (COP) A7/W35 (EN 14511) 4,8 4,6 4,6 Fűtési teljesítmény A7/W45 ( T 5K) 6,1 kw 9,0 kw 12,0 kw Teljesítmény-felvétel A7/W45 ( T 5K) 1,7 kw 2,5 kw 3,2 kw Teljesítményszám (COP) A7/W45 (EN 14511) 3,7 3,7 3,8 Fűtési teljesítmény A7/W55 ( T 8K) 6,1 kw 9,5 kw 12,2 kw Teljesítmény-felvétel A7/W55 ( T 8K) 2,0 kw 3,0 kw 3,9 kw Teljesítményszám (COP) A7/W55 (EN 14511) 3,1 3,2 3,2 Hűtési teljesítmény A35/W18 ( T 5K), aktív 6,6 kw 8,6 kw 12,1 kw Teljesítmény-felvétel A35/W18 ( T 5K), aktív 1,6 kw 2,8 kw 3,7 kw Energia-hatékonysági tényező (EER) A35/W18 4,3 3,2 3,4 esetén (EN szerint) Meleg víz COP (A7/Wxx a DIN EN sz.) 2,8 2,6 2,5 Kívánt tároló hőm 50⁰C és 6K hiszterézis Meleg víz csapolási profil XL XL XL (A7/Wxx DIN EN szerint) Kevert vízmennyiség (40⁰C) A7/Wxx esetén, 229 l 233 l 231 l 50⁰C-os kívánt tároló hőmérséklet mellett Zajterhelés A7/W35 fűtési üzemállapot mellett 41,3 db(a) 43,2 db(a) 42,5 db(a) (EN és EN 14511) Zajterhelés A7/W45 fűtési üzemállapot mellett 41,6 db(a) 45,7 db(a) 44,2 db(a) (EN és EN 14511) Zajterhelés A7/W55 fűtési üzemállapot mellett 44,1 db(a) 47,4 db(a) 46,6 db(a) (EN és EN 14511) Zajterhelés A35/W18 hűtési üzemállapot mellett (EN és EN 14511) 51,8 db(a) 52,6 db(a) 50,0 db(a) Alkalmazási korlátok: ugyanazoknál a térfogat áramoknál, mint ami a névleges teljesítmény ellenőrzése során, névleges tömegáram és a fűtési kör T 5, ill. 8 K feltételei mellett. Az alkalmazási korlátokon kívüli hőszivattyú használat a hőszivattyú lekapcsolásához vezet a belső szabályozó- és biztonsági berendezések által. A40/W65 A40/W25 A-22/W25 A-22/W50 A-2/W65 A15/W65 A20/W20 A40/W20 A40/W5 A20/W5 A40/W65 A40/W25 A-22/W25 A-22/W50 A-2/W65 A15/W65 A20/W20 A40/W20 A40/W5 A20/W5 A40/W65 A40/W25 A-22/W25 A-22/W50 A-2/W65 A15/W65 A20/W20 A40/W20 A40/W5 A20/W5 Vaillant Saunier Duval Kft. 69 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

70 Hőforrás: talajvíz Hőforrás kör/hőhordozó és talajvíz kör VWF 58/4 VWF 88/4 VWF 118/4 Hőforrás modul VWW 11/4 SI VWW 11/4 SI VWW 11/4 SI A talavíz névleges térfogatárama ( T 3K) l/h l/h l/h W10W35 esetén A hőhordozó folyadék típusa Etilén-glikol (30 térf. %) Etilén-glikol (30 térf. %) Etilén-glikol (30 térf. %) Épületoldali kör/fűtési kör VWF 58/4 VWF 88/4 VWF 118/4 Hőforrás modul VWW 11/4 SI VWW 11/4 SI VWW 11/4 SI Névl. térfogatáram T 5K esetén l/h l/h l/h Max. felhaszn. emelőmag. ( T 5K) 0,650 bar 0,420 bar 0,230 bar Névl. térfogatáram T 8K esetén 680 l/h l/h l/h Max. felhaszn. emelőmag. ( T 8K) 0,680 bar 0,560 bar 0,470 bar A folyamatos üzem minimális tömegárama 680 l/h l/h l/h A folyamatos üzem maximális tömegárama l/h l/h l/h A fűtésköri szivattyú elektromos teljesítményfelvétele ( T 5K és W10/W35 mellett) a fűtési kör 250 mbar-os nyomásvesztesége esetén 35 W 45 W 55 W Teljesítmény adatok Az alábbiakban megadott teljesítmény adatok tiszta hőcserélővel rendelkező termékekre érvényesek. A teljesítmény adatok megadásának vizsgálati feltételei az EN szerint. Telepítés: hőforrás oldali összekötő vezetékek a VWF xx/4 és VWW xx/4 SI között = 2 x 2 m (a cső belső átmérője = 32 mm), a környezetköri szivattyú beállítása: fűtési üzem; gyári beállítás (auto), hűtési üzem: gyári beállítás (Auto) VWF 58/4 VWF 88/4 VWF 118/4 Hőforrás modul VWW 11/4 SI VWW 11/4 SI VWW 11/4 SI Fűtési teljesítmény W10/W35 ( T 5K) 6,4 kw 10,0 kw 12,9 kw Teljesítmény-felvétel W10/W35 ( T 5K) 1,4 kw 1,9 kw 2,4 kw Teljesítményszám (COP) W10/W35 (EN 14511) 4,8 5,2 5,1 Fűtési teljesítmény W10/W45 ( T 5K) 6,3 kw 10,1 kw 12,9 kw Teljesítmény-felvétel W10/W45 ( T 5K) 1,7 kw 2,5 kw 3,1 kw Teljesítményszám (COP) W10/W45 (EN 14511) 3,7 4,1 4,0 Fűtési teljesítmény W10/W55 ( T 8K) 6,3 kw 10,3 kw 13,3 kw Teljesítmény-felvétel W10/W55 ( T 8K) 2,1 kw 3,0 kw 3,9 kw Teljesítményszám (COP) W10/W55 (EN 14511) 3,0 3,5 3,3 Meleg víz COP (W10/Wxx a DIN EN sz.) 3,3 2,8 2,8 Kívánt tároló hőm 50⁰C és 6K hiszterézis Meleg víz csapolási profil XL XL XL (W10/Wxx DIN EN szerint) Kevert vízmennyiség (40⁰C) W10/Wxx esetén, 227 l 230 l 227 l 50⁰C-os kívánt tároló hőmérséklet mellett Zajterhelés W10/W35 fűtési üzemállapot mellett 42,2 db(a) 41,6 db(a) 46,0 db(a) (EN és EN 14511) Zajterhelés W10/W45 fűtési üzemállapot mellett 41,8 db(a) 45,8 db(a) 45,7 db(a) (EN és EN 14511) Zajterhelés W10/W55 fűtési üzemállapot mellett (EN és EN 14511) 45,0 db(a) 49,2 db(a) 46,2 db(a) Alkalmazási korlátok: ugyanazoknál a térfogat áramoknál, mint ami a névleges teljesítmény ellenőrzése során, névleges tömegáram és a talajvíz kör T 3 K/ fűtési kör T 5, ill. 8 K feltételei mellett. Az alkalmazási korlátokon kívüli hőszivattyú használat a hőszivattyú lekapcsolásához vezet a belső szabályozó- és biztonsági berendezések által. W15/W65 W25/W59 W25/W25 W10/W25 W10/W65 W15/W65 W25/W59 W25/W25 W10/W25 W10/W65 W15/W65 W25/W59 W25/W25 W10/W25 W10/W65 Vaillant Saunier Duval Kft. 70 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

71 Csatlakozó és befoglaló méretek A flexocompact csatlakozó és befoglaló méretei (mm) Minimális oldaltávolságok Vaillant Saunier Duval Kft. 71 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

72 Teljesítmény diagramok Teljesítmény (kw) Teljesítmény (kw) Szonda hőmérséklete (⁰C) Szonda hőmérséklete (⁰C) Teljesítmény diagram VWF 58/4 Teljesítmény diagram VWF 88/4 Teljesítmény (kw) Szonda hőmérséklete (⁰C) Teljesítmény diagram VWF 118/4 THV = Az előremenő fűtővíz hőmérséklete Fűtési teljesítmény Hűtési teljesítmény Teljesítmény-felvétel Vaillant Saunier Duval Kft. 72 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

75 3.3 Hidraulikus- és elektromos huzalozási tervek Az alábbiakban a termékcsoportokhoz tarozó hidraulikus- és elektromos huzalozási terveket mutatjuk be. Rendszerséma Fűtési körök Hőtermelő Szabályozás Hűtésifunkció Rendszerleválasztás Szolár rendszer Meleg víz flexotherm VWF flexotherm VWF flexotherm VWF aurotherm VFK flexotherm VWF aurotherm VFK flexotherm VWF ecotec VU flexotherm VWF flexotherm VWF ecotec VU flexotherm VWF aurotherm VFK flexotherm VWF flexotherm VWF ecotec VU flexotherm VWF flexotherm VWF flexotherm VWF aurotherm VFK flexocomp. VWF flexocomp. VWF flexocomp. VWF VRC 700, VR 70, VR 91 VRC 700, VR 70 VRC 700, VR 70 VRC 700, VR 70 VRC 700, VR 70, VR 91, VR 32 kevert direkt HMV fűtés opcionális Felületfűtési Radiátoros VWZ MPS geostor kör 1 db fűtési kör VIH RW opcionális Felületfűtési - VWZ MPS geostor kör 1 db VIH RW kikapcsolva - Felületfűtési VWZ MPS40 - geostor kör VIH RW 400 B kikapcsolva opcionális Felületfűtési kör 1 db Felületfűtési kör 1 db - allstor VPS Radiátoros fűtési kör VRC 700 passzív - Felületfűtési kör VRC 700 kikapcsolva - Radiátoros fűtési kör VRC 700, VR 70 VRC 700, VR 70, VR 91 VRC 700, VR 70, VR 91 VRC 700, VR 70, VR 91 VRC 700, VR 70, VR 91 VRC 700, VR 70 passzív passzív passzív Felületfűtési kör 1 db Felületfűtési kör 1 db Felületfűtési kör 1 db opcionális Felületfűtési kör 2 db passzív Felületfűtési kör 2 db passzív - Felületfűtési kör 1 db VRC 700 kikapcsolva - Felületfűtési kör 1 db VRC 700, opcionális Felületfűtési Radiátoros VR 70, VR 91 kör 1 db fűtési kör VRC 700, kikapcsolva Felületfűtési VR 70 kör 1 db aquaflow VWZ MPS geostor VIH RW 400 B VWZ MPS geostor VIH RW VWZ MPS geostor VIH RW - allstor VPS VWZ MPS40 aquaflow Radiátoros fűtési kör VWZ MPS geostor VIH RW Radiátoros VWZ MPS geostor fűtési kör VIH RW 400 B - VWZ MPS geostor VIH RW - VWZ MPS geostor VIH RW VWZ MPS40 - geostor VIH RW 400 B VWZ MPS Integrált HMV tároló VWZ MPS Integrált HMV tároló - - Integrált HMV tároló - allstor VPS Vaillant Saunier Duval Kft. 75 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

77 Ismertetés Családi vagy ikerház egyetlen direkt és egy keverőszelepes fűtési körrel. A fűtésről, hűtésről és a használati meleg víz készítéséről csak a hőszivattyú gondoskodik. A használati melegvíz-tárolót az érvényben lévő ivóvíz védelmi szabványoknak és előírásoknak megfelelően kell kialakítani. Lehetséges hőforrások: _1_2_3_4 Figyelem! Maximum 2600 liter/óra átfolyásig a VWZ MPS 40 kompakt hidraulikus egység használható. A hőszivattyú fűtési teljesítményét a melegvíz-tároló csőkígyójának figyelembe vétele mellett kell kiválasztani: 11 kw névleges teljesítményig a geostor VIH RW 300 HMV tartály használható. Amennyiben nincs beépített tágulási tartály, kiegészítő membrános fűtési tágulási tartályt kell a meleg víz töltő körébe betervezni. A hőszivattyú hűtéstechnikai beállítása: nincs vagy aktív hűtés Rendszerkomponensek flexotherm VWF (5-11 kw) VWZ MPS 40 geostor VIH RW VRC 700, VR 70, VR 91 Csatlakozó kiosztás VR 70 S1 S4 = nincs használatban S5 = Előremenő hőfokérzékelő S6 = Előremenő hőfokérzékelő R3/4 = nincs használatban R5/6 = Három utas keverő Beállítás VRC 700 rendszerséma beállítás: 8 VR 70 modul beállítása: 1 Vaillant Saunier Duval Kft. 77 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

80 Ismertetés Családi ház egyetlen keverőszelepes fűtési körrel. A fűtésről, hűtésről és a használati meleg víz készítéséről csak a hőszivattyú gondoskodik. A használati melegvíz-tárolót az érvényben lévő ivóvíz védelmi szabványoknak és előírásoknak megfelelően kell kialakítani. Lehetséges hőforrások: _1_2_3_4 Figyelem! Maximum 2600 liter/óra átfolyásig a VWZ MPS 40 kompakt hidraulikus egység használható. A hőszivattyú fűtési teljesítményét a melegvíz-tároló csőkígyójának figyelembe vétele mellett kell kiválasztani: 11 kw névleges teljesítményig a geostor VIH RW 300 HMV tartály használható. A hőszivattyú hűtéstechnikai beállítása: nincs vagy aktív hűtés Rendszerkomponensek flexotherm VWF (5-11 kw) VWZ MPS 40 geostor VIH RW VRC 700, VR 70 Csatlakozó kiosztás VR 70 S1 S4 = nincs használatban S5 = Előremenő hőfokérzékelő S6 = Előremenő hőfokérzékelő R3/4 = nincs használatban R5/6 = Három utas keverő Beállítás VRC 700 rendszerséma beállítás: 8 VR 70 modul beállítása: 1 Vaillant Saunier Duval Kft. 80 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

83 Ismertetés Családi ház egyetlen (felületfűtési) körrel. A fűtésről és a használati meleg víz készítéséről csak a hőszivattyú gondoskodik. A használati melegvíz-készítést szolárrendszer támogatja. A bivalens használati melegvíz-tárolót az érvényben lévő ivóvíz védelmi szabványoknak és előírásoknak megfelelően kell kialakítani. Lehetséges hőforrások: _1_2_3_4 Figyelem! A névleges tömegáramot min. 35%-ban kell átkeringtetni az önálló helyiség-szabályozó szelep nélküli referencia helyiségen. A hőszivattyú fűtési teljesítményét a melegvíz-tároló csőkígyójának figyelembe vétele mellett kell kiválasztani: 11 kw névleges teljesítményig a geostor VIH RW 400 B HMV tartály felső csőkígyója használható. Maximum 2600 liter/óra átfolyásig a VWZ MPS 40 kompakt hidraulikus egység használható. A hőszivattyú hűtéstechnikai beállítása: nincs hűtés Rendszerkomponensek flexotherm VWF (5-11 kw) geostor VIH RW 400 B aurotherm VFK, auroflow VMS 70 VRC 700, VR 70 VWZ MPS 40 Csatlakozó kiosztás VR 70 S1 = Tároló hőmérséklet-érzékelő (felső) S2 = Tároló hőmérséklet-érzékelő (alsó) S3 S4 = nincs használatban S5 = Kollektor hőfokérzékelő S6 = Hozamérzékelő R3/4 = nincs használatban Beállítás VRC 700 rendszerséma beállítás: 8 VR 70 modul beállítása: 6 Vaillant Saunier Duval Kft. 83 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

86 Ismertetés Családi ház egyetlen kevert (felületfűtési), amelyben szolár rendszer támogatja a fűtést és használati meleg víz készítését. A multifunkciós tartályt az érvényben lévő szabványoknak és előírásoknak megfelelően kell kialakítani. Lehetséges hőforrások: _1_2_3_4 A hőszivattyú hűtéstechnikai beállítása: nincs hűtés Rendszerkomponensek flexotherm VWF allstor VPS aguaflow VPM W auroflow VPM S aurotherm VFK VRC 700, VR 70 Csatlakozó kiosztás VR 70 S1 = Tároló hőmérséklet-érzékelő (puffer) S2 = Tároló hőmérséklet-érzékelő (puffer) S3 = Tároló hőmérséklet-érzékelő (puffer) S4 = Előremenő hőfokérzékelő S5 = Előremenő hőfokérzékelő S6 = Előremenő hőfokérzékelő R3/4 = nincs használatban R5/6 = Három utas keverő Beállítás VRC 700 rendszerséma beállítás: 8 VR 70 modul beállítása: 3 Vaillant Saunier Duval Kft. 86 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár

89 Ismertetés Két kevert fűtési körrel ellátott családi vagy ikerház, amelyben a hőszivattyú és a rásegítő hőtermelő együtt támogatja a fűtő- és melegvíz-készítő rendszert. A bivalens használati melegvíz-tárolót az érvényben lévő ivóvíz védelmi szabványoknak és előírásoknak megfelelően kell kialakítani. Lehetséges hőforrások: _1_2_3_4 Figyelem! Maximum 2600 liter/óra átfolyásig a VWZ MPS 40 kompakt hidraulikus egység használható. Amennyiben nincs beépített tágulási tartály, kiegészítő membrános fűtési tágulási tartályt kell a meleg víz töltő körébe betervezni. A hőszivattyú fűtési teljesítményét a melegvíz-tároló csőkígyójának figyelembe vétele mellett kell kiválasztani: 7 kw névleges teljesítményig a geostor VIH RW 400 B HMV tartály alsó csőkígyója használható. A hőszivattyú hűtéstechnikai beállítása: nincs vagy aktív hűtés Rendszerkomponensek flexotherm VWF (5 kw) ecotec VU < 37 kw VWZ MPS 40 VRC 700, VR 32, VR 70, VR 91 geostor VIH RW 400 B Csatlakozó kiosztás VR 70 S1 S4 = nincs használatban S5 = Előremenő hőfokérzékelő S6 = Előremenő hőfokérzékelő R3/4 = Legionellák elleni védelem Beállítás VRC 700 rendszerséma beállítás: 12 VR 70 modul beállítása: 1 VR 32 ebus csatoló címkapcsoló beállítás: 2 Vaillant Saunier Duval Kft. 89 / 126. oldal Vaillant hőszivattyúk kapcsolási példatár
