1 MENERGA komfort légkezelõ berendezés Típus: Trisolair solvent háromfokozatú rekuperatív hõvisszanyerõvel hõmérséklet hatásfok 80 % felett Bypass zsalu és visszakeverõ zsalu opcióként rendelhetõ MENERGA Trisolair a komfort légkezelõ berendezések új generációja

2 M ENERGA komfort légkezelõ berendezés háromfozatú hõvisszanyeréssel Típus: Trisolair solvent A Trisolair berendezés háromfokozatú lemezes hõcserélõje a MENERGA -dupla-lemez hõcserélõjének továbbfejlesztett változata. Ennél az új megoldásnál a levegõfordító zóna, ellen áramú hõcserélõként van kialakítva, ezenkívül a hõcserélõ felület is megnövekedett. A berendezés hét méretben 300 m 3 /h-tól m 3 /h-ig áll rendelkezésre. A berendezés elemeinek a kiválasztásánál és méretezésénél a minél kisebb belsõ ellenállás megvalósítása volt a cél. Mind a hét készülék azonos alapkonstrukcióra épül, ami a következõ részekbõl áll: kereszt-ellen-keresztáramú polipropilén hõcserélõ, egy elszivott levegõ-, és egy frisslevegõ szûrõ G4- es szûrõ osztályban kazetta formában. Opcióként lehetséges a berendezésbe bypass zsalut elhelyezni a szabad hûtés üzemhez, ill. visszakeverõ zsalut a hõmérséklet szabályozáshoz. A készülékbe beépített frisslevegõ-kidobott levegõ zsalu biztosítja, a hõcserélõ, leolvasztási funkcióját. A berendezés speciális rezgés szigetelõ lábakon áll. A lábak segítségével a b erendezé s m agassága is á llítható. Minden készülék a legmodernebb ventilátor-, és motor technológiával van felszerelve. A ventilátorok méretezése lehetõvé teszi a berendezések nagy térfogatáram tartományban való használhatóságát. Üzemállapotok (+) Külsõ levegõ 1 Alacsony külsõ hõmérséklet esetén a hõvisszanyerõ 80%- ban visszanyeri a terembõl elszívott levegõ hõjét, 100% frisslevegõs üzemben. Az ennek megfelelõen alacsony szellõ zési h õveszteséget a fû tõ ka lorife r fedezi. A berendezésbe beépítésre kerülõ fûtõkalorifer szükség esetén tra n szm isszió s h õ veszte ség fe dezésére is képes. (+) 2 Külsõ levegõ A berendezésbe beépített leolvasztási lehetõséggel a hõcserélõ visszakevert üzemben olvasztható le, pótlólagos fûtõenergia felhasználása nélkül. (+) 3 Külsõ levegõ Emelkedõ külsõ hõmérséklet esetén elõször a fûtõkalorifer szabályoz le. H a ennek ellenére m ég alacsonyabb hõvisszanyerés szükséges, nyit a folyamatos szabályozással ellátható bypass zsalu a hõvisszanyerõ felett addig, amíg a kívánt befúvási hõmérsékletet ki nem szabályozza. A hõvisszanyerõ teljes kikerülése is lehetséges (szabad hûtés üzem). Leeeeeer (+) 4 Külsõ levegõ A te re m fe lfû té s e a kívánt h õ m é rs é kle té rté k re a használatbavétel kezdetén. Tiszta visszakevert üzemben a frisslevegõ-, és kidobott levegõ zsalu zárva van. Az elszívott levegõ szükség esetén a szivattyús melegvízfûtésû kaloriferen felmelegszik. Bypass-, és visszakeverõ zsalu = opció MENERGA Trisolair a komfort légkezelõ berendezések új generációja

3 MENERGA komfort légkezelõ berendezés háromfokozatú hõvisszanyeréssel Típus: Trisolair Mûködési leírás MENERGA Kft. H-1112 Budapest, Péterhegyi út 48. Tel.: Tel. / Fax: menerga@menerga.hu. Feladat Az ember számára kellemes teremklíma megteremtéséhez a levegõminõség elõírt értéken tartásához a teremlevegõ rendszeres frisslevegõvel való megújítása szükséges. Különösen igaz ez azokra a területekre ahol sok személy tartózkodik a teremben pl.: gyûléstermek, színházak, mozik, konferenciatermek, sportlétesítmények torna-, és sportcsarnokok, fitness klubok, teniszcsarnokok, eladó terek, múzeumok, éttermek, tekepályák, kapcsolóhelységek stb.. Ezeken kívül számos ipari alkalmazásban a meghatározott terem légállapot eléréséhez, a levegõ kezelése szükséges. A ki-be szellõztetés hagyományos folyamatában, a szennyezõanyagokkal terhelt teremlevegõ kicserélése a külsõ friss levegõre télen magas energiafelhasználáshoz vezet, a hideg külsõ levegõ felmelegítésébõl adódóan. Nyáron a meleg külsõ levegõt hûteni kell, a kellemes teremklíma megteremtéséhez. A háromszoros rekuperatív hõvisszanyerõvel rendelkezõ Trisolair berendezés gazdaságos módon oldja meg ezeket a feladatokat: Télen, a kidobott levegõbõl való hõvisszanyeréssel elõmelegíti a befújt levegõt. Nyáron az elszívott levegõbõl való hideg-visszanyeréssel hûti a külsõ levegõt. A Trisolair légkezelõ berendezés, a kereszt-ellenkeresztáramú lemezes hõcserélõjének köszönhetõen, háromfokozatú hõvisszanyeréssel dolgozik, és a 80% feletti hõmérséklet visszanyerõ hatásfoka miatt az üzemeltetési költségek különösen alacsonyak. Mûködés A Trisolair berendezés szíve a háromszoros polipropilén lemezes hõcserélõ, amin kereszt-ellen-keresztáramban áramlik át egyik oldalon az elszívott-, és kidobott levegõ, a másikon a külsõ-, és befújt levegõ. Téli üzem Téli üzemben a terembõl elszívott levegõ érezhetõ hõjét (alacsony külsõ hõmérséklet esetén a rejtett hõ egy részét is) elvonja a berendezés és átadja a külsõ frisslevegõnek. A lehûtött teremlevegõ a szabadba távozik, az elõmelegített külsõ levegõ, a szivattyús melegvízfûtésû léghevítõ kaloriferen átáramolva a kívánt hõmérsékletre utófûtve a terembe beáramlik. Alkalmazástól függõen lehetõség van a befújt levegõ mennyiségének növelésére visszakeverés által (kiegészítõ zsalu szükséges). Visszakevert üzem esetén a készülék léghevítõ berendezésként is üzemeltethetõ. Átmeneti idõszakban való üzemelés esetén fennáll a veszélye különösen nagy belsõ hõterhelés esetén a terem túlfûtésének. Ilyen alkalmazási esetekben a berendezés kiegészíthetõ egy hõcserélõ megkerülõ bypass-zsaluval, mely lehetõvé teszi a szabályozott hõvisszanyerést. Ebben az esetben a frisslevegõ egy része a hõvisszanyerõ felett van vezetve. Nyári üzem Nyári üzemben a Trisolair-klímaberendezés a hideg visszanyerésére is képes. Ameddig a terembõl elszívott levegõ hõmérséklete a külsõ levegõ hõmérséklete alatt van, a frisslevegõ a háromszoros hõvisszanyerõben a hidegebb elszívott levegõ segítségével elõhûl. Amennyiben nyári üzemben a külsõ hõmérséklet a teremhõmérsékletnél hidegebb, a berendezés szabad hûtési üzemben üzemelhet, ha rendelkezik bypasszsaluval. Ebben az esetben a frisslevegõ teljes egészében a hõvisszanyerõ felett vezetve azt kikerülve áramlik át a berendezésen. Légszûrés A levegõ minden üzemállapotban szûrve van. A légszûrõkön csak az elszívott levegõ vagy a frisslevegõ van keresztül vezetve a kevert levegõ nem. Szabályozás A berendezés DDC-szabályozással van ellátva. A kívánt hõmérséklet érték, a hõmérséklet-szabályozóban van beállítva. A fûtési szelep hõmérséklet szabályozója fokozatmentesen dolgozik. Az egyes üzemállapotok (hõ-, hideg -visszanyerés, bypass-zsaluval ellátott berendezések esetén: szabályozott hõvisszanyerés, szabad hûtés) a kívánt és valós értékek összehasonlításával vannak beállítva. Funkció bõvítések Igény szerint a Trisolair berendezések a klímatechnika különbözõ elemeivel egészíthetõek ki: Hidegvizes léghûtõ Beépített mechanikus hûtés (kompresszoros hûtõgép), kompresszor, elpárologtató, kondenzátor a készülékbe beépítve. Berendezés koncepció A MENERGA-klímaberendezés kompakt felépítésû és tartalmaz minden szükséges építõelemet a fûtéséhez és szellõztetéséhez beleértve minden szabályozó és vezérlõ elemet. Mielõtt a gép elhagyja a gyárat egy próbaüzemen fut át, ahol minden üzemállapotát kontrollálják és mindegyik szabályozót optimálisan beállítanak, hogy a berendezés gazdaságos üzemmódja biztosítva legyen. A mûszaki változtatás jogát fenntartva MENERGA mûszaki katalógus

4 MENERGA komfort légkezelõ berendezés háromfokozatú hõvisszanyeréssel Típus: Trisolair Kiírási szöveg - berendezés leírás 52.2 Készülékház Horganyzott acéllemez profilból álló belül szigetelt, zárt keret. Fedél (22mm) kétrétegû, hõhídmentes, horganyzott minden oldalról mûanyaggal bevont acéllemez, belsõ szigeteléssel. Kiváló ellenálló képességû dupla-ajakos tömítés, mely légtömör túlnyomás és depresszió esetén is. Minden fedél hõhídmentes gyorszárakkal, vagy ajtónak kiképezve stabil zsanérokkal a légszûrõk karbantartásához. Négy légcsatorna csatlakozó csonkokkal, felcsavarozott csatlakozó-kerettel (20 mm) Rezgéscsillapító 1készlet rezgéscsillapító lábnak kialakítva, állító-csavarral állítható magasság mm. Zsalurendszer 2 légszabályzó zsalu. Egy-egy szabályozózsalu a kidobott-, a frisslevegõhöz.. A zsaluk kialakítása DIN 1946 szerinti, ellentétes állású, üreges préselt alumínium profilú, beépített tömítéssel és kis súrlódási veszteségû ABS mûanyag fogaskerekekkel. Zárt állapotban használható a hõcserélõ leolvasztásához visszakevert üzemben. Befúvó és elszívó ventilátor egység Nagyteljesítményû ventilátor járókerék egy oldalról szívó, hátrahajló lapátozással, csigaház nélkül magas hatásfok és halk mûködés. A járókerékbe épített külsõ forgórészû elektromotor (ec-motor). Motorházba épített kommutáló egység a motor szabályozásához és a fordulatszám beállításához. A beömlõ nyíláson körvezeték a statikus nyomás érzékeléséhez optimálisan a járókerék méretéhez illesztve. A motor és a járókerék a készülék házban gumi rezgés-csillapítóra szerelve. A járókerék a motorral együtt kiegyensúlyozva. Térfogatáram meghatározás tõl lehetséges (opció) A terhelésfüggõ térfogatáram szabályozáshoz a berendezésben található egy nyomásmérõ készülék (körvezeték) a ventilátor járókerék beömlõ nyílásában és egy statikus nyomásmérési hely a ventilátor szívóterében. Nyomásérzékelés a berendezésbe beépített nyomásérzékelõ dobozzal, térfogatáram meghatározás a hatásos nyomás alapján és kijelzés a MENERGA- CONTROLLER-en. A teljes egység a DDC-ben programozva van. - MENERGA mûszaki katalógus Nyomáskülönbség érzékelõ A befúvó-, és az elszívó ventilátor hatásos nyomáskülönbségének mérése U-csöves manométer-rel lehetséges (opció): A befúvó-, és az elszívó ventilátor hatásos nyomáskülönbségébõl és jelleggörbébõl a szállított térfogatáram meghatározása és kijelzése a DDC-n. Légszûrõk 1 készlet levegõszûrõ az elszívott-, és a frisslevegõhöz, könnyen cserélhetõek, G4-es szûrõosztály. A szûrõfelület 15-szöröse az átáramlás keresztmetszetének. Háromszoros hõvisszanyerõegység Tripla kereszt-ellen-keresztáramú lemezes hõcserélõ polipropilénbõl, a berendezés teljes szélességében. Ezáltal a lehetõ legkisebb nyomásveszteség a lehetõ legmagasabb hatásfok mellett a teljes külsõ hõmérséklet tartományban. Sav-, és lugálló, magasfokú korrózió-, és idõállóság. Tûzvédelmi osztály B1 DIN 4102 szerint. Cseppleválasztó és kondenzátum elvezetés szifonnal a berendezés alatt. Fûtési szektor 1 szivattyús melegvízfûtésû léghevítõ kalorifer, kihúzható, réz csövekbõl rápréselt alumínium lamellákkal, vízcsatlakozások a berendezés homlokfelületén, beleértve a menetes csatlakozású 3-útu keverõszelepet meghajtó motorral és fagyvédelmi termosztáttal. A szelep és a csatlakozó csövek a berendezéssel együtt szállítva, a kivitelezõ által beépítve. Kapcsoló-, és szabályozó berendezések Minden a berendezésbe beépítésre kerülõ szabályozó-, vezérlõ-, és meghajtó egység a kapcsolószekrénybe készre bekábelezve és bekötve. A kapcsolószekrény a berendezésre rászerelve. A kapcsolószekrényben bekötõ kapcsok a fõ áram betáphoz, a szabályozó vezetékekhez, fõ-, és szerviz kapcsolóhoz a berendezés áramtalanítása számára, biztosítékokhoz és a motorvezérléshez szükséges valamennyi komponenshez úgymint motorvédelem, kapcsolók stb.. Elektromos bekötõ kapcsok a külsõ mérõ-, és szabályozó jelek bekötéséhez. Elektronikus szabályozókészülék MENERGA-CONTROLLER DDC 04, mely a következõ részekbõl áll: A mûszaki változtatás jogát fenntartva MENERGA Kft. H-1112 Budapest, Péterhegyi út 48. Tel.: Tel. / Fax: menerga@menerga.hu.

5 MENERGA komfort légkezelő berendezés háromfokozatú hővisszanyeréssel Típus: Trisolair MENERGA HUNGÁRIA Energiatechnikai Kft.. H-1112 Budapest, Péterhegyi út 48.. Tel.: Fax: Honlap: Hardware Kezelő-, és kijelző egység érték beadó-, és kezelőkapcsolómezővel, kétsoros LCD-képernyő a beállított és a mért értékek, zsaluállások, üzemórák és üzemjelentések kijelzésére, valamint többszínű LED-ek az üzem-, és a hibajelentésekhez. Szabadon programozható microcontroller Watchdog-működési felügyelettel, valós idő órával automatikus téli nyári időszámítás átkapcsolással, digitális és analóg be-, és kimenetek, RS 485 interface a programozáshoz. A program és az óracsatornák áramkimaradás esetén biztosítottak. A mérő szenzorok: külső hőmérséklet, befújt levegő hőmérséklet, elszívott levegő hőmérséklet és páratartalom a berendezésbe beépítve és bekötve. Egy kiegészítő külső hőmérsékletérzékelő a berendezéssel együtt szállítva a kivitelező által felszerelve és bekötve. Software Szabályozó-, és vezérlő funkciók Üzemmód választás: kézi-, és automata üzem választható a kezelőfelületről. Az óracsatornában programozható üzemidők. Szállított térfogatáram: 2 előre beállított érték közül lehet választani. Szűrő felügyelet: a maximális nyomásveszteség határérték beállítható, kijelzés a hibagyűjtőn. Érzékelő felügyelet: rövidzár ill. vezeték szakadás esetén hibajelentés. Hibajelentések: felosztva A-hibára és B-hibára kijelzés a LED-ekkel és/vagy a display kijelzőn szöveges formában. A hibagyűjtő potenciálmentes kapocsra kivezetve a távolsági kijelzéshez. Hőmérsékletszabályozás Elszívott levegő hőmérsékletérzékelő és befújt levegő hőmérsékletérzékelő a berendezésbe beépítve. Elszívott levegő kívánt értékének beállítása a DDC-ben. Folyamatos szabályozása az opcióként rendelhető fűtési szabályozószelepnek és bypass-zsalunak. Fűtési szivattyú-szabályozás (opció) Fűtési keringtető szivattyú szabályozása. Bypass-zsalu (opció) Beépített bypass-zsalu a hővisszanyerő megkerüléséhez, folyamatosan szabályozott zsalumozgató motorral Visszakeverő zsalu (opció) Visszakeverő zsalu állítómotorral és szabályozással. Térfogatáram meghatározás solvent-rendszer , (opció) A teljesítményfüggő térfogatáram szabályozás a következő alkotórészeket tartalmazza: egy nyomásmérő készülék (körvezeték) a ventilátor beömlő nyílásában és statikusnyomás mérőből a ventilátor szívóterében. A szállított térfogatáram érték kijelzése a DDC-n. Levegő irányok: Standard kialakítás befúvás és elszívás baloldalon. Kiegészítők/alternatívák - kezelőoldal változtatása - szűrőosztály változtatása - berendezésbe beépített nedvesítő - hűtőkalorifer - alapkeret A műszaki változtatás jogát fenntartva MENERGA műszaki katalógus

6 MENERGA komfort légkezelő berendezés háromfokozatú hővisszanyeréssel Típus: Trisolair Műszaki adatok Típus D D D D D D D Névleges légszállítás m 3 /h Hővisszanyerő hőmérséklet hatásfoka % 80 felett Külső nyomásveszteségek Frisslevegő-befúvó légcsatorna 1) Pa Elszívó-kidobó légcsatorna 1) Pa Hangnyomásszint Elszívócsonk 1) db(a) Kidobócsonk 1) db(a) Frisslevegőcsonk 1) db(a) Befúvócsonk 1) db(a) Motor teljesítményfelvétel Befúvó ventilátor 2) kw 0,14 0,29 0,38 0,52 0,62 0,78 1,03 Elszívó ventilátor 2) kw 0,11 0,18 0,27 0,38 0,48 0,61 0,88 Befúvó ventilátor 1) kw 0,19 0,38 0,52 0,69 0,80 1,02 1,34 Elszívó ventilátor 1) kw 0,19 0,25 0,38 0,50 0,61 0,78 1,11 Áramfelvétel max. A 7,2 4, Üzemifeszültség 3/N/PE 50 Hz V 230 4) 230 4) 230 4) 230 4) 230 4) Fűtőkalorifer teljesítménye Utófűtő 70/50 C 3) kw 3,9 7,5 11,2 16,3 23,6 31,2 41,3 Vízoldali áramlásiellenállás az utófűtőben kpa 2,0 2,8 3,2 4,1 2,7 5,0 4,9 Vízoldali áramlásiellenállás a szelepen kpa 9,0 4,0 8,3 7,5 6,5 11,0 8,0 Fűtő kalorifer csatlakozás DN 1/2" 1/2" 1/2" 1/2" 3/4" 3/4" 1" Fűtési szelep csatlakozás DN 1/2" 1/2" 1/2" 3/4" 1" 1" 1 1/4" Minden műszaki adat névleges légteljesítményre vonatkozik r = 1,2 kg/m 3 1) közepes szűrőelkoszolódáskor 2) szűrő kezdetei ellenállásakor 3) a levegő belépési hőmérsélete 15 C MENERGA műszaki katalógus 4) 1/N/PE 50 Hz 230V A műszaki adatokat és méreteket a tervezés megkezdésekor egyeztetni A műszaki változtatás jogát fenntartva MENERGA HUNGÁRIA Energiatechnikai Kft.. H-1112 Budapest, Péterhegyi út 48.. Tel.: Fax: menerga@menerga.hu. Honlap:

7 MENERGA komfort légkezelõ berendezés háromfokozatú hõvisszanyeréssel Típus: Trisolair Méretek AU ZU1 B 480 Külsõ levegõ BE KL AU2 ZU2 H 640 MENERGA HUNGÁRIA Energiatechnikai Kft.. H-1112 Budapest, Péterhegyi út 48.. Tel.: Fax: menerga@menerga.hu. Honlap: FO1 H1 FO2 250 EL KI AB1 L 210 = Kapcsolószekrény csak a és as típusoknál Tükörkép kialakítás és berednezés osztás lehetséges / kapcsolószekrény méretek csak irányadóak Géptípus L B H AB1 AB2 ZU1 ZU2 FO1 FO2 AU1 AU2 H1 Tömeg 1) = kapcsolószekrény a gépen, a kapcsolószekrény magasságát hozzá kell adni (350 mm). Legnagyobb szállítási egység Géptípus L B H Tömeg 1) ) Minden tömeg kg-ban és a kapcsolószekrénnyel együtt értendõ A szervizmunkákhoz a berendezés kezelõoldala elõtt a B méretnek megfelelõ távolság,de min. 1m szabad hely szükséges AB2 A mûszaki változtatás jogát fenntartva MENERGA mûszaki katalógus

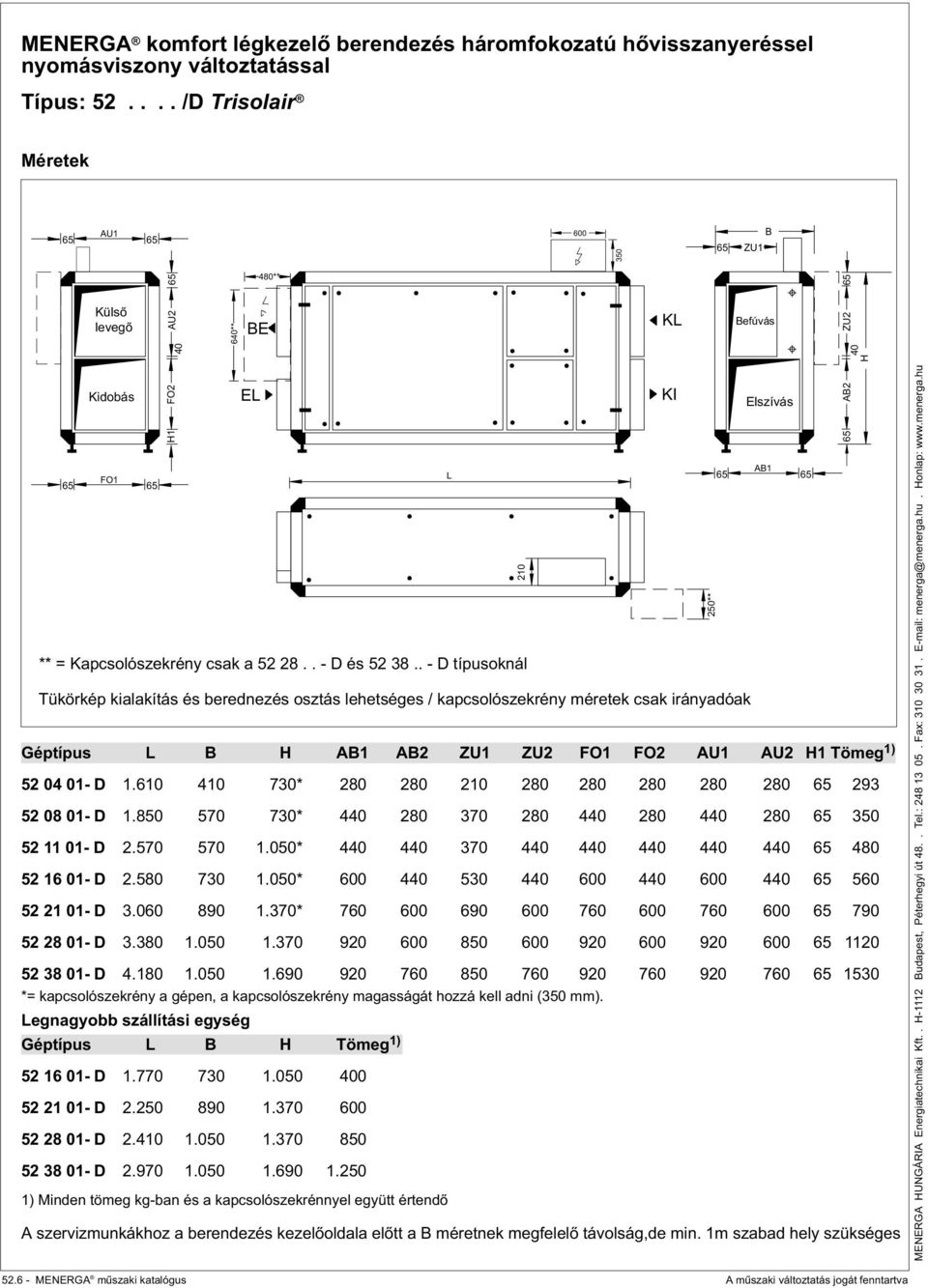

8 MENERGA komfort légkezelõ berendezés háromfokozatú hõvisszanyeréssel nyomásviszony változtatással Típus: /D Trisolair Méretek AU ZU1 B 480 Külsõ levegõ BE KL AU2 640 ZU2 H FO1 H1 FO2 EL KI AB1 L = Kapcsolószekrény csak a D és D típusoknál Tükörkép kialakítás és berednezés osztás lehetséges / kapcsolószekrény méretek csak irányadóak Géptípus L B H AB1 AB2 ZU1 ZU2 FO1 FO2 AU1 AU2 H1 Tömeg 1) D D D D D D D = kapcsolószekrény a gépen, a kapcsolószekrény magasságát hozzá kell adni (350 mm). Legnagyobb szállítási egység Géptípus L B H Tömeg 1) D D D D ) Minden tömeg kg-ban és a kapcsolószekrénnyel együtt értendõ A szervizmunkákhoz a berendezés kezelõoldala elõtt a B méretnek megfelelõ távolság,de min. 1m szabad hely szükséges AB2 MENERGA HUNGÁRIA Energiatechnikai Kft.. H-1112 Budapest, Péterhegyi út 48.. Tel.: Fax: menerga@menerga.hu. Honlap: MENERGA mûszaki katalógus A mûszaki változtatás jogát fenntartva
