1 1.01 Építõelemes légkezelõ berendezések ATL típus TISZTA LEVEGÕ KELLEMES KÖRNYEZET

2 Bemutatkozás A TERMICON RT. ATL légkezelõi sokéves szakmai tapasztalat alapján átgondolt méretsorral és elemválasztékkal, a legmagasabb mûszaki igényt kielégítõ konstrukcióval kerültek megtervezésre. Így a központi légkezelõk a legkülönbözõbb szellõzési, fûtési, klimatizálási és egyéb technológiai célokra is megfelelnek. A számítógépes formátumú dokumentáció, a gondosan megválogatott, kiváló minõségû beépített anyagok és egységek, valamint a szigorú technológia alapján megbízható, üzemképes, hosszú élettartamú, minimális karbantartást igénylõ gépet kínálunk. Építõelemes légkezelõinket ajánjuk m 3 /h légszállítástól m 3 /h légszállításig, alapesetben 18 méretnagyságban. Szükség esetén köztes méretek tervezése és gyártása is lehetséges. A gépeink ideálisan használhatóak áruházak, bevásárlóközpontok múzeumok, színházak ipari csarnokok vásárcsarnokok repülõterek szállodák, vendéglátóhelyek bankok, biztosítók uszodák kórházak, légtechnikai igényeinek kielégítésére, valamint esetenként egyedi megoldásokra is vállalkozunk megadott paraméterekkel egyedi tervezéssel.

3 Kiválasztás A légkezelõk kiválasztása történhet elsõ körben durva elõválasztással az ismertetõnk elemválasztéka alapján, a kívánt légmennyiség szerint. A gép fõ méretei így meghatározhatók. A pontos kiválasztás méretezõ szoftverrel történik, amit a BAUSOFT Bt. készített sokéves szakmai tapasztalatok alapján. A kiválasztást a TERMICON RT. szakemberei végzik a szoftver segítségével, a beküldött légtechnikai paraméterek alapján. Az általunk készített ajánlat tartalmazza a tervezéshez szükséges összes mûszaki paramétert, valamint rajzot a géprõl (doc formátumban). Kérésre a gép rajzát a geometriai méretekkel (dxf formátumban) is tudjuk biztosítani. Az ajánlatunkat levélben, faxon, vagy ben tudjuk megküldeni kívánság szerint. Az ajánlatadás átfutási ideje 1-5 munkanap, a munka nagyságától függõen.

4 Kiválasztó táblázat Légsebesség (m/sec) Légkezelõ Külméret B H Légmennyiség (m 3 /h) , , , ATL Ventilátor

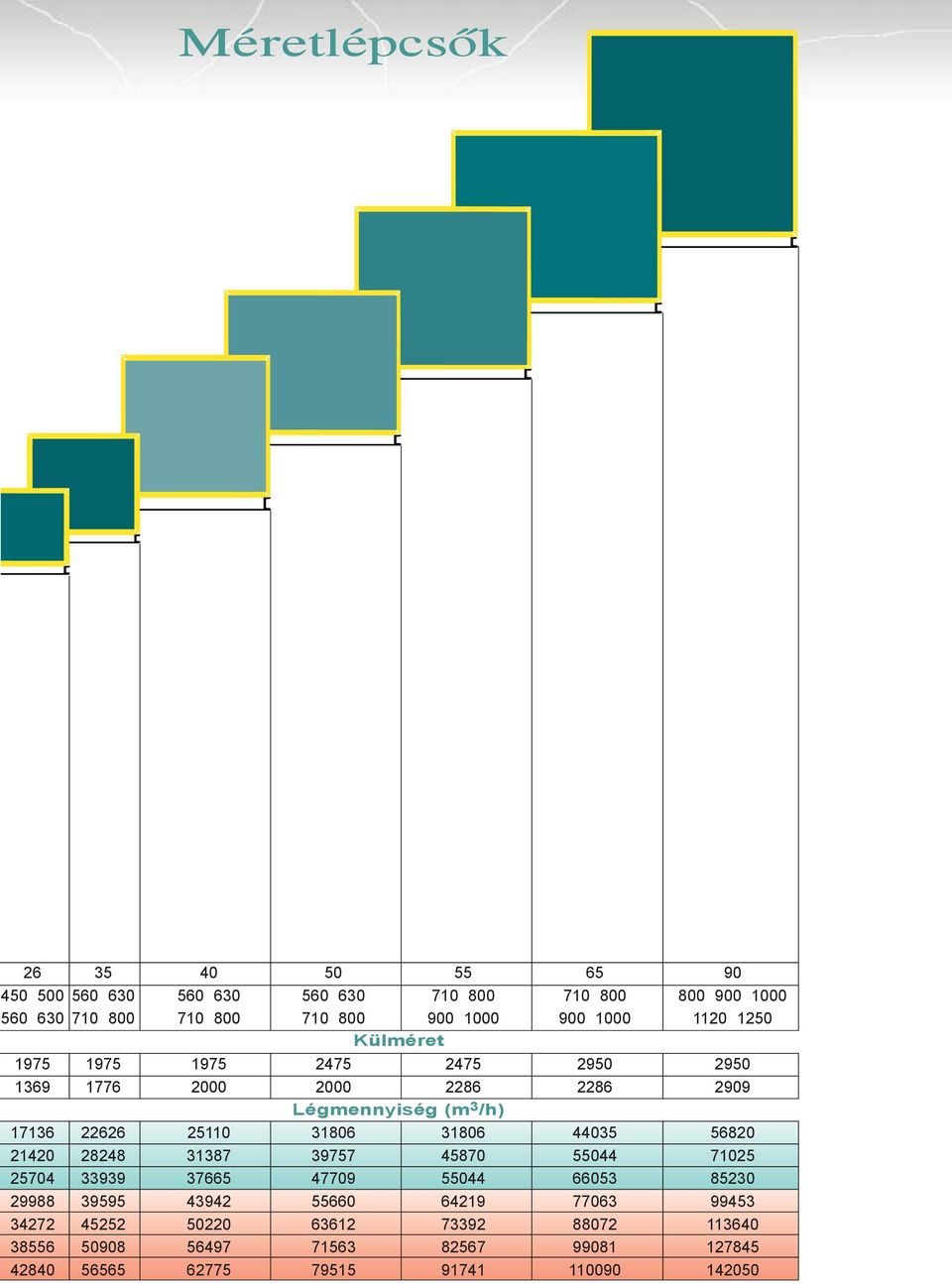

5 Méretlépcsõk Külméret Légmennyiség (m 3 /h)

6 Ventilátor egységek Elemhossz méretek, ventilátor egységek (mm) nagyság a(max) b(max) Lv1 (max) Lv2 (max) Lv3 (max) Lv4 (max) V1: Ventilátor 90 -os házállással V2: Ventilátor 0 -os házállással V3: Ventilátor 90 -os házállással, közbensõ elemként V4: Ventilátor 180 -os házállással

7 Szûrõk és egyéb egységek Elemhossz méretek, szûrõk és egyéb elemek (mm) Lf1 Lf2 Lf3 Ln1 Ls1 Lk1 Le1 nagyság jóságfok jóságfok jóságfok jóságfok jóságfok kulissza kulissza egyedi G3-G4 G3-G4 F5 F7-F9 G3-G4 600 mm 1200 mm méretek F1: Síkszûrõ alapkivitelben 50 mm-es lapszélességgel, csúszósínes kivitelben, G3-G4 jóságfokkal F2: Táskás szûrõ, csúszósines kivitelben, G3-F9 jóságfokkal F3: V szûrõ, csúszósines kivitelben, alapkivitelben 50 mm lapszélességgel, zsírfogós kivitelben is N1: Légnedvesítõ elem, gõzös vagy sûrített levegõs beporlasztással S1: Kulisszás hangcsillapító 600 vagy 1200 mm-es kulisszákkal K1: Kompresszor elem kondenzátor és kompresszor számára E1: Üres elem Megjegyzés: Az F1 és F2 elemek szûrõfészkes kivitelben is készülhetnek. Ebben az esetben az elemhossz 500 mm-rel nõ.

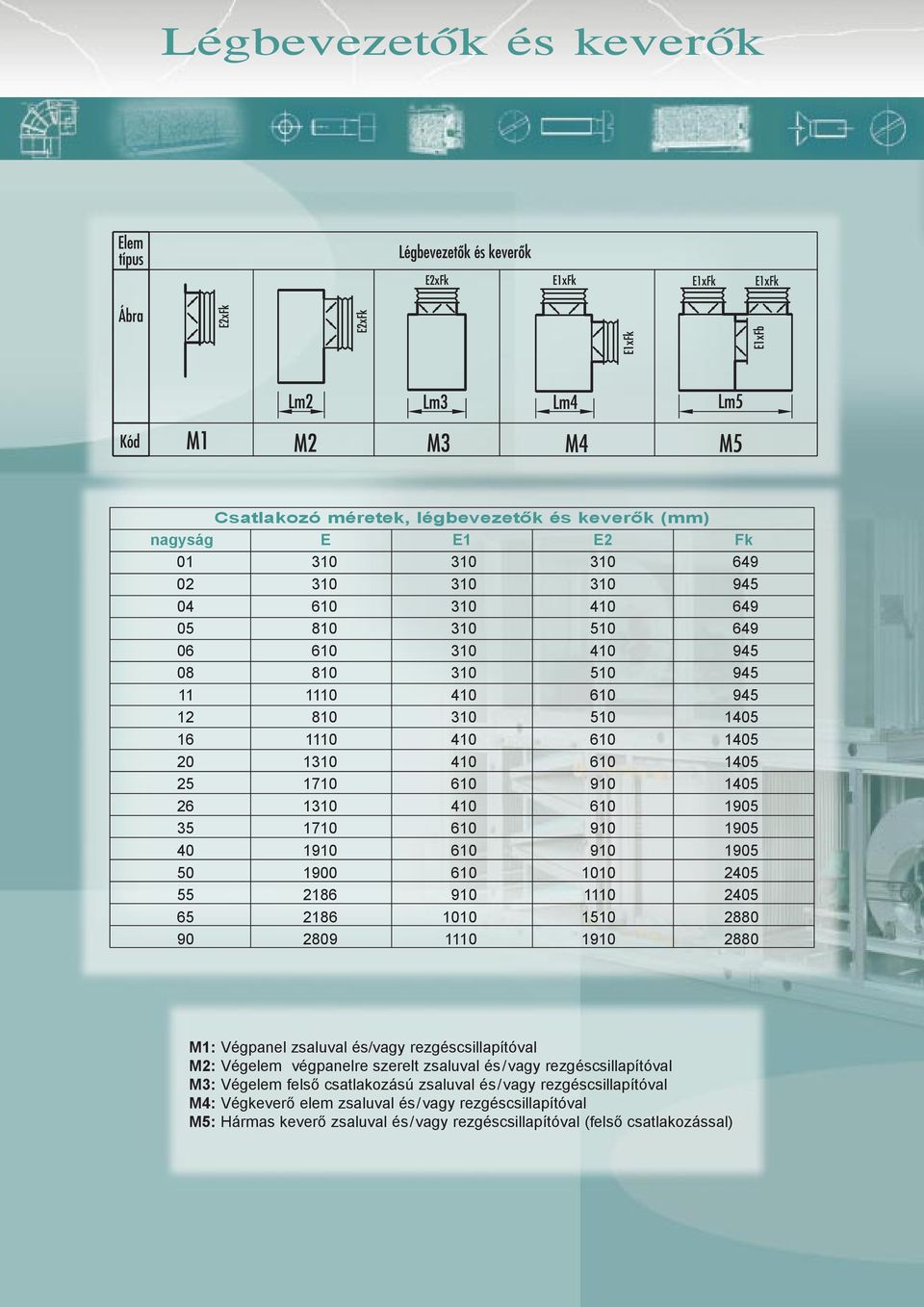

8 Légbevezetõk és keverõk Csatlakozó méretek, légbevezetõk és keverõk (mm) nagyság E E1 E2 Fk M1: Végpanel zsaluval és/vagy rezgéscsillapítóval M2: Végelem végpanelre szerelt zsaluval és/vagy rezgéscsillapítóval M3: Végelem felsõ csatlakozású zsaluval és/vagy rezgéscsillapítóval M4: Végkeverõ elem zsaluval és/vagy rezgéscsillapítóval M5: Hármas keverõ zsaluval és/vagy rezgéscsillapítóval (felsõ csatlakozással)

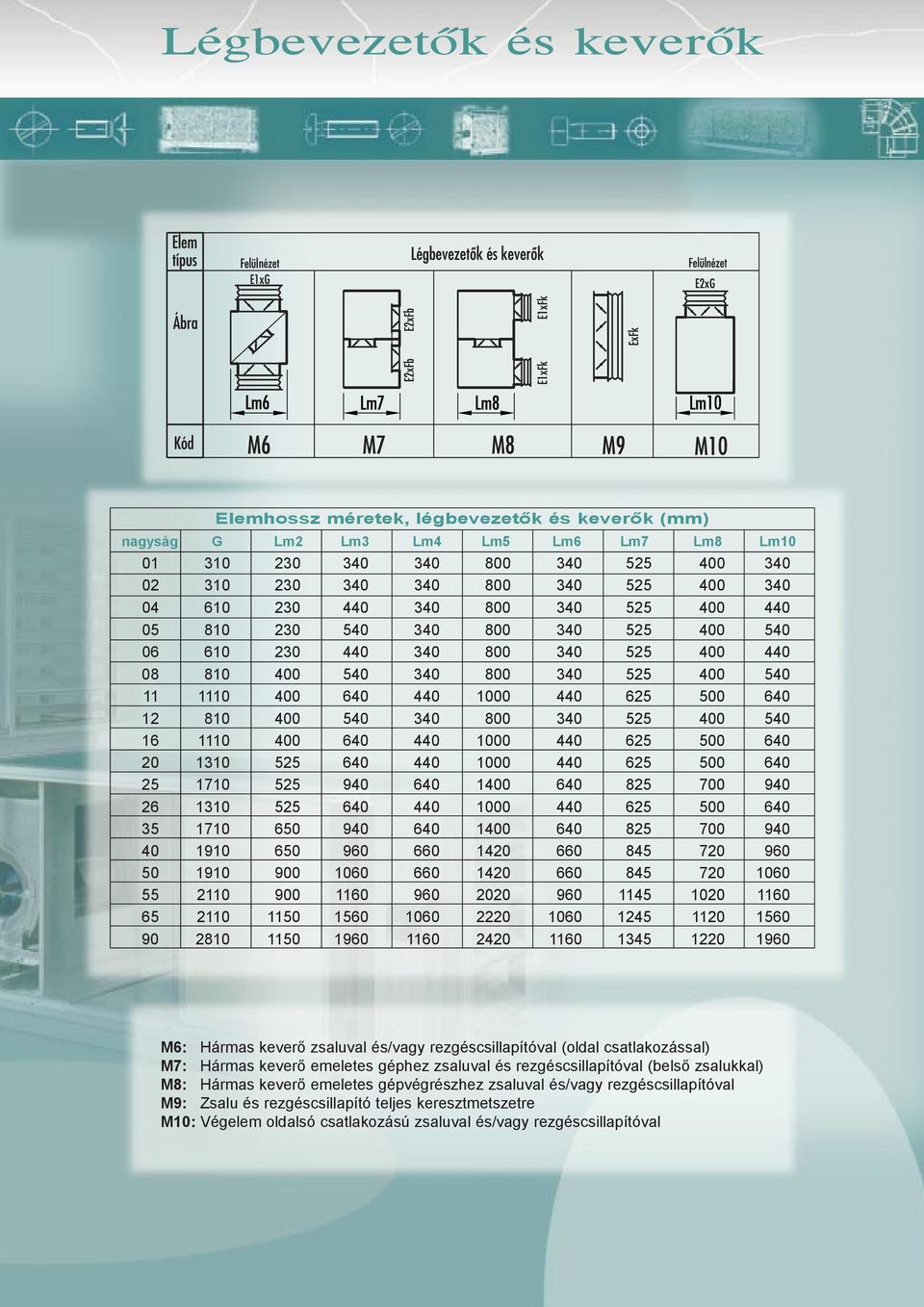

9 Légbevezetõk és keverõk Elemhossz méretek, légbevezetõk és keverõk (mm) nagyság G Lm2 Lm3 Lm4 Lm5 Lm6 Lm7 Lm8 Lm M6: Hármas keverõ zsaluval és/vagy rezgéscsillapítóval (oldal csatlakozással) M7: Hármas keverõ emeletes géphez zsaluval és rezgéscsillapítóval (belsõ zsalukkal) M8: Hármas keverõ emeletes gépvégrészhez zsaluval és/vagy rezgéscsillapítóval M9: Zsalu és rezgéscsillapító teljes keresztmetszetre M10: Végelem oldalsó csatlakozású zsaluval és/vagy rezgéscsillapítóval

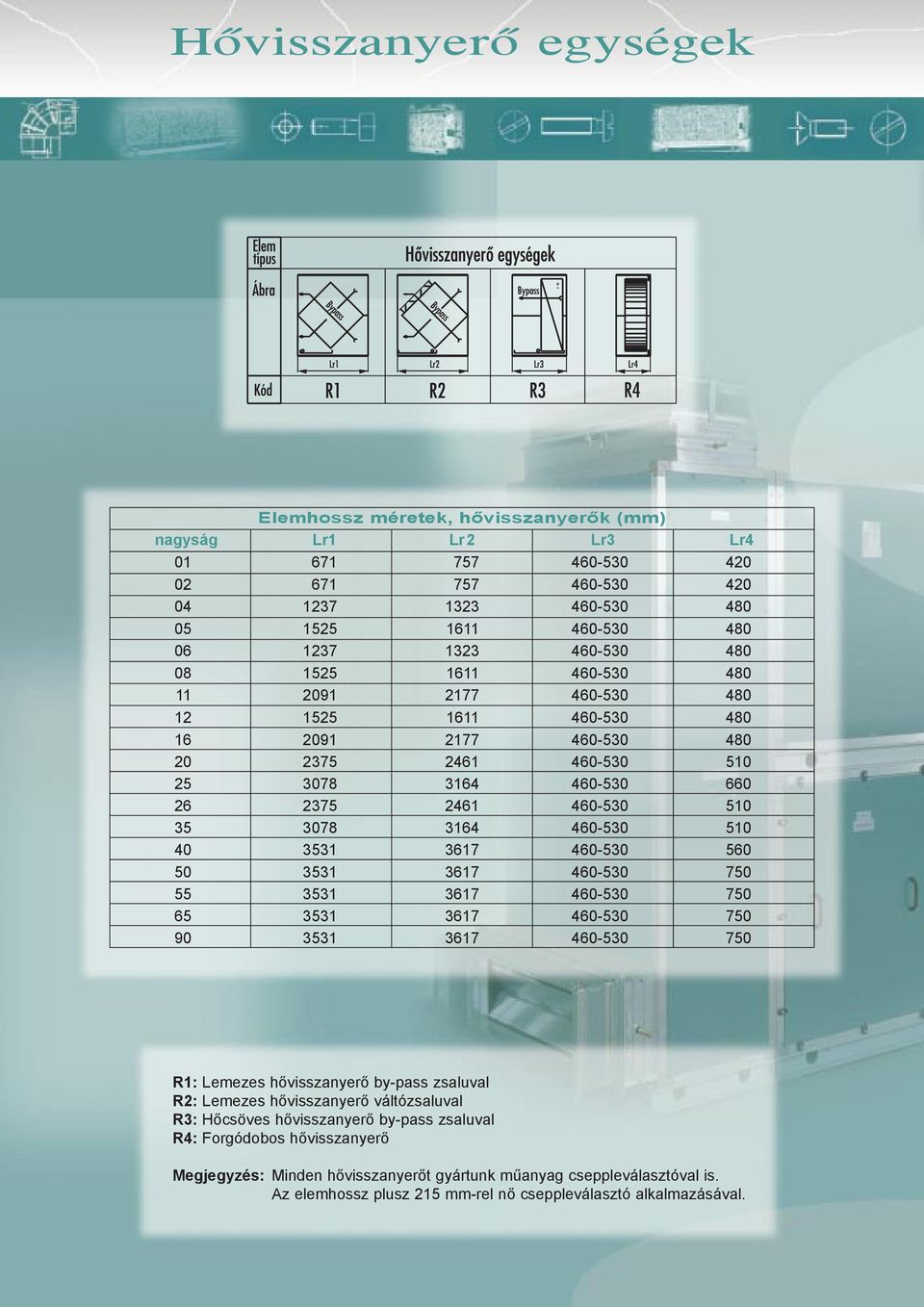

10 Hõvisszanyerõ egységek Elemhossz méretek, hõvisszanyerõk (mm) nagyság Lr1 Lr 2 Lr3 Lr R1: Lemezes hõvisszanyerõ by-pass zsaluval R2: Lemezes hõvisszanyerõ váltózsaluval R3: Hõcsöves hõvisszanyerõ by-pass zsaluval R4: Forgódobos hõvisszanyerõ Megjegyzés: Minden hõvisszanyerõt gyártunk mûanyag cseppleválasztóval is. Az elemhossz plusz 215 mm-rel nõ cseppleválasztó alkalmazásával.

11 Fûtõ és hûtõ egységek Elemhossz méretek, fûtõk (mm) Elemhossz méretek, hûtõk (mm) Lh1 Lh2 Lh3 Lh4 Lc1 Lc2 nagyság 2-3 sor közv. hõterm. közv. hõterm. 4-6 sor 4-6 sor 4-6 sor melegviz. fûtõ villamos gáz közv. köz. fûtõ hûtõ közv. köz. hûtõ H1: Vizes/glycolos fûtõ H2: Villamos fûtõ spirálbordás fûtõbetétekkel H3: Kazán tûztér gáz-/olajfûtéshez H4: Közvetítõközeges max. 8 soros hõvisszanyerõ fûtõ oldal C1: Vizes/glycolos hûtõ cseppleválasztóval C2: Közvetítõközeges max. 8 soros hõvisszanyerõ hûtõ oldal, cseppleválasztóval Megjegyzés: H1 elemet fagyvédõ termosztáttartóval is szállítjuk, az elemhossz mm-rel nõ

12 Konstrukciós felépítés A légkezelõ berendezés alu-extrudált vázszerkezetû. A panel PUR habbal kitöltött horganyzott lemez borítású szendvics szerkezet. A szigetelés vastagsága már az alapkivitelnél is 50 mm. (ATL 40 nagyság felett az alapkivitelû gép tetõ-fenék szigetelés vastagsága 70 mm.) A szigetelés tûzállósága a DIN 4102 szerint B3 PUR kemény hab. A fenék minden esetben szigetelt. Igény esetén opcióként lehetséges a szigetelés ásványgyapottal is DIN 4102 szerinti A1 nem éghetõ tûzállósági besorolással. Az ajtók csak segédeszközzel (hatszögkulccsal) nyithatók, igény szerinti irányban, vagy teljesen levehetõk patás rögzítés esetén. Minden oldalpanel csavarozással utólag is levehetõ, illetve visszaszerelhetõ. Külön kérésre a tetõ-fenék is készülhet ilyen kivitelben. A berendezés masszív "U" szelvényû alapkeretre van szerelve. Az ezen kialakított furatok segítségével lehet a mozgatást elvégezni, illetve az alapkeretet biztonságosan összecsavarozni. Ventilátor Légsebesség (m/sec) ATL A berendezést kültéri kivitelben B is gyártjuk. Ebben az esetben porfestettek a külsõ panelek, növelt H tömítettségû a szerelés, valamint esõvetõ tetõvel és beszívó idommal ellátott a légkezelõ. Típusszín a RAL 5021 vízkék, igény esetén más színben is tudjuk szállítani berendezéseinket.

13 Összeszerelés, kezelhetõség A berendezést alapesetben targoncás mozgatáshoz csúszótalpra szerelve, csapadék ellen fóliával védve adjuk át szállítási egységenként. A szállítás, tárolás során biztosítani kell a gép sérülésmentességét. A fóliát csak közvetlenül az összeszerelés elõtt célszerû eltávolítani. A telepítés az elemek csatlakozási oldalaira tervezett tömítõszalag felragasztásával kezdõdhet. Ezután a szekrényelemeket az elrendezési vázlatnak megfelelõen egymás mellé, illetve fölé kell mozgatni. Összecsavarozás elõtt az elemek alá szükséges helyezni a rezgéscsillapító gumilapokat, majd ellenõrizni egyenletes benyomódásukat. Megfelelõ sík aljzat esetén a berendezés masszív alapkerete elegendõ, nem szükséges külön alapozókeret. Összeszerelés után csak a rögzítéseket kell eltávolítani (ventilátor rugózat, rezgéstompító csatlakozócsonk). A szállításból, tárolásból és összeszereléskor keletkezett szennyezõdéseket el kell távolítani, a szûrõk behelyezése csak ezután történhet meg. A közben elkészített automatika és erõsáramú bekötés után a gép beszabályozása megkezdõdhet. A gép kezelhetõsége miatt a szûrõk kezelési oldalánál minimum 700 mm-t szabadon kell hagyni. A kaloriferek kihúzhatósága érdekében a gép teljes szélességének megfelelõ helyet pluszban biztosítani kell.

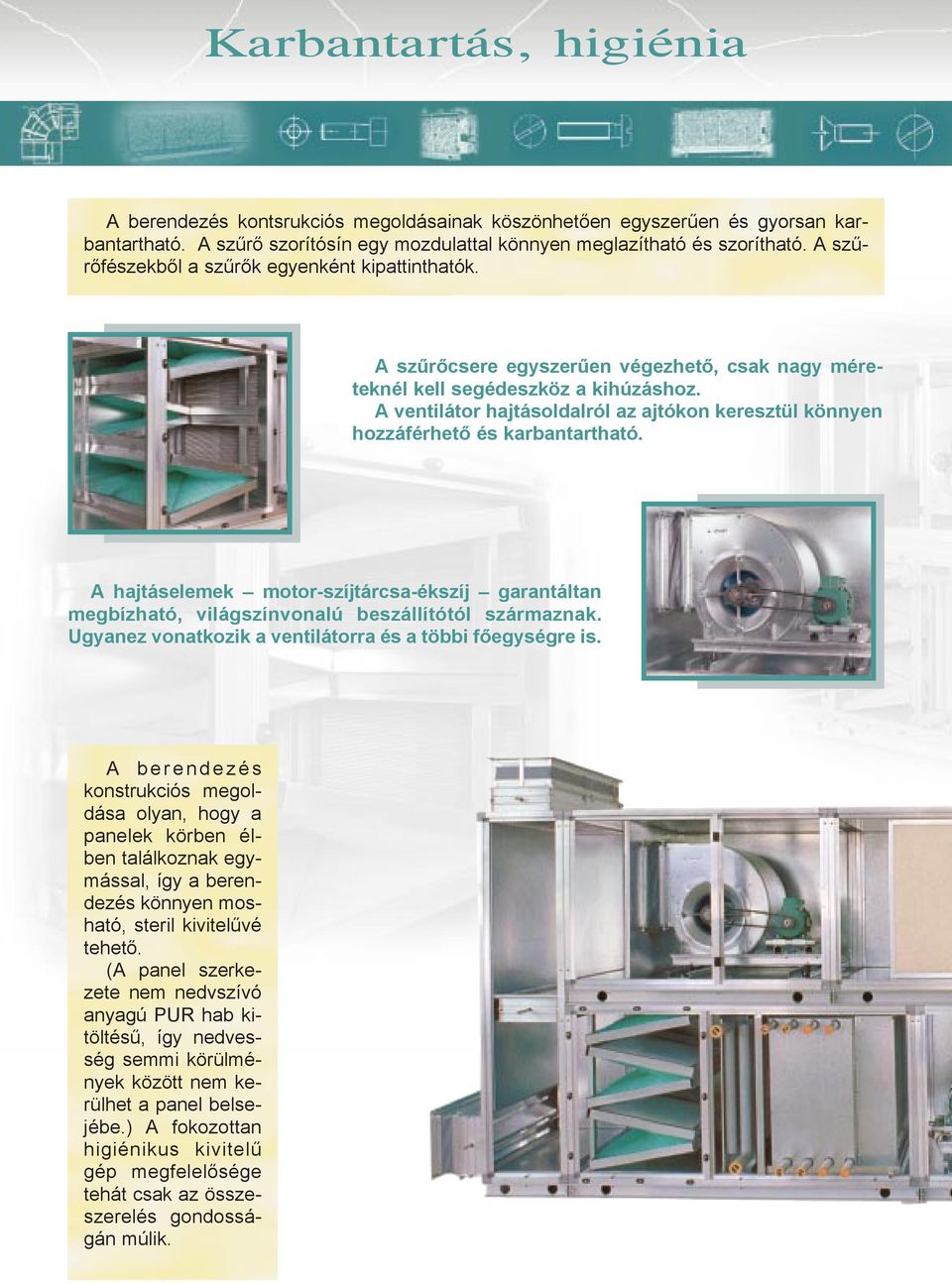

14 Karbantartás, higiénia A berendezés kontsrukciós megoldásainak köszönhetõen egyszerûen és gyorsan karbantartható. A szûrõ szorítósín egy mozdulattal könnyen meglazítható és szorítható. A szûrõfészekbõl a szûrõk egyenként kipattinthatók. A szûrõcsere egyszerûen végezhetõ, csak nagy méreteknél kell segédeszköz a kihúzáshoz. A ventilátor hajtásoldalról az ajtókon keresztül könnyen hozzáférhetõ és karbantartható. A hajtáselemek motor-szíjtárcsa-ékszíj garantáltan megbízható, világszínvonalú beszállítótól származnak. Ugyanez vonatkozik a ventilátorra és a többi fõegységre is. A berendezés konstrukciós megoldása olyan, hogy a panelek körben élben találkoznak egymással, így a berendezés könnyen mosható, steril kivitelûvé tehetõ. (A panel szerkezete nem nedvszívó anyagú PUR hab kitöltésû, így nedvesség semmi körülmények között nem kerülhet a panel belsejébe.) A fokozottan higiénikus kivitelû gép megfelelõsége tehát csak az összeszerelés gondosságán múlik.

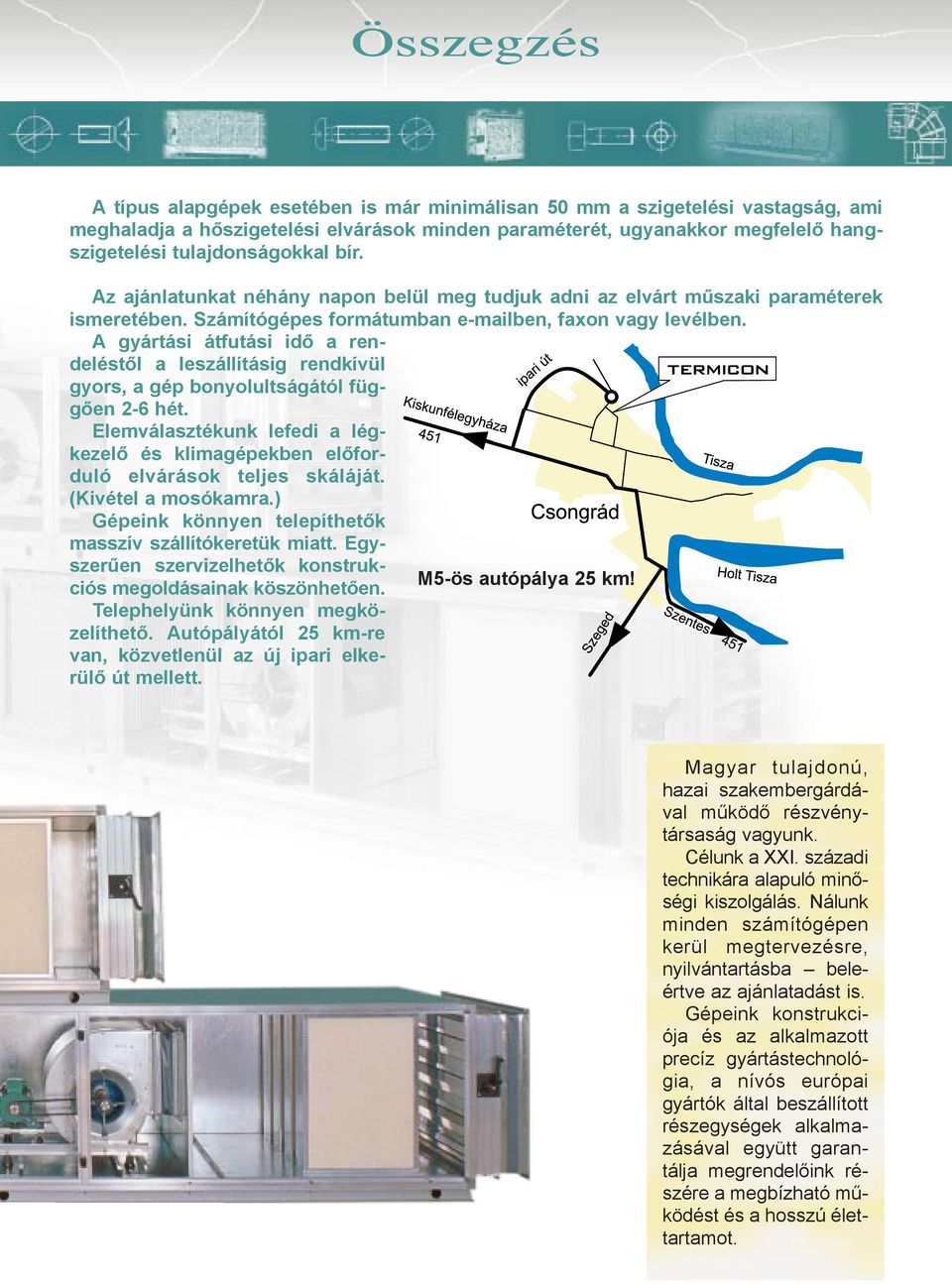

15 Összegzés A típus alapgépek esetében is már minimálisan 50 mm a szigetelési vastagság, ami meghaladja a hõszigetelési elvárások minden paraméterét, ugyanakkor megfelelõ hangszigetelési tulajdonságokkal bír. Az ajánlatunkat néhány napon belül meg tudjuk adni az elvárt mûszaki paraméterek ismeretében. Számítógépes formátumban ben, faxon vagy levélben. A gyártási átfutási idõ a rendeléstõl a leszállításig rendkívül gyors, a gép bonyolultságától függõen 2-6 hét. Elemválasztékunk lefedi a légkezelõ és klimagépekben elõforduló elvárások teljes skáláját. (Kivétel a mosókamra.) Gépeink könnyen telepíthetõk masszív szállítókeretük miatt. Egyszerûen szervizelhetõk konstrukciós megoldásainak köszönhetõen. M5-ös autópálya 25 km! Telephelyünk könnyen megközelíthetõ. Autópályától 25 km-re van, közvetlenül az új ipari elkerülõ út mellett. Magyar tulajdonú, hazai szakembergárdával mûködõ részvénytársaság vagyunk. Célunk a XXI. századi technikára alapuló minõségi kiszolgálás. Nálunk minden számítógépen kerül megtervezésre, nyilvántartásba beleértve az ajánlatadást is. Gépeink konstrukciója és az alkalmazott precíz gyártástechnológia, a nívós európai gyártók által beszállított részegységek alkalmazásával együtt garantálja megrendelõink részére a megbízható mûködést és a hosszú élettartamot.

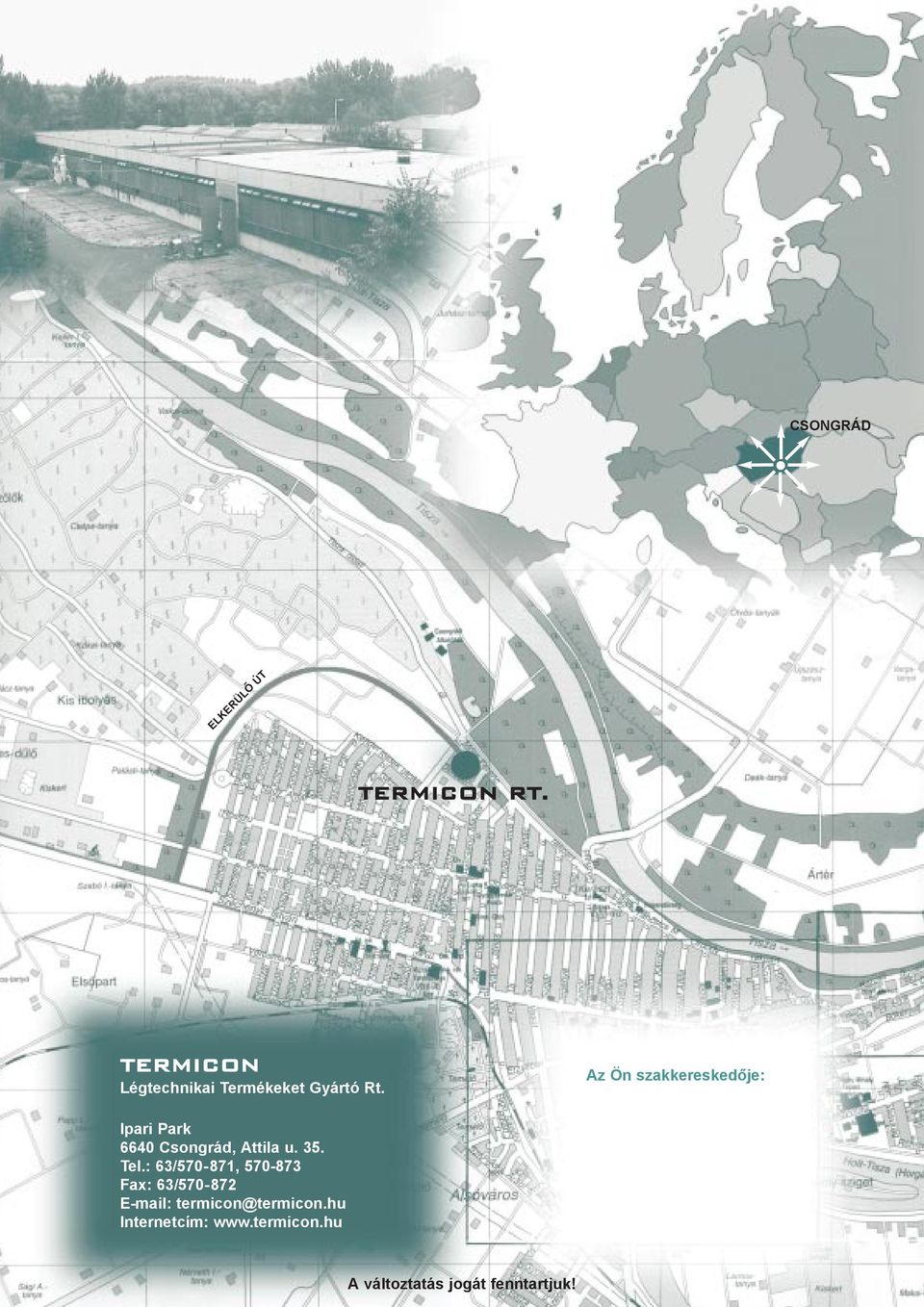

16 CSONGRÁD ELKERÜLÕ ÚT TERMICON RT. TERMICON Légtechnikai Termékeket Gyártó Rt. Az Ön szakkereskedõje: Ipari Park 6640 Csongrád, Attila u. 35. Tel.: 63/ , Fax: 63/ Internetcím: A változtatás jogát fenntartjuk!
