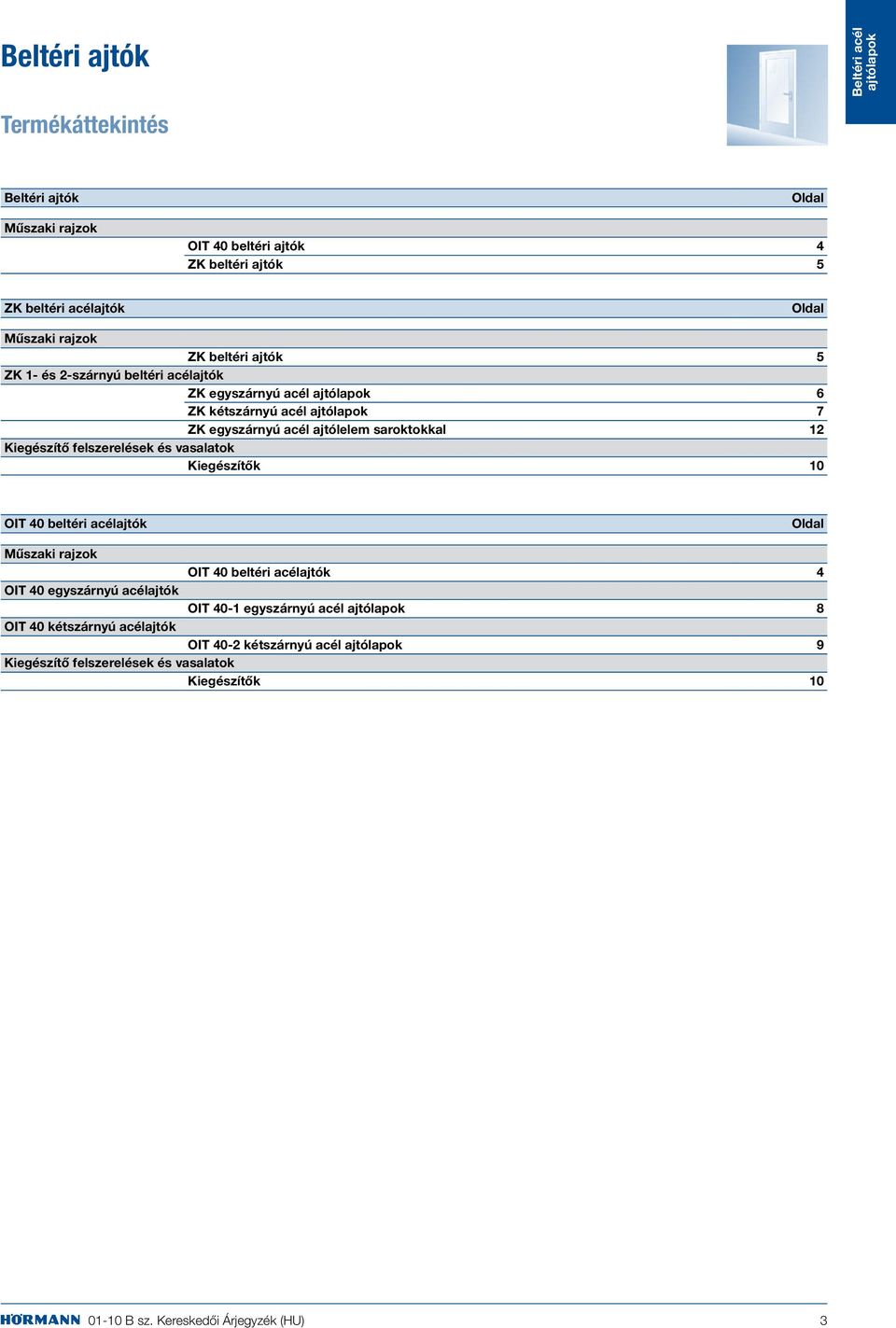

1 Beltéri ajtók Termékáttekintés Beltéri ajtók Műszaki rajzok ZK beltéri Oldal OIT 40 beltéri ajtók 4 ZK beltéri ajtók 5 Műszaki rajzok ZK beltéri ajtók 5 ZK 1- és 2-szárnyú beltéri ZK egyszárnyú acél 6 ZK kétszárnyú acél 7 ZK egyszárnyú acél ajtólelem saroktokkal 12 Kiegészítő felszerelések és vasalatok Kiegészítők 10 Oldal OIT 40 beltéri Műszaki rajzok OIT 40 beltéri 4 OIT 40 egyszárnyú OIT 40-1 egyszárnyú acél 8 OIT 40 kétszárnyú OIT 40-2 kétszárnyú acél 9 Kiegészítő felszerelések és vasalatok Kiegészítők 10 Oldal 3

2 OIT beltéri ajtók Műszaki rajzok Beépítési méretek Szabad falnyílásméret = BR + 10 A változások jogát fenntartjuk Falazófül-távolságok Névleges méret (BR) Szabad átjáróméret* Megrendeléskor a nyitásirányt meg kell adni: DIN balos OFF Tokfalcméret = BR - 34 külméret = BR - 15 DIN jobbos ** Szabad átjáróméret = BR szélesség - 64 mm, BR magasság - 32 mm. A szabad átjárószélesség 90 -os nyitásszög esetén a kilincs és fogantyú figyelembevétele nélkül 2 mm-rel csökken. Szabad falnyílásméret = BR + 5 Névleges méret (BR) Szabad átjáróméret* Tokfalcméret = BR - 17 külméret = BR - 15 OFF Lyukfuratos faforgácslap betéttel Tokkivitelek és rögzítési módok 5 Tömör faforgácslap betéttel és süllyeszthető padlótömítéssel Szabad falnyílásméret BRM = Rendelési méret Keretkülméret Ásványgyapot betéttel és dupla ajakos tömítéssel 5 Szabad falnyílásméret BRM = Rendelési méret Szabad átjáróméret Speciális saroktok 28 28,5 Falvastagság (MW) ,5 76 Blokktok nyílásba való beépítéshez ,5 55 Kerettok nyílás mögé való beépítéshez Beépítés téglafalba tiplis falazófülekkel Befoglalótok Beépítés befoglalótokkal téglafalba tiplis falazófülekkel 4

3 ZK beltéri ajtók Műszaki rajzok Beépítési méretek Szabad falnyílásméret = BR + 10 A változások jogát fenntartjuk Falazófül-távolságok Névleges méret (BR) Szabad átjáróméret* Megrendeléskor a nyitásirányt meg kell adni: DIN balos OFF Tokfalcméret = BR - 34 külméret = BR - 15 DIN jobbos ** Szabad átjáróméret = BR szélesség - 64 mm, BR magasság - 32 mm. A szabad átjárószélesség 90 -os nyitásszög esetén a kilincs és fogantyú figyelembevétele nélkül 2 mm-rel csökken. Szabad falnyílásméret = BR + 5 Névleges méret (BR) Szabad átjáróméret* Tokfalcméret = BR - 17 külméret = BR -15 OFF Tokkivitelek és rögzítési módok Saroktok 28 28,5 Falvastagság (MW) 8 Beépítés téglafalba tiplis falazófüllel Speciális saroktok tiplis szerelés a falcon keresztül Befoglalótok Beépítés téglafalba tiplis falazófüllel 5

4 ZK beltéri ajtó 1-szárnyú ajtólap Szabványos / egyedi méretek Termékleírás Ajtóalap, 1-szárnyú III. klímaosztály S igénybevételi osztály Tömör saroktokos elemként beépítve a hőszigetelése: EN ISO szerint U D =2,1 W/m 2 kilincsgarnitúrához gyárilag nincs előkészítve 40 mm vastag 3-oldalon falcolt (vastagfalcos) Héjazat mindkét oldalt tűzi horganyzott acéllemezből Lemezvastagság 0,6 mm Papírrács betét teljes felületen az ajtóhéjazathoz ragasztva. Az ajtólap tömör vagy helyszíni üvegezéshez előkészített üvegkivágású (ajánlott üveg-vastagság: 4 6 mm). kilincsgarnitúrához gyárilag nincs előkészítve Nyitásirány Rendeléskor kéjük megadni: DIN balos DIN jobbos Felület tűzi horganyzott anyagból, választhatóan Porszórt alapozással RAL 9016, fehér színben Porszórt festéssel (selyemmatt felület) az ártáblázatban "színes"-ként jelölt változat a köv. színekben: világosszürke RAL 7035, galambkék RAL 5014, szépiabarna RAL 8014, világos elefántcsontszínű RAL 1015, "ablak"- szürke RAL 7040 Porszórt festéssel (selyemfényű) RAL szeritni egyedi színben (felár ellenében) Fadekor fóliabevonattal a következő felületekkel: világos tölgy, bükk, fehér kőris, natúr tölgy, cseresznye, Dark Oak, Golden Oak, és Rosewood Üvegezőkeretek Alumínium, E6/EV1 eloxálással Fadekor esetén fa üvegezőlécekkel Vasalatok Bevésőzár váltóval, DIN Klasse 3 PZ-furat, szakállas kulcsos betéttel és db 1 szakállas kulccsal kilincsgarnitúra nélkül* * A standard kilincsgarnitúra nem használható az L6. és L7 ábra szerinti üvegkivágásokhoz! Ezekhez egy rövidített változat rendelhető, melynek ára megegyezik a standard változattal. Pántok 2 db V0020 pántfelsőrész A pántfelsőrész a porszórt felületű ajtóknál az ajtólappal azonos színű. 2 db V8000 WF, horganyzott felületű pántalsórész A ponttal ( ) jelölt árú méreteket raktáron tartjuk. Tömör ajtólap szabványos méretek Rendelési méret (névleges méret) Horganyzott felületű* 625 x x x x x x x x x x x x x ** 1250 x x ** Tömör ajtólap egyedi méretek min. 500 x 1500 max x x max x max x üvegkivágással, de üvegbetét nélkül 5. ábra (LA5) 6. ábra (LA6) 7. ábra (LA7) Peremszélesség oldalt és felül 205 mm Üvegméret = kitekintőméret + 20 mm Kitekintő magassági méretek: 5. ábra (LA5): 375 mm 6. ábra (LA6): 950 mm 7. ábra (LA7): 1305 mm LA5 üvegkivágással üvegbetét LA6 üvegkivágással üvegbetét nélkül LA7 üvegkivágással üvegbetét nélkül Körüvegezés szabványos méretekhez (lehetséges 750 mm BR-szélességtől) Alumínium üvegezőprofil E6 / EV1 ESG, átlátszó, 6 mm Kitekintőméret Ø 300 mm Kitekintőméret Ø 400 mm Kitekintőméret Ø 300 mm: A kivágás középvonalának távolsága az ajtólap aljától = 1550 mm Egyedi RAL szerinti színbevonat (selyemfényű), a horganyzott felület árára! Szálcsiszolt nemesacél üvegezőprofil Kitekintőméret Ø 300 mm Kitekintőméret Ø 400 mm ajtólap ajtólap ajtólap több mint 50 ajtólap ajánlatra Standard, fekete műanyag rövidcímkés kilincsgarnitúra*** További kiegészítők 6 lásd a 10. oldaltól FIGYELEM: * Horganyzott változat kizárólag egyedi színbevonattal együtt szállítható! ** Szállítható dekorfelületek 1125 és 1250 szélességnél: Dark Oak, Golden Oak, Bükk ***A standard kilincsgarnitúra nem használható az L6. és L7 ábra szerinti üvegkivágásokhoz! Ezekhez egy rövidített változat rendelhető, melynek ára megegyezik a standard változattal. Kérjük megrendelését gondosan nézze át, mert A LEADOTT RENDELÉS UTÓLAG MÁR NEM MÓDOSÍTHATÓ!

5 ZK beltéri ajtó 2-szárnyú ajtólap Szabványos / egyedi méretek Termékleírás 2-szárnyú ajtólap III. klímaosztály RAL RG 426 szerint S igénybevételi osztály 40 mm vastag 3-oldalon falcolt (vastagfalcos) Héjazat mindkét oldalt tűzi horganyzott acéllemezből Lemezvastagság 0,6 mm Papírrács betét teljes felületen az ajtóhéjazathoz ragasztva. Az ajtólap tömör vagy helyszíni üvegezéshez előkészített üvegkivágású (ajánlott üveg-vastagság: 4 6 mm). kilincsgarnitúrához gyárilag nincs előkészítve Nyitásirány Rendeléskor kérjük megadni: Nyílószárny DIN balos Nyílószárny DIN jobbos Felület tűzi horganyzott anyagból, választhatóan Porszórt alapozással RAL 9016, fehér színben Porszórt festéssel (selyemmatt felület) az ártáblázatban "színes"-ként jelölt változat a köv. színekben: világosszürke RAL 7035, galambkék RAL 5014, szépiabarna RAL 8014, világos elefántcsontszínű RAL 1015, "ablak"- szürke RAL 7040 Porszórt festéssel (selyemfényű) RAL szeritni egyedi színben (felár ellenében) Fadekor fóliabevonattal a következő felületekkel: világos tölgy, bükk, fehér kőris, natúr tölgy, cseresznye, Dark Oak, Golden Oak, és Rosewood Szabványos tömör ajtólap Egyedi tömör ajtólap Rendelési méret* (névleges méret) üvegkivágással de üvegbetét nélkül Horganyzott felületű* 1300 x x x x x x x x x x Mérettartomány Horganyzott min x 1500 felületű* max x x max x max x Peremszélesség oldalt és felül 205 mm Üvegméret = kitekintőméret + 20 mm Kitekintő magassági méretek: 5. ábra (LA5): 375 mm 6. ábra (LA6): 950 mm 7. ábra (LA7): 1305 mm 5. ábra (LA5) 6. ábra (LA6) 7. ábra (LA7) LA5 üvegkivágással, üvegbetét nélkül LA6 üvegkivágással, üvegbetét nélkül LA7 üvegkivágással, üvegbetét nélkül Körüvegezés, ESG 6 mm-es betéttel (lehetséges 750 mm-es BR-szélességtől) E6 / EV1 alumínium üvegezőprofil ESG, átlátszó, 6 mm Kitekintő méret Ø 300 mm Kitekintő méret Ø 400 mm Kivágás középvonalának Szálcsiszolt nemesacél üvegezőprofil távolsága az ajtólap aljától Kitekintő méret Ø 300 mm = 1550 mm Kitekintő méret Ø 400 mm Üvegezőkeretek Egyedi színbevonat Alumínium, E6/EV1 eloxálással Egyedi RAL szerinti színbevonat (selyemfényű), 1 10 ajtólap Fadekor esetén fa üvegezőlécekkel a horganyzott felület árára! ajtólap Vasalatok ajtólap Nyílószárny: több mint 50 ajtólap ajánlatra Bevésőzár váltóval (DIN Klasse 3), PZ-furat, szakállas zárbetéttel és 1 db Standard, fekete műanyag rövidcímkés kilincsgarnitúra** szakállas kulccsal, kilincsgarnitúra nélkül ** Szárnyosztás nélkül Állószárny: Szériában középen felnyíló változatban (az 1500 x 2000 mm-es vagy az alatti méretek is). Rácsavarozott alumínium ütközőprofil Kívánságra a következő szárnyosztások lehetségesek felár nélkül a szabványos méreteknél: tömítéssel, 2 db falcba épített állószárnyreteszeléssel mm, mm, mm A ponttal ( ) jelölt árú méreteket raktáron tartjuk. Pántok 4 db V0020 WF, horganyzott FIGYELEM: pántfelsőrész. * Horganyzott változat kizárólag egyedi színbevonattal együtt szállítható! A pántfelsőrész a porszórt felületű ** A standard kilincsgarnitúra nem használható az L6. és L7 ábra szerinti üvegkivágásokhoz! Ezekhez egy ajtóknál az ajtólappal azonos színű. rövidített változat rendelhető, melynek ára megegyezik a standard változattal. 4 db V8000 WF, horganyzott felületű pántalsórész További kiegészítők Kérjük megrendelését gondosan nézze át, mert A LEADOTT RENDELÉS UTÓLAG MÁR NEM MÓDOSÍTHATÓ! lásd a 10. oldaltól 7

6 OIT 40-1 beltéri ajtó Szabványos / egyedi méretek Termékleírás, 1-szárnyú III. klímaosztály S igénybevételi osztály 40 mm vastag 3-oldalon falcolt (vastagfalcos) tűzi horganyzott acéllemezből, lemezvastagság 0,8 mm lyukfuratolt faforgácslap betét teljes felületen a héjazathoz ragasztva ajtólap aljában horganyzott acél U-profil alsó lezárásként (a helyszínen az ajtó max. 20 mm-rel rövidíthető) ajtólap kilincsgarnitúrához gyárilag nincs előkészítve Nyitásirány Megrendeléskor kérjük megadni: DIN balos DIN jobbos Felület Az ajtólap tűzi horganyzott anyagból, választhatóan Porszórt alapozással RAL 9016, fehér színben Porszórt festéssel (selyemmatt felület) "színes" változat a köv. színekben: világosszürke RAL 7035, galambkék RAL 5014, szépiabarna RAL 8014, világos elefántcsontszínű RAL 1015, "ablak"-szürke RAL 7040 Porszórt festéssel (selyemfényű) RAL szeritni egyedi színben () Fadekor fóliabevonattal a következő felületekkel: világos tölgy, bükk, fehér kőris, natúr tölgy, cseresznye, Dark Oak, Golden Oak, és Rosewood Vasalatok Bevésőzár váltóval, DIN Klasse 3 PZ-furat, szakállas kulcsos betéttel és db 1 szakállas kulccsal kilincsgarnitúra nélkül Pántok 2 db V0026 WF, horganyzott pántfelsőrész. A pántfelsőrész a porszórt felületű ajtóknál az ajtólappal azonos színű. 2 db V8000 WF, horganyzott felületű pántalsórész. FIGYELEM: * Horganyzott változat kizárólag egyedi színbevonattal együtt szállítható! ** A standard kilincsgarnitúra nem használható az L6. és L7 ábra szerinti üvegkivágásokhoz! Ezekhez egy rövidített változat rendelhető, melynek ára megegyezik a standard változattal. Szabványos méretek Rendelési méret (névleges méret) Horganyzott felületű* 625 x x x x x x x x x x x Egyedi méretek Mérttartomány Horganyzott min. 625 x 1500 felületű* max x max x max x max x Hőszigetelt és hangszigetelt ajtólap (csak üvegkivágás nélküli változat lehetséges) ásványgyapot betéttel, alsó lezárás dupla ajakos tömítéssel, alumínium ráfutóküszöbbel (külön szállítva) Tömör elemként sarok- vagy befoglalótokkal a hőszigetelése EN ISO szerint, U D =1,7 W/m 2, a hangszigetelése EN szerint (RW kb. 31 db) Üvegkivágások 5. ábra szerinti (LA5) üvegkivágás (ábrát lásd a 8. oldalon) ábra szerinti (LA6) üvegkivágás (ábrát lásd a 8. oldalon) ábra szerinti (LA7) üvegkivágás (ábrát lásd a 8. oldalon) Körüvegezés, 6 mm-es ESG átlátszó betéttel (lehetséges 750 mm BR-szélességtől) Üvegezőprofil E6 / EV1 alumíniumból Ø 300 mm-es kitekintőméret Ø 400 mm-es kitekintőméret Üvegezőprofil szálcsiszolt nemesacélból Ø 300 mm-es kitekintőméret Ø 400 mm-es kitekintőméret változat, EN (DIN 4109) szerint Hanggátlás EN szerint max. 38 db, megfelel az I. és II. hanggátlási osztálynak (DIN 4109). Csak tömör nál és csak kőműves falhoz való sarok- vagy befoglalótoknál Felszereltség: tömör faforgácslap betét teljes felületen az ajtólap héjazatához ragasztva, ajtólap süllyeszthető padlótömítéssel Kiegészítők Standard, fekete műanyag rövidcímkés kilincsgarnitúra** Egyedi RAL szerinti színbevonat (selyemfényű), a horganyzott felület árára! 1 10 ajtólap ajtólap ajtólap több mint 50 ajtólap Ajánlatra Külön ajánlatra egyedi dekorfóliás bevonat VX 7939/120 matt krómozott pántokkal További kiegészítők Kérjük megrendelését gondosan nézze át, mert A LEADOTT RENDELÉS UTÓLAG MÁR NEM MÓDOSÍTHATÓ! 8 lásd a 10. oldaltól

7 OIT 40-2 beltéri ajtó 2-szárnyú ajtólap Szabványos / egyedi méretek Termékleírás, 2-szárnyú III. klímaosztály S igénybevételi osztály 40 mm vastag 3-oldalon falcolt (vastagfalcos) Tűzi horganyzott acéllemezből Lemezvastagság 0,8 mm Lyukfuratolt faforgácslap betéttel mindkét oldalt az ajtólap héjazatához ragasztva U-profil alsó lezárásként (a helyszínen az ajtó max. 20 mm-rel rövidíthető) kilincsgarnitúrához gyárilag nincs előkészítve Nyitásirány Rendeléskor kérjük megadni: Szabványos méretek A nyitásirányt kérjük megadni Rendelési méret* Horganyzott (névleges méret) felületű* 1500 x Egyedi méretek 1500 x x x x x A nyitásirányt kérjük megadni Mérttartomány Horganyzott min x 2000 felületű* max 2000 x max 2000 x max 2250 x max 2250 x üvegkivágással üvegbetét nélkül A nyitásirányt kérjük megadni Nyílószárny DIN balos Nyílószárny DIN jobbos Felület Az ajtólap tűzi horganyzott anyagból, választhatóan Porszórt alapozással RAL 9016, fehér színben Porszórt festéssel (selyemmatt felület) "színes" változat a köv. színekben: világosszürke RAL 7035, galambkék RAL 5014, szépiabarna RAL 8014, világos elefántcsontszínű RAL 1015, "ablak"-szürke RAL 7040 Porszórt festéssel (selyemfényű) RAL szeritni egyedi színben () Fadekor fóliabevonattal a következő felületekkel: világos tölgy, bükk, fehér kőris, natúr tölgy, cseresznye, Dark Oak, Golden Oak, és Rosewood Peremszélesség oldalt és felül 205 mm Üvegméret = kitekintőméret + 20 mm Kitekintő magassági méretek: 5. ábra (LA5): 375 mm 6. ábra (LA6): 950 mm 5. ábra 6. ábra 7. ábra 7. ábra (LA7): 1305 mm LA5 üvegkivágással üvegbetét nélkül LA6 üvegkivágással üvegbetét nélkül LA7 üvegkivágással üvegbetét nélkül Körüvegezés szabványos méretekhez (lehetséges 750 mm BR-szélességtől) Alumínium üvegezőprofil E6 / EV1 ESG, átlátszó, 6 mm Kitekintőméret Ø 300 mm Kitekintőméret Ø 400 mm Kitekintőméret Ø 300 mm: A kivágás középvonalának távolsága az ajtólap aljától = 1550 mm Szálcsiszolt nemesacél üvegezőprofil Kitekintőméret Ø 300 mm Kitekintőméret Ø 400 mm Üvegezőkeretek Alumínium, E6/EV1 eloxálással Fadekor esetén fa üvegezőlécekkel Vasalatok Nyílószárny: Bevésőzár váltóval (DIN Klasse 3), PZ-furat, szakállas zárbetéttel és 1 db szakállas kulccsal, kilincsgarnitúra nélkül Állószárny: Rácsavarozott alumínium ütközőprofil tömítéssel, 2 db falcba épített állószárnyreteszeléssel Pántok 4 db V0026 WF, horganyzott pántfelsőrész. A pántfelsőrész a porszórt felületű ajtóknál az ajtólappal azonos színű. 4 db V8000 WF, horganyzott felületű pántalsórész FIGYELEM: * Horganyzott változat kizárólag egyedi színbevonattal együtt szállítható! ** A standard kilincsgarnitúra nem használható az L6. és L7 ábra szerinti üvegkivágásokhoz! Ezekhez egy rövidített változat rendelhető, melynek ára megegyezik a standard változattal. Kiegészítők Egyedi RAL-szerinti színbevonat (selyemfényű), a horganyzott kivitelre! egyedi fadekor fóliabevonattal 1 10 ajtólap ajtólap ajtólap töb mint 50 ajtólap Ajánlatra Külön ajánlatra Standard, fekete műanyag rövidcímkés kilincsgarnitúra** VX 7939/120 matt krómozott pántokkal További kiegészítők Kérjük megrendelését gondosan nézze át, mert A LEADOTT RENDELÉS UTÓLAG MÁR NEM MÓDOSÍTHATÓ! lásd a 10. oldaltól 9

8 Kiegészítők OIT 40 és ZK beltréi ajtókhoz Kiegészítők OIT ZK 1 alsó lezárása fabetéttel Gyárilag beépített drót-ornament üvegezés, 7 mm, LA5 ábra szerint Gyárilag beépített drót-ornament üvegezés, 7 mm, LA6 ábra szerint Gyárilag beépített drót-ornament üvegezés, 7 mm, LA7 ábra szerint Kémlelőnyílás, kb mm-re az aljzattól (LA 10) Műanyag szellőzőrács, utólagos bevágáshoz, 300 x 70 mm, fehér, szürke vagy barna színben Műanyag szellőzőrács, 455 x 90 mm (ha BR szárnyszélesség < 750 mm; 295 x 120 mm) (LA 12), gyárilag az ajtólapba alulra beépítve 7.1 Műanyag szellőzőrács, 455 x 90 mm (ha BR szárnyszélesség < 750 mm; 295 x 120 mm) (LA 12), gyárilag az ajtólapba alulra és felülre építve 8 Gyárilag beépített alumínium szellőzőrács 425 x 75 mm (750 mm-es BR-szélességtől) Alumínium szellőzőrács helyszíni bevágáshoz és felragasztáshoz, 400 x 100 mm Süllyeszthető padlótömítés (Schall-Ex automata küszöb) Alumínium ráfutóküszöb + az ajtólap aljába épített duplaajakos gumitömítés WC-zár, DIN balos vagy DIN jobbos Zártest PZ/BB, DIN balos vagy DIN jobbos utólagos rendeléshez Hengerzár-betét, nikelezett, 30,0 + 35,0 mm, 3 kulccsal pánttal, 250 mm-re a felső pánt alatt kettő darab 3-részes nikkelezett V8026 WF pánttal kettő darab 3-részes nemesacél V8026 WF pánttal ásványgyapot betéttel, kettő darab 3-részes horganyzott V8026 pánttal, alsó lezárás dupla ajakos tömítéssel, alumínium ráfutóküszöbbel (külön szállítva) 16.1 ásványgyapot betéttel, kettő darab 3-részes horganyzott V8026 pánttal nélkül - 17 kiegészítő zárral, az aljzattól 1550 m-re Kilincsmagasság mozgáskorlátozottak számára 850 mm-re az aljzattól gyári előkészítése felső ajtócsukóhoz, fabetéttel, előfúrás nélkül Szerelőlap DORMA TS72/TS83 felső ajtócsukóhoz (szükség esetén; ZK-nál ajtólapelőkészítés szerelőlap esetén is kell) DORMA TS83 felső ajtócsukó (ajtólap-előkészítés is szükséges! lásd a 20. sort) DORMA TS72 felső ajtócsukó (ajtólap-előkészítés is szükséges! lásd a 20. sort) DORMA TS68 felső ajtócsukó max. 875 mm széles hoz (ajtólap-előkészítés is szükséges! lásd a 20. sort) 24 Pánikzár váltóval gomb-kilincshez (ZK-2 és OIT-2 csak a nyílószárny lehet pánikfunkciós) Fekete műanyag, rövidcímkés váltógarnitúra váltós pánikzárhoz (9 mm-es stifttel) Pánikzár osztott dióval (ZK-2 és OIT-2 csak a nyílószárny lehet pánikfunkciós) Fekete műanyag, rövidcímkés pánikkilincs-garnitúra osztott diós pánikzárhoz, 9 mm-es stifttel Vízálló papírrácsbetét az ajtólapban nélkül Kérjük megrendelését gondosan nézze át, mert A LEADOTT RENDELÉS UTÓLAG MÁR NEM MÓDOSÍTHATÓ! 10

9 Vasalatok OIT 40 és ZK beltéri ajtókhoz Vasalatok Hörmann U-alakú kilincsgarnitúrák (poliamid) Ø 23 mm: 1.0 Műanyag (poliamid) Ø 23 mm, a következő színekben: fekete (rozettás), piros, barna, fehér, sárga Kerekített rövid címkével, Bb/PZ-furattal Rozettás, Bb- vagy PZ-furattal Alumínium natúr eloxált (F1) Kerekített rövid címkével, Bb/PZ-furattal Rozettás, Bb- vagy PZ-furattal Nemesacél Kerekített rövid címkével, Bb/PZ-furattal Rozettás, Bb- vagy PZ-furattal Hörmann U-alakú váltógarnitúrák (gomb-kilincs) 2.0 Műanyag (poliamid) Ø 23 mm, a következő színekben: fekete, piros, barna, fehér, sárga Kerekített rövid címkével, Bb/PZ-furattal Rozettás, Bb- vagy PZ-furattal Alumínium natúr eloxált (F1) Kerekített rövid címkével, Bb/PZ-furattal Rozettás, Bb- vagy PZ-furattal Nemesacél Kerekített rövid címkével, Bb/PZ-furattal Rozettás, Bb- vagy PZ-furattal Hörmann U-alakú WC-garnitúrák 3.01 Fekete műanyag (poliamid) Ø 23 mm Kerekített rövid címkével Műanyag (poliamid) Ø 23 mm, a következő színekben: piros, barna, fehér, sárga Kerekített rövid címkével Rozettás, Bb- vagy PZ-furattal Alumínium natúr eloxált (F1) Kerekített rövid címkével Rozettás, Bb- vagy PZ-furattal Nemesacél Kerekített rövid címkével Rozettás, Bb- vagy PZ-furattal URSULA kerekített U-alakú alumínium kilincs-garnitúrák (nem Hörmann termék; kifutó sorozat, csak a raktárkészlet erejéig kapható) 4.0 U-alakú eloxált alu (F1), körrozettás kilincsgarnitúra (PZ vagy Bb-előkészítéssel, egységcsomagban, átmenőcsavarral) U-alakú eloxált alu (F1), körrozettás váltógarnitúra (PZ vagy Bb-előkészítéssel, egységcsomagban, átmenőcsavarral) U-alakú eloxált alu (F1), körrozettás WC-garnitúra (egységcsomagban, átmenőcsavarral) PZ = előkészítve biztonsági hengerzárbetéthez; Bb = előkészítve szakállas kulcshoz URSULA "OBJEKT" kerekített U-alakú alumínium kilincs-garnitúrák (nem Hörmann termék; erősített változat) 4.3 U-alakú eloxált alu (F1), körrozettás kilincsgarnitúra (PZ vagy Bb-előkészítéssel, egységcsomagban, átmenőcsavarral) U-alakú eloxált alu (F1), körrozettás váltógarnitúra (PZ vagy Bb-előkészítéssel, egységcsomagban, átmenőcsavarral) U-alakú eloxált alu (F1), körrozettás WC-garnitúra (egységcsomagban, átmenőcsavarral) PZ = előkészítve biztonsági hengerzárbetéthez; Bb = előkészítve szakállas kulcshoz RONDO "OBJEKT" kerekített U-alakú nemesacél kilincs-garnitúrák (DIN 3 minősítéssel, nem Hörmann termék) 5.0 U-alakú nemesacél, körrozettás kilincsgarnitúra (PZ vagy Bb-előkészítéssel, egységcsomagban, átmenőcsavarral) U-alakú nemesacél, körrozettás váltógarnitúra (PZ vagy Bb-előkészítéssel, egységcsomagban, átmenőcsavarral) U-alakú nemesacél, körrozettás WC-garnitúra (egységcsomagban, átmenőcsavarral) PZ = előkészítve biztonsági hengerzárbetéthez; Bb = előkészítve szakállas kulcshoz THEMA "OBJEKT" L-alakú nemesacél kilincs-garnitúrák (DIN 3 minősítéssel, nem Hörmann termék) 5.0 U-alakú nemesacél, körrozettás kilincsgarnitúra (PZ vagy Bb-előkészítéssel, egységcsomagban, átmenőcsavarral) U-alakú nemesacél, körrozettás váltógarnitúra (PZ vagy Bb-előkészítéssel, egységcsomagban, átmenőcsavarral) U-alakú nemesacél, körrozettás WC-garnitúra (egységcsomagban, átmenőcsavarral) PZ = előkészítve biztonsági hengerzárbetéthez; Bb = előkészítve szakállas kulcshoz Mastercarré, Masterpoint, Masterligne, ESG és VSG üvegezés gyárilag az ajtólapba építve OIT ZK LA5 ábra szerint LA6 ábra szerint LA7 ábra szerint További üvegbetétek Külön ajánlatra Üvegezőkeretek utólagos bevágáshoz OIT ZK LA5 alu üvegezőkeret ZK és OIT ajtólaphoz utólagos bevágásra, 5 vagy 18 mm-es üveghez LA6 alu üvegezőkeret ZK és OIT ajtólaphoz utólagos bevágásra, 5 vagy 18 mm-es üveghez LA7 alu üvegezőkeret ZK és OIT ajtólaphoz utólagos bevágásra, 5 vagy 18 mm-es üveghez

10 ZK beltéri ajtóelem Magyar méretszabvány szerinti 1-szárnyú ajtóelem saroktokkal Szabványos és egyedi méretek Termékleírás, 1-szárnyú III. klímaosztály S igénybevételi osztály 40 mm vastag 3-oldalon falcolt (vastagfalcos) Héjazat mindkét oldalt tűzi horganyzott acéllemezből Lemezvastagság 0,6 mm Papírrács betét teljes felületen az ajtóhéjazathoz ragasztva. Az ajtólap tömör vagy helyszíni üvegezéshez előkészített üvegkivágású (ajánlott üveg-vastagság: 4 6 mm). 2 db V0026 WF, horganyzott pántfelsőrész. A pántfelsőrész a porszórt felületű ajtóknál az ajtólappal azonos színű PZ-furat, szakállas kulcsos betéttel és db 1 szakállas kulccsal Fekete műanyag rövidcímkés kilincsgarnitúrával. Saroktok Tűzi horganyzott finomlemez, anyagvastagság 1,5 mm Porszórt alapozás az ajtólappal azonos színben Tömítőprofil, 3-oldali (szürke) Méterjelölés A tokkal azonos színű, behegesztett V 8100 pántalsóval (nem állítható!!!), Tömített pánttáska Padlóbeállás-jelölés 30 mm-en 10 felhegesztett falazófül Horganyzott távtartó sarokprofil (rögzítőanyagok nélkül) Nyitásirány Megrendeléskor kérjük megadni: Tömör ajtólap, szabványos méretek Szükséges falnyílásméret Szabad átjáróméret (rendelési méret) 750 x x x Tömör ajtólap egyedi méretek min 510 x 1505 min 436 x 1468 max 1010 x 2005 max 936 x x max 1135 x 2130* max 1061 x 2093* max 1260 x 2255* max 1186 x 2218* üvegkivágással, de üvegbetét nélkül at lásd a ZK nál A ponttal ( ) jelölt árú méreteket raktáron tartjuk. DIN balos DIN jobbos Felület Az ajtólap és tok tűzi horganyzott anyagból, választhatóan Porszórt alapozással RAL 9016, fehér színben Porszórt festéssel (selyemmatt felület) "színes" változat a köv. színekben: világosszürke RAL 7035, galambkék RAL 5014, szépiabarna RAL 8014, világos elefántcsontszínű RAL 1015, "ablak"-szürke RAL 7040 Porszórt festéssel (selyemfényű) RAL szeritni egyedi színben () Fadekor fóliabevonattal (csak lap; tok RAL 9016) a következő felületekkel: világos tölgy, bükk, fehér kőris, natúr tölgy, cseresznye, Dark Oak, Golden Oak, és Rosewood Kérjük megrendelését gondosan nézze át, mert A LEADOTT RENDELÉS UTÓLAG MÁR NEM MÓDOSÍTHATÓ! 12

11 Jegyzetek és rajzok 13
