1 Cofloor Rendszerismertetõ Rendszer-vázlatok (további példák az Oventrop tervezési segédletben, Unibox, Multidis nemesacél osztó-gyûjtõk, Combi System termékismertetõkben és az ajánlott kapcsolási vázlatokon találhatók) Cofloor felületfûtés és hûtés Unibox E plus egyedi helyiséghõmérséklet szabályozással az alábbi Oventrop részegységekbõl áll: Unibox E plus falszerkezetbe építhetõ szabályozó 2 Copex PE X-csõ Ofix K szorítógyûrûs csavarzat Elõremenõ Vorlauf Visszatérõ Rücklauf max. 70 C pogácsás rendszerlemez 5 szegélyszigetelõ szalag 6 hasított védõcsõ 7 csõvezetõ ív 8 Copipe többrétegû csõ 9 Cofit P prés T idom max. 55 C Cofloor felületfûtés és hûtés Multidis SF nemesacél osztó-gyûjtõvel az alábbi Oventrop részegységekbõl áll: Multidis SF nemesacél osztó-gyûjtõ 2 Copex PE X-csõ Ofix K szorítógyûrûs csavarzat 4 Tacker rendszerlemez 5 szegélyszigetelõ szalag 6 csõvezetõ ív 7 falszerkezetbe építhetõ osztószekrény 8 elektrotermikus hajtómû 9 óravezérléses szobatermosztát 0 Optibal golyóscsap Cofit P prés csatlakozó 2 Copipe többrétegû csõ.0

2 Unibox szerelõdobozos termosztatikus szabályozók felületfûtésekhez, E BV, RLA, E T, T, E TC kv kv Ár- K 2K kvs csoport P-elt. P-elt. 57 Unibox E T A fûtõmezõ visszatérõjébe építendõ helyiséghõmérséklet-szabályozó. Építési mélység: 57 mm, kapillárcsöves termosztát. Max vízhõmérséklet: 50 C. 57 Unibox E BV Elõremenõ vezetékbe építendõ, termosztatikus helyiséghõmérsékletszabályozó, padlófûtési áramkörökhöz. Elõbeállítható Bypass révén szabályozott alapjárati teljesítménnyel. Beépítési mélység: 57 mm Kivitel: fehér ,28 0,52 0,75 Unibox RLA Unibox E BV szabályozóval szerelt padófûtési áramkörök visszatérõjébe építendõ szerelvény, elõbeállítási, elzárási, ürítési és légtelenítõ funkciókkal. Beépítési mélység: 57 mm Kivitel: fehér Kivitel: fehér krómozott ,28 0,52 0,75 Unibox T A fûtõmezõ visszatérõjébe építendõ helyiséghõmérséklet-szabályozó. Építési mélység: 57 mm, Uni LH termosztát. Max vízhõmérséklet: 50 C Kivitel: fehér krómozott ,2 0,65 0,90 57 Unibox E TC Fûtési- és hûtési üzemmódra is alkalmas helyiséghõmérséklet-szabályozó Beépítési mélység: 57 mm Kivitel: fehér * 02 0,28 0,52 0,75 Duo csatlakozóidom x /4 hollandi 2 x /4 km Szerelõcsatorna 57 mm-es beépítési mélységû Unibox -hoz Alkalmazás: a DIN EN 264 szerinti, padlófûtéshez megfelelõ elõremenõ vízhõmérséklettel rendelkezõ központi fûtõberendezésekben. A padlófûtési kör elõremenõ vezetékébe építendõ. A falbasüllyeszthetõ kivitelû, hõszigetelt hátlapú, fedlappal szállított szerelõdobozba épített szerelvény a következõ feladatokat látja el: termosztatikus helyiséghõmérséklet-szabályozás, elzárás, elõbeállítással rendelkezõ Bypass, légtelenítés, ürítés. Fûtõvízoldali csatlakozások mérete G /4, szorítógyûrûs csavarzatokhoz alkamas kivitelben. Szabályozási tartomány: 7-28 C. A beépített Bypass lehetõvé teszi a hõteljesítmény, ill. a felületi hõmérséklet alsó határértékének a beállítását. A szerelvény az alábbiakból áll: A falbasüllyeszthetõ kivitelû, zárt fedlappal szállított szerelõdobozba épített szerelvény fûtõvízoldali csatlakozásainak mérete G /4, szorítógyûrûs csavarzatokhoz alkamas kivitelben. A felületfûtési kör elzárására Unibox -szal kombinálva. A szerelvény az alábbiakból áll: Falszerkezetbe építhetõ szerelõdoboz elõbeállítható termosztatikus szabályozószeleppel, légtelenítõ- és tisztítószeleppel, fedõlemezzel, elzárható termosztáttal, G /4 méretû csatlakozással Oventrop szorítógyûrûs csavarzatokhoz. Helyiséghõmérséklet-szabályozásra. Szabályozási tartomány: 7 28 C (helyiséghõmérséklet) A szerelvény az alábbiakból áll: Falszerkezetbe építhetõ szerelõdoboz elõbeállítható termosztatikus szabályozószeleppel, légtelenítõvel, fedõlemezzel, elzárható Uni LH termosztáttal. G /4 méretû csatlakozással Oventrop szorítógyûrûs csavarzatokhoz. Helyiséghõmérséklet-szabályozásra. Szabályozási tartomány: 7 28 C (helyiséghõmérséklet). A szerelvény az alábbiakból áll: Falszerkezetbe építhetõ szerelõdoboz elõbeállítható termosztatikus szabályozószeleppel, légtelenítõvel, fedõlemezzel, hûtési beállítású termosztáttal. G /4 méretû csatlakozással Oventrop szorítógyûrûs csavarzatokhoz. Helyiséghõmérsékletszabályozásra. Szabályozási tartomány: 7 28 C (helyiséghõmérséklet). kiegészítve hûtési beállítással: C (a hûtés az elõremenõ hõmérséklettõl függ). Két fûtõkör csatlakoztatásához. Acéllemezbõl, gipszkarton borítással. Magasság: mm-ig kihúzható Szélesség: 0 mm Rendszervázlat szerelõcsatorna Unibox -szal.02 * új termék a -as katalógusban

3 Floorbox szerelvénycsoport felületfûtéshez Ár- csoport Floorbox Felületfûtések osztó-gyûjtõ egység nélküli kialakításához Kivitel: oldalirányú csatlakozással alsó csatlakozással Alkalmazás: Lakóépületek fûtési berendezéseiben, Unibox szabályozókkal szerelt fûtõmezõk rendszerbe kötéséhez, beszabályozható fûtõvíz-ellátásához. A szerelvénycsoport az alábbi részegységekbõl áll: oldalirányú csatlakozással Elõremenõ ág: golyóscsap hõmérsékletérzékelõcsatlakozóval Visszatérõ ág: Hycocon V beszabályozó szelep hõmennyiségmérõ csatlakozó közdarab golyóscsap csavarzattal légtelenítõ-/ átmosató szelep lapostömítések alsó csatlakozással beépítési mélység: 0 mm 45 mm-ig szélesség: 400 mm magasság: 50 mm Floorbox rendszervázlat.0

4 Unibox E szabályozók felületfûtéshez kv kv Ár- K 2K kvs csoport P-elt. P-elt. 57 Unibox E tipusjelû szabályozók, a visszatérõ fûtõvíz hõmérsékletének korlátozásával és/vagy a helyiség-hõmérséklet szabályozásával Unibox E plus a fûtõmezõ visszatérõjébe építendõ kombinált szabályozóegység a helyiséglevegõ és a visszatérõ fûtõvíz hõmérsékletének egyidejû szabályozására Beépítési mélység: 57 mm Kivitel: fehér krómozott ,28 0,52 0,75 Alkalmazási terület: Hagyományos fûtõtestekkel szerelt rendszert kiegészítõ felületfûtések szabályozására A szerelvény az alábbiakból áll: falszerkezetbe süllyeszthetõ szerelõdoboz elõbeállítható termosztatikus szabályozószeleppel és beépített visszatérõ hõmérséklet-korlátozóval, légtelenítõ- és ürítõ szeleppel, takarólemezzel, elzárható termosztáttal, G /4 méretû csatlakozással Oventrop szorítógyûrûs csavarzatokhoz. Helyiség- és visszatérõ hõmérsékletszabályozásra. Szabályozási tartomány: 7 28 C (helyiséghõmérséklet) C (visszatérõ vízhõmérséklet) 57 Unibox E vario a fûtõmezõ visszatérõjébe építendõ szabályozó alapkivitele a visszatérõ fûtõvíz hõmérsékletének korlátozására alkalmas. A szabályozó kézikereke a takarófedél mögé rejtett Beépítési mélység: 57 mm Kivitel: fehér krómozott ,28 0,52 0,75 A szerelvény termosztát vagy villamos szelepmeghajtó fogadására elõkészített, így ezek utólagos beépítésével lehetõvé válik a léghõmérsékletre történõ szabályozás is. (kérjük külön megrendelni): Uni LH termosztát távbeállítóval A szerelvény az alábbiakból áll: falszerkezetbe süllyeszthetõ szerelõdoboz elõbeállítható termosztatikus szabályozószeleppel és beépített visszatérõ hõmérséklet-korlátozóval, légtelenítõ- és ürítõ szeleppel, takarólemezzel, G /4 méretû csatlakozással Oventrop szorítógyûrûs csavarzatokhoz. Helyiség- és visszatérõ hõmérsékletszabályozásra. Szabályozási tartomány: C (visszatérõ vízhõmérséklet) a helyiséghõmérséklet az alkalmazott szabályozótól függ. vagy: helyiségtermosztát és hajtómû 57 Unibox E RTL a fûtõmezõ visszatérõjébe építendõ szabályozó a visszatérõ fûtõvíz hõmérsékletének korlátozására alkalmas. A szabályozó kézikereke a takarófedél mögé rejtett. Beépítési mélység: 57 mm Kivitel: fehér krómozott A szerelvény az alábbiakból áll: falszerkezetbe süllyeszthetõ szerelõdoboz beépített visszatérõ hõmérsékletkorlátozóval, légtelenítõ- és ürítõ szeleppel, takarólemezzel, elzárható termosztáttal, G /4 méretû csatlakozással Oventrop szorítógyûrûs csavarzatokhoz. Visszatérõ hõmérséklet-szabályozásra. Beállítási tartomány: C (visszatérõ vízhõmérséklet) Amennyiben a termosztatikusan szabályozott fûtõtestek és a szabályozott fûtõmezõ(k) ugyanazon helyiségen belül helyezkednek el, az Unibox E plus és Unibox E RTL szerelvények megfelelnek a vonatkozó energiatakarékossági rendeletnek (EnEV 2.) Az Unibox E plus kitüntetése: Good Design Award, Japán.04

5 Unibox szerelõdobozos termosztatikus szabályozók felületfûtésekhez, Unibox plus, Unibox vario, Unibox RTL kv kv Ár- K 2K kvs csoport P-elt. P-elt Unibox szabályozók, a visszatérõ fûtõvíz hõmérsékletének korlátozásával és/vagy a helyiség-hõmérséklet szabályozásával Unibox plus a fûtõmezõ visszatérõjébe építendõ kombinált szabályozóegység Uni LH termosztáttal a helyiséglevegõ, és Uni RTLH termosztáttal a visszatérõ fûtõvíz hõmérsékletének egyidejû szabályozására Beépítési mélység: 57 mm Kivitel: fehér krómozott ,2 0,65 0,90 Unibox vario a fûtõmezõ visszatérõjébe építendõ szabályozó alapkivitele a visszatérõ fûtõvíz hõmérsékletének korlátozására alkalmas. Uni RTLH termosztáttal szerelt. Beépítési mélység: 57 mm Kivitel: fehér ,2 0,65 0,90 A szerelvény termosztát vagy villamos szelepmeghajtó fogadására elõkészített, így ezek utólagos beépítésével lehetõvé válik a léghõmérsékletre történõ szabályozás is. (kérjük külön megrendelni): Uni LH termosztát távbeállítóval vagy: helyiségtermosztát és hajtómû elektromotoros hajtómû alkalmazása esetén a termékszámú szeleprudazathosszabbító használata szükséges. Unibox RTL a fûtõmezõ visszatérõjébe építendõ szabályozó a visszatérõ fûtõvíz hõmérsékletének korlátozására alkalmas. Uni RTLH szabályozófejjel szerelt. Beépítési mélység: 57 mm Kivitel: fehér krómozott Alkalmazási terület: Hagyományos fûtõtestekkel szerelt rendszert kiegészítõ felületfûtések szabályozására A szerelvény az alábbiakból áll: falszerkezetbe süllyeszthetõ szerelõdoboz elõbeállítható termosztatikus szabályozószeleppel és visszatérõ hõmérsékletkorlátozó szeleppel, légtelenítõvel, takarólemezzel, elzárható Uni LH és Uni RTLH termosztáttal. G /4 méretû csatlakozással Oventrop szorítógyûrûs csavarzatokhoz. A kettõs szelepkúppal kialakított szelepbetét szabályozza a beállítottnál magasabb hõmérsékletû fûtõvíz áramlási teljesítményét, továbbá fagyvédelmi funkcióval is rendelkezik. Szabályozási tartomány: C (helyiséghõmérséklet) 0 40 C (visszatérõ vízhõmérséklet) gyárilag 40 C-on határolt, 50 C-ig feloldható a korlátozás. A szerelvény az alábbiakból áll: falszerkezetbe süllyeszthetõ szerelõdoboz elõbeállítható termosztatikus szabályozószeleppel és visszatérõ hõmérsékletkorlátozó szeleppel, légtelenítõvel, takarólemezzel, elzárható Uni RTLH termosztáttal. G /4 méretû csatlakozással Oventrop szorítógyûrûs csavarzatokhoz. A kettõs szelepkúppal kialakított szelepbetét szabályozza a beállítottnál magasabb hõmérsékletû fûtõvíz áramlási teljesítményét, továbbá fagyvédelmi funkcióval is rendelkezik. Szabályozási tartomány: 0 40 C (visszatérõ vízhõmérséklet) gyárilag 40 C-on határolt, 50 C-ig feloldható a korlátozás. A helyiséghõmérséklet függ az alkalmazott szabályozótól A szerelvény az alábbiakból áll: falszerkezetbe süllyeszthetõ szerelõdoboz visszatérõ hõmérséklet-korlátozó szeleppel, légtelenítõ-vel, takarólemezzel, elzárható Uni RTLH termosztáttal. G /4 méretû csatlakozással Oventrop szorítógyûrûs csavarzatokhoz. A kettõs szelepkúppal kialakított szelepbetét szabályozza a beállítottnál magasabb hõmérsékletû fûtõvíz áramlási teljesítményét, továbbá fagyvédelmi funkcióval is rendelkezik. Szabályozási tartomány: 0 40 C (visszatérõ vízhõmérséklet), gyárilag 40 C-on határolt, 50 C-ig feloldható a korlátozás. Amennyiben a termosztatikusan szabályozott fûtõtestek és a szabályozott fûtõmezõ(k) ugyanazon helyiségen belül helyezkednek el, az Unibox plus, az Unibox vario és Unibox RTL szerelvények megfelelnek a vonatkozó energiatakarékossági rendeletnek (EnEV 2.) Kitüntetések: Interclima, Párizs Trophée du Design Interclima, Párizs Concours de l Innovation.05

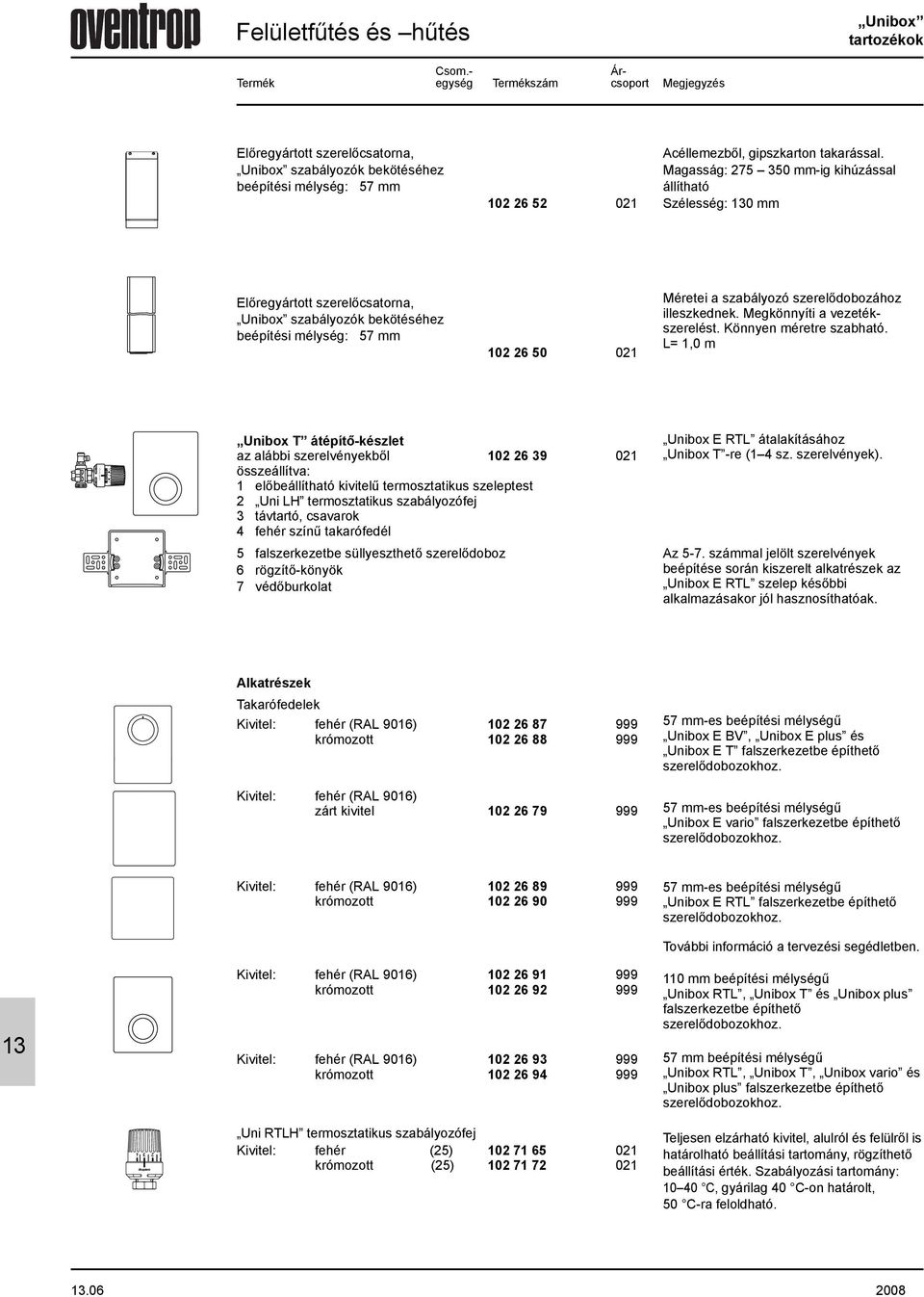

6 Unibox tartozékok Csom.- Ár- egység csoport Elõregyártott szerelõcsatorna, Unibox szabályozók bekötéséhez beépítési mélység: 57 mm Acéllemezbõl, gipszkarton takarással. Magasság: mm-ig kihúzással állítható Szélesség: 0 mm Elõregyártott szerelõcsatorna, Unibox szabályozók bekötéséhez beépítési mélység: 57 mm Méretei a szabályozó szerelõdobozához illeszkednek. Megkönnyíti a vezetékszerelést. Könnyen méretre szabható. L=,0 m oventrop 45 2 Unibox T átépítõ-készlet az alábbi szerelvényekbõl összeállítva: elõbeállítható kivitelû termosztatikus szeleptest 2 Uni LH termosztatikus szabályozófej távtartó, csavarok 4 fehér színû takarófedél Unibox E RTL átalakításához Unibox T -re ( 4 sz. szerelvények). 5 falszerkezetbe süllyeszthetõ szerelõdoboz 6 rögzítõ-könyök 7 védõburkolat Az 5-7. számmal jelölt szerelvények beépítése során kiszerelt alkatrészek az Unibox E RTL szelep késõbbi alkalmazásakor jól hasznosíthatóak. Alkatrészek Takarófedelek Kivitel: fehér (RAL 906) krómozott mm-es beépítési mélységû Unibox E BV, Unibox E plus és Unibox E T falszerkezetbe építhetõ szerelõdobozokhoz. Kivitel: fehér (RAL 906) zárt kivitel mm-es beépítési mélységû Unibox E vario falszerkezetbe építhetõ szerelõdobozokhoz. Kivitel: fehér (RAL 906) krómozott mm-es beépítési mélységû Unibox E RTL falszerkezetbe építhetõ szerelõdobozokhoz. További információ a tervezési segédletben. Kivitel: fehér (RAL 906) krómozott Kivitel: fehér (RAL 906) krómozott Uni RTLH termosztatikus szabályozófej Kivitel: fehér (25) krómozott (25) mm beépítési mélységû Unibox RTL, Unibox T és Unibox plus falszerkezetbe építhetõ szerelõdobozokhoz. 57 mm beépítési mélységû Unibox RTL, Unibox T, Unibox vario és Unibox plus falszerkezetbe építhetõ szerelõdobozokhoz. Teljesen elzárható kivitel, alulról és felülrõl is határolható beállítási tartomány, rögzíthetõ beállítási érték. Szabályozási tartomány: 0 40 C, gyárilag 40 C-on határolt, 50 C-ra feloldható..06

7 Felületfûtés és hûtés Unibox Tartozékok Csom.- egység Szelepbetét visszatérõ hõmérséklet-korlátozó (RTLH) szelepekkel szerelt Unibox szabályozókhoz A kettõs szelepkúppal kialakított szelepbetét szabályozza a beállítottnál magasabb hõmérsékletû fûtõvíz áramlási teljesítményét, továbbá fagyvédelmi funkcióval is rendelkezik. Elõbeállítható kivitelû szelepbetét 6 elõbeállítási értékkel Az alábbi Unibox szabályozókhoz alkalmazható: Unibox E T Unibox E plus Unibox E BV : a Multiblock T szerelvényben is ez a szelepbetét használatos Felcserélt áramlási irány esetén az alábbi Oventrop szerelvényekhez alkalmazható: Unibox T Unibox plus (szobatermosztáthoz történõ csatlakozáshoz) Unibox vario RTLH szelepbetét fordított áramlási irányhoz Szeleprudazat-hosszabbító, L = 20 mm termosztatikus szelepekhez (0) RTLH-szelepekhez (0) Speciális szelepbetét Unibox RTL szabályozókhoz. Az elõremenõ- és visszatérõ vezeték helytelen bekötési sorrendje esetén használható. Unibox T és Unibox plus szerelvényekhez alkalmazandó. Unibox RTL és Unibox vario szerelvényekhez alkalmazandó. Tömszelence csavar minden RTLH-szelephez készlet = 5 db Duo csatlakozó idom /4 hollandi x /4 km x /4 km Két fûtõmezõ egy Unibox szabályozóról történõ ellátásához..07

8 Cofloor rendszerlemezek Csom.- egység Pogácsás rendszerlemezek 4 és 6 mm-es csövek rögzítésére 45 -os, diagonális csõfektetésre is alkalmas fektetési távolság: 5, 0, 5, 20, 25 és 0 cm Padlófûtési rendszerlemez, NP 5,0 x,0 m =,0 m 2 hõ- és hangszigeteléssel EPS-bõl, WLG 040, vastagság 5 2 mm, kasírozott PS-fóliával, DIN 402 szerinti B2-es építõanyag-besorolás max. terhelhetõség: 5 kn/m 2 (0) Padlófûtési rendszerlemez, NP,0 x,0 m =,0 m 2 EPS hõszigeteléssel, WLG 05, vastagság mm, kasírozott PS-fóliával, DIN 402 szerinti B2-es építõanyag-besorolás max. terhelhetõség: 50 kn/m 2 (0) Padlófûtési rendszerlemez, NP,0 x,0 m =,0 m 2 hõszigetelés nélkül mélyhúzott PS-fóliából (8) Szabványos cement- és folyékony esztrich esetén alkalmazható. Hõvezetési ellenállás: R = 0,875 (m 2 K)/W Csak csomagolási egységben vásárolható = 0 db lemez / karton. Hõvezetési ellenállás: R = 0,4 (m 2 K)/W Csak csomagolási egységben vásárolható = 0 db lemez / karton. Csak csomagolási egységben vásárolható = 8 db lemez / karton. Kiegyenlítõ lemez, NP 5,00 x,00 m összehajtott EPS-bõl, WLG 040, vastagság: 5 2 mm, fóliaborítással Az osztó elõtti területen és az ajtóátvezetéseknél lévõ csõfektetéseknél alkalmazható, a bekötõvezetékek rögzítésére. Kiegyenlítõ lemez, NP,00 x,00 m összehajtott EPS-bõl, WLG 05, vastagság: mm, fóliaborítással Összekötõ elem rendszerlemezekhez Élek összekötésére, illetve rendszerlemezek átfedésének összetoldására. használható Ajtó- és osztó elõtti csatlakozóelem Ajtóátvezetéseknél és osztó elõtt alkalmazandó. Rögzítõhorog mûanyagból 4 és 6 mm-es csövek rögzítésére Készlet = 200 db Csõbilincs mûanyagból, diagonális fektetéshez, 4 és 6 mm-es csövek rögzítésére Készlet = 00 db A fûtõcsõ hõszigetelõ lemezhez (> 0 mm) történõ rögzítésére, például az osztó elõtt. Csak csomagolási egységben kapható készlet = 200 db A fûtõcsõ hõszigetelõ lemezhez (> 0 mm) történõ rögzítésére, például az osztó elõtt és csövek diagonális fektetése esetén. Csak csomagolási egységben kapható készlet = 00 db Gyártása megszûnik..08

9 Cofloor Tacker- és rögzítõsínes rendszer hajtogatott-, vagy tekercselt szigetelõlemezhez fûtésre / hûtésre Csom.- egység A Tacker rendszer: 4 és 6 mm-es csövek rögzítéséhez. Tekercselt- és hajtogatott szigetelõlemez felkasírozott fóliával. Elõnyomott fektetési raszterrel (rasztertávolság 5 cm) fektetési távolságok 5, 0, 5, 20, 25, 0 cm. Fólia-átlapolás a szegélyeken, a szemközti oldalhoz történõ illesztés ragasztóval ellátott tapadócsíkkal történik. Tekercselt szigetelõlemez 0,00 x,00 m = 0,00 m 2 EPS-bõl, DIN EN 6 szerint, DIN 402 szerinti B2-es építõanyag-osztály, max. terhelhetõség 4 kn/m 2 WLG 045 vastagság: 5 mm vastagság: 0 mm vastagság: 25 2 mm WLG 040 vastagság: 0 2 mm Szabványos cement- és folyékony esztrich esetén alkalmazható. Csak csomagolási egységben kapható Hõvezetési WLG max. ellenállás terhelhetõség R=0,78 (m 2 k)/w kn/m 2 R=0,67 (m 2 k)/w kn/m 2 R=0,56 (m 2 k)/w kn/m 2 R=0,75 (m 2 k)/w kn/m 2 Hajtogatott szigetelõlemez 2,00 x,00 m = 2,00 m 2 EPS-bõl, DIN EN 6 szerint, WLG 045 vastagság: 5 mm DIN 402 szerinti B 2-es építõanyag-osztály max. terhelhetõség 4 kn/m 2 (5) Hõátbocsátási tényezõ: R = 0,78 (m 2 k)/w Csak csomagolási egységben vásárolható = 5 db lemez / karton. Belövõ szerszám (Tacker) A fûtõcsõ belövõhorgokkal történõ rögzítésére hõszigetelõ lemezhez, illetve rendszerlemezhez. Belövõ horog mûanyagból 4, 6, 7 és 20 mm-es csövek rögzítésére 0 db / csomag (0) Kézi ragasztószerszám 50 mm vastag ragasztószalaghoz Ragasztószalag 50 mm x 66 m A fûtõcsõ rögzítésére hõszigetelõ lemezhez, illetve rendszerlemezhez, rögzítõszerszám segítségével. Csak csomagolási egységben vásárolható = 0 csomag (0 db / csomag). Az illesztési szegélyek leragasztására a szigetelõ tekercsekre és lemezekre. Az illesztési szegélyek leragasztására a szigetelõ tekercsekre és lemezekre, a behatoló esztrich-víz ellen. Rögzítõsín öntapadó távtartó sín polietilénbõl, rögzítési távolság 5 cm, m hosszú 4 mm-es csõre (00) mm-es csõre (00) A fûtõcsõ rögzítésére hõszigetelõ lemezhez..09

10 Cofloor szárazépítési rendszer fûtéshez/hûtéshez Csom.- egység Szárazépítési rendszer 4 mm-es csövek rögzítésére 2,5 cm és 25 cm-es fektetési távolság Szárazépítési rendszerlemez 000 x 500 x 25 mm EPS-bõl, DIN EN 6, WLG 05 szerint DIN 402 alapján B anyagosztályba sorolt max. terhelhetõség 60 kn/m 2 (0) Csekély építési magasságú, kis tömegû felületfûtések kialakításához (régi építésû épületek felújításánál, fa födémszerkezeteknél) vagy a DIN 8560 szabvány szerinti melegburkolatoknál alkalmazott PE-fóliával fedett esztrich-réteg esetén. Betartva a szárazépítési rendszerre vonatkozó szerelési utasításokat, a rendszer alkalmas falfûtésre és hûtésre egyaránt. Hõvezetõ lamellák fektetésére alkalmas felületi kiképzéssel, választhatóan kígyóformájú vagy csigavonalas csõvezetéshez, 4 x 2 mm-es Copipe csövekhez. Csak csomagolási egységben vásárolható = 0 lemez / karton. Hõvezetési ellenállás: R = 0,5 (m 2 K)/W. Hõvezetõ lamella 988 x 22 x 0,4 mm horganyzott acéllemezbõl, préselt csõvezetõ horonnyall (48) A 4 x 2 mm-es Copipe csövek mechanikai rögzítéséhez, továbbá a nagy felületet borító rendszerlemezek hõátviteli jellemzõinek javítására. Csak csomagolási egységben vásárolható = 48 lamella / karton. Hõvezetõ ív 0 x 245 x 0,5 mm horganyzott acéllemezbõl (25) x 2 mm-es Copipe -csövek fektetéséhez, a szegélyzónában kígyóvonal alakú fektetési mód esetén alkalmazandó. Csak csomagolási egységben vásárolható = 25 ív / karton. Síklemez 000 x 500 x 25 mm, EPS-bõl, DIN EN 6 WLG 05 szerint, max. terhelhetõség 60 kn/m 2 DIN 402 alapján B anyagosztályba sorolt (9) Csak csomagolási egységben vásárolható = 9 elem / karton. Takarófólia PE-bõl, 0,2 mm tekercsméret 25 m x 4 m A szárazépítési rendszerelemek és a cement-, illetve folyékony esztrich között alkalmazandó, szigetelõ rétegként. Melegvágó készülék Kéziszerszám, a csõnyomvonalak síklemezekben történõ egyedi kialakításához..0

11 Tartozékok Csom.- egység Szigetelõ szalag tekercsben, fóliával védett ragasztófelülettel, szegélyszigeteléshez magasság: 50 mm, vastagság: 0 mm Polietilén habból tekercshosszúság 25 m (8) Szigetelõ szalag tekercsben, fóliával védett ragasztófelülettel, szegélyszigeteléshez magasság: 20 mm, vastagság: 0 mm Polietilén-habból tekercshosszúság 50 m (0) A DIN EN / DIN 8560 T2 szabvány szerint alkalmazható szabványos cement- és folyékony esztrich esetén. Csak csomagolási egységben vásárolható = 8 tekercs / karton. Profilléc PE habanyagból, dilatációs hézagok kialakításához, öntapadó talppal, magasság: 20 mm, vastagság: 0 mm hosszúság:,20 m (20) Esztrich-fugák létrehozásához, a DIN EN / DIN 8560 T2 szabványnak megfelelõen. Védõcsõ LDPE hosszúság: 00 mm, hasított, 4 és 6 mm-es csövekre (20) A fûtési csövek védelmére: az EN / DIN 8560 T2 szabvány szerinti esztrich-fugák keresztezésénél a csõnek az esztrich-rétegbe való bevezetésekor a csõnek az esztrich-rétegbõl való kivezetéskor. Csak csomagolási egységben vásárolható = 20 db védõcsõ / karton. Szigetelõ csõhéj Polietilén-habból 20 mm 50 m kartondobozban Csak csomagolási egységben vásárolható = kartondoboz. Csõvezetõ ív mûanyagból 4, 6 és 7 mm-es csövekre Készlet = 0 db (50) Mûanyag csövek 90 -os iránytöréseinek kivitelezésénéhez és rögzítéséhez alkalmazandó, pl. az osztókhoz történõ felállásokhoz és födémáttörésekhez. Mérõhely-jelölõ mûanyagból Készlet = 5 db (0) Mérõhely-jelölõ, az esztrich-réteg nedvességtartalmának ellenõrzéséhez. Méretezõ szoftver CD hõleadó felületek számításához ingyenes.

12 Copex, Copipe csõvezetékek Készülék csõtekercs lefejtéséhez Csom.- egység PE Xc Copex mûanyag csövek oxigéndiffúzió elleni záróréteggel tekercsben 4 x 2 mm-es méretben 20 m-es tekercs m m-es tekercs m m-es tekercs m x 2 mm-es méretben 20 m-es tekercs m m-es tekercs m m-es tekercs m Alkalmazási terület felületfûtéshez- és hûtéshez A csõvezetékek az alábbi szabványoknak felelnek meg: DIN 6892 / DIN 689 / DIN EN ISO / EN Max. nyomás- és hõmérsékletterhelhetõség: 6 bar, 90 C; 0 bar, 60 C. Az oxigéndiffúzió elleni védelem megfelel a DIN 4726 / EN szerinti szabványnak. 7 x 2 mm-es méretben 20 m-es tekercs m m-es tekercs m m-es tekercs m x 2 mm-es méretben 240 m-es tekercs m m-es tekercs m x mm-es méretben 50 m-es tekercs m PE Xc/AL/PE X Copipe többrétegû csövek tekercsben 4 x 2 mm-es méretben 50 m-es tekercs m m-es tekercs m m-es tekercs m x 2 mm-es méretben 50 m-es tekercs m m-es tekercs m m-es tekercs m Alkalmazási terület szivattyús központi fûtési berendezésekben, felületfûtési- és hûtési, illetve vízellátási rendszerekben Max. nyomás- és hõmérsékletterhelhetõség: 0 bar, 95 C; 6 bar, 20 C. DVGW-regisztrációs szám: DW 850AT2407. Három szerkezeti rétegbõl felépülõ oxigéndiffúzió mentes csõvezeték: belül elektronsugárral térhálósított polietilén haszoncsõ hosszvarratos alumíniumcsõ kívül elektronsugárral térhálósított polietilén köpenycsõ A szerkezeti rétegeket speciális kötõanyag fogja össze. A csõvezetékeket a vonatkozó érvényben lévõ törvényeknek, rendelketeknek, szabványoknak és irányelveknek megfelelõen hõszigeteléssel kell ellátni. A megfelelõ hõszigetelõ anyagok a szakkereskedésekben beszerezhetõk. Készülék csõtekercs lefejtéséhez Copex és Copipe csövekhez

13 Menetes kötõelemek préskötések Csom.- egység Ofix K szorítógyûrûs csavarzatok mûanyag csövek kötéséhez DIN V 88 szerinti /4 külsõmenetes (eurokónuszos) szerelvényekhez, O-gyûrûvel kiegészített fémes tömítéssel, sárgarézbõl nikkelezett hollandi anyával 4 x 2 mm x G /4 hollandi (0) x 2 mm x G /4 hollandi (0) x 2 mm x G /4 hollandi (0) x 2 mm x G /4 hollandi (0) Copex PE X csövek osztókhoz és toldókhoz történõ csatlakoztatására. nyers kivitelû hollandi anyával 4 x 2 mm x G /4 hollandi (0) x 2 mm x G /4 hollandi (0) x 2 mm x G /4 hollandi (0) x 2 mm x G /4 hollandi (0) Cofit S szorítógyûrûs csavarzatok Copipe többrétegû csövekhez és azonos szerelési mód esetén mûanyag csövek kötéséhez DIN V 88 szerinti /4 külsõmenetes (eurokónuszos kivitelû) szerelvényekhez, O-gyûrûvel kiegészített fémes tömítéssel, horganykiválás-mentes sárgarézbõl készült csõkapcsoló elemmel, sárgaréz szorítógyûrûvel és hollandi anyával Csövek osztókhoz és toldókhoz történõ csatlakoztatására. (Mûanyag csövek belsõ sorjázása is szükséges.) nikkelezett hollandi anyával 4 x 2 mm x G /4 hollandi (0) x 2 mm x G /4 hollandi (0) x 2 mm x G /4 hollandi (0) nyers kivitelû hollandi anyával 4 x 2 mm x G /4 hollandi (0) x 2 mm x G /4 hollandi (0) Toldóidom sárgarézbõl, nikkelezett kivitelben G /4 km x G /4 km (0) vörösöntvénybõl, nyers kivitelben G /4 km x G /4 km (25) Cofit P prés-toldó Copipe többrétegû csövekhez és azonos szerelési mód esetén mûanyag csövekhez. Az idom anyaga a 4 mm-es méretnél horganykiválás mentes sárgaréz, a többinél vörösöntvény, a préshüvely nemesacélból készül. (Mûanyag csövek belsõ sorjázása is szükséges.) 4 x 4 mm (0) x 6 mm (0) x 7 mm (0) * 4 20 x 20 mm (0) * új termék a -as katalógusban.

14 Multidis SF osztó-gyûjtõk felületfûtésekhez Multidis SF nemesacél osztó-gyûjtõ felületfûtésre beépített térfogatáram-mérõ és szabályozóbetétekkel, 4 l/s lapostömítéssel, M0 x,5 mm-es szelepbetétekkel termosztatikus és elektronikus szabályozáshoz 2 körös kivitel körös kivitel körös kivitel körös kivitel körös kivitel körös kivitel körös kivitel körös kivitel körös kivitel körös kivitel körös kivitel Multidis SF nemesacél osztó-gyûjtõ felületfûtésre beépített térfogatáram-mérõ és szabályozóbetétekkel, 0,6 2,4 l/s lapostömítéssel, M0 x,5 mm-es szelepbetétekkel termosztatikus és elektronikus szabályozáshoz 2 körös kivitel körös kivitel körös kivitel körös kivitel körös kivitel körös kivitel körös kivitel körös kivitel körös kivitel körös kivitel körös kivitel Multidis SF nemesacél osztó-gyûjtõ felületfûtésre beépített szabályozóbetétekkel lapostömítéssel, M0 x,5 mm-es szelepbetétekkel termosztatikus és elektronikus szabályozáshoz 2 körös kivitel körös kivitel körös kivitel körös kivitel körös kivitel körös kivitel körös kivitel körös kivitel körös kivitel körös kivitel körös kivitel Szelepbetét Multidis SF nemesacél osztókhoz Alkalmazási terület Nemesacél osztó-gyûjtõ PN 6 nyomásfokozatú, szivattyús központi fûtési berendezésekhez. Elõremenõ hõmérséklet max. 70 C. Leírás Elõszerelt osztó-gyûjtõ. Töltõ- és ürítõcsapokkal, légtelenítõvel és végelzáró dugóval. A fûtõköri csatlakozások G /4 méretû külsõ menettel Oventrop szorítógyûrûs csavarzatokhoz. Az osztó-egység szabályozó, a gyûjtõegység beszabályozásra alkalmas szelepbetétekkel szerelt. DIN 409 szerinti zajszigeteléssel szerelt tartókonzolok (tartozékként szállítva) Körök száma Hossz (L) 90 mm 240 mm 290 mm 40 mm 90 mm 440 mm 490 mm 540 mm 590 mm 640 mm 690 mm Hossz a sz. golyóscsappal 270 mm 20 mm 70 mm 420 mm 470 mm 520 mm 570 mm 620 mm 670 mm 720 mm 770 mm Osztószekrények sorszáma (.5 oldal) Sorszám Sorszám Alkalmazási terület Nemesacél osztó-gyûjtõ PN 6 nyomásfokozatú, szivattyús központi fûtési berendezésekhez. Elõremenõ hõmérséklet max. 70 C. Leírás Elõszerelt osztó-gyûjtõ. Töltõ- és ürítõcsapokkal, légtelenítõvel és végelzáró dugóval. A fûtõköri csatlakozások G /4 méretû külsõ menettel Oventrop szorítógyûrûs csavarzatokhoz. Az osztó-egység szabályozó, a gyûjtõegység beszabályozásra alkalmas szelepbetétekkel szerelt. DIN 409 szerinti zajszigeteléssel szerelt tartókonzolok (tartozékként szállítva) Golyóscsapok lapostömítéssel DN 20 G /4 bm x G km DN 25 G bm x G km M 0 x,0 mm-es hõmérséklet-érzékelõ csatlakozással DN 25 G bm x G km Fontos tudni! Az Energiatakarékossági Rendelet (EnEV) 2. pontja a levegõhõmérséklet helyiségenkénti szabályozása esetén 2 önállóan ható megoldás egyidejû alkalmazását írja elõ. Szorítógyûrûs csavarzatok mûanyag-, rézés Oventrop Copipe többrétegû csövekre az.5 oldalon találhatóak. További információ a tervezési segédletben..4

15 Fémszekrények osztó-gyûjtõkhöz Szerelvények hõmennyiségmérõk bekötéséhez Példa:. számú készlet, sarok Példa: 2. számú készlet, egyenes Falszerkezetbe süllyeszthetõ osztó-gyûjtõ szekrények, horganyzott acéllemezbõl, a keretek és a szekrényajtó fehér színû lakkbevonattal. Eltávolítható zárólemezekkel. Nr. : vízszintes belméret: 560 mm Nr. 2: vízszintes belméret: 700 mm Nr. : vízszintes belméret: 900 mm Nr. 4: vízszintes belméret: 200 mm Falsík elé szerelhetõ osztó-gyûjtõ szekrények, horganyzott acéllemezbõl, a keretek és a szekrényajtó fehér színû lakkbevonattal. Eltávolítható zárólemezekkel. Nr. : vízszintes belméret: 600 mm Nr. 2: vízszintes belméret: 750 mm Nr. : vízszintes belméret: 000 mm Nr. 4: vízszintes belméret: 250 mm Osztó-gyûjtõ elé szerelhetõ szerelvény-készlet, hõmennyiségmérõk beépítéséhez. Alkalmazható osztó-gyûjtõk: Multidis SH osztó-gyûjtõ radiátoros fûtõkörökhöz Multidis SF osztó-gyûjtõ felületfûtésekhez. számú készlet Hycocon V beszabályozó szeleppel sarok kivitel egyenes kivitel számú készlet Hycocon DP nyomáskülönbség-szabályozó szeleppel sarok kivitel egyenes kivitel Túláram-szelep Multidis SF felületfûtésre alkalmazható nemesacél osztókhoz * 020 Könyök-csatlakozó-készlet: Alkalmazható osztó-gyûjtõk: Multidis SH osztó-gyûjtõ radiátoros fûtõkörökhöz Multidis SF osztó-gyûjtõ felületfûtésekhez Hycocon V beszabályozó szelepek fokozatmentes elõbeállítással eco -méréstechnika mindkét oldalon mérõ- és ürítõszelepekkel mindkét oldalon külsõ menettel, hollandi anya nélkül DN 20 /4 2,7 (0) Beépítési mélység: Beépítési magasság: 5 80 mm mm A szekrényméret megválasztásánál minden esetben ellenõrizze a szerelvényezés helyigényét. Beépítési mélység: Beépítési magasság: 60 mm mm A szekrényméret megválasztásánál minden esetben ellenõrizze a szerelvényezés helyigényét. A hõmennyiségmérõk beépítésére szolgáló, az osztó-gyûjtõ elé szerelhetõ szerelvénykészletek balos és jobbos csatlakozásra is alkalmasak. A szerelvénycsoport az alábbiakból áll:. számú készletnél: elõremenõ ágban golyóscsap hõmérséklet-érzékelõ csatlakozóval visszatérõ ágban Hycocon V beszabályozó szelep hõmennyiség-mérõ passzdarab golyóscsap csavarzattal lapostömítések 2. számú készletnél: elõremenõ ágban golyóscsap hõmérséklet-érzékelõ csatlakozóval mérõcsonk visszatérõ ágban Hycocon DP nyomáskülönbségszabályozó impulzusvezeték hõmennyiség-mérõ passzdarab golyóscsap lapostömítések. Az áramlási zajok elkerülését szolgáló, túláram-szelepet tartalmazó kivitel jobbos bekötésû. Beállítási tartomány: mbar A sarok kivitelû szerelvény-készlet az osztógyûjtõ alsó irányból történõ bekötését teszi lehetõvé, falsík elé szerelhetõ osztó-gyûjtõ szekrények alkalmazása esetén. Alkalmazási tartomány 0 C + 20 C-ig. Általában A szelepház és a fejrész horganykiválásmentes sárgarézbõl készül. Hycocon DP nyomáskülönbség-szabályozók névleges érték: mbar, fokozatmentes elõbeállítással eco -méréstechnika mindkét oldalon mérõ- és ürítõszelepekkel mindkét oldalon külsõ menettel, hollandi anya nélkül DN 20 /4 2, Alkalmazási tartomány 0 C + 20 C-ig. Általános megjegyzés A szelepház és a fejrész horganykiválásmentes sárgarézbõl készül. * új termék a -as katalógusban.5

16 Regufloor H/HW transzport-blokkok és részegységei padlófûtési áramkörökhöz 4 5 oventrop Felületfûtés és hûtés Regufloor H transzport-blokk, DN 25, padlófûtési áramkörök ellátására, termosztatikus szabályozással, villamos szivattyúvezérléssel. Multidis SF osztó-gyûjtõhöz közvetlen csatlakozás. Egyedi alkatrészek Regufloor HW transzport-blokk, DN 25, padlófûtési áramkörök ellátására, idõjárásfüggõ elektronikus szabályozással, motoros hajtómûvel. Multidis SF osztó-gyûjtõhöz közvetlen csatlakozás * 02 T csatlakozó idom Háromjáratú elosztószelep S csatlakozó csavarzattal Termosztatikus hõmérséklet-szabályozó, csõre szerelhetõ érzékelõvel Alkalmazás Az adott fûtési rendszernek a transzportblokk által szabályozott hõmérsékletû fûtõvíze közvetlenül kerül a padlófûtési áramkörökbe. A Multidis SF osztó-gyûjtõk 2-2 áramkör ellátását teszik lehetõvé. Beépítési hossz: 5 mm max. üzemnyomás: 6 bar megengedett max. nyomáskülönbség: 0,75 bar rendszer max. fûtõvízhõmérséklete: 90 C Regufloor H max. elõremenõ hõmérséklete: 50 C Regufloor H szabályozási tartománya: C elektromos csõtermosztát beállítási tartománya: C Regufloor H transzport-blokk leírása: Elõszerelt, végellenõrzött komplett készülék, az alábbi fõbb elemek felhasználásával: háromjáratú elosztószeleppel termosztatikusan szabályozott elõremenõ, elektronikus szabályozású Grundfos-Alpha keringetõ-szivattyú, elektromos csõtermosztát a szivattyú vezérlésére Regufloor HW transzport-blokk leírása: Szerkezeti felépítése megegyezik a Regufloor H -val, de idõjárásfüggõ elektronikus szabályozással és a háromjáratú elosztószelepen motoros hajtómûvel szerelve. Az elõremenõ- és a visszatérõ vezeték elzárására a DN 20 méretû és a DN 25 méretû Oventrop golyóscsapok alkalmazhatóak. Szabályozási tartomány: C Csak tartalékként szállítható. Grundfos ALPHA 5 60 szivattyú Szivattyúkábel nélkül. Csak pótlásként szállítható. Elektromos csõtermosztát Beleértve a Grundfos ALPHA 5 60 szivattyú bekötését is. Tartó T csatlakozó idomhoz Elektronikus fûtésszabályozó, idõjárás-függõ szabályozással 20 V * 02 Az idõjárásfüggõ szabályozásnál az elõremenõ fûtõvíz hõmérséklete mindenkor a külsõ hõmérséklet aktuális értékének függvényében kerül automatikusan beállításra..6 * új termék a -as katalógusban

17 Regufloor HC transzport-blokkok és részegységei fûtési és hûtési alkalmazásokra Regufloor HC transzport-blokk, DN 25, fûtési és hûtési áramkörök ellátására, elektronikus szabályozással, motoros szelephajtómûvet, Multidis SF osztó-gyûjtõhöz közvetlen csatlakozás. Szabályozó-készlet, az elõremenõ vízhõmérséklet szabályozásához Fûtés / hûtés szabályozó memóriakártya elektrotermikus hajtómû külsõ érzékelõ elõremenõ hõmérsékletérzékelõ jelátalakító a páratartalom méréséhez villamos csõtermosztát szelepmeghajtó folyamatos szabályozáshoz hálózati csatlakozó * 02 Regufloor HC transzport-blokk leírása: Elõszerelt, végellenõrzött komplett készülék, felülethûtési lehetõséggel, az alábbi fõbb elemek felhasználásával: motoros hajtómûvel ( pont szab.) szerelt háromjáratú elosztószelep, elektronikus szabályozású Grundfos-Alpha keringetõ-szivattyú, elektronikus szabályozó az elõremenõ víz hõmérsékletének beállítására Háromjáratú elosztószeleppel, elektromotoros ( pont szabályozású) hajtómûvel. 2 2 fûtõköri csatlakozáshoz, két-, háromvagy négyvezetékes fûtési és hûtési rendszerre. Beépítési hossz: 5 mm max. üzemnyomás: 6 bar megengedett max. nyomáskülönbség: 0,75 bar rendszer max. fûtõvízhõmérséklete: 90 C Regufloor HC max. elõremenõ hõmérséklete: 50 C A fûtési/hûtési üzemmód és a mindenkori külsõ hõmérséklet függvényében meghatározott elõremenõ vízhõmérséklet teljesen automatikusan kerül beállításra. Hûtési üzemmódnál egy harmatponti hõmérséklet-érzékelõ akadályozza meg a nemkívánatos kondenzációs jelenségeket. Az elektronikus szabályozó idõprogrammal és meredekségi görbeválasztási lehetõséggel is rendelkezik mind fûtési, mind hûtési üzemmódban. Távkapcsoló fûtõ/hûtõ klímszabályozóhoz * 02 Alternatív lehetõség a szabályozó kényelmes kezeléséhez. Csatlakozórendszer helyiségtermosztátokhoz és hajtómûvekhez * 0 Az osztó-gyûjtõ szekrénybe építhetõ, 6 csatornás villamos csatlakozó szelephajtómûvek és helyiségtermosztátok bekötéséhez. Szükség esetén több csatlakozó párhuzamosan is köthetõ. Helyiségtermosztát fûtési / hûtési rendszerre, 20 V * 0 Elektrotermikus hajtómû (2 pont szabályozás) M 0x,5 mm-es menetes csatlakozóval áramkimaradásra záró kivitel, 20 V áramkimaradásra záró kivitel, 24 V A helyiségtermosztát lehetõvé teszi a fûtés/hûtés üzemmód megválasztását és az egyéni igényeknek megfelelõ hõmérséklet megválasztását. Harmatpont-érzékelõ, 24 V fûtési / hûtési célokra A harmatpont-érzékelõ megakadályozza a hûtõfelületek nedvesedését. A Regufloor HC szabályozó szelepén keresztül akár meg is szakítja hûtõkör üzemét. * új termék a -as katalógusban.7

18 Regufloor HC transzport-blokkok és részegységei fûtési és hûtési alkalmazásokra Fûtési/hûtési szabályozó * 0 Fûtés- és klímatechnika területén általánosan használható elektronikus szabályozó, például elõremenõ vízhõmérséklet szabályozására. Beépített mérési, szabályozási és idõprogram-funciók. Egyszerûen programozható és helyezhetõ üzembe. Memóriakártya fûtési/hûtési szabályozóhoz * 0 A memóriakártya lehetõvé teszi az üzemi jellemzõk eltárolását, dokumentálását, továbbá a programozási adatok elmentését. Külsõ érzékelõ fûtési/hûtési szabályozóhoz * 0 Ni 000 tip. hõmérséklet-érzékelõ. Elõremenõ hõmérsékletérzékelõ Ni 000 tip. hõmérséklet-érzékelõ. Jelátalakító harmatpont-érzékelõhöz * 0 A mindenkori helyiséglevegõ jellemzõi alapján számítja a harmatponti hõmérséklet értékét és megakadályozza a hûtõfelületeken vagy csõvezetékeken történõ párakicsapódást. Elektromos csõtermosztát A Grundfos ALPHA szivattyú üzemét vezérli..8 * új termék a -as katalógusban

19 I Felületfûtés és hûtés Regufloor HC transzport-blokkok és részegységei fûtési és hûtési alkalmazásokra rendszervázlat Elektromotoros hajtómû M0 x,5 mm-es menetes csatlakozással 24 V-os, arányos szabályozás (0-0 V) A bemeneti jel és a blokkolás elleni védelmi funkció beállítható automatikus 0-pont felismerés Az Oventrop elektromotoros hajtómûvek a fûtési, szellõzési és a klimatizálási területeken kerülnek alkalmazásra. A hajtómûvek helyiséghõmérséklet szabályozásra alkalmasak, pl. hagyományos fûtõtestek, beépített szelepes fûtõtestek, padlófûtési osztók, mennyezeti sugárzó fûtések, mennyezeti hûtõk és indukciós készülékek esetén. További alkalmazás vegyes fûtések esetén. OV III II Tri D háromjáratú elosztószelep PN 6 vörösöntvénybõl M0 x,5 mm-es menetes csatlakozással hollandi anyával, lapostömítéssel DN 20 / DN DN 40 / Alkalmazási terület: PN 6, 20 C Fûtõ- és hûtõberendezésekben áramló térfogatáramok elosztására, keverésére vagy átkapcsolására termosztatikus vagy elektromos mûködésû hajtómûvek segítségével. AB OV B A Tri M háromjáratú keverõszelep PN 6 vörösöntvénybõl M0 x,5 mm-es menetes csatlakozással hollandi anyával, lapostömítéssel DN 20 / DN DN 40 / Rendszervázlat Fûtési/hûtési szabályozó 2. Külsõ érzékelõ. Harmatpont-érzékelõ, 24 V 4. Elõremenõ hõmérsékletérzékelõ 5. Jelátalakító harmatpont-érzékelõhöz 6. Helyiségtermosztát 7. Csatlakozórendszer helyiségtermosztátokhoz és hajtómûvekhez 8. Regufloor HC transzport-blokk 9. Elektromotoros hajtómû 0. Elektrotermikus hajtómû. Tri-M háromjáratú keverõszelep 2. Hõtermelõ berendezés. Hûtõ berendezés 0 2.9

20 Regufloor HX transzport-blokk felületfûtésekhez hõcserélõvel szétválasztott ellátó és felhasználói áramkörökhöz Regufloor HX hõcserélõs transzport-blokk, DN 25 felületfûtési áramkörök ellátásához, közvetlen csatlakoztással a Multidis SF osztó-gyûjtõkhöz. Vízoldalon szétválasztott ellátó és felhasználói áramkör. Felhasználói oldalon: beépített keringetõ szivattyú, tágulási tartály, szervíz-szelep, biztonsági szelep és termosztatikusan szabályozott elõremenõ fûtõvízhõmérséklet Alkalmazása: Bármilyen okból adódó, hõcserélõvel szétválasztandó ellátó és felhasználói áramköri igény miatt. Például nem oxigéndiffúzió-mentes csõhálózat alkalmazása vagy megléte következtében. 2-2 fûtõkör ellátására alkalmas Multidis SF osztó-gyûjtõk bal oldalához közvetlen csatlakoztathatóak. Megengedett max. üzemnyomás: 6 bar Megengedett max. elõremenõ vízhõmérséklet ellátó (primer) oldalon: max. 90 C felhasználói (szekunder) oldalon: max. 50 C Szabályozási tartomány a felhasználói oldalon: C Leírás: Rendszervázlat Elõszerelt, végellenõrzött komplett készülék, az alábbi fõbb elemek felhasználásával: lemezes hõcserélõ, szabályozott felhasználó-oldali elõremenõ az ellátó oldalon telepített termosztatikus szabályozószeleppel, vörösöntvény-házas, elektronikus szabályozású Grundfos-Alpha keringetõszivattyú, membrános tágulási tartály, szervízszeleppel, biztonsági szelep, nyomásmérõ mûszer. Hõcserélõ, membrános tágulási tartály ( l), nyomásmérõ, biztonsági szelep Beépítési példa.20

21 9 2 6 oventrop 5 Felületfûtés és hûtés Helyiségtermosztátok Hajtómûvek Tartozékok C Helyiségtermosztát és kapcsolóóra napi program beállítással 20 V heti program beállítással 20 V V * 0 Védõburkolat 20 V-os programozható helyiségtermosztátokhoz Helyiségtermosztát 20 V V Helyiségtermosztát vakolatba süllyeszthetõ kivitel 20 V V A programozható kivitelû termosztát 2-pont szabályozású elektrotermikus szelephajtómûvekkel összekapcsolva lehetõvé teszi a fûtött helyiségek egyedi hõmérséklet-szabályozását. Kimeneti jel: PWM (Impulzusamplitudómoduláció). Alkalmazás: központi fûtési berendezésekhez. A szabályozás végrehajtójaként alkalmazandó elektrotermikus hajtómû áramkimaradásra záró üzemmódú legyen. A szabályozó beállítási értéktartománya rejtett határolókkal tetszés szerint korlátozható. A falsíkra szerelhetõ vagy vakolatba süllyeszthetõ, egyszerû kivitelû termosztátok 2-pont szabályozású elektrotermikus szelephajtómûvekkel összekapcsolva lehetõvé teszik a fûtött helyiségek egyedi hõmérséklet-szabályozását. Alkalmazás: fûtési célú felhasználás estén külsõ kapcsolóórával (term.sz /52, 20 V) kiegészíthetõ és áramkimaradásra záró üzemmódú hajtómûvekkel szerelendõ. Hûtõberendezésnél történõ felhasználás esetén áramkimaradásra nyitó üzemmódú hajtómûvek építendõk be. Elektronikus helyiségtermosztát, 24 V, folyamatos szabályozáshoz (0 0 V) A folyamatos szabályozást biztosító termosztát 0-0 V kivitelû elektrotermikus szelephajtómûvekkel (Term.sz ) és motoros meghajtókkal (pl ) összekapcsolva lehetõvé teszi a fûtött helyiségek egyedi hõmérsékletszabályozását. (Három- és négyvezetékes rendszerekhez is beépíthetõ.) 0-0 V analóg kimenet, fûtés- és hûtésszabályozáshoz is alkalmazható. 0,5-7,5 K között állítható holtzóna. További információ a tervezési segédletben. Elektrotermikus hajtómû (2 pont szabályozású) rövid kivitelû M0 x,5 mm-es menetes csatlakozással áramkimaradásra záró, 20 V áramkimaradásra záró, 24 V További hajtómûvek (elektrotermikus, illetve elektromotoros) a.2 és a. oldalon találhatók. Kapocsléc (6 szabályozási zónához) helyiségtermosztátokhoz és hajtómûvekhez Kapocsléc (8 szabályozási zónához) helyiségtermosztátokhoz és hajtómûvekhez * 0 Tartozékok Pumpenlogik (szivattyúvezérlõ) 24 V Pumpenlogik (szivattyúvezérlõ) 20 V Padlófûtési osztókhoz és termosztatikus szelepekhez. Nem alkalmas háromjáratú elosztó- és keverõszelepekhez, termékszám:...., Cocon és Hycocon TM szabályozó szelepekhez, termékszám: és Szelepemelkedés kijelzõvel rendelkezik. Átállítható áramkimaradásra nyitó kivitelûre. A csatlakozó kábel 0,8 m hosszú. Kapocsléc 6 szabályozási zónához, max. 6 helyiségtermosztát csatlakoztatásához és max 6 x 4 elektrotermikus hajtómûhöz, termékszám: Kapocsléc 8 szabályozási zónához, max. 8 helyiségtermosztát csatlakoztatásához, és max. 6 elektrotermikus hajtómû (2 db zónánként) vezérléséhez, termékszám: A számú kapocsléchez csatlakozó egység. Ha minden szelep lezárt állapotban van, a szivattyút leállítja. * új termék a -as katalógusban.2
