1 Fűtés és melegvíz előállítás ipari objektumokban 2015

2 EnTEC INDUSTRY-LINE A 3. oldaltól HSP mennyezeti hősugárzó panelek Hősugárzó panel - alap-specifikáció HSP panelek összekötése Függesztőrendszer EnTEC HEAT-LINE A 13. oldaltól Kis kazánházi rendszerek - 50 kw-ig Kis kazánházi rendszerek - 70 kw-ig Közepes kazánházi rendszerek kw-ig Nagy kazánházi rendszerek kw-ig Elodrive Keverőszelepek és meghajtómotorok EnTEC SOLAR-LINE A 34. oldaltól Szolár állomások Tartozékok szolár rendszerekhez EnTEC CONNECT-LINE A 38. oldaltól Nemesacél hullámos csövek FixLock - perem nélküli szerelés EnTEC RADIATOR-LINE A 40. oldaltól Komplett csavarzat Standard Átépítési készletek, egycsöves fűtéshez EnTEC MEASURING-LINE A 44. oldaltól Tipus 0-2 rendszerek Mérő és szabályzó csomópont Kompakt hőmennyiség-mérő Hőmennyiségmérő tartozékok Árkedvezményes hőmennyiség-mérő összeállítások EnTEC SAFETY-LINE A 53. oldaltól Biztonsági membránszelepek fűtési és MV rendszerekhez - menetesek EnTEC WATER-LINE A 55. oldaltól Frissvizet előkészitő állomás H-W1, DN 20 Frissvizet előkészitő állomás H-W2, DN 25 EnTEC TANK-LINE A 58. oldaltól Tartályok választéka- egyedi kérés alapján 2

3 EnTEC INDUSTRY-LINE HSP mennyezeti hősugárzó panelek A melegvizes hősugárzó panelek, a hő nagyrészét infravörös sugárzás formájában adja át a térnek. A panelek felfüggesztési magassága eközben jelentéktelen szereppel bír. Az infravörös sugárzás az összes felületet melegíti, és - a napsugárzáshoz hasonlóan - nagyon kellemes. Így tehát a fűtőenergia 79 %-a változik át hősugárzássá. A fűtés hatásmechanizmusa épp olyan egyszerű, mint amilyen hatékony: A meleg víz által felmelegített sugárzópanelek hőenergiát sugároznak a helyiségbe. Ez az energia csak az emberi testtel vagy a berendezési tárgyakkal érintkezve alakul át hővé. A hőveszteséget a panelek felső részében elhelyezet hőszigetelés akadályozza meg. A HSP hősugárzó panelek szabályzása standard, három- vagy kétutas szelepes és szivattyús bekötéssel történik. E bekötéshez található szivattyúcsoportokat- rendszereket megtalálják a termékkatalógusban. A HSP panelek jelentős előnye a nagyon könnyű panelok szerkezete. A tetőszerkezetre való felfüggesztésük csomós láncok vagy huzalrendszer segítségével történik. Az egyes HSP panelek fűtőcsöveinek összekötése préselhető idomok karmantyúk segítségével történik. INDUSTRY-LINE Az ember hőérzetét, kényelmének nagyrészét két tényező befolyásolja: a) a körülöttünk lévő felületek középhőmérséklete (hősugárzás), b) a levegő hőmérséklete és áramlása (konvekció). Ahhoz, hogy kellemes hőérzetet nyerjünk, a meleglevegős rendszereknél szükséges, hogy - a hideg falak hatásának kompenzáláshoz - a levegő hőmérséklete magasabb legyen, mint az érzékelt hőmérséklet. Ellenkezőleg, sugárzó fűtésnél a felületek hőmérséklete magasabb, s így a levegő hőmérséklete alacsonyabb lehet. A két rendszer közti levegő-hőmérséklet különbség még 7 C is lehet. Az alacsonyabb levegő-hőmérséklet azután alacsonyabb falon és tetőn keresztüli hőveszteségekben nyilvánul meg. Közép-Európában kiszámítható, hogy a fűtött térségben minden egyes fok csökkentés még 6 % megtakarítást is eredményezhet. Itt tehát egészen 42 %-ig terjedő megtakarítást kapunk. Amennyiben ezekbe az összehasonlításokba bevonjuk a meleglevegős rendszereknél szükséges hosszabb csővezetékek veszteségeit is, a tervezett meleglevegős rendszer hősugárzóra történő cseréjével akár 45 %-ot is nyerhetünk. Olyan felújításoknál, ahol a meleglevegős rendszer már nem a tervezett feltételek mellett, működik, ez az érték még magasabb. Amennyiben a sugárzó rendszert úgy tervezik, hogy az a szellőztető levegő utánmelegítését is biztosítja, 60 %-os megtakarításról is beszélhetünk. A sugárzó fűtés további nagy előnye, hogy alacsonyabb levegő-hőmérséklet mellett az ember légzése jobb, és az ember kevésbé fáradt. A felhasznált anyagoknak és a magas gyártási minőségnek köszönhetően, a Huch EnTEC, a HSP hősugárzó panelekre10 évig terjedő garanciát ad 1). HŐSUGÁRZÓ PANEL - ALAP-SPECIFIKÁCIÓ A 4. oldaltól HSP hősugárzó panel - átmenő HSP hősugárzó panel - Csővég elágazással HSP hősugárzó panel - 2x Csővégek elágazással HSP PANELEK ÖSSZEKÖTÉSE FÜGGESZTŐRENDSZER A 7. oldaltól A 9. oldaltól A Rendszer - trapéz-felfüggesztés, tartozékok B Rendszer - huzalos Rendszer PÓTALKATRÉSZEK ld. önálló árjegyzék 1) Kérjen hosszabított garanciafeltételeket! 3

4 HSP hősugárzó panel - átmenő RAL 9016 (fehér), 4 cm szigetelés, függesztő karabinerek átmenő alsó takarólemezzel egy oldalon HŐSUGÁRZÓ PANEL - ALAP-SPECIFIKÁCIÓ Csövek: Lamellák: Szigetelés: Teljes magasság: Nyomástűrés: precíziós acélcső, ø 28 1,5 mm alumínium bevonatos lamellák 40 mm vastagságú, Alumínium fólia, a panel gyártásakor beépítve 80 mm PN6 Szélesség 300 mm 450 mm 600 mm 750 mm 900 mm 1050 mm 1200 mm 1350 mm 1500 mm Hossz 2 m 3 m 4 m 6 m Rendelési sz. / /db ,10 90,40 113,70 131,10 153,00 177,00 202,20 227,40 252, ,70 135,20 170,40 196,70 229,30 265,60 303,30 340,70 378, ,20 180,40 227,40 262,20 305,90 354,40 404,40 454,40 504, ,00 270,70 340,70 393,70 458,90 531,50 606,70 681,90 757,00 4

5 HSP hősugárzó panel - csővég elágazással RAL 9016 (fehér), 4 cm szigetelés, függesztő karabinerek csővég elágazással (hegesztett csővég elágazással együtt különböző bekötési lehetőségek, a 7. old. szerint) INDUSTRY-LINE Csövek: Lamellák: Szigetelés: Teljes magasság: Nyomástűrés: precíziós acélcső, ø 28 1,5 mm alumínium bevonatos lamellák 40 mm vastagságú, Alumínium fólia, a panel gyártásakor beépítve 80 mm PN6 standard (kérésre legfeljebb PN16) Szélesség 300 mm 450 mm 600 mm 750 mm 900 mm 1050 mm 1200 mm 1350 mm 1500 mm Hossz 2 m 3 m 4 m 6 m Rendelési sz. / /db ,20 130,00 161,90 187,40 217,80 250,40 283,70 317,00 350, ,80 175,20 218,50 253,30 294,10 338,90 384,80 430,70 476, ,30 220,00 275,20 318,90 370,70 427,40 485,90 544,40 603, ,40 310,40 388,90 450,00 523,30 604,40 688,10 771,50 855,20 Csővég-burkolat Rendelési sz /db 20,10 20,90 23,00 23,80 25,90 28,40 30,90 33,40 35,90 5

6 HSP hősugárzó panel - 2x csővégek elágazással RAL 9016 (fehér), 4 cm szigetelés, függesztő karabinerek Csővég elágazássa (hegesztett 2x csővég elágazással együtt különböző bekötési lehetőségek, a 7. old. szerint) Csövek: Lamellák: Szigetelés: Teljes magasság: Nyomástűrés: precíziós acélcső, ø 28 1,5 mm alumínium bevonatos lamellák 40 mm vastagságú, Alumínium fólia, a panel gyártásakor beépítve 80 mm PN6 standard (kérésre legfeljebb PN16) Szélesség 300 mm 450 mm 600 mm 750 mm 900 mm 1050 mm 1200 mm 1350 mm 1500 mm Hossz 2 m 3 m 4 m 6 m Rendelési sz. / /db ,70 169,60 209,60 244,10 282,60 323,30 365,20 407,00 448, ,30 214,80 266,70 309,60 358,90 411,90 466,30 520,40 574, ,80 260,00 323,30 375,20 435,20 500,40 567,40 634,10 701, ,60 350,00 437,00 506,30 588,10 677,80 769,60 861,50 953,30 Csővég-burkolat Rendelési sz /db 20,10 20,90 23,00 23,80 25,90 28,40 30,90 33,40 35,90 HSP 2 x csővégek elágazással végpanelnél, csővég-burkolat igény esetén, mindig 2 db csővég-burkolatot kell rendelni. 6

7 HSP PANELEK ÖSSZEKÖTÉSE Toldó préselhető V-profil - szénacél. Méret Csomagolás Rendelési sz. /db PV 2,40 INDUSTRY-LINE Toldó préselhető M-profil - szénacél. Méret Csomagolás Rendelési sz. /db PM 2,40 HSP hősugárzó panel - Csővég gyüjtővel együtt - kivitel PN 6 standard, (magasabb, legfeljebb PN16, kérésre). Csatlakozás Párhuzamos Hozzávenni a rend. számhoz P Csatlakozás Egyoldali párhuzamos Hozzávenni a rend. számhoz H Csatlakozás Soros Hozzávenni a rend. számhoz S Csővég gyüjtővel, standard 5/4" külső menet. Rendelési példa: 54 panel, hosszúság 6 m, szélesség 300 mm, átmenő 4 panel, hosszúság 4 m, szélesség 300 mm, csővég gyüjtővel együtt, párhuzamos cső-bekötés Specifikáció Rendelési sz. 54 panel panel P 7

8 FÜGGESZTŐRENDSZER A RENDSZER- TRAPÉZ-FELFÜGGESZTÉS, TARTOZÉKOK Trapéz-felfüggesztés - külső Trapéz-felfüggesztés, alátétekkel menetes szárral, anyákkal, csomós lánc csatlakozó gyorskapcsokkal együtt Specifikáció Rendelési sz. /db M N ,20 Trapéz-felfüggesztés - belső Trapéz-felfüggesztés, alátétekkel menetes szárral, anyákkal, csomós lánc csatlakozó gyorskapcsokkal együtt Specifikáció Rendelési sz. /db M N ,20 Profil-kapocs Függesztőkapocs, alátéttel és csomós lánc csatlakozó gyorskapoccsal együtt Specifikáció Rendelési sz. /db M N ,00 Betoncsavar-összeállítás M8/50 függesztő facsavar, M8/50 feszítőtipli, M8 cső-felfüggesztés, lánc-gyorskapocs Specifikáció Rendelési sz. /db ,10 Tartozékok K32 csomós lánc Specifikáció Rendelési sz. /db 1 m ,00 Állítható csavar DIN 1480 M6 110, szem horog ,00 M6 100, szem szem ,30 8

9 B RENDSZER - HUZALOS RENDSZER Trapéz-felfüggesztés (TH) Max. üzemi terhelés 45 kg Specifikáció Rendelési sz. /db 1 m 45 kg ,60 2 m 45 kg ,60 3 m 45 kg ,60 4 m 45 kg ,60 5 m 45 kg ,50 10 m 45 kg ,40 INDUSTRY-LINE Feszítő (SP) Max. üzemi terhelés 45 kg Specifikáció Rendelési sz. /db 1 m 45 kg ,60 2 m 45 kg ,60 3 m 45 kg ,60 4 m 45 kg ,60 5 m 45 kg ,50 10 m 45 kg ,40 Facsavar nyílás (EO) Max. üzemi terhelés 45 kg Specifikáció Rendelési sz. /db 1 m 45 kg ,60 2 m 45 kg ,60 3 m 45 kg ,60 4 m 45 kg ,60 5 m 45 kg ,50 10 m 45 kg ,40 Facsavar nyílás (EO45) Max. üzemi terhelés 45 kg Specifikáció Rendelési sz. /db 1 m 45 kg ,60 2 m 45 kg ,60 3 m 45 kg ,60 4 m 45 kg ,60 5 m 45 kg ,50 10 m 45 kg ,40 9

10 Facsavar nyílás (EO90) Max. üzemi terhelés 45 kg Specifikáció Rendelési sz. /db 1 m 45 kg ,60 2 m 45 kg ,60 3 m 45 kg ,60 4 m 45 kg ,60 5 m 45 kg ,50 10 m 45 kg ,40 Szem (FR) Max. üzemi terhelés 45 kg Specifikáció Rendelési sz. /db 1 m 45 kg ,60 2 m 45 kg ,60 3 m 45 kg ,60 4 m 45 kg ,60 5 m 45 kg ,50 10 m 45 kg ,40 M8 menet (EF8) Max. üzemi terhelés 45 kg Specifikáció Rendelési sz. /db 1 m 45 kg ,60 2 m 45 kg ,60 3 m 45 kg ,60 4 m 45 kg ,60 5 m 45 kg ,50 10 m 45 kg ,40 Menetes átmenet M8 belső menet (ET8) Max. üzemi terhelés 45 kg Specifikáció Rendelési sz. /db 1 m 45 kg ,60 2 m 45 kg ,60 3 m 45 kg ,60 4 m 45 kg ,60 5 m 45 kg ,50 10 m 45 kg ,40 10

11 Záras horog (EC) Max. üzemi terhelés 45 kg Specifikáció Rendelési sz. /db 1 m 45 kg ,60 2 m 45 kg ,60 3 m 45 kg ,60 4 m 45 kg ,60 5 m 45 kg ,50 10 m 45 kg ,40 INDUSTRY-LINE Tolóanya (ER8) Max. üzemi terhelés 45 kg Specifikáció Rendelési sz. /db 1 m 45 kg ,90 2 m 45 kg ,90 3 m 45 kg ,90 4 m 45 kg ,90 5 m 45 kg ,90 10 m 45 kg ,70 Y-fit (felfüggesztés-tartozékok) Max. üzemi terhelés 45 kg Specifikáció Rendelési sz. /db 300 mm (B) 45 kg , mm (B) 45 kg , mm (B) 45 kg ,70 B 11

12 CTI rendszer (CTI6) Max. üzemi terhelés 100 kg, a tartóhuzal átmérője 6 mm Specifikáció Rendelési sz. /db 4 m 100 kg ,10 6 m 100 kg ,00 8 m 100 kg ,80 10 m 100 kg ,70 12 m 100 kg ,60 15 m 100 kg ,40 20 m 100 kg ,00 25 m 100 kg ,70 30 m 100 kg ,40 35 m 100 kg ,00 40 m 100 kg ,70 C-Clip (CTI6) Max. üzemi terhelés 45 kg Specifikáció Rendelési sz. /db 1 m 45 kg ,40 2 m 45 kg ,40 3 m 45 kg ,40 4 m 45 kg ,30 5 m 45 kg ,30 GRIPPIN C6 csípőfogó Specifikáció Rendelési sz. /db CTI ,70 GRIPTORQ CTI feszítő fogó A CTI rendszer-hez szolgál Specifikáció Rendelési sz. /db CTI ,10 12

13 EnTEC HEAT-LINE Kis kazánházi rendszerek - 50 kw-ig HEAT-LINE Előnyök: Minimális méretek Moduláris megoldás osztó, 2-3 kevert fűtő- vagy nem kevert körhöz Bypass elosztó, hőérzékelő szerelési lehetőséggel Keverő-armatúra, fokozatmentesen állítható megkerüléssel, sárgaréz kivitel A visszatérő vezeték gömbcsapjában egy beépített visszacsapó szelep található, a hőmérő-fogantyú kézi beállításának lehetőségével Optimális hidraulika-szigetelés, miközben fennmarad a keringető-szivattyú elektronikus része és a keverőszelep szervomotorja hűtésének lehetősége 13

14 D Szivattyúblokkok D 20 ZS szivattyúblokkok (direkt fűtőkör) Komplett összeállítás, ide értve a nagy hatásfokú szivattyút is (lehetőség van keringetőszivattyú nélkül rendelni), egy gömbcsap (a visszatérő vezetékben, kézi beállítási lehetőséggel), két, a gömbcsap-fogantyúba beépített kontakt-hőmérő, egy szivattyú alatti gömbcsap, alkatrészek falra rögzítéshez,epp szigetelés, minden teljesen összeszerelve. Műszaki adatok DN 20 Felső csatlakozó G 3/4 IG Alsó csatlakozó G 1 (lapos tömítés) Szivattyú ld. rendelési számok Tengelytáv 90 mm A szerkezeti elemek anyaga acél, sárgaréz, EPP szigetelés Méretek cca M 340 Sz 180 Mélys. 180 mm A tömítés anyaga PTFE (teflon) azbesztmentes tömítés EPDM Hőmérséklet-jelzés C Üzemi hőmérséklet 110 C-ig Üzemi nyomás PN 6 KVs érték 7,8 Kialakítás Rendelési sz. /db Grundfos Alpha 2L ,50 Wilo Yonos Para 15/ WI 251,50 Wilo Stratos Para 15/ ,20 A Graf D 20 zbytkové ZS szivattyúblokkok dopravní maradék výšky erpadlové szállítási magasság skupiny grafikonja D 20 ZS Maradék szállítási magasság (mws) Zbytková dopravní výška (mws) (1mWS = 10kPa) Wilo Stratos Para 15/1-7 Grundfos Alpha2L Wilo Yonos Para 15/ Objemový Térfogatáram pr tok (l/h) (l/h) 14

15 M Szivattyúblokkok M 20 ZS szivattyúblokkok (kevert fűtőkör), háromjáratú keverőszeleppel Komplett összeállítás, ide értve a nagy hatásfokú szivattyút is (lehetőség van keringetőszivattyú nélkül rendelni), egy gömbcsap (a visszatérő vezetékben, kézi beállítási lehetőséggel), két, a gömbcsap-fogantyúba beépített kontakt-hőmérő, egy szivattyú alatti gömbcsap, alkatrészek falra rögzítéshez,epp szigetelés, minden teljesen összeszerelve. HEAT-LINE Műszaki adatok DN 20 Felső csatlakozó G 3/4 IG Alsó csatlakozó G 1 (lapos tömítés) Szivattyú ld. rendelési számok Tengelytáv 90 mm A szerkezeti elemek anyaga acél, sárgaréz, EPP szigetelés Méretek cca M 340 Sz 180 Mélys. 180 mm A tömítés anyaga PTFE (teflon) azbesztmentes tömítés EPDM Hőmérséklet-jelzés C Üzemi hőmérséklet 110 C-ig Üzemi nyomás PN 6 KVs érték 5,5 Kialakítás Rendelési sz. /db Grundfos Alpha 2L ,40 Wilo Yonos Para 15/ WI 304,40 Wilo Stratos Para 15/ ,10 A Graf D 20 zbytkové ZS szivattyúblokkok dopravní maradék výšky erpadlové szállítási magasság skupiny M grafikonja 20 ZS Maradék szállítási magasság (mws) Zbytková dopravní výška (mws) (1mWS = 10kPa) Wilo Stratos Para 15/1-7 Grundfos Alpha2L Wilo Yonos Para 15/ Objemový Térfogatáram pr tok (l/h) (l/h) 15

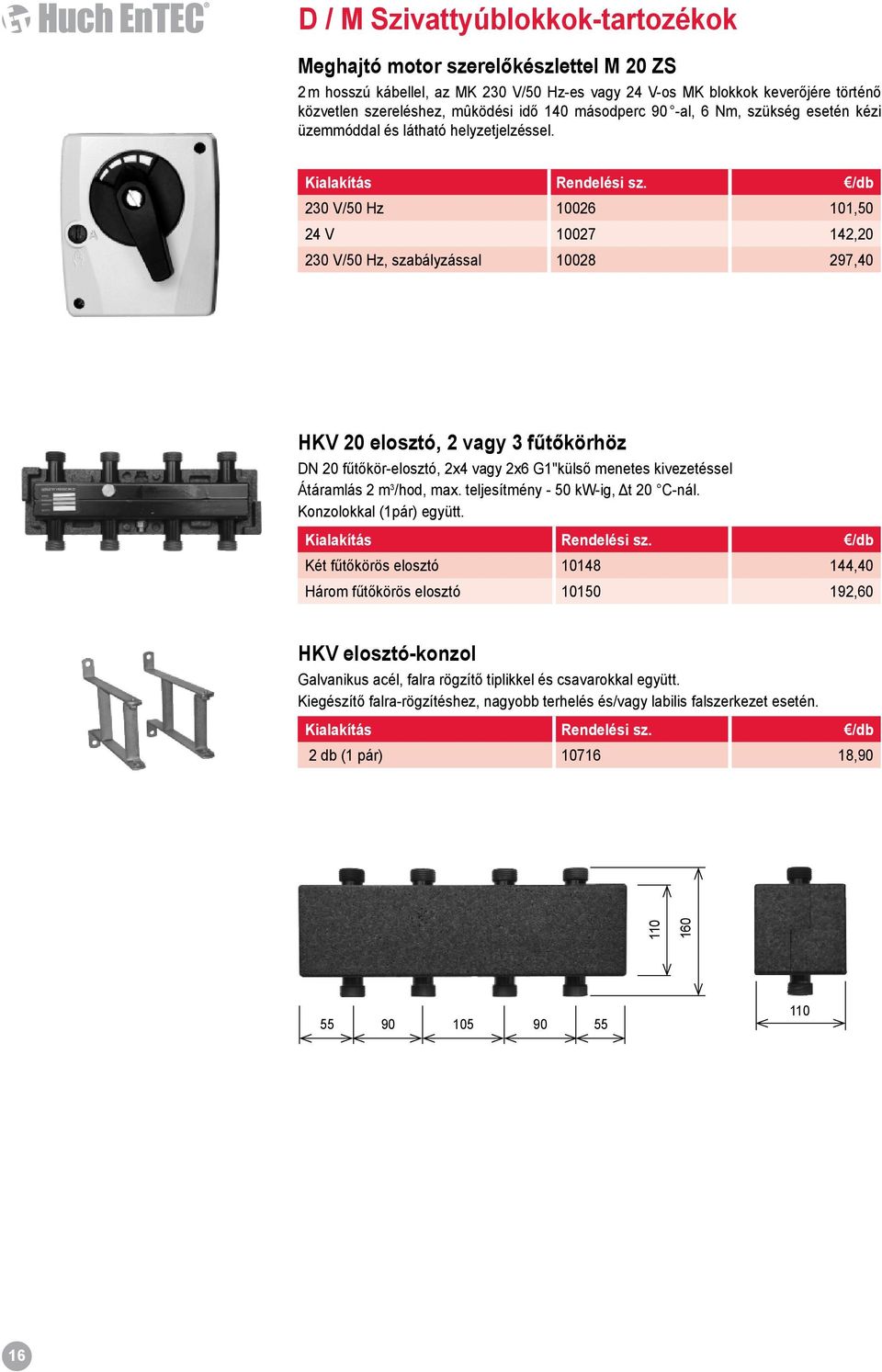

16 D / M Szivattyúblokkok-tartozékok Meghajtó motor szerelőkészlettel M 20 ZS 2 m hosszú kábellel, az MK 230 V/50 Hz-es vagy 24 V-os MK blokkok keverőjére történő közvetlen szereléshez, mûködési idő 140 másodperc 90 -al, 6 Nm, szükség esetén kézi üzemmóddal és látható helyzetjelzéssel. Kialakítás Rendelési sz. /db 230 V/50 Hz ,50 24 V , V/50 Hz, szabályzással ,40 HKV 20 elosztó, 2 vagy 3 fűtőkörhöz DN 20 fűtőkör-elosztó, 2x4 vagy 2x6 G1"külső menetes kivezetéssel Átáramlás 2 m 3 /hod, max. teljesítmény - 50 kw-ig, Δt 20 C-nál. Konzolokkal (1pár) együtt. Kialakítás Rendelési sz. /db Két fűtőkörös elosztó ,40 Három fűtőkörös elosztó ,60 HKV elosztó-konzol Galvanikus acél, falra rögzítő tiplikkel és csavarokkal együtt. Kiegészítő falra-rögzítéshez, nagyobb terhelés és/vagy labilis falszerkezet esetén. Kialakítás Rendelési sz. /db 2 db (1 pár) ,

17 Kis kazánházi rendszerek - 70 kw-ig HEAT-LINE Azonos méretek és optikai megjelenés minden méretnél Komplett felszereltség fali tartókkal Az új modern szigetelés lehetővé teszi az elektronikus szivattyúk hűtését a levegő áramlásának köszönhetően Keveretlen fűtőkör és kevert fűtőkör háromutas, folyamatosan állítható megkerülős keverővel ellátva Elosztókkal kombinálva több fűtőköri rendszer összeállításának lehetősége Nyomáspróba vizsgálat 100 % Szigetelés - cserélhető burkolattal együtt Állandó hőmérséklet szabályozó készlet A kazán alacsony hőmérsékleti korrózióvédelmére szolgáló készlet 17

18 UK Szivattyúblokkok UK szivattyúblokkok (direkt fűtőkör) Komplett összeállítás, keringető szivattyúval (180 mm), két gömbcsappal, visszacsapó szeleppel - a visszatérő vezetékben légáteresztővel együtt -, két integrált kon takt-hőmérő a gömbcsap fogantyújában, gömbcsap a szivattyú alatt, EPP szigetelés, csatlakozó alkatrészek, mind komplett, összeszerelve. Kialakítás Rendelési sz. /db 1 szivattyú nélkül ,00 1 Grundfos Alpha GF 413,00 1 Grundfos Alpha2L GF 390,00 1 Wilo Yonos Pico 25/ WI 397,40 További szivattyú-típusok, kérésre. Műszaki adatok DN 25 Felső csatlakozó G 1 IG Alsó csatlakozó G 1 1/2 AG (lapos tömítés) Szivattyú ld. rendelési számok Tengelytáv 125 mm A szerkezeti elemek anyaga sárgaréz, EPP szigetelés Méretek cca. M 420 Sz 250 Mélys. 255 mm A tömítés anyaga PTFE (teflon) azbesztmentes tömítés Hőmérséklet-jelzés C Üzemi hőmérséklet 110 C-ig KVs érték 9,7 Átfolyási diagram UK szivattyúblokk Nyomásveszteség [bar] Térfogatáram [l/h] 18

19 MK Szivattyúblokkok MK szivattyúblokkok (kevert fűtőkör) háromjáratú keverőszeleppel Komplett összeállítás, keringető szivattyúval (180 mm), két háromutas gömbcsappal, visszacsapó szeleppel - a visszatérő vezetékben légáteresztővel együtt -, két integrált kontakt-hőmérő a gömbcsap fogantyújában, keverő, EPP szigetelés, csatlakozó alkatrészek, mind komplett, összeszerelve. HEAT-LINE Kialakítás Rend. sz. jobbos kial. /db 1 szivattyú nélkül ,50 1 Grundfos Alpha GF 486,00 1 Grundfos Alpha2L GF 463,00 1 Wilo Yonos Pico 25/ WI 469,60 További szivattyú-típusok, kérésre. A motor nem része a szivattyúblokknak- szükséges megrendelni mint alkatrészt lásd. Műszaki adatok DN 25 Felső csatlakozó G 1 IG Alsó csatlakozó G 1 1/2 AG (lapos tömítés) Szivattyú ld. rendelési számok Tengelytáv 125 mm A szerkezeti elemek anyaga sárgaréz, EPP szigetelés Méretek cca. M 420 Sz 250 Mélys. 255 mm A tömítés anyaga PTFE (teflon) azbesztmentes tömítés Hőmérséklet-jelzés C Üzemi hőmérséklet 110 C-ig KVs érték 6,2 Átfolyási diagram MK szivattyúblokkok Nyomásveszteség [bar] Térfogatáram [l/h] 19

20 Speciális szivattyúblokkok Állandó hőmérséklet szabályozó készlet Háromutas T-keverő, folyamatosan állítható megkerülővel bypass szeleppel Az állandó hőmérséklet szabályozó készlet egy keverős fűtőkör, padlófűtéshez. A előremenő hőmérséklet a háromutas T-keverőn állítható be. A vizet az állítható megkerülő segítségével, a visszatérő körből vezetjük a fel fűtő körbe, ezzel növelve a fűtőkörben keringő víz mennyiségét. A maximális hőmérséklet a mellékelt termosztát segítségével korlátozható. Az előremenő kör hőmérsékletének túllépésekor a szivattyú kikapcsol. Állandó hőmérséklet szabályozó készlet, termosztáttal szabályozott MKTE Komplett összeállítás, keringető szivattyúval (180 mm) 2 m csatlakozókábellel, két háromutas gömbcsap, (egyik kézzel állítható visszacsapó szeleppel) két integrált kontakt-hőmérő, háromutas T-keverő, azonban hárompontos szervohajtással (230 V~, 50 Hz) az előremenő kör hőmérsékletének szabályozásához (beállítási tartomány C); az előremenő kör hőfok-érzékelője az előremenő kör csapjában szerelve, mellékelt termosztát, fali tartó, viszszatérő kör csöve, EPP szigetelés,, mind komplett, összeszerelve.. Kialakítás Rendelési sz. /db 1 szivattyú nélkül ,80 1 Grundfos Alpha GF 558,00 1 Grundfos Alpha2L GF 535,20 1 Wilo Yonos PICO 25/ WI 588,50 Műszaki adatok DN 25 Felső csatlakozó 1 IG Alsó csatlakozó 1 1/2 AG (lapos tömítés) Szivattyú 180 mm DN25 Tengelytáv 125 mm A szerkezeti elemek anyaga sárgaréz, EPP szigetelés Méretek cca. M 500 Sz 250 Mélys. 255 mm Těsnicí materiál PTFE (teflon), EPDM, azbesztmentes tömítés Hőmérséklet-jelzés C-ig Üzemi hőmérséklet 110 C-ig Üzemi nyomás PN 6 Átfolyási diagram Állandó hőmérséklet szabályozó készlet hárompontos szervohajtással Nyomásveszteség [bar] Térfogatáram [l/h] Figyelem! Bal oldali szivattyús változat nem rendelhető. 20

21 Speciális szivattyúblokkok A kazán alacsony hőmérsékleti korrózióvédelmére szolgáló készlet A kazán alacsony hőmérsékleti korrózióvédelmére szolgáló készletet az elosztó alászereljük. A visszatérő vezeték kazán-bemeneten mért hőmérséklete függvényében, az előremenő körből hozzákevert víz kerül a kazánba. Ennek eredményeként hamarabb beáll a kazán üzemi hőmérséklete és a visszatérő kör hőmérséklete az üzemelés alatt nem alacsonyabb az előre beállított értéknél. Cél az égéstérbeni kondenzáció megakadályozása (növekszik az élettartam) és a káros kibocsátás csökkentése. A visszatérő vezetékben uralkodó minimális hőmérséklet a kazán típusától függ. HEAT-LINE A kazán alacsony hőmérsékleti korrózióvédelmére szolgáló, MKRE elektronikusan szabályozott készlet Úgy, mint fentebb, azonban 3pontos szervohajtással (230 V~, 50 Hz) rendelkező háromutas T keverővel, a visszatérő vezetékben uralkodó hőmérséklet szabályozójával (beállítási tartomány C) együtt; a visszatérő vezetéki hőfokérzékelő a visszatérő vezeték csapjába szerelve. Kialakítás Rendelési sz. /db 1 szivattyú nélkül ,80 1 Grundfos Alpha2L GF 518,10 Műszaki adatok DN 25 Felső csatlakozó HK-csatlakozó 1 1/2 IG (lapos tömítés) Alsó csatlakozó 1 IG kazáncsatlakozó Szivattyú 180 mm DN25 Tengelytáv 125 mm A szerkezeti elemek anyaga sárgaréz, EPP szigetelés Méretek cca. M 500 Sz 250 Mélys. 255 mm Tömítőanyag PTFE (teflon), EPDM, azbesztmentes tömítés Hőmérséklet-jelzés C-ig Üzemi hőmérséklet 110 C-ig Üzemi nyomás PN 6 Átfolyási diagram A kazán alacsony hőmérsékleti korrózióvédelmére szolgáló készlet, 3pontos szervohajtással Nyomásveszteség [bar] Térfogatáram [l/h] 21

22 Szivattyúblokk-tartozékok Meghajtó motor integrált hőfokszabályzással 2 m kábellel bekötve, a keverőre történő közvetlen szereléshez, 230 V~, 50 Hz, mûködési idő 140 másodperc, 90, 5 Nm; beállítási tartomány C szükség esetén kézi üzemmóddal és látható helyzetjelzéssel; hőfok-érzékelő D=6 mm 1 m hosszúságú kábellel. ( keverőkhöz való adapterrel). Kialakítás Rendelési sz. /db 230 V/50 Hz L 275,90 Meghajtó motor szerelőkészlettel 2 m kábellel, az MK 230 V/50 Hz-es vagy 24 V-os blokkok keverőjére történő közvetlen szereléshez, működési idő 140 másodperc, 90, 5 Nm, szükség esetén kézi üzemmóddal és látható helyzetjelzéssel (Belimo, keverőkhöz való adapterrel). Kialakítás Rendelési sz. /db 230 V/50 Hz L 132,60 24 V B 132,60 Elosztó 2, 3 és 4 fűtés-körhöz 70 kw-ig EPP szigetelés, két, három, esetleg négy csatlakozópárral felfelé és egy párral lefelé, UK/ MK szivattyúblokkokhoz (univerzálisan kom binálható 1 és 1 1/4 -os szivattyúblokkokkal). Az osztók egyben tartalmazzák csavarzati készletett. Elesik a tájékozódással való probléma MHK hidraulikus váltóknál. 3 m 3 /hod, 70 kw, t 20 C Felső kimenet 6/4 hollandi anyával lapos tömítéssel Alsó kimenet 6/4 külső menet lapos tömítéssel Kialakítás Rendelési sz. /db 2 fűtés-körhöz ,60 3 fűtés-körhöz ,70 4 fűtés-körhöz ,20 Fali konzolok Kialakítás Rendelési sz. /db Csavarokkal és tiplikkel ,50 a fentebb említett elosztókhoz 125 mm 125 mm Fűtőrendszeri hidraulikus váltók 70 kw-ig Három funkcióval: hidraulikus kiterő-terelő lemezek, szennyezés- és iszap-felfogó és választható mágneses leválasztó. Fűtőrendszerekhez 70 kw-ig használható. Kialakítás Rendelési sz. /db MHK 25 m 3 /h = 2 kw = 50 DN ,60 MHK 32 m 3 /h = 3 kw = 70 DN ,50 Biztonsági készlet Komplett tömítve és szigetelve. Az elosztóból áll, 1/2 IG csatlakozással, 1/2 3/4-3 bar-os biztonsági szeleppel, 4 bar-os manométerrel és légtelenítő automatával. Kialakítás Rendelési sz. /db ,10 22

23 Közepes kazánházi rendszerek kw-ig HEAT-LINE Hidraulikus kitérő Légtelenítővel és iszaptalanítóval együtt, tengelytáv 200 mm, horizontális vagy vertikális szereléshez, kézi légtelenítővel és KFE - csappal, tömlővégekkel és tömítő korongokkal együtt, 3/8 IG merülőhüvely (belső átmérő 10 mm) a bejövő hőfokérzékelőhöz, 1 1/2 IG csavarzat-készlet (primer vezeték) komplett szigeteléssel, faléi tartók. Typus *Teljesítmény Csatlakozó Rendelési sz. /db VK/UK szivattyúblokkokhoz kw = / ,70 * T = 20K-nál Elosztók tengelytáv 200 mm, falra szereléshez EPP szigetelés, 2 vagy 3 pár, felfelé nézõ csatlakozóval (1 1/2 hollandi anya lapos tömítéssel), 1 pár lefelé nézõ csatlakozóval (2 hollandi anya lapos tömítéssel és 2 AG 1 1/2 IG becsavarozáshoz szolgáló résszel), tengelytáv 200 mm; V-UK, V-MK szivattyúblokkok szereléséhez; mindkét kamra ürítésének lehetõsége KFE 1/2 -os csapokkal, egészen 100 kw teljesítményig ( T=20K-nál). Typus Rendelési sz. /db 2 fűtő-kör ,40 3 fűtő-kör ,50 Fali tartó Egy pár, csavarokkal és tiplikkel a fentebb említett elosztókhoz ,30 ca.550 ca.550 ca.175 ca.175 Szivattyú-csoportokat ezekhez a rendszerhez oldalon találják meg. 23

24 Nagy kazánházi rendszerek kw-ig 1 Átmeneti csavarzat külső 2 Minőség-Hidraulikus váltó 3 Átmeneti csavarzat belső 4 Átmeneti csavarzat 5 Szivattyúblokk 6 Átmeneti csavarzat a fűtőkörbe 7 Nagy elosztó DN 40-től számított szivattyúblokkok alkalmazása esetén fűtőköri átmenetet kell választani Szükítőkészlet csak a DN 25, Dn 32-egységnél

25 250 mm 1135 mm Elosztó Elosztó (2-körös vagy 3-körös modul) Az elosztó két, egymás fölött elhelyezkedő kamrából áll, az előremenő és a visszatérő kör termikus elkülönítésével A kazán-kör úgy balra, mint jobbra beköthető. Minden csatlakozó Victaulic bilincs alkalmazására előkészítve. A fűtőkörök csatlakozásához szolgáló felső kivezetések kialakítása DN 50 névleges átmérőjű. Minden elosztót lakkozva, nyomáspróbával, komplett szigetelve és két, magasságra állítható lábbal szállítunk. Ezen kívül ugyancsak együtt szállítunk 2 Victaulic összekötőt és két ½ -os nyílásra való kupakot csakúgy, mint a Victaulic bilincsekhez való szigetelést. A nyilásokat vakdugók zárják. Alternativaként határoló csap csavarozható be. Ay elosztórendszer 2 vagy 3 fűtőkörös elemekből áll, amelyek kölcsönösen, szabadon kombinálhatók. Max. PN 10 Max. 110 C 2-körös modul, 2 Victaulic bilinccsel, vakdugókkal és szigeteléssel HEAT-LINE AD AA Teljesítmény Átfolyó mennyiség Külső a csövön Tengelytáv Rendelési sz. /db 280 kw 12 m 3 /h 114, , kw 30 m 3 /h 168, , kw 50 m 3 /h 168, , kw 100 m 3 /h 219, , mm 1635 mm 3-körös modul, 2 Victaulic bilinccsel, vakdugókkal és szigeteléssel AD AA 280 kw 12 m 3 /h 114, , kw 30 m 3 /h 168, , kw 50 m 3 /h 168, , kw 100 m 3 /h 219, ,60 Teljesítmény-adatok T = 20 K-nál, max. hőmérséklet 110 C. Sarokcsatlakozók 1 néhány, 2 Victaulic bilinccsel és szigeteléssel 280 kw 12 m 3 /h 114, ,20 700/1150 kw 30/50 m 3 /h 168,3 340/ , kw 100 m 3 /h 219, ,20 Átmeneti csavarzat (rendszer belső) A stabilizátorból az elosztóba vagy a sarok-csatlakozóba Victaulic-Victaulic szigeteléssel 1 par HZW névleges V, W, WEZ cső cső Tengelytáv Rendelési sz. /db DN 50 60,3 114, VV 195,90 DN 80 88,9 114, VV 168,10 DN ,3 168, VV 359,30 DN 150* 168,3 168, VV 187,40 DN 200* 219,1 219, VV 227,80 * A szigetelés 25

26 DN szivattyúblokkok V-UK direkt körű szivattyúblokk (keveretlen kör elosztóhoz osztás 200 mm és 250 mm) Komplett egység, keringető szivattyúval(180 mm); két háromutas gömbcsap (a visszacsapó szelepes visszatérő vezetékben); két integrált kontakt-hőmérő a gömbcsap fogantyújába (jelzési tartomány C); a szivattyú gömbcsapja peremmel; EPS szigetelés; 200 mm-től szabadon választható tengelytáv; 1 1/2 AG alsó kivezetés lapos tömítéssel, felső kivezetés, a szivattyú méreteinek megfelelő belső menettel; (A Kvs egység értékei: DN 25 = 9,7; DN 32 = 11). DN 25 (1 ) ca.550 Kialakítás Rendelési sz. /db szivattyú nélkül ,60 Grundfos Alpha2L GF 393,70 ca.175 DN 32 (1 1/4 ) szivattyú nélkül ,20 Grundfos Alpha2L GF 465,90 Más szivattyú-típusok, kérésre. Műszaki adatok DN Felső csatlakozó G 1 IG G 1 1/4 IG Alsó csatlakozó G 1 1/2 AG (lapos tömítés) Szivattyú ld. rendelési számok A szerkezeti elemek anyaga sárgaréz, EPP szigetelés Méretek cca. M 420 Sz 350* Mélys. 246 mm A tömítés anyaga PTFE (teflon) azbesztmentes tömítés Hőmérséklet-jelzés C Üzemi hőmérséklet 110 C-ig Üzemi nyomás PN 10 KVs érték 9,7 11,0 *min.szélesség 350 mm. Átfolyási diagram V-UK szivattyúblokk Nyomásveszteség [bar] Térfogatáram [l/h] Átmeneti csavarzat Nagy elosztókhoz 2 komplett csavarzat1 ½ IG x DN 50 (60,3 mm Victaulic) Kialakítás Rendelési sz. /db GV 68,50 26

27 DN szivattyúblokkok V-MK kevert körű szivattyúblokk (keveretlen kör elosztóhoz, 200 mm és 250 mm osztással) Komplett egység, keringető szivattyúval(180 mm); két háromutas gömbcsap (a visszacsapó szelepes visszatérő vezetékben); két kontakt-hőmérő a gömbcsap fogantyújába integrálva (jelzési tartomány C); háromutas T-keverő, folyamatosan állítható megkerülővel együtt; EPS szigetelés; tengelytáv 200 mm-től (250 mm-nél nagyobb szállítása pótdíj ellenében); 1 1/2 AG alsó kivezetés lapos tömítéssel, felső kivezetés, a szivattyú méreteinek megfelelő belső menettel; (a Kvs egység értékei: DN 25 = 6,2; DN 32 = 6,4). HEAT-LINE ca.550 Kialakítás Rendelési sz. /db DN 25 (1 ) szivattyú nélkül ,20 Grundfos Alpha2L GF 476,70 ca.175 DN 32 (1 1/4 ) szivattyú nélkül ,60 Grundfos Alpha2L GF 556,30 Más szivattyú-típusok, kérésre. Műszaki adatok DN Felső csatlakozó G 1 IG G 1 1/4 IG Alsó csatlakozó G 1 1/2 AG (lapos tömítés) Szivattyú ld. rendelési számok A szerkezeti elemek anyaga sárgaréz, EPP szigetelés Méretek cca. M 420 Sz 250 Mélys. 246 mm A tömítés anyaga PTFE (teflon) azbesztmentes tömítés Hőmérséklet-jelzés C Üzemi hőmérséklet 110 C-ig Üzemi nyomás PN 10 KVs érték 6,2 6,4 Átfolyási diagram V-MK szivattyúblokk Nyomásveszteség [bar] Térfogatáram [l/h] Meghajtó motor szerelőkészlettel 2 m hosszú kábellel, az MK 230 V/50 Hz-es vagy 24 V-os MK blokkok keverőjére történő közvetlen szereléshez, mûködési idő 140 másodperc 90 -al, 6 Nm, szükség esetén kézi üzemmóddal és látható helyzetjelzéssel. Kialakítás Rendelési sz. /db 230 V/50 Hz L 132,60 24 V B 132,60 27

28 DN szivattyúblokkok 920/1000 (DN 65) FL-UK direkt körű szivattyúblokk (keveretlen kör nagy elosztókhoz) A tengelytáv 250 mm-től szabadon választható, gyárilag komplett összeszerelve, tömítve és kipróbálva. Keringető szivattyú, 3 zárószelep, ntegrált visszacsapó szelep, 3 KFE gömbcsap, 2 hőmérő, pótlólagos 1/2 -os bekötési lehetőség az előremenő és a visszatérő vezetékben, szennyfogó, csőcsatlakozó és összekötő elemek, ide értve az elosztóhoz szolgáló Victaulic összekötőket is. Max.: PN 10 Max.: 110 C Kialakítás Rendelési sz. /db DN 40 (1 1/2 ) Grundfos MAGNA F GF 2 933,30 A szivattú méretei 250 mm DN 50 (2 ) Grundfos MAGNA F GF 3 649,30 A szivattú méretei 280 mm ca. 495 DN 65 (2 1/2 ) Grundfos MAGNA F GF 4 549,30 A szivattú méretei 340 mm Más szivattyú-típusok, kérésre. Teljesítmény-áttekintő/ Térfogatáramok Kialakítás kvs v m 3 /h v = 0,5 m/s v = 1,0 m/s v = 1,5 m/s UK MK V - l/h T= 10 K Q - kw T= 20 K V - l/h v = áramlási sebesség V = térfogatáram Q = teljesítmény T = hőfokesés bejövő visszamenő kvs = térfogatáram 1 bar nyomásveszteségnél és teljes átjárhatóságnál (szivattyú nélkül) UK = egyenes fűtőkör MK = kevert fűtőkör T= 10 K Q - kw T= 20 K V - l/h T= 10 K Q - kw DN 40 16, DN 50 20, DN , T= 20 K Figyelem: irányérték-táblázat A térfogatáramot a szivattyú határozza meg! 28

29 920/1000 (DN 65) DN szivattyúblokkok FL-MK kevert körű szivattyúblokk (kevert kör nagy elosztókhoz) A tengelytáv 250 mm-től szabadon választható, gyárilag komplett összeszerelve, tömítve és kipróbálva. Keringető szivattyú, 2 zárószelep, ntegrált visszacsapó szelep, 3-utas, peremes keverő, 3 KFE gömbcsap, 2 hőmérő, pótlólagos 1/2 -os bekötési lehetőség az előremenő és a visszatérő vezetékben, szennyfogó, csőcsatlakozó és összekötő elemek, ide értve az elosztóhoz szolgáló Victaulic összekötőket is. Max.: PN 10 Max.: 110 C Kialakítás Rendelési sz. /db DN 40 (1 1/2 ) Grundfos MAGNA F GF 3 174,80 A szivattú méretei 250 mm HEAT-LINE DN 50 (2 ) Grundfos MAGNA F GF 3 939,60 A szivattú méretei 280 mm DN 65 (2 1/2 ) ca. 495 Grundfos MAGNA F GF 4 909,30 A szivattú méretei 340 mm Más szivattyú-típusok, kérésre. Átmeneti csavarzat a fűtőkörbe, 1 pár Victaulic - Victaulic Névleges átmérő Csatlakozás Rendelési sz. /pár DN 40 48, VV 37,40 DN 50 60, VV 38,90 DN 65 76, VV 42,20 Victaulic - AG DN /2 AG VR 58,90 DN 50 2 AG VR 60,00 DN /2 AG VR 67,00 Victaulic - hegeszthető vég DN 40 48, VS 45,20 DN 50 60, VS 48,50 DN 65 76, VS 53,70 Victaulic - préselés DN , VP 88,10 DN , VP 114,80 Meghajtó motor az FL-MK egységekhez ( keverőkhöz való adapterrel) Működési idő 140 másodperc 90 -hoz, szükség esetén kézi üzemmódda. Kialakítás Rendelési sz. /db 230 V/50 Hz, 15 Nm B 201, V/50 Hz, 20 Nm H 337,80 29

30 Kombinált-Hidraulikus váltó Fűtőrendszeri hidraulikus váltók 2300 kwi-ig Ház: hegesztett, gömbölyű tartály, Victaulic hornyos varratmentes acélcső csatlakozócsonkokkal. A fenéken található egy 1 -os ürítő gömbcsappal ellátott tisztítónyilás. A fenék négy 3/4 -os csonkja a választható magnetitess leválasztók elhelyezésére szolgál. Ezeket szállításkor vakdugó zárja. Az automatikus, úszós légtelenítő, az öblítő gömbcsap és merülő hőfok-érzékelő foglalat a felső részen található. A minőség-hidraulikus váltó magasságra állítható lábakon helyezkedik el. EPS szigeteléssel. Max.: PN 6 (PN 10 kérésre) Max.: 110 C Kombinált-Hidraulikus váltó Teljesítmény Áramlási mennyiség Külső cső Rendelési sz. /db 135 kw 6 m 3 /h 60, , kw 12 m 3 /h 88, , kw 30 m 3 /h 114, , kw 50 m 3 /h 168, , kw 100 m 3 /h 219, ,40 Mágneses leválasztó (1 készlet) Typus Rendelési sz. / készlet Minőség-stabilizátorhoz, 280 kw-ig ,10 Minőség-stabilizátorhoz, 700 kw-ig ,90 Átmeneti csavarzat (rendszer belső) Minőség-stabilizátorból az elosztóba Victaulic-Victaulic szigeteléssel 1 néhány névleges cső névleges Rendelési sz. /pár DN 50 60,3 114, VV 195,90 DN 80 88,9 114, VV 168,10 DN ,3 168, VV 359,30 DN 150* 168,3 168, VV 187,40 DN 200* 219,1 219, VV 227,80 * A szigetelés. 30

31 Átmeneti csavarzat Átmeneti csavarzat (rendszer külső) A hőforrástól Victaulic-Victaulic, 1 pár Elosztó/minőség- Hidraulikus váltó Csővezeték a hőforrástól Rendelési sz. /pár névleges cső névleges cső DN 50 60,3 DN 40 48, VV 86,30 DN 50 60,3 DN 50 60, VV 38,90 DN 80 88,9 DN 65 76, VV 111,10 DN 80 88,9 DN 80 88, VV 35,90 DN ,3 DN , VV 53,00 DN ,3 DN , VV 252,20 DN ,3 DN , VV 116,30 DN ,1 DN , VV 186,30 HEAT-LINE Victaulic hegeszthető vég, 1 pár DN 50 60,3 DN 40 48, VS 94,40 DN 50 60,3 DN 50 60, VS 48,50 DN 80 88,9 DN 65 76, VS 121,90 DN 80 88,9 DN 80 88, VS 55,90 DN ,3 DN , VS 74,80 DN ,3 DN , VS 376,30 DN ,3 DN , VS 153,30 DN ,1 DN , VS 242,20 Victaulic PN 6 perem, 1 pár DN 50 60,3 DN 40 perem VF 126,70 DN 50 60,3 DN 50 perem VF 79,60 DN 80 88,9 DN 65 perem VF 161,90 DN 80 88,9 DN 80 perem VF 106,30 DN ,3 DN 100 perem VF 142,60 DN ,3 DN 125 perem VF 489,60 DN ,3 DN 150 perem VF 298,50 DN ,1 DN 200 perem VF 413,00 31

32 Keverőszelepek ELOMIX meghajtómotorral 3 és 4-utas keverőszelepek, PN10 CW6xx vörös bronz test, EPDM tömítés Működési hőmérséklet-tartomány 2 C (-10 C) 110 C (130 C rövid ideig) 3 utas keverőszelepek, csatlakozás belső menet Elodrive Keverőszelepek és meghajtómotorok Rend. szám Méret AC 230V EDST10/230 EDST10-R/230 EDST10-M/230 EDSTM10/230 EDSTM10-C/230 AC 24V EDST10/24 EDST10-M/24 EDSTM10/24 EDSTM10-C/24 Nyomaték 10 Nm 10 Nm 10 Nm 10 Nm 10 Nm Vezérlés 3-pont. 2-pont. 3-pont. 3-pont. 3-pont. Leállási idő 135 s 135 s 135 s 135 s 135 s Végállás kapcsoló Szabályzási hőfok-tartomány +20 C C +5 C C Szervómotor ára /db 83,30 147,60 153,30 181,90 181,90 Belső átmérő Kvs m 3 /ó. Keverő ára /db Keverő + szervómotor ára /db EDEM3-15-2,5 1/2 DN15 2,5 58,90 142,20 206,50 212,20 240,80 240,80 EDEM /4 DN ,50 120,80 185,10 190,80 219,40 219,40 EDEM /4 DN ,50 120,80 185,10 190,80 219,40 219,40 EDEM DN ,30 122,60 186,90 192,60 221,20 221,20 EDEM DN ,90 153,20 217,50 223,20 251,80 251,80 EDEM /4 DN ,60 156,90 221,20 226,90 255,50 255,50 EDEM /4 DN ,60 156,90 221,20 226,90 255,50 255,50 EDEM /2 DN ,50 216,80 281,10 286,80 315,40 315,40 EDEM DN ,30 288,60 352,90 358,60 387,20 387,20 megfizethető árak és a termékek. 3 utas keverőszelepek, csatlakozás külső menet Rend. szám Méret AC 230V EDST10/230 EDST10-R/230 EDST10-M/230 EDSTM10/230 EDSTM10-C/230 AC 24V EDST10/24 EDST10-M/24 EDSTM10/24 EDSTM10-C/24 Nyomaték 10 Nm 10 Nm 10 Nm 10 Nm 10 Nm Vezérlés 3-pont. 2-pont. 3-pont. 3-pont. 3-pont. Leállási idő 135 s 135 s 135 s 135 s 135 s Végállás kapcsoló Szabályzási hőfok-tartomány +20 C C +5 C C Szervómotor ára /db 83,30 147,60 153,30 181,90 181,90 Belső átmérő Kvs m 3 /ó. Keverő ára /db Keverő + szervómotor ára /db EDEM3-20E-2,5 3/4 DN20 2,5 76,90 160,20 224,50 230,20 258,80 258,80 EDEM3-25E-4 1 DN ,50 143,80 208,10 213,80 242,40 242,40 EDEM3-25E-6 1 DN ,50 143,80 208,10 213,80 242,40 242,40 EDEM3-32E-8 1 1/4 DN ,40 147,70 212,00 217,70 246,30 246,30 EDEM3-32E /4 DN ,40 169,70 234,00 239,70 268,30 268,30 EDEM3-40E /2 DN ,20 176,50 240,80 246,50 275,10 275,10 EDEM3-40E /2 DN ,20 176,50 240,80 246,50 275,10 275,10 Rendelési példa: EM3-20E ST10/230 (a meghajtás nincs a keverőre szerelve). 32

33 4 utas keverőszelepek, csatlakozás belső menet HEAT-LINE Rend. szám Méret AC 230V EDST10/230 EDST10-R/230 EDST10-M/230 EDSTM10/230 EDSTM10-C/230 AC 24V EDST10/24 EDST10-M/24 EDSTM10/24 EDSTM10-C/24 Nyomaték 10 Nm 10 Nm 10 Nm 10 Nm 10 Nm Vezérlés 3-pont. 2-pont. 3-pont. 3-pont. 3-pont. Leállási idő 135 s 135 s 135 s 135 s 135 s Végállás kapcsoló Szabályzási hőfok-tartomány +20 C C +5 C C Szervómotor ára /db 83,30 147,60 153,30 181,90 181,90 Belső átmérő Kvs m 3 /ó. Keverő ára /db Keverő + szervómotor ára /db EDEM4-15-2,5 1/2 DN15 2,5 76,40 159,70 224,00 229,70 258,30 258,30 EDEM /4 DN ,50 141,80 206,10 211,80 240,40 240,40 EDEM /4 DN ,50 141,80 206,10 211,80 240,40 240,40 EDEM DN ,40 147,70 212,00 217,70 246,30 246,30 EDEM DN ,40 171,70 236,00 241,70 270,30 270,30 EDEM /4 DN ,30 175,60 239,90 245,60 274,20 274,20 EDEM /4 DN ,30 175,60 239,90 245,60 274,20 274,20 EDEM /2 DN ,50 244,80 309,10 314,80 343,40 343,40 EDEM DN ,80 316,10 380,40 386,10 414,70 414,70 4 utas keverőszelepek, csatlakozás külső menet Rend. szám AC 230V EDST10/230 EDST10-R/230 EDST10-M/230 EDSTM10/230 EDSTM10-C/230 AC 24V EDST10/24 EDST10-M/24 EDSTM10/24 EDSTM10-C/24 Nyomaték 10 Nm 10 Nm 10 Nm 10 Nm 10 Nm Vezérlés 3-pont. 2-bod. 3-pont. 3-pont. 3-pont. Leállási idő 135 s 135 s 135 s 135 s 135 s Végállás kapcsoló Szabályzási hőfok-tartomány +20 C C +5 C C Szervómotor ára /db 83,30 147,60 153,30 181,90 181,90 Méret Belső átmérő Kvs m 3 /ó. Keverő ára /db Keverő + szervómotor ára /db EDEM4-20E-2,5 3/4 DN20 2,5 78,70 162,00 226,30 232,00 260,60 260,60 EDEM4-25E-4 1 DN ,40 147,70 212,00 217,70 246,30 246,30 EDEM4-25E-6 1 DN ,40 147,70 212,00 217,70 246,30 246,30 EDEM4-32E-8 1 1/4 DN ,00 154,30 218,60 224,30 252,90 252,90 EDEM4-32E /4 DN ,00 180,30 244,60 250,30 278,90 278,90 EDEM4-40E /2 DN ,70 187,00 251,30 257,00 285,60 285,60 EDEM4-40E /2 DN ,70 187,00 251,30 257,00 285,60 285,60 Rendelési példa: EDEM4-20E EDST10/230 (a meghajtás nincs a keverőre szerelve). 33

34 EnTEC SOLAR-LINE Szolár rendszerek gyors szereléséhez Kollector 1 1 Inoflex csatlakozó vezeték 2 Csavarzat 3 Kettős hullámos cső 4 Szolár állomás 5 Tágulórendszer 6 Szolár szabályozó

35 Szolár állomások SS1S 3/4 egystrangos szolár állomás 1-13 l/perc-es térfogatáram-érzékelővel Komplett szoláris szivattyúegység, egycsöves kivitelben, elzáró gömbcsappal, hőmérővel (szabályozós kivitelnél elmarad) és a gömbbe integrált fém visszacsapó szeleppel (kézi beállítású), keringető szivattyú szoláris rendszerekhez, biztonsági egység manométerrel, KFE-csappal és már integrált biztonsági szeleppel, többfunkciós szerelvény térfogatáram-szabályzóval, esetenként zárószerelvénnyel együtt, KFE- csap és tágulási tartály-csatlakozó a szivattyú szívóoldalán, térfogatáram-érzékelővel (kombinált jelzés 40%-os propilénglikol-víz keverékhez). SOLAR-LINE Kialakítás Rendelési sz. /db Grundfos Solar ös szivattyúval GF 256,30 Wilo Star-ST 15/6-ös szivattyúval WI 256,30 Műszaki adatok Kollektor-felület: 12 m 2 -ig Csatlakozók: Szolár kör: 3/4 IG Táguló edényhez: 3/4 AG Max. megengedett hőmérséklet: Max. megengedett nyomás: Visszacsapó szelepek: +120 C, rövid ideig +140 C (ügyeljenek a szivattyú max. megengedett hőmérsékletére!) 10 bar (ügyeljenek a biztonsági szelep aktiválódási nyomására!) mm vo. Térfogatáram-jelzés Kombinált skála: Víz 1, ,0 l/perc Propilénglikol (40%) 0, ,3 l/perc Hőmérő: Mérési tartomány C Manométer: Mérési tartomány bar Biztonsági szelep: Aktiválódási nyomás 6 bar Méretek: V 385 mm (szabályzással: 430 mm) Sz. 200 mm, Mélys. 185 mm Tengelytáv: 100mm Átfolyási diagram Egystrangos szolár állomás * Nyomásveszteség [l/h] Térfogatáram [l/h] * áramlási ellenállás sólével (40% propilénglikol) 35

36 Szolár állomások SS2S 3/4 kétstrangos szolár állomás 1-13 l/perc-es térfogatáram-érzékelővel Szolár szivattyúegység mint kétstrangos kivitel, komplett, elzáró gömbcsapokkal, hőmérővel és a gömbbe integrált fém visszacsapó szeleppel (kézi beállítású), keringető szivattyú szolár rendszerekhez, biztonsági egység manométerrel, KFE-csappal és már integrált biztonsági szeleppel, többfunkciós armatúra térfogatáram-érzékelővel (kombinált jelzés 40%-os propilénglikol-víz keverékhez), választhatóan a belépésre szerelt, permanens légtelenítéssel, az állandó levegő-leválasztáshoz. Kialakítás Rendelési sz. /db Permanens légtelenítéssel Grundfos Solar ös szivattyúval GF 347,80 Wilo Star-ST 15/6-ös szivattyúval WI 347,80 Műszaki adatok Kollektor-felület: 12 m 2 -ig Csatlakozók: Szolár kör: 3/4 IG Táguló edényhez 3/4 AG Max. megengedett hőmérséklet: +120 C, rövid ideig +140 C (ügyeljenek a szivattyú max. megeng. hőmérsékletére!) Max. megengedett nyomás: 10 bar (ügyeljenek a biztonsági szelep aktiválódási nyomására!) Visszacsapó szelepek mm vo. Térfogatáram-érzékelés Kombinált skála: Víz 1, ,0 l/perc Propilénglikol (40%) 0, ,3 l/perc Hőmérő: Mérési tartomány C Manométer: Mérési tartomány bar Biztonsági szelep: Aktiválódási nyomás 6 bar Méretek: M 385 mm Sz 300 mm Mélys. 185 mm Tengelytáv: 100 mm Átfolyási diagram Kétstrangos szolár állomás * Nyomásveszteség [bar] Permanens légtelenítéssel Térfogatáram [l/h] * áramlási ellenállás sólével (40% propilénglikol) 36

37 Tartozékok szolár rendszerekhez Inoflex nemesacél hullámos cső, szigeteléssel, de védőfóliával. Kialakítás Hosszúság és mm-ben Vezetékkel együtt /db SOLAR-LINE DN m ,60 DN m ,20 DN m ,50 DN m ,20 DN m ,20 DN m ,40 DN m ,10 DN m ,30 FixLock Készlet hullámos csövek összekötéséhez Szerszám nélkül, többször használható, gyorsan szerelhető csavarzat, hullámos csövekhez. Hollandi anya, betét-karika, csavarozható ellendarab, alakos tömítéssel. Fűtéshez és szolár rendszerekhez (200 C-ig). Kialakítás Rendelési sz. /db DN GG FL 15,90 DN GG FL 18,70 FixLock csavarzat-készlet hollandi anya, betét-karika, menetes ellendarab, IG vagy AG alakos tömítéssel. Kialakítás Belső menet /db DN 16 1/ MI FL 5,50 DN 20 3/ MI FL 7,80 Kialakítás Külső menet /db DN 16 1/ MR FL 6,20 DN 20 3/ MR FL 7,80 FixLock csavarzat készlet szorító gyűrűs csavarzatra (KLV) való átmenettel Hollandi anya, betét-karika, csavarozható ellendarab, alakos tömítéssel. Kialakítás Rendelési sz. /db DN KLV KL FL 10,40 DN KLV KL FL 11,20 37

38 EnTEC CONNECT-LINE Nemesacél hullámos csövek Kazánok, klíma-egységek és hasonlók csatlakoztatásához Egyszerű bedolgozás, közvetlenül a szerelés helyén Gyors és tiszta szerelés Alakstabilak és szigetelhetőek Megakadályozzák a feszülést és a zajképződést Különféle készletek különféle csatlakozóelemekkel Pontos perem-kialakítás, sajtolószerszám segítségével -20 C C-ig használhatók egészen 10 bar üzemi nyomásig, speciális tömítéssel, magasabb hőmérsékletekhez is használhatók (pl. szolár rendszerek) Sziegetelt nemesacél hullámos cső esetében, a szigetelőanyagról konzultáljanak a szigetelés gyártójával Az Inoflex nemesacél hullámos csövekre garancián túli szervizt biztosítunk, három éves időtartamra,a hibás terméknek társaságunk székhelyén történő csere formájában (a pontos szöveget ld. az általános üzleti és szállítási feltételekről szóló mellékletben) Felhasználási terület: Fűtő- és klímarendszerekhez Műszaki információk: nemesacél hullámos cső, anyagszám (1.4571), DIN szerint Üzemi hőmérséklet: -20 C C Nemesacél hullámos cső normál hullámú, 6 m-es köteg. Hosszúság Méret DN Rendelési sz. /db 6 m 3/ ,70 6 m 1/ ,10 6 m 3/ ,10 6 m ,40 6 m 1 1/ ,90 6 m 1 1/ ,80 Nemesacél hullámos cső normál hullámú, hosszabb kötegek. 80 m 3/ ,10 50 m 1/ ,50 30 m 3/ ,10 20 m ,70 20 m 1 1/ ,30 20 m 1 1/ ,40 38
