PADLÓFŰTÉS FEKTETÉSI RENDSZEREK. REHAU ponthegesztett acélhálós rendszer FELÜLETFŰTÉS/-HŰTÉS

Átírás

1 3 FELÜLETFŰTÉS/-HŰTÉS PADLÓFŰTÉS FEKTETÉSI RENDSZEREK REHAU Varionova PROFILLEMEZ REHAU RAUFIX-sínes fektetés REHAU Tacker rendszer REHAU Sanierungssystem 10 felújításhoz REHAU ponthegesztett acélhálós rendszer FELÜLETFŰTÉS/-HŰTÉS 13

2 3.1 Alapok Szabványok és irányelvek A REHAU felületfűtés/hűtés rendszerek tervezésekor és kivitelezésekor a következő szabványokat és irányelveket kell figyelembe venni: - DIN 18202, Mérettűrések a magasépítésben - DIN 18195, Épületszerkezetek szigetelése - EN , Építőipari hőszigetelő termékek - B 8110, Hővédelem a magasépítésben - B 8115, Hangszigetelés a magasépítésben - VDI 4100, Hanggátlás lakások esetén - DIN 18560, Esztrichek az építőiparban - EN 1264, Felületfűtés rendszerek - EN 15377, Épületek fűtési rendszerei - Energiatakarékossági rendelet (EnEV) - VDI 2078, A hűtőteljesítmény számítása - DIN 4102, Tűzvédelem a magasépítésben - B 1991, Teherhordó szerkezetekre kifejtett hatások - B 2232, Esztrichmunkák Építőipari előfeltételek - fedett helyiségek, beépített ablakok és ajtók - belülről vakolt falak - előkészített hornyok/falfülkék a fűtőkör osztó-gyűjtő sszekrények felszereléséhez, födém- és faláttörések a fűtőcsövek átvezetéséhez - elektromos áram és vízcsatlakozás a szerszámokhoz és a nyomáspróbához - a nyers födémnek kellően szilárdnak, tisztának és száraznak kell lennie, és meg kell felelnie a DIN szabvány szerinti vízszintes felülettűréseknek - a métervonalat be kell jelölni és ellenőrizni kell - a talajjal érintkező helyiségek padlóját a DIN szabvány követelményeinek megfelelően szigetelni kell - szükség van csőfektetési tervre, amely tartalmazza a fűtőkörök pontos elrendezését és az egyes fűtőkörök csőhosszát - fugatervre is szükség van, ha a fűtőkörök kialakításánál mozgási hézagokat kell kialakítani 3.2 Tervezés Hő- és lépéshang-szigetelés - A padlószerkezetbe két lépéshang-szigetelő lemez fektetése tilos. - Az összes lefektetett szigetelőréteg teljes összenyomhatósága ne legyen nagyobb a következő értékeknél: - 3 kn/m 2 felületi terhelés mellett 5 mm - 5 kn/m 2 felületi terhelés mellett 3 mm - A kábelvezetésre alkalmas műanyag csöveket és az egyéb csővezetékeket a kiegyenlítő szigetelőrétegbe kell fektetni. A kiegyenlítő réteg vastagságának a műanyag csövek és csővezetékek méretének megfelelő vastagságúnak kell lennie. - A védőcsövek, vagy más csővezetékek nem haladhatnak át a lépéshangszigetelésen. - Polisztirol szigetelés oldószert tartalmazó bitumenes épületszerkezet-szigetelésre vagy bitumenes ragasztóval bedolgozott épületszerkezet-szigetelésre történő lefektetésekor a két szerkezeti elemet feltétlenül el kell választani egymástól takarófóliával. - A REHAU rendszereket és kiegészítő hőszigetelést száraz helyen kell tárolni. A szükséges lépéshang-szigetelés vastagságának meghatározása A megfelelő vastagságú lépéshang-szigetelő réteg meghatározó a padlószerkezetek hanggátlása szempontjából. A lépéshang-szigetelés javulásának mértéke a hőszigetelés és a felhasznált esztrichréteg dinamikus merevségének a függvénye. A lépéshang-szigetelésre vonatkozó követelményeket a B8115, valamint a VDI 4100 hanggátlással foglalkozó része tartalmazza. Amennyiben a födémszerkezet korrigált, szabványos lépéshang-szigetelés javítási értéke B8115 ill. VDI 4100 szerinti követelmény, úgy elegendő a kiválasztott lépéshang-szigetelés alkalmazása. Adott födémszerkezet mellett a szükséges lépéshang-szigetelés mértéke a következőképpen számítható ki: L n,w,r = L n,w,eq,r - L w,r + 2 db ahol: L n,w,r = korrigált, szabványos lépéshang-szigetelés értéke L n,w,eq,r = ekvivalens lépéshang-szigetelés értéke(nyers födém) L w,r = esztrich-/szigetelőréteg lépéshang-szigetelés javulásának értéke 2 db = korrekciós érték 14

3 Hőszigetelésre vonatkozó követelmények az EnEV és az EN 1264 szabvány szerint Az Energiatakarékossági rendelet (EnEV) meghatározza és a mindenkori épületre kiállított Energetikai tanúsítványban kimutatja a homlokzatra vonatkozó hőtechnikai követelményeket. Az Energetikai tanúsítványban kimutatott homlokzati hőszükséglettől függetlenül, amennyiben a felületfűtés alatt közvetlenül talaj, külső levegő vagy fűtetlen helyiség található, további meghatározott minimális hővezetési ellenállás értékeket kell figyelembe venni (lásd 3-1. táblázat). A német építéstechnikai intézet (DIBt) előírása alapján amennyiben a hőszigetelésnél a fűtött felület és a külső szerkezeti elem, vagy a szerkezeti elem és egy fűtetlen tér közötti hővezetési ellenállás legalább 2,0 m 2 K/W, a felületfűtés járulékos fajlagos szállítási hővesztesége elhanyagolható, és ezért nem kell figyelembe venni az éves energiafelhasználás kiszámításánál. Alkalmazási eset Hővezetési ellenállás minimális értéke Esetleg szükséges kiegészítő hőszigetelés 1: Fűtütt helyiség fölötti födém R 0,75 m 2 K/W R kiegészítő hőszigetelés = 0,75 - R rendszerlemez 2: helyiség fölötti födém, vagy talajon fekvő helyiség R 1,25 m 2 K/W R kiegészítő hőszigetelés = 1,25 - R rendszerlemez 1) 3: Külső légtér feletti helyiség R 2,00 m 2 K/W ( 5 C Td 15 C) R kiegészítő hőszigetelés = 2,00 - R rendszerlemez 3-1. táblázat Padlófűtés/-hűtés rendszerek alatti hőszigetelésre vonatkozó minimális követelmények az EN 1264 szabvány szerint 1) Ha a talajvízszint 5 m, akkor ezt az értéket meg kell növelni Nedves fektetés Padló rétegrend Folyékony esztrich alkalmazása Az ábrán látható példa a REHAU padlófűtés/-hűtés rendszereket szemlélteti ábra Példa egy padlófűtés/-hűtés rendszer rétegrendjére nedves fektetés esetén 1 belső vakolat 2 szegélyléc 3 REHAU szegélyszigetelő szalag 4 padlóburkolat 5 habarcságy 6 esztrich 7 REHAU cső 8 takarófólia 9 hő- és lépéshang-szigetelés 10 épületszerkezet szigetelése (ha szükséges) 11 nyers födém Folyékony esztrich alkalmazásakor a következő pontokra különösen ügyelni kell: - A teljes felületnek hézagmentesen tömítettnek kell lennie (kádkialakítás). - A folyamatos üzemi hőmérséklet nem lehet magasabb, mint 55 C. - Nedves helyiségekben a kalcium-szulfát esztrichek csak korlátozottan alkalmazhatók. E tekintetben fokozottan be kell tartani a biztonsági előírásokat. Esztrichek és dilatációs hézagok A fűtőesztrichek tervezési és kivitelezési előírásait a DIN tartalmazza. Emellett figyelembe kell venni az esztrichgyártók esztrichkészítésre és a megengedett felhasználási területekre vonatkozó előírásait. Fontos, hogy már a tervezés fázisában megegyezés szülessen az építész, a munkában résztvevő fűtésszerelő, esztrichkészítő és padlóburkoló szakiparosok között az alábbi kérdésekben: - az esztrich és a padlóburkolat típusa és vastagsága - az esztrichmezők kiosztása, valamint a fugák elrendezése és kialakítása - az esztrich maradék nedvességtartalmának mérésére szolgáló mérési helyek számának meghatározása FELÜLETFŰTÉS/-HŰTÉS 15

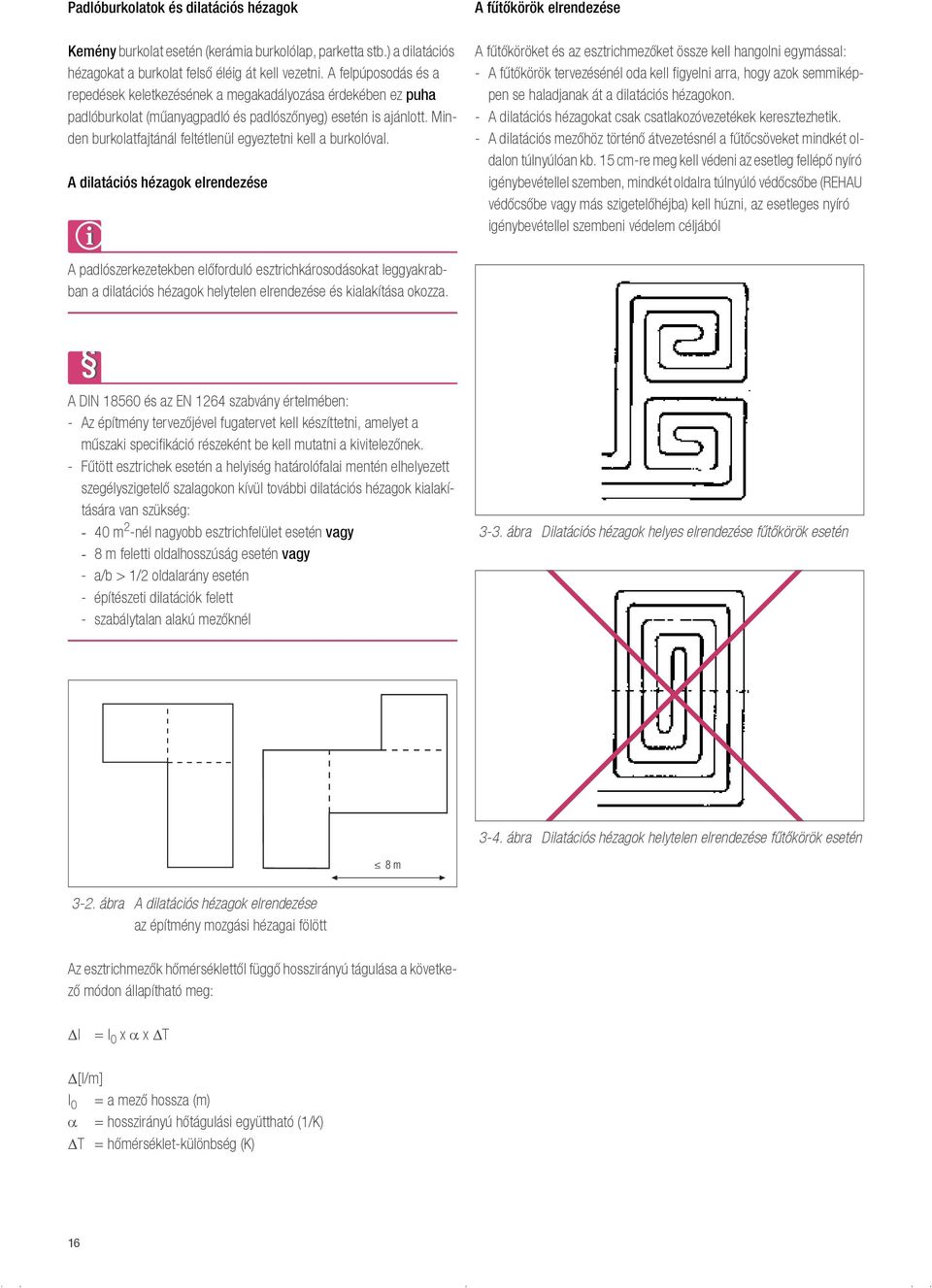

4 Padlóburkolatok és dilatációs hézagok Kemény burkolat esetén (kerámia burkolólap, parketta stb.) a dilatációs hézagokat a burkolat felső éléig át kell vezetni. A felpúposodás és a repedések keletkezésének a megakadályozása érdekében ez puha padlóburkolat (műanyagpadló és padlószőnyeg) esetén is ajánlott. Minden burkolatfajtánál feltétlenül egyeztetni kell a burkolóval. A dilatációs hézagok elrendezése A fűtőkörök elrendezése A fűtőköröket és az esztrichmezőket össze kell hangolni egymással: - A fűtőkörök tervezésénél oda kell figyelni arra, hogy azok semmiképpen se haladjanak át a dilatációs hézagokon. - A dilatációs hézagokat csak csatlakozóvezetékek keresztezhetik. - A dilatációs mezőhöz történő átvezetésnél a fűtőcsöveket mindkét oldalon túlnyúlóan kb. 15 cm-re meg kell védeni az esetleg fellépő nyíró igénybevétellel szemben, mindkét oldalra túlnyúló védőcsőbe (REHAU védőcsőbe vagy más szigetelőhéjba) kell húzni, az esetleges nyíró igénybevétellel szembeni védelem céljából A padlószerkezetekben előforduló esztrichkárosodásokat leggyakrabban a dilatációs hézagok helytelen elrendezése és kialakítása okozza. A DIN és az EN 1264 szabvány értelmében: - Az építmény tervezőjével fugatervet kell készíttetni, amelyet a műszaki specifikáció részeként be kell mutatni a kivitelezőnek. - Fűtött esztrichek esetén a helyiség határolófalai mentén elhelyezett szegélyszigetelő szalagokon kívül további dilatációs hézagok kialakítására van szükség: - 40 m 2 -nél nagyobb esztrichfelület esetén vagy - 8 m feletti oldalhosszúság esetén vagy - a/b > 1/2 oldalarány esetén - építészeti dilatációk felett - szabálytalan alakú mezőknél 3-3. ábra Dilatációs hézagok helyes elrendezése fűtőkörök esetén 3-4. ábra Dilatációs hézagok helytelen elrendezése fűtőkörök esetén 8 m 3-2. ábra A dilatációs hézagok elrendezése az építmény mozgási hézagai fölött Az esztrichmezők hőmérséklettől függő hosszirányú tágulása a következő módon állapítható meg: l = l 0 x x T [l/m] l 0 = a mező hossza (m) = hosszirányú hőtágulási együttható (1/K) T = hőmérséklet-különbség (K) 16

5 3.2.3 Száraz építési mód/szárazesztrich-elemek Terhelhetőség és alkalmazási terület A gipsz-szálerősítéses szárazesztrichek maximális beépítési hőmérséklete 45 C. A teljes padlószerkezet terhelhetősége, valamint a REHAU száraz fektetésű rendszerek tömör és fagerenda födémeken való alkalmazási területeinek meghatározásakor a szárazesztrich-elemek gyártója által garantált pontszerű és felületi terhelés a mérvadó. REHAU száraz fektetésű rendszer Alkalmazási terület (qk [kn/m 2 ] felületi terhelés mellett) - Lakóhelyiségek, folyosók és tetőtéri helyiségek lakóépületekben, hotelszobákban, a kapcsolódó fürdőszobákat is beleértve A1 (1,0) + A2 (1,5) + A3 (2,0) - Irodahelyiségek, folyosók és tetőtéri helyiségek irodaépületekben, orvosi rendelőkben, orvosi várókban, a folyosókat is beleértve B1 (2,0) - Eladóterek 50 m 2 alapterületig, lakó- és irodaépületekben D1 (2,0) - Folyosók szállodákban, idősotthonokban, diákotthonokban stb., nehéz eszközök nélküli kezelőhelyiségek, műtők stb. B2 (3,0) - Asztalokkal berendezett területek; pl. tartózkodó helyiségek, előadótermek, osztálytermek, oktatóhelyiségek, étkezők, kávézók, éttermek, fogadóhelyiségek C1 (3,0) - Folyosók kórházakban, idősotthonokban stb., nehéz készülékeket tartalmazó kezelőhelyiségek, beleértve a műtőket B3 (5,0) - Nagyobb gyülekezőhelyek, pl. előadótermekhez és osztálytermekhez vezető folyosók, templomok, színházak vagy mozik C2 (4,0) - Konferenciatermek, várótermek, koncerttermek C5 (5,0) - Szabadon járható területek, pl. múzeumi területek, kiállítóterületek stb. valamint középületek és szállodák bejárati területei C3 (5,0) - Sport- és játékterületek, pl. tánctermek, sportcsarnokok, torna- és erősport-termek, színpadok C4 (5,0) - Kiskereskedelmi üzletek és áruházak folyosói D2 (5,0) Fermacell 2E11 esztrich elem (vastagság = 20 mm) 1) Fermacell 2E22 esztrich elem (vastagság = 25 mm) 2) Fermacell 2E ,5 mm esztrich elem (vastagság = 37,5 mm) 3) Knauf-Brio 18 esztrich elem (vastagság = 18 mm) 4) Knauf-Brio 23 esztrich elem (vastagság = 23 mm) 4) 3-2. táblázat A REHAU száraz fektetésű rendszer alkalmazási területe a B 1991 ill. DIN 1055 szerint, Fermacell és Knauf szárazesztrich elemekkel való kombináció esetén 1) maximálisan megengedett pontszerű terhelés 1,5 kn 2) maximálisan megengedett pontszerű terhelés 2,5 kn 3) maximálisan megengedett pontszerű terhelés 3,5 kn 4) Magasabb követelményű alkalmazás csak a Knauf padló alkalmazástechnikai osztályával történő egyeztetés után FELÜLETFŰTÉS/-HŰTÉS 17

6 REHAU TS-14 alaplemez Alkalmazási terület (qk [kn/m 2 ] felületi terhelés mellett) - Lakóterek, folyosók és tetőtéri helyiségek lakóépületekben, hotelszobákban, a kapcsolódó fürdőszobákat is beleértve A1 (1,0) + A2 (1,5) + A3 (2,0) - Irodahelyiségek, folyosók és tetőtéri helyiségek irodaépületekben, orvosi rendelőkben, orvosi várókban, a folyosókat is beleértve B1 (2,0) - Eladóterek 50 m 2 alapterületig, lakó- és irodaépületekben D1 (2,0) - Folyosók szállodákban, idősotthonokban, diákotthonokban stb., nehéz eszközök nélküli kezelőhelyiségek, műtők stb. B2 (3,0) - Asztalokkal berendezett területek; pl. tartózkodó helyiségek, előadótermek, osztálytermek, oktatóhelyiségek, étkezők, kávézók, éttermek, fogadóhelyiségek C1 (3,0) - Folyosók kórházakban, idősotthonokban stb., nehéz készülékeket tartalmazó kezelőhelyiségek, beleértve a műtőket B3 (5,0) - Nagyobb gyülekezőhelyek, pl. előadótermekhez és osztálytermekhez vezető folyosók, templomok, színházak vagy mozik C2 (4,0) - Konferenciatermek, várótermek, koncerttermek C5 (5,0) - Szabadon járható területek, pl. múzeumi területek, kiállítóterületek stb. valamint középületek és szállodák bejárati területei C3 (5,0) - Sport- és játékterületek, pl. tánctermek, sportcsarnokok, torna- és erősport-termek, színpadok C4 (5,0) - Kiskereskedelmi üzletek és áruházak folyosói D2 (5,0) Fermacell 2E11 esztrich elem (vastagság = 20 mm) 1) 1) maximálisan megengedett pontszerű terhelés 1,5 kn 2) maximálisan megengedett pontszerű terhelés 2,5 kn 3) maximálisan megengedett pontszerű terhelés 3,5 kn 4) Magasabb követelményű alkalmazás csak a Knauf padló alkalmazástechnikai területével történő egyeztetés után Fermacell 2E22 esztrich elem (vastagság = 25 mm) 2) Fermacell 2E ,0 mm esztrich elem (vastagság = 35 mm) 3) Knauf-Brio 18 esztrich elem (vastagság = 18 mm) 4) Knauf-Brio 23 esztrich elem (vastagság = 23 mm) 4) 3-3. táblázat A REHAU TS-14 alaplemez alkalmazási területe a B 1991 ill. DIN 1055 szerint, Fermacell és szárazesztrich-elemekkel val kombináció esetén 18

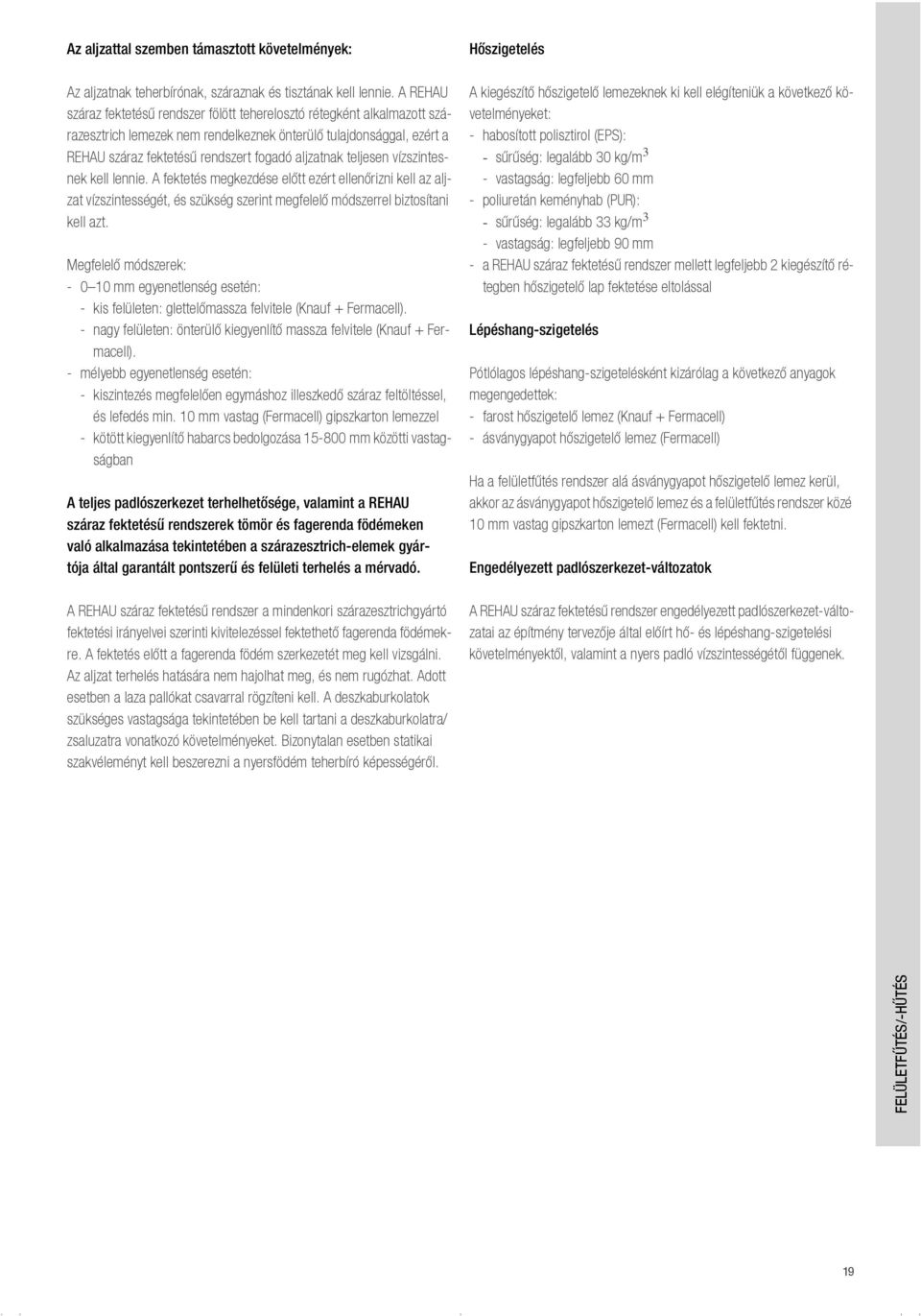

7 Az aljzattal szemben támasztott követelmények: Az aljzatnak teherbírónak, száraznak és tisztának kell lennie. A REHAU száraz fektetésű rendszer fölött teherelosztó rétegként alkalmazott szárazesztrich lemezek nem rendelkeznek önterülő tulajdonsággal, ezért a REHAU száraz fektetésű rendszert fogadó aljzatnak teljesen vízszintesnek kell lennie. A fektetés megkezdése előtt ezért ellenőrizni kell az aljzat vízszintességét, és szükség szerint megfelelő módszerrel biztosítani kell azt. Megfelelő módszerek: mm egyenetlenség esetén: - kis felületen: glettelőmassza felvitele (Knauf + Fermacell). - nagy felületen: önterülő kiegyenlítő massza felvitele (Knauf + Fermacell). - mélyebb egyenetlenség esetén: - kiszintezés megfelelően egymáshoz illeszkedő száraz feltöltéssel, és lefedés min. 10 mm vastag (Fermacell) gipszkarton lemezzel - kötött kiegyenlítő habarcs bedolgozása mm közötti vastagságban A teljes padlószerkezet terhelhetősége, valamint a REHAU száraz fektetésű rendszerek tömör és fagerenda födémeken való alkalmazása tekintetében a szárazesztrich-elemek gyártója által garantált pontszerű és felületi terhelés a mérvadó. A REHAU száraz fektetésű rendszer a mindenkori szárazesztrichgyártó fektetési irányelvei szerinti kivitelezéssel fektethető fagerenda födémekre. A fektetés előtt a fagerenda födém szerkezetét meg kell vizsgálni. Az aljzat terhelés hatására nem hajolhat meg, és nem rugózhat. Adott esetben a laza pallókat csavarral rögzíteni kell. A deszkaburkolatok szükséges vastagsága tekintetében be kell tartani a deszkaburkolatra/ zsaluzatra vonatkozó követelményeket. Bizonytalan esetben statikai szakvéleményt kell beszerezni a nyersfödém teherbíró képességéről. Hőszigetelés A kiegészítő hőszigetelő lemezeknek ki kell elégíteniük a következő követelményeket: - habosított polisztirol (EPS): - sűrűség: legalább 30 kg/m 3 - vastagság: legfeljebb 60 mm - poliuretán keményhab (PUR): - sűrűség: legalább 33 kg/m 3 - vastagság: legfeljebb 90 mm - a REHAU száraz fektetésű rendszer mellett legfeljebb 2 kiegészítő rétegben hőszigetelő lap fektetése eltolással Lépéshang-szigetelés Pótlólagos lépéshang-szigetelésként kizárólag a következő anyagok megengedettek: - farost hőszigetelő lemez (Knauf + Fermacell) - ásványgyapot hőszigetelő lemez (Fermacell) Ha a felületfűtés rendszer alá ásványgyapot hőszigetelő lemez kerül, akkor az ásványgyapot hőszigetelő lemez és a felületfűtés rendszer közé 10 mm vastag gipszkarton lemezt (Fermacell) kell fektetni. Engedélyezett padlószerkezet-változatok A REHAU száraz fektetésű rendszer engedélyezett padlószerkezet-változatai az építmény tervezője által előírt hő- és lépéshang-szigetelési követelményektől, valamint a nyers padló vízszintességétől függenek. FELÜLETFŰTÉS/-HŰTÉS 19

8 3.2.4 Fektetési módok és fűtőkör A helyiség hőigénye a fektetési módtól függetlenül biztosítható. A csőfektetés kizárólag a padló felületi hőmérsékletét és a helyiségben történő eloszlását befolyásolja. A helyiség hőigénye a külső fal környékétől a helyiség belső területe felé haladva csökken. A fűtőcsöveket ezért a magasabb hőigényű területen (peremzónában) általában kisebb osztástávolsággal kell fektetni, mint a tartózkodási zónában. Peremzónák A peremzóna betervezésének szükségessége függ: - a külső fal típusától (a fal k-értéke, az ablakfelület mérete és minősége) - a helyiség funkciójától Osztástávolság - Egyszeres kígyóvonalú fektetés - REHAU Varionova profillemez (csak 30-2 alsó lépéshang-szigeteléssel történő kivitel esetén) - REHAU Tacker rendszer - REHAU RAUFIX-sínes fektetés - REHAU ponthegesztett acélháló - REHAU száraz fektetésű rendszer - REHAU TS-14 alaplemez - REHAU Sanierungssystem 10 felújításhoz Csigavonalú csőfektetés - Egyenletes felületi hőmérséklet a teljes fűtőkörben - A csövek kíméletesen fektethetők a problémamentes 90 -os irányváltásokkal. A csigavonalú vagy a dupla kígyóvonalú csőfektetéssel és a peremzónában kisebb, a tartózkodási zónában nagyobb osztástávolság alkalmazásával - az egész helyiségben magas komfortérzet - a magas fűtőteljesítmény ellenére is kellemes padlóhőmérséklet - a szükséges előremenő hőmérséklet csökkentése, ezzel alacsonyabb energiafelhasználás érhető el. Fektetési módok REHAU felületfűtés/-hűtés esetén A REHAU felületfűtő/-hűtő körök a következő alakban fektethetők: - Csigavonalú fektetés - REHAU Varionova profillemez - REHAU Tacker rendszer - REHAU ponthegesztett acélháló 3-5. ábra Csigavonalú csőfektetés sűrített osztástávolságú peremzónával - Kettős kígyóvonalú fektetés - REHAU Varionova profillemez (csak 30-2 alsó lépéshang-szigeteléssel történő kivitel esetén) - REHAU Tacker rendszer - REHAU RAUFIX - REHAU ponthegesztett acélháló - REHAU Sanierungssystem 10 felújításhoz 3-6. ábra Csigavonalú csőfektetés előrekapcsolt peremzónával 20

9 Egyszeres kígyóvonalú csőfektetés Kettős kígyóvonalú csőfektetés Az egyszeres kígyóvonalú csőfeketésnél a 180 -os irányváltásoknál feltétlenül ügyelni kell a fűtőcső megengedett min. hajlítási sugarára. Egyenletes felületi hőmérséklet a teljes fűtőkörben Kettős kígyóvonalú csőfeketésnél a 180 -os irányváltásoknál feltétlenül ügyelni kell a fűtőcső megengedett min. hajlítási sugarára ábra Egyszeres kígyóvonalú csőfektetés 3-9. ábra Kettős kígyóvonalú csőfektetés sűrített osztástávolságú peremzónával 3-8. ábra Egyszeres kígyóvonalú csőfektetés sűrített osztástávolságú peremzónával ábra Kettős kígyóvonalú csőfektetés előrekapcsolt peremzónával FELÜLETFŰTÉS/-HŰTÉS 21

10 3.2.5 Üzembe helyezési útmutató A REHAU felületfűtés/-hűtés rendszerek üzembe helyezése a következő lépéseket foglalja magában: - átöblítés, feltöltés és légtelenítés - nyomáspróba végrehajtása - felfűtés végrehajtása - adott esetben a burkolást megelőző felfűtés végrehajtása Ennek során a következőkre kell ügyelni: A nyomáspróbát és a felfűtést a nyomáspróba jegyzőkönyv: REHAU felületfűtés/-hűtés (lásd melléklet) és a REHAU felületfűtés/-hűtés felfűtési jegyzőkönyv (lásd melléklet) előírásainak megfelelően kell végrehajtani és jegyzőkönyvezni. Felfűtés - Az esztrich bedolgozása után a felfűtés legkorábbi időpontja: - cementesztrich esetén 21 nap - anhidrit és folyékony esztrich esetén 7 nap - vagy a gyártó előírása szerint - Ha a felfűtési fázis után lekapcsolják a padlófűtést, az esztrichet védeni kell a huzattól és a túl gyors lehűléstől. - Kiegyenlítő masszák (és a Sanierungssystem 10 felújításhoz használt rendszer) használata esetén figyelembe kell venni a kiegyenlítő massza gyártójának az előírásait. Burkolást megelőző felfűtés - A burkolást végző cégnek megfelelő mérési eljárással meg kell határoznia az esztrich maradék nedvességét, mielőtt elkezdik a burkolat fektetését. - Szükség esetén a megbízónak burkolást megelőző felfűtést kell elrendelnie a szükséges maradék nedvesség eléréséhez. - Kiegyenlítő masszák (és a Sanierungssystem 10 felújításhoz használt rendszer) használata esetén figyelembe kell venni a kiegyenlítő massza gyártójának az előírásait Padlóburkolatok A padlóburkolat gyártójának szerelési, fektetési és üzemeltetési ajánlásait pontosan be kell tartani. Textil padlóburkolat A szőnyegpadlót a jobb hőátadás érdekében mindig le kell ragasztani. A szőnyegpadló vastagsága nem haladhatja meg a 10 mm-t. Parketta Padlófűtéshez fából készült padlóburkolatok is használhatók, ekkor azonban számítani kell hézagok keletkezésére, itt is javasoljuk a leragasztást. Fokozottan ügyelni kell arra,hogy lerakáskor a fa és az esztrich nedvességtartalma megfeleljen a szabványban megengedett értéknek, és a ragasztó tartósan elasztikus maradjon. Műanyagpadlók Műanyagpadlók is használhatók padlófűtéshez. A tekercsben vagy lapokban kapható műanyag padlóburkolat fektetésénél ragasztást kell alkalmazni. Kő, klinker, kerámia A padlófűtés számára a legalkalmasabb burkolat a kő-, klinker- vagy egyéb kerámiaburkolat. Korlátozás nélkül alkalmazhatók a hidegburkolásnál megszokott eljárások: - a megkötött esztrichre felvitt vékony ágyazatba történő fektetés - a megkötött esztrichre felvitt vastag ágyazatba történő fektetés - az elválasztó rétegre felvitt habarcságyba történő fektetés 22

11 A hővezetési ellenállás meghatározása A padlófűtés hőtechnikai számításánál (fűtővíz-hőmérséklet és csőfektetési távolság meghatározása) figyelembe kell venni a padlóburkolat hővezetési ellenállását. A padlóburkolat hővezetési ellenállása nem haladhatja meg az R =0,15m 2 K/W értéket. A padlóburkolat hővezetési ellenállásának értékét minden méretezésnél pontosan ki kell számolni! Hozzávetőleges méretezésnél a következő táblázat értékei használhatók. Vastagság d Hővezető képesség W/mK Hővezetési ellenállás R,B [m 2 K/W] Padlóburkolat [mm] Textil padlóburkolat 10 0,07 max. 0,15 Parketta Ragasztóréteg 8 2 össz. 10 0,2 0,2 0,04 0,01 össz. 0,05 Műanyagpadló, pl. PVC 5 0,23 0,022 Kerámia padlólap Vékony habarcságy 10 2 össz. 12 1,0 1,4 0,01 0,001 össz. 0,011 Kerámia padlólap Habarcságy össz. 20 1,0 1,4 0,01 0,007 össz. 0,017 Természetes vagy műkő lapok itt: márvány, habarcságy össz. 25 3,5 1,4 0,004 0,007 össz. 0, táblázat A leggyakoribb padlóburkolatok hővezető képessége és hővezetési ellenállása FELÜLETFŰTÉS/-HŰTÉS 23

12 3.3 REHAU Varionova profillemez Leírás A REHAU Varionova profillemez lépéshangszigeteléssel az alján 30-2 és hőszigetelés nélkül is rendelhető ábra REHAU Varionova profillemez lépéshang-szigeteléssel az alján mm méretű csövekhez - egyszerű és gyors fektetés - nagyon jól járható - biztonságos csőrögzítés - egyszerű méretre szabás Rendszerelemek - REHAU Varionova profillemez lépéshang-szigeteléssel - hőszigetelés nélkül - REHAU összekötő szalag - REHAU csatlakozó szalag - REHAU profilösszekötő - REHAU lemeztartó elem ábra A REHAU szigeteléssel ellátott Varionova profillemez 30-2 felülnézete ábra A hőszigetelés nélküli REHAU Varionova profillemez felülnézete Mindkét kivitel esetén többfunkciós kasírozott polisztirol fólia biztosítja a biztos csőrögzítést, a járhatóságot és a hatékony szigetelést az esztrichben lévő maradék víz és a nedvesség ellen. A lépéshang-szigeteléssel ellátott kivitel teljesíti az EN minőségellenőrzött polisztirol habbal szembeni hőszigetelési követelményeket. A lemez alján kialakított raszter gyors és egyenes méretre vágást tesz lehetővé. A rögzítőelemek és az üres mezők váltakozó elrendezése lehetővé teszi az 5 cm-rel és többszörösével történő csőfektetést, valamint a biztos és ugyanakkor rugalmas csővezetést. Felhasználható REHAU csövek REHAU Varionova profillemez 30-2 lépéshang-szigeteléssel az alján: x 1,5mm - 17 x 2,0 mm - RAUTITAN flex - 16 x 2,2 mm - RAUTITAN stabil - 16,2 x 2,6 mm REHAU Varionova profillemez hőszigetelés nélkül: - cső - 14x 1,5mm - RAUTITAN stabil - 16,2 x 2,6 mm Kiegészítő elemek - REHAU szegélyszigetelő szalag - REHAU mozgásihézag-profil ábra Lemezek összeillesztése ábra Egyszerű maradékfelhasználás a REHAU átlapoló csík használatával A lemez két oldalán végigfutó összekötő sáv biztosítja a lemezek gyors és biztonságos összeillesztését, egyben megakadályozza a hang- és hőhidak keletkezését. A lemezek összeillesztése roncsolás nélkül oldható. A REHAU átlapoló csík, a REHAU illesztő csík és a csőrögzítéshez használt REHAU áthidaló elem a REHAU Varionova profillemez mindkét kiviteléhez használható. A REHAU Varionova profillemez a DIN szerinti esztrichekkel történő felhasználásra alkalmas. 24

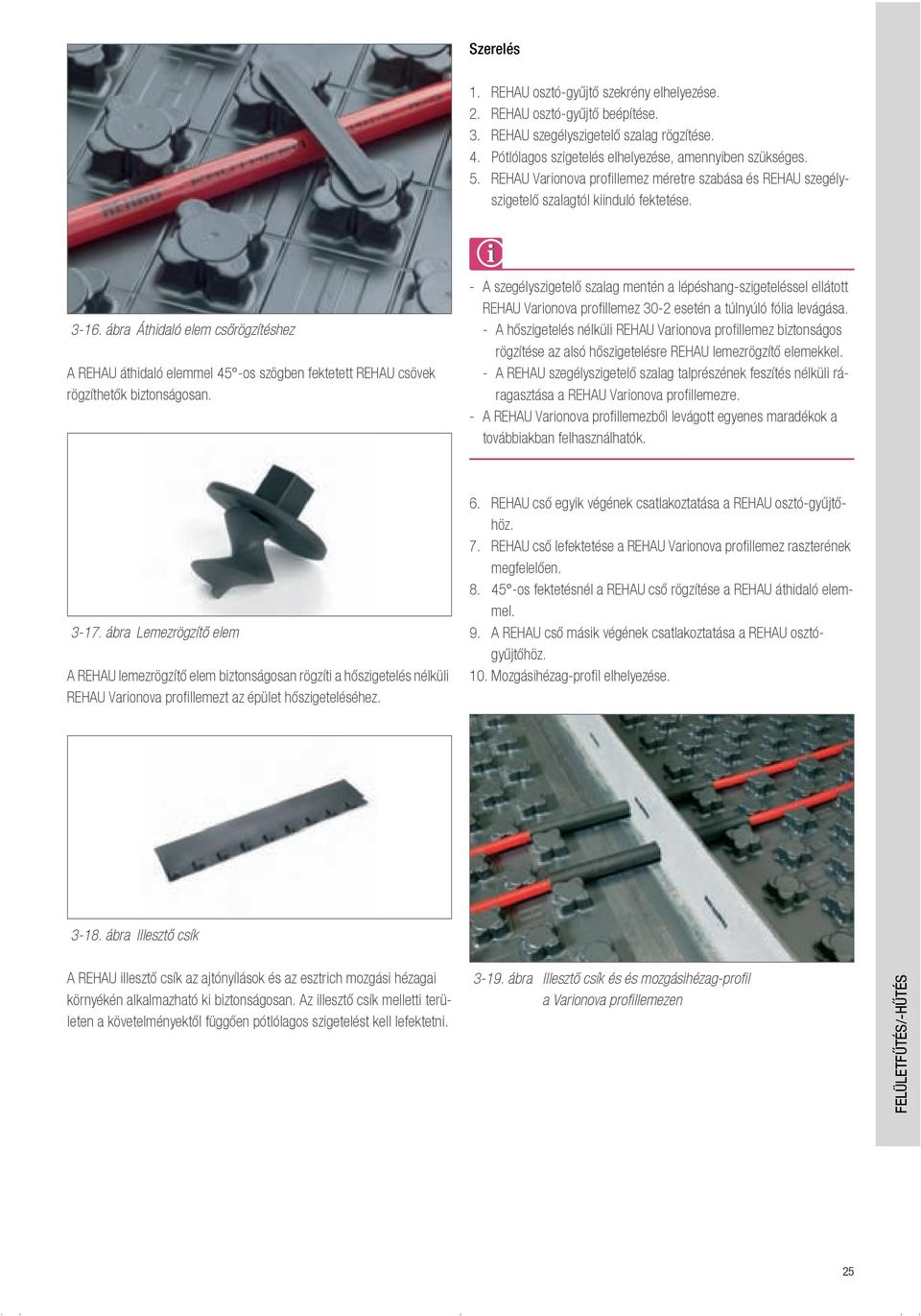

13 Szerelés 1. REHAU osztó-gyűjtő szekrény elhelyezése. 2. REHAU osztó-gyűjtő beépítése. 3. REHAU szegélyszigetelő szalag rögzítése. 4. Pótlólagos szigetelés elhelyezése, amennyiben szükséges. 5. REHAU Varionova profillemez méretre szabása és REHAU szegélyszigetelő szalagtól kiinduló fektetése ábra Áthidaló elem csőrögzítéshez A REHAU áthidaló elemmel 45 -os szögben fektetett REHAU csövek rögzíthetők biztonságosan. - A szegélyszigetelő szalag mentén a lépéshang-szigeteléssel ellátott REHAU Varionova profillemez 30-2 esetén a túlnyúló fólia levágása. - A hőszigetelés nélküli REHAU Varionova profillemez biztonságos rögzítése az alsó hőszigetelésre REHAU lemezrögzítő elemekkel. - A REHAU szegélyszigetelő szalag talprészének feszítés nélküli ráragasztása a REHAU Varionova profillemezre. - A REHAU Varionova profillemezből levágott egyenes maradékok a továbbiakban felhasználhatók ábra Lemezrögzítő elem A REHAU lemezrögzítő elem biztonságosan rögzíti a hőszigetelés nélküli REHAU Varionova profillemezt az épület hőszigeteléséhez. 6. REHAU cső egyik végének csatlakoztatása a REHAU osztó-gyűjtőhöz. 7. REHAU cső lefektetése a REHAU Varionova profillemez raszterének megfelelően os fektetésnél a REHAU cső rögzítése a REHAU áthidaló elemmel. 9. A REHAU cső másik végének csatlakoztatása a REHAU osztógyűjtőhöz. 10. Mozgásihézag-profil elhelyezése ábra Illesztő csík A REHAU illesztő csík az ajtónyílások és az esztrich mozgási hézagai környékén alkalmazható ki biztonságosan. Az illesztő csík melletti területen a követelményektől függően pótlólagos szigetelést kell lefektetni ábra Illesztő csík és és mozgásihézag-profil a Varionova profillemezen FELÜLETFŰTÉS/-HŰTÉS 25

14 Műszaki adatok Rendszerlemez REHAU Varionova profillemez 30-2 alsó lépéshang-szigeteléssel REHAU Varionova profillemez hőszigetelés nélkül Hőszigetelés anyaga EPS 040 DES sg Többfunkciós fólia anyaga PS fólia PS fólia Méretek Hossz 1450 mm 1450 mm Szélesség 850 mm 850 mm Teljes magasság 50/48 mm 24 mm Hőszigetelő réteg vastagsága 30 mm a fűtéscső alatt Fektetési méret Hossz 1400 mm 1400 mm Szélesség 800 mm 800 mm Felület 1,12 m 2 1,12 m 2 Fektetési távolság 5 cm és többszöröse 5 cm és többszöröse Csőkiemelkedés 3 mm Kivitel a DIN és az EN szerint A A Hővezető képesség 0,040 W/mK Hővezetési ellenállás 0,75 m 2 K/W Építőanyag osztály a DIN 4102 szerint B2 B2 Tűzvédelmi tulajdonságok az EN szerint E E Felületi terhelés max. 5,0 kn/m 2 60 kn/m 2 1) Hangszigetelő-képesség javulás mértéke 2) LW, R 28 1) az alkalmazott hőszigeteléstől függően 2) Tömör födém és a lépéshang-szigetelésre bedolgozott 70 kg/m 2 esztrichmassza esetén 26

15 Minimális hőszigetelési követelmények az EN szerint D1 1. hőszigetelési eset: Fűtött helyiség fölötti födém R 0,75 m 2 K/W D2 2. hőszigetelési eset: Fűtetlen vagy szakaszosan fűtött helyiség fölötti födém, vagy talajon fekvő helyiség R 1,25 m 2 K/W ( 5 m talajvízszint esetén az értéket növelni kell) 1 2 D3 3. hőszigetelési eset: Külső légtér feletti helyiség 5 C >T d 15 C R 2,00 m 2 K/W ábra Minimális hőszigetelés vastagságok REHAU Varionova profillemez esetén 1 REHAU Varionova profillemez 30-2 lépéshang-szigeteléssel 2 REHAU Varionova profillemez lépéshang-szigetelés nélkül K Pince Ezeket a minimális hőszigetelési követelményeket az EnEV által előírt homlokzati hőszigetelési követelményektől függetlenül kell alkalmazni (lásd Hőszigetelésre vonatkozó követelmények az EnEV és az EN 1264 szabvány szerint, 15. o.). REHAU Varionova profillemez lépéshang-szigeteléssel 1. hőszigetelési eset 2. hőszigetelési eset 3. hőszigetelési eset Kiegészítő hőszigetelés Zd Zd = 20 mm Zd = 50 mm EPS 035 DEO dh EPS 040 DEO dm Hőszigetelés magassága b = 28 mm b = 48 mm b = 78 mm Beépítési magasság, a cső felső éle fölött c 14 = 42 mm c 16 = 44 mm c 17 = 45 mm c 14 = 62 mm c 16 = 64 mm c 17 = 65 mm c 14 = 92 mm c 16 = 94 mm c 17 = 95 mm 3-5. táblázathőszigetelés ajánlott minimális vastagsága 30-2 alsó lépéshang-szigetelésű REHAU Varionova profillemez esetén REHAU Varionova profillemez alsó hőszigetelés nélkül lépéshang-szigetelési követelménnyel lépéshang-szigetelési követelmény nélkül 1. hőszigetelési eset 2. hőszigetelési eset 3. hőszigetelési eset 1. hőszigetelési eset 2. hőszigetelési eset 3. hőszigetelési eset Kiegészítő hőszigetelés Zd Zd = 30 2 mm Zd = 50 2 mm Zd = 70 2 mm Zd = 30 mm Zd = 50 mm Zd = 50 mm EPS 040 DES sg EPS 040 DES sg EPS 035 DES sg EPS 040 DEO dm EPS 040 DEO dm PUR 025 DEO dh Hőszigetelés magassága b = 28 mm b = 48 mm b = 68 mm b = 30 mm b = 50 mm b = 50 mm Beépítési magasság, a cső felső éle fölött c 14 = 46 mm c 16 = 48 mm c 14 = 66 mm c 16 = 68 mm c 14 = 86 mm c 16 = 88 mm c 14 = 48 mm c 16 = 50 mm 3-6. táblázat Hőszigetelés ajánlott minimális vastagsága hőszigetelés nélküli REHAU Varionova profillemez esetén c 14 = 68 mm c 16 = 70 mm c 14 = 68 mm c 16 = 70 mm FELÜLETFŰTÉS/-HŰTÉS 27

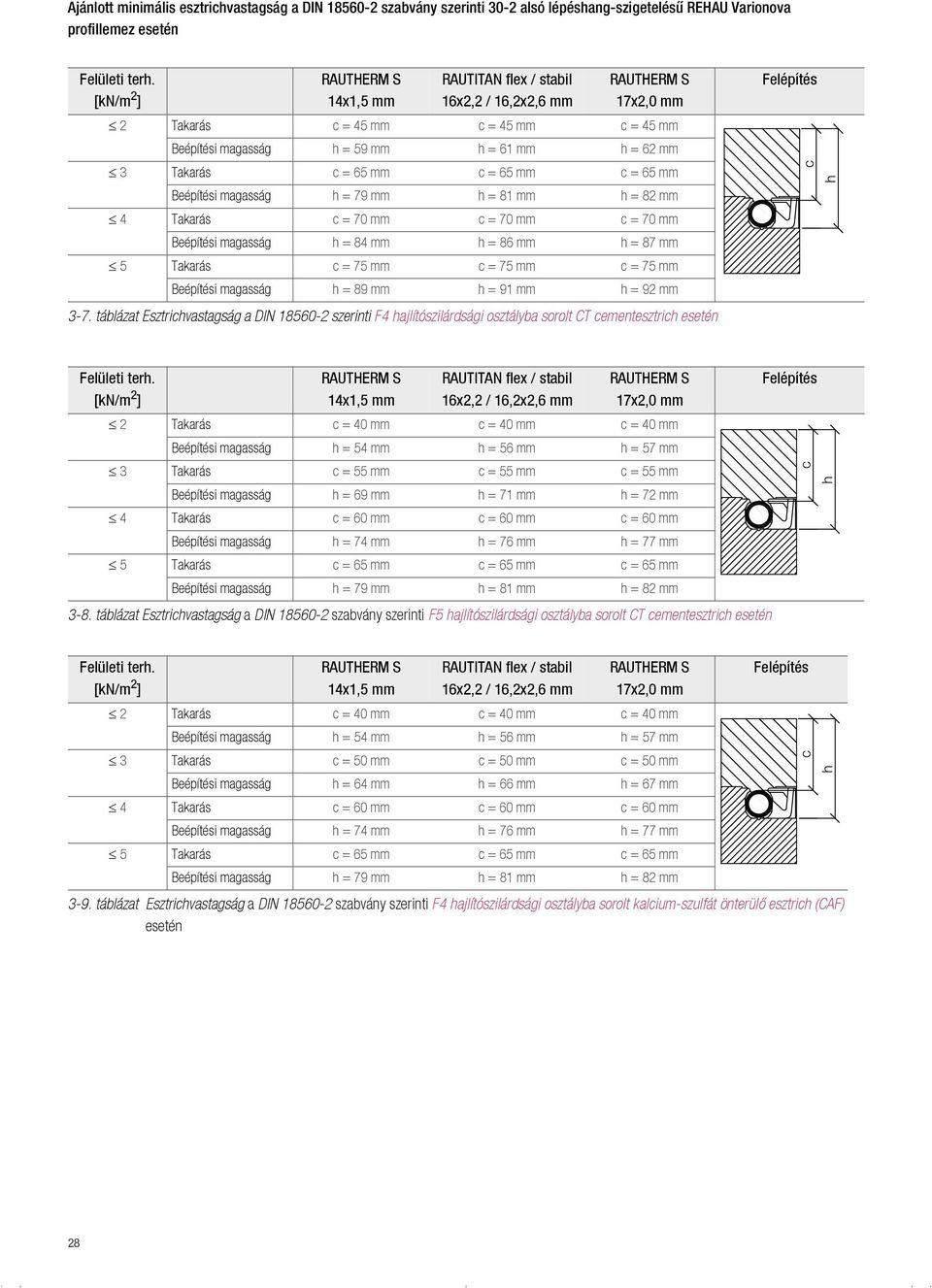

16 Ajánlott minimális esztrichvastagság a DIN szabvány szerinti 30-2 alsó lépéshang-szigetelésű REHAU Varionova profillemez esetén Felületi terh. [kn/m 2 ] 14x1,5 mm RAUTITAN flex / stabil 16x2,2 / 16,2x2,6 mm 17x2,0 mm 2 Takarás c = 45 mm c = 45 mm c = 45 mm Beépítési magasság h = 59 mm h = 61 mm h = 62 mm 3 Takarás c = 65 mm c = 65 mm c = 65 mm Beépítési magasság h = 79 mm h = 81 mm h = 82 mm 4 Takarás c = 70 mm c = 70 mm c = 70 mm Beépítési magasság h = 84 mm h = 86 mm h = 87 mm 5 Takarás c = 75 mm c = 75 mm c = 75 mm Beépítési magasság h = 89 mm h = 91 mm h = 92 mm 3-7. táblázat Esztrichvastagság a DIN szerinti F4 hajlítószilárdsági osztályba sorolt CT cementesztrich esetén Felépítés Felületi terh. [kn/m 2 ] 14x1,5 mm RAUTITAN flex / stabil 16x2,2 / 16,2x2,6 mm 17x2,0 mm 2 Takarás c = 40 mm c = 40 mm c = 40 mm Beépítési magasság h = 54 mm h = 56 mm h = 57 mm 3 Takarás c = 55 mm c = 55 mm c = 55 mm Beépítési magasság h = 69 mm h = 71 mm h = 72 mm 4 Takarás c = 60 mm c = 60 mm c = 60 mm Beépítési magasság h = 74 mm h = 76 mm h = 77 mm 5 Takarás c = 65 mm c = 65 mm c = 65 mm Beépítési magasság h = 79 mm h = 81 mm h = 82 mm 3-8. táblázat Esztrichvastagság a DIN szabvány szerinti F5 hajlítószilárdsági osztályba sorolt CT cementesztrich esetén Felépítés Felületi terh. [kn/m 2 ] 14x1,5 mm RAUTITAN flex / stabil 16x2,2 / 16,2x2,6 mm 17x2,0 mm 2 Takarás c = 40 mm c = 40 mm c = 40 mm Beépítési magasság h = 54 mm h = 56 mm h = 57 mm 3 Takarás c = 50 mm c = 50 mm c = 50 mm Beépítési magasság h = 64 mm h = 66 mm h = 67 mm 4 Takarás c = 60 mm c = 60 mm c = 60 mm Beépítési magasság h = 74 mm h = 76 mm h = 77 mm 5 Takarás c = 65 mm c = 65 mm c = 65 mm Beépítési magasság h = 79 mm h = 81 mm h = 82 mm Felépítés 3-9. táblázat Esztrichvastagság a DIN szabvány szerinti F4 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén 28

17 Felületi terh. [kn/m 2 ] 14x1,5 mm RAUTITAN flex / stabil 16x2,2 / 16,2x2,6 mm 17x2,0 mm 2 Takarás c = 30 mm c = 30 mm c = 30 mm Beépítési magasság h = 44 mm h = 46 mm h = 47 mm 3 Takarás c = 45 mm c = 45 mm c = 45 mm Beépítési magasság h = 59 mm h = 61 mm h = 62 mm 4 Takarás c = 50 mm c = 50 mm c = 50 mm Beépítési magasság h = 64 mm h = 66 mm h = 67 mm 5 Takarás c = 55 mm c = 55 mm c = 55 mm Beépítési magasság h = 69 mm h = 71 mm h = 72 mm Felépítés táblázat Esztrichvastagság a DIN szabvány szerinti F5 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén Felületi terh. [kn/m 2 ] 14x1,5 mm RAUTITAN flex / stabil 16x2,2 / 16,2x2,6 mm 17x2,0 mm 2 Takarás c = 30 mm c = 30 mm c = 30 mm Beépítési magasság h = 44 mm h = 46 mm h = 47 mm 3 Takarás c = 40 mm c = 40 mm c = 40 mm Beépítési magasság h = 54 mm h = 56 mm h = 57 mm 4 Takarás c = 45 mm c = 45 mm c = 45 mm Beépítési magasság h = 59 mm h = 61 mm h = 64 mm 5 Takarás c = 50 mm c = 50 mm c = 50 mm Beépítési magasság h = 64 mm h = 66 mm h = 67 mm Felépítés táblázat Esztrichvastagság a DIN szabvány szerinti F7 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén Ajánlott minimális esztrichvastagság a DIN szabvány szerint, alsó lépéshang-szigetelés nélküli REHAU Varionova profillemez esetén Felületi terh. [kn/m 2 ] 14x1,5 mm RAUTITAN stabil 16,2x2,6 mm 2 Takarás c = 45 mm c = 45 mm Beépítési magasság h = 62 mm h = 64 mm 3 Takarás c = 62 mm c = 62 mm Beépítési magasság h = 79 mm h = 81 mm 4 Takarás c = 67 mm c = 67 mm Beépítési magasság h = 84 mm h = 86 mm 5 Takarás c = 72 mm c = 72 mm Beépítési magasság h = 89 mm h = 91 mm táblázat Esztrichvastagság a DIN szerinti F4 hajlítószilárdsági osztályba sorolt CT cementesztrich esetén Felépítés a c h a = 3 mm FELÜLETFŰTÉS/-HŰTÉS 29

18 Felületi terh. [kn/m 2 ] 14x1,5 mm RAUTITAN stabil 16,2x2,6 mm 2 Takarás c = 37 mm c = 37 mm Beépítési magasság h = 54 mm h = 56 mm 3 Takarás c = 52 mm c = 52 mm Beépítési magasság h = 69 mm h = 71 mm 4 Takarás c = 57 mm c = 57 mm Beépítési magasság h = 74 mm h = 76 mm 5 Takarás c = 62 mm c = 62 mm Beépítési magasság h = 79 mm h = 81 mm táblázat Esztrichvastagság a DIN szabvány szerinti F5 hajlítószilárdsági osztályba sorolt CT cementesztrich esetén Felépítés c a a = 3 mm h 30

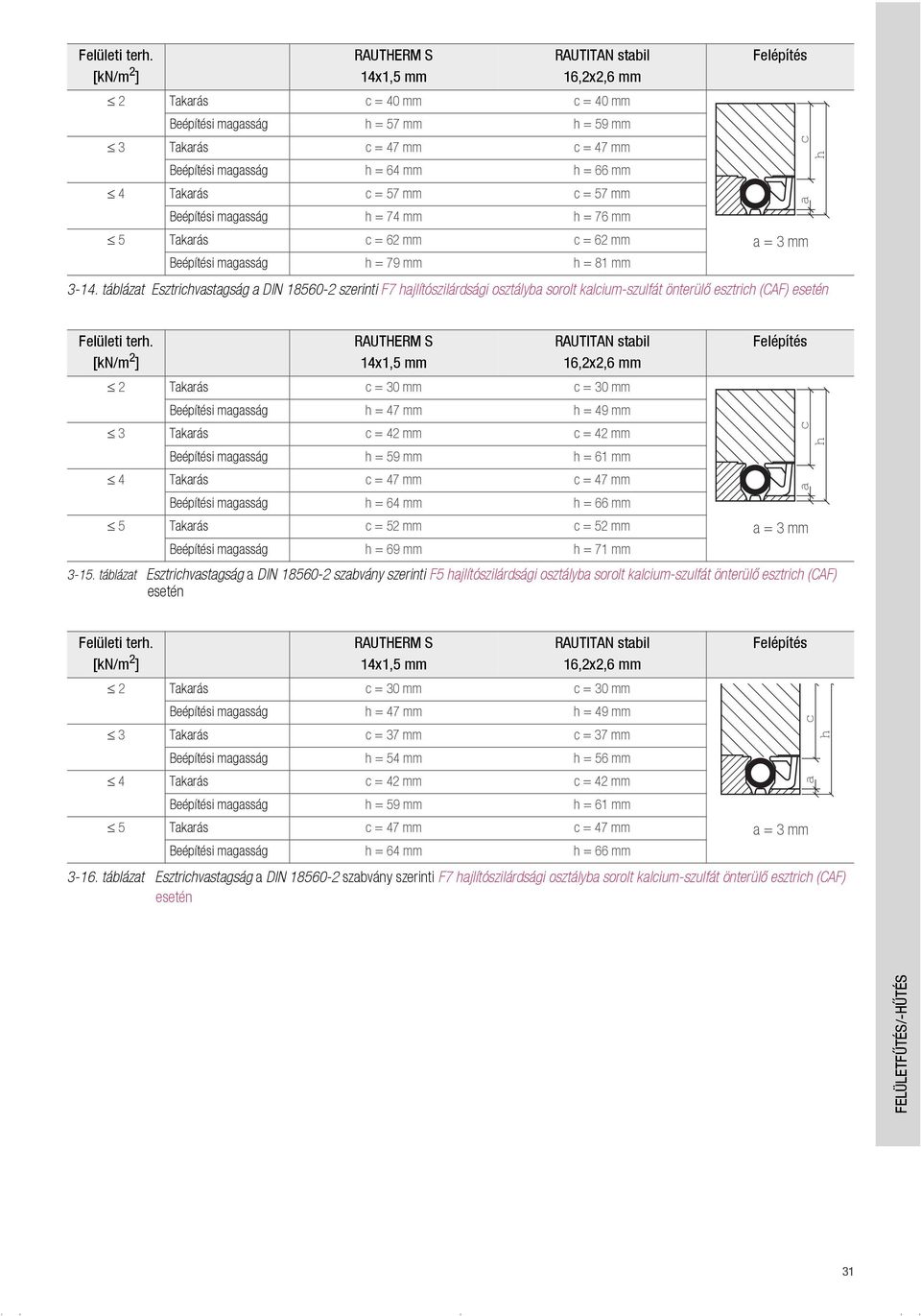

19 Felületi terh. [kn/m 2 ] 14x1,5 mm RAUTITAN stabil 16,2x2,6 mm 2 Takarás c = 40 mm c = 40 mm Beépítési magasság h = 57 mm h = 59 mm 3 Takarás c = 47 mm c = 47 mm Beépítési magasság h = 64 mm h = 66 mm 4 Takarás c = 57 mm c = 57 mm Beépítési magasság h = 74 mm h = 76 mm 5 Takarás c = 62 mm c = 62 mm Beépítési magasság h = 79 mm h = 81 mm Felépítés a = 3 mm táblázat Esztrichvastagság a DIN szerinti F7 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén c a h Felületi terh. [kn/m 2 ] 14x1,5 mm RAUTITAN stabil 16,2x2,6 mm 2 Takarás c = 30 mm c = 30 mm Beépítési magasság h = 47 mm h = 49 mm 3 Takarás c = 42 mm c = 42 mm Beépítési magasság h = 59 mm h = 61 mm 4 Takarás c = 47 mm c = 47 mm Beépítési magasság h = 64 mm h = 66 mm 5 Takarás c = 52 mm c = 52 mm Beépítési magasság h = 69 mm h = 71 mm Felépítés a = 3 mm táblázat Esztrichvastagság a DIN szabvány szerinti F5 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén c FELÜLETFŰTÉS/-HŰTÉS a h Felületi terh. [kn/m 2 ] 14x1,5 mm RAUTITAN stabil 16,2x2,6 mm 2 Takarás c = 30 mm c = 30 mm Beépítési magasság h = 47 mm h = 49 mm 3 Takarás c = 37 mm c = 37 mm Beépítési magasság h = 54 mm h = 56 mm 4 Takarás c = 42 mm c = 42 mm Beépítési magasság h = 59 mm h = 61 mm 5 Takarás c = 47 mm c = 47 mm Beépítési magasság h = 64 mm h = 66 mm Felépítés a = 3 mm táblázat Esztrichvastagság a DIN szabvány szerinti F7 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén c a h 31

20 Hőtechnikai vizsgálatok A REHAU Varionova profillemez a DIN EN 1264 szerint hőtechnikailag ellenőrzött és tanúsított. Nyilvántartási szám:7 F 218 A REHAU Varionova profillemez tervezésénél és szerelésénél be kell tartani az EN szabvány 4. részének követelményeit ábra REHAU Varionova profillemez behelyezett -csővel 1 belső vakolat 2 szegélyléc 3 szegélyszigetelő szalag 4 terméskő vagy műkő lapok 5 habarcságy 6 esztrich a DIN szerint 7 cső 8 szegélyszigetelő szalagon lévő fólia 9 REHAU Varionova profillemez lépéshangszigeteléssel 10 hő- és lépéshang-szigetelés 11 párazárás (a DIN szerint) 12 nyers födém 13 talaj 32

21 3.4 REHAU Tacker rendszer Leírás A REHAU raszterhálós hőszigetelő lemez az EN szerinti minőségellenőrzött polisztirolból készül. A hőszigetelő lemez hő- és lépéshangszigetelése kielégíti az EN 1264 és az EnEV szabványok követelményeit. A REHAU raszterhálós hőszigetelő lemez vízálló és elszakíthatatlan PEszálerősítéses fólia bevonata nem ereszti át az esztrichben lévő vizet és nedvességet. A hosszabbik oldalon túllógó fólia megakadályozza a hőés hanghidak kialakulását. A csőfektetés megfelel a DIN és EN szerinti A építési osztálynak ábra REHAU Tacker rendszer - gyors fektetés - nagy fektetési rugalmasság - önterülő esztrichhez használható - kombinált hő- és lépéshangszigetelés Az összehajtogatott táblákban szállított REHAU raszterhálós hőszigetelő lemez kis fektetési mérete miatt különösen jól alkalmazható kis méretű, zegzugos helyiségekben. A fektetési távolság 5 cm és többszöröse lehet. A rányomtatott raszter garantálja a csövek gyors és pontos fektetését. A REHAU Tacker rendszer DIN szerinti esztrichekkel használható. Rendszerelemek - REHAU raszterhálós hőszigetelő lemez - tekercsesben szállított hőszigetelő lemezként - összehajtogatott táblában szállított hőszigetelő lemezként - REHAU RAUTAC-csőrögzítő tüske - REHAU csőrögzítő tüske - REHAU multi tüskerögzítő Kiegészítő elemek - REHAU szegélyszigetelő szalag - REHAU mozgásihézag-profil - REHAU ragasztószalag - REHAU ragasztószalag-adagoló ábra REHAU raszterhálós hőszigetelő lemez tekercsben szállított hőszigetelő lemezként FELÜLETFŰTÉS/-HŰTÉS ábra REHAU raszterhálós hőszigetelő lemez összehajtogatott táblában szállított hőszigetelő lemezként 33

22 Szerelés 1. REHAU osztó-gyűjtő szekrény elhelyezése. 2. REHAU osztó-gyűjtő beépítése. 3. REHAU szegélyszigetelő szalag rögzítése. 4. REHAU raszterhálós hőszigetelő lemez fektetése a REHAU szegélyszigetelő szalagtól kiindulva. A REHAU raszterhálós hőszigetelő lemeznek szorosan a REHAU szegélyszigetelő szalaghoz kell simulnia. 5. A REHAU raszterhálós hőszigetelő lemez ről túlnyúló fólia ráragasztása REHAU ragasztószalaggal a szálerősítésű fóliára. 6. A REHAU szegélyszigetelő szalag öntapadó talprészének elhelyezése és rögzítése a REHAU raszterhálós hőszigetelő lemez en. 7. A REHAU cső csatlakoztatása a REHAU osztó-gyűjtőhöz. 8. A REHAU cső fektetése a fektetési raszternek megfelelően, és rögzítése kb. 50 cm-enként REHAU multi tüskerögzítővel. A tüskerögzítő mindig merőlegesen álljon a raszterhálós hőszigetelő lemezre fektetett csövek fölött. A tüskék rögzítéséhez a tüskerögzítő karját nyomja le, majd teljesen húzza vissza, így a csőrögzítő tüskék optimálisan rögzíthetők. Műszaki adatok REHAU raszterhálós hőszigetelő lemez Kivitel Tekercsesben szállított hőszigetelő lemez Összehajtogatott táblában szállított hőszigetelő lemez Alaplemez anyaga EPS 040 DES sg EPS 040 DES sg EPS 040 DES sm EPS 040 DES sg EPS 040 DES sg EPS 035 DES sg Szálerősítésű fólia anyaga PE PE PE PE PE PE Méretek Hossz [m] Szélesség [m] Magasság [mm] Felület [m 2 ] Fektetési távolság [cm] 5 és többszöröse 5 és többszöröse 5 és többszöröse 5 és többszöröse 5 és többszöröse 5 és többszöröse Csőkiemelkedés [mm] Kivitel DIN és EN szerint A A A A A A Hővezető képesség [W/mK] 0,040 0,040 0,040 0,040 0,040 0,035 Hővezetési ellenállás [m 2 K/W] 0,50 0,75 0,75 0,75 1,25 2,00 Építőanyag osztály a DIN 4102 szerint 1) B2 B2 B2 B2 B2 B2 Tűzvédelmi tulajdonságok EN szerint E E E E E E Max. felületi terhelés [kn/m 2 ] 5,0 5,0 4,0 5,0 5,0 10,0 Dinamikus merevség [MN/m 3 ] Lépéshang-javítás mértéke L w,r (db) 2) ) Az építési anyagosztály adatai a PS alaplemezre és a gyárilag felkasírozott PE-fóliára vonatkoznak. 2) Tömör födém és a lépéshang-szigetelésre bedolgozott 70 kg/m 2 tömegű esztrich esetén. 34

23 3.4.1 RAUTAC csőrögzítő tüske és REHAU csőrögzítő tüske REHAU csőrögzítő tüskék - A csőrögzítő tüskéket termikus úton 30-asával összefogva szállítjuk. - Ennek köszönhetően a továbbiakban már szükséges a rögzítő szalag, ezzel megszünik a szalagmaradványok ragadása miatti kellemetlenség. RAUTAC-csőrögzítő tüskék ábra REHAU csőrögzítő tüske Felhasználható REHAU csövek - 20 x 2,0 mm - RAUTITAN flex 20 x 2,8 Leírás ábra RAUTAC-csőrögzítő tüske A REHAU csőrögzítő tüskék speciálisan kiképzett tüskevégei biztosítják a REHAU cső felúszásmentes rögzítését. Felhasználható REHAU csövek - 14 x 1,5 mm - 17 x 2,0 mm - RAUTITAN flex 16 x 2,2 mm - RAUTITAN stabil 16,2 x 2,6 mm Leírás A RAUTAC csőrögzítő tüskék speciálisan kiképzett tüskevégei biztosítják a REHAU cső felúszásmentes rögzítését. FELÜLETFŰTÉS/-HŰTÉS 35

24 3.4.2 REHAU multi tüskerögzítő Bővítő készlet RAUTAC-tüskerögzítőhöz és REHAU tüskerögzítőhöz Ahhoz, hogy a termikus eljárással feltöltött üsketár a fenti szerszámmal is használható legyen, be kell szerezni egy bővítő készletet. A készlet beszerzésével kapcsolatban érdeklődjön a REHAU értékesítési irodában ábra REHAU multi tüskerögzítő Felhasználható REHAU tüskék - RAUTAC csőrögzítő tüske - REHAU csőrögzítő tüske Leírás A bővítő készlet néhány kézmozdulattal felerősíthető a tüskerögzítőre. A felerősítés módját a bővítő készlethez mellékelt szerelési útmutató ismerteti. A bővítő készlethez egy előtoló segédeszköz tartozik, amely a tüsketároló rúd súlyterhelésére szolgál. Az előtoló segédeszközt a tüsketároló rúdra feltűzve biztosítható a tüskék egyenletes előtolása és a töltőnyomás. A REHAU multi tüskerögzítővel RAUTAC csőrögzítő tüskék ill. REHAU csőrögzítő tüskék rögzíthetők REHAU raszterhálós hőszigetelő lemezre. A kétféle tüske felhasználásához elegendő egyetlen szerszám. A tüskék a tüsketároló rúd járatában helyezkednek el. Egy előtolási rásegítő funkció megnöveli a tüskékre kifejtett nyomást, ezzel biztosítja a tüskék problémamentes elhelyezését, és a rövid fektetési időt. Az ergonomikus alakú működtető fogantyú egyenletes lenyomásával a szerszám a REHAU raszterhálós hőszigetelő lemez szálerősítésű fóliájába nyomja a tüskéket. Felengedésekor egy rugó visszaállítja a működtető fogantyút a kiinduló helyzetbe és azonnal megismételhető az elhelyezési művelet. 36

25 Minimális hőszigetelési követelmények az EN szerint D1 1. hőszigetelési eset: Fűtött helyiség fölötti födém R 0,75 m 2 K/W D1 D3 D2 2. hőszigetelési eset: Fűtetlen vagy szakaszosan fűtött helyiség fölötti födém, vagy talajon fekvő helyiség R 1,25 m 2 K/W ( 5 m talajvízszint esetén az értéket növelni kell) D2 TP 30-2 b c TP 30-3 b c TP 70-2 b c D3 3. hőszigetelési eset: Külső légtér feletti helyiség 5 C >T d 15 C R 2,00 m 2 K/W TP 50-2 b c K ábra Minimális hőszigetelés vastagság REHAU Tacker rendszer esetén, K Pince Ezeket a minimális hőszigetelési követelményeket az EnEV által előírt homlokzati hőszigetelési követelményektől függetlenül be kell tartani (lásd Hőszigetelésre vonatkozó követelmények az EnEV és az EN 1264 szabvány szerint, 15. o.) Minimálisan ajánlott esztrichvastagság a DIN szerint 1. hőszigetelési eset 2. hőszigetelési eset 3. hőszigetelési eset lépéshang-szigeteléssel lépéshang-szigeteléssel lépéshang-szigeteléssel hőszigetelés magassága b = 28/27 mm b = 48 mm b = 68 mm Beépítési magasság, a cső felső éle fölött c 14 = 42/41 mm c 16 = 44/43 mm c 17 = 45/44 mm c 20 = 48/47 mm táblázat Hőszigetelés ajánlott minimális vastagsága c 14 = 62 mm c 16 = 64 mm c 17 = 65 mm c 20 = 68 mm c 14 = 82 mm c 16 = 84 mm c 17 = 85 mm c 20 = 88 mm Felületi terh. [kn/m 2 ] 14x1,5 mm RAUTITAN flex 16x2,2 mm 17x2,0 mm 20x2,0 mm 2 Takarás c = 45 mm c = 45 mm c = 45 mm c = 45 mm Beépítési magasság h = 59 mm h = 61 mm h = 62 mm h = 65 mm 3 Takarás c = 65 mm c = 65 mm c = 65 mm c = 65 mm Beépítési magasság h = 79 mm h = 81 mm h = 82 mm h = 85 mm 4 Takarás c = 70 mm c = 70 mm c = 70 mm c = 70 mm Beépítési magasság h = 84 mm h = 86 mm h = 87 mm h = 90 mm 5 Takarás c = 75 mm c = 75 mm c = 75 mm c = 75 mm Beépítési magasság h = 89 mm h = 91 mm h = 92 mm h = 95 mm táblázat Esztrichvastagság a DIN szabvány szerinti F4 hajlítószilárdsági osztályba sorolt CT cementesztrich esetén Felépítés FELÜLETFŰTÉS/-HŰTÉS 37

26 Felületi terh. [kn/m 2 ] 14x1,5 mm RAUTITAN flex 16x2,2 mm 17x2,0 mm 20x2,0 mm 2 Takarás c = 40 mm c = 40 mm c = 40 mm c = 40 mm Beépítési magasság h = 54 mm h = 56 mm h = 57 mm h = 60 mm 3 Takarás c = 55 mm c = 55 mm c = 55 mm c = 55 mm Beépítési magasság h = 69 mm h = 71 mm h = 72 mm h = 75 mm 4 Takarás c = 60 mm c = 60 mm c = 60 mm c = 60 mm Beépítési magasság h = 74 mm h = 76 mm h = 77 mm h = 80 mm 5 Takarás c = 65 mm c = 65 mm c = 65 mm c = 65 mm Beépítési magasság h = 79 mm h = 81 mm h = 82 mm h = 85 mm táblázat Esztrichvastagság a DIN szabvány szerinti F5 hajlítószilárdsági osztályba sorolt CT cementesztrich esetén Felépítés Felületi terh. [kn/m 2 ] 14x1,5 mm RAUTITAN flex 16x2,2 mm 17x2,0 mm 20x2,0 mm 2 Takarás c = 40 mm c = 40 mm c = 40 mm c = 40 mm Beépítési magasság h = 54 mm h = 56 mm h = 57 mm h = 60 mm 3 Takarás c = 50 mm c = 50 mm c = 50 mm c = 50 mm Beépítési magasság h = 64 mm h = 66 mm h = 67 mm h = 70 mm 4 Takarás c = 60 mm c = 60 mm c = 60 mm c = 60 mm Beépítési magasság h = 74 mm h = 76 mm h = 77 mm h = 80 mm 5 Takarás c = 65 mm c = 65 mm c = 65 mm c = 65 mm Beépítési magasság h = 79 mm h = 81 mm h = 82 mm h = 85 mm Felépítés táblázat Esztrichvastagság a DIN szabvány szerinti F4 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén Felületi terh. [kn/m 2 ] 14x1,5 mm RAUTITAN flex 16x2,2 mm 17x2,0 mm 20x2,0 mm 2 Takarás c = 30 mm c = 30 mm c = 30 mm c = 30 mm Beépítési magasság h = 44 mm h = 46 mm h = 47 mm h = 50 mm 3 Takarás c = 45 mm c = 45 mm c = 45 mm c = 45 mm Beépítési magasság h = 59 mm h = 61 mm h = 62 mm h = 65 mm 4 Takarás c = 50 mm c = 50 mm c = 50 mm c = 50 mm Beépítési magasság h = 64 mm h = 66 mm h = 67 mm h = 70 mm 5 Takarás c = 55 mm c = 55 mm c = 55 mm c = 55 mm Beépítési magasság h = 69 mm h = 71 mm h = 72 mm h = 75 mm Felépítés táblázat Esztrichvastagság a DIN szabvány szerinti F5 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén 38

27 Felületi terh. [kn/m 2 ] 14x1,5 mm RAUTITAN flex 16x2,2 mm 17x2,0 mm 20x2,0 mm 2 Takarás c = 30 mm c = 30 mm c = 30 mm c = 30 mm Beépítési magasság h = 44 mm h = 46 mm h = 47 mm h = 50 mm 3 Takarás c = 40 mm c = 40 mm c = 40 mm c = 40 mm Beépítési magasság h = 54 mm h = 56 mm h = 57 mm h = 60 mm 4 Takarás c = 45 mm c = 45 mm c = 45 mm c = 45 mm Beépítési magasság h = 59 mm h = 61 mm h = 64 mm h = 67 mm 5 Takarás c = 50 mm c = 50 mm c = 50 mm c = 50 mm Beépítési magasság h = 64 mm h = 66 mm h = 67 mm h = 70 mm Felépítés táblázat Esztrichvastagság a DIN szabvány szerinti F7 hajlítószilárdsági osztályba sorolt kalcium-szulfát önterülő esztrich (CAF) esetén FELÜLETFŰTÉS/-HŰTÉS 39

28 Hőtechnikai vizsgálatok A REHAU Tacker rendszer a DIN EN 1264 szerint hőtechnikailag ellenőrzött és tanúsított. Nyilvántartási szám: 7 F 027 A REHAU Tacker rendszer tervezésénél és szerelésénél be kell tartani az EN 1264, 4. rész követelményeit ábra REHAU raszterhálós hőszigetelő lemez (kombinált hő- és lépéshang-szigetelés) csőrögzítő tüskével, cső rögzítéséhez 1 belső vakolat 2 szegélyléc 3 szegélyszigetelő szalag 4 terméskő vagy műkő lapok 5 habarcságy 6 esztrich a DIN szerint 7 cső 8 csőrögzítő tüske 9 kasírozott PE-fólia 10 hő- és lépéshang-szigetelés 11 párazárás (a DIN szerint) 12 nyers födém 13 talaj 40

29 3.5 REHAU RAUFIX-sínes rendszer Leírás A polipropilénből készült REHAU RAUFIX sín alkalmazása a DIN és az EN szabvány szerint 5 mm csőkiemelésnek felel meg az A1-es építési osztályban. Egyszeres és kettős kígyóvonalú csővezetés alakítható ki, ahol a csőtávolság 5 cm és annak többszöröse lehet ábra REHAU RAUFIX-sínes rendszer ábra REHAU RAUFIX-sín - erőzáró csőrögzítés - a sín szerszám nélkül szerelhető - precíz sínrögzítés - egyszerű felépítésű rendszer Rendszerelemek - REHAU RAUFIX-sín 16/17/20 - REHAU sínrögzítő tüske Felhasználható REHAU csövek - REHAU RAUFIX-sín 12/14: - 14 x 1,5 mm - REHAU RAUFIX-sinek 16/17/20: - 17 x 2,0 mm - 20 x 2,0 mm - RAUTITAN flex 16 x 2,2 mm - RAUTITAN stabil 16,2 x 2,6 mm A REHAU RAUFIX-sínen kialakított összepattintható csatlakozásnak köszönhetően a sínek szerszám nélkül összeilleszthetők. A felső oldalon található csőtartók garantálják a cső felúszásmentes rögzítését. A REHAU RAUFIX sín felső csőtartóján lévő rögzítőelem garantálja a cső szoros illeszkedését. Az 1 m hosszú REHAU RAUFIX-sínek gyors és biztonságos toldása a sínek egymásba pattintásával érhető el. A REHAU RAUFIX-sín alján lévő tüskék garantálják a sín rögzítését a pótlólagos hőszigetelésre. A REHAU RAUFIX-sín a DIN szerinti esztrichekkel használható. A REHAU RAUFIX-sín alján található lyukak a REHAU sínrögzítő tüske rögzítésére szolgálnak. A REHAU sínrögzítő tüskék speciálisan kiképzett csúcsai a REHAU RAUFIX-sín padlószerkezethez való rögzítésére szolgálnak. Kiegészítő elemek - REHAU ragasztószalag - REHAU ragasztószalag-adagoló - REHAU szegélyszigetelő szalag - REHAU mozgásihézag-profil - REHAU hőszigetelő rendszerek - REHAU takarófólia ábra REHAU sínrögzítő tüske FELÜLETFŰTÉS/-HŰTÉS 41

30 Az elszakíthatatlan PE anyagú REHAU takarófólia megfelel a DIN és az EN 1264 szabvány követelményeinek. Nem engedi át az esztrichben lévő vizet és nem alakulnak ki hő- és hanghidak. Az erős takarófólia optimális tartást biztosít a REHAU rögzítő tüskéknek ábra REHAU takarófólia A REHAU takarófólia nem helyettesíti az esetlegesen szükséges párazáró réteget. 42

31 Szerelés +10 C alatti hőmérséklet és/vagy 15 cm fektetési távolság esetén a 17 x 2,0 mm és 20 x 2,0 mm csöveket, valamint a 16 x 2,2 mm méretű RAUTITAN flex csöveket a meleg csőfektetésre szolgáló REHAU tekercselő szerkezettel és egy fűtőberendezéssel, melegen kell beépíteni. 9. REHAU RAUFIX-sín rögzítése 40 cm-ként REHAU sínrögzítő tüskével. 10. REHAU sínrögzítő tüske padlószerkezetbe nyomása, REHAU RAUFIX-sínen keresztül. 1. REHAU osztó-gyűjtő szekrény elhelyezése. 2. REHAU osztó-gyűjtő beépítése. 3. REHAU szegélyszigetelő szalag rögzítése. 4. REHAU hőszigetelő rendszerek fektetése, amennyiben szükséges. A sérült REHAU takarófólia nem látja el megfelelően a funkcióját. - Fektetésnél ügyelni kell arra, hogy ne sérüljön meg a REHAU takarófólia. - A REHAU takarófólián lévő esetleges lyukakat vagy repedéseket REHAU ragasztószalaggal teljesen le kell ragasztani. 5. REHAU takarófólia fektetése legalább 8 cm-es átlapolással. 6. A REHAU takarófólia átlapolásának tökéletes leragasztása REHAU ragasztószalaggal. 7. A REHAU szegélyszigetelő szalag öntapadó talprészének feszülés nélküli ráragasztása a REHAU takarófóliára. 8. A REHAU RAUFIX-sínek toldása a szükséges hosszban, majd rögzítés a padlószerkezethez 1m-es osztástávolságban. Folyékony esztrich esetén szükség szerint csökkenteni kell a REHAU RAUFIX-sínek közötti távolságot ábra REHAU sínrögzítő tüske padlószerkezetbe nyomása 11. A REHAU cső egyik végének csatlakoztatása a REHAU osztó-gyűjtőhöz. 12. A REHAU cső bepattintása a tartóbilincsbe. 13. REHAU A cső másik végének csatlakoztatása a REHAU osztógyűjtőhöz. 14. A hajlításoknál a REHAU cső kiegészítő rögzítése REHAU RAUTAC csőrögzítő tüskékkel ill. REHAU csőrögzítő tüskékkel. 15. A REHAU mozgásihézag-profil felszerelése. A RAUFIX sín műszaki adatai Sín anyaga Polipropilén Sín hossza 1 m Sín magassága (alsó tüske nélkül) 16/17/20 méretű sín 27 mm Sín szélessége 16/17/20 méretű sín 50 mm Csőkiemelkedés 5 mm Fektetési távolság 5 cm és többszöröse A REHAU sínrögzítő tüske műszaki adatai Sínrögzítő tüske anyaga Polipropilén Sínrögzítő tüske hossza 50 mm Csúcsok távolsága 20 mm FELÜLETFŰTÉS/-HŰTÉS ábra REHAU RAUFIX-sín benyomása az alatta lévő szigetelésbe 43
