CN egysoros szellőzőrács

Save this PDF as:
 WORD  PNG  TXT  JPG

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "CN egysoros szellőzőrács"

Átírás

1 CN egysoros szellőzőrács Egysoros, horizontális lamellázatú egyszerű szellőzőrács. A keret és a lamellák acéllemezből, RAL 9010 színre porfestett felülettel készülnek. A rácsok keretét tömítő csíkkal ellátva szállítjuk. A CN rácsok típusméretei és azok tömegei a következők: B\L ,6 0,8 1,0 1,2 1, ,7 1,0 1,2 1,5 1, ,9 1,2 1,5 1,8 2,1 2,4 2, ,7 2,1 2,5 2,9 3,3 3,7 4,5 5, ,6 3,1 3,6 4,2 4,7 5,7 6,8 Rögzítés: A rácsok kereten keresztül lemezcsavarral, (jele: -C), vagy rejtett rögzítő csavarozással, (jele: +R) rögzíthetők. A rögzítéshez az FK" típusjelű befalazó- és rögzítő keret alkalmazása ajánlott. Tartozékok: A CN rácsokhoz tartozékként kérhetők: - FK típusjelű befalazó- és rögzítő keret (elemekben szállítva) - AZ típusjelű légmennyiség szabályozó - AL típusjelű terelős légmennyiség szabályozó - DLL légellátó doboz oldalsó kör alakú csatlakozó csonkkal - DLF légellátó doboz felső kör alakú csatlakozó csonkkal - DS légmennyiség szabályozó a DLL vagy DLF dobozok csonkjaihoz - 1 -

2 CN egysoros szellőzőrács A CN rácsok gyors kiválasztására szolgálnak az alábbi táblázatok: Q p L WA L 0,3 Q p L WA L 0,3 Q p L WA L 0,3 Q p L WA L 0,3 LxB [m 3 /h] [Pa] [dba] [m] [m 3 /h] [Pa] [dba] [m] [m 3 /h] [Pa] [dba] [m] [m 3 /h] [Pa] [dba] [m] 225x ,8 19,9 3, ,4 25,9 4, ,0 30,1 5, ,5 33,4 5,7 325x ,9 21,9 3, ,8 27,9 4, ,6 32,1 5, ,4 35,4 5,8 425x ,0 23,3 3, ,0 29,3 4, ,1 33,5 5, ,1 36,8 5,9 525x ,1 24,4 3, ,3 30,4 4, ,5 34,6 5, ,8 37,9 6,1 625x ,2 25,3 3, ,5 31,3 4, ,9 35,5 5, ,4 38,8 6,2 225x ,6 21,5 3, ,2 27,5 4, ,6 31,8 5, ,8 35,0 5,8 325x ,8 23,4 3, ,5 29,4 4, ,1 33,7 5, ,5 37,0 6,0 425x ,9 24,8 3, ,7 30,8 4, ,5 35,1 5, ,2 38,4 6,2 525x ,0 25,9 3, ,9 31,9 4, ,8 36,2 5, ,8 39,5 6,4 625x ,0 26,8 3, ,1 32,8 4, ,2 37,1 5, ,3 40,4 6,6 225x ,6 22,7 3, ,0 28,6 4, ,3 32,9 5, ,3 36,2 5,9 325x ,7 24,6 3, ,3 30,6 4, ,7 34,8 5, ,0 38,1 6,2 425x ,8 26,0 3, ,5 31,9 4, ,1 36,2 5, ,6 39,5 6,5 525x ,9 27,0 3, ,7 33,0 4, ,4 37,3 5, ,1 40,6 6,8 625x ,9 27,9 3, ,8 33,9 4, ,7 38,2 5, ,5 41,5 7,1 725x ,0 28,7 3, ,0 34,7 4, ,0 38,9 6, ,0 42,2 7,4 825x ,1 29,4 3, ,1 35,3 5, ,2 39,6 6, ,4 42,9 7,8 Q p L WA L 0,3 Q p L WA L 0,3 Q p L WA L 0,3 Q p L WA L 0,3 LxB [m 3 /h] [Pa] [dba] [m] [m 3 /h] [Pa] [dba] [m] [m 3 /h] [Pa] [dba] [m] [m 3 /h] [Pa] [dba] [m] 325x ,6 26,2 3, ,0 32,2 4, ,3 36,4 5, ,3 39,7 6,6 425x ,6 27,5 3, ,2 33,5 4, ,6 37,8 5, ,8 41,1 7,1 525x ,7 28,6 3, ,4 34,6 5, ,9 38,8 6, ,2 42,1 7,6 625x ,8 29,5 3, ,5 35,5 5, ,1 39,7 6, ,6 43,0 8,1 725x ,8 30,2 3, ,6 36,2 5, ,3 40,5 6, ,0 43,8 8,7 825x ,9 30,9 4, ,7 36,9 5, ,5 41,1 7, ,3 44,4 9,3 1025x ,0 32,0 4, ,0 38,0 5, ,9 42,2 7, ,9 45,5 10,7 1225x ,1 32,9 4, ,2 38,9 6, ,3 43,1 8, ,5 46,4 12,2 425x ,6 28,7 3, ,0 34,7 5, ,3 38,9 6, ,3 42,2 7,8 525x ,6 29,7 3, ,2 35,7 5, ,5 40,0 6, ,7 43,3 8,5 625x ,7 30,6 4, ,3 36,6 5, ,7 40,8 7, ,0 44,1 9,3 725x ,7 31,3 4, ,4 37,3 5, ,9 41,6 7, ,3 44,9 10,2 825x ,8 32,0 4, ,5 38,0 5, ,1 42,2 8, ,6 45,5 11,2 1025x ,9 33,1 4, ,7 39,1 6, ,5 43,3 9, ,2 46,6 13,4 1225x ,9 34,0 4, ,9 40,0 6, ,8 44,2 10, ,6 47,5 16,0 A táblázatokban a rácsok keretmérete szerint számított átlagsebesség v a =2 és v a =5 [m/sec] közötti értékekre találhatók adatok. Az adatok ρ=1,2 [kg/m 3 ] sűrűség és párhuzamos (nyitott) lamellázat, valamint izoterm befúvás esetét feltételezve érvényesek. A légtechnikai méretezés a fenti táblázat alapján lehetséges. A köztes értékek interpolálással becsülhetők, illetve adott konkrét esetre a Horváth Légtechnika által kifejlesztett szoftver segítségével számíthatók, vagy az ajánlati tevékenység keretében, kérésre részletes adatokat szolgáltatunk - 2 -

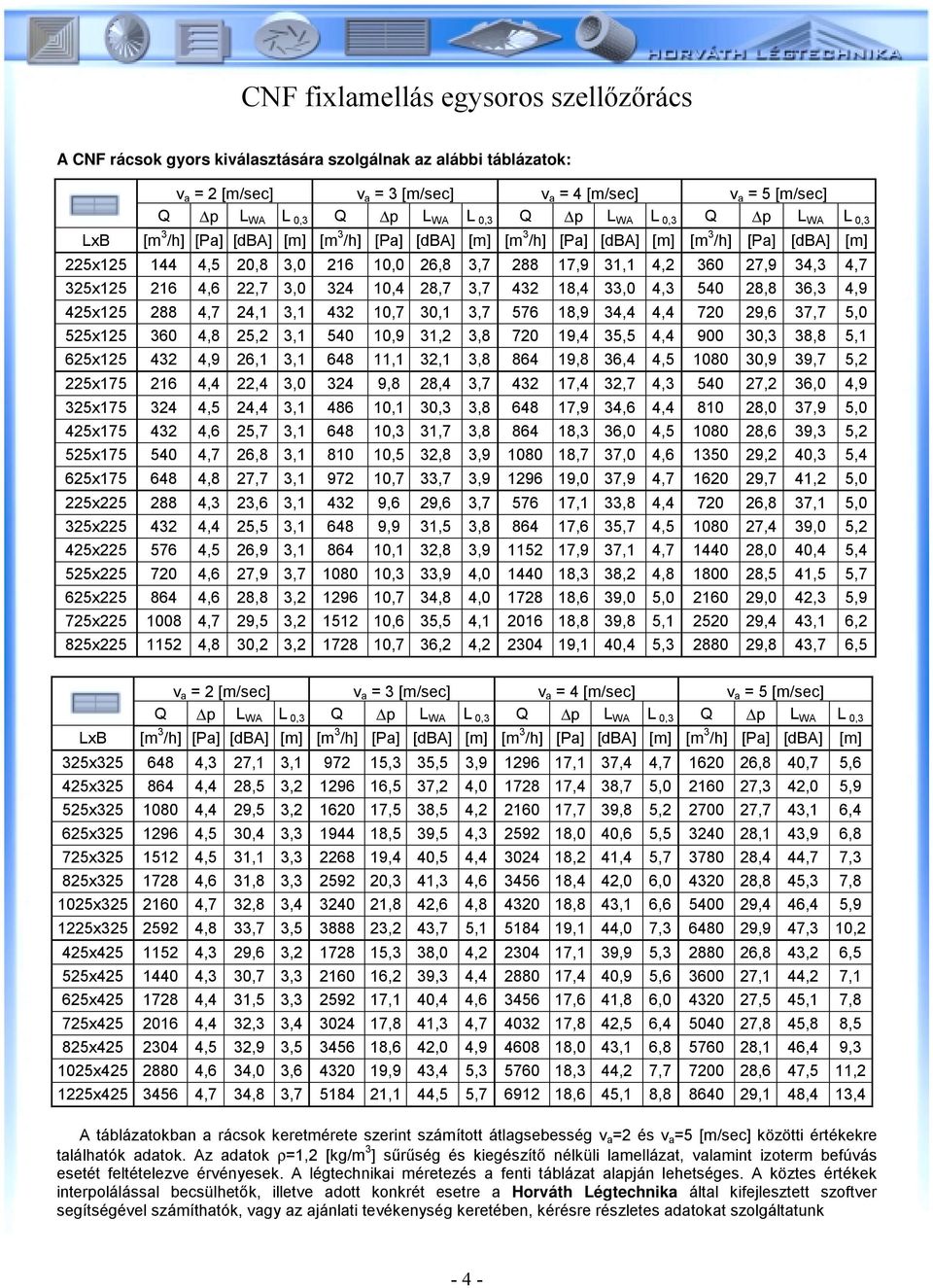

3 CNF fixlamellás egysoros szellőzőrács Egysoros, horizontális lamellázatú egyszerű szellőzőrács. A lamellák 45 -os elforgatott állapotukban rögzítve vannak. A keret és a lamellák acéllemezből, RAL 9010 színre porfestett felülettel készülnek. A rácsok keretét tömítő csíkkal ellátva szállítjuk. A CNF rácsok típusméretei és azok tömegei a következők: B\L ,6 0,8 1,0 1,2 1, ,7 1,0 1,2 1,5 1, ,9 1,2 1,5 1,8 2,1 2,4 2, ,7 2,1 2,5 2,9 3,3 3,7 4,5 5, ,6 3,1 3,6 4,2 4,7 5,7 6,8 Rögzítés: A rácsok kereten keresztül lemezcsavarral, (jele: -C) rögzíthetők. A rögzítéshez az FK" típusjelű befalazó- és rögzítő keret alkalmazása ajánlott. Tartozékok: A CN rácsokhoz tartozékként kérhetők: - FK típusjelű befalazó- és rögzítő keret (elemekben szállítva) - DLL légellátó doboz oldalsó kör alakú csatlakozó csonkkal - DLF légellátó doboz felső kör alakú csatlakozó csonkkal - DS légmennyiség szabályozó a DLL vagy DLF dobozok csonkjaihoz - horganyzott drótháló (madárháló) a rács mögött, a rácsra szerelve - szúnyogháló a rács mögött, a rácsra rögzítve

4 CNF fixlamellás egysoros szellőzőrács A CNF rácsok gyors kiválasztására szolgálnak az alábbi táblázatok: Q p L WA L 0,3 Q p L WA L 0,3 Q p L WA L 0,3 Q p L WA L 0,3 LxB [m 3 /h] [Pa] [dba] [m] [m 3 /h] [Pa] [dba] [m] [m 3 /h] [Pa] [dba] [m] [m 3 /h] [Pa] [dba] [m] 225x ,5 20,8 3, ,0 26,8 3, ,9 31,1 4, ,9 34,3 4,7 325x ,6 22,7 3, ,4 28,7 3, ,4 33,0 4, ,8 36,3 4,9 425x ,7 24,1 3, ,7 30,1 3, ,9 34,4 4, ,6 37,7 5,0 525x ,8 25,2 3, ,9 31,2 3, ,4 35,5 4, ,3 38,8 5,1 625x ,9 26,1 3, ,1 32,1 3, ,8 36,4 4, ,9 39,7 5,2 225x ,4 22,4 3, ,8 28,4 3, ,4 32,7 4, ,2 36,0 4,9 325x ,5 24,4 3, ,1 30,3 3, ,9 34,6 4, ,0 37,9 5,0 425x ,6 25,7 3, ,3 31,7 3, ,3 36,0 4, ,6 39,3 5,2 525x ,7 26,8 3, ,5 32,8 3, ,7 37,0 4, ,2 40,3 5,4 625x ,8 27,7 3, ,7 33,7 3, ,0 37,9 4, ,7 41,2 5,0 225x ,3 23,6 3, ,6 29,6 3, ,1 33,8 4, ,8 37,1 5,0 325x ,4 25,5 3, ,9 31,5 3, ,6 35,7 4, ,4 39,0 5,2 425x ,5 26,9 3, ,1 32,8 3, ,9 37,1 4, ,0 40,4 5,4 525x ,6 27,9 3, ,3 33,9 4, ,3 38,2 4, ,5 41,5 5,7 625x ,6 28,8 3, ,7 34,8 4, ,6 39,0 5, ,0 42,3 5,9 725x ,7 29,5 3, ,6 35,5 4, ,8 39,8 5, ,4 43,1 6,2 825x ,8 30,2 3, ,7 36,2 4, ,1 40,4 5, ,8 43,7 6,5 Q p L WA L 0,3 Q p L WA L 0,3 Q p L WA L 0,3 Q p L WA L 0,3 LxB [m 3 /h] [Pa] [dba] [m] [m 3 /h] [Pa] [dba] [m] [m 3 /h] [Pa] [dba] [m] [m 3 /h] [Pa] [dba] [m] 325x ,3 27,1 3, ,3 35,5 3, ,1 37,4 4, ,8 40,7 5,6 425x ,4 28,5 3, ,5 37,2 4, ,4 38,7 5, ,3 42,0 5,9 525x ,4 29,5 3, ,5 38,5 4, ,7 39,8 5, ,7 43,1 6,4 625x ,5 30,4 3, ,5 39,5 4, ,0 40,6 5, ,1 43,9 6,8 725x ,5 31,1 3, ,4 40,5 4, ,2 41,4 5, ,4 44,7 7,3 825x ,6 31,8 3, ,3 41,3 4, ,4 42,0 6, ,8 45,3 7,8 1025x ,7 32,8 3, ,8 42,6 4, ,8 43,1 6, ,4 46,4 5,9 1225x ,8 33,7 3, ,2 43,7 5, ,1 44,0 7, ,9 47,3 10,2 425x ,3 29,6 3, ,3 38,0 4, ,1 39,9 5, ,8 43,2 6,5 525x ,3 30,7 3, ,2 39,3 4, ,4 40,9 5, ,1 44,2 7,1 625x ,4 31,5 3, ,1 40,4 4, ,6 41,8 6, ,5 45,1 7,8 725x ,4 32,3 3, ,8 41,3 4, ,8 42,5 6, ,8 45,8 8,5 825x ,5 32,9 3, ,6 42,0 4, ,0 43,1 6, ,1 46,4 9,3 1025x ,6 34,0 3, ,9 43,4 5, ,3 44,2 7, ,6 47,5 11,2 1225x ,7 34,8 3, ,1 44,5 5, ,6 45,1 8, ,1 48,4 13,4 A táblázatokban a rácsok keretmérete szerint számított átlagsebesség v a =2 és v a =5 [m/sec] közötti értékekre találhatók adatok. Az adatok ρ=1,2 [kg/m 3 ] sűrűség és kiegészítő nélküli lamellázat, valamint izoterm befúvás esetét feltételezve érvényesek. A légtechnikai méretezés a fenti táblázat alapján lehetséges. A köztes értékek interpolálással becsülhetők, illetve adott konkrét esetre a Horváth Légtechnika által kifejlesztett szoftver segítségével számíthatók, vagy az ajánlati tevékenység keretében, kérésre részletes adatokat szolgáltatunk - 4 -

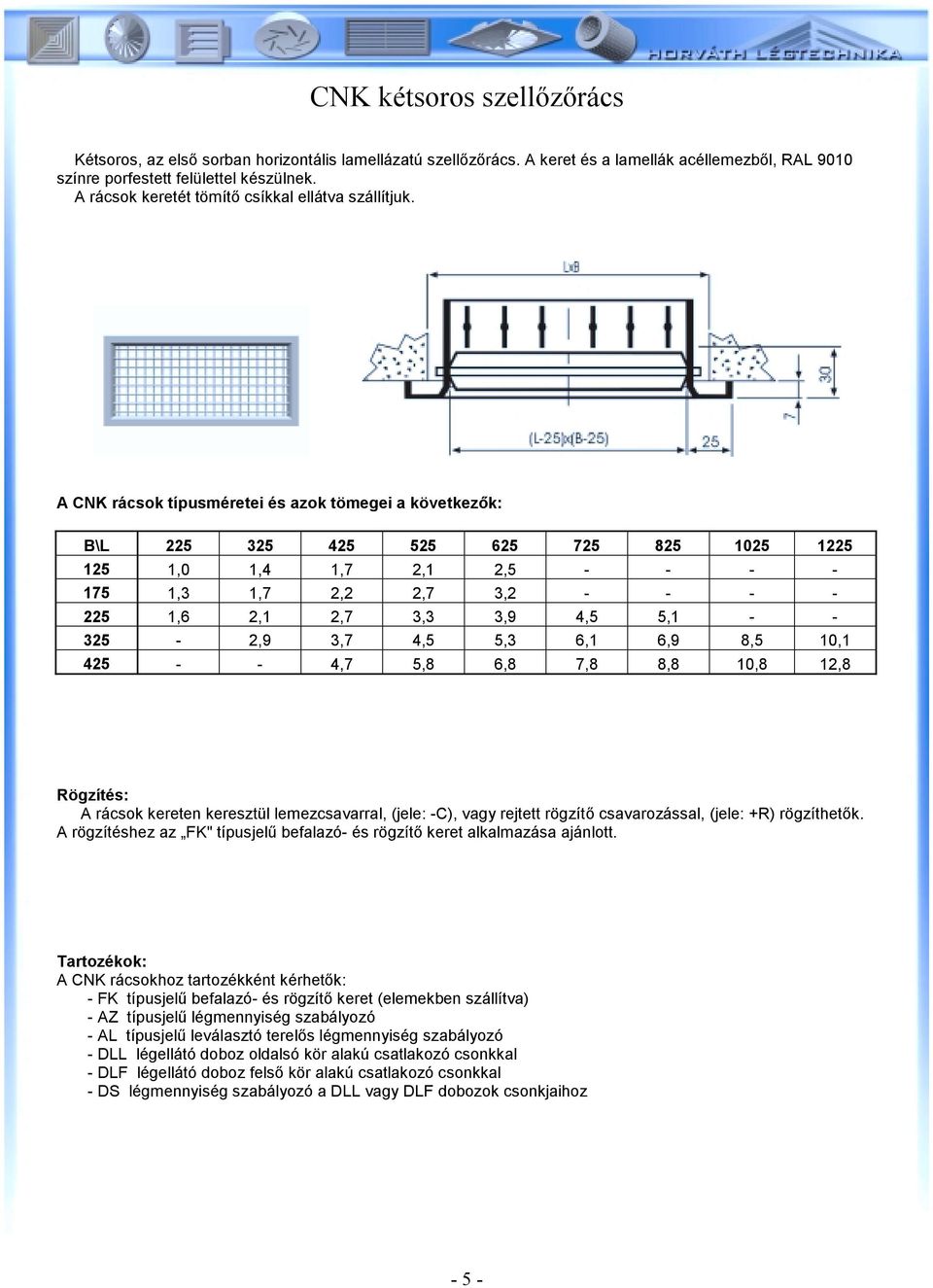

5 CNK kétsoros szellőzőrács Kétsoros, az első sorban horizontális lamellázatú szellőzőrács. A keret és a lamellák acéllemezből, RAL 9010 színre porfestett felülettel készülnek. A rácsok keretét tömítő csíkkal ellátva szállítjuk. A CNK rácsok típusméretei és azok tömegei a következők: B\L ,0 1,4 1,7 2,1 2, ,3 1,7 2,2 2,7 3, ,6 2,1 2,7 3,3 3,9 4,5 5, ,9 3,7 4,5 5,3 6,1 6,9 8,5 10, ,7 5,8 6,8 7,8 8,8 10,8 12,8 Rögzítés: A rácsok kereten keresztül lemezcsavarral, (jele: -C), vagy rejtett rögzítő csavarozással, (jele: +R) rögzíthetők. A rögzítéshez az FK" típusjelű befalazó- és rögzítő keret alkalmazása ajánlott. Tartozékok: A CNK rácsokhoz tartozékként kérhetők: - FK típusjelű befalazó- és rögzítő keret (elemekben szállítva) - AZ típusjelű légmennyiség szabályozó - AL típusjelű leválasztó terelős légmennyiség szabályozó - DLL légellátó doboz oldalsó kör alakú csatlakozó csonkkal - DLF légellátó doboz felső kör alakú csatlakozó csonkkal - DS légmennyiség szabályozó a DLL vagy DLF dobozok csonkjaihoz - 5 -

6 CNK kétsoros szellőzőrács A CNK rácsok gyors kiválasztására szolgálnak az alábbi táblázatok: Q p L WA L 0,3 Q p L WA L 0,3 Q p L WA L 0,3 Q p L WA L 0,3 LxB [m 3 /h] [Pa] [dba] [m] [m 3 /h] [Pa] [dba] [m] [m 3 /h] [Pa] [dba] [m] [m 3 /h] [Pa] [dba] [m] 225x ,3 21,5 3, ,6 27,8 4, ,1 32,2 5, ,7 35,6 5,7 325x ,5 23,5 3, ,1 29,8 4, ,9 34,2 5, ,9 37,6 5,9 425x ,6 25,0 3, ,4 31,2 4, ,5 35,6 5, ,0 39,1 6,0 525x ,8 26,1 3, ,8 32,4 4, ,1 36,8 5, ,9 40,2 6,2 625x ,9 27,1 3, ,1 33,3 4, ,7 37,7 5, ,7 41,2 6,3 225x ,1 23,1 3, ,3 29,3 4, ,5 33,8 5, ,8 37,2 5,9 325x ,3 25,1 3, ,7 31,3 4, ,2 35,7 5, ,8 39,2 6,1 425x ,4 26,5 3, ,0 32,7 4, ,7 37,2 5, ,7 40,6 6,3 525x ,6 27,6 3, ,3 33,9 4, ,2 38,3 5, ,5 41,7 6,6 625x ,7 28,6 3, ,5 34,8 4, ,7 39,2 5, ,2 42,6 6,8 225x ,0 24,2 3, ,1 30,5 4, ,1 34,9 5, ,2 38,3 6,0 325x ,2 26,2 3, ,4 32,4 4, ,7 36,8 5, ,1 40,3 6,3 425x ,3 27,6 3, ,7 33,8 4, ,2 38,2 5, ,9 41,7 6,7 525x ,4 28,7 3, ,9 34,9 4, ,6 39,4 5, ,6 42,8 7,0 625x ,5 29,6 3, ,1 35,8 4, ,0 40,3 6, ,2 43,7 7,4 725x ,6 30,4 3, ,4 36,6 5, ,4 41,0 6, ,8 44,5 7,8 825x ,7 31,1 3, ,5 37,3 5, ,7 41,7 6, ,3 45,2 8,2 Q p L WA L 0,3 Q p L WA L 0,3 Q p L WA L 0,3 Q p L WA L 0,3 LxB [m 3 /h] [Pa] [dba] [m] [m 3 /h] [Pa] [dba] [m] [m 3 /h] [Pa] [dba] [m] [m 3 /h] [Pa] [dba] [m] 325x ,0 27,7 3, ,1 34,0 4, ,1 38,4 5, ,2 41,8 6,8 425x ,1 29,1 3, ,3 35,4 4, ,5 39,8 6, ,8 43,2 7,4 525x ,2 30,2 3, ,5 36,5 5, ,9 40,9 6, ,4 44,3 8,0 625x ,3 31,1 3, ,7 37,4 5, ,2 41,8 6, ,9 45,2 8,6 725x ,4 31,9 4, ,9 38,1 5, ,5 42,5 7, ,4 46,0 9,3 825x ,5 32,6 4, ,0 38,8 5, ,8 43,2 7, ,9 46,6 10,1 1025x ,6 33,7 4, ,3 39,9 6, ,3 44,3 8, ,7 47,8 11,7 1225x ,7 34,6 4, ,6 40,8 6, ,8 45,3 9, ,4 48,7 13,7 425x ,0 30,2 3, ,1 36,5 5, ,1 40,9 6, ,2 44,3 8,2 525x ,1 31,3 4, ,3 37,6 5, ,5 42,0 7, ,7 45,4 9,1 625x ,2 32,2 4, ,4 38,4 5, ,7 42,9 7, ,2 46,3 10,1 725x ,3 33,0 4, ,6 39,2 5, ,0 43,6 8, ,6 47,1 11,2 825x ,3 33,6 4, ,7 39,9 6, ,3 44,3 8, ,0 47,7 12,4 1025x ,4 34,7 4, ,0 41,0 6, ,7 45,4 10, ,7 48,8 15,2 1225x ,5 35,7 4, ,2 41,9 7, ,1 46,3 11, ,3 49,7 18,7 A táblázatokban a rácsok keretmérete szerint számított átlagsebesség v a =2 és v a =5 [m/sec] közötti értékekre találhatók adatok. Az adatok ρ=1,2 [kg/m 3 ] sűrűség, párhuzamos (nyitott) lamellázat, valamint izoterm befúvás esetét feltételezve érvényesek. A légtechnikai méretezés a fenti táblázat alapján lehetséges. A köztes értékek interpolálással becsülhetők, illetve adott konkrét esetre a Horváth Légtechnika által kifejlesztett szoftver segítségével számíthatók, vagy az ajánlati tevékenység keretében, kérésre részletes adatokat szolgáltatunk

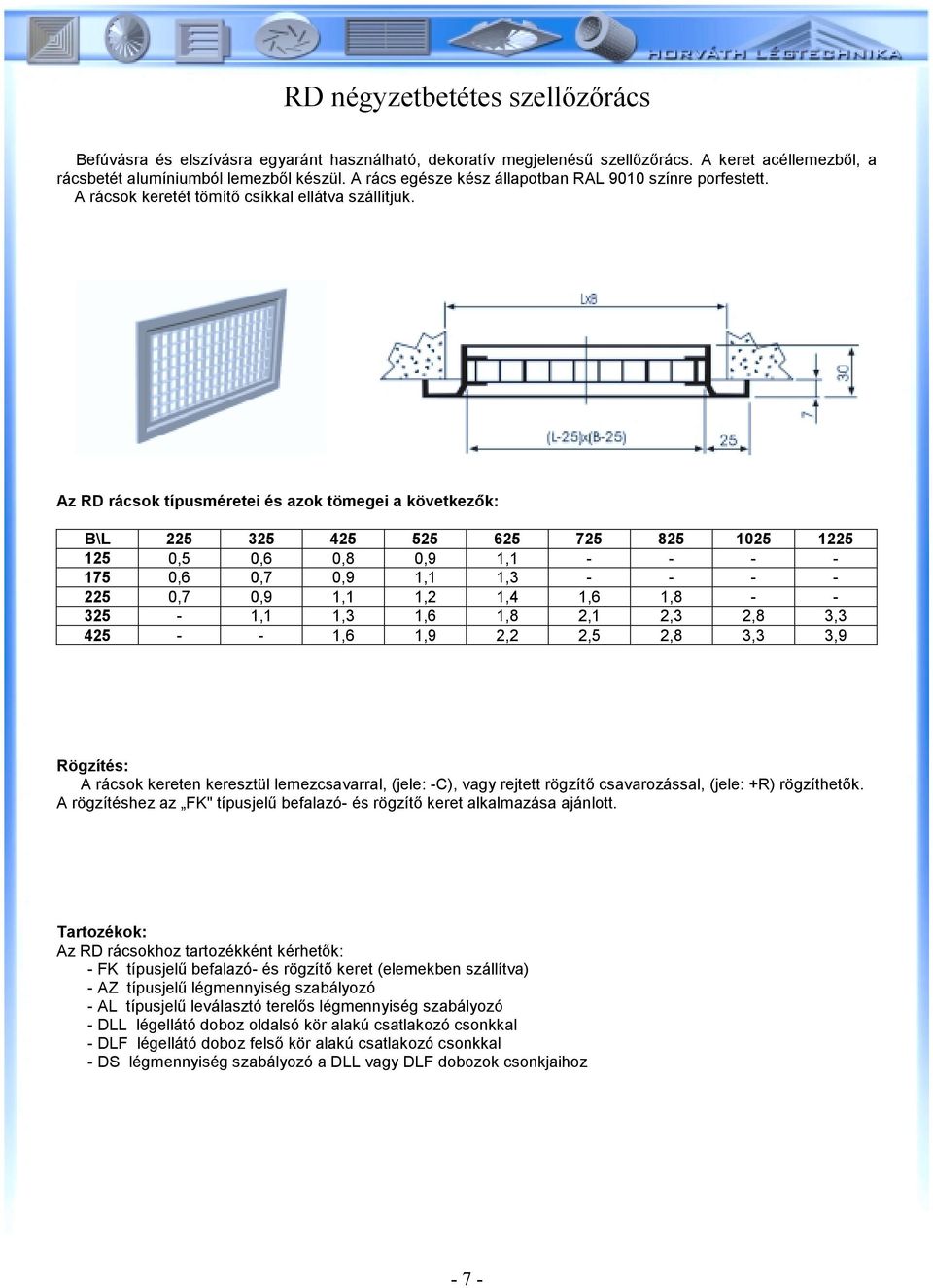

7 RD négyzetbetétes szellőzőrács Befúvásra és elszívásra egyaránt használható, dekoratív megjelenésű szellőzőrács. A keret acéllemezből, a rácsbetét alumíniumból lemezből készül. A rács egésze kész állapotban RAL 9010 színre porfestett. A rácsok keretét tömítő csíkkal ellátva szállítjuk. Az RD rácsok típusméretei és azok tömegei a következők: B\L ,5 0,6 0,8 0,9 1, ,6 0,7 0,9 1,1 1, ,7 0,9 1,1 1,2 1,4 1,6 1, ,1 1,3 1,6 1,8 2,1 2,3 2,8 3, ,6 1,9 2,2 2,5 2,8 3,3 3,9 Rögzítés: A rácsok kereten keresztül lemezcsavarral, (jele: -C), vagy rejtett rögzítő csavarozással, (jele: +R) rögzíthetők. A rögzítéshez az FK" típusjelű befalazó- és rögzítő keret alkalmazása ajánlott. Tartozékok: Az RD rácsokhoz tartozékként kérhetők: - FK típusjelű befalazó- és rögzítő keret (elemekben szállítva) - AZ típusjelű légmennyiség szabályozó - AL típusjelű leválasztó terelős légmennyiség szabályozó - DLL légellátó doboz oldalsó kör alakú csatlakozó csonkkal - DLF légellátó doboz felső kör alakú csatlakozó csonkkal - DS légmennyiség szabályozó a DLL vagy DLF dobozok csonkjaihoz - 7 -

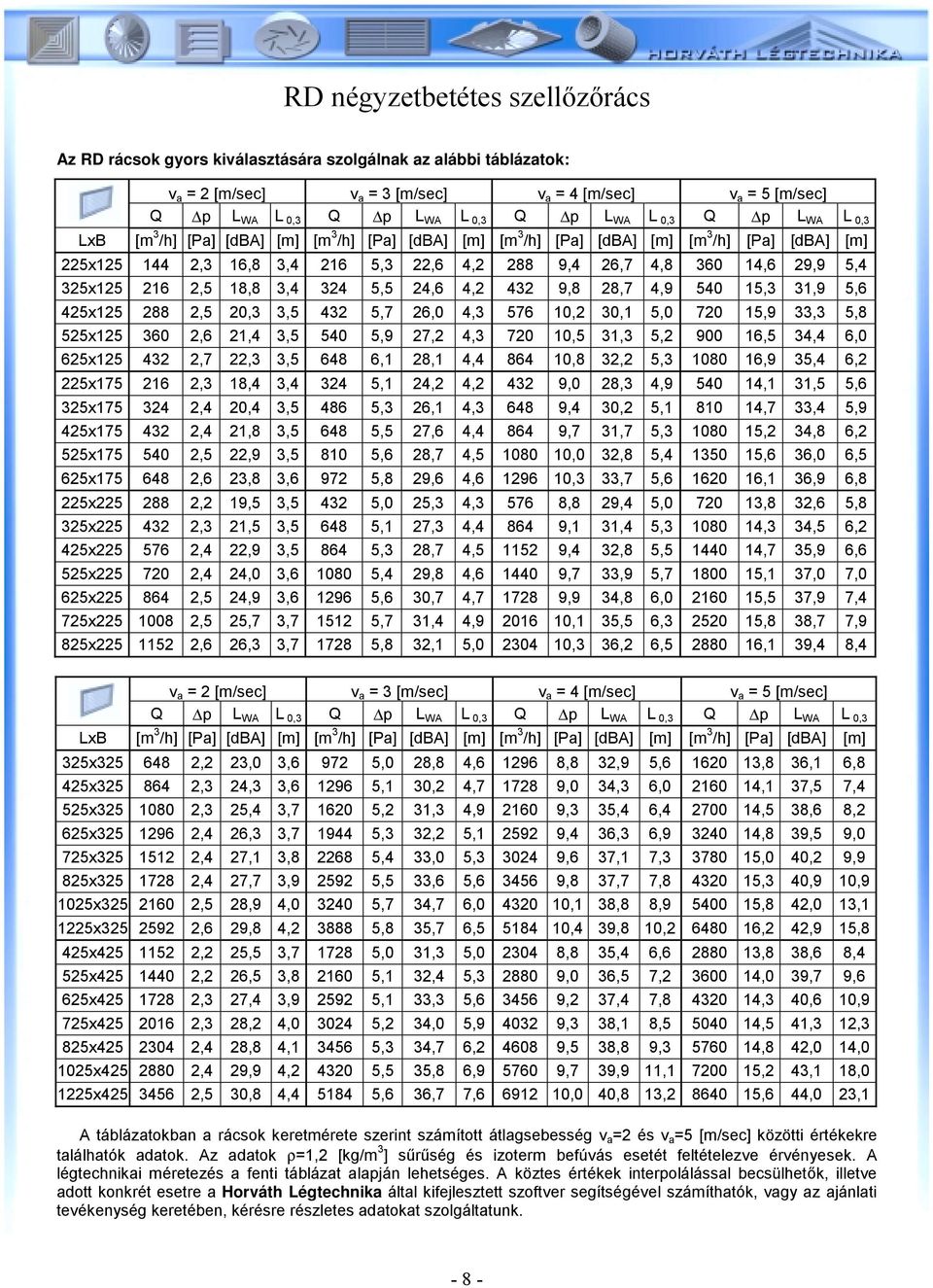

8 RD négyzetbetétes szellőzőrács Az RD rácsok gyors kiválasztására szolgálnak az alábbi táblázatok: Q p L WA L 0,3 Q p L WA L 0,3 Q p L WA L 0,3 Q p L WA L 0,3 LxB [m 3 /h] [Pa] [dba] [m] [m 3 /h] [Pa] [dba] [m] [m 3 /h] [Pa] [dba] [m] [m 3 /h] [Pa] [dba] [m] 225x ,3 16,8 3, ,3 22,6 4, ,4 26,7 4, ,6 29,9 5,4 325x ,5 18,8 3, ,5 24,6 4, ,8 28,7 4, ,3 31,9 5,6 425x ,5 20,3 3, ,7 26,0 4, ,2 30,1 5, ,9 33,3 5,8 525x ,6 21,4 3, ,9 27,2 4, ,5 31,3 5, ,5 34,4 6,0 625x ,7 22,3 3, ,1 28,1 4, ,8 32,2 5, ,9 35,4 6,2 225x ,3 18,4 3, ,1 24,2 4, ,0 28,3 4, ,1 31,5 5,6 325x ,4 20,4 3, ,3 26,1 4, ,4 30,2 5, ,7 33,4 5,9 425x ,4 21,8 3, ,5 27,6 4, ,7 31,7 5, ,2 34,8 6,2 525x ,5 22,9 3, ,6 28,7 4, ,0 32,8 5, ,6 36,0 6,5 625x ,6 23,8 3, ,8 29,6 4, ,3 33,7 5, ,1 36,9 6,8 225x ,2 19,5 3, ,0 25,3 4, ,8 29,4 5, ,8 32,6 5,8 325x ,3 21,5 3, ,1 27,3 4, ,1 31,4 5, ,3 34,5 6,2 425x ,4 22,9 3, ,3 28,7 4, ,4 32,8 5, ,7 35,9 6,6 525x ,4 24,0 3, ,4 29,8 4, ,7 33,9 5, ,1 37,0 7,0 625x ,5 24,9 3, ,6 30,7 4, ,9 34,8 6, ,5 37,9 7,4 725x ,5 25,7 3, ,7 31,4 4, ,1 35,5 6, ,8 38,7 7,9 825x ,6 26,3 3, ,8 32,1 5, ,3 36,2 6, ,1 39,4 8,4 Q p L WA L 0,3 Q p L WA L 0,3 Q p L WA L 0,3 Q p L WA L 0,3 LxB [m 3 /h] [Pa] [dba] [m] [m 3 /h] [Pa] [dba] [m] [m 3 /h] [Pa] [dba] [m] [m 3 /h] [Pa] [dba] [m] 325x ,2 23,0 3, ,0 28,8 4, ,8 32,9 5, ,8 36,1 6,8 425x ,3 24,3 3, ,1 30,2 4, ,0 34,3 6, ,1 37,5 7,4 525x ,3 25,4 3, ,2 31,3 4, ,3 35,4 6, ,5 38,6 8,2 625x ,4 26,3 3, ,3 32,2 5, ,4 36,3 6, ,8 39,5 9,0 725x ,4 27,1 3, ,4 33,0 5, ,6 37,1 7, ,0 40,2 9,9 825x ,4 27,7 3, ,5 33,6 5, ,8 37,7 7, ,3 40,9 10,9 1025x ,5 28,9 4, ,7 34,7 6, ,1 38,8 8, ,8 42,0 13,1 1225x ,6 29,8 4, ,8 35,7 6, ,4 39,8 10, ,2 42,9 15,8 425x ,2 25,5 3, ,0 31,3 5, ,8 35,4 6, ,8 38,6 8,4 525x ,2 26,5 3, ,1 32,4 5, ,0 36,5 7, ,0 39,7 9,6 625x ,3 27,4 3, ,1 33,3 5, ,2 37,4 7, ,3 40,6 10,9 725x ,3 28,2 4, ,2 34,0 5, ,3 38,1 8, ,5 41,3 12,3 825x ,4 28,8 4, ,3 34,7 6, ,5 38,8 9, ,8 42,0 14,0 1025x ,4 29,9 4, ,5 35,8 6, ,7 39,9 11, ,2 43,1 18,0 1225x ,5 30,8 4, ,6 36,7 7, ,0 40,8 13, ,6 44,0 23,1 A táblázatokban a rácsok keretmérete szerint számított átlagsebesség v a =2 és v a =5 [m/sec] közötti értékekre találhatók adatok. Az adatok ρ=1,2 [kg/m 3 ] sűrűség és izoterm befúvás esetét feltételezve érvényesek. A légtechnikai méretezés a fenti táblázat alapján lehetséges. A köztes értékek interpolálással becsülhetők, illetve adott konkrét esetre a Horváth Légtechnika által kifejlesztett szoftver segítségével számíthatók, vagy az ajánlati tevékenység keretében, kérésre részletes adatokat szolgáltatunk

9 AZ légmennyiség szabályozó Váltakozva ellentétes mozgású levelekkel szerelt, csavarhúzóval állítható légmennyiség szabályozó négyszögletes rácsokhoz. A szerkezet horganyzott acéllemezből készül, a rács felöli oldalon tükröződést gátló matt fekete festéssel. AZ szabályozók típusméretei és azok tömegei a következők: B\L ,6 0,8 0,9 1,1 1, ,7 0,9 1 1,2 1, ,8 1 1,2 1,3 1,5 1,7 1, ,2 1,4 1,6 1,9 2,1 2,3 2,8 3, ,4 1,6 1,9 2,2 2,5 2,7 3,3 3,8 Rögzítés: A mennyiségszabályozókat a rácsokhoz 3,2 mm-es POP szegecsekkel lehet rögzíteni. A szabályozó és a szellőző rács együttes rendelése esetén a két elem összeszerelt. Működés: A mennyiségszabályozókat az eléjük szerelt rácson csavarhúzóval átnyúlva, a rácsok leszerelése nélkül, egy hornyos csap 180 fokos elfordításával lehet a nyitott és zárt állapot között folyamatosan szabályozni

10 AZ légmennyiség szabályozó AZ szabályozók adatait - nyitott állapotot feltételezve - az alábbi táblázatok szerint lehet figyelembe venni a kiválasztásnál: Q p L WA Q p L WA Q p L WA Q p L WA LxB [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] 225x ,1 17, ,3 23, ,5 27, ,8 30,2 325x ,3 19, ,6 25, ,1 29, ,7 32,2 425x ,4 21, ,9 26, ,6 30, ,4 33,5 525x ,5 22, ,1 27, , ,1 34,6 625x ,6 22, ,3 28, ,4 32, ,7 35,5 225x ,0 19, ,0 24, ,0 28, ,1 31,9 325x ,1 21, ,3 26, ,5 30, ,8 33,8 425x ,2 22, ,5 28, ,0 32, ,5 35,1 525x ,3 23, ,7 29, ,3 33, ,1 36,2 625x ,4 24, ,9 30, , ,6 37,1 225x ,9 20, , ,8 30, ,6 33,0 325x ,0 22, ,1 27, ,2 31, ,3 34,9 425x ,1 23, ,3 29, ,6 33, ,9 36,3 525x ,2 24, ,5 30, ,9 34, ,4 37,3 625x ,3 25, ,7 31, ,2 35, ,9 38,2 725x ,4 26, ,8 31, ,5 35, ,3 39,0 825x ,4 27, ,0 32, ,7 36, ,7 39,6 Q p L WA Q p L WA Q p L WA Q p L WA LxB [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] 325x , ,9 29, ,8 33, ,6 36,6 425x , , ,1 34, ,1 37,9 525x ,1 26, ,2 31, ,3 35, ,5 38,9 625x ,1 27, ,3 32, ,6 36, ,9 39,8 725x , ,5 33, ,8 37, ,3 40,5 825x ,3 28, ,6 34, , ,6 41,2 1250x ,4 29, ,8 35, ,4 39, ,2 42,3 1225x ,4 30, , ,8 40, ,8 43,1 425x ,9 26, ,9 32, , ,6 39,1 525x , , , ,1 625x ,1 28, ,1 33, ,2 37, , x ,1 29, ,2 34, ,4 38, ,6 41,7 825x ,2 29, ,5 35, ,6 39, ,9 42,3 1025x ,2 30, ,7 36, ,9 40, ,5 43,4 1225x ,3 31, ,6 37, ,3 41, ,3 A táblázatokban a szabályzókhoz kapcsolt rácsok keretmérete szerint számított átlagsebesség v a =2 és v a =5 [m/sec] közötti értékekre találhatók adatok. A adatok ρ=1,2 [kg/m 3 ] sűrűség és párhuzamos (nyitott) szabályozó állás, valamint izoterm befúvás esetét feltételezve érvényesek. A légtechnikai méretezés a fenti táblázat alapján lehetséges. A köztes értékek interpolálással becsülhetők, illetve adott konkrét esetre a Horváth Légtechnika által kifejlesztett szoftver segítségével számíthatók, vagy az ajánlati tevékenységünk keretében, kérésre részletes adatokat szolgáltatunk. A szabályzó fojtott állapotaiban a táblázat zajteljesítményeihez hozzáadandó korrekciós értékek a következők: Fojtás Nyomásesés nyitott állapotban [Pa] [Pa] ,4 6,9 5,9 5,2 4,6 4,2 3,8 3,5 3,3 3,0 2,8 2,7 2,5 2, ,2 9,6 8,4 7,5 6,9 6,3 5,9 5,5 5,2 4,9 4,6 4,4 4,2 4, ,0 11,2 10,0 9,1 8,4 7,8 7,3 6,9 6,5 6,2 5,9 5,6 5,4 5, ,3 12,5 11,2 10,3 9,6 8,9 8,4 7,9 7,5 7,2 6,9 6,6 6,3 6, ,3 13,5 12,2 11,2 10,5 9,8 9,3 8,8 8,4 8,0 7,7 7,4 7,1 6,9-10 -

11 AL légmennyiség szabályozó Külön-külön állítható terelőlapokkal szerelt légmennyiség szabályzó szerkezet négyszögletes rácsokhoz. Befúvó rácsokhoz ajánlott, különösen, ha a rács légcsatornára van szerelve és így a rács mögött keresztirányú légáram van. A szerkezet horganyzott acéllemezből készül, a rács felöli oldalon tükröződést gátló matt fekete festéssel. AL szabályozók típusméretei és azok tömegei a következők: B\L ,3 0,4 0,5 0,6 0, ,4 0,5 0,7 0,8 0, ,5 0,6 0,8 0,9 1,1 1,4 1, ,8 1 1,2 1,4 1,9 2,3 2,3 2, ,0 1,3 1,5 1,8 2,3 2,7 2,9 3,4 Rögzítés: A mennyiségszabályozókat a rácsokhoz 3,2 mm-es POP szegecsekkel lehet rögzíteni. A szabályozó és a szellőző rács együttes rendelése esetén a két elem összeszerelt. Működés: A mennyiségszabályzókat az eléjük szerelt rácson alkalmas kampóval átnyúlva, a terelőlapokat a furatuknál megfogva, a rácsok leszerelése nélkül lehet a nyitott és zárt állapot között folyamatosan szabályozni. Az egymás mögötti lapok nyitási szögeinek különbözőségével biztosítható a rácsokon az egyenletes kiáramlás. A rács mögötti csatornában az áramlási irányt a beszerelésnél figyelembe kell venni

12 AL légmennyiség szabályozó Az AL szabályzók adatait - nyitott állapotot feltételezve - az alábbi táblázatok szerint lehet figyelembe venni a kiválasztásnál: Q p L WA Q p L WA Q p L WA Q p L WA LxB [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] 225x ,5 14, ,3 19, ,8 22, ,1 25,6 325x ,5 16, ,4 21, ,1 24, ,5 27,6 425x ,6 17, ,6 22, ,3 26, ,9 29,0 525x ,6 18, ,7 23, ,5 27, ,2 30,1 625x ,7 19, ,8 24, ,7 28, ,5 31,0 225x ,4 15, ,2 20, ,6 24, ,8 27,2 325x ,5 17, ,3 22, ,9 26, ,2 29,2 425x ,5 19, ,4 24, ,1 27, ,5 30,5 525x ,6 20, ,5 25, ,2 28, ,7 31,6 625x ,6 21, ,6 26, ,4 29, ,0 32,5 225x ,4 16, ,1 21, ,5 25, ,6 28,4 325x ,4 18, ,2 23, ,7 27, ,9 30,3 425x ,5 20, ,3 25, ,9 28, ,2 31,7 525x ,5 21, ,4 26, ,0 29, ,4 32,7 625x ,5 22, ,5 27, ,2 30, ,6 33,6 725x ,6 22, ,5 27, ,3 31, ,8 34,4 825x ,6 23, ,6 28, ,4 32, ,0 35,0 Q p L WA Q p L WA Q p L WA Q p L WA LxB [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] 325x ,4 20, ,1 25, ,5 29, ,6 31,9 425x ,4 21, ,2 26, ,6 30, ,8 33,3 525x ,4 22, ,2 27, ,8 31, ,3 625x ,5 23, ,3 28, ,9 32, ,2 35,2 725x ,5 24, ,4 29, , ,4 35,9 825x , ,4 30, ,1 33, ,5 36,6 1250x ,6 26, ,5 31, ,3 34, ,8 37,7 1225x , ,6 32, ,4 35, ,1 38,6 425x ,4 22, ,1 28, ,5 31, ,6 34,4 525x ,4 23, , ,6 32, ,8 35,5 625x ,4 24, ,2 29, ,7 33, ,9 36,3 725x ,5 25, ,3 30, ,8 34, ,1 37,1 825x ,5 26, ,3 31, ,9 34, ,2 37,7 1025x ,5 27, ,4 32, , ,5 38,8 1225x ,5 28, ,5 33, ,2 36, ,7 39,7 A táblázatokban a szabályzókhoz kapcsolt rácsok keretmérete szerint számított átlagsebesség v a =2 és v a =5 [m/sec] közötti értékekre találhatók adatok. A adatok ρ=1,2 [kg/m 3 ] sűrűség és nyitott szabályozó állás, a mögöttes légcsatornában legfeljebb 5 [m/sec] légsebesség, valamint izoterm befúvás esetét feltételezve érvényesek. A légtechnikai méretezés a fenti táblázat alapján lehetséges. A köztes értékek interpolálással becsülhetők, illetve adott konkrét esetre a Horváth Légtechnika által kifejlesztett szoftver segítségével számíthatók, vagy az ajánlati tevékenységünk keretében, kérésre részletes adatokat szolgáltatunk. A szabályzó fojtott állapotaiban a táblázatban található zajteljesítményhez hozzáadandó korrekciós értékek a következők: Fojtás [Pa] Nyomásesés nyitott állapotban [Pa] ,6 9,9 8,4 7,4 6,6 6,0 5,6 5,2 4,8 4,5 4,3 4, ,3 12,6 11,0 9,9 9,1 8,4 7,9 7,4 7,0 6,6 6,3 6, ,0 14,2 12,6 11,4 10,6 9,9 9,3 8,8 8,4 8,0 7,7 7, ,1 15,3 13,7 12,6 11,7 11,0 10,4 9,9 9,5 9,1 8,7 8, ,0 16,2 14,6 13,4 12,6 11,8 11,3 10,7 10,3 9,9 9,5 9,2-12 -

13 FK szerelő befalazó keret Horganyzott acéllemezből készített elemek, amelyekhez a négyszögletes rácsok (CN, CNF, CNK, RD) egyszerűen és közvetlenül rögzíthetők minden tipikus rögzítési móddal. Méretek: Az FK típusjelű szerelő-befalazó keretek a négyszögletes rácsok minden tipizált oldalméretéhez kaphatók. Egyedi méretek legyártása is lehetséges L=100 és L=1225 mm névleges méretek között. Rendelésnél a rács névleges méretét, azaz a befalazó nyílás méretét kell megadni. Pl.: 5 db FK keret 325x225 Szerelés: A keret a rács oldalmérete szerinti két-két oldalelemből a helyszínen egyszerűen összeállítható minden segédeszköz nélkül. Az összeállított FK szerelő-befalazó keret a fogadó nyíláshoz szegecseléssel, csavarozással, hegesztéssel és befalazással egyaránt rögzíthető

14 Rácstermékek szerelése Rácstermékek szerelése A Horváth Légtechnika által gyártott rácstermékek (CN, CNF, CNK, RD) szellőzési rendszerben való beszerelésének lehetséges módjai a rácsszerkezeti csoporttól függően változóak. A négyszögletes fali rácsok, mint például a CN, CNK és RD típusok függőleges felületekre szereltek általában. A falba és légcsatorna oldalára szereléshez az FK" szerelő-befalazó keretek alkalmazása ajánlott. Az FK" kerethez a peremen keresztül lemezcsavarral, vagy rejtett rögzítő csavarozással lehet a rácsokat felszerelni. A négyszögletes rácsokat légellátó dobozokhoz (DLL és DLF típusok) a peremen keresztül lemezcsavarral közvetlenül lehet szerelni. Amennyiben a légellátó dobozhoz rejtett csavarozással kívánják a rácsot szerelni, itt is használni kell a FK típusjelű szerelő-befalazó keretet

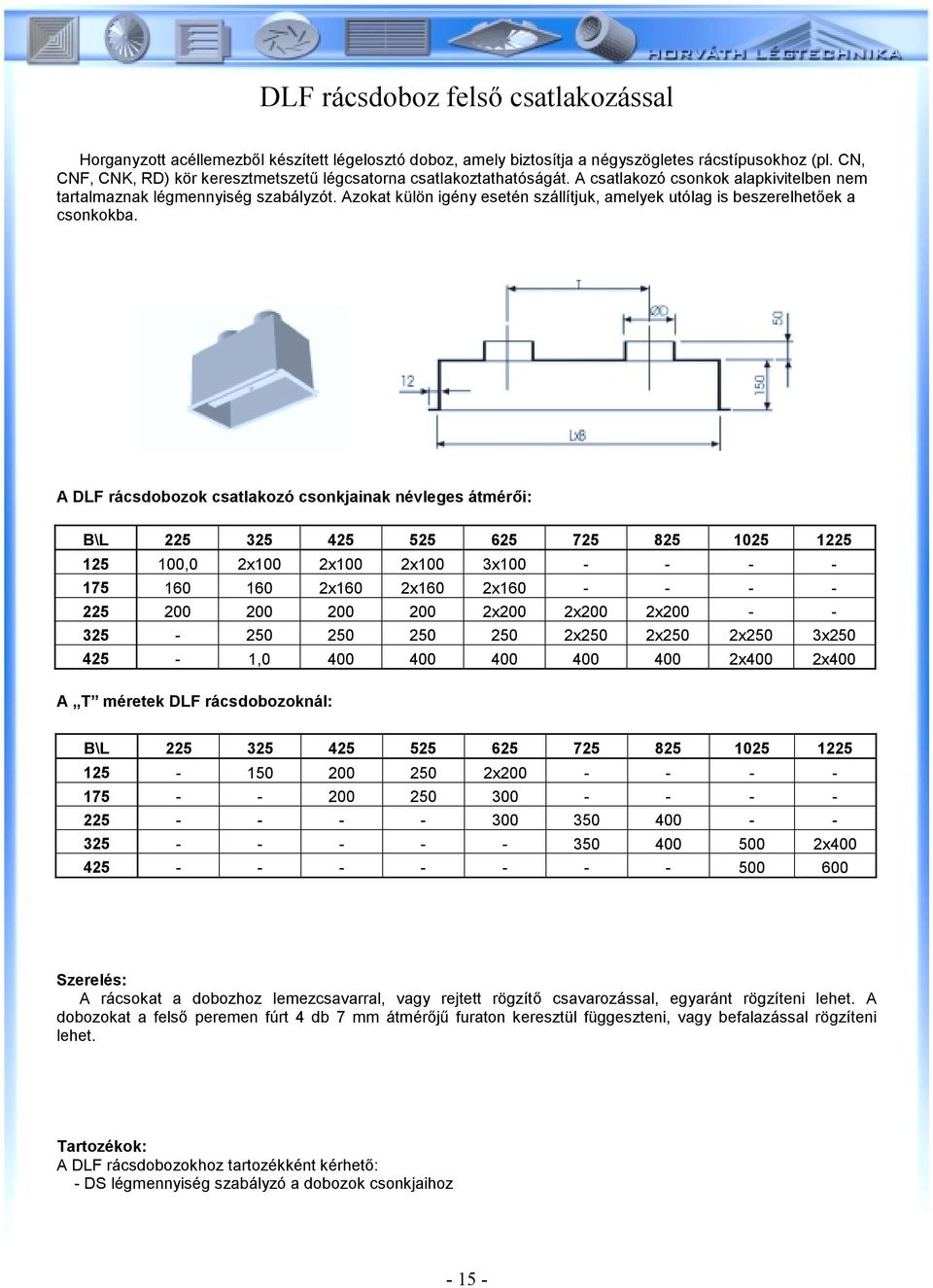

15 DLF rácsdoboz felső csatlakozással Horganyzott acéllemezből készített légelosztó doboz, amely biztosítja a négyszögletes rácstípusokhoz (pl. CN, CNF, CNK, RD) kör keresztmetszetű légcsatorna csatlakoztathatóságát. A csatlakozó csonkok alapkivitelben nem tartalmaznak légmennyiség szabályzót. Azokat külön igény esetén szállítjuk, amelyek utólag is beszerelhetőek a csonkokba. A DLF rácsdobozok csatlakozó csonkjainak névleges átmérői: B\L ,0 2x100 2x100 2x100 3x x160 2x160 2x x200 2x200 2x x250 2x250 2x250 3x , x400 2x400 A T méretek DLF rácsdobozoknál: B\L x x Szerelés: A rácsokat a dobozhoz lemezcsavarral, vagy rejtett rögzítő csavarozással, egyaránt rögzíteni lehet. A dobozokat a felső peremen fúrt 4 db 7 mm átmérőjű furaton keresztül függeszteni, vagy befalazással rögzíteni lehet. Tartozékok: A DLF rácsdobozokhoz tartozékként kérhető: - DS légmennyiség szabályzó a dobozok csonkjaihoz

16 DLF rácsdoboz felső csatlakozással A DLF rácsdobozok jellemző adatai: Q p L WA Q p L WA Q p L WA Q p L WA LxB [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] 225x ,8 19, ,6 27, ,4 33, ,0 37,9 325x ,1 16, ,2 24, ,3 30, ,5 34,4 425x ,6 22, ,0 30, ,3 36, ,3 40,8 525x ,0 27, ,5 35, ,0 41, ,4 45,8 625x ,5 24, ,8 32, ,9 38, ,7 42,5 225x ,8 12, ,8 20, ,2 25, ,1 30,4 325x ,0 21, ,1 29, ,1 34, ,2 39,3 425x ,7 15, ,7 23, ,9 28, ,6 33,3 525x ,9 19, ,7 28, ,4 33, ,1 38,2 625x ,9 23, ,8 32, ,6 37, ,3 42,2 225x ,4 10, ,6 18, ,5 24, ,2 28,9 325x ,4 19, ,0 27, ,7 33, ,7 37,8 425x ,2 25, ,5 33, ,9 39, ,4 44,1 525x ,1 30, ,9 38, ,2 44, ,1 49,1 625x ,0 22, ,1 30, ,1 35, ,2 40,4 725x ,4 26, ,8 31, ,5 35, ,3 39,0 825x ,5 28, ,9 36, ,0 42, ,8 46,8 Q p L WA Q p L WA Q p L WA Q p L WA LxB [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] 325x ,4 20, ,6 28, ,6 34, ,2 38,5 425x ,2 26, ,0 34, ,9 40, ,8 44,9 525x ,7 31, ,3 39, ,7 45, ,0 49,8 625x ,0 35, ,1 43, ,1 49, ,2 53,9 725x ,4 26, ,4 34, ,6 40, ,9 44,8 825x ,1 29, ,7 37, ,4 43, ,1 47,8 1250x ,5 34, ,9 42, ,0 48, ,9 52,8 1225x ,0 31, ,6 39, ,2 45, ,8 49,5 425x ,2 21, ,8 29, ,9 34, ,7 39,3 525x ,0 27, ,0 33, ,0 37, ,0 40,1 625x ,9 25, ,8 33, ,6 38, ,4 43,3 725x ,2 28, ,3 36, ,9 42, ,2 46,7 825x ,2 31, ,3 39, ,9 45, ,2 49,7 1025x ,2 24, ,8 32, ,0 37, ,8 42,3 1225x ,9 28, ,9 36, ,7 41, ,6 46,3 A táblázatokban a rácsok keret belmérete szerint számított átlagsebesség v a =2 és v a =5 [m/sec] közötti értékekre találhatók adatok. A adatok ρ=1,2 [kg/m 3 ] sűrűség és nyitott vagy üres csatlakozó csonk, valamint izoterm befúvás esetét feltételezve érvényesek. A légtechnikai méretezés a fenti táblázat alapján lehetséges. A köztes értékek interpolálással becsülhetők, illetve adott konkrét esetre a Horváth Légtechnika által kifejlesztett szoftver segítségével számíthatók, vagy az ajánlati tevékenységünk keretében, kérésre részletes adatokat szolgáltatunk. A DS szabályozó alkalmazásakor, annak fojtott állapotaiban a táblázat zajteljesítmény érékeihez adandó korrekciós értékek: Fojtás Nyomásesés nyitott állapotban [Pa] [Pa] ,1 5,7 4,2 3,3 2,8 2,4 2,1 1,8 1,7 1,5 1,4 1,3 1,2 1,1 1, ,3 9,1 7,0 5,7 4,9 4,2 3,7 3,3 3,0 2,8 2,6 2,4 2,2 2,1 2, ,1 11,4 9,1 7,6 6,5 5,7 5,1 4,6 4,2 3,9 3,6 3,3 3,1 2,9 2, ,1 13,3 10,7 9,1 7,9 7,0 6,3 5,7 5,2 4,9 4,5 4,2 4,0 3,7 3, ,8 14,8 12,1 10,3 9,1 8,1 7,3 6,7 6,2 5,7 5,3 5,0 4,7 4,4 4,2-16 -

17 DLL rácsdoboz oldalsó csatlakozással Horganyzott acéllemezből készített légelosztó doboz, amely biztosítja a négyszögletes rácstípusokhoz (pl. CN, CNK, RD) kör keresztmetszetű légcsatorna csatlakoztathatóságát. A csatlakozó csonkok alapkivitelben nem tartalmaznak légmennyiség szabályzót. Azokat külön igény esetén szállítjuk, amelyek utólag is beszerelhetőek a csonkokba. A DLL rácsdobozok csatlakozó csonkjainak névleges átmérői: B\L , x250 2x x315 2x250 2x400 2x x x400 2x400 A T" méretek DLL rácsdobozoknál: B\L Szerelés: A rácsokat a dobozhoz lemezcsavarral, vagy rejtett rögzítő csavarozással, egyaránt rögzíteni lehet. A dobozokat a felső peremen fúrt 4 db 7 mm átmérőjű furaton keresztül függeszteni, vagy befalazással rögzíteni lehet. Tartozékok: A DLL rácsdobozokhoz tartozékként kérhető: - DS légmennyiség szabályzó a dobozok csonkjaihoz

18 DLL rácsdoboz oldalsó csatlakozással A DLL rácsdobozok jellemző adatai: Q p L WA Q p L WA Q p L WA Q p L WA LxB [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] 225x ,4 12, ,2 20, ,8 26, ,0 31,1 325x ,4 21, ,2 29, ,6 35, ,8 40,3 425x ,2 20, ,0 28, ,9 34, ,9 39,3 525x ,9 25, ,0 33, ,5 39, ,5 44,4 625x ,0 20, ,1 28, ,1 34, ,2 39,1 225x ,3 21, ,9 29, ,2 35, ,1 40,2 325x ,2 22, ,6 31, ,7 37, ,3 41,9 425x ,9 19, ,9 28, ,8 34, ,6 39,0 525x ,1 25, ,4 33, ,3 39, ,7 44,1 625x ,8 20, ,4 28, ,4 34, ,8 39,5 225x ,1 20, ,7 28, ,4 34, ,2 39,2 325x ,9 19, ,8 28, ,6 34, ,4 39,0 425x ,0 26, ,8 34, ,1 40, ,9 45,5 525x ,6 22, ,4 31, ,4 37, ,8 41,9 625x ,9 26, ,1 35, ,7 41, ,8 46,0 725x ,1 26, ,9 34, ,2 40, ,1 45,4 825x ,9 29, ,5 37, ,6 43, ,2 48,4 Q p L WA Q p L WA Q p L WA Q p L WA LxB [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] 325x ,5 29, ,9 37, ,0 43, ,9 48,2 425x ,9 26, ,9 35, ,5 41, ,4 46,0 525x ,2 32, ,7 40, ,9 46, ,6 51,1 625x ,7 27, ,1 35, ,8 41, ,9 46,2 725x ,5 26, ,3 35, ,9 41, ,2 45,9 825x ,8 29, ,7 38, ,1 44, ,8 48,9 1250x ,7 26, ,4 35, ,0 41, ,4 45,8 1225x ,6 30, ,2 39, ,5 45, ,7 49,9 425x ,2 24, ,5 32, ,9 38, ,4 43,5 525x ,5 29, ,4 38, ,1 44, ,5 48,6 625x ,7 29, ,7 38, ,0 44, ,6 48,9 725x ,0 33, ,5 41, ,0 47, ,5 52,4 825x ,3 36, ,7 41, ,2 50, ,9 55,5 1025x ,7 33, ,0 45, ,7 47, ,7 52,3 1225x ,1 37, ,7 36, ,4 51, ,2 56,5 A táblázatokban a rácsok keret belmérete szerint számított átlagsebesség v a =2 és v a =5 [m/sec] közötti értékekre találhatók adatok. A adatok ρ=1,2 [kg/m 3 ] sűrűség és nyitott vagy üres csatlakozó csonk, valamint izoterm befúvás esetét feltételezve érvényesek. A légtechnikai méretezés a fenti táblázat alapján lehetséges. A köztes értékek interpolálással becsülhetők, illetve adott konkrét esetre a Horváth Légtechnika által kifejlesztett szoftver segítségével számíthatók, vagy az ajánlati tevékenységünk keretében, kérésre részletes adatokat szolgáltatunk. A DS szabályozó alkalmazásakor, annak fojtott állapotaiban a táblázat zajteljesítmény érékeihez adandó korrekciós értékek: Fojtás Nyomásesés nyitott állapotban [Pa] [Pa] ,1 5,7 4,2 3,3 2,8 2,4 2,1 1,8 1,7 1,5 1,4 1,3 1,2 1,1 1, ,3 9,1 7,0 5,7 4,9 4,2 3,7 3,3 3,0 2,8 2,6 2,4 2,2 2,1 2, ,1 11,4 9,1 7,6 6,5 5,7 5,1 4,6 4,2 3,9 3,6 3,3 3,1 2,9 2, ,1 13,3 10,7 9,1 7,9 7,0 6,3 5,7 5,2 4,9 4,5 4,2 4,0 3,7 3, ,8 14,8 12,1 10,3 9,1 8,1 7,3 6,7 6,2 5,7 5,3 5,0 4,7 4,4 4,2-18 -

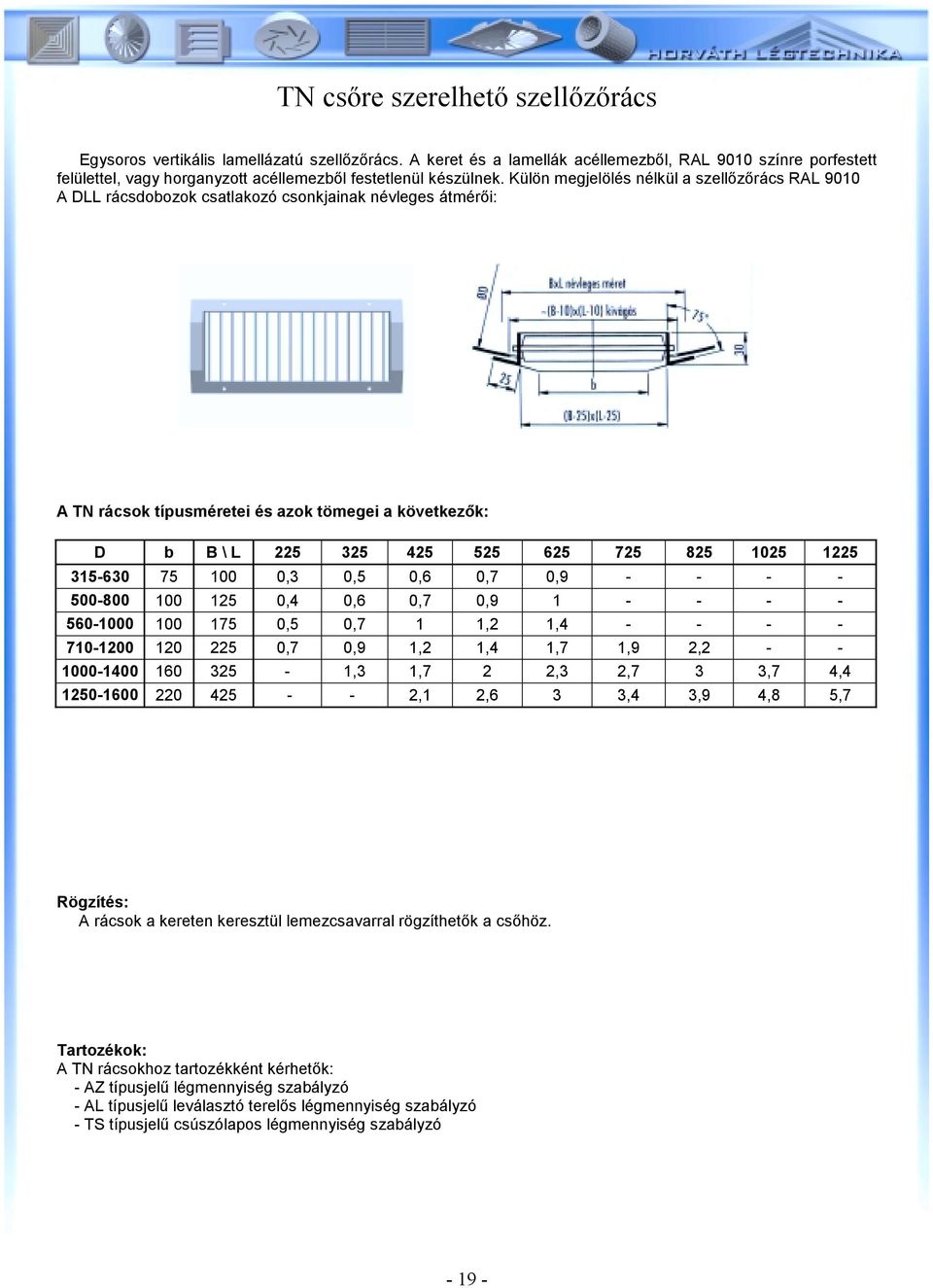

19 TN csőre szerelhető szellőzőrács Egysoros vertikális lamellázatú szellőzőrács. A keret és a lamellák acéllemezből, RAL 9010 színre porfestett felülettel, vagy horganyzott acéllemezből festetlenül készülnek. Külön megjelölés nélkül a szellőzőrács RAL 9010 A DLL rácsdobozok csatlakozó csonkjainak névleges átmérői: A TN rácsok típusméretei és azok tömegei a következők: D b B \ L ,3 0,5 0,6 0,7 0, ,4 0,6 0,7 0, ,5 0,7 1 1,2 1, ,7 0,9 1,2 1,4 1,7 1,9 2, ,3 1,7 2 2,3 2,7 3 3,7 4, ,1 2,6 3 3,4 3,9 4,8 5,7 Rögzítés: A rácsok a kereten keresztül lemezcsavarral rögzíthetők a csőhöz. Tartozékok: A TN rácsokhoz tartozékként kérhetők: - AZ típusjelű légmennyiség szabályzó - AL típusjelű leválasztó terelős légmennyiség szabályzó - TS típusjelű csúszólapos légmennyiség szabályzó

20 TN csőre szerelhető szellőzőrács A TN rácsok gyors kiválasztására szolgálnak az alábbi táblázatok: Q p L WA L 0,3 Q p L WA L 0,3 Q p L WA L 0,3 Q p L WA L 0,3 LxB [m 3 /h] [Pa] [dba] [m] [m 3 /h] [Pa] [dba] [m] [m 3 /h] [Pa] [dba] [m] [m 3 /h] [Pa] [dba] [m] 225x ,8 18,8 3, ,6 24,8 4, ,3 29,0 5, ,0 32,3 5,6 325x ,0 20,8 3, ,0 26,7 4, ,0 31,0 5, ,0 34,3 5,7 425x ,1 22,2 3, ,3 28,2 4, ,6 32,4 5, ,9 35,7 5,8 525x ,3 23,3 3, ,6 29,3 4, ,0 33,5 5, ,6 36,8 5,9 625x ,4 24,2 3, ,8 30,2 4, ,5 34,5 5, ,3 37,8 6,0 225x ,8 19,9 3, ,4 25,9 4, ,0 30,1 5, ,5 33,4 5,7 325x ,9 21,9 3, ,8 27,9 4, ,6 32,1 5, ,4 35,4 5,8 425x ,0 23,3 3, ,0 29,3 4, ,1 33,5 5, ,1 36,8 5,9 525x ,1 24,4 3, ,3 30,4 4, ,5 34,6 5, ,8 37,9 6,1 625x ,2 25,3 3, ,5 31,3 4, ,9 35,5 5, ,4 38,8 6,2 225x ,6 21,5 3, ,2 27,5 4, ,6 31,8 5, ,8 35,0 5,8 325x ,8 23,4 3, ,5 29,4 4, ,1 33,7 5, ,5 37,0 6,0 425x ,9 24,8 3, ,7 30,8 4, ,5 35,1 5, ,2 38,4 6,2 525x ,0 25,9 3, ,9 31,9 4, ,8 36,2 5, ,8 39,5 6,4 625x ,0 26,8 3, ,1 32,8 4, ,2 37,1 5, ,3 40,4 6,6 Q p L WA L 0,3 Q p L WA L 0,3 Q p L WA L 0,3 Q p L WA L 0,3 LxB [m 3 /h] [Pa] [dba] [m] [m 3 /h] [Pa] [dba] [m] [m 3 /h] [Pa] [dba] [m] [m 3 /h] [Pa] [dba] [m] 225x ,6 22,7 3, ,0 28,6 4, ,3 32,9 5, ,3 36,2 5,9 325x ,6 22,7 3, ,4 28,7 4, ,4 33,0 5, ,8 36,3 5,8 425x ,8 26,0 3, ,5 31,9 4, ,1 36,2 5, ,6 39,5 6,5 525x ,9 27,0 3, ,7 33,0 4, ,4 37,3 5, ,1 40,6 6,8 625x ,9 27,9 3, ,8 33,9 4, ,7 38,2 5, ,5 41,5 7,1 725x ,0 28,7 3, ,0 34,7 4, ,0 38,9 6, ,0 42,2 7,4 825x ,1 29,4 3, ,1 35,3 5, ,2 39,6 6, ,4 42,9 7,8 325x ,6 26,2 3, ,0 32,2 4, ,3 36,4 5, ,3 39,7 6,6 425x ,6 27,5 3, ,2 33,5 4, ,6 37,8 5, ,8 41,1 7,1 525x ,7 28,6 3, ,4 34,6 5, ,9 38,8 6, ,2 42,1 7,6 625x ,8 29,5 3, ,5 35,5 5, ,1 39,7 6, ,6 43 8,1 725x ,8 30,2 3, ,6 36,2 5, ,3 40,5 6, ,0 43,8 8,7 825x ,9 30,9 4, ,7 36,9 5, ,5 41,1 7, ,3 44,4 9,3 1025x ,0 32,0 4, ,0 38,0 5, ,9 42,2 7, ,9 45,5 10,7 1225x ,1 32,9 4, ,2 38,9 6, ,3 43,1 8, ,5 46,4 12,2 425x ,6 28,7 3, ,0 34,7 5, ,3 38,9 6, ,3 42,2 7,8 525x ,6 29,7 3, ,2 35,7 5, ,5 40,0 6, ,7 43,3 8,5 625x ,7 30,6 4, ,3 36,6 5, ,4 40,8 7, ,0 44,1 9,3 725x ,7 31,3 4, ,4 37,3 5, ,9 41,6 7, ,3 44,9 10,2 825x ,8 32,0 4, ,5 38,0 5, ,1 42,2 8, ,6 45,5 11,2 1025x ,9 33,1 4, ,7 39,1 6, ,5 43,3 9, ,2 46,6 13,4 1225x ,9 34,0 4, ,9 40,0 6, ,8 44,2 10, ,6 47,5 16,0 A táblázatokban a rácsok keret belmérete szerint számított átlagsebesség v a =2 és v a =5 [m/sec] közötti értékekre találhatók adatok. A adatok ρ=1,2 [kg/m 3 ] sűrűség, párhuzamos (nyitott) lamellázat, valamint izoterm befúvás esetét feltételezve érvényesek. A légtechnikai méretezés a fenti táblázat alapján lehetséges. A köztes értékek interpolálással becsülhetők, illetve adott konkrét esetre a Horváth Légtechnika által kifejlesztett szoftver segítségével számíthatók, vagy az ajánlati tevékenységünk keretében, kérésre részletes adatokat szolgáltatunk

21 Légszelepek A légszelepeket akkor célszerű alkalmazni, amikor egy-egy rácshelyen kis légmennyiségeket kell elszívni vagy befújni. A legtöbb légszelep mindkét funkcióra alkalmas ugyan, de a megjelenés miatt, és kisebb mértékben a felépítésből következően mindegyik típusnak van szokásos alkalmazási területe. A légszelepek központi eleme a levegő terelését végzi, valamint forgatásával a szelepráma és a centrum elem közötti rés, ezzel pedig az elszívott vagy befújt légmennyiség szabályozható. A beszabályzott állás rögzítésére a központi orsón ellenanya van. A szelep egésze egyetlen mozdulattal ki- és beszerelhető a helyére. A rögzítést bajonettzáras kötés biztosítja. A ráma és a felfekvő felület közötti tömítés céljára habszivacs gyűrűt alkalmazunk. A légszelepek RAL 9010 színre porfestett felülettel készülnek. A KE típusjelű légszelepeket általában mennyezetekbe szokás beépíteni befúvási feladatra. A terelőtányér belső felületére hangelnyelő réteg van felragasztva. A KL típusjelű légszelepet befúvási célra ajánlott alkalmazni. A szeleptányér geometriája jó áramlási viszonyokat, ezáltal kis ellenállást és csendes működést biztosít. Az LK típus kifejezetten elszívásra van tervezve, befúvásra nem ajánljuk. Egyszerű kialakítású, kis belső ellenállású szerkezet. A KSO típus egyaránt alkalmas elszívási és befúvási feladatra. A terelőtömb kialakítása csökkenti a befúvási helyek közötti áthallást. KE KL LK KSO A légszelepek típusméretei és azok tömegei: Ø Tömeg NA D D1 84,5 109,5 135,5 174,5 KE KL LK KSO KE 0,42 0,55 0,71 0,88 KL 0,35 0,45 0,57 0,74 LK 0,42 0,47 0,62 0,8 KSO 0,45 0,6 0,76 1,

22 Légszelepek A légszelepek gyors kiválasztására az alábbi táblázatok szolgálnak. Az adatok 1,2 kg/m 3 levegősűrűség, négyféle résméret (S), és négyféle kifúvási sebesség (V a ) esetére tartalmaznak értékeket. A légtechnikai méretezés a lenti táblázat alapján lehetséges. A köztes értékek interpolálással becsülhetők, illetve adott konkrét esetre a Horváth Légtechnika által kifejlesztett szoftver segítségével számíthatók, vagy az ajánlati tevékenység keretében, kérésre részletes adatokat szolgáltatunk. KE típus adatai: NA 100 NA 125 NA 160 NA 200 S V a Q p L WA Q p L WA Q p L WA Q p L WA [mm] [m/s] [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] , ,0 33, , , ,0 35, ,0 35, , , , , , , , , , , , , , , , , , , , , , , , ,0 40, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,5 KL típus adatai: NA 100 NA 125 NA 160 NA 200 S V a Q p L WA Q p L WA Q p L WA Q p L WA [mm] [m/s] [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,5 LK típus adatai: NA 100 NA 125 NA 160 NA 200 S V a Q p L WA Q p L WA Q p L WA Q p L WA [mm] [m/s] [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,1-22 -

23 Légszelepek Légszelepek KSO típus adatai: NA 100 NA 125 NA 160 NA 200 S V a Q Dp L WA Q Dp L WA Q Dp L WA Q Dp L WA [mm] [m/s] [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] [m 3 /h] [Pa] [dba] , ,0 26, , , ,0 27, ,0 28, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,7 KKK KKO KKS KKL A légszelepek bajonettzáras rögzítéshez szükséges alkalmazni valamilyen szeleprámát. Mindegyik rámatípus alkalmas mindegyik fajta légszelep fogadására, amelyek festetlen horganyzott lemezből készülnek. A szeleprámák külső átmérője olyan, hogy a névleges mérettel azonos belső átmérőjű légvezetékbe illeszkedik. A KKK típus a legegyszerűbb, rövid sima illeszkedő végű elem. A legáltalánosabban használt típus. A KKO típus hosszabbított csatlakozó véggel rendelkezik, elsősorban hajlékony csövek fogadásakor alkalmazzák. A KKS típus csatlakozó végén a légtömör illesztést biztosító speciális gumigyűrű van. Merev csőcsatlakozásokhoz ajánlott. A KKL típus hosszabbított és gumigyűrűs tömítő véggel rendelkezik. A KER típus befalazáshoz ajánlott akkor, ha nem szükséges különösebben a szerelő ráma rögzítése. A KEP típus a szilárdan rögzített befalazáshoz befalazó karmokkal van ellátva. KER KEP
