Mennyezeti anemosztát

Átírás

1

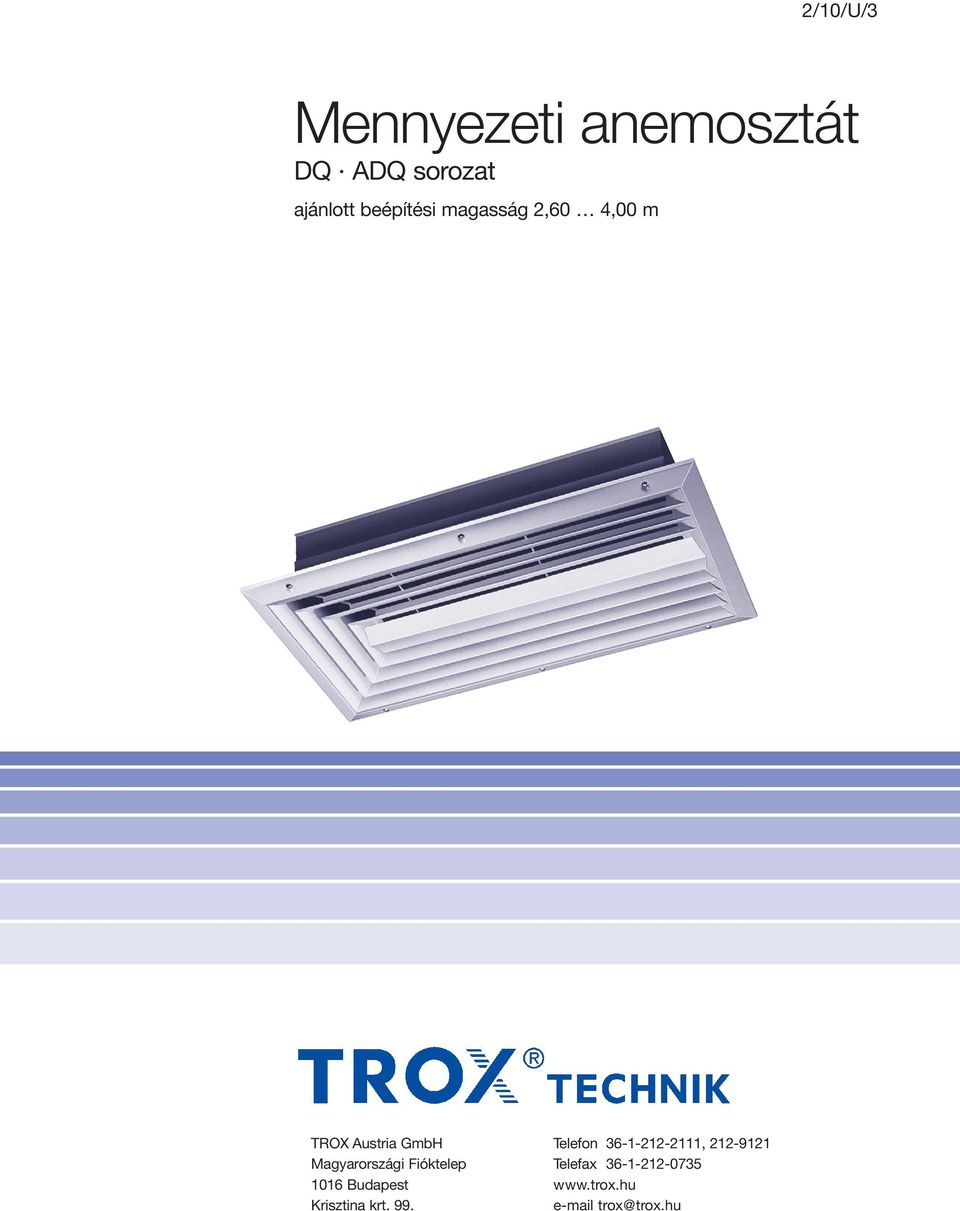

2 2/10/U/3 Mennyezeti anemosztát DQ ADQ sorozat ajánlott beépítési magasság 2,60 4,00 m TROX Austria GmbH Telefon , Magyarországi Fióktelep Telefax Budapest Krisztina krt trox@trox.hu

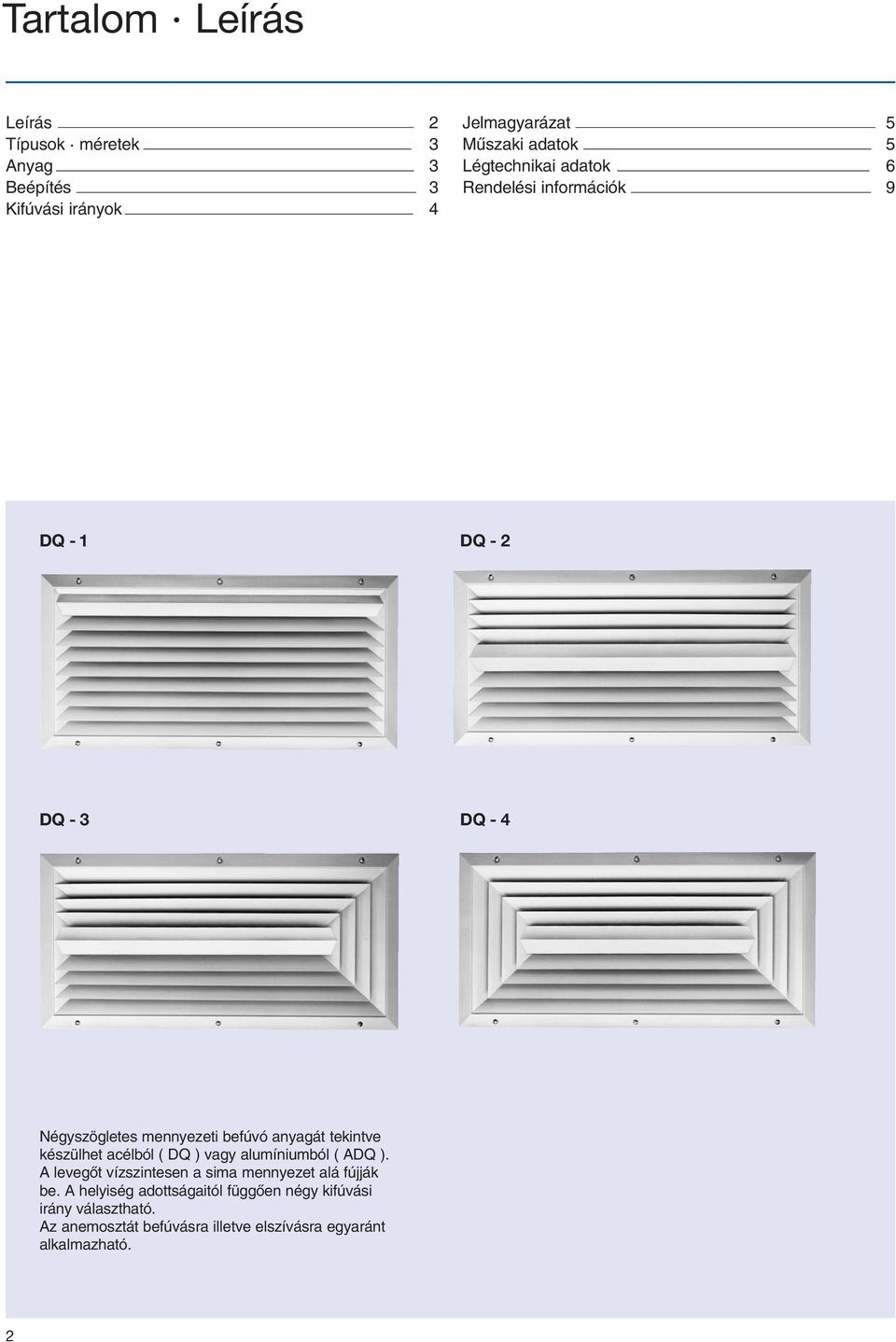

3 Tartalom Leírás Leírás 2 Típusok méretek 3 Anyag 3 Beépítés 3 Kifúvási irányok 4 Jelmagyarázat 5 Mûszaki adatok 5 Légtechnikai adatok 6 Rendelési információk 9 DQ - 1 DQ - 2 DQ-3 DQ-4 Négyszögletes mennyezeti befúvó anyagát tekintve készülhet acélból ( DQ ) vagy alumíniumból ( ADQ ). A levegõt vízszintesen a sima mennyezet alá fújják be. A helyiség adottságaitól függõen négy kifúvási irány választható. Az anemosztát befúvásra illetve elszívásra egyaránt alkalmazható. 2

4 Rendelési információk Rendelési kulcs Alapkivitel esetén nem kell megadni / / / / / DQ-2-AG L x H M1 0 P1 RAL 9016 Típus DQ ADQ IEOEP nincs variáció rendelésnél kérjük a RAL színkódot megadni 1 Kifúvási 2 irányok 3 4 Alapkivitel Szabályozó A AG IEOEP IEOEP IEOEP 0 alapkivitel DQ RAL 9010 ( tiszta fehér ) ADQ E 6 - C - 0 P1 RAL színre festve S2 ADQ eloxálva E 4 - C - 31-tõl C - 35-ig Gyártási méret lásd 3. oldal IEOEP 0 beépítõkeret nélkül M1 beépítõkerettel Kiírási szöveg Mennyezeti anemosztát négyszög alakú frontlappal, vízszintes levegõbevezetésre, a kifúvási irányok 1-4-ig választhatók. Az anemosztát körbeutó keretbutó keretbõl és a hézagmentesen beépített, rögzített légterelõ lamellákból áll. A frontlap rögzítése a beépítés helyszínén csavarral történik, körbefutó tömítéssel. A diffúzorosan kialakított fix lamellák gondoskodnak a levegõ horizontális irányú bevezetésérõl. Igény szerint szállítható frontoldalról állítható, ellentétesen mozgó lamellás mennyiségszabályozóval. Anyag DQ: A frontlap és a mennyiségszabályozó anyaga acéllemez A frontlap tiszta fehér (RAL9010) színû porszórt festéssel ellátott, a mögé épített mennyiségszabályozó fekete (RAL9005) beégetett lakkozással ellátott, a DIN szabvány szerinti 100 órás rozsdásodás elleni védelemmel. A beépítõkeret anyaga horganyzott acéllemez. Anyag ADQ: A frontlap anyaga extrudált alumínium profil natúr eloxálva ( E6- C-0 ), a mögé épített mennyiségszabályozó fekete (RAL9005) beégetett lakkozással ellátott, a DIN szabvány szerinti 100 órás rozsdásodás elleni védelemmel. A beépítõkeret anyaga horganyzott acéllemez. Rendelési példa Gyártó: TROX Típus: DQ AG / 573 x 364 A változtatás jogát fenntartjuk Minden jog fenntartva. Gebrüder Trox GmbH (09/2001) 9

5 Légtechnikai adatok Példa méretezési alapadatok: Típus ADQ - 4 / 673 x 464 Befúvónkénti légmennyiség V t = 550 l/s Lásd 4. oldal táblázat: A eff.g = 0,0940 m 2 A eff. = 0,0168 m 2 A eff. = 0,0302 m 2 Lásd 5. diagram: V = 190 l/s V = 85 l/s 5 Diagram V [m 3 /h] = V [l/s] x 3,6 V (l/s) V t i(l/s) A eff.t i(m 2 ) A eff.g (m 2 ) 8

6 Típusok Méretek Anyag Beépítés Típusok A DQ és ADQ sorozat frontlapja áll a furatokkal ellátott keretbõl, és a diffúzorosan kialakított rögzített légterelõ lamellákból. A kifúvási irány az igényekhez igazodóan 1-4 irányú lehet. Igény szerint a befúvóhoz frontoldalról állítható, ellentétesen mozgó lamellás mennyiségszabályozót szállít a TROX. A DQ típus anyaga A frontlap és a mögé épített mennyiségszabályozó anyaga acéllemez. A frontlap tiszta fehér (RAL9010) színben porszórt festéssel ellátott, a mögé épített mennyiség szabályozó fekete (RAL9005) beégetett lakkozással készül. A beépítõkeret anyaga horganyzott acéllemez. Az ADQ típus anyaga A frontlap extrudált alumíniumprofilból készül, natúr eloxálva E6-C-0. A mögé épített mennyiség szabályozó fekete (RAL9005) beégetett lakkozással készül. A beépítõkeret anyaga horganyzott acéllemez. Beépítés A beépítés történhet közvetlenül a légcsatorna kivágásra, vagy beépítõkerettel például épített légcsatornára. A vízszintes levegõbevezetéshez célszerû a befúvót sima álmennyezetbe szerelni. Szállítható méretek DQ - - A ADQ - - A DQ - - AG ADQ - - AG L x H L 1 x H 1 L 2 x H 2 (mm) (mm) (mm) 473 x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x 191 1) 464 x x x 391 1) 964 x x x 391 1) 564 x x x 491 1) 1164 x x x 391 1) 589 x x x 516 1) 1214 x x x 391 1) Különösen ajánlott mennyezeti raszterhez! H/L H 2 /L 2 H/L H 2 /L 2 25 H 1 /L 1 25 DQ - 1 ADQ - 1 H 1 /L 1 DQ ADQ Beépítési helyigény beépítõkeret nélkül H - 6 / L - 6 mm 3

7 Kifúvási irányok Effektív levegõkilépési felület Kifúvási irányok L x H A eff.g A eff.t A eff.t A eff.t A eff.t (mm) (m 2 ) (m 2 ) (m 2 ) (m 2) (m 2) 1) 473 x 264 0,036 0,0180 0,0158 0,0136 2) 573 0,045 0,0225 0,0203 0,0181 2) 673 0,054 0,0270 0,0248 1) 0,0044 0,0226 2) 873 0,072 0,0360 0,0338 0,0316 2) ,090 0,0450 0,0428 0,0406 2) ,108 0,0540 0,0518 0,0496 1) 573 x 364 0,063 0,0315 0,0269 0,0222 1) 673 0,075 0,0375 0,0329 1) 0,0093 0,0282 2) 873 0,101 0,0505 0,0459 0,0412 2) ,126 0,0630 0,0584 0,0537 2) ,152 0,0760 0,0714 0,0667 1) 673 x 464 0,094 0,0470 0,0386 0,0302 1) 873 0,125 0,0625 0,0541 1) 0,0168 0,0457 2) ,156 0,0780 0,0696 0,0612 2) ,188 0,0940 0,0856 0,0772 1) 873 x 564 0,157 0,0785 0,0647 0,0509 1) ,196 0,0980 0,0842 1) 0,0276 0,0704 2) ,236 0,1180 0,1042 0,0904 1) 464 x 464 0,068 0,0340 0,0256 1) 0,0168 0,0172 2) 964 0,152 0,0760 0,0676 0,0592 1) 564 x 564 0,110 0,0550 0,0412 1) 0,0276 0,0274 2) ,237 0,1185 0,1047 0,0909 L 1 DQ - 1, ADQ L 1 DQ - 2, ADQ H 1 H 1 H 1 1) 589 x 589 0,123 0,0615 0,0461 1) 0,0308 0,0307 2) ,267 0,1335 0,1181 0,1027 1) Légtechnikai adatokat a 4 diagram tartalmazza! 2) Légtechnikai adatokat a 3 diagram tartalmazza! L 1 DQ - 3, ADQ H 1 4 L 1 DQ - 4, ADQ - 4 4

8 Jelmagyarázat Mûszaki adatok Korrekciós értékek A eff.g A eff.g (m 2 ) 0,005 0,01 0,02 0,05 0,1 0,2 0,4 L WA / L W NC Jelmagyarázat 1 Hangteljesítmény és nyomásveszteség V t (l/s): befúvónkénti légmennyiség V t (m 3 /h): befúvónkénti légmennyiség V (l/s): részlégmennyiség befúvónként a befúvási felületekre V (m 3 /h): vonatkoztatva,, és A (m): két befúvó közötti távolság X (m): a befúvó tengelye és a fal közötti távolság H 1 (m): a beépítési magasság és a tartózkodási zóna közötti magasság v - H1 (m/s): idõben átlagos áramlási sebesség két befúvó között H 1 távolságban a mennyezettõl. L (m): befúvótól mért távolság L = X + H 1 v - L (m/s): idõben átlagos áramlási sebesség a fal mellett t Z (K): hõmérsékletkülönbség a helyiség és a befúvási hömérséklet között t L (K): A/2 + H 1 illetve L = X + H 1 távolságban a hõmérséklet különbség a helyiség és a légsugár hõmérséklete között A eff.g (m 2 ): effektív teljes levegõkilépési szabad keresztmetszet A eff.t (m 2 ): effektív rész szabad felület i a légsugár teljes légmennyisége : Indukció = befújt légmennyiség v eff (m/s): effektív levegõkilépési sebesség p t (Pa): összes nyomásveszteség L WA (db(a)): A-értékre vonatkoztatott hangteljesítmény szint L W NC : a hangteljesítmény spektrum betartandó határgörbéje L W NR : L W NR = L W NC + 2 L pa, L pnc : A-érték illetve a hangnyomásszint NC-görbéje a helyiségben L pa L WA 8 db L pnc L W NC 8 db Nyomásveszteség p t (Pa) H 1 (m) L WNC L WA (db (A)) V eff (m/s) 2 Áramlási sebesség két befúvó között Mennyiségszabályozó állás v - H1 (m/s) 5

9 V eff (m/s) Légtechnikai adatok Példa méretezési alapadatok: Típus ADQ - 2 távolság a befúvótól L = 10 m befúvónkénti légmennyiség V t = 300 l/s részenkénti légmennyiség V t/2 V = 150 l/s áramlási sebess v - L = 0,4 m/s befúvási hõmérsékletkülönbség t Z = 6 K Adatok a 3. diagramból: A eff.t = 0,037 m 2 i = 17 t L / t Z = 0,095 t L = 0,095 x 6 = 0,57 K Adatok a 4. oldalon található táblázatból: A eff.t = 0,037 m 2 A eff.t 0,036 m 2 L x H = 873 x 264 mm,, részek felülete és a DQ - 1 / ADQ - 1, ha L / H > 2,1. 3 Diagram V [m 3 /h] = V [l/s] x 3,6 V ill V t (l/s) v - L m/s A eff.g ill. A eff.t (m 2 ) L ill. A (m) 2 t L t Z t L t Z 6

10 Légtechnikai adatok A felület független az L/H aránytól. Az,, felületek és a DQ - 1 / ADQ - 1 esetén, ha L / H < 2,1, Diagramm 4 4 V [m 3 /h] = V [l/s] x 3,6 V ill V t (l/s) V eff (m/s) v - L m/s A eff.g ill. A eff.t (m 2 ) L ill. A (m) 2 t L t Z t L t Z 7
