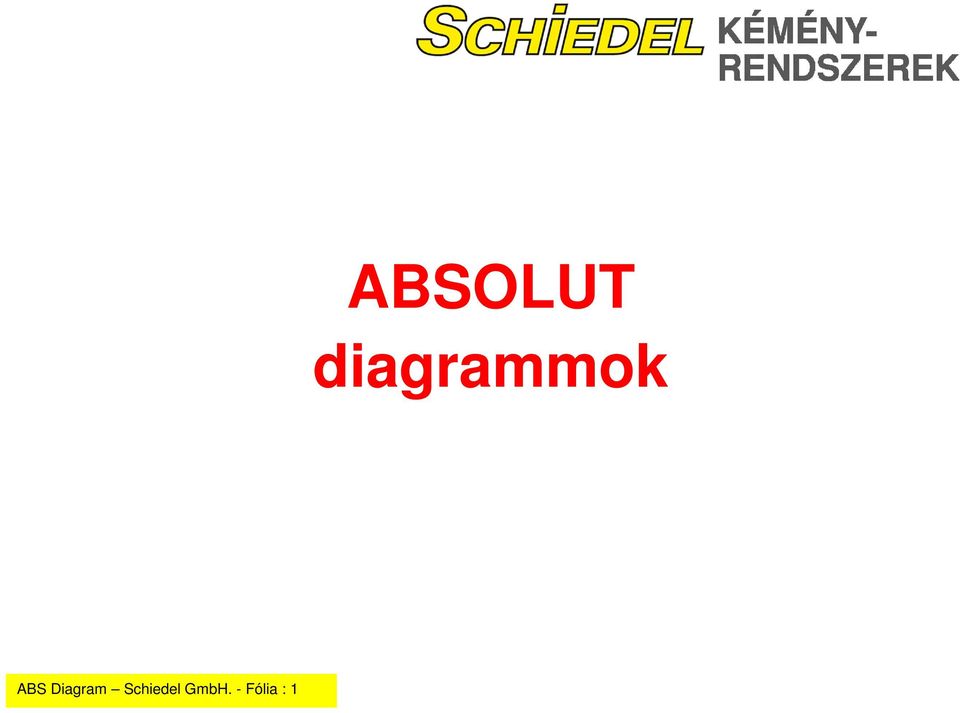

1 ABSOLUT diagrammok ABS Diagram Schiedel GmbH. - Fólia : 1

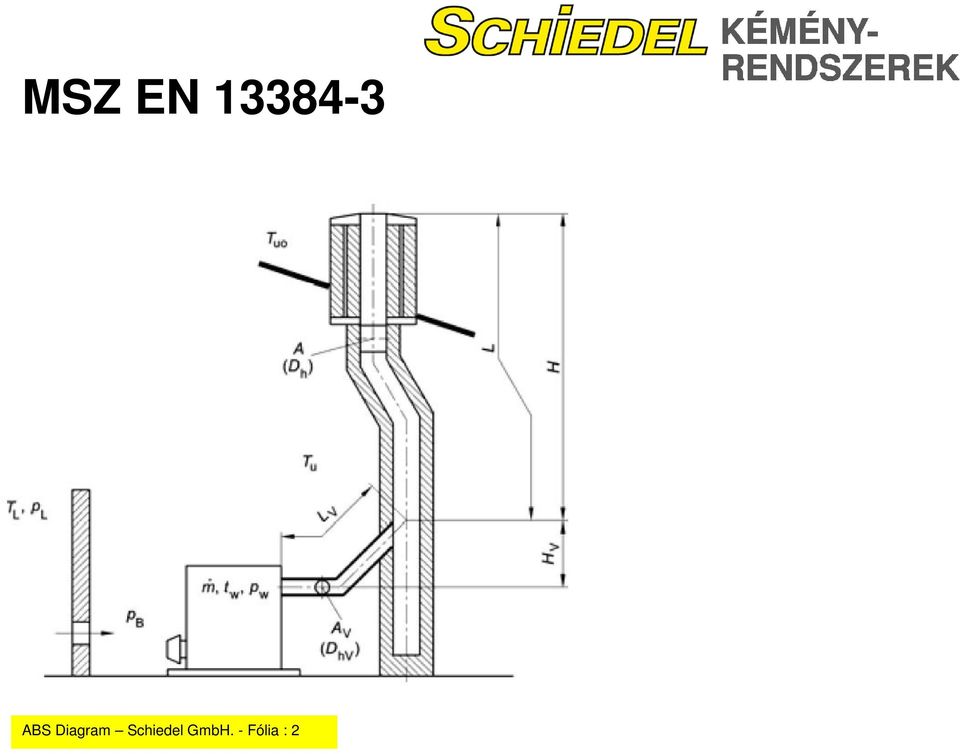

2 MSZ EN ABS Diagram Schiedel GmbH. - Fólia : 2

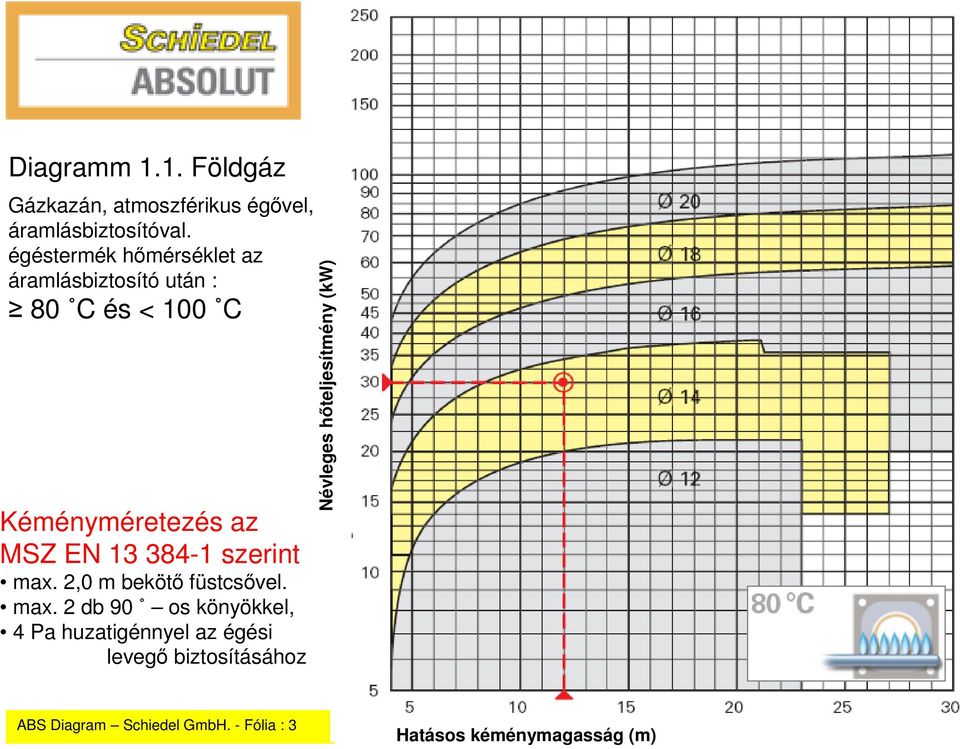

3 Diagramm 1.1. Földgáz Gázkazán, atmoszférikus égővel, áramlásbiztosítóval. az áramlásbiztosító után : 80 C és < 100 C ABS Diagram Schiedel GmbH. - Fólia : 3

4 Diagramm 1.2. Földgáz Gázkazán, atmoszférikus égővel, áramlásbiztosítóval. az áramlásbiztosító után : 100 C és < 120 C ABS Diagram Schiedel GmbH. - Fólia : 4

5 Diagramm 1.3. Földgáz Gázkazán, atmoszférikus égővel, áramlásbiztosítóval. az áramlásbiztosító után : 120 C és < 140 C ABS Diagram Schiedel GmbH. - Fólia : 5

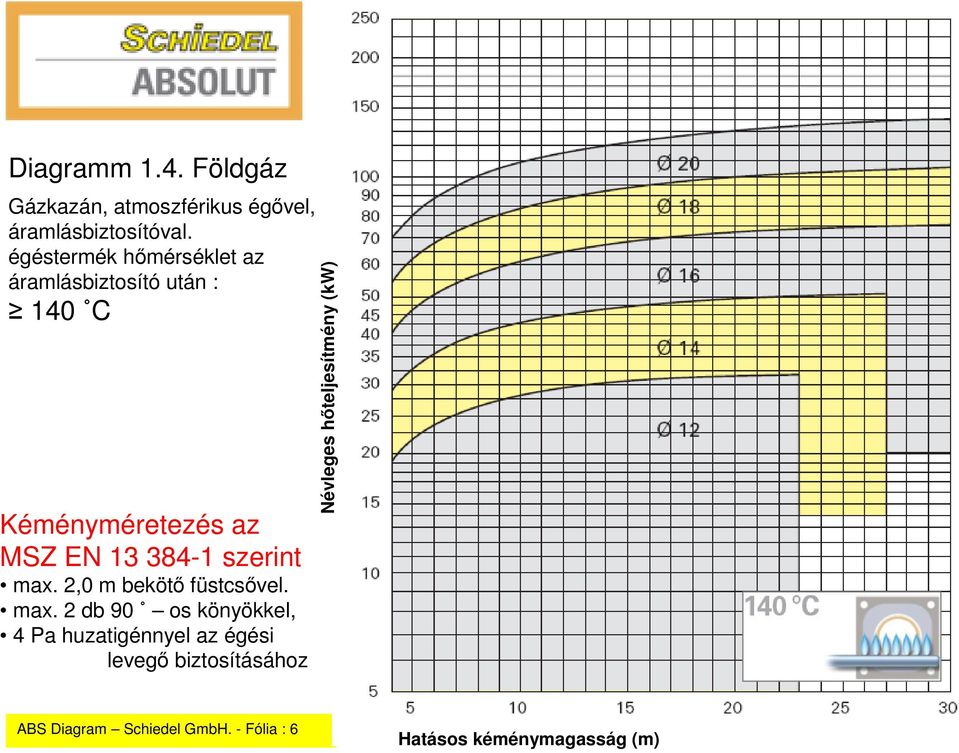

6 Diagramm 1.4. Földgáz Gázkazán, atmoszférikus égővel, áramlásbiztosítóval. az áramlásbiztosító után : 140 C ABS Diagram Schiedel GmbH. - Fólia : 6

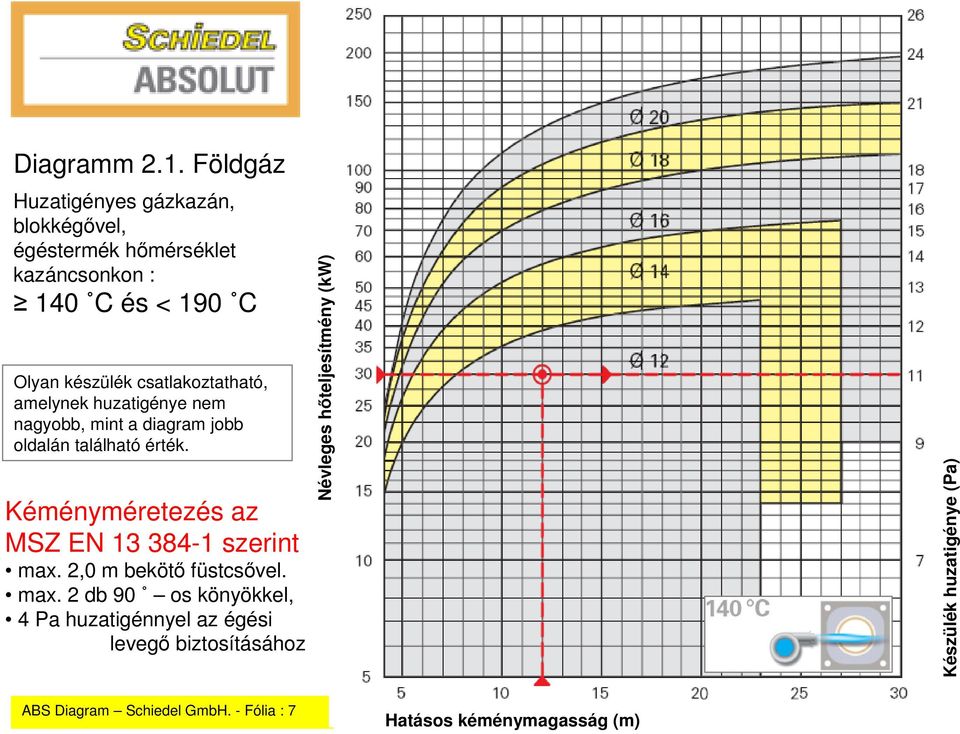

7 Diagramm 2.1. Földgáz Huzatigényes gázkazán, blokkégővel, 140 C és < 190 C Olyan készülék csatlakoztatható, amelynek huzatigénye nem nagyobb, mint a diagram jobb oldalán található érték. Készülék huzatigénye (Pa) ABS Diagram Schiedel GmbH. - Fólia : 7

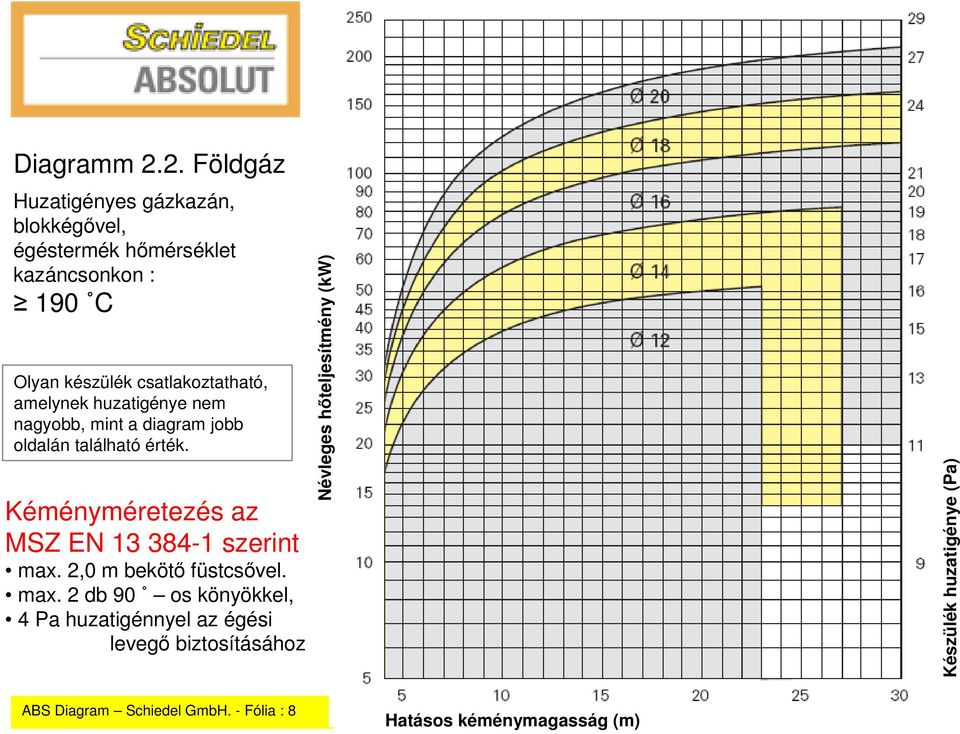

8 Diagramm 2.2. Földgáz Huzatigényes gázkazán, blokkégővel, 190 C Olyan készülék csatlakoztatható, amelynek huzatigénye nem nagyobb, mint a diagram jobb oldalán található érték. Készülék huzatigénye (Pa) ABS Diagram Schiedel GmbH. - Fólia : 8

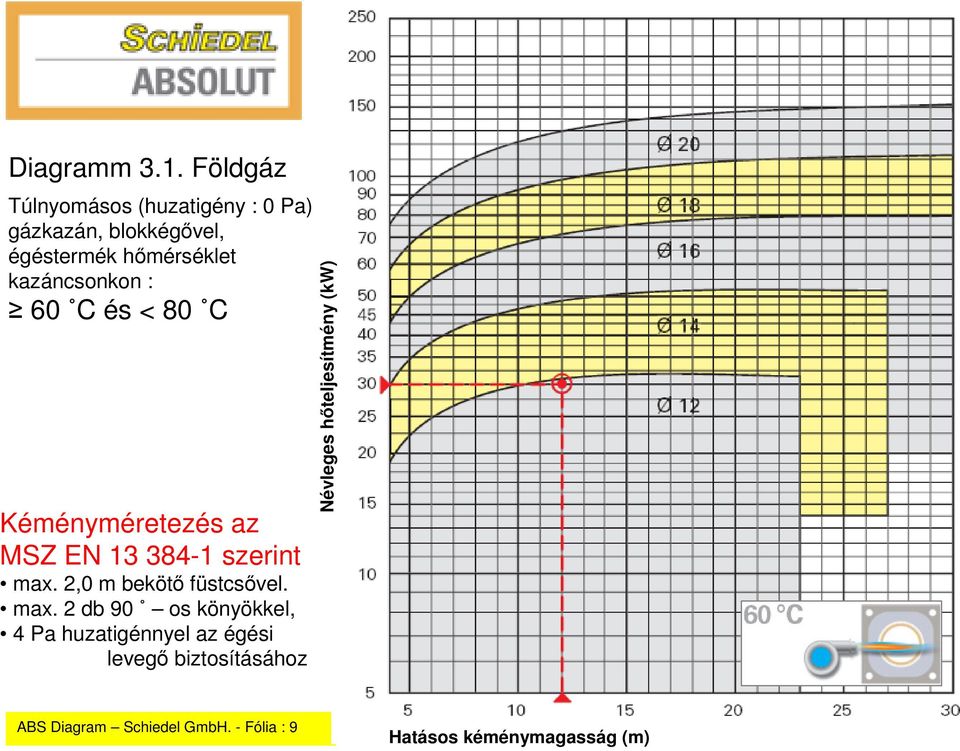

9 Diagramm 3.1. Földgáz Túlnyomásos (huzatigény : 0 Pa) gázkazán, blokkégővel, 60 C és < 80 C ABS Diagram Schiedel GmbH. - Fólia : 9

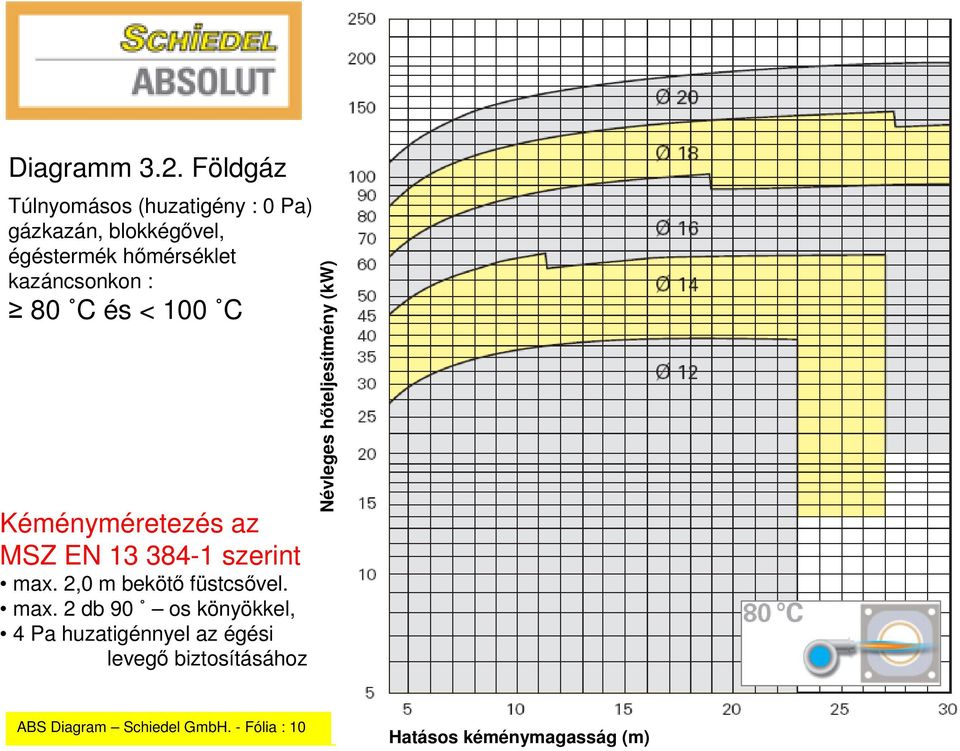

10 Diagramm 3.2. Földgáz Túlnyomásos (huzatigény : 0 Pa) gázkazán, blokkégővel, 80 C és < 100 C ABS Diagram Schiedel GmbH. - Fólia : 10

11 Diagramm 3.3. Földgáz Túlnyomásos (huzatigény : 0 Pa) gázkazán, blokkégővel, 100 C és < 140 C ABS Diagram Schiedel GmbH. - Fólia : 11

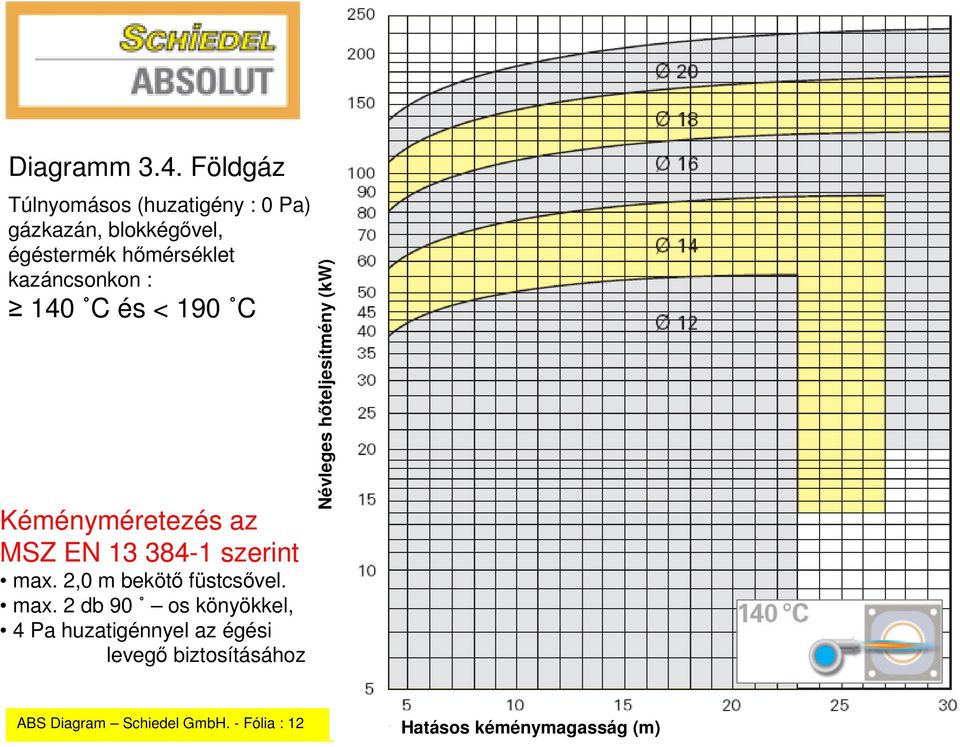

12 Diagramm 3.4. Földgáz Túlnyomásos (huzatigény : 0 Pa) gázkazán, blokkégővel, 140 C és < 190 C ABS Diagram Schiedel GmbH. - Fólia : 12

13 Diagramm 3.5. Földgáz Túlnyomásos (huzatigény : 0 Pa) gázkazán, blokkégővel, 190 C ABS Diagram Schiedel GmbH. - Fólia : 13

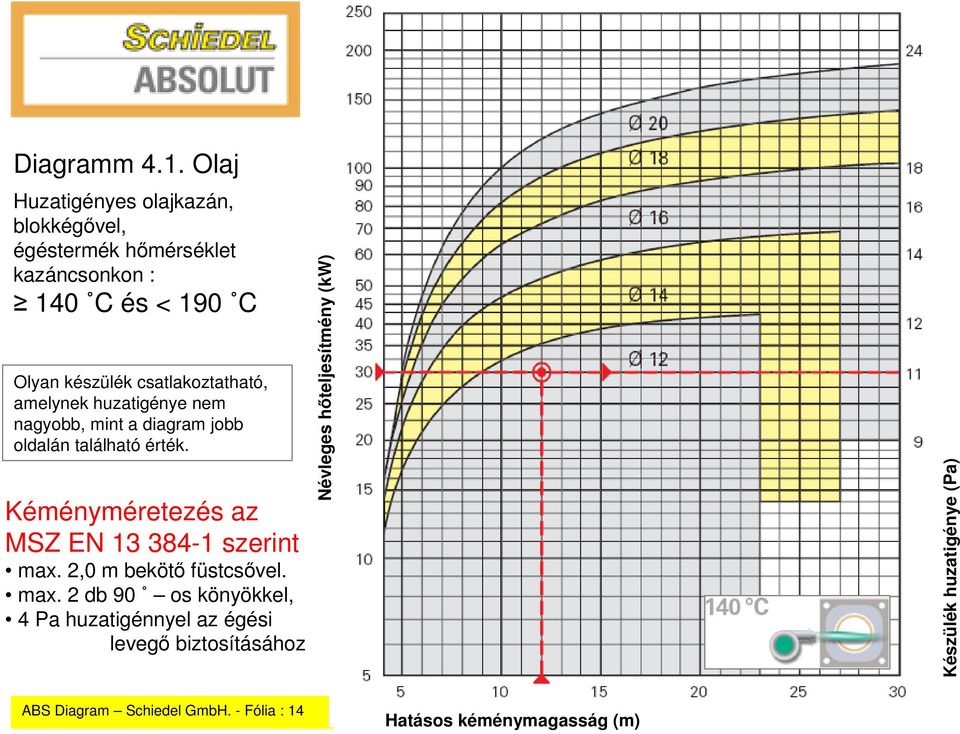

14 Diagramm 4.1. Olaj Huzatigényes olajkazán, blokkégővel, 140 C és < 190 C Olyan készülék csatlakoztatható, amelynek huzatigénye nem nagyobb, mint a diagram jobb oldalán található érték. Készülék huzatigénye (Pa) ABS Diagram Schiedel GmbH. - Fólia : 14

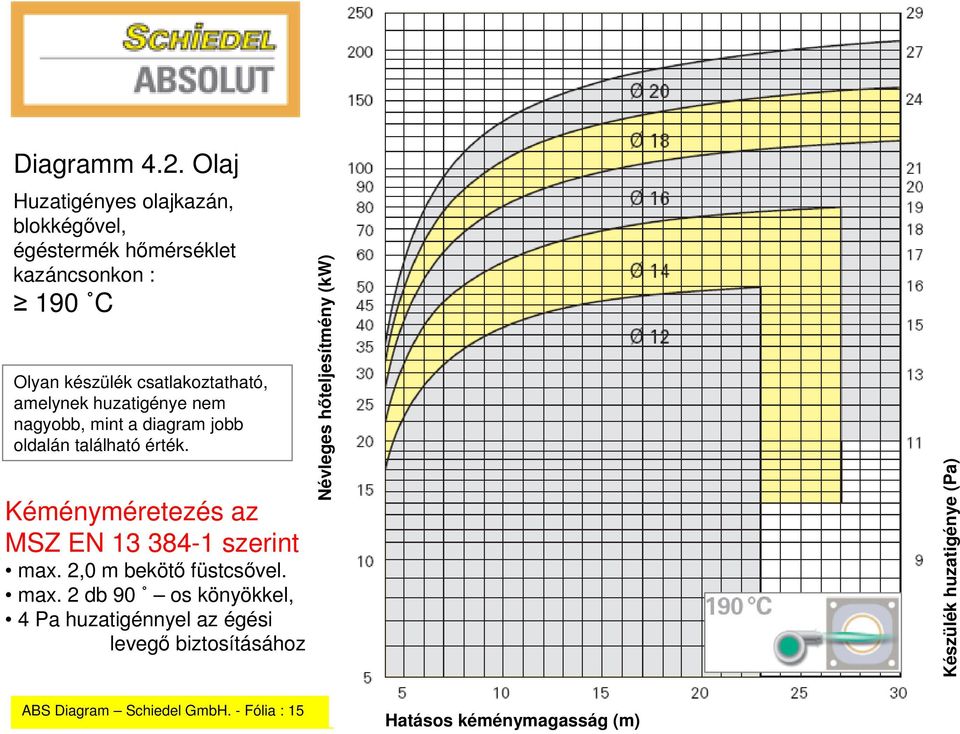

15 Diagramm 4.2. Olaj Huzatigényes olajkazán, blokkégővel, 190 C Olyan készülék csatlakoztatható, amelynek huzatigénye nem nagyobb, mint a diagram jobb oldalán található érték. Készülék huzatigénye (Pa) ABS Diagram Schiedel GmbH. - Fólia : 15

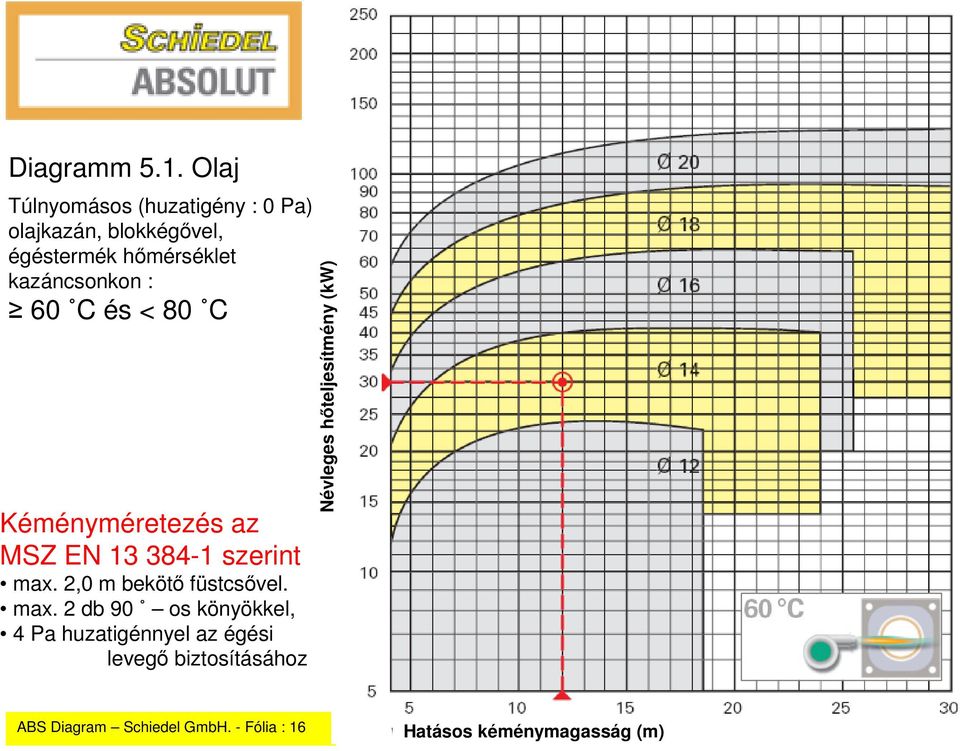

16 Diagramm 5.1. Olaj Túlnyomásos (huzatigény : 0 Pa) olajkazán, blokkégővel, 60 C és < 80 C ABS Diagram Schiedel GmbH. - Fólia : 16

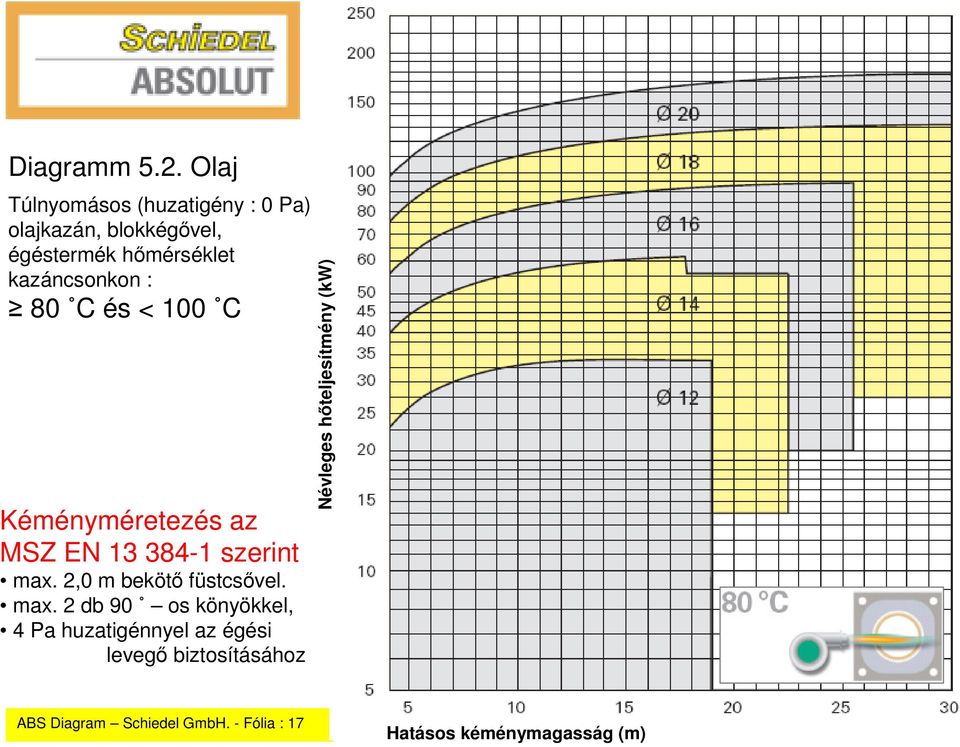

17 Diagramm 5.2. Olaj Túlnyomásos (huzatigény : 0 Pa) olajkazán, blokkégővel, 80 C és < 100 C ABS Diagram Schiedel GmbH. - Fólia : 17

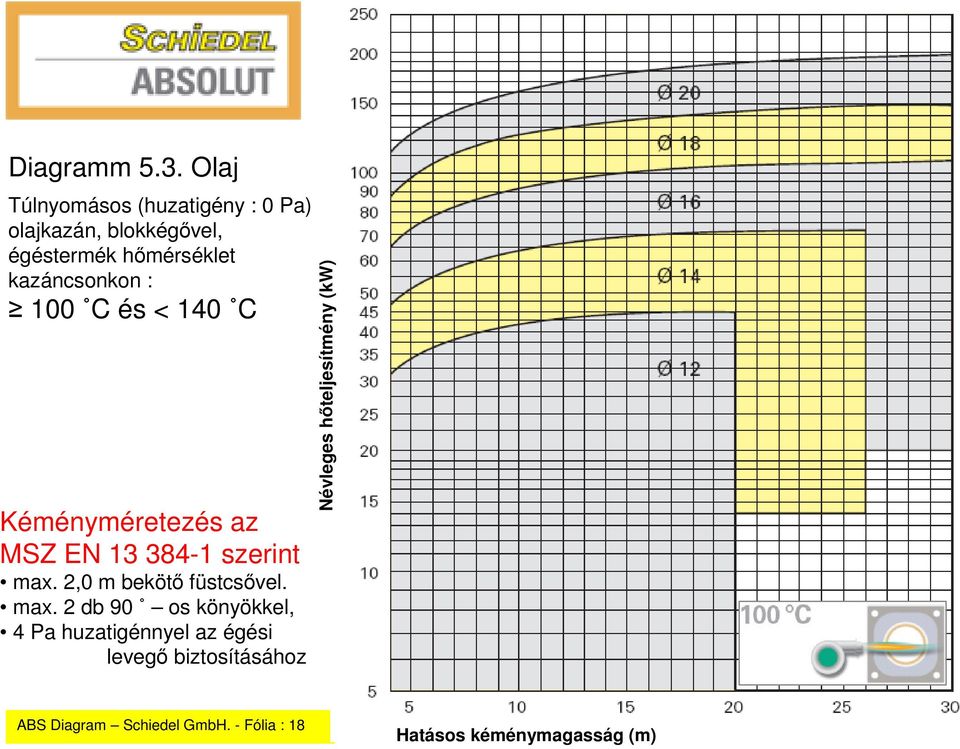

18 Diagramm 5.3. Olaj Túlnyomásos (huzatigény : 0 Pa) olajkazán, blokkégővel, 100 C és < 140 C ABS Diagram Schiedel GmbH. - Fólia : 18

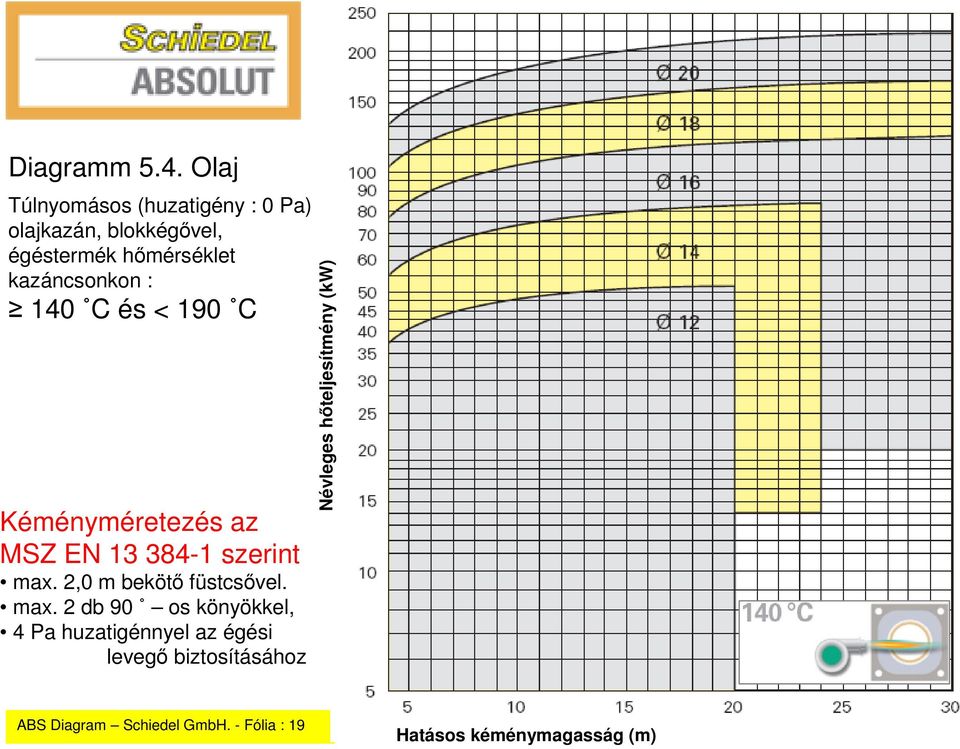

19 Diagramm 5.4. Olaj Túlnyomásos (huzatigény : 0 Pa) olajkazán, blokkégővel, 140 C és < 190 C ABS Diagram Schiedel GmbH. - Fólia : 19

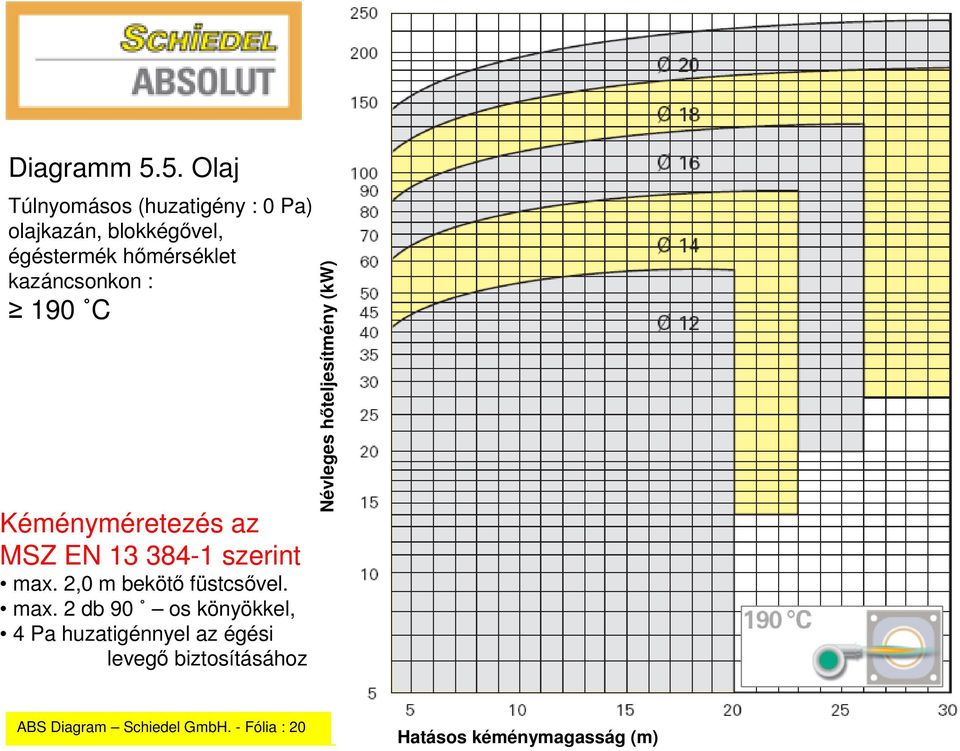

20 Diagramm 5.5. Olaj Túlnyomásos (huzatigény : 0 Pa) olajkazán, blokkégővel, 190 C ABS Diagram Schiedel GmbH. - Fólia : 20

21 Diagramm 6.1. Szén Szén, vagy koksztüzelésű kazán, 240 C Olyan készülék csatlakoztatható, amelynek huzatigénye nem nagyobb, mint a diagram jobb oldalán található érték. Készülék huzatigénye (Pa) ABS Diagram Schiedel GmbH. - Fólia : 21

22 Diagramm 6.2. Fa Fatüzelésű kazán, 240 C Olyan készülék csatlakoztatható, amelynek huzatigénye nem nagyobb, mint a diagram jobb oldalán található érték. Készülék huzatigénye (Pa) ABS Diagram Schiedel GmbH. - Fólia : 22

23 Diagramm 7.1. Fa-pellet Fa-pellet tüzelésű kazán, 140 C és < 190 C Olyan készülék csatlakoztatható, amelynek huzatigénye nem nagyobb, mint a diagram jobb oldalán található érték. Készülék huzatigénye (Pa) ABS Diagram Schiedel GmbH. - Fólia : 23

24 Diagramm 7.2. Fa-pellet Fa-pellet tüzelésű kazán, 190 C Olyan készülék csatlakoztatható, amelynek huzatigénye nem nagyobb, mint a diagram jobb oldalán található érték. Készülék huzatigénye (Pa) ABS Diagram Schiedel GmbH. - Fólia : 24

25 Diagramm 8.1. Kandalló Nyitott tűztérnyílású kandalló, égéstermék csonkon : 80 C Figyelem! A levegőcsatorna diagram szerinti keresztmetszete csak akkor elég, ha a kandallós helyiség légteréből más elszívó berendezés nem von el levegőt! max. 1,5 m bekötő füstcsővel. 1 db könyökkel ABS Diagram Schiedel GmbH. - Fólia : 25

26 Diagramm 9.1. Zárt égésterű és kondenzációs gázkazán, ellenáramú üzemmód Égéstermék hőmérséklet égéstermék csonkon : 30 C max. 1 db 90 os könyökkel. Depressziós (huzat hatása alapján történő) kéményméretezéssel ABS Diagram Schiedel GmbH. - Fólia : 26 Ellenáramú üzem

27 Diagramm 9.2. Zárt égésterű és kondenzációs gázkazán, egyenáramú üzemmód Égéstermék hőmérséklet égéstermék csonkon : 30 C max. 1 db 90 os könyökkel, Depressziós (huzat hatása alapján történő) kéményméretezéssel ABS Diagram Schiedel GmbH. - Fólia : 27 Egyenáramú üzem

28 Kivonat a Schiedel Kft. által a tüzeléstechnikai Vállalatok igazgatóihoz márciusában eljuttatott levélből: Amennyiben a diagramokon részletezett műszaki feltételek teljesülnek, és a megfelelő diagram szerint kerül az adott kémény méretezésre, a választott keresztmetszet megfelelőségéért a Schiedel Kft vállalja a felelősséget. ABS Diagram Schiedel GmbH. - Fólia : 28
