1 T 2.3/9/HU/1 Flexibilis csatlakozódoboz FLEXTRO típus Mennyezeti anemosztátokhoz The art of handling air

2 Tartalom Leírás Innováció 3 Kialakítások méretek 4 Beépítés Beszabályozás 5 Levegő befúvók 6 Jelmagyarázat Gyorskiválasztó 7 Megrendelési információk 8 FLEXTRO típus Csatlakozó csonk Légmennyiség szabályozó Duplaajakos tömítés Rögzítőcsavar Levegő elosztó elem (csak befúvó kivitel esetén) Függesztő fül Kereszttartó a frontlap rögzítéséhez Fém merevítőrúd Merevító rúd rögzítő klipsz 2

3 Innováció A FLEXTRO csatlakozódoboz innovatív koncepciója optimálisan egyesíti a légtechnikai funkciót és a szállítási, raktározási kezelhetőséget. Különböző megjelenésű frontlapok felszerelését teszi lehetővé minden álmennyezet típushoz. A csatlakozódoboz szállítás és tárolás során a lehető legkisebb helyet igényli. A csatlakozódoboz néhány mozdulattal készre szerelhető, beépíthető. Az egyedi alakjának és az új fejlesztésű levegő elosztó elemnek köszönhetően a levegőáramlás a csatlakozó dobozon belül kedvező rááramlást tesz lehetővé a frontlapra. Köszönhetően ennek kedvező átöblítést tesz lehetővé a helyiség számára. A duplaajakos tömítéssel rendelkező csatlakozó csonk jó légzárású kapcsolatat tesz lehetővé a légtechnikai rendszerrel, valamint a beépített szabályozó elem megkönnyíti a beszabályozást. Előnyök 50 % súlycsökkenés és hozzávetőlegesen 60% tárolási és szállítási helyigény a hagyományos csatlakozódobozokhoz képest Egyszerű szállítás, egyszerű és gyors összeszerelés Új fejlesztésű levegő elosztó elem, mely optimális levegő rááramlást biztosít a befúvó frontlapra Akusztikailag optimalizált beszabályozó elem Csatlakozó csonk duplaajakos tömítéssel Szállításkori állapot Hagyományos csatlakozódoboz a méretek összehasonlíthatóságához Beépítésre kész állapot FLEXTRO csatlakozódoboz mennyezeti befúvóval (VDW frontlappal) 3

4 Kialakítások méretek Tulajdonságok Kör alakú és négyszög alakú frontlapok számára Befúvásra vagy elszívásra Álmennyezetbe történő beépítésre Minden mennyezeti típushoz alkalmazható Csatlakozó csonk a vízszinteshez képest 30 -os szögben Szabályozó szelep ig állítható 15 -os lépésekben Műanyag elemek lángálló anyagból, alkalmazkodva a németországi építési előírásokhoz Szerkezeti ismérvek Csatlakozó csonk névleges méret 250 mm, duplaajakos tömítéssel, alkalmasan az EN 1506 vagy EN szabványok szerinti légvezetékekhez történő csatlakozáshoz Négy függesztő füllel a födémhez történő rögzítéshez (megrendelő feladata) Szállításkori magassági méret 145 mm (-R) vagy 110 mm (-Q) Súly ca. 4 kg Flexibilis csatlakozódoboz Diffúzor frontlap Kör Négyszögletes Alkalmazás Befúvás Elszívás Befúvás Elszívás Megrendelési kód -R-Z -R-A -Q-Z -Q-A Anyagok Felfogató keret horganyzott acéllemezből, merevítőrúd és kereszttartó horganyzott acélból Csatlakozó csonk, csonk szerelő lap és a szabályozó elem anyaga ABS műanyag, UL 94, lángálló (V0) A csatlakozódoboz flexibilis oldalfalai bevont poliésztergyapotból a DIN 4102 szerinti B1 építőanyag osztályban Légelosztó elem anyaga szintetikus szövet Méretek FLEXTRO-R... FLEXTRO-Q Ø248 Ø Szállításkori állapot Ø400 Ø600 Az ábrán FLEXTRO-R.../600 látható 4

5 Beépítés Beszabályozás A csatlakozódoboz összeszerelése, rögzítése és a légtechnikai rendszerhez történő csatlakozása a megrendelő feladata. Az összeszerelési és beépítési munkákat csak szakképzett személy végezheti. Minden, a munkaterületre érvényes előírást be kell tartani. A csatlakozódoboz négy rögzítő füllel rendelkezik a mennyezethez történő rögzítéshez. Csak minősített rögzítő elemeket szabad használni. A csatlakozódoboz légtechnikai rendszerhez történő csatlakozására általában flexibilis légcsatornát alkalmaznak. A duplaajakos tömítés jó légtömörségű kapcsolatot tesz lehetővé. Külön tömítőanyag alkalmazása nem szükséges. Beépítés raszteres álmennyezetbe A flexibilis csatlakozódoboz a mennyezetről függesztve építendő be. Az álmennyezeti lapok rögzítése független az anemosztát frontlap és csatlakozódoboz rögzítésétől. A diffúzor frontlap az álmennyezet zárását követően helyezendő fel. Beépítés gipszkarton álmennyezetbe A flexibilis csatlakozódoboz a mennyezetről függesztve építendő be. A gipszkarton lapokat az anemosztáttól függetlenül kell rögzíteni. A diffúzor frontlap beépíthető a gipszkarton lappal egysíkban, vagy úgy, hogy rátakar arra (lásd alsó ábra). Beépítés T-tartós álmennyezetbe A flexibilis csatlakozódoboz a mennyezetről függesztve építendő be. Amikor az álmennyezet elkészült a diffúzor frontlap a T profil alá szerelendő. Légmennyiség szabályozás Ha több anemosztát kerül egy szabályozóval ellátott ágra beszabályozás lehet szükséges. A beszabályozáskor a diffúzor frontlapot a központi csavar oldásával el kell távolítani, hogy a szabályozó hozzáférhető legyen, a beszabályozás ezután a szabályozó lap beállításával történik, mely állítható 0 és 90 között 15 -os lépésekben. Beépítés függesztett álmennyezeti rendszerekbe Légmennyiség szabályozás Nyitva, 0 Raszteres álmennyezet Zárva, 90 Gipszkarton álmennyezet T tartós álmennyezet Légcsatorna Függesztő fül Diffúzor frontlap Szabályozó szelep Matrica a szabályozó lap pozíciójának jelölésére Állító kar 5

6 Levegő befúvók A FLEXTRO csatlakozó doboz alkalmas a központi csavaros rögzítésű frontlapok széles skálájának a felszerelésére. A megrendelő választhat kör vagy négyszög alakú frontlap közül. A különböző frontlapok - mérés alapú - akusztikai és áramlástechnikai adatai megtalálhatók jelen kiadványunkban. Egyéb frontlap is alkalmazható (áramlástechnikai és akusztikai adatok nem állnak rendelkezésre). Részletesebb információ a diffúzor típusának megfelelő műszaki termékismertetőben található. FLEXTRO-R FLEXTRO-Q FLEXTRO-hoz alkalmazható frontlapok R 400L R 400H FD-R 600 FD-R 625 VDW-R VDW-R FLEXTRO - R R 600 TDF-R 600 TDF-R 625 TDV-R 600 TDV-R 625 Q 600 Q 625 FD-Q 600 FD-Q 625 VDW-Q VDW-Q FLEXTRO - Q DLQ 600 DLQ 625 ADLQ 600 ADLQ 625 TDF-Q 600 TDF-Q 625 TDV-Q 600 TDV-Q 625 6

7 Jelmagyarázat Gyorskiválasztó Jelmagyarázat (l/s és m³/h) : Levegő térfogatáram (l/s és m³/h) : Minimális levegő térfogatáram Δp (Pa) : Összes nyomásveszteség L (db(a)) : A-értékre vonatkoztatott hangnyomásszint L (db(a)) : A-értékre vonatkoztatott hangteljesítményszint L : Hangteljesítményszint-spektrum betartandó határgörbéje (L L 6 db) Az akusztikai adatok hangteljesítményszint L db (A) mértékegységben vannak megadva. Tipikus helyiség csillapítás esetén 5 db/oct. korrekció figyelembe vételével a hangnyomásszint értéket kapjuk L L 5 db. Minden hangteljesítmény 1 pw -on alapul. Minden zajszint süketszobában került meghatározásra az EN ISO 5135 szerint. A műszaki adatok 1,2 kg/m³ levegő sűrűségre vonatkoznak A gyorskiválasztó segítségével történő kiválasztás gyors utat jelent az optimális megoldás felé. A gyakorlatban alkalmazott áramlástechnikai és akusztikai határértékeket veszi figyelembe. Nyomáskülönbség Hangteljesítményszint További részletesebb információ az internetes oldalunkról letölthető kiválasztó-méretező szoftverünk az Easy Product Finder segítségével áll rendelkezésére. Diffúzor típusa Légmennyiség és összes nyomáskülönbség meghatározott hangteljesítmény adatok esetén Korrekciós értékek különböző Nyitott szabályozószelep szabályozólap állásokhoz L = 30 db(a) L = 35 db(a) L = 40 db(a) L = 45 db(a) L = 50 db(a) Befúvás Δp Δp Δp Δp Δp Δp L + l/s m³/h l/s m³/h Pa l/s m³/h Pa l/s m³/h Pa l/s m³/h Pa l/s m³/h Pa db db R 400L ,3 2,1 0 0 R 400H ,5 2,4 0 1 R ,9 3, Q 600 Q 625 VDW VDW ,9 4, ,6 2,8 2 7 FD 600 FD ,5 2,4 1 2 TDF 600 TDF 625 TDV 600 TDV 625 DLQ / ADLQ 600 DLQ / ADLQ 625 Elszívás ,5 2, ,6 3, ,1 4, R 400L ,1 2,3 0 6 R 400H ,3 2,6 1 9 R ,6 4, Q 600 Q 625 VDW VDW ,9 5, ,0 6, FD 600 FD ,6 3, TDF 600 TDF 625 TDV 600 TDV 625 DLQ / ADLQ 600 DLQ / ADLQ ,2 3, ,4 3, ,3 7,

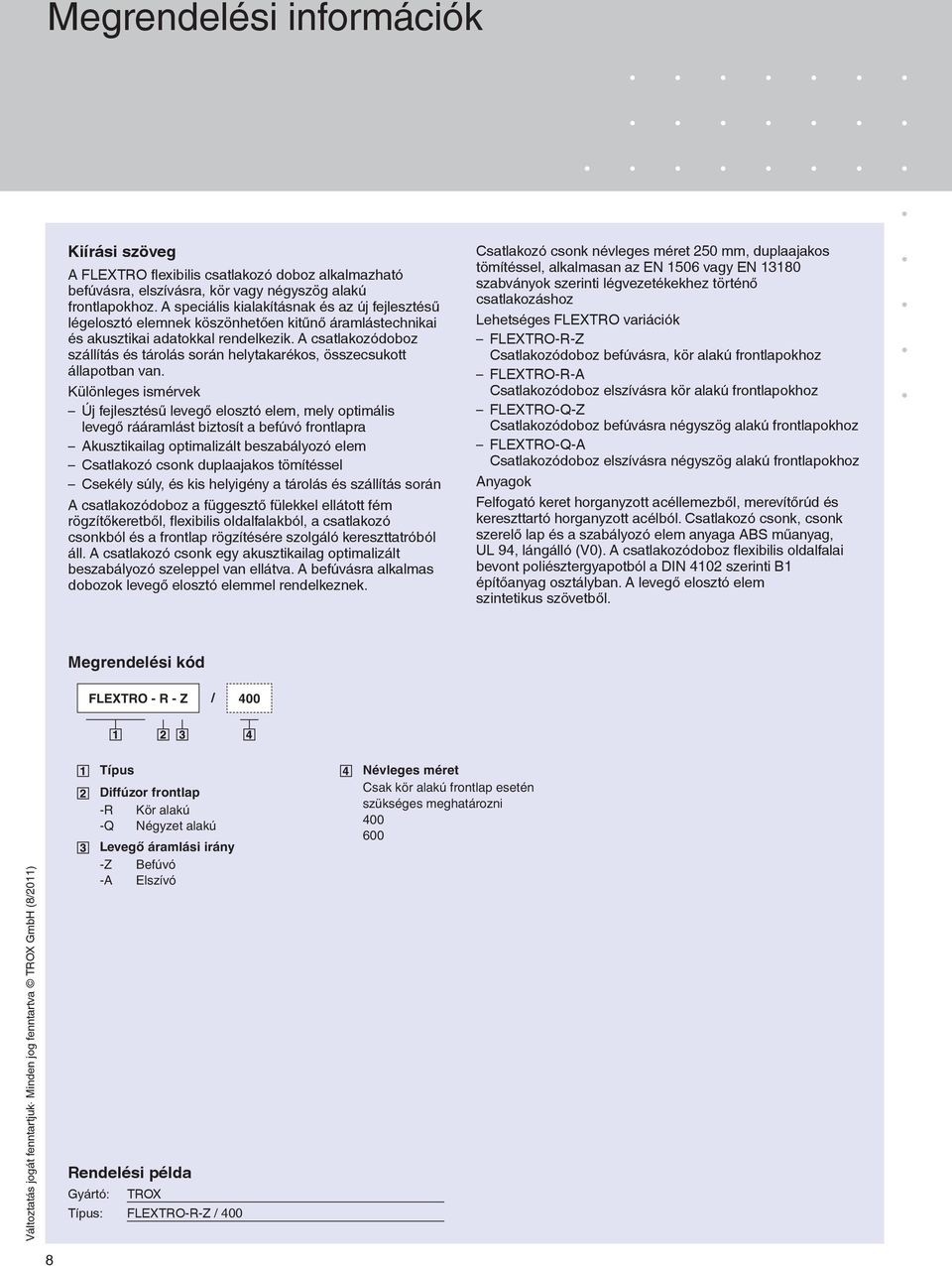

8 Megrendelési információk Kiírási szöveg A FLEXTRO flexibilis csatlakozó doboz alkalmazható befúvásra, elszívásra, kör vagy négyszög alakú frontlapokhoz. A speciális kialakításnak és az új fejlesztésű légelosztó elemnek köszönhetően kitűnő áramlástechnikai és akusztikai adatokkal rendelkezik. A csatlakozódoboz szállítás és tárolás során helytakarékos, összecsukott állapotban van. Különleges ismérvek Új fejlesztésű levegő elosztó elem, mely optimális levegő rááramlást biztosít a befúvó frontlapra Akusztikailag optimalizált beszabályozó elem Csatlakozó csonk duplaajakos tömítéssel Csekély súly, és kis helyigény a tárolás és szállítás során A csatlakozódoboz a függesztő fülekkel ellátott fém rögzítőkeretből, flexibilis oldalfalakból, a csatlakozó csonkból és a frontlap rögzítésére szolgáló kereszttatróból áll. A csatlakozó csonk egy akusztikailag optimalizált beszabályozó szeleppel van ellátva. A befúvásra alkalmas dobozok levegő elosztó elemmel rendelkeznek. Csatlakozó csonk névleges méret 250 mm, duplaajakos tömítéssel, alkalmasan az EN 1506 vagy EN szabványok szerinti légvezetékekhez történő csatlakozáshoz Lehetséges FLEXTRO variációk FLEXTRO-R-Z Csatlakozódoboz befúvásra, kör alakú frontlapokhoz FLEXTRO-R-A Csatlakozódoboz elszívásra kör alakú frontlapokhoz FLEXTRO-Q-Z Csatlakozódoboz befúvásra négyszög alakú frontlapokhoz FLEXTRO-Q-A Csatlakozódoboz elszívásra négyszög alakú frontlapokhoz Anyagok Felfogató keret horganyzott acéllemezből, merevítőrúd és kereszttartó horganyzott acélból. Csatlakozó csonk, csonk szerelő lap és a szabályozó elem anyaga ABS műanyag, UL 94, lángálló (V0). A csatlakozódoboz flexibilis oldalfalai bevont poliésztergyapotból a DIN 4102 szerinti B1 építőanyag osztályban. A levegő elosztó elem szintetikus szövetből. Megrendelési kód FLEXTRO - R - Z / 400 Változtatás jogát fenntartjuk Minden jog fenntartva TROX GmbH (8/2011) Típus Diffúzor frontlap -R Kör alakú -Q Négyzet alakú evegő áramlási irány -Z Befúvó -A Elszívó Rendelési példa Gyártó: TROX Típus: FLEXTRO-R-Z / 400 Névleges méret Csak kör alakú frontlap esetén szükséges meghatározni
