DVS. Acél elszívó légszelep ellenkerettel 124 A06.

Átírás

1 DVS cél elszívó légszelep ellenkerettel Elszívó légszelep állítható tárcsával és 50 mm-es szerelő hüvellyel. lkalmazási terület DVS falba vagy mennyezetbe építhető légszelep, épületen belüli levegő elszívásra nyaga cél Fehér, RL 9010 Préselt acél ház állítható tárcsával, horganyzott acél szerelőhüvellyel Rögzítés a szerelőhüvellyel lehetséges Qv (Lw 35 db()) DVS Qv (Lw 35 db()) DVS DVS DVS DVS DVS DVS DVS 06 DVS 1/2-2014/4/10 - H-H

2 Kiválasztási diagram cél elszívó légszelep ellenkerettel ( r ) ( r ) DVS Jelmagyarázat Qv = Légszállítás, l/s-ban Pt = Teljes nyomásveszteség, Pa-ban Lp = Hangnyomásszint, db()- ban r = Távolság a központi tárcsa és a ház között, mm-ben ( r ) ( r ) ( r ) ( r ) ØD [mm] ØN1 [mm] h [mm] ØN2 [mm] L [mm] DVS DVS DVS DVS DVS DVS DVS 2/2-2014/4/10 - H-H

3 P-DVS cél befúvó légszelep ellenkerettel Befúvó légszelep állítható tárcsával és 50 mm-es szerelő hüvellyel. lkalmazási terület P-DVS falba vagy mennyezetbe építhető légszelep, épületen belüli levegő befúvásra nyaga cél Fehér, RL 9010 Préselt acél ház állítható tárcsával, horganyzott acél szerelőhüvellyel Rögzítés a szerelőhüvellyel lehetésges Qv (Lw 35 db()) P-DVS Qv (Lw 35 db()) P-DVS P-DVS P-DVS P-DVS P-DVS P-DVS P-DVS 06 P-DVS 1/2-2014/4/10 - H-H

4 Kiválasztási diagram cél befúvó légszelep ellenkerettel ( r ) ( r ) P-DVS Jelmagyarázat Qv = Légszállítás, l/s-ban Pt = Teljes nyomásveszteség, Pa-ban Lth 0.20 = Vízszintes vetőtávolság, méterben, 0.20 m/s-os végsebességnél Lp = Hangnyomásszint, db()- ban r = 10mm, 30mm = távolság a központi tárcsa és a ház között, mm-ben ( r ) ( r ) ( r ) ( r ) ØD [mm] ØN1 [mm] h [mm] ØN2 [mm] L [mm] P-DVS P-DVS P-DVS P-DVS P-DVS P-DVS P-DVS 2/2-2014/4/10 - H-H

5 SV Befúvó/elszívó légszelep acélból, sík előlappal Befúvó/elszívó légszelep állítható tárcsával, sík előlappal. lkalmazási terület Levegő befúvásra vagy elszívására szellőző rendszerekben nyaga cél Fehér, RL 9010 Préselt acél ház állítható tárcsával, horganyzott acél szerelőhüvellyel Szerelőhüvelyben klipsszel rögzíthető közvetlenül a kör keresztmetszetű légcsatornába (beépítő kerettel vagy a nélkül) SV SV SV SV SV SV SV SV 1/3-2014/4/10 - H-H

6 Kiválasztási diagram Befúvó/elszívó légszelep acélból, sík előlappal SV Jelmagyarázat Qv = Légszállítás, l/s-ban Pt = Teljes nyomásveszteség, Pa-ban Lth 0.20 = Vízszintes vetőtávolság, méterben, 0.20 m/s-os végsebességnél Lp = Hangnyomásszint, db ()-ban r = 10mm, 30mm = távolság a központi tárcsa és a ház között, mm-ben 06 SV 2/3-2014/4/10 - H-H

7 Befúvó/elszívó légszelep acélból, sík előlappal SV ØD [mm ] SV 80 SV 100 SV 125 SV 150 SV 160 SV 200 DVK ØN [mm] L [mm] Műanyag légszelep ellenkerettel Műanyag légszelep elszívásra és befúvásra is alkalmas kivitelben, beépítő kerettel és rögzítő gyűrűvel. lkalmazási terület ¾ Levegő befúvásra és elszívásra a szellőző rendszerekben nyaga ¾ Fehér polipropilén ¾ Fehér ¾ DVK-C légszelep klipsszel, MB szerelőhüvellyel és rögzítő TR gyűrűvel ¾ Méretsor: Ø80, Ø100, Ø125, Ø150 és Ø as méretnagyság eltér a többi méret kialakításától.kettős, állítható tárcsával szállítva a jobb hatásfok elérése érdekében akárbefúvás akár elszívás használata esetén ¾ rugós, klipszes rögzítéssel az MB szerelőhüvelybe, vagy közvetlenül a kör keresztmetszetű légcsatornába Tartozékok, kiegészítők ¾ Beépítő keret, MB (alaptartozék) ¾ Rögzítő gyűrű, TR (alaptartozék) Qv (Lw 35 db()) DVK DVK DVK R Raktári termék DVK DVK 150 DVK 200 Qv (Lw 35 db()) DVK Jelmagyarázat ¾ Qv = Légszállítás, m³/h-ban ¾ Ps = Statikus nyomásveszteség, Pa-ban ¾ Type = Csatlakozó légcsatorna átmérője, mm-ben ¾ r = 2, 6, 12, 18 = távolság a központi tárcsa és a ház között, mm-ben F ØN ØD L DVK 080 DVK 100 DVK 125 DVK 150 DVK 200 ØD [mm] ØN [mm] F [mm] L [mm] SV, DVK 3/3-2014/4/10 - H-H

8 Műanyag légszelep elszívásra és befúvásra is alkalmas kivitelben, klipszes rögzítéssel. lkalmazási terület Levegő befúvásra és elszívásra a szellőző rendszerekben nyaga Polipropilén Fehér Polipropilén ház állítható tárcsával és klipsszel kör keresztmetszetű légcsatornába a klipsz segítségével építhető Tartozékok, kiegészítők Polipropilén szerelőhüvely, MB Polipropilén rögzítő gyűrű, TR Műanyag légszelep Qv (Lw 35 db()) DVK-C DVK-C TR (**) MB (**) x = 2 x = 3 x = 5 DVK-C x DVK-C x DVK-C x DVK-C x DVK-C x (**) TR: Lásd 131. oldalon; MB: Lásd 132. oldalon ØN [mm] F [mm] DVK DVK DVK DVK DVK ØN F Rögzítő gyűrű (P-)DVK-C-hez Csatlakozó Csatlakozó átm. [mm] TR átm. [mm] TR TR TR TR TR TR 06 DVK-C, TR 1/1-2014/4/10 - H-H

9 MB Szerelőhüvely (P-)DVK-C-hez Csatlakozó Csatlakozó átm. [mm] MB átm. [mm] MB MB MB MB MB ØN1 L ØN1 [mm] L [mm] DVK DVK DVK DVK DVK DVI Légszelep rozsdamentes acélból Befúvó és elszívó légszelep rozsdamentes acélból. lkalmazási terület DVI falba vagy mennyezetbe építhető légszelep épületen belüli levegő befúvásra és elszívásra nyaga Rozsdamentes acél Rozsdamentes acél felület ház, a belső rész és szerelőhüvely ISI 304 rozsdamentes acélból készül Szerelőhüvelybe klipsszel rögzíthető, vagy szerelőhüvely nélkül közvetlenül a kör keresztmetszetű légcsatornába Tartozékok, kiegészítők Beépítőkeret (alaptartozék) Qv (Lw 35 db()) DVI Qv (Lw 35 db()) DVI DVI DVI DVI DVI Jelmagyarázat Qv = Légszállítás, m³/h-ban Lth = Vízszintes vetőtávolság, méterben, 0.5 m/s-os végsebességnél Ps = Statikus nyomásveszteség, Pa-ban ØD L ØD [mm] ØN [mm] L [mm] DVI DVI DVI DVI DVI DVI ØN 06 MB, DVI 1/1-2014/4/10 - H-H

10 Önszabályzó légszelep, állandó légmennyiséggel. lkalmazási terület Falba vagy mennyezetbe szerelhető önszabályzó légszelep épületen belüli levegő elszívásra ház és a szabályzószelep polipropilénből készül Rozsdamentes acél rugó a rendszer beszabályozásához PK szerelőhüvely (külön tételben rendelendő) Ø100 és Ø125 méretnagyságban PK 100 vagy PK 125 szerelőhüvellyel építhető Önszabályzó elszívó légszelep Tartozékok, kiegészítők Szerelőhüvely, PK PK100 csatlakozó LIZE 120 vagy 150-nel. Típusa: EM99 LIZE Qv (3 m/s) LIZE PK (**) x = x = LIZE 15m³/h x LIZE 25m³/h x LIZE 30m³/h x LIZE 45m³/h x LIZE 50m³/h x LIZE 60m³/h x LIZE 75m³/h x LIZE 90m³/h x LIZE 120m³/h x LIZE 150m³/h x (**) PK: Lásd 134. oldalon Kiválasztási diagram 06 LIZE 1/1-2014/4/10 - H-H

11 PKG Szerelőhüvely LIZE-hez Szerelőhüvely LIZE-hez. Csatlakozó átm. [mm] PK PK mm x= / PKG x 13mm 23mm pkg100 EM99 pkg125 Közdarab LIZE-hez Közdarab LIZE 120 és 150-hez PK 100 szerelőhüvellyel együtt szállítva. Csatlakozó átm. [mm] EM EM99 06 PKG, EM99 1/1-2014/4/10 - H-H

12 Önszabályzó légszelep infravörös érzékelővel. lkalmazási terület Falba vagy mennyezetbe szerelhető önszabályzó légszelep épületen belüli levegő elszívásra. Mozgás esetén lép működésbe. nyaga Polipropilén Fehér ház és a szabályzószelep polipropilénből készül Rozsdamentes acél rugó a rendszer beszabályozásához Infravörös érzékelő a térfogatáram változtatására Két térfogatáram előbeállítás: 5 és 25 m³/h Ø100 vagy Ø125-ös csatlakozó csonkkal Kör keresztmetszetű légcsatornába építhető Tartozékok, kiegészítők 3 db elem () (nem alaptartozék) Önszabályzó elszívó légszelep Qv (állandó légmennyiség) LIZE VISION LIZE VISION LIZE VISION 100 5/25 m³/h 5/ LIZE VISION 125 5/25 m³/h 5/ LIZE VISION 1/1-2014/4/10 - H-H

13 LIZE HYGRO Páratartalom-szabályzó légszelep Páratartalom szabályzású légszelep. lkalmazási terület Falba vagy mennyezetbe építhető páratartalom szabályzós elszívó légszelep épületen belüli elhelyezésre, nagy páratartalmú helyiségek levegő elszívására nyaga Polipropilén Fehér ház és a szabályzószelep polipropilénből készül Rozsdamentes acél rugó a rendszer beszabályozásához Páratartalom érzékelő csík a térfogatáram változtatására Két térfogatáram elő-beállítás: 15 és 50 m³/h Ø100 of Ø125mm és csatlakozó átmérőkkel Kör keresztmetszetű légcsatornába építhető Qv (állandó légmennyiség) LIZE HYGRO LIZE HYGRO /50 m³/h 15/ LIZE HYGRO /50 m³/h 15/ LIZE HYGRO 1/1-2014/4/10 - H-H

14 Önszabályzó, páratartalom érzékelős légszelep infravörös érzékelővel. lkalmazási terület Falba vagy mennyezetbe építhető páratartalom-szabályzó elszívó légszelep épületen belüli elhelyezésre, nagy páratartalmú helyiségek levegő elszívására nyaga Polipropilén Fehér ház és a szabályzószelep polipropilénből készül Rozsdamentes acél rugó a rendszer beszabályozásához Páratartalom érzékelő csík és infravörös érzékelő a térfogatáram változtatására Két térfogatáram előbeállítás: 15 és 75 m³/h Ø100 vagy Ø125-ös csatlakozó csonkkal Kör keresztmetszetű légcsatornába építhető Tartozékok, kiegészítők 3 db elem () (nem alaptartozék) Páratartalom érzékelős légszelep infravörös érzékelővel Qv (állandó légmennyiség) LIZE HYGRO- VISION LIZE HYGRO-VISION LIZE HYGRO & VISION /75 m³/h 15/ LIZE HYGRO & VISION /75 m³/h 15/ LIZE HYGRO-VISION 1/1-2014/4/10 - H-H

15 ISOL 2 Nyílászáróba vágott rés mérete Önszabályzó, huzatkorlátozós légbeeresztő nyílászárókba. lkalmazási terület z ISOL 2 légbeeresztők bármilyen ferde síkú felületen is használhatók, úgy mint tetőablakoknál, a redőnytok alatt, stb. nyaga Fehér műanyag Fehér műanyag (vagy kívánságra csontfehér, világos szürke, bronz, tölgy, barna, vagy fekete) színben készül. z ISOL.2 légbeeresztők 22, 30 vagy 45 m 3 /h légszállítás mellett kielégítik az akusztikai előírásokkal szemben támasztott követelményeket (NR), melyek esetén a D nt,tr = 30 db z ISOL.2 45 ES 4-es zajcsillapítási osztályú rendelkezik z ISOL.2 22, ISOL.2 30 és ISOL.2 45 légbeeresztők az R toldattal kiegészítve - ES 5-ös osztályú zajcsillapítást biztosítanak ES 4 osztály: D n,e,w + C tr >= 36 db, szükséges, ha: a lakótér alapterülete (m²) elosztva a légbeeresztők számával >10 ES 5 osztály: D n,e,w + C tr >= 39 db, szükséges, ha: a lakótér alapterülete (m²) elosztva a légbeeresztők számával <10 z ISOL.2 légbeeresztők 15 m³/h-s kivitelben is kaphatók (ugyanazzal a arakterisztikával, mint amelyekkel az ISOL.2 22 rendelkezik). z ISOL.2 22 és ISOL.2 30 légbeeresztők az akusztikus R toldattal D n,e,w (C tr) = 41 db zajcsillapítást biztosítanak Huzatkorlátozós légbeeresztők nyílászárókba belső oldalon az alapbetét a nyílászáróhoz csavarokkal van rögzítve légbeeresztők számára a nyílászáróba vágott rés eshet felülre, középre, vagy alulra is (felülre csak az ISOL.2 45 esetében) légbeeresztő vagy az akusztikai kiegészítő elem egyszerűen illeszkedik az alapbetétbe fal külső oldalán a CE2 külső rovarrácsot csavarokkal rögzítjük Tartozékok, kiegészítők CE2 esővédő rács GPE2 külső rovarrács További termékek Isola HY higroszabályzású légbeeresztő (opcionálisan R típusú akusztikus kiegészítővel) era HY higroszabályzású légbeeresztő Hangcsillapítás, Dn,e,w(C,Ctr) [db] Légszállítás 20Pa-nál; ISOL 2 ISOL 2.22* 39, ISOL 2.30 * 39, ISOL 2.45 * 37, ISOL 2.22 R 42, ISOL 2.30 R 41, ISOL 2.45 R 39, L [mm] H [mm] T [mm] ISOL ISOL ISOL 2 1/2-2014/4/10 - H-H

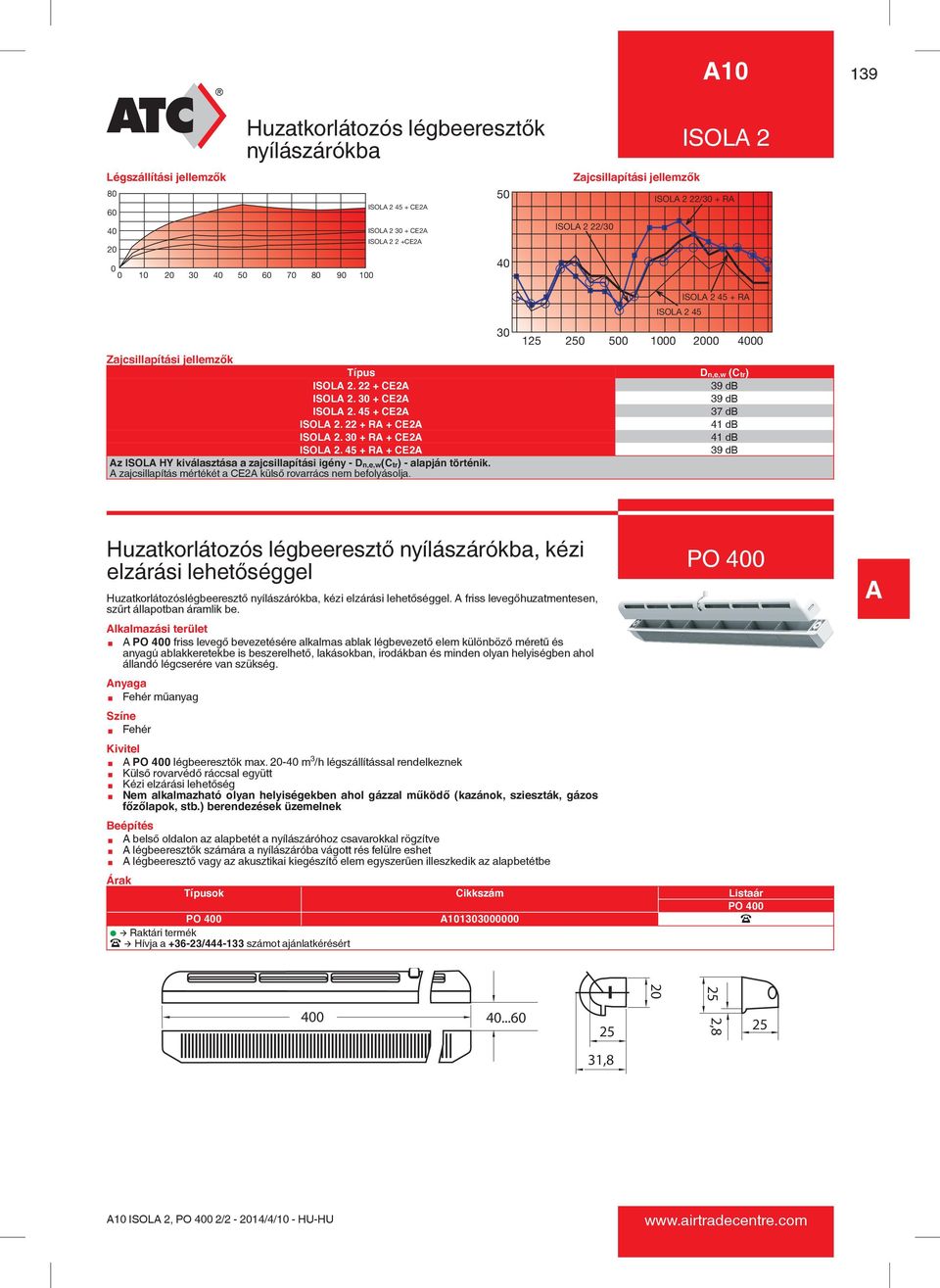

16 10 Huzatkorlátozós légbeeresztők nyílászárókba Légszállítási jellemzők ISOL 2 Zajcsillapítási jellemzők ISOL 2 22/30 + R ISOL CE ISOL 2 22/30 ISOL CE2 ISOL 2 2 +CE ISOL R ISOL Zajcsillapítási jellemzők Típus ISOL CE2 ISOL CE2 ISOL CE2 ISOL R + CE2 ISOL R + CE2 ISOL R + CE2 z ISOL HY kiválasztása a zajcsillapítási igény - Dn,e,w(Ctr) - alapján történik. zajcsillapítás mértékét a CE2 külső rovarrács nem befolyásolja. Huzatkorlátozós légbeeresztő nyílászárókba, kézi elzárási lehetőséggel Dn,e,w (Ctr) 39 db 39 db 37 db 41 db 41 db 39 db PO 400 Huzatkorlátozóslégbeeresztő nyílászárókba, kézi elzárási lehetőséggel. friss levegőhuzatmentesen, szűrt állapotban áramlik be. lkalmazási terület ¾ PO 400 friss levegő bevezetésére alkalmas ablak légbevezető elem különböző méretű és anyagú ablakkeretekbe is beszerelhető, lakásokban, irodákban és minden olyan helyiségben ahol állandó légcserére van szükség. nyaga ¾ Fehér műanyag ¾ Fehér 3 ¾ PO 400 légbeeresztők max m /h légszállítással rendelkeznek ¾ Külső rovarvédő ráccsal együtt ¾ Kézi elzárási lehetőség ¾ Nem alkalmazható olyan helyiségekben ahol gázzal működő (kazánok, szieszták, gázos főzőlapok, stb.) berendezések üzemelnek ¾ belső oldalon az alapbetét a nyílászáróhoz csavarokkal rögzítve ¾ légbeeresztők számára a nyílászáróba vágott rés felülre eshet ¾ légbeeresztő vagy az akusztikai kiegészítő elem egyszerűen illeszkedik az alapbetétbe PO 400 R Raktári termék PO ISOL 2, PO 400 2/2-2014/4/10 - H-H

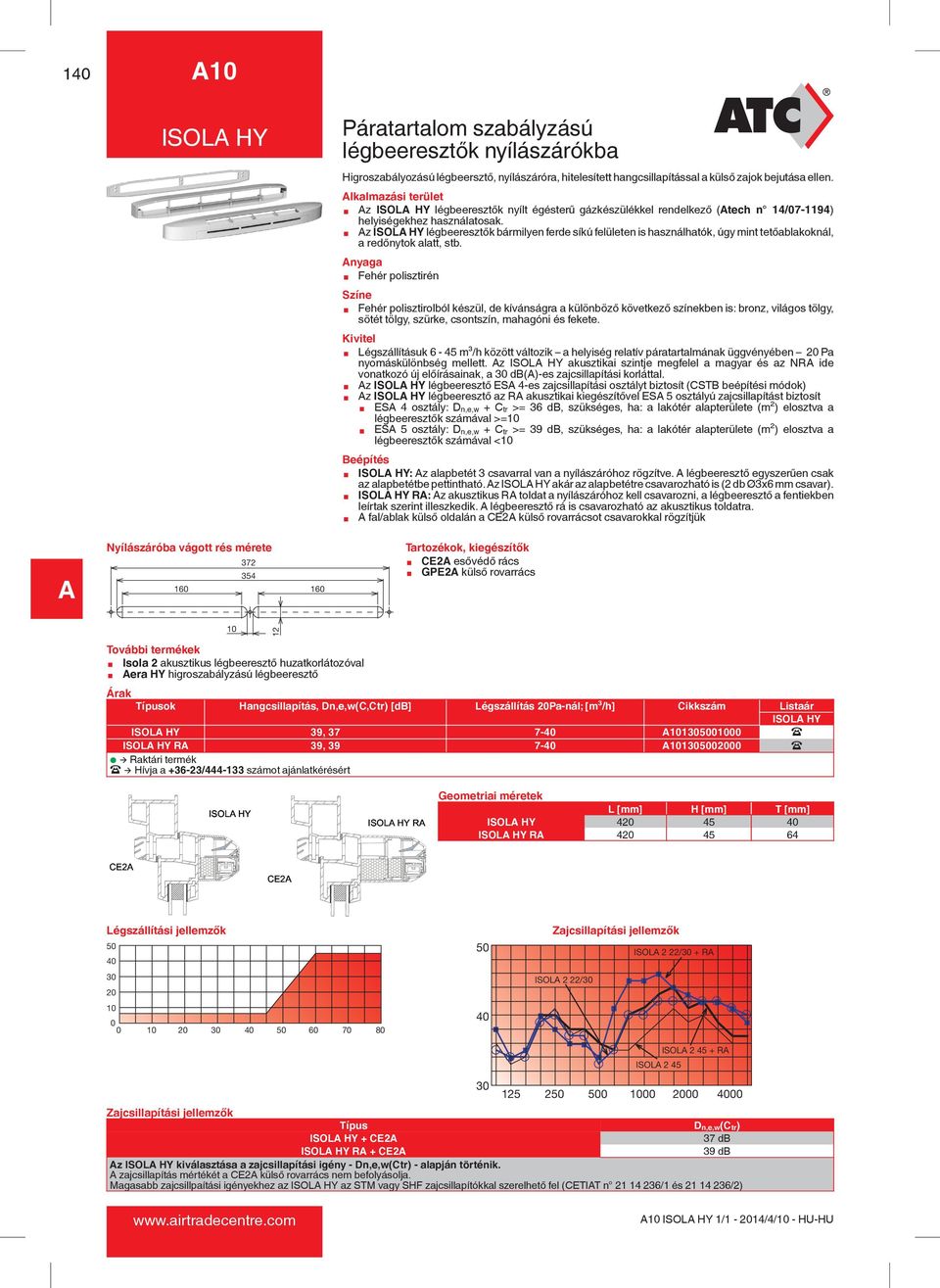

17 ISOL HY Nyílászáróba vágott rés mérete Páratartalom szabályzású légbeeresztők nyílászárókba Higroszabályozású légbeersztő, nyílászáróra, hitelesített hangcsillapítással a külső zajok bejutása ellen. lkalmazási terület z ISOL HY légbeeresztők nyílt égésterű gázkészülékkel rendelkező (tech n 14/ ) helyiségekhez használatosak. z ISOL HY légbeeresztők bármilyen ferde síkú felületen is használhatók, úgy mint tetőablakoknál, a redőnytok alatt, stb. nyaga Fehér polisztirén Fehér polisztirolból készül, de kívánságra a különböző következő színekben is: bronz, világos tölgy, sötét tölgy, szürke, csontszín, mahagóni és fekete. Légszállításuk 6-45 m³/h között változik a helyiség relatív páratartalmának üggvényében 20 Pa nyomáskülönbség mellett. z ISOL HY akusztikai szintje megfelel a magyar és az NR ide vonatkozó új előírásainak, a 30 db()-es zajcsillapítási korláttal. z ISOL HY légbeeresztő ES 4-es zajcsillapítási osztályt biztosít (CSTB beépítési módok) z ISOL HY légbeeresztő az R akusztikai kiegészítővel ES 5 osztályú zajcsillapítást biztosít ES 4 osztály: D n,e,w + C tr >= 36 db, szükséges, ha: a lakótér alapterülete (m²) elosztva a légbeeresztők számával >=10 ES 5 osztály: D n,e,w + C tr >= 39 db, szükséges, ha: a lakótér alapterülete (m²) elosztva a légbeeresztők számával <10 ISOL HY: z alapbetét 3 csavarral van a nyílászáróhoz rögzítve. légbeeresztő egyszerűen csak az alapbetétbe pettintható. z ISOL HY akár az alapbetétre csavarozható is (2 db Ø3x6 mm csavar). ISOL HY R: z akusztikus R toldat a nyílászáróhoz kell csavarozni, a légbeeresztő a fentiekben leírtak szerint illeszkedik. légbeeresztő rá is csavarozható az akusztikus toldatra. fal/ablak külső oldalán a CE2 külső rovarrácsot csavarokkal rögzítjük Tartozékok, kiegészítők CE2 esővédő rács GPE2 külső rovarrács További termékek Isola 2 akusztikus légbeeresztő huzatkorlátozóval era HY higroszabályzású légbeeresztő Hangcsillapítás, Dn,e,w(C,Ctr) [db] Légszállítás 20Pa-nál; ISOL HY ISOL HY 39, ISOL HY R 39, L [mm] H [mm] T [mm] ISOL HY ISOL HY R Légszállítási jellemzők Zajcsillapítási jellemzők ISOL 2 22/30 + R ISOL 2 22/30 ISOL R ISOL Zajcsillapítási jellemzők Típus D n,e,w(c tr) ISOL HY + CE2 37 db ISOL HY R + CE2 39 db z ISOL HY kiválasztása a zajcsillapítási igény - Dn,e,w(Ctr) - alapján történik. zajcsillapítás mértékét a CE2 külső rovarrács nem befolyásolja. Magasabb zajcsillpaítási igényekhez az ISOL HY az STM vagy SHF zajcsillapítókkal szerelhető fel (CETIT n /1 és /2) 10 ISOL HY 1/1-2014/4/10 - H-H

18 Higroszabályozású légbeersztő, nyílászáróra. lkalmazási terület z ER HY ablakba építhető légbeeresztő páratartalom szabályzásos kevert elszívásra együttesen használatos nyaga Fehér polisztirén Fehér polisztirolból készül, de kívánságra a különböző következő színekben is: bronz, világos tölgy, sötét tölgy, szürke, csontszín, mahagóni és fekete z ER HY ablakba építhető légbeeresztő különböző színű fedéllel (bronz, világos tölgy, sötét tölgy, szürke, csontszín, mahagóni és fekete) is kapható Légszállítás 6-45 m³/h között változik - a helyiség relatív páratartalmának függvényében z ER HY a nyílászáróba mart 354x12 mm vagy 250x15 mm nyílásba, vagy megfelelő falba vájt nyílásba építhető. Tartozékok, kiegészítők CE2 esővédő rács GPE2 külső rovarrács Páratartalom szabályzású légbeeresztők nyílászárókba Nyílászáróba vágott rés mérete ER HY További termékek Isola 2 akusztikus légbeeresztő huzatkorlátozóval Isola HY higroszabályzású légbeeresztő (opcionálisan R típusú akusztikus kiegészítővel) Hangcsillapítás, Dn,e,w(C,Ctr) [db] Légszállítás 20Pa-nál; ER HY ER HY 32, L [mm] H [mm] T [mm] ER HY Zajcsillapítási jellemzők ER HY + CE2 ER HY + CF Légszállítási jellemzők Zajcsillapítási jellemzők Típus D n,e,w(c) Dn,e,w(C tr) ÉR HY + CE2 * 33 db 33 db ÉR HY + CF 36 db 37 db z ÉR HY kiválasztása a zajcsillapítási igény - D n,e,w(c tr) - alapján történik. * zajcsillapítás mértékét a CE2 külső rovarrács nem befolyásolja. Magasabb zajcsillapítási igényeknél az ÉR HY az STM vagy SHF zajcsillapítókkal szerelhető fel (CETIT n /1 és /2 10 ER HY 1/1-2014/4/10 - H-H

19 CE2 Külső esővédő rács ER és ISOL típusú ablakba építhető légbeeresztőhöz. nyaga Polisztirén Külső esővédő rács CE2 GPE2 Keskeny rovarrács Keskeny rovarrács ER és ISOL típusú ablakba építhető légbeeresztőhöz. lkalmazási terület Megakadályozzák a rovarok bejutását nyaga PVC GPE2 390 x 20 x 3 (mm) GPE2 10 CE2, GPE2 1/1-2014/4/10 - H-H
