1 Mennyezeti befúvó DQD-L / DQD-R-L Ferdinand Schad KG Steigstraße D Kolbingen Telefon Telefax info@schako.de

2 Tartalom Leírás... 3 Kialakítás... 3 Kivitel... 3 Tartozékok... 3 Rögzítés... 3 Kivitel és méretek... 4 Méretek... 4 Tartozékok-méretek... 6 Rögzítési lehetőségek... 7 Műszaki adatok... 8 Nyomásveszteség és zaj... 8 maximális sugárvég sebesség...10 sugár út...11 Kritikus sugárút...12 Indukciós- és hőmérséklet viszonyok...13 Jelmagyarázat...13 Rendelési adatok...14 Kiírási szöveg /13-2

3 Leírás DQD-L / DQD-R-L típusú mennyezeti befúvó alkalmas befúvóvagy elszívó berendezéskhez. A vízszintes légsugárvezetés alapján izoterm- és hűtési esetre is lehet alkalmazni. A fix lamellákon keresztül a levegő vízszintesen jut be a helyiségbe. A perem teületén található perforáción keresztül a levegő sugár egy része laminárisan lép ki. Ezt a lamináris sugarat a lamellák által keltett vízszintes légsugár szintén vízszintes irányba tereli. Kívánságra egyes lamellaterületeket takaró lemezzel lehet elátni, igy egy vagy több oldalt ki lehet takarni. Ezáltal a levegőt 2, 3 vagy 4 oldalra lehet befújni. A csatlakozó doboz a teljes befúvó felületen egyenletes eloszlást biztosít. A csatlakozódoboz csonkjába felár ellenében térfogatáram mérő egység építhető be. A térfogatáram mérő berendezés pontossága ± 5% ha a csonkban lévő sebesség 2-5 m/s között van és az egyenes hozzááramlás min. 1 D. A mérés beépített befúvónál történik A fojtó csappantyú átállításával a kívánt légmennyiség minden befúvónál gyorsan és pontosan beállítható. A SAK típusú csatlakozó doboznál a szabályozót a frontlap beszerelt állapotában is lehet a helyiség oldaláról állítani. Az SRK típusú csatlakozó dobozoknál a szabályozó állításához a frontlapot le kell szerelni. Alternatívaként felár ellenében zsinóros állítást is lehet rendelni, amellyel a szabályozót a frontlap beszerelt állapotában is lehet a helyiség oldaláról állítani. A csatornatisztító-robot helyiségoldalról történő elhelyezése érdekében a SAK / SRK csatlakozódobozok ROB kivitele esetén a terelőlemez, valamint a beépített perforáltlemez fojtótárcsa és a térfogatáram-mérőegység eltávolítható. Kialakítás Frontlap - Festett acéllemez RAL 9010 (fehér) - Festett acéllemez, eltérő RAL színben (felár ellenében) - Natúr színűre eloxált alumínium (E6/EV1) (csak DQD-L) (csak VM - szerelés esetén lehetséges). Kivitel DQD-L DQD-R-L - Négyszögletes frontlap - Kerek frontlap Tartozékok Csatlakozódoboz (-SAK/-SRK) - Horganyzott acéllemez ház - VM -tartórudak alumíniumból - VM -szerelés műanyagból ajakos gumitömítés (-GD) - Speciális gumi Fojtótárcsa (-DK) - Fojtótárcsa horganyzott acéllemezből - Fojtótárcsa felerősítés műanyagból - Zsinóros állítással (-SZV) (felár ellenében, csak SRK-hoz) Térfogatárammérő készülék (-VME) - Tartó horganyzott acéllemezből - mérőegység műanyagból - Csatatlakozók alumíniumból ROB- kivitel (-ROB) - Légelosztó perforált lemez, fojtótárcsa és térfogatárammérőegység eltávolítható. Labda elleni védelem (-BS) - csak DQD-L-hez, SM rögzítéssel lehetséges. - festett acél RAL 9010 (fehér), más RAL szín felár ellenében. Szigetelés belül (-Ii) - Hőszigetelés a csatlakozó doboz belső oldalán Szigetelés kívül (-Ia) - Hőszigetelés a csatlakozó doboz külső oldalán Rögzítés Csavaros szerelés (-SM) - DQD-L típusnál standard (helyszíni csavarok), DQD-R-L SRK-val nem lehetséges - labdavédelmes kivitelhez Rejtett rögzítés (-VM) - DQD-R-L típusnál standard, DQD-L-nél felár ellenében csak SAK / SRK dobozzal lehetséges. 05/13-3

4 Kivitel és méretek Méretek DQD-L SAK-Z-vel (befúvásra) felfüggesztés építési oldalról külső DQD-L SAK-A-val (elszívásra) felfüggesztés építési oldalról Belső oldal festett RAL 9005 (fekete) külső Szállított nagyságok DQD-L SAK-Z / -A-val (befúvásra és elszívásra) NW A E R T SAK-Z SAK-A H ød H ød /13-4

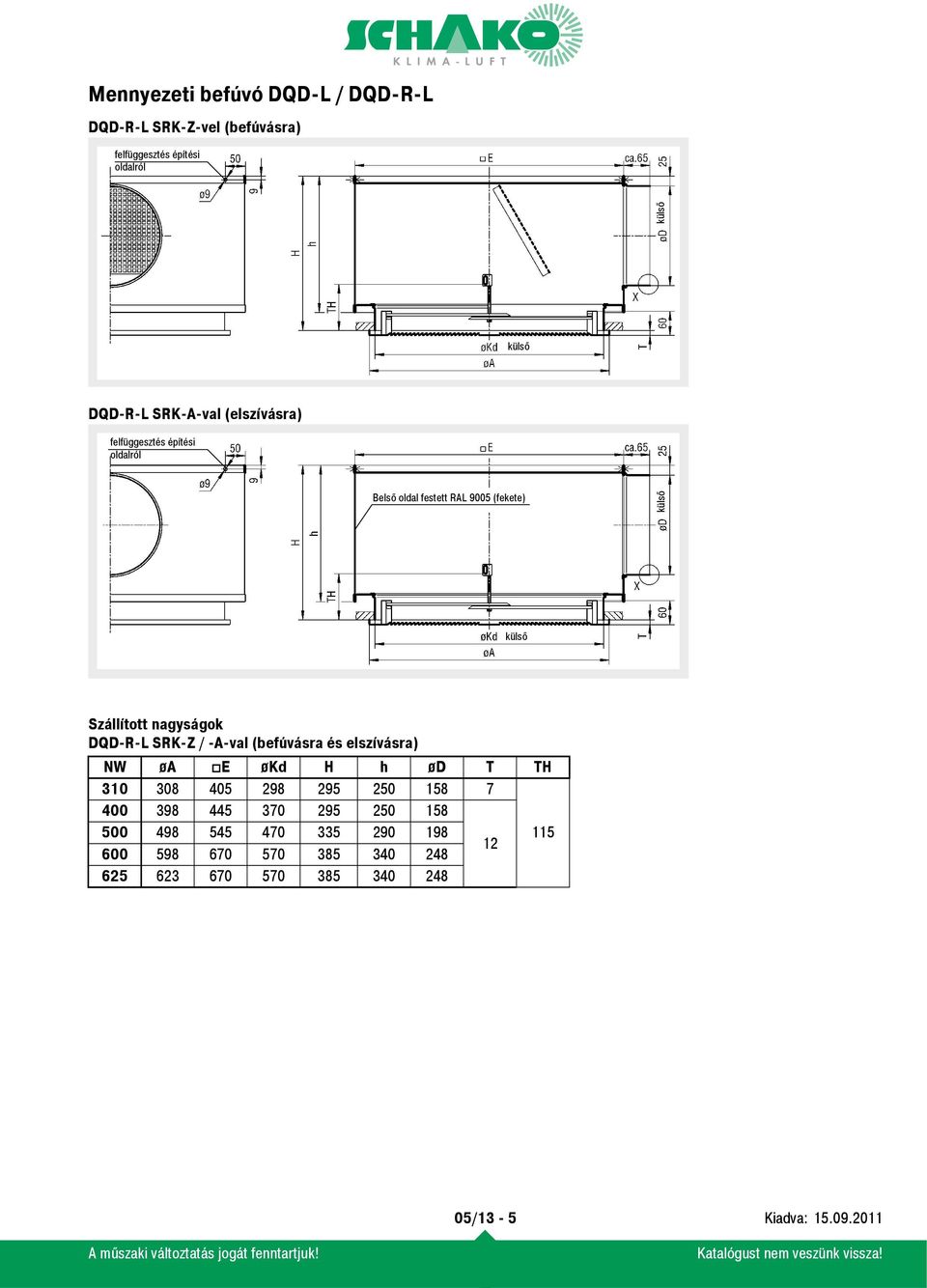

5 DQD-R-L SRK-Z-vel (befúvásra) felfüggesztés építési oldalról külső külső DQD-R-L SRK-A-val (elszívásra) felfüggesztés építési oldalról Belső oldal festett RAL 9005 (fekete) külső külső Szállított nagyságok DQD-R-L SRK-Z / -A-val (befúvásra és elszívásra) NW øa E økd H h ød T TH /13-5

6 Tartozékok-méretek (felár ellenében): Térfogatáram mérőberendezés (-VME) Szigetelés SRK-hoz belso (-Ii) külső (-Ia) Fojtótárcsa (-DK) SAK-hoz Fojtótárcsa (-DK) szigeteléssel Zsinóros állítás (-SZV) SRK-hoz Labda elleni védelem (-BS) (csak DQD-L-hez, SM rögzítéssel lehetséges) ajakos gumitömítés (-GD) X részlet DQD-L SAK szigetelés belso (-Ii) kнvьlrхl (-Ia) Z részlet ULS csavar DIN EN ISO 7380 M6x30 Lieferbare Größen NW A /13-6

7 Rögzítési lehetőségek Csavaros rögzítés (-SM) DQD-L csatlakozó dobozzal SRK-Z/-A - Csavaros rögzítés esetén a mennyezeti befúvót 4 helyszíni süllyesztett fejű csavarral rögzítik a csatlakozó dobozhoz. DQD-R-L csatlakozó dobozzal SRK-Z/-A - nem lehetséges DQD-L NW 310 NW Y részlet NW R NW A A NW Rejtett rögzítés (-VM) DQD-R-L NW 310 Rejtett rögzítés (-VM) esetén a mennyezeti befúvót egy traverz és egy DIN EN ISO 4762 szerinti M6-os csavar segítségével rögzítik a csatlakozó dobozra. NW NW 625 A NW øa ) Süllyesztéssel lencsefejű lemezcsavar részére DIN ISO 7051 ST 3,9 (helyszíni). 2.) Süllyesztéssel lencsefejű lemezcsavar részére DIN ISO 7051 ST 4,8 (helyszíni). 05/13-7

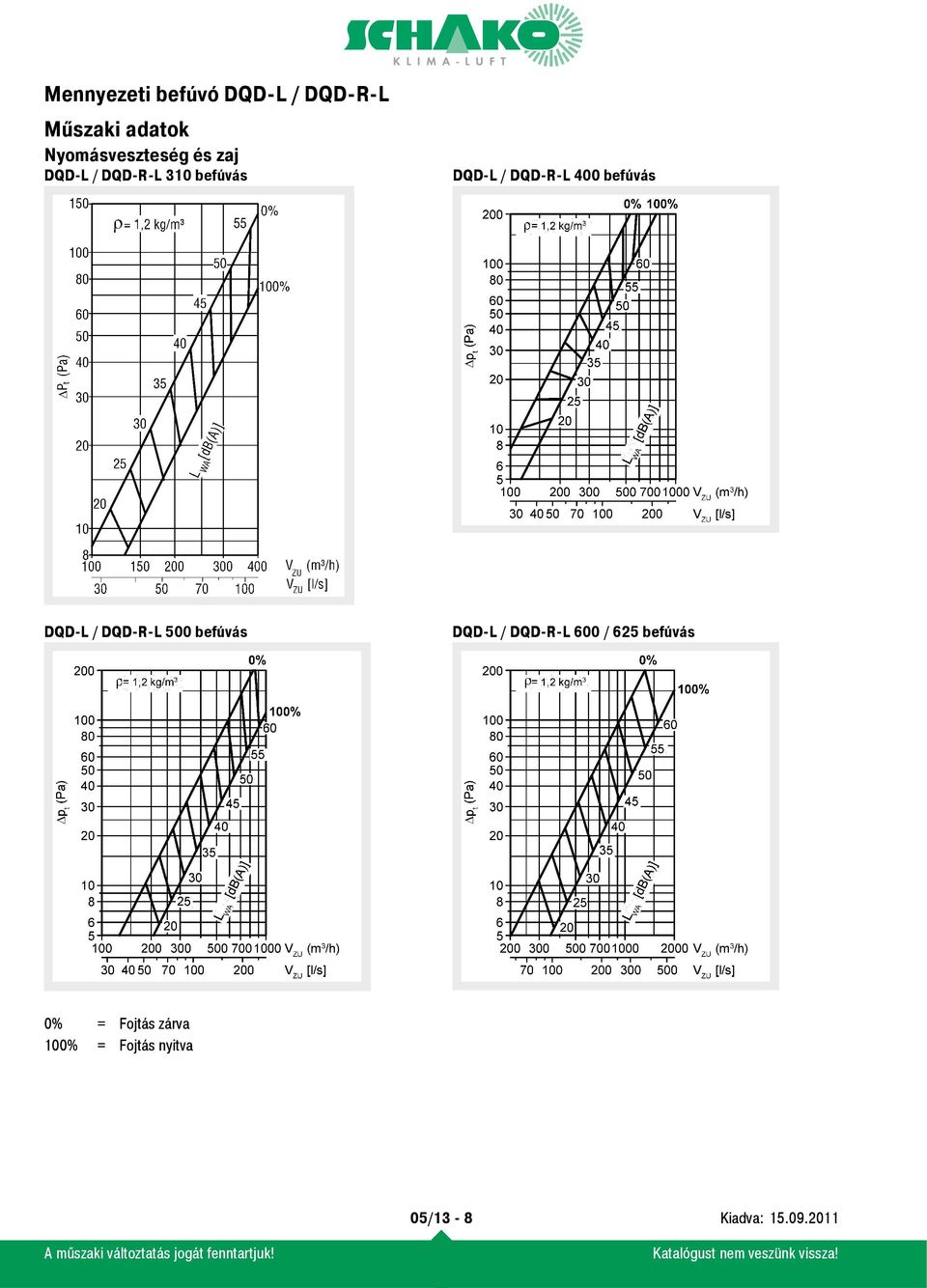

8 Műszaki adatok Nyomásveszteség és zaj DQD-L / DQD-R-L 310 befúvás DQD-L / DQD-R-L 400 befúvás DQD-L / DQD-R-L 500 befúvás DQD-L / DQD-R-L 600 / 625 befúvás 0% = Fojtás zárva 100% = Fojtás nyitva 05/13-8

9 DQD-L elszívás Fojtáskor nem lép fel zaj növekedés. Fojtás nyitva Fojtás zárva /13-9

10 maximális sugárvég sebesség DQD-L 400 DQD-L 500 DQD-L 600/625 05/13-10

11 (szabadon függő) DQD-L 400 DQD-L 600/625 DQD-L 500 sugár út DQD-L 05/13-11

12 DQD-L terelő lemezzel helyszíni Függesztett mennyezeti befúvónál egy helyszíni kiegészítő terelő lemezzel lehet megakadályozni a sugár idő előtti leesését. Kritikus sugárút DQD-L hűtési esetben 05/13-12

13 Indukciós- és hőmérséklet viszonyok (szabadon függő) Jelmagyarázat V ZU (m 3 /h) = Befúvott légmennyiség V ZU [l/s] = Befúvott légmennyiség V AB (m 3 /h) = Elszívott légmennyiség V AB [l/s] = Elszívott légmennyiség v max (m/s) = maximális sugárvég sebesség v (m/s) = közepes sugárvég sebesség x (m) = vízszintes sugárút y (m) = vízszintes sugárút x+y (m) = vízszintes és függőleges sugárút x kr (m) = kritikus vetőtávolság (kg/m 3 ) = Sűrűség p t (Pa) = Nyomásveszteség L WA [db(a)] = A értékű hangteljesítményszint T O (K) = Hőmérsékletkülönbség a befúvott levegő- és a helyiség hőmérséklet között ( T O = t ZU - t R ) t ZU ( C) = Befúvott levegőhőmérséklet t R ( C) = Helyiséghőmérséklet i (-) = Indukciós viszony (i = V X / V ZU ) TV (-) = Hőmérsékletviszony (TV = T X / T O ) NW (mm) = Névleges méret T X (K) = Hőmérsékletkülönbség az x pontban V X (m 3 /h) = összes sugármennyiség az x pontban V X [l/s] = összes sugármennyiség az x pontban 05/13-13

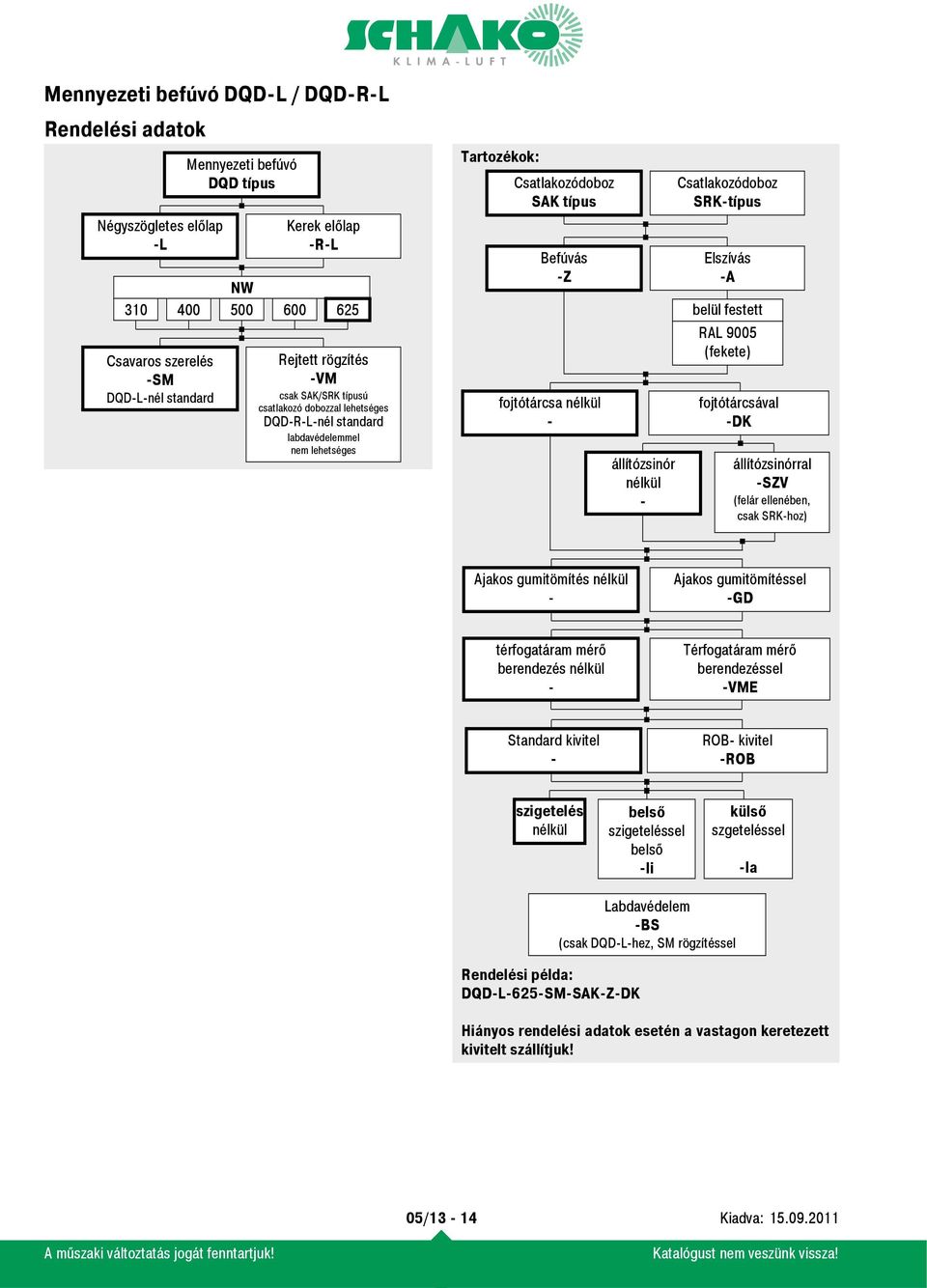

14 Rendelési adatok Négyszögletes előlap -L Mennyezeti befúvó DQD típus Kerek előlap -R-L NW Csavaros szerelés -SM DQD-L-nél standard Rejtett rögzítés -VM csak SAK/SRK típusú csatlakozó dobozzal lehetséges DQD-R-L-nél standard labdavédelemmel nem lehetséges Tartozékok: Csatlakozódoboz SAK típus Befúvás -Z fojtótárcsa nélkül - állítózsinór nélkül - Csatlakozódoboz SRK-típus Elszívás -A belül festett RAL 9005 (fekete) fojtótárcsával -DK állítózsinórral -SZV (felár ellenében, csak SRK-hoz) Ajakos gumitömítés nélkül - Ajakos gumitömítéssel -GD térfogatáram mérő berendezés nélkül - Térfogatáram mérő berendezéssel -VME Standard kivitel - ROB- kivitel -ROB szigetelés nélkül belső szigeteléssel belső -Ii külső szgeteléssel -Ia Rendelési példa: DQD-L-625-SM-SAK-Z-DK Labdavédelem -BS (csak DQD-L-hez, SM rögzítéssel Hiányos rendelési adatok esetén a vastagon keretezett kivitelt szállítjuk! 05/13-14

15 Kiírási szöveg DQD-L típusú mennyezeti befúvó négyzet alakú frontlappal. Izoterm- és hűtési esetre is alkalmas. Különösen alkalmazható komforttereknél és tisztatereknél (steril szűrővel együtt). Acéllemez frontlap fix lamellákkal vízszintes légvezetésre és perforált perem területtel, nagy értékű porszórt bevonattal (RAL 9010, fehér, standard). Rögzítés csavaros szereléssel (SM). Gyártmány: SCHAKO DQD-L típus DQD-L-Alu típusú mennyezeti befúvó négyzet alakú frontlappal. Izoterm- és hűtési esetre is alkalmas. Különösen alkalmazható komforttereknél és tisztatereknél (steril szűrővel együtt). Natúr színre eloxált alumínium E6/EV1 frontlap fix lamellákkal vízszintes légvezetésre és perforált perem területtel. Rögzítés rejtett szereléssel (VM). Gyártmány: SCHAKO DQD-L-ALU típus Tartozék: - Csatlakozódoboz (SAK) horganyzot acéllemezből, függesztő fülekkel - Bevúvó kivitel integrált, perforált terelőlemezzel - Elszívó kivitel belül festett RAL 9005 (fekete) - Fojtótárcsával (-DK) a csatlakozódobozban, alulról állítható az egyszerű légmennyiségszabályozás érdekében a frontlap leszerelése nélkül. - Térfogatáram-mérőegységgel (-VME) - ROB kivitel (-ROB) esetén a terelőlemez, perfolárltlemez fojtótárcsa és a légmennyiségmérő egység eltávolítható. - gumiajakos tömítéssel (-GD), a csatlakozócsonkon, specális gumiból. - Hőszigeteléssel - belso (-li) - külso (-la) DQD-R-L típusú mennyezeti befúvó kör alakú frontlappal. Izotermés hűtési esetre alkalmas. Különösen alkalmazható komforttereknél és tisztatereknél (steril szűrővel együtt). Acéllemez frontlap fix lamellákkal vízszintes légvezetésre és perforált perem területtel, nagy értékű porszórt bevonattal (RAL 9010, fehér, standard). Rögzítés rejtett szereléssel (VM). Gyártmány: SCHAKO DQD-R-Ltípus Tartozék: - Csatlakozódobozz (SRK) horganyzot acéllemezből, függesztő fülekkel - Bevúvó kivitel integrált, perforált terelőlemezzel - Elszívó kivitel belül festett RAL 9005 (fekete) - a csatlakozó dobozban elehelyezett front oldalról állítható fojtótárcsával (-DK) a légmenyiség szabályozására. - zsinóros állítással (-SZV) - Térfogatáram-mérőegységgel (-VME) - ROB kivitel (-ROB) esetén a terelőlemez, fojtótárcsa és a légmennyiségmérő egység eltávolítható. - gumiajakos tömítéssel (-GD) a csatlakozócsonkon, specális gumiból. - Hőszigeteléssel - belso (-li) - külso (-la) - Takaró lemezzel lamella területek kitakarására a célzott légvezetés biztosítása érdekében. - Takaró lemezzel lamella területek kitakarására a célzott légvezetés biztosítása érdekében. - Labdavédelem (-BS) acélból, nagy értékű porszórt bevonattal RAL 9010 (fehér), más RAL szín felár ellenében (csak DQD-Lhez, SM rögzítéssel lehetséges). 05/13-15
