1 Mennyezeti résbefúvó DSC Ferdinand Schad KG Steigstraße D Kolbingen Telefon Telefax info@schako.de

2 Tartalom Leírás... 3 Kialakítás... 3 Kivitel... 3 Tartozékok... 4 Rögzítés... 4 Kivitelek és méretek... 5 Légsugárvezetés... 5 Méretek... 6 Tartozékok-méretek... 7 Rögzítési lehetőségek...14 Csavaros rögzítés (-SM)...15 Rejtett rögzítés (-VM)...16 Kapcsos rögzítés (-KB)...18 Műszaki adatok...19 Nyomásveszteség és zaj...19 maximális sugárvég sebesség...20 kritikus sugárút...22 maximális behatolási mélység...22 Hőmérséklet viszonyok...23 Jelmagyarázat...24 Rendelési adatok...25 Kiírási szöveg /02-2

3 Leírás A DSC típusú mennyezeti résbefúvó a 2,6 m-től 4m magasságú helyiségekben alkalmazható. Az alulról állítható légterelő lamellák sokoldalú alkalmazást tesznek lehetővé. A levegő kilépési iránya így fűtéskor függőlegesre, hűtéskor vízszintesre állítható. Hűtés esetén egy- vagy kétirányú légsugárvezetés ill. körsugár állítható be. A szárnykiképzésű lamellák olyan stabil sugarat hoznak létre, hogy kétoldali légsugárvezetésnél ill. körsugár esetén elegendő egy-egy lamellát a befúvási irányba állítani. Ezáltal maximális indukció érhető el és a befúvott levegő sebessége és hőmérséklet különbsége gyorsan leépül. A szárnykiképzésű lamellák középcsapágyazásának köszönhetően a szabad keresztmetszet nem változik. Ebből következően a lamellák átállításakor a nyomásesés és a zajszint sem változik. A légsugár kilépési irány utólagos változtatása a helyszínen, beépített befúvó esetén is lehetséges. Ha a megrendelésben a megkívánt légsugárvezetést feltünteik, úgy azt gyárilag beállítjuk. Alapkivitelben a beállítás IV lamella állás (körsugár). A nagy szabad keresztmetszetek más résbefúvókhoz képest nagy légáteresztést biztosítanak. A stabil légsugárnak és a jó indukciónak köszönhetően a DSC résbefúvó hűtés esetén ΔT O -12 K-ig alkalmazható. A lamelláknál fellépő elonyomásnak köszönhetően a befúvó a teljes hossza mentén egyenletes légellátással rendelkezik. A mennyezeti résbefúvót 1, 2, 3 vagy 4 réssel, egy darabban vagy szalag kivitelben gyártjuk. A kiegészítő darabok, mint a véglezáró elemek, sarok elem és kereszt elem a résbefúvók sokrétű alkalmazását teszik lehetővé. A különböző kiegészítő profilok segítségével a mennyezeti résbefúvót különböző mennyezet kialakításokban vagy klímavilágításokban alkalmazhatjuk. Elszívó kivitelnél egy fekete perforált terelőlemezt alkalmaznak, amely alulról a résen keresztül könnyedén tisztítható. A légcsatorna hálózathoz a csatlakozás csatlakozó dobozon keresztül történik. Felár ellenében a doboz csatlakozó csonkjába alulról állítható - légmennyiség szabályzásra szolgáló - fojtótárcsa kerül beépítésre. A csatlakozódoboz kívül illetve belül szigeteléssel is ellátható. Álmennyezetekben hely hiány esetén résbefúvó légmennyiség szabályozására szolgáló réstolattyúval együtt a légcsatornába is építhető. VVS-rendszereknél a stabil légsugárvezetés érdekében 100-tól 40 %-os határig alkalmazhatjuk. Kialakítás Véglezárás - Festett műanyag (mint a lamellák színe) Lamellák - Műanyag (kemény PVC), hasonló szín RAL 9005 (fekete, standard) - Műanyag (kemény PVC), hasonló szín RAL 9010 (fehér) - A keretprofil RAL színére festett alumínium (felár ellenében). A festett lamellák utólag nem állíthatók. Lamellatartó - Alumuníum csövek Lamellaosztó - Festett műanyag, hasonló szín RAL 9005 (fekete, standard) vagy RAL 9010 (fehér) Keret - Natúr színre eloxált alumínium - Festett alumínium RAL 9010 (fehér) Kivitel DSC - Standard kivitel DSC-S - Keskeny keretprofillal (egyedi S-profil) DSC-P - Egyedi keretprofillal DSC-...-A - Elszívás, terelő lamellák nélkül DSC-...-Z - Befúvás DSC-...-Z-LI - Lamellák függőleges kifúvással DSC-...-Z-LIIL - Lamellák egyoldali vízszintes balos kifúvással DSC-...-Z-LIIR - Lamellák egyoldali jobbos vízszintes kifúvással DSC-...-Z-LIII - Lamellák kétoldali vízszintes kifúvással DSC-...-Z-LIV - Lamellák körsugárban kifúvással (standard) DSC soros kivitel DSC soros kivitel DSC soros kivitel DSC soros kivitel 04/02-3

4 Tartozékok Csatlakozó doboz (-ASK) - Horganyzott acéllemez - Doboz fedél (-K) (VM rögzítésnél 1 pár ASK dobozonként ill. szalag kivitelben is, rögzítés helyszínileg) Vakelem (-BP) - Festett alumínium (színe mint a kereté) fojtó csappantyú (-DK) - Horganyzott acéllemez, a csatlakozó dobozban (-ASK) Sarokelem 90 (-EW) - Alumínium (színe mint a kereté) Préselt anya M4 (-EM) - Sárgaréz Végelem? (pár) (-ES) - Alapesetben rászerelés nélkül szállítjuk. Amennyiben a megrendelésnél feltüntetésre kerül, úgy gyárilag beépítjük. - Alumínium (színe mint a kereté) Ajakos gumitömítés (-GD) - speciális gumi Réstolattyú (-SS-K) - Elektrolitikusan horganyzott acéllemez (csak ASK nélkül lehetséges) Csatlakozó fül (-VL) - Alapesetben rászerelés nélkül szállítjuk. - Alumínium (színe mint a kereté) Kiegészítő profil - Alumínium (színe mint a kereté) - Z I: mennyezeti lapba történő csatlakozás (DSC-S-hez) - Z II: panelmennyezetes csatlakozás (DSC-S-hez) - Z III: mennyezeti lapba történő csatlakozás (DSC-S-hez) - Z V: világító mennyezethez történő csatlakozás (DSC-S-hez) Szigetelés belül (-Ii) - hőszigetelés a csatlakozó doboz belső oldalán Szigetelés kívül (-Ia) - hőszigetelés a csatlakozó doboz külső oldalán Rögzítés Fix csatlakozás (-FV) - Standard kivitel DSC, DSC-S és DSC-P ASK-val Kapcsos rögzítés (-KB) - DSC és DSC-P ASK nélküli kivitelnél lehetséges - alapesetben rászerelés nélkül szállítjuk. - DSC-S kivitelnél nem lehetséges Csavaros rögzítés (-SM) - DSC és DSC-P ASK nélküli kivitelnél lehetséges, csavar nem tartozék - DSC-S kivitelnél nem lehetséges Rejtett rögzítés (-VM) - DSC és DSC-P kivitelnél lehetséges - DSC-S kivitelnél nem lehetséges Függesztő fülek (-AL) - DSC és DSC-P ASK nélküli kivitelnél lehetséges - DSC-S kivitelnél nem lehetséges 04/02-4

5 Kivitelek és méretek Légsugárvezetés Lamellaállás I (-LI) függőleges kifúvás Lamella állás III (-LIII) kétoldali vízszintes kilúvás max. térfogatáram 1-soros: 30 m³/h m [8,3 l/s m] Két résbesfúvó sor közötti minimális távolság: 1,0 m max. térfogatáram 1-soros: 80 m³/h m [22,2 l/s m] Két résbesfúvó sor közötti minimális távolság: 2,5 m Lamella állás II (-LIIL) Egyoldali vízszintes balos kifúvás Lamella állás IV (-LIV) körsugár max. térfogatáram 1-soros: 60 m³/h m [16,7 l/s m] Két résbesfúvó sor közötti minimális távolság: 3,5 m max. térfogatáram 1-soros: 100 m³/h m [27,8 l/s m] Két résbesfúvó sor közötti minimális távolság: 2,5 m Lamella állás II (-LIIR) Egyoldali vízszintes jobbos kifúvás Gyorskiválasztás IV lamellaállás 1-soros 0,2 m/s végsebesség max. térfogatáram 1-soros: 60 m³/h m [16,7 l/s m] Két résbesfúvó sor közötti minimális távolság: 3,5 m A max. térfogatáram és minimális távolság 3,0 m-es belmagasságnál és -8 K hőmérsékletkölönbségnél érvényesek (max. légcsere két befúvó között 12-szeres). Alapkivitelben IV lamella állás. RH = AB = Helyiség magasság befúvók közötti távolság 04/02-5

6 Méretek Standard profil Befúvás Elszívás Egyedi profil "S" Befúvás Elszívás Egyedi profil P Befúvás Elszívás A DSC-A típusú elszívónál a lamellák helyén egy fekete perforált lemez van beépítve. Ez a résen kereszt könnyedén tisztítható. A fölötte lévő légmennyiség szabályozó könnyű tisztíthatósága érdekében a perforált lemez a csatlakozó csonk részén L = ød + 2 hosszban megszakad. * EÖB 04/02-6

7 Tartozékok-méretek Csatlakozó doboz (-ASK-FV), fix csatlakozás DSC 401 Építési hossz és csatlakozó csonk elrendezés A nézet 1 csonkkal L < 1000, (DSC ) 1000 < L < 1500, (DSC 401 / DSC 402) * DSC csonkkal 1000 < L < 1500, (DSC 403 / DSC 404) * Standard DSC, DSC-P és DSC-S-hez ASK-val Fix csatlakozásnál a résbefúvó és az ASK csatlakozó doboz fixen van egymáshoz rögzítve (4 szegecs egységenként). Rögzítési részletek lásd 14 oldal. Szalag kivitel lásd 10 oldal. Járatos méretek KB GH KH ød L < 1000mm 1000 < L < 1500mm DSC ø98 ø123 DSC ø138 ø138 DSC ø138 2 x ø138 DSC ø158 2 x ø138 Felár ellenében a csatlakozó doboz magassága ø123 mm csonk esetén 205mm-re és ø98mm csonk esetén 180 mm-re csökkenhet. Köztes hosszak és más csonkátmérők külön kérésre. Felár ellenében a doboz nyak a standard hossztól eltérően nem állítható nyakdarab segítségével 200 mm-ig meghosszabbítható. A DCS típusú résbefúvók alapkivitelben L = 1000 mm ill mm hosszban készülnek. X részlet Standard felfüggesztés: A mennyezeti szerelés megkönnyítése érdekében a csatlakozó dobozokat felár ellenében M4 préselt anyával is szállíthatjuk. B nézet befúvó helyszíni Felár ellenében M4 préselt anyával (-EM) helyszíni préselt anya M4 * Y részlet (ajakos gumitömítés) lásd 8 oldal Beépítési nyílás EÖB = lásd 6 oldal EÖL = L+10 04/02-7

8 Szigetelés ASK-hoz belső (-Ii) külső (-Ia) fojtó csappantyú (-DK) ajakos gumitömítés (-GD) Y részlet Függesztő fülek (-AL) Csatlakozó doboz nélkül a DSC-hez és a DSC-P-hez 4 felfüggesztő fület szállítunk. A résbefúvót a 4 függesztőre kell rögzíteni. (Rögzítési részletek lásd 14 oldal) 04/02-8

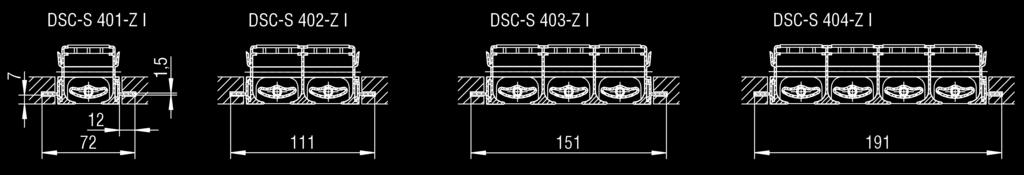

9 Kiegészítő profil DSC-S-hez Kiegészítő profil Z I: mennyezeti lap csatlakozás Kiegészítő profil Z II: panel mennyezethez csatlakozás Kiegészítő profil Z III: mennyezeti lap csatlakozás 84 elox. kiv. 123 elox. Kivitel 163 eloxált kivitel 203 eloxált kivitel 86 lakk. kiv. 125 lakk. Kivitel 166 festett kivitel 206 festett kivitel Kiegészítő profil Z V: világító mennyezeti csatlakozás Vakelem (-BP) vakelem profil 04/02-9

10 Salag kivitel DSC-... végelem (-ES) nélkül Szalag kivitel DSC-... végelemmel (-ES) BL = Szalag hossz DL = Különbözeti hossz EÖL = Mennyezeti nyílás méret DSC-S B részlet, végelem nélkül DSC-S A részlet, végelemmel DSC / DSC-P B részlet, végelem nélkül DSC / DSC-P A részlet, végelemmel A DCS típusú résbefúvók szalag kivitelben >2000 mm, a BL teljes hossz 1500 mm standard hosszakra van felosztva. A hossz különbözet <1500 mm >400 mm-ig csatlakozó dobozzal is szerelhető. Hossz különbözet <400 mm esetén vakelemként, csatlakozó doboz nélkül szállítjuk. Egyéb szalag felosztás egyeztetés után vevői kívánságra lehetséges. x t DSC 20 2 DSC-P 16 2 DSC-S 1-04/02-10

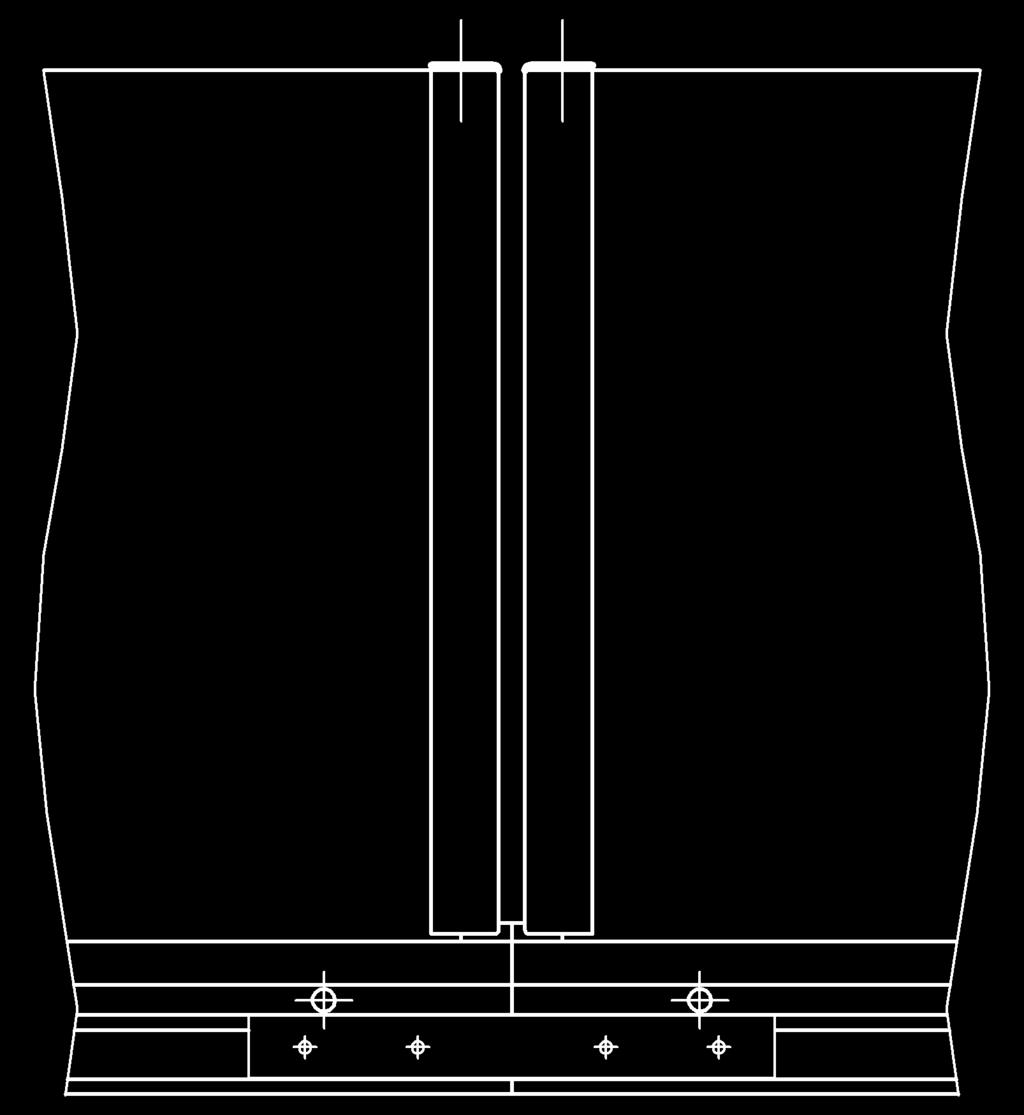

11 Csatlakozóelem szalagkivitelhez (Alapesetben rászerelés nélkül szállítjuk) soroló elem Soroló elemek (külön csomagolva) 140 Soroló elem részletek (standard) 04/02-11

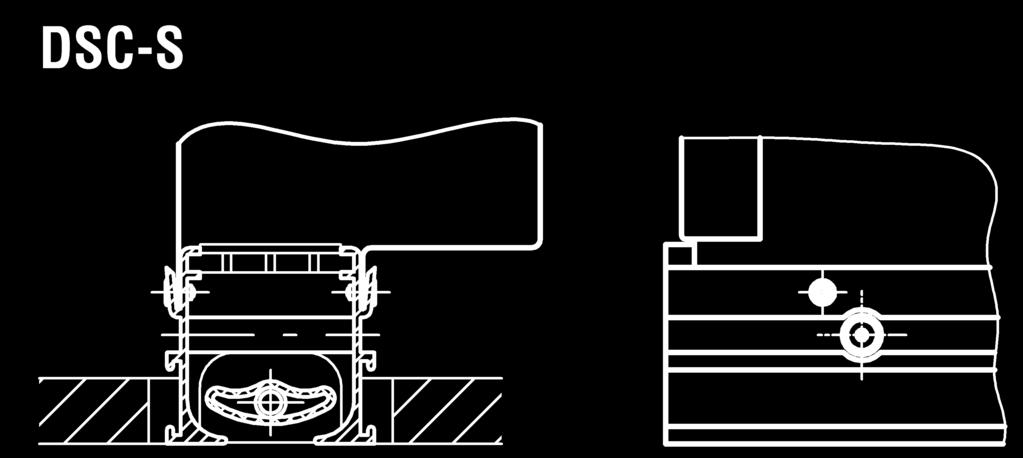

12 Végelem (-ES, pár) Ahhoz, hogy körbefutó keret benyomását keltsük homlokoldalról végelemeket alkalmazunk. A végelemeket alapkivitelben külön csomagolva szállítjuk. Amennyiben a megrendelésnél feltüntetésre kerül, úgy gyárilag beépítjük. Balos végelem Jobbos végelem Kétoldali végelem A végelem gyári beszerelése esetén a megrendelésnél fel kell tünteni, hogy jobbos, balos, vagy kétoldali beépítésű legyen. Beépítési nyílás EÖB = lásd 6 oldal EÖL = L+10 ill. BL+10 Beépítési részlet végelemmel lásd 10 oldal 04/02-12

13 Sarokelem 90 (-EW) Réstolattyú (-SS-K) a DSC DSC DSC DSC Járatos méretek A S DSC DSC DSC DSC (Csak csatlakozó doboz nélkül lehetséges) Sarokelemet csak vakelemként, azaz csatlakozó doboz nélkül szállítunk. A standard sarokelemek 90 -kal és 250mm (1-, 2-, 3- sorosnál) vagy 400mm (4-sorosnál) szárhosszal készülnek, más sarokszög külön kérésre. 04/02-13

14 Rögzítési lehetőségek DSC / DSC-P / DSC-S csatlakozó dobozzal (-ASK) Fix csatlakozás (-FV) DSC / DSC-P csatlakozódoboz nélkül (-ASK) Csavaros rögzítés (-SM) (o. 15 oldal) Rejtett rögzítés (-VM) (o. 16 oldal) Rejtett rögzítés (-VM) (o. 17 oldal) Kapcsos rögzítés (-KB) (o. 18 oldal) Függesztő fülek (-AL) (o. 8 oldal) helyszíni 04/02-14

15 Csavaros rögzítés (-SM) DSC és DSC-P-nél lehetséges csatlakozó doboz nélkül Süllyesztés lencsefejű lemezcsavar részére DIN ISO 7051 ST 3,9 (helyszíni) (90 -ban elforgatva) Süllyesztés lencsefejű lemezcsavar részére DIN ISO 7051 ST 3,9 (helyszíni) (90 -ban elforgatva) Kiosztás, a furatok száma és nagysága a 2-, 3-, és 4-sosor befúvókra is érvényes. (DSC-S-nél nem lehetséges) EÖB Standard min. * DSC DSC DSC DSC * javasolt mennyezeti kivágás 04/02-15

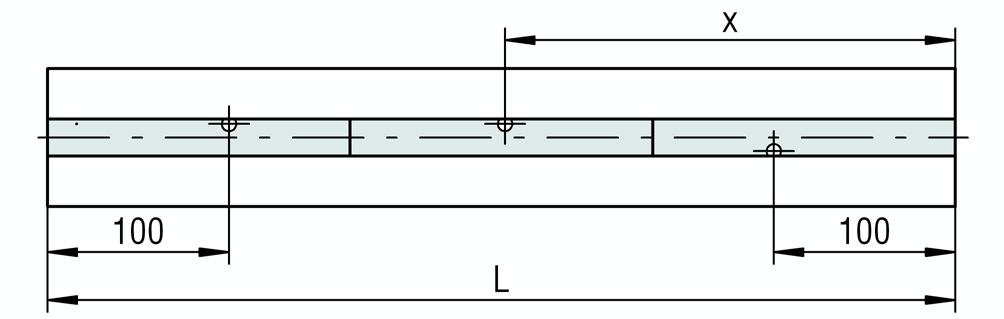

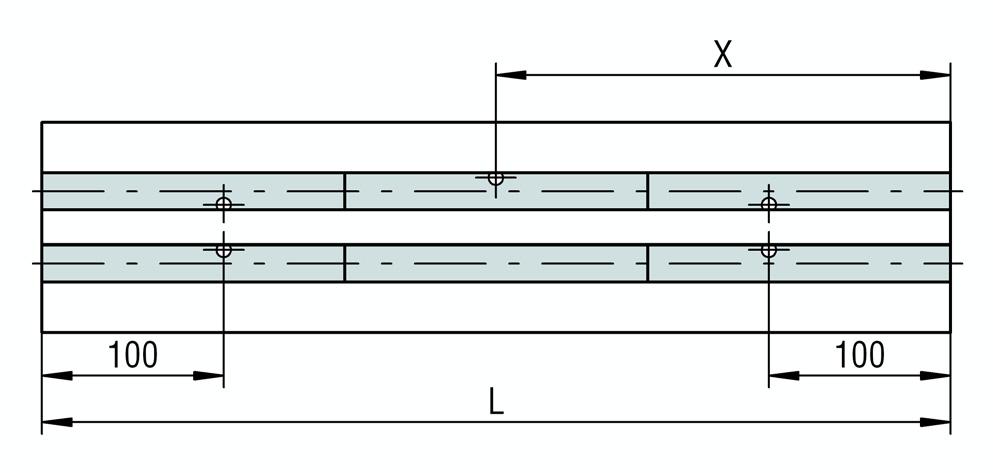

16 Rejtett rögzítés (-VM) csatlakozó doboz nélkül / réstolattyú nélkül DSC 401-VM DSC VM csak csatlakozó doboz nélkül / réstolattyúval (-SS-K) DSC 401-SS-K-VM DSC SS-K-VM VM-rögzítés csavarkiosztása DSC 401 (1 soros) 2 rögzítő csavarral VM-rögzítés csavarkiosztása réstolattyúval DSC 401 (1 soros) 2 rögzítő csavarral ø 8,3 a réstolattyú állításához DSC (2-4 soros) 4 rögzítő csavarral DSC (2-4 sorosig) 4 rögzítő csavarral ø 8,3 a réstolattyú állításához E F S a DSC DSC DSC DSC B nézet SS-K nélkül SS-K-val ø8,3 A csavrhúzó nem tartozik a szállítási terjedelembe Furat a réstolattyú állításhoz L<1000 L>1000 x z x z DSC-401 1/2 L 1 1/2 L 1 DSC-402 1/2 L 1 1/2 L 1 DSC-403 1/2 L 1 1/4 L 2 DSC-404 1/2 L 1 1/4 L 2 z = Furatok száma a réstolattyú állításhoz DIN 7985 M4x80 rögzítő csavarok külön szállítva VM-rögzítésnél a résbefúvót rejtett csavarokkal az átkötő kengyelhez csavarozzák. Szereléskor hozzá kell férni a hátoldalhoz! 04/02-16

17 rejtett rögzítés (-VM) csatlakozó dobozzal (-ASK) DSC és DSC-P-nél lehetséges doboz fedéllel KB GH KH a Végelem x DSC DSC 20 DSC DSC-P 16 DSC DSC doboz fedél nélkül (szalag kivitel) 1.) Távtartó 2.) Dobozvég fedél VM-rögzítésnél a résbefúvót rejtett csavarokkal a csatlakozó dobozhoz csavarozzák. Csonk darabszám és csonk átmérő lásd 7 oldal. Részletek X részlet doboz fedéllel és végelemmel Y részlet doboz fedél és végelem nélkül A-A metszet tömítő szalag Szalag kivitel Z részlet Doboz fedél ( 1 pár ASK dobozonként ill. szalag kivitelben is, külön szállítva) W részlet Beépítési nyílás EÖB = lásd 6 oldal EÖL = L+10 Helyszínen lehet a homlokoldalt felhelyezni és rögzíteni. Ütközési helyet helyszínen tömíteni (tömítő szalag) 04/02-17

18 Kapcsos rögzítés (-KB) Szerelési helyzetben Beépítés Klímavilágításba építve Klímavilágítás Rögzítési helyzetben Különleges "S" Standard profil A klímavilágításba történő beépítésnél a hibátlan zárókép biztosítása érdekében, ez egyik oldalról standardporfil a másik oldalról "S" profil kialakítású a csatlakozás. DSC 401 DSC 402 DSC 403 DSC 404 DSC-P 401 DSC-P 402 DSC-P 403 DSC-P 404 B C D (DSC-S-nél nem lehetséges!) Kapcsos szerelés helyiség oldali beépítés kész mennyezetbe. Szerelési útmutató A kapcsokat alapesetben? rászerelés? nélkül? szállítjuk. A csavart a lamella furatán átvezetni és kapoccsal összecsavarozni. A kapcsokat hosszirányba állítani és a résbefúvóval az álmennyezetbe helyezni (lásd szerelési helyzet). Végül a kapcsokat a csavarok elforgatásával kb. 90 -ba mozgatni és a résbefúvó profilt leengedni (lásd rögzítési helyzet). A csavart meghúzni, amíg a résbefúvó a mennyezeten szilárdan nem rögzítődik. 04/02-18

19 Műszaki adatok Nyomásveszteség és zaj Zajerősség fojtással (befúvás), L=1000 Zajerősség, fojtással (elszívás), L=1000 Fojtás állás "NYITOTT" Korrekció fojtás "ZÁRT" + 4 db(a) Fojtás állás "NYITOTT" Korrekció fojtás "ZÁRT" + 16 db(a) Hossz korrekciók (befúvás és elszívás) L (m) 1 1,5 2 2, KF [db(a)] 0 1, ,7 6 7 Összes nyomásveszteség (befúvás), L=1000 Összes nyomásveszteség (elszívás), L=1000 Fojtótárcsa állása: NYITOTT = 100% ZÁRT = 0% 04/02-19

20 maximális sugárvég sebesség Lamella állás I V ZU = 30 m ³ /h m S [8,3 l/s m S] V ZU = 80 m ³ /h m S [22,2 l/s m S] V ZU = 40 m ³ /h m S [11,1 l/s m S] V ZU = 100 m ³ /h m S [27,8 l/s m S] V ZU = 60 m ³ /h m S [16,7 l/s m S] 1-soros x 1 3-soros x 1,6 2-soros x 1,3 4-soros x 1,9 04/02-20

21 DSC-Z típusú mennyezeti résbefúvó (befúvás) Lamella állás II, egyoldali kifúvás I 1-soros: v max x 1 II 2-soros: v max x 1,4 III 3-soros: v max x 1,7 IV 4-soros: v max x 2,0 DSC-Z típusú mennyezeti résbefúvó (befúvás) Lamella állás III, kétoldali kifúvás 1-soros: v max x 1 3-soros: v max x 1,86 2-soros: v max x 1,4 4-soros: v max x 2,0 DSC-Z típusú mennyezeti résbefúvó (befúvás) Lamella állás IV, körsurár 1-soros: v max x 1 3-soros: v max x 1,45 2-soros: v max x 1,4 4-soros: v max x 2,0 04/02-21

22 kritikus sugárút DSC-Z típusú mennyezeti résbefúvó (befúvás) Lamella állás II / III / IV 1-soros: x kr x 1 2-soros: x kr x 1,26 3-soros: x kr x 1,44 4-soros: x kr x 1,64 maximális behatolási mélység DSC-Z típusú mennyezeti résbefúvó (befúvás) Lamella állás IV, körsurár 1-soros: y x 1 2-soros: y x 1,1 3-soros: y x 1,2 4-soros: y x 1,3 04/02-22

23 Hőmérséklet viszonyok DSC-Z típusú mennyezeti résbefúvó (befúvás) Lamella állás I 1-soros x 1 2-soros x 1,3 3-soros x 1,6 4-soros x 1,9 (hőmérséklet- és indukciósviszony) DSC-Z típusú mennyezeti résbefúvó (befúvás) Lamella állás II, egyoldali kifúvás DSC-Z típusú mennyezeti résbefúvó (befúvás) Lamella állás III, kétoldali kifúvás DSC-Z típusú mennyezeti résbefúvó (befúvás) Lamella állás IV, körsurár 1-soros: TV 1 2-soros: TV 1,4 3-soros: TV 1,7 4-soros: TV 2,0 04/02-23

24 Jelmagyarázat v max (m/s) = maximális sugárvég sebesség v (m/s) = Közepes sugárvég sebesség (v = v max x 0,5) ΔT OK (K) = Hőmérsékletkülönbség a befúvott levegő- és a helyiség hőmérséklet között hűtési esetben ΔT OH (K) = Hőmérsékletkülönbség a befúvott levegő- és a helyiség hőmérséklet között fűtési esetben y (m) = Függőleges sugárút i (-) = Indukciós viszony (i = V X / V ZU ) V X (m ³ /h) [l/s] = összes sugármennyiség az x pontban V ZU (m ³ /h) [l/s] = Befúvott légmennyiség V ZU (m ³ /h m S) = Összes térfogatáram méterenként és résenként V ZU [l/s m S] = Összes térfogatáram méterenként és résenként V AB (m ³ /h m S) = Összes térfogatáram méterenként és résenként V AB [l/s m S] = Összes térfogatáram méterenként és résenként TV (-) = Hőmérsékletviszony (TV = ΔT X / ΔT O ) ΔT X (K) = Hőmérséklet különbség az x pontban ΔT O (K) = Hőmérsékletkülönbség a befúvott levegő- és a helyiség hőmérséklet között (ΔT O = t zu - t R ) iso (-) = izoterm Sa (-) = Rések száma x kr (m) = kritikus sugárút x (m) = Vízszintes sugárút x+y (m) = Vízszintes + függőleges sugárút L WA [db(a)] = A-értékre vonatkoztatott hangteljesítményszint P dyn (Pa) = Dinamikus nyomás P stat (Pa) = Statikus nyomás Δp t (Pa) = Össznyomásveszteség ρ (kg/m ³ ) = Sűrűség AL (-) = Befúvó hossz KF (-) = Korrekciós tényező L (mm) = Hosszúság KH (mm) = Doboz magasság GH (mm) = Teljes magasság KB (mm) = Doboz szélesség t zu ( C) = Befúvott levegőhőmérséklet t R ( C) = Helyiség hőmérséklet EÖB (mm) = Beépítési nyílás szélesség: EÖL (mm) = Beépítési nyílás hossza: 04/02-24

25 Rendelési adatok Mennyezeti résbefúvó DSC típus Standard keretprofil - Keskeny keretprofil -S Különleges keretprofil -P Kiegészítő profil nélkül - Kiegészítő profillal -ZI -ZII -ZIII -ZIV Alumínium keretprofil natúr színűre eloxált (E6/EV1) Alumínium keretprofil festett RAL 9010 (fehér) 1-soros soros soros soros -404 Befúvás -Z Elszívás (légterelő lamella nélkül) -A Légterelő lamellák műanyagból hasonló szín RAL 9005 (fekete) -LS hasonló szín RAL 9010 (fehér) -LW lamellák festett alumínium -LA Lamellaállás I -LI II balos -LII L II jobbos -LII R III -LIII IV -LIV Hosszúság 1000 mm 1500 mm szalag kivitelben Függesztő fülek (csak DSC + DSC-P -nél ASK nélkül lehetséges, DSC-S-nél nem lehetséges) -AL Fix csatlakozás (standard ASK-val) -FV Kapcsos rögzítés (csak DSC + DSC-P-nél ASK nélkül lehetséges) -KB Csavaros rögzítés (csak DSC + DSC-P -nél lehetséges ASK nélkül, DSC-S-nél nem lehetséges) -SM Rejtett rögzítés (csak DSC + DSC-P -nél lehetséges -VM Rendelési példa: DSC 401-Z-LS-LIII-1000-FV ASK-val Rendeléskor kérjük a hosszat megadni. Hiányos rendelési adatok esetén a vastagon keretezett kivitelt szállítjuk! 04/02-25

26 Tartozékok: Csatlakozó doboz ASK típus réstolattyú (csak csatlakozó doboz nélkül lehetséges) -SS-K fix csatlakozás -FV DSC, DSC-S, DSC-P-hez rejtett rögzítés -VM DSC / DSC-P-hez csavaros rögzítés -SM Rejtett rögzítés -VM Fojtótárcsa nélkül - dobozfedéllel -K (1 pár ASK dobozonként ill. szalag kivitelben szintén) Fojtótárcsával -DK dobozfedél nélkül - vakelem profil -BP sarokelem 90 -EW kapcsos rögzítés -KB végelem (pár) (alapesetben rászerelés nélkül szállítjuk) -ES csatlakozó elemek (alapesetben rászerelés nélkül szállítjuk) -VL ajakos gumitömítés nélkül - ajakos gumitömítéssel -GD szigetelés nélkül - belső -Ii szigeteléssel külső -Ia préselt anya nélkül - péréselt anyával -EM Hiányos rendelési adatok esetén a vastagon keretezett kivitelt szállítjuk! 04/02-26

27 Kiírási szöveg A nagy iduktivitású mennyezeti résbefúvó, szabad keresztmetszete, ellenállása és zajszintje minden lamella állásnál azonos. A húzott alumínium profilú keret natúr eloxált (E6/EV1) vagy festett RAL 9010 (fehér) és elforgatható ágyazású szárny profil kiképzésű légterelő lamellák műanyagból (kemény PVC): - hasonló szín RAL 9005 (fekete), - hasonló szín RAL 9010 (fehér) vagy - A keretprofil RAL színére festett alumínium. A lamellák utólag men állíthatók. Térfogatáram m³/h méterenként ha: 35 db(a) 40 db(a): DSC DSC DSC DSC Gyártmány: SCHAKO DSC-...-Z típus Kivitel (sorok száma): - 1 soros (-401) - 2 soros (-402) - 3 soros (-403) - 4 soros (-404) Lamella állás: - LI, függőleges kifúvás - -LIIL, egyoldali vízszintes kifúvás balos - LIIR : egyoldali vízszintes kifúvás jobbos - LIII, kétoldali vízszintes kifúvás - LIV, körsugár Hosszúság: mm mm - szalag kivitelben - Elszívó kivitel esetén légterelő lamellák nélkül, helyette takaró lemezként fekete perforált lemez. Gyártmány: SCHAKO DSC-...-A típus - keskeny keretprofillal Gyártmány: SCHAKO DSC-S típus - egyedi keretprofillal Gyártmány: SCHAKO DSC-P típus Rögzítés: Fix csatlakozás (-FV) - Standard DSC, DSC-S és DSC-P kivitelnél ASK-val csatlakozó doboz és résbefúvó szereléshez kompletten. Kapcsos rögzítés (-KB) - DSC és DSC-P ASK nélküli kivitelnél lehetséges - DSC-S kivitelnél nem lehetséges Csavaros rögzítés (-SM) - DSC és DSC-P ASK nélküli kivitelnél lehetséges, csavar nem tartozék - DSC-S kivitelnél nem lehetséges Rejtett rögzítés (-VM) - DSC és DSC-P kivitelnél lehetséges - DSC-S kivitelnél nem lehetséges Függesztő fülek (-AL) - DSC és DSC-P ASK nélküli kivitelnél lehetséges - DSC-S kivitelnél nem lehetséges Tartozék: - csatlakozódobozzal (-ASK) horganyzott acéllemezből, valamint oldalsó csatlakozó csonkkal és felfüggesztő furatokkal. - a csatlakozó dobozban elhelyezett frontoldalról állítható fojtótárcsa (-DK) a légmennyiség szabályozására. - ajakos gumitömítéssel a csatlakozó csonkon (-GD). - hőszigeteléssel - belső (-Ii) - külső (-Ia) - bepréselt anyával (M4) a felfüggesztéshez (-EM) - fix csatlakozással (-FV, standard) - rejtett rögzítéssel (-VM) - doboz fedéllel ( 1 pár ASK dobozonként ill. szalag kivitelben is, külön szállítva) - vég elemekkel (-ES) (pár) (alap kivitelben külön csomagolva) - soroló elemekkel (-VL) (alap kivitelben külön csomagolva) - sarokelemmel 90 (EW) - kiegészítő profillal (DSC-S-hez): - Z I (-Z I), mennyezeti lapok csatlakozásához - Z II (-Z II), panel mennyezetek csatlakozásához - Z III (-Z III), mennyezeti lapok csatlakozásához - Z V (-Z V), világító mennyezetek csatlakozásához - réstolattyúval (-SS-K), csak csatlakozó doboz nélkül lehetséges 04/02-27

28 - rejtett rögzítés (-VM, alapkivitel DSC-S-nél kiegészítő profillal vagy anélkül) - csavaros rögzítés (-SM, standard a DSC és DSC-P-nél) - vakelemmel (-BP) 04/02-28
