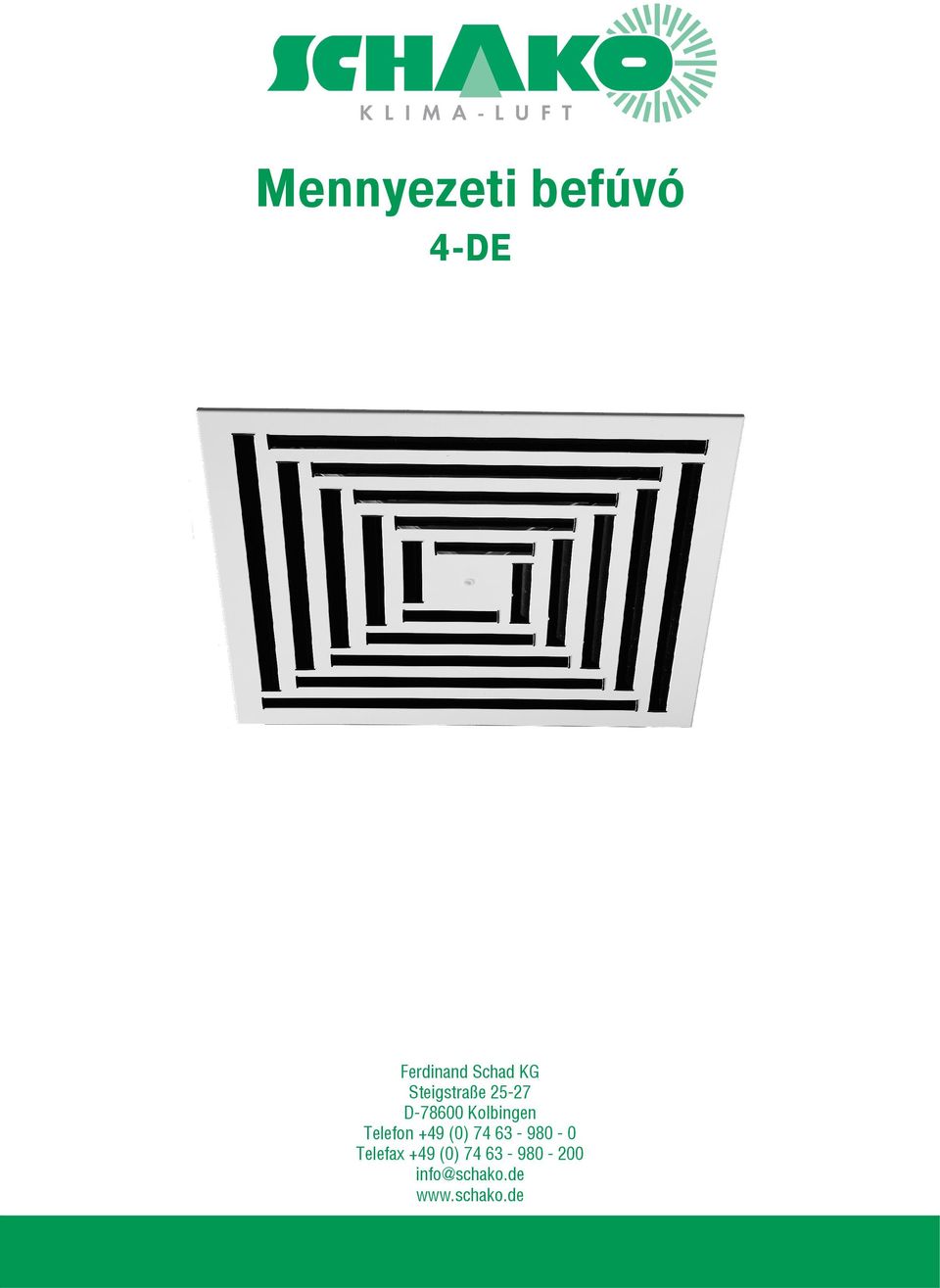

Mennyezeti befúvó 4-DE

Átírás

1 Mennyezeti befúvó 4-DE Ferdinand Schad KG Steigstraße D Kolbingen Telefon +49 (0) Telefax +49 (0) info@schako.de

2 Tartalom Leírás...3 Kialakítás... 3 Kivitel... 3 Tartozékok... 3 Rögzítés... 4 Kivitelek és méretek...5 Légsugárvezetés... 5 Méretek... 6 Tartozékok-méretek... 7 Rögzítési lehetőségek... 8 Műszaki adatok...9 Nyomásveszteség és zaj... 9 maximális sugárvég sebesség Kritikus sugárút maximális behatolási mélység Indukciós viszonyok Hőmérséklet viszonyok Jelmagyarázat Rendelési adatok Kiírási szöveg /08-2

3 Leírás A 4-DE típusú négyzet alakú mennyezeti befúvó kézzel állítható terelő lamellákkal rendelkezik. Beépített állapotban is állíthatók a lamellák alulról, lehetőséget biztosítva a légvezetési irány helyiség igény szerinti megváltoztatására. A légsugár vízszintestől a függőleges irányig változtatható. A 4-DE típusú mennyezeti befúvó fűtési- vagy hűtési esetre is alkalmazható. A légterelő lamellák frontlapba rögzítéseinek lekerekített élei lehetővé teszik a könnyű tisztítást. A szárny kiképzésű légterelő lamellák optimális légsugár vezetést garantálnak. Az éles sarkok következetes kerülése halk üzemmódot biztosít. A 4-DE típusú mennyezeti befúvó egyaránt készül befúvásra és elszívásra is. Elszívó kivitelnél elmarad a légterelő lamella. Ezért a csatlakozó doboz ilyenkor belül festett RAL 9005 (fekete). Ha 4- DE típusú elszívót átlátást gátló perforált lemezzel kell ellátni, azt már a megrendeléskor meg kell adni. Utólagos beépítése már nem lehetséges. Légcsatornába építéskor vagy kevés álmennyezeti hely esetén csatlakozó doboz helyett réstolattyú is alkalmazható. Felár ellenében a csatlakozó doboz csonkjába térfogatáram mérő berendezést lehet integrálni. A térfogatáram mérő berendezés pontossága ± 5% ha a csonkban lévő sebesség 2-5 m/s között van és az egyenes hozzááramlás min. 1 D. A mérés beépített befúvóval történik A fojtótárcsán keresztül minden egyes befúvón gyorsan és pontosan beállítható a kívánt térfogatáram. A csatornatisztító-robot helység felől történő elhelyezése érdekében, a ROB kivitelű SAK csatlakozó doboznál a terelőlemezt, éppúgy mint az esetleg beépített perforált lemez fojtótárcsát és a légáramlásmérő-egységet el lehet távolítani. Változó térfogatáram A 4-DE típusú mennyezeti befúvó alkalmas változó tömegáramú berendezésekhez is. A nagy kilépési sebességek stabil légsugarat garantálnak, a légsugár csekély légmennyiségnél sem válik le mennyezetről. Lamella állítási lehetőségek Lamella állás 1 Lamella állás 2 Kialakítás Frontlap - Festett acéllemez RAL 9010 (fehér) - Festett acéllemez, eltérő RAL-színben (felár ellenében) - Alumínium natúrszínre eloxált E6/EV1 (csak VM rejtett rögzítés lehetséges, felár ellenében). Lamellák - Műanyag, hasonló RAL 9010 (fehér) vagy RAL 9005 (fekete) színben - Festett alumínium a frontlap RAL színbében (a lamellák utólag nem állíthatók) Kivitel 4-DE-Z 4-DE-A Tartozékok - Befúvás - Lamellák nélkül elszívásra. Csatlakozódoboz (-SAK) - Horganyzott acéllemez, beépített perforált lemez légelosztóval (csak befúvó kivitelnél) és felfüggesztő lyukakkal. Labda elleni védelem (-BS) - csak SM szereléssel és NW 800 csak SM-V szereléssel lehetséges. - festett acél RAL 9010 (fehér), más RAL szín felár ellenében. Fojtó csappantyú (-DK) - Horganyzott acéllemez, a csatlakozódobozban (-SAK) - fojtó rögzítés műanyagból ajakos gumitömítés (-GD) - A csatlakozódoboz csonkján, speciális gumiból. Szigetelés belül (-Ii) - hőszigetelés a csatlakozó doboz belső oldalán Szigetelés kívül (-Ia) - hőszigetelés a csatlakozó doboz külső oldalán ROB- kivitel (-ROB) - Elosztólemez, fojtótárcsa és légmennyiségmérő- egység eltávolítható. Réstolattyú (-SS-K) - Elektrolitikusan horganyzott acéllemez a légmennyiség szabályozásra Térfogatáram mérő berendezés (-VME) - Tartó horganyzott acéllemezből - Mérő csonk műanyagból - Csatlakozók alumíniumból 05/08-3

4 Rögzítés Csavaros rögzítés (-SM) - 4 lencsefejű süllyesztett lemezcsavaral (helyszíni) (NW 800- nál nem lehetséges) Rejtett rögzítés (-VM) - Traverz rögzítés (felár ellenében) csak SAK csatlakozó dobozzal lehetséges (NW 800-nál standard) - DIN EN ISO 4762 M6 belső kulcsnyílású csavarral rögzítve a dobozban csavaros rögzítéssel VM (-SM-V) - csavaros rögzítés (-SM) rejtett rögzítéssel (-VM) - csak NW 800, labda elleni védelemmel (-BS) 05/08-4

5 Kivitelek és méretek Légsugárvezetés Lamella állítási lehetőség és csavaros rögzítés (SM) Légsugárvezetés "H" (vízszintes) minden lamella 2-es lamella állásban Gyárilag a "H" légsugárvezetés van beállítva 4-DE 600 Légsugárvezetés "V" (függőleges) Váltakozóan 1 és 2 lamella állás Lamella állás 1 Lamella állás 2 4-DE DE DE DE 800 rejtett rögzítéssel (VM) 4-DE = Süllyesztés lencsefejű lemezcsavar számára DIN ISO 7051 ST 3,9 2 = NW 400-tól süllyesztés lencsefejű lemezcsavar számára DIN ISO 7051 ST 4,8 05/08-5

6 Méretek 4-DE-Z SAK-Z-vel (befúvásra) külső felfüggesztés helyszíni 4-DE-A SAK-A-val (elszívásra) felfüggesztés helyszíni külső 1) = Belső oldal festett RAL 9005 (fekete) Járatos méretek NW A E R T SAK-Z SAK-A H řd H řd /08-6

7 Tartozékok-méretek (felár ellenében): Térfogatáram mérő berendezés (-VME) Réstolattyú (-SS-K) 4-DE-Z-SS-K (befúvás) 4-DE-A-SS-K (elszívás) Fojtó csappantyú (-DK) Alumínium frontlap esetén a réstolattyú csak SM rögzítéssel szállítható. ajakos gumitömítés (-GD) X részlet ROB- kivitel (-ROB) Osztólemez, fojtótárcsa és térfogatáram mérő berendezés eltávolítható. Járatos méretek NW A F G SS-K-Z SS-K-A SAK szigetelés belső (-Ii) külső (-Ia) 05/08-7

8 Labda elleni védelem (-BS) (csak SM szereléssel és NW 800-nál SM-V szereléssel lehetséges) Rögzítési lehetőségek Csavaros rögzítés (-SM) Y részlet Csavaros rögzítés esetén a mennyezeti befúvót 4 helyszíni süllyesztett fejű csavarral kell a csatlakozó dobozhoz rögzíteni (NW 800-nál nem lehetséges). Rejtett rögzítés (-VM, felár ellenében) 4-DE-Z 4-DE Z részlet 4-DE-A ULS-csavar DIN EN ISO 7380 M6x30 Járatos méretek NW A * 798 * NW 800: SM-V szereléssel SM-V szerelés méretei (csak NW 800) SM szerelés NW lásd 5. old. Rejtett rögzítésnél a mennyezeti befúvót egy traverz és egy belső kulcsnyílású csavar DIN EN ISO 4762 M6 segítségével rögzítik az csatlakozó dobozhoz. Süllyesztéssel lencsefejű lemezcsavar részére DIN ISO 7051 ST 4,8 (helyszíni). 05/08-8

9 Műszaki adatok Nyomásveszteség és zaj 4-DE-Z (befúvás), csatlakozó dobozzal 4-DE-A (elszívás), csatlakozó dobozzal Légsugárvezetés "H" (vízszintes) Légsugárvezetés "V" (függőleges) Fojtás állás NYITOTT Fojtás állás ZÁRT /08-9

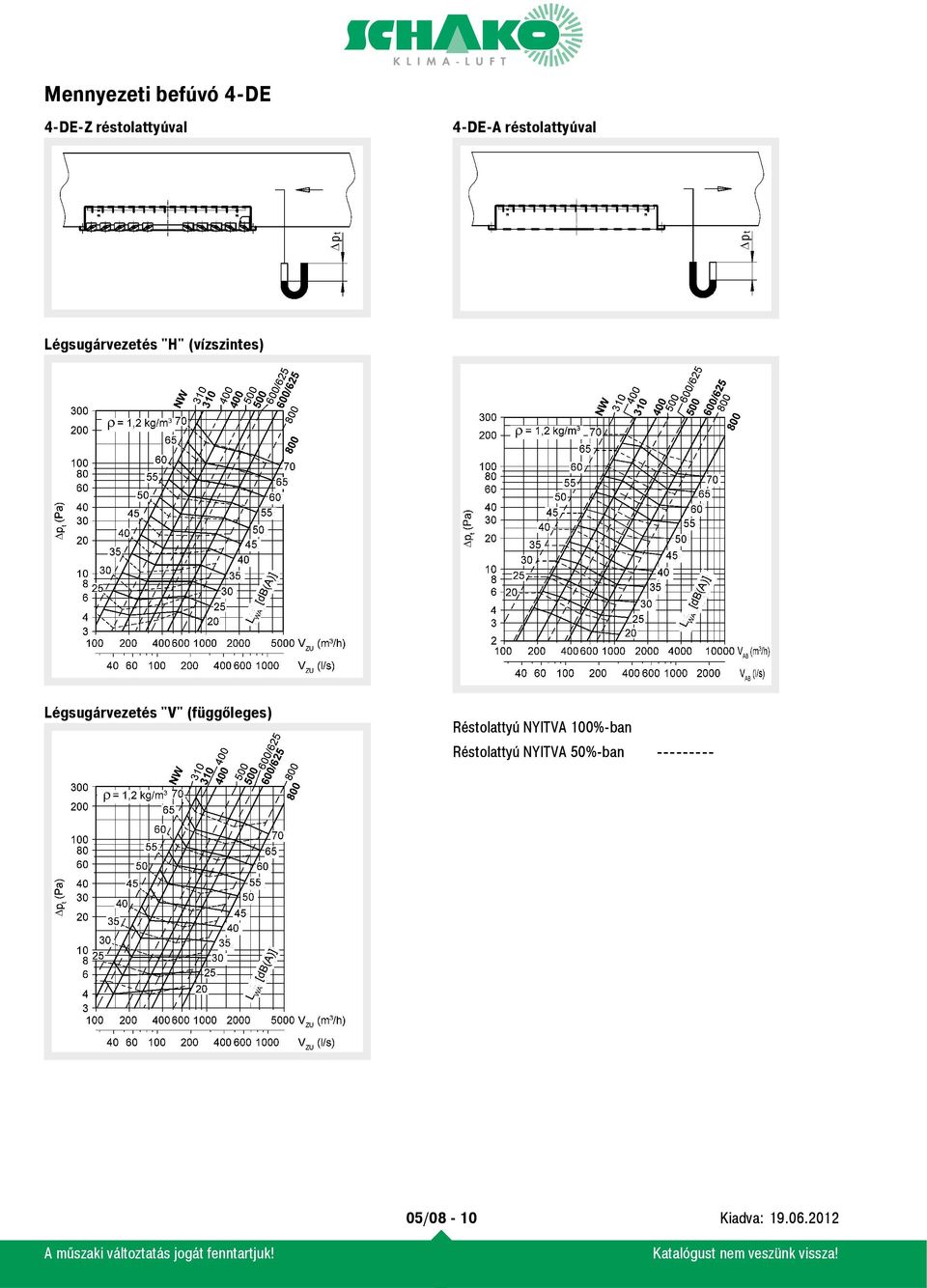

10 4-DE-Z réstolattyúval 4-DE-A réstolattyúval Légsugárvezetés "H" (vízszintes) Légsugárvezetés "V" (függőleges) Réstolattyú NYITVA 100%-ban Réstolattyú NYITVA 50%-ban /08-10

11 maximális sugárvég sebesség 4-DE DE DE DE /08-11

12 4-DE 800 Kritikus sugárút 05/08-12

13 maximális behatolási mélység fűtés esetén 4-DE DE DE DE DE /08-13

14 Indukciós viszonyok Hőmérséklet viszonyok Jelmagyarázat V ZU (mł/h) = Befúvott légmennyiség V ZU [l/s] = Befúvott légmennyiség V AB (mł/h) = Elszívott légmennyiség V AB [l/s] = Elszívott légmennyiség Δp t (Pa) = Nyomásveszteség L WA [db(a)] = A értékű hangteljesítményszint r (kg/mł) = Sűrűség v max (m/s) = maximális sugárvég sebesség v (m/s) = Közepes sugárvég sebesség (v = v max x 0,5) x (m) = Vízszintes sugárút y (m) = Függőleges sugárút x+y (m) = Vízszintes + függőleges sugárút x kr (m) = kritikus sugárút ΔT O (K) = Hőmérséklet különbség a befúvott levegőés a helyiség hőmérséklet között (ΔT O = t ZU - t R ) t ZU (K) = Befúvott levegő hőmérséklete t R (K) = Helyiség hőmérséklet y H (m) = Maximális behatolási mélység fűtés esetén i (-) = Indukciós viszony (i = V X / V ZU ) TV (-) = Hőmérsékletviszony (TV = ΔT X / ΔT O ) NW (mm) = Névleges méret ΔT X (K) = Hőmérsékletkülönbség az x pontban V X (mł/h) = összes sugármennyiség az x pontban V X [l/s] = összes sugármennyiség az x pontban 05/08-14

15 Rendelési adatok lamellák műanyagból, hasonló szín RAL 9010 (fehér) -LW Légsugárvezetés H (vízszintes) csavaros rögzítéssel -SM Mennyezeti örvénybefúvó 4-DE típus Befúvás -Z lamellák műanyagból, hasonló szín RAL 9005 (fekete) -LS Légsugárvezetés V (függőleges) NW Elszívás -A Rejtett rögzítés -VM csak csatlakozó dobozzal (-SAK) lehetséges Lamellák alumíniumból homok ezüst színűre -LA csavaros szerelés VM rögzítéssel -SM-V csak labda elleni védelemmel (-BS) Tartozékok: Befúvás -Z Fojtótárcsa nélkül - ajakos gumitömítés nélkül - térfogatáram mérő berendezés nélkül - Standard kivitel - Csatlakozó doboz SAK típus Elszívás -A belül festett RAL 9005 (fekete) Fojtótárcsával -DK ajakos gumitömítéssel -GD térfogatáram mérő berendezéssel -VME ROB- kivitel -ROB Rendelési példa: 4-DE-Z-LS-H-625-SAK-Z-GD Hiányos rendelési adatok esetén a vastagon keretezett kivitelt szállítjuk! szigetelés nélkül - Belső szigeteléssel -Ii szigeteléssel külső -Ia Réstolattyú -SS-K Labda elleni védelem -BS (csak SM szereléssel és NW 800-nál csak SM-V szereléssel lehetséges) 05/08-15

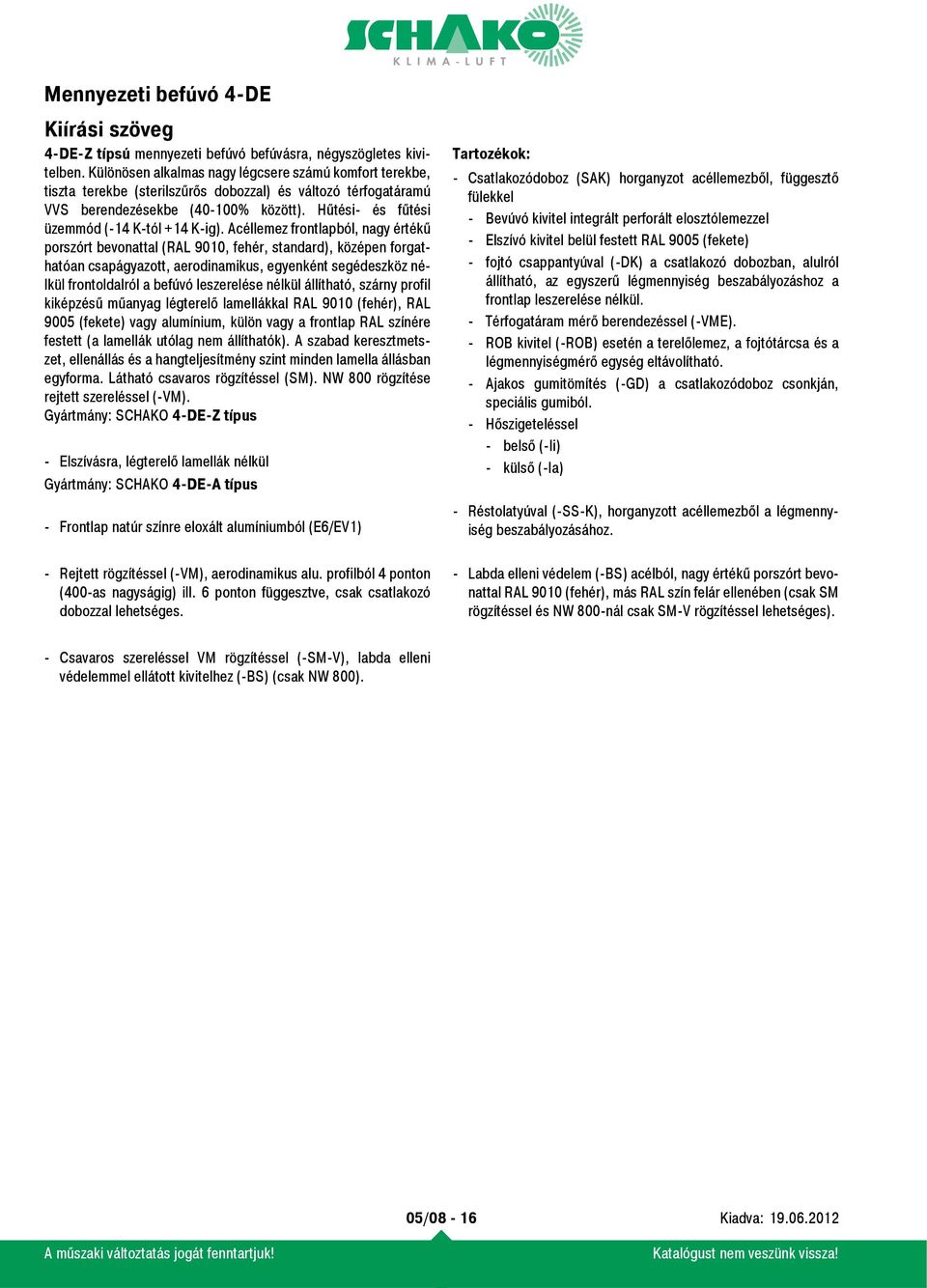

16 Kiírási szöveg 4-DE-Z típsú mennyezeti befúvó befúvásra, négyszögletes kivitelben. Különösen alkalmas nagy légcsere számú komfort terekbe, tiszta terekbe (sterilszűrős dobozzal) és változó térfogatáramú VVS berendezésekbe (40-100% között). Hűtési- és fűtési üzemmód (-14 K-tól +14 K-ig). Acéllemez frontlapból, nagy értékű porszórt bevonattal (RAL 9010, fehér, standard), középen forgathatóan csapágyazott, aerodinamikus, egyenként segédeszköz nélkül frontoldalról a befúvó leszerelése nélkül állítható, szárny profil kiképzésű műanyag légterelő lamellákkal RAL 9010 (fehér), RAL 9005 (fekete) vagy alumínium, külön vagy a frontlap RAL színére festett (a lamellák utólag nem állíthatók). A szabad keresztmetszet, ellenállás és a hangteljesítmény szint minden lamella állásban egyforma. Látható csavaros rögzítéssel (SM). NW 800 rögzítése rejtett szereléssel (-VM). Gyártmány: SCHAKO 4-DE-Z típus - Elszívásra, légterelő lamellák nélkül Gyártmány: SCHAKO 4-DE-A típus - Frontlap natúr színre eloxált alumíniumból (E6/EV1) Tartozékok: - Csatlakozódoboz (SAK) horganyzot acéllemezből, függesztő fülekkel - Bevúvó kivitel integrált perforált elosztólemezzel - Elszívó kivitel belül festett RAL 9005 (fekete) - fojtó csappantyúval (-DK) a csatlakozó dobozban, alulról állítható, az egyszerű légmennyiség beszabályozáshoz a frontlap leszerelése nélkül. - Térfogatáram mérő berendezéssel (-VME). - ROB kivitel (-ROB) esetén a terelőlemez, a fojtótárcsa és a légmennyiségmérő egység eltávolítható. - Ajakos gumitömítés (-GD) a csatlakozódoboz csonkján, speciális gumiból. - Hőszigeteléssel - belső (-Ii) - külső (-Ia) - Réstolatyúval (-SS-K), horganyzott acéllemezből a légmennyiség beszabályozásához. - Rejtett rögzítéssel (-VM), aerodinamikus alu. profilból 4 ponton (400-as nagyságig) ill. 6 ponton függesztve, csak csatlakozó dobozzal lehetséges. - Labda elleni védelem (-BS) acélból, nagy értékű porszórt bevonattal RAL 9010 (fehér), más RAL szín felár ellenében (csak SM rögzítéssel és NW 800-nál csak SM-V rögzítéssel lehetséges). - Csavaros szereléssel VM rögzítéssel (-SM-V), labda elleni védelemmel ellátott kivitelhez (-BS) (csak NW 800). 05/08-16
