Ásványgyapot hangcsillapító

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Ásványgyapot hangcsillapító"

Átírás

1 Ásványgyapot hangcsillapító MWS / MBS / MLS / MBLS MWK / MBK / MLK / MBLK Ferdinand Schad KG Steigstraße D Kolbingen Telefon Telefax

2 Tartalom Leírás... 3 MWK / MWS... 3 MLK / MLS... 3 MBK / MBS... 4 MBLK / MBLS... 4 MWK-a / MWS-a... 5 MLK-a / MLS-a... 5 MBK-a / MBS-a... 5 MBLK-a / MBLS-a... 5 Kialakítás... 6 Kivitel... 6 Tartozékok... 6 Kivitel és méretek... 7 Méretek... 7 Tartozékok-méretek... 7 Kulisszás hangcsillapító osztott kivitelben... 9 Műszaki adatok...12 Réssebesség és térfogatáram...12 Áramlási zaj a DIN szerint...15 Csillapítás és nyomásveszteség MWS és MLS Csillapítás és nyomásveszteség MBS és MBLS Csillapítás és nyomásveszteség MWS és MLS Csillapítás és nyomásveszteség MBS és MBLS Jelmagyarázat...20 Rendelési adatok...20 Kiírási szöveg /02-2

3 Leírás MWK / MWS MLK / MLS Hangcsillapító kulissza MWK típus Kulisszák lekerekített profillal, amellyel lényegesen csökkenthető a nyomásveszteség Az ásványgyapot lapok nem bomló üvegszövettel burkolva, ezáltal a baktériumok nem tudnak megtelepedni és nem égheto a DIN 4102 A2 szerint. A kulisszák ISO/DIS 7235 és DIN szerint méretezve. A VDI 6022 higiéniai előírásai szerint gyártva. Alkalmazása 500 Hz és 8000 Hz fő-zavaró frekvenciák között. A kulissza lemez vastagsága 0,5 mm Kulisszás hangcsillapító MWS típus Kulisszás hangcsillapító beépített MWK típusú kulisszákkal. Légcsatorna ház 1,0 mm vastag légtömören korcolt horganyzott acéllemezből Belső nyomás max Pa. Kétoldalt M 30 Metu profillal. A VDI 6022 higiéniai előírásai szerint gyártva. Alkalmazása 500 Hz és 8000 Hz fő-zavaró frekvenciák között. Hangcsillapító kulissza MLK típus Kulisszák lekerekített profillal, amellyel lényegesen csökkenthető a nyomásveszteség Az ásványgyapot lapok nem bomló üvegszövettel burkolva, ezáltal a baktériumok nem tudnak megtelepedni és nem égheto a DIN 4102 A2 szerint. Kétoldalt t = 0,5 mm perforált lemezzel burkolva. A kulisszák ISO/DIS 7235 és DIN szerint méretezve. A VDI 6022 higiéniai előírásai szerint gyártva. Alkalmazása 500 Hz és 8000 Hz fő-zavaró frekvenciák között. A kulissza lemez vastagsága 0,5 mm Kulisszás hangcsillapító MLS típus Kulisszás hangcsillapító beépített MLK típusú kulisszákkal Légcsatorna ház 1,0 mm vastag légtömören korcolt horganyzott acéllemezből Belső nyomás max Pa. Kétoldalt M 30 Metu profillal. A VDI 6022 higiéniai előírásai szerint gyártva. Alkalmazása 500 Hz és 8000 Hz fő-zavaró frekvenciák között. 10/02-3

4 MBK / MBS MBLK / MBLS Hangcsillapító kulissza MBK típus Kulisszák lekerekített profillal, amellyel lényegesen csökkenthető a nyomásveszteség Az ásványgyapot lapok nem bomló üvegszövettel burkolva, ezáltal a baktériumok nem tudnak megtelepedni és nem égheto a DIN 4102 A2 szerint. Féloldalt eltolt t = 0,5 mm lemezzel burkolva. A kulisszák ISO/DIS 7235 és DIN szerint méretezve. A VDI 6022 higiéniai előírásai szerint gyártva. Alkalmazása 63 Hz és 500 Hz fő-zavaró frekvenciák között. A kulissza lemez vastagsága 0,5 mm Kulisszás hangcsillapító MBS típus Kulisszás hangcsillapító beépített MBK típusú kulisszákkal. Légcsatorna ház 1,0 mm vastag légtömören korcolt horganyzott acéllemezből Belső nyomás max Pa. Kétoldalt M 30 Metu profillal. A VDI 6022 higiéniai előírásai szerint gyártva. Alkalmazása 63 Hz és 500 Hz fő-zavaró frekvenciák között. Hangcsillapító kulissza MBLK típus Kulisszák lekerekített profillal, amellyel lényegesen csökkenthető a nyomásveszteség Az ásványgyapot lapok nem bomló üvegszövettel burkolva, ezáltal a baktériumok nem tudnak megtelepedni és nem égheto a DIN 4102 A2 szerint. Féloldalt eltolt t = 0,5 mm lemezzel burkolva. A nem burkolt felületeken t = 0,5 mm perforált lemez burkolattal. A kulisszák ISO/DIS 7235 és DIN szerint méretezve. A VDI 6022 higiéniai előírásai szerint gyártva. Alkalmazása 63 Hz és 500 Hz fő-zavaró frekvenciák között. A kulissza lemez vastagsága 0,5 mm Kulisszás hangcsillapító MBLS típus Kulisszás hangcsillapító beépített MBLK típusú kulisszákkal. Légcsatorna ház 1,0 mm vastag légtömören korcolt horganyzott acéllemezből Belső nyomás max Pa. Kétoldalt M 30 Metu profillal. A VDI 6022 higiéniai előírásai szerint gyártva. Alkalmazása 63 Hz és 500 Hz fő-zavaró frekvenciák között. 10/02-4

5 MWK-a / MWS-a MBK-a / MBS-a Hangcsillapító kulissza MWK-a típus Kulisszák szögletes keretprofillal. Egyébként megegyezik az MWK típussal. Kulisszás hangcsillapító MWS-a típus Kulisszás hangcsillapító mint MWS típus, de MWK-a típusú kulisszákkal. MLK-a / MLS-a Hangcsillapító kulissza MBK-a típus Kulisszák szögletes keretprofillal. Egyébként megegyezik az MBK típussal. Kulisszás hangcsillapító MBS-a típus Kulisszás hangcsillapító mint MBS típus, de MBK-a típusú kulisszákkal. MBLK-a / MBLS-a Hangcsillapító kulissza MLK-a típus Kulisszák szögletes keretprofillal. Egyébként megegyezik az MLK típussal. Kulisszás hangcsillapító MLS-a típus Kulisszás hangcsillapító mint MLS típus, de MLK-a típusú kulisszákkal. Hangcsillapító kulissza MBLK-a típus Kulisszák szögletes keretprofillal. Egyébként megegyezik az MBLK típussal. Kulisszás hangcsillapító MBLS-a típus Kulisszás hangcsillapító mint MBLS típus, de MBLK-a típusú kulisszákkal. 10/02-5

6 A hagyományos kulisszákhoz képest a lekerekített profilú kerettel készült kulisszák a nyomásveszteséget akár 55%-kal is csökkenthetik. Ezáltal növelhető az energia megtakarítás! A kulisszák és a kulisszás hangcsillapítók kielégítik a VDI 6022 higiéniai előírásait. A VDI 6022 "higiénia tudatos tervezés, kivitelezés, üzemeltetés és karbantartás" szerint a belső levegő minősége higiénia szempontjából kifogástalan minőségű, ami azt jelenti, hogy a cél csíra mentes levegő belélegzése. Ebből következően a beépített elemeknek nem szabad szálas anyagokat, illatot illetve mikroorganizmusokat szállítaniuk. A higiéniai alkalmassági vizsgálatok és a RAL termékvizsgálatok adatai igazolják a zajvédelmi berendezéseink lényeges minőségi jellemzőit. A SCHAKO kulisszás hangcsillapítók RAL-595 minőségi jelzéssel rendelkeznek. A SCHAKO KG tagja a RAL-minőségi egyesületnek MINŐSÉGI JEL KULISSZÁS HANGCSILLAPÍTÓ Az MWS / MBS / MLS / MBLS típusú ásványgyapot hangcsillapítók sikeresen bevizsgáltak a TÜV- süd következő szabályai szerint: - VDI 6022, 1. lap: Légtechnikai berendezések és készülékek higiéniai követelményei - VDI 6022, 2. lap: Légtechnikai berendezések higiéniai követelményei - mérési eljárások és vizsgálatok higiéniai ellenőrzéseknél és higiéniai vizsgálatoknál - DIN 1946, 2. lap: Légtechnika egészségügyi követelményei A karbantartáshoz, felújításhoz stb. megfelelő számú és méretű vizsgáló nyílást kell biztosítani. A kulisszák vagy a hangcsillapítók beépítése: Ha a kulisszákat külön szállítjuk, a közölt teljesítményadatok csak akkor érhetők el, ha betartják a gyártó beépítési előírásait és figyelembe veszik a vonatkozó műszaki szabályokat. Az ásványgyapot hangcsillapítókat a légtechnikai berendezésekben lehetőleg a szűrő elé kell beépíteni, hogy az esetleges szálas anyag leválásokat a szűrő visszatartsa. Figyelem: Kulissza magasság <200mm esetén lekerekített kivitel nem szállítható. Csak lesarkított kivitel lehetséges! Kialakítás Köpeny - Horganyzott acéllemez Keret - Horganyzott acéllemez Kivitel MWK / MWK-a MBK / MBK-a - - Hangcsillapító kulissza ásványgyapot lapból, acéllemez kerettel Hangcsillapító kulissza ásványgyapot lapból, acéllemez kerettel, féloldalt egymástól eltolt lemez burkolattal MLK / MLK-a - Hangcsillapító kulissza ásványgyapot lapból, acéllemez kerettel, kétoldalt perforált lemez burkolattal MBLK / MBLK-a Hangcsillapító kulissza ásványgyapot lapból, acéllemez kerettel, féloldalt egymástól eltolt lemez burkolattal, perforált lemez burkolattal a nem fedett területeken MWS / MWS-a MBS / MBS-a - MLS / MLS-a - - Kulisszás hangcsillapító beépített MWK típusú hangcsillapító kulisszákkal Kulisszás hangcsillapító beépített MBK típusú hangcsillapító kulisszákkal Kulisszás hangcsillapító beépített MLK típusú hangcsillapító kulisszákkal MBLS / MBLS-a Kulisszás hangcsillapító beépített MBLK típusú hangcsillapító kulisszákkal Kulisszaszélesség 100 mm Kulisszaszélesség 200 mm Kulisszaszélesség 300 mm Tartozékok Porszórt bevonat - RAL 9010 (fehér). Kiegészítő szögvas keret - acéllemez (csak MWS/MBS/MLS/MBLS) 10/02-6

7 Kivitel és méretek Méretek Hangcsillapító kulissza Typ MWK/MBK/MLK/MBLK X részlet D=100/200 és H2>200-nál D=300-nál és/vagy H2<200-nál Kör alakú kivitel Szögletes kivitel Kulisszás hangcsillapító MWS/MBS/MLS/MBLS típus Tartozékok-méretek Kiegészítő szögvas keret (felár ellenében) Y részlet Járatos méretek L1=L2 H1=H2 D = 100 (mm) (mm) S = >40, <100 B1 (mm) D = 200 S = >50, <200 B1 (mm) Valamennyi L-, H- és B- méret egymással kombinálható! n A kulisszás hangcsillapítók osztását lásd 10. Kívánságra D 300 is szállítható Műszaki adatok külön kérésre. A D 300 kivitelt mm ásványgyapot lapokból állítják össze. 10/02-7

8 Hangcsillapító kulissza MWK-a/MBK-a/MLK-a/MBLK-a típus Kulisszás hangcsillapító MWS-a/MBS-a/MLS-a/MBLS típus-a Járatos méretek L1=L2 H1=H2 D = 100 (mm) (mm) S = >40, <100 B1 (mm) D = 200 S = >50, <200 B1 (mm) Valamennyi L-, H- és B- méret egymással kombinálható! n Kívánságra D 300 is szállítható Műszaki adatok külön kérésre. A D 300 kivitelt mm ásványgyapot lapokból állítják össze. 10/02-8

9 Kulisszás hangcsillapító osztott kivitelben A hangcsillapítók és a kulisszák osztott kivitele esetén a helyszínen biztosítani kell a stabil szerelést, mivel a komponensek nem terhelhetők. Hosszanti osztás Magassági osztás csavarozva Metu karima csavarozva fúrt szögvas keret Metu karima Szélességi osztás Szélességi és magassági osztás Metu karima csavarozva 1.) Metu karima Metu karima csavarozva 1.) Metu karima csavarozva 1.) fúrt szögvas keret 1.) A csavar kapcsokat külön szállítjuk 10/02-9

10 Hangcsillapító osztás MWS/MBS/MLS/MBLS Amennyiben a hangcsillapító méretek (L/H/B) határeseten vannak, úgy a hangcsillapító osztást megváltoztathatjuk. Ezáltal az egységek tömeg és méretek szempontjából könnyebben szerelhetők. Szélesség Magasság 300-ig ig A A A B B B D D A A B B B B D D A A B B B D D D B B B C D D D D B B B D D D D D E E E E E E E F Nr. Osztás Szélességben Magasságban Hosszúságban A nem nem középen ha L >2000 B nem nem középen ha L >1500 C nem ha L részes csak ha L>1500 nem nem D 2-részes nem E nem 2-részes F 2-részes 2-részes középen ha L >1500 középen kiegészítve ha L >1500 középen kiegészítve ha L >1500 középen kiegészítve ha L >1500 középen kiegészítve ha L > /02-10

11 Hangcsillapító kulissza osztás MWK/MBK/MLK/MBLK Magasság Hosszúság A A A A B B B B A A A A B B E E A A C C B B E E A C C C B D E E A C C C B D F F C C C C D D F F C C C D D D F F C C D D D D F F F F F F F F F F Osztás A KR Osztás C VL MW MW MS MW Osztás B VL KR Osztás D VL MW MW MW Nr. Osztás Megjegyzés Magasságban Hosszúságban A nem nem Egyrészes B nem igen 2 kulissza C igen nem 2 kulissza D igen igen 4 kulissza E nem igen 3 kulissza F igen igen 6 kulissza Egyedi osztás, a kulisszákat gyártási okokból H és/vagy L méretekben felosztjuk MS KR Osztás E VL MW VL KR KR Ha a kulisszákat vízszintesen vagy függőlegesen függesztve építik be, azt a gyártóval előre egyezetni kell. Osztás F A szállítási károk és az építkezésen a könnyebb kezelés érdekében a többrészes kulisszákat egyenként szállítjuk. Az összeszerelés a helyszínen történik a mellékelt csatlakozó fülek segítségével VL MW VL MW MW KR = Féloldali lemez burkolat MW = Ásványgyapot MS = Köztes pálca KR = Kulissza keret VL = soroló elem 10/02-11

12 Műszaki adatok Réssebesség és térfogatáram MBK, MBS, MWK, MWS 100/50 (Kulissza szélesség/résszélesség) MBK, MBS, MWK, MWS 100/100 (Kulissza szélesség/résszélesség) 10/02-12

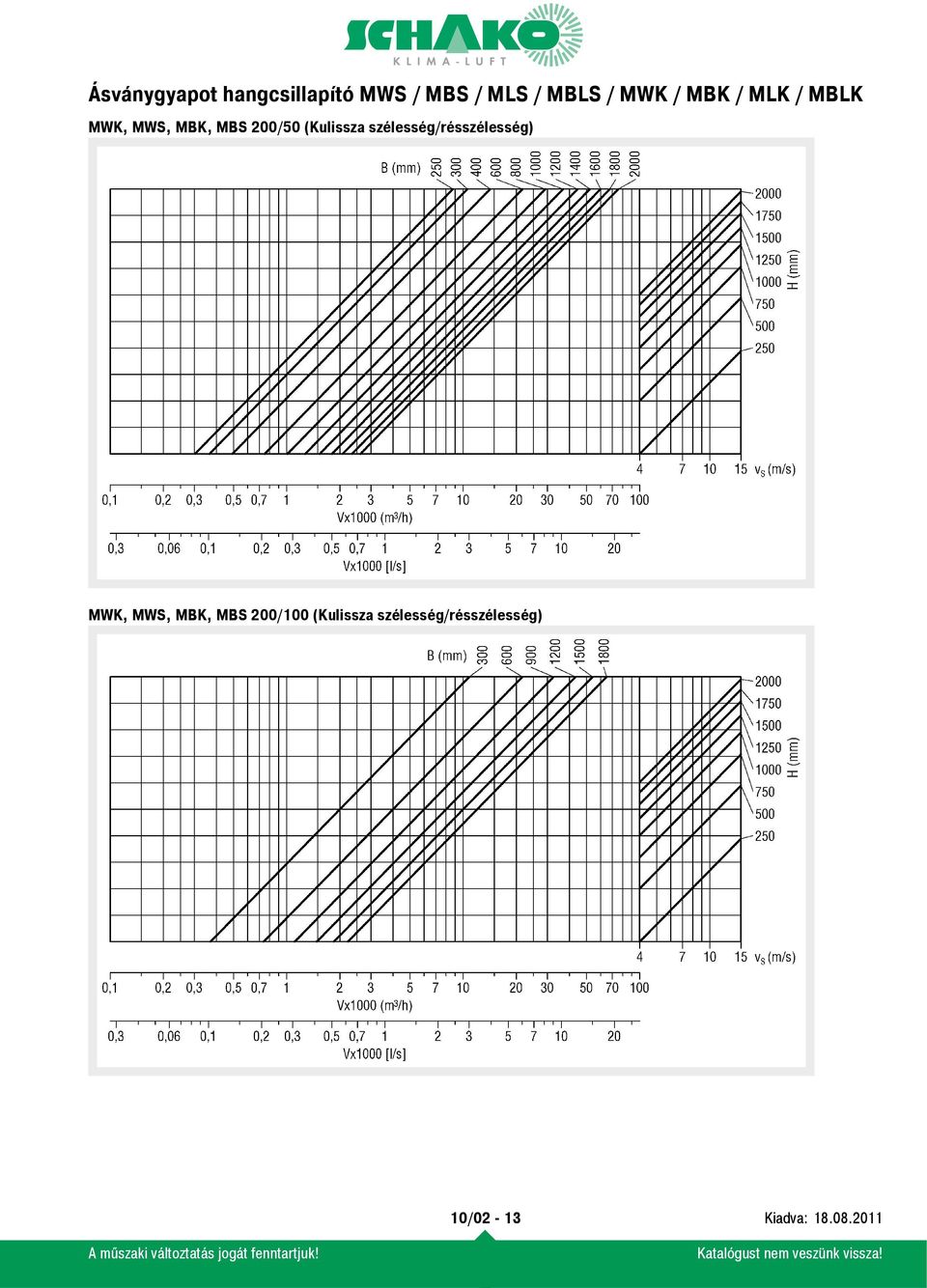

13 MWK, MWS, MBK, MBS 200/50 (Kulissza szélesség/résszélesség) MWK, MWS, MBK, MBS 200/100 (Kulissza szélesség/résszélesség) 10/02-13

14 MWK, MWS, MBK, MBS 200/200 (Kulissza szélesség/résszélesség) 10/02-14

15 Áramlási zaj a DIN szerint MBK, MBS, MWK, MWS 100/50 (Kulisszaszélesség/résszélesség) MWK, MWS, MBK, MBS 200/100 (Kulisszaszélesség/résszélesség) MBK, MBS, MWK, MWS 100/100 (Kulisszaszélesség/résszélesség) MWK, MWS, MBK, MBS 200/200 (Kulisszaszélesség/résszélesség) MWK, MWS, MBK, MBS 200/50 (Kulisszaszélesség/résszélesség) Korrekciós tényező (áramlási zajhoz) Légcsatorna keresztmetszet (m 2 ) KF [db] Légcsatorna keresztmetszet (m 2 ) KF [db] 0, ,1-10 1,5 2 0, ,25-6 2,5 4 0,3-5 4,1 6 0, , ,8-1 L W = L W1 + KF 10/02-15

16 Csillapítás és nyomásveszteség MWS és MLS 100 L=500 L=1000 L=1500 L=2000 L=2500 L=3000 D e (db/okt) p t (Pa) f m (Hz) v s (m/s) < <10 < <10 < < < < < <10 < >50 >50 >50 >50 > >50 >50 >50 > >50 >50 >50 > >50 >50 >50 > >50 >50 > >50 >50 > /02-16

17 Csillapítás és nyomásveszteség MBS és MBLS 100 L=500 L=1000 L=1500 L=2000 L=2500 L=3000 D e (db/okt) p t (Pa) f m (Hz) v s (m/s) < <10 < <10 < < < < < < /02-17

18 Csillapítás és nyomásveszteség MWS és MLS 200 L=500 L=1000 L=1500 L=2000 L=2500 L=3000 D e (db/okt) p t (Pa) f m (Hz) v s (m/s) < < < <10 < <10 < <10 < < < < <10 < <10 < >50 > < < < < >50 > < < < >50 >50 > < < < >50 >50 >50 > >50 >50 >50 > >50 >50 >50 > >50 >50 >50 > >50 >50 > >50 >50 > >50 >50 > >50 > > > > /02-18

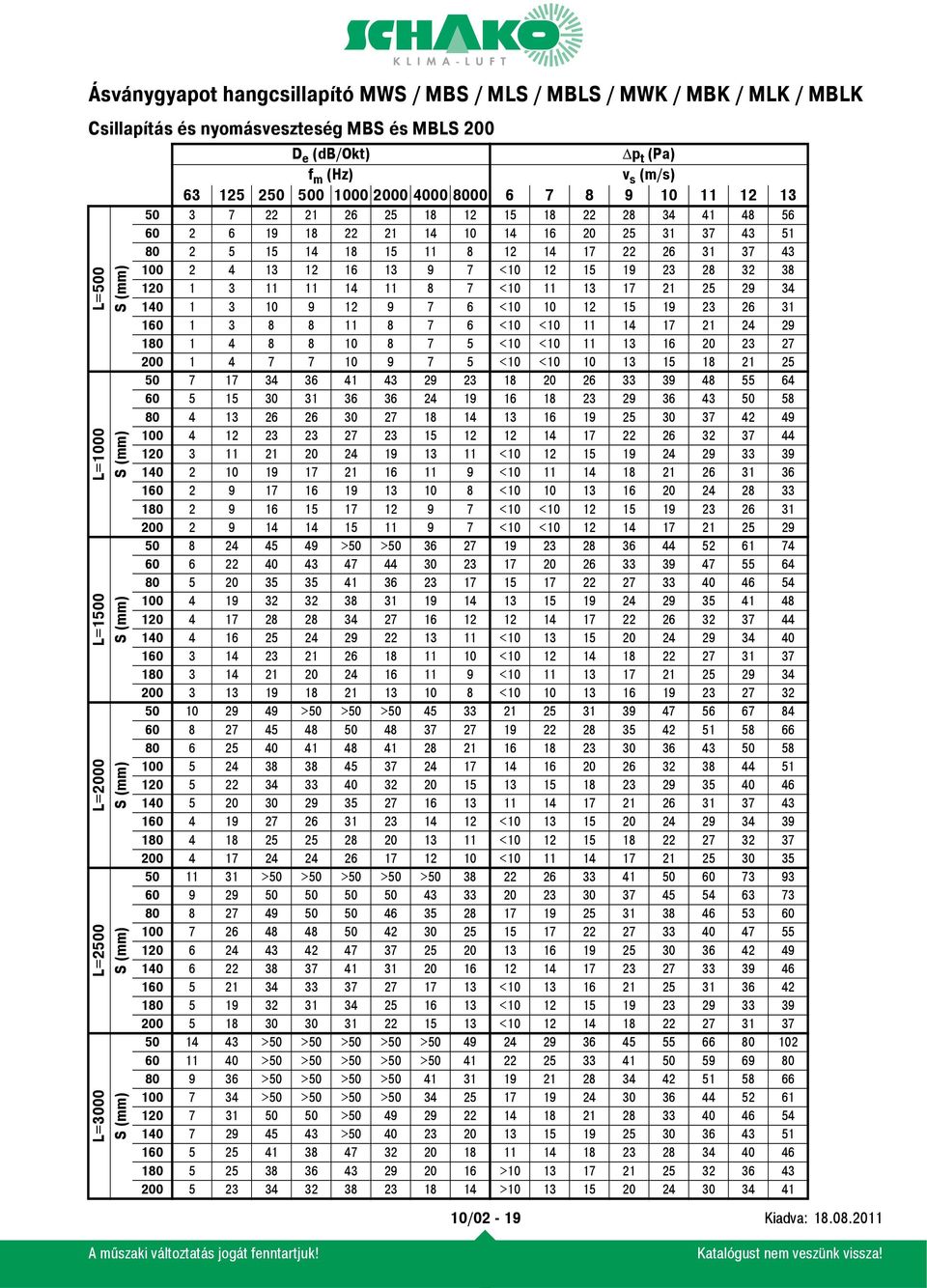

19 Csillapítás és nyomásveszteség MBS és MBLS 200 L=500 L=1000 L=1500 L=2000 L=2500 L=3000 D e (db/okt) p t (Pa) f m (Hz) v s (m/s) < < < <10 < <10 < <10 < < < < <10 < <10 < >50 > < < < < >50 >50 > < < < >50 >50 >50 >50 > < < < >50 >50 >50 >50 > >50 >50 >50 >50 > >50 >50 >50 > >50 >50 >50 > > > > > /02-19

20 Jelmagyarázat B1 (mm) = Hangcsillapító szélesség H1 (mm) = Hangcsillapító magasság L1 (mm) = Hangcsillapító hosszúság H2 (mm) = Kulissza magasság L2 (mm) = Kulissza hossz = Réstávolság D (mm) = Kulissza szélesség V (m 3 /h) = Térfogatáram v s (m/s) = Réssebesség f m (Hz) = Oktáv középfrekvencia L W [db] = Hangteljesítményszint L WA [db(a)] = A értékű hangteljesítményszint L W1 [db] = Hangteljesítményszint 1m 2 légcsatorna keresztmetszetre vonatkoztatva KF (-) = Korrekciós tényező D e (db/okt) = Csillapítás p t (Pa) = Nyomásveszteség n (-) = Kulissza darabszám Rendelési adatok Hangcsillapító kulisszák Ásványgyapot lap acél kerettel MWK Ásványgyapot lap acél kerettel féloldalt eltolt lemez burkolattal MBK Ásványgyapot lap acél kerettel kétoldalt perforált lemezzel burkolva MLK Ásványgyapot lap acél kerettel féloldalt eltolt lemez burkolattal A nem burkolt felületeken perforált lemez burkolattal. MBLK Rendelési példa: MWK-100 Hiányos rendelési adatok esetén a vastagon keretezett kivitelt szállítjuk! Kulissza szélesség Tartozékok: - Porszórt bevonat RAL 9010 (fehér) Kulisszás hangcsillapító Ásványgyapot lap acél kerettel hangcsillapító házban MWS Ásványgyapot lap acél kerettel féloldalt eltolt lemez burkolattal hangcsillapító házban MBS Ásványgyapot lap acél kerettel kétoldalt perforált lemezzel lefedés hangcsillapító házban MLS Ásványgyapot lap acél kerettel féloldalt eltolt lemez burkolattal A nem burkolt felületeken perforált lemez burkolattal. MBLS Rendelési példa: MWS-100 Hiányos rendelési adatok esetén a vastagon keretezett kivitelt szállítjuk! Kulissza szélesség Tartozékok: - Kiegészítő szögvas keret - Porszórt bevonat RAL 9010 (fehér) Hiányos rendelési adatok esetén a hangcsillapítókat és / vagy a kulisszákat osztott kivitelben szállítjuk a 10/02-10 és -11. oldal leírása szerint. 10/02-20

21 Kiírási szöveg Kulisszás hangcsillapító, lekerekített keret profilú MWK típusú kulisszákkal, nem bomló üvegszál szövettel burkolt ásványgyapot lapokkal - sűrűség > 30 kg/m 3, nem éghető a DIN 4102 A2 szerint. Légcsatorna ház 1,0 mm vastag légtömören korcolt horganyzott acéllemezből Belső nyomás max Pa. Kétoldalt M 30 Metu profillal. A VDI 6022 higiéniai előírásai szerint gyártva. TÜV által bevizsgált a VDI 6022 Blatt 1+2, illetve DIN 1946/2 szerint. Gyártmány: SCHAKO MWS-100/-200/-300 típus Kulisszás hangcsillapító, lekerekített keret profilú MBK típusú kulisszákkal, nem bomló üvegszál szövettel burkolt ásványgyapot lapokkal - sűrűség > 30 kg/m 3, nem éghető a DIN 4102 A2 szerint. Légcsatorna ház 1,0 mm vastag légtömören korcolt horganyzott acéllemezből Belső nyomás max Pa. Kétoldalt M 30 Metu profillal. A VDI 6022 higiéniai előírásai szerint gyártva. TÜV által bevizsgált a VDI 6022 Blatt 1+2, illetve DIN 1946/2 szerint. Gyártmány: SCHAKO MBS-100/-200/-300 típus Kulisszás hangcsillapító, lekerekített keret profilú MLK típusú kulisszákkal, nem bomló üvegszál szövettel burkolt ásványgyapot lapokkal - sűrűség > 30 kg/m 3, nem éghető a DIN 4102 A2 szerint. Légcsatorna ház 1,0 mm vastag légtömören korcolt horganyzott acéllemezből Belső nyomás max Pa. Kétoldalt M 30 Metu profillal. A VDI 6022 higiéniai előírásai szerint gyártva. TÜV által bevizsgált a VDI 6022 Blatt 1+2, illetve DIN 1946/2 szerint. Gyártmány: SCHAKO MLS-100/-200/-300 típus Kulisszás hangcsillapító, lekerekített keret profilú MBLK típusú kulisszákkal, nem bomló üvegszál szövettel burkolt ásványgyapot lapokkal - sűrűség > 30 kg/m 3, nem éghető a DIN 4102 A2 szerint. Légcsatorna ház 1,0 mm vastag légtömören korcolt horganyzott acéllemezből Belső nyomás max Pa. Kétoldalt M 30 Metu profillal. A VDI 6022 higiéniai előírásai szerint gyártva. TÜV által bevizsgált a VDI 6022 Blatt 1+2, illetve DIN 1946/2 szerint. Gyártmány: SCHAKO MBLS-100/-200/-300 típus Kulisszák lekerekített profillal, amellyel lényegesen csökkenthető a nyomásveszteség Nem bomló üvegszál szövettel burkolt ásványgyapot lapok, amelyek sűrűsége > 30 kg/m 3 és nem éghető a DIN 4102 A2 szerint. A kulisszák ISO/DIS 7235 és DIN szerint méretezve. A VDI 6022 higiéniai előírásai szerint gyártva. Gyártmány: SCHAKO MWK-100/-200/-300 típus Kulisszák lekerekített profillal, amellyel lényegesen csökkenthető a nyomásveszteség Nem bomló üvegszál szövettel burkolt ásványgyapot lapok, amelyek sűrűsége > 30 kg/m 3 és nem éghető a DIN 4102 A2 szerint. Féloldalt eltolt, t = 0,5 mm lemezzel burkolva. A kulisszák ISO/DIS 7235 és DIN szerint méretezve. A VDI 6022 higiéniai előírásai szerint gyártva. Gyártmány: SCHAKO MBK-100/-200/-300 típus Kulisszák lekerekített profillal, amellyel lényegesen csökkenthető a nyomásveszteség Nem bomló üvegszál szövettel burkolt ásványgyapot lapok, amelyek sűrűsége > 30 kg/m 3 és nem éghető a DIN 4102 A2 szerint. Kétoldalt t = 0,5 mm perforált lemezzel burkolva. A kulisszák ISO/DIS 7235 és DIN szerint méretezve. A VDI 6022 higiéniai előírásai szerint gyártva. Gyártmány: SCHAKO MLK-100/-200/-300 típus Hangcsillapító kulisszák lekerekített profillal, amellyel lényegesen csökkenthető a nyomásveszteség Nem bomló üvegszál szövettel burkolt ásványgyapot lapok, amelyek sűrűsége > 30 kg/m 3 és nem éghető a DIN 4102 A2 szerint. Féloldalt eltolt, t = 0,5 mm lemezzel burkolva. A nem burkolt felületeken t = 0,5 mm perforált lemez burkolattal. A kulisszák ISO/DIS 7235 és DIN szerint méretezve. A VDI 6022 higiéniai előírásai szerint gyártva. Gyártmány: SCHAKO MBLK-100/-200/-300 típus Tartozékok: - Porszórt bevonat RAL 9010 (fehér) Tartozékok: - kiegészítő szögvas kerettel - Porszórt bevonat RAL 9010 (fehér) 10/02-21
