1 Négyszög-keresztmetszetű Alégcsatorna-komponensek A

2 A Áruválaszték

3 Keretprofilok, sarokelemek A1 PLUS terméksor Szabadalom DE /Gebhardt-Stahl Szabadalom EURO A A tervezők és gyártók közös célja maximálisan tömör légcsatorna tervezése és előállítása. Ezért a fejlődés olyan karima-idom felé irányul, amely jellemzőinek köszönhetően biztosítja a légcsatorna nagyfokú tömörségét. Hogy a gyártás és szerelés minél egyszerűbb legyen, kívánatos, hogy a tömítő anyagok és kiegészítő karimakötések korlátozott felhasználása mellett megmaradjon az egész rendszer tökéletes tömörsége. Az összes fenti feltételnek megfelel az átgondolt tervezésű PLUS keretprofil, amelynek segítségével a légcsatorna kivitelezése könnyen megvalósítható, ezenfelül kiváló alaktartást garantál. Előnyök 1 kiváló tömörség korlátozott tömítőanyag-felhasználás mellett is 2 a keretprofil magasfokú stabilitását a 30 0 hajlásszögű kétszeres behajtás biztosítja 3 univerzális kiegészítő karimakötések használatát teszi lehetővé az azonos behajtás-magasságnak köszönhetően a P20, P30, P40 termékeknél 4 a karima a légcsatorna élére könnyen ráhúzható 5 a P20 és P30 karimakötés tömítőanyagok alkalmazása nélkül II tömörségi osztályt biztosít a DIN szerint PLUS keretprofil Kivitel P20 P30 P40 Anyag Megr. kód Horganyzott acél 0,7 mm Horganyzott acél 0,8 mm Horganyzott acél 1,2 mm VCLP2001 VCLP3001 VCLP4001 Rozsdamentes acél 4301 Rozsdamentes acél VCLP2002 VCLP3002 Rozsdamentes acél VCLP2012 Alumínium Al 99,5 Alumínium Al 99,5 --- VCLP2004 VCLP3004 Hosszúság 5 m 5 m 5,5 m Csomagolás 100 db / 500 m 100 db / 500 m 50 db / 275 m Igény esetén kisebb mennyiség is megrendelhető. PLUS sarokelem Kivitel P20/3K P20/3 P20/3L D20/3 Anyag Megr. kód Horganyzott acél 3 mm Horganyzott acél 3 mm Horganyzott acél 3 mm Horganyzott acél 3 mm VCRP2101 VCRP2001 VCRP2201 VCRP Rozsdamentes acél VCRP Rozsdamentes acél VCRP Alumínium AlMg VCRP2004 Csomagolás 500 db 500 db - horganyzott 500 db 500 db 100 db - rozsdamentes acél, alumínium Igény esetén kisebb mennyiség is megrendelhető.

4 A1 Keretprofilok, sarokelemek PLUS sarokelem Kivitel P30/3 P30/4 D30/4 P40/4 A Anyag Megr. kód Horganyzott acél 3 mm Horganyzott acél 4 mm Horganyzott acél 4 mm Horganyzott acél 4 mm VCRP3001 VCRP3101 VCRP3401 VCRP rozsdamentes acél VCRP rozsdamentes acél VCRP Alumínium AlMg VCRP3104 Csomagolás 250 db 250 db - horganyzott 250 db 150 db 50 db - rozsdamentes acél, alumínium Igény esetén kisebb mennyiség is megrendelhető. Figyelmébe ajánljuk A próbák eredménye alapján az alábbiakban tüntetjük fel az egyes méretekhez ajánlott keretprofil-sarokelem kombinációkat a légcsatorna nyomásától függően. Légcsatorna nyomás (Pa) Légcsatorna méret (mm) Do ig keretprofil P20 sarokelem P20/3K keretprofil P20 sarokelem P20/3 keretprofil P20 sarokelem P20/3L keretprofil P20 sarokelem P20/3K keretprofil P20 sarokelem P20/3 keretprofil P30 sarokelem P30/3 és P30/4 keretprofil P30 sarokelem P30/4 keretprofil P30 sarokelem P30/4 keretprofil P40 sarokelem P40/4 keretprofil P20 sarokelem P20/3 keretprofil P20 sarokelem P20/3L keretprofil P30 saro. P30/3 és P30/4 keretprofil P40 sarokelem P40/4 Szerelés A sarokelemet ütközésig toljuk a keretprofilba és ponthegesztéssel rögzítjük vagy pontjelzővel összesajtoljuk. A keretet rátoljuk a csőre és hozzáhegesztjük, esetleg cm-enként rásajtoljuk. A légcsatorna a sarkakban szivárog, ezért a sarkakat tömítő anyaggal tömítjük. Az öntapadó tömítést ráragasztjuk a karima falára, a sarkakban a tömítést finoman meghúzzuk és az egyes szalagokat egymáson keresztbe helyezzük. Karimakötás keresztmetszete. A tömítés akkor optimális, ha a karimából egész a légcsatorna széléig ér.

5 Keretprofilok, sarokelemek A1 S terméksor A Standard keretprofil és sarokelem terméksor a négyszög -keresztmetszetű légcsatorna-karimakötés tömörséggel szemben támasztott szokásos követelményeknek megfelelő légcsatorna készítésére. Előnyök jó karimakötés-tömítés univerzális kiegészítő karimakötés használatát teszi lehetővé a felső rész azonos behajtás-magasságának köszönhetően a P20, P30, P40 termékeknél a karima könnyen a csőélre tolható a P20/... és P40/... sarokelemek univerzálisan használhatók a PLUS és S rendszerekhez is az S keretprofilok viszonylag alacsony beszerzési ára S keretprofil Kivitel S20 S30 S40 Anyag --- Horganyzott acél 0,7 mm --- Megr. kód VCLP3211 Horganyzott acél 0,7 mm Horganyzott acél 0,8 mm Horganyzott acél 1,2 mm VCLP2201 VCLP3201 VCLP4201 Hosszúság 5 m 5 m 5,7 m Csomagolás 100 db / 500 m 100 db / 500 m 100 db / 570 m Igény esetén kisebb mennyiség is megrendelhető. PLUS sarokelem Az S20 és S40 keretprofilokból való légcsatorna-készítés során univerzálisan a PLUS 20, PLUS 40 sarokelemek kerülnek felhasználásra. Kivitel P20/3K P20/3 P20/3L Anyag Megr. kód Horganyzott acél 3 mm Horganyzott acél 3 mm Horganyzott acél 3 mm VCRP2101 VCRP2001 VCRP Rozsdamentes acél VCRP Alumínium AlMg3 --- VCRP2004 Csomagolás 500 db 500 db - horganyzott acél 500 db 100 db - rozsdamentes acél, alumínium Igény esetén kisebb mennyiség is megrendelhető.

6 A1 Keretprofilok, sarokelemek S és PLUS sarokelemek Kivitel S30/3 S30/4 P40/4 A Anyag Megr. kód Csomagolás Horganyzott acél 3 mm Horganyzott acél 4 mm Horganyzott acél 4 mm VCRP3201 VCRP3301 VCRP db 250 db 150 db Igény esetén kisebb mennyiség is megrendelhető. Figyelmébe ajánljuk A próbák eredménye alapján az alábbiakban tüntetjük fel az egyes csőméretekhez ajánlott keretprofil-sarokelem kombinációkat a légcsatorna nyomásától függően. Légcsatorna méret (mm) 100-ig Do 200 keretprofil S20 sarokelem P20/3K keretprofil S20 sarokelem P20/3 Légcsatorna nyomás (Pa) keretprofil S20 sarokelem P20/3L keretprofil S30 sarokelem S30/4 keretprofil S20 sarokelem P20/3K keretprofil S20 sarokelem P20/3 keretprofil S20 sarokelem P20/3 keretprofil S30 rohovníček S30/3 és S30/4 keretprofil S30 sarokelem S30/4 keretprofil S40 sarokelem P40/4 keretprofil S20 sarokelem P20/3L keretprofil S30 sarokelem S30/3 és S30/4 keretprofil S40 sarokelem P40/4 Szerelés A sarokelemet ütközésig a keretprofilba toljuk és ponthegesztéssel rögzítjük vagy pontjelzővel rásajtoljuk. A keretet rátoljuk a csőre és hozzáhegesztjük, esetleg cm-enként rásajtoljuk. A csővezeték a sarkakban szivárog, ezért a sarkakat tapasszal tömítjük. Az öntapadó tömítést a karima falára ragasztjuk, a sarkakban finoman meghúzzuk és az egyes szalagokat egymáson keresztbe fektetjük. Karimakötés keresztmetszete. A tömítés akkor optimális, ha a karimából egészen a légcsatorna széléig ér.

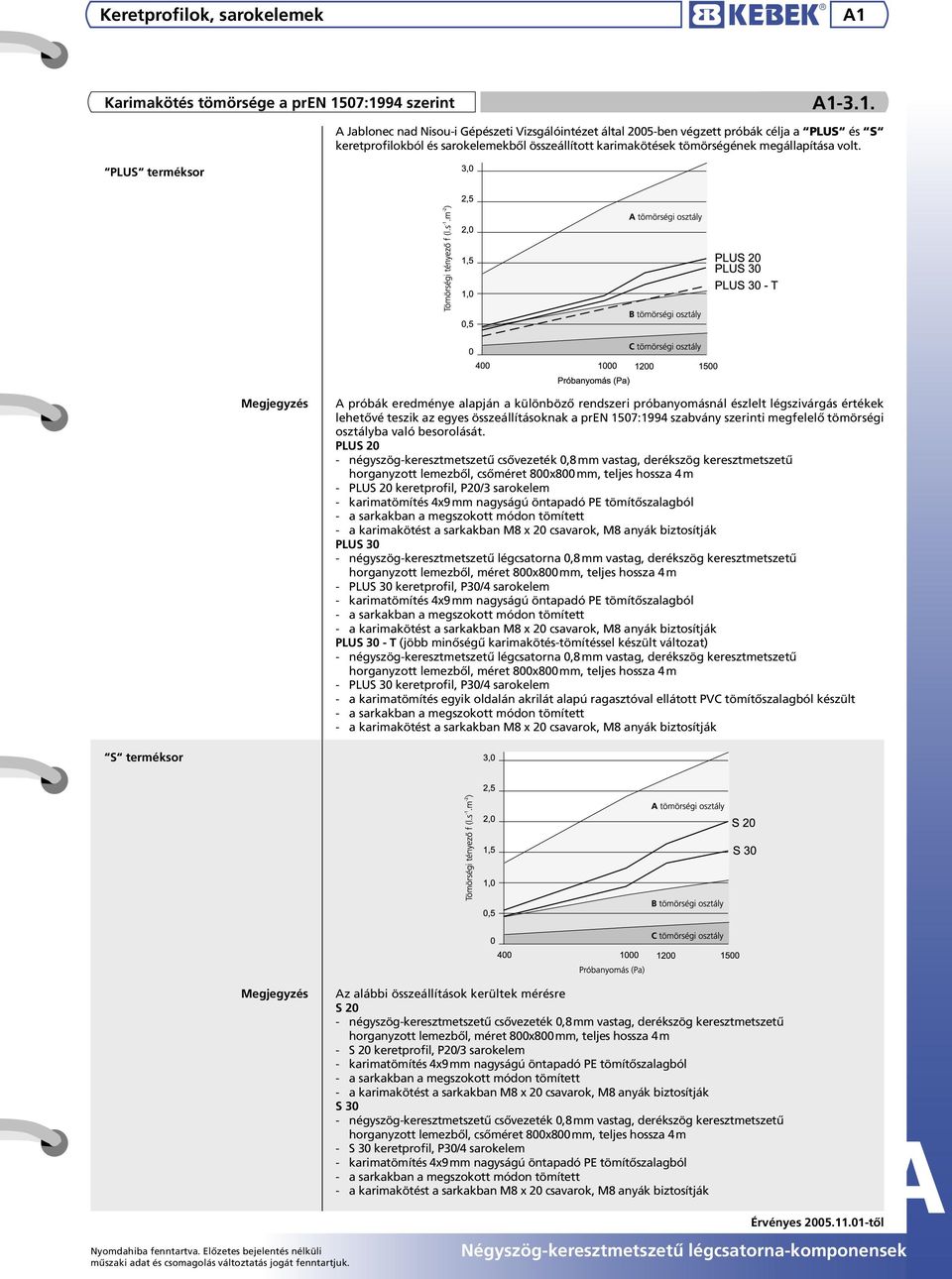

7 Keretprofilok, sarokelemek A1 Karimakötés tömörsége a pren 1507:1994 szerint PLUS terméksor A A Jablonec nad Nisou-i Gépészeti Vizsgálóintézet által 2005-ben végzett próbák célja a PLUS és S keretprofilokból és sarokelemekből összeállított karimakötések tömörségének megállapítása volt. Megjegyzés A próbák eredménye alapján a különböző rendszeri próbanyomásnál észlelt légszivárgás értékek lehetővé teszik az egyes összeállításoknak a pren 1507:1994 szabvány szerinti megfelelő tömörségi osztályba való besorolását. PLUS 20 - négyszög-keresztmetszetű csővezeték 0,8 mm vastag, derékszög keresztmetszetű horganyzott lemezből, csőméret 800x800 mm, teljes hossza 4 m - PLUS 20 keretprofil, P20/3 sarokelem - karimatömítés 4x9 mm nagyságú öntapadó PE tömítőszalagból - a sarkakban a megszokott módon tömített - a karimakötést a sarkakban M8 x 20 csavarok, M8 anyák biztosítják PLUS 30 - négyszög-keresztmetszetű légcsatorna 0,8 mm vastag, derékszög keresztmetszetű horganyzott lemezből, méret 800x800 mm, teljes hossza 4 m - PLUS 30 keretprofil, P30/4 sarokelem - karimatömítés 4x9 mm nagyságú öntapadó PE tömítőszalagból - a sarkakban a megszokott módon tömített - a karimakötést a sarkakban M8 x 20 csavarok, M8 anyák biztosítják PLUS 30 - T (jöbb minőségű karimakötés-tömítéssel készült változat) - négyszög-keresztmetszetű légcsatorna 0,8 mm vastag, derékszög keresztmetszetű horganyzott lemezből, méret 800x800 mm, teljes hossza 4 m - PLUS 30 keretprofil, P30/4 sarokelem - a karimatömítés egyik oldalán akrilát alapú ragasztóval ellátott PVC tömítőszalagból készült - a sarkakban a megszokott módon tömített - a karimakötést a sarkakban M8 x 20 csavarok, M8 anyák biztosítják S terméksor Megjegyzés Az alábbi összeállítások kerültek mérésre S 20 - négyszög-keresztmetszetű csővezeték 0,8 mm vastag, derékszög keresztmetszetű horganyzott lemezből, méret 800x800 mm, teljes hossza 4 m - S 20 keretprofil, P20/3 sarokelem - karimatömítés 4x9 mm nagyságú öntapadó PE tömítőszalagból - a sarkakban a megszokott módon tömített - a karimakötést a sarkakban M8 x 20 csavarok, M8 anyák biztosítják S 30 - négyszög-keresztmetszetű csővezeték 0,8 mm vastag, derékszög keresztmetszetű horganyzott lemezből, csőméret 800x800 mm, teljes hossza 4 m - S 30 keretprofil, P30/4 sarokelem - karimatömítés 4x9 mm nagyságú öntapadó PE tömítőszalagból - a sarkakban a megszokott módon tömített - a karimakötést a sarkakban M8 x 20 csavarok, M8 anyák biztosítják

8 A1 Keretprofilok, sarokelemek Karimakötés tömörsége a pren 1507:1994 szerint A PLUS és S termékek összehasonlítása A Az egyszerűbb tájékozódás céljából a mérési eredményeket grafikonba foglaltuk össze, amely összehasonlítja az egyes összeállítások értékeit 1000 Pa állandó légcsatorna-nyomás mellett. Következtetés Általánosan megállapítható, hogy a PLUS terméksor karimakötéseivel átlagosan akár 20 %-kal jobb tömörség érhető el, mint a standard S terméksor karimakötéseivel. Próbának alávetett csővezetékek

9 Kiegészítő keretprofilok A2 Kiegészítő karimakötések A A kisebb méretű csővezetékek szerelésénél mm élhosszig elég a csőkötést a sarkakban összecsavarozni. Nagyobb méreteknél ajánlatos kiegészítő karimakötést C-profilt vagy szorítóbilincset alkalmazni a táblázat szerint. C-profil Kivitel PLUS profil esetén S profil esetén Jellemzők Anyag Horganyzott acél Horganyzott acél Megr. kód VCLC1001 VCLC1101 Rozsdamentes acél VCLC1002 Anyagvastagság 1,2 mm 1,2 mm Csomagolás 5 m 5 m Szerelési példa Megjegyzés Optimális 75 mm és 100 mm közötti C-profilt szerelni. Szorítóbilincs Jellemzők Anyag Horganyzott acél Megr. kód VCSS2501 Csavar M8 x 20 Anyagvastagság 2,5 mm Csomagolás 100 db Szerelési példa

10 A2 Kiegészítő keretprofilok Figyelmébe ajánljuk Kiegészítő karimakötések készítésére ajánljuk PLUS és S keretprofil felhasználásával. Max. Nyomás (Pa): 200-ig 400-ig 600-ig 800-ig 1000-ig 1200-ig 1500-ig élhosszúság (mm): 500-ig ig ig ig felett Alapfeltétel a karimakötés összecsavarozása a sarkakban és öntapadó PE szalagtömítés (4x9 mm) használata. Az általunk leírt ajánlások megfelelnek a tömörségi próba eredményeinek, az eddigi tapasztalatoknak és ismereteknek és az eredeti komponensek használatával érvényesek. A karimakötés tömörség végső hatása a gyakorlatban a csővezeték minőségének és pontosságának, valamint szerelésének a függvénye.

11 Négyszög-keresztmetszetű légcsatorna tartozékok A3 Tisztítónyílás-zárók A A tisztítónyílás-zárók a légcsatornák nélkülözhetetlen részét képezik, a levegő vezetékben való áramlásának az ellenőrzésére szolgálnak. A tisztítónyílás-zárókat egymástól megfelelő távolságban helyezzük el tisztítás és ellenőrzés céljából, általában minden légtechnikai telepítés (pl. hőcserélő, nedvességleválasztó, szűrő, hangtompító, szabályzózsalu, túlnyomáscsappantyú, ventilátor, a legkülönfélébb érzékelők, mérőeszközök) elé vagy mögé. Előnyök gyors, gondmentes szerelés a két részből álló nyílászáró stabilizálja a vékonyfalú és részben hullámos csatornafalat a két csillaganya egyszerű és biztonságos kétkezi manipulációt biztosít a szerelésnél, szétszerelésnél A megfelelően telepített tisztítónyílás-záró nyomásnak legalább 5000 Pa-ig ellenáll. Megbízhatóan működik C és C között. Olajoknak, zsíroknak ellenáll. Jellemzők Tétel Megr. kód Magasság Szélesség Rádiusz RD 200x100 mm VCDR RD 300x200 mm VCDR RD 400x300 mm VCDR RD 500x400 mm VCDR RD 600x500 mm VCDR Kivitel-változatok Standard kivitel Üzemi hőmérséklet C-tól C-ig Gumizott kivitel Az öntapadó védőgumi a minimumra csökkenti a csőperem okozta sérülést és egyúttal tömítésként szolgál. Használata a standard kivitellel ellentétben azokban az esetekben indokolt, amikor feltételezhetően gyakran kerül majd sor a tisztítónyílás-záró használatára. Üzemi hőmérséklet C-től C-ig - megrendelésre 70 0 C feletti használatra A tisztítónyílás-záró kerémiatömítéssel van ellátva, a csillaganyák fémből készülnek. Az üzemi hőmérséklet megközelítőleg C-ig terjed (cinkbevonat olvadáspontja) - megrendelésre

12 A3 Négyszög-keresztmetszetű légcsatorna tartozékok Tisztítónyílás-zárók A Szerelés menete Ragassza a mellékelt sablont a csővezetéken azokra a helyekre, ahova a tisztítónyílás-zárót szeretné elhelyezni. A mellékelt sablont vágja ki vagy nyírja ki. Csak gumival ellátott tisztítónyílás-záró esetén: gumival ellátott tisztítónyílás-záró esetén a nyílást 3 mm-rel nagyobbra kell vágni, mint a sablon mérete Csak gumival ellátott tisztítónyílás-záró esetén: a gumiárokban ragasztó van. A gumi legfeljebb 2 mm széles lemezből készült csőfalba helyezhető. Csak gumival ellátott tisztítónyílás-záró esetén: a gumi vastagabb része kerüljön a cső belsejébe. Csak gumival ellátott tisztítónyílás-záró esetén: a gumit helyezze a nyílás szélére, amennyire lehet. A gumi mindkét végének a nyílás egyenes részén kell lennie úgy, hogy finoman egymásra legyenek nyomva, de nem szabad fedniük egymást! Tisztítónyílás-záró telepítése: lazítsa meg a csillagfogantyút, helyezze a nyílászárót a nyílásba, majd igazítsa meg úgy, hogy egyenesen a nyílás közepén legyen, finoman nyomja a nyílászárót és erősen húzza meg a fogantyút. Figyelmeztetés Minden tisztítónyílás-záró kivitelnél tartsa be a csőéltől való alábbi minimális távolságot. Csővezeték minimális magassága=ajtó + 50 mm Megjegyzés Rozsdamentes és ALU kivitelben is szállítunk. Kör-keresztmetszetű légcsatornához is szállítunk lásd a B3-1.1 lapot.

13 Négyszög-keresztmetszetű légcsatorna tartozékok A3 Rezgéstompító szalagok félkészáru A Korlátozza a légcsatorna által vezetett zajt és rázkódást Minden légtechnikai hálózat, a fűtés, hűtés vagy a beltér szellőzésére szolgáló is, ventilátort vagy kompresszort tartalmazó mechanikus berendezéssel van felszerelve. A ventilátor vagy kompresszor működésével együttjáró rezgést és zajt a légtechnikai rendszer falai továbbítják. A zaj zajforrástól való terjedése megakadályozható a rezgésforrás és a légtechnikai hálózat közé beiktatott rezgéstompító szalag segítségével. A rezgéstompító szalag légmentesen záró rugalmas elem a rezgéstompító félkészáruból (a két szélén egy lemezszeletbe erősen befogott szövet) és légtechnikai karimából készül. A légmentes és vízmentes légtechnikai csőkötést biztosító egyedi szegéllyel ellátott rezgéstompító félkészáruk széles kivitel- és méretskálája minden üzemi feltétel mellett, úgy a háztartásban, irodában, mint a termelőüzemekben megoldást kínál. A félkészáruból a rezgéstompító a kívánt alakban és méretben gyorsan és hatékonyan elkészíthető. Előnyök Egyedi szegély, amely meggátolja a rugalmas anyagnak a lemeztől való elválasztását vagy elszakadását. Az egyes félkész tekercsek a könnyebb mozgatás és tárolás végett kartondobozba vannak csomagolva. Négyszög- és kör-keresztmetszetű légcsatornához rezgéstompítók készítésére alkalmas hulladék nélkül. A szilárd lemez-szövet-lemez kötés lég- és vízmentesen zár. A félkészáruból készült rezgéstompítók a próbamérés során 200 kpa nyomásnak ellenálltak a vizsgált vezetékben. Standard kivitel A standard kivitel (80 0 C-ig) horganyzott lemezből és polieszter/pvc szalagból készül. Rezgéstompító szalag félkészáru TV 35/60 TV 45/60 TV 45/75 TV 70/100 Méret (lemez/szövet/lemez) 35/60/35 mm 45/60/45 mm 45/75/45 mm 70/100/70 mm Csomagolás 25 m 25 m 25 m 25 m Megr. kód VCPV1021 VCPV2021 VCPV3031 VCPV4021 Csomagolás 50 m 50 m 50 m 50 m Megr. kód VCPV1051 VCPV 2051 VCPV3051 VCPV4051 PU kivitel Poliuretános üveglaminát-szövet magasabb hőmérsékletnél való felhasználásra (200 0 C). Rezgéstompító szalag félkészáru TV 35/60 TV 45/60 TV 45/75 TV 70/100 Méret (lemez/szövet/lemez) 35/60/35 mm 45/60/45 mm 45/75/45 mm 70/100/70 mm Csomagolás m 30,5 m 25 m Megr. kód --- VCPV2121 VCPV3131 VCPV4121 Csomagolás 50 m 50 m 50 m --- Megr. kód VCPV1151 VCPV 2151 VCPV Antisztatikus kivitel Antisztatikus félkész rezgéstompító robbanásveszélyes helyek légtechnikai rendszerébe. Megj.: Mielőtt leadná megrendelését, kérjen részletesebb tájékoztatást a termék elérhetőségéről. Rezgéstompító szalag félkészáru TV 35/60 TV 45/60 TV 45/75 TV 70/100 Méret (lemez/szövet/lemez) 35/60/35 mm 45/60/45 mm 45/75/45 mm 70/100/70 mm Csomagolás 50 m 50 m 25 m 25 m Megr. kód VCPV1451 VCPV2451 VCPV3421 VCPV4421 Megj.: Mielőtt leadná megrendelését, kérjen részletesebb tájékoztatást a termék elérhetőségéről. Megjegyzés A gyártási eljárásokra való tekintettel az egyes félkészáruknál apróbb eltérések fordulhatnak elő a lemez/szövet/lemez feltüntetett és valós mérete közt.

14 A3 Négyszög-keresztmetszetű légcsatorna tartozékok Rezgéstompító szalagok félkészáru További kivitel-változatok Rezgéstompító-változatok a felhasznált szövet szerint A Duropren Neopren Silikon üveglaminát alap mindkét oldalán sötétszürke szabadalmaztatatott elasztomer-bevonattal, 95 0 C hőmérsékletig megfelel, rövid ideig C-nak ellenáll C hőmérsékletig ajánlott, rövid ideig C-nak ellenáll. üveglaminát alap szilikongumi-bevonattal C üzemi hőmérsékletre, rövid ideig C-nak ellenáll. Alumínium üveglaminát alap mindkét oldalán alupoliuretán-bevonattal, egyik oldalon alumíniumfóliával fedve C körüli üzemelésre használható, rövid ideig hőmérsékletnek C-ig ellenáll. Insulfab a szigetelt félkész rezgéstompító 2,5 cm széles, 24 kg/m 3 sűrűségű üveggyapot szigeteléssel ellátott, vinillel bevont poliészterszövetből áll. Hőmérsékletnek C-ig tartósan, C-ig rövid ideig ellenáll. Rezgéstompító készítési menet javaslat A rezgéstompító készítésénél törekedjen mindig arra, hogy a kötés a készítendő rezgéstompító oldalának a közepére kerüljön. Bizonyosodjon meg róla, hogy a kötés rovátkolt oldala a leendő rezgéstompítón kívül lesz. 1. A rovátkák között vágjon le a RT kerületének megfelelő hosszúságú anyagot 5-6 cm ráhagyással, amely az anyagvég összeillesztéséhez szükséges. 2. A kötés helyén a rovátkát hajlítsa derékszögbe. 3. A felhajtott rovátka élén nyírja szét a szövetet. 4. Az átfedés helyén a rovátkát hajlítsa középre és bizonyosodjon meg róla, hogy a szövet a lemezbilincsben szilárdan tart. 5. Vigye fel a szövetre a ragasztót. A végeket helyezze egymáshoz és nyomja össze. 6. Ponthegesztéssel hegessze össze a lemezt és képezzen belőle megfelelő alakot. Tartozékok a ragasztáshoz Rezgéstompító ragasztó A rezgéstompítók minőségi készítéséhez a félkészáru szövetének ragasztására az általunk szállított PVC és neoprén ragasztót ajánljuk. Tétel Megr. kód Tartalom TB ragasztó VTLE g Öntapadó kötőszalag A szövet egyszerű ragasztására öntapadó kötőszalag használható. Az öntapadó szalag a beszakadt szövet javítására is ideális. Jellemzők Méret 50x60 mm 50x100 mm 50x140 mm Megr. kód VCPV0001 VCPV002 VCPV003 Anyag PVC-vinyl PVC-vinyl PVC-vinyl Csomagolás 100 db 100 db 100 db

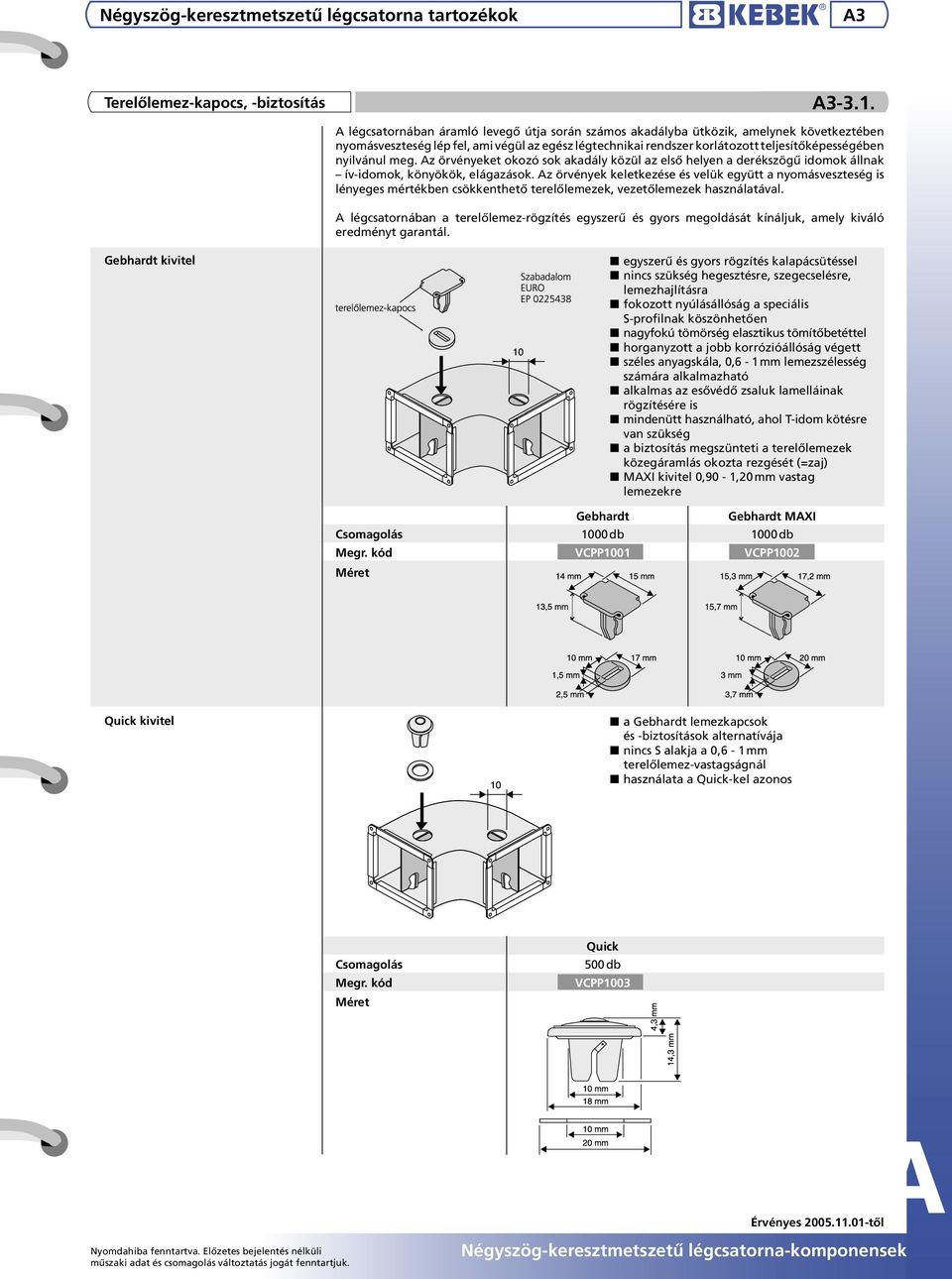

15 Négyszög-keresztmetszetű légcsatorna tartozékok A3 Terelőlemez-kapocs, -biztosítás A A légcsatornában áramló levegő útja során számos akadályba ütközik, amelynek következtében nyomásveszteség lép fel, ami végül az egész légtechnikai rendszer korlátozott teljesítőképességében nyilvánul meg. Az örvényeket okozó sok akadály közül az első helyen a derékszögű idomok állnak ív-idomok, könyökök, elágazások. Az örvények keletkezése és velük együtt a nyomásveszteség is lényeges mértékben csökkenthető terelőlemezek, vezetőlemezek használatával. A légcsatornában a terelőlemez-rögzítés egyszerű és gyors megoldását kínáljuk, amely kiváló eredményt garantál. Gebhardt kivitel egyszerű és gyors rögzítés kalapácsütéssel nincs szükség hegesztésre, szegecselésre, lemezhajlításra fokozott nyúlásállóság a speciális S-profilnak köszönhetően nagyfokú tömörség elasztikus tömítőbetéttel horganyzott a jobb korrózióállóság végett széles anyagskála, 0,6-1 mm lemezszélesség számára alkalmazható alkalmas az esővédő zsaluk lamelláinak rögzítésére is mindenütt használható, ahol T-idom kötésre van szükség a biztosítás megszünteti a terelőlemezek közegáramlás okozta rezgését (=zaj) MAXI kivitel 0,90-1,20 mm vastag lemezekre Gebhardt Gebhardt MAXI Csomagolás 1000 db 1000 db Megr. kód VCPP1001 VCPP1002 Méret Quick kivitel a Gebhardt lemezkapcsok és -biztosítások alternatívája nincs S alakja a 0,6-1 mm terelőlemez-vastagságnál használata a Quick-kel azonos Csomagolás Megr. kód Méret Quick 500 db VCPP1003

16 A3 Négyszög-keresztmetszetű légcsatorna tartozékok Terelőlemez-kapocs, -biztosítás Szerelés A a kötés helyén a lemezbe 10 mm átmérőjű lyukat fúrunk a terelőlemezt odahelyezzük az első lemezhez arra merőlegesen a nyílás tengelye irányában a nyíláson keresztül felhelyezzük a kapcsot úgy, hogy a másik lemez a kapocstörzs hornyába helyezkedjen el és a kapocs fejére történő ütéssel befejezzük a kötést. A kötés gyors, egyszerű és megbízható. A kötendő lemezek vastagsága 0,6-1 mm. 0,9-1,2 mm vastagságú lemezhez MAXI kapcsot ajánlunk. A terelőlemez idomcsőbe való telepítésének befejezése után a terelőélen terelőlemez-biztosítás alkalmazását javasoljuk. Gebhardt, Gebhard MAXI Quick Terelőlemez-biztosítás A terelőlemez-biztosítás korlátozza a terelőlemez rezgését és csökkenti az aerodinamikus zaj keletkezésének a lehetőségét a légcsatornában. Csomagolás Megr. kód Méret Biztosítás Profil 5 bm VCPP2001

17 Négyszög-keresztmetszetű légcsatorna tartozékok A3 Légcsatorna-biztosítás A A négyszög-keresztmetszetű légcsatorna üzemelésénél a légcsatornában áramló levegő a vékony csőfalak vibrálását okozza, aminek következtében a légcsatornában zaj keletkezik. A légtechnikai rendszer üzemelése során az üzemi nyomástól függően csőfal-alakváltozás is bekövetkezhet. A nagyméretű, változó nyomással üzemelő légcsatornát mindig optimális biztosítással kellene ellátni, hogy a stabilitás a lehető legnagyobb legyen, korlátozott legyen a csőfal-alakváltozás és a rezgési lehetőségek is minimalizálva legyenek. A légcsatorna alaprögzítéséhez általában elég, ha a csőfal áttört lemezből készül. Még jobb eredmény érhető el az áramló levegő irányával szembeni biztosítás használatával. Légcsatorna-biztosítást kellene alkalmazni mindenütt, ahol az egyes csődarabok hossza meghaladja az 1400 mm-t vagy ahol kedvezőtlen a légcsatorna szélesség/magasság arány. Az általunk kínált elemes biztosító-rendszer nagyon gyors és egyszerű szerelést tesz lehetővé professzionális eredmény mellett. Összeállítás Tétel Csődarab 3/8 Bizt. közepe Dűbel Bizt. tárcsa Csavar Megr. kód VCVP1001 VCVP2007 VCVP3007 VCVP4001 VCVP5001 Anyag Horg. acél Műanyag Műanyag Horg. acél Horg. acél Csomagolás 6 m 200 db 100 db 100 db 200 db Figyelmébe ajánljuk Élhosszúság 1251-től 1500 mm-ig 1501-től 1999 mm-ig 2000 mm felett Légcsatornarész hossza 1100 mm mm --- Légcsatornarész hossza 1400 mm mm Légcsatornarész hossza 1750 mm mm Légcsatornarész hossza 2000 mm mm
